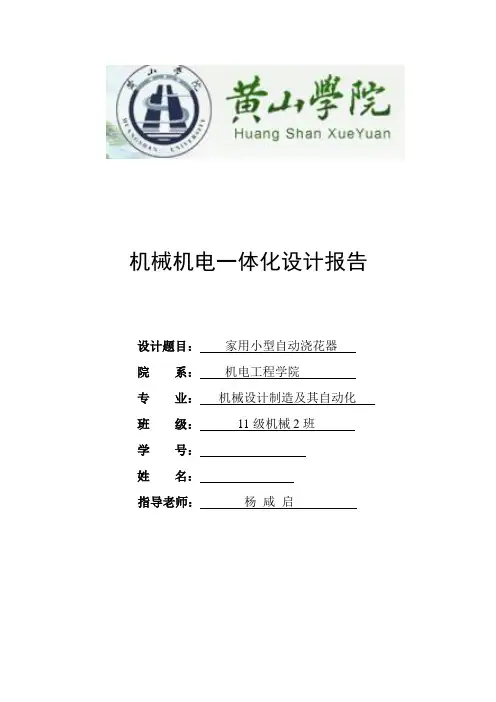

机械机电一体化设计报告设计题目：家用小型自动浇花器院系：机电工程学院专业：机械设计制造及其自动化班级：11级机械2班学号：姓名：指导老师：***一．家用小型自动浇花器设计的基本原理、要求和尺寸选择。
1.设计的前提背景：离家出差或者旅行的时候，家中的花儿无人照看，很容易死掉，基于这种现象，我萌发了设计一种小型的家用自动浇花器，来解决无人照看的花花草草的浇灌问题。
2.设计基本原理与整体结构图：我所设计的自动浇花器是利用微型家用水泵和土壤湿度传感器和单片机等元件组成的，主要原理是通过土壤湿度传感器去感知花盆中土壤的湿度，给单片机设定一个初始值，当土壤传感器的湿度值低于设定值时，单片机下达命令给电机，电机驱动微型水泵吸水浇花，这时土壤是传感器的湿度值在升高，当高于设定值时，单片机指示电动机停转，水泵也会随后停止吸水浇水。
3.设计要求：由于本产品是面对家庭盆栽植物的，所以整套设备要尽量低价实用；由于一盆植物一次的浇水量不大，所以泵选择微型泵，电机的功率比较小；由于本产品是有关水的吸入排出问题，故对泵与吸水管和排水管间的连接的密封性有一定要求。
4.主要结构的尺寸选择：微型水泵尺寸选择我所设计的自动浇花器是采用单作用叶片转子泵作为吸水浇花器的主体的，一下根据我所定的排量等要求，进行该水泵的尺寸设计：根据估计将设计原始数据定为：额定流量3-4L/min 额定转速240r/min（1)转子尺寸的设计转子半径: 转子作为与轴的连接部分，主要是力的承受着，叶片镶嵌在转子里，它承载着叶片，带动叶片做旋转运动，叶片同时在其中做伸缩运动，转子半径r 应根据花键轴孔尺寸和叶片长度L 考虑，取花键轴直径019.0d mm = 初选 0(0.91)19.0z r d mm '==再根据初选值计算得到的叶片长度L 调整r 的大小。
初选转子半径z r '计算得到叶片泵叶片的长度L 为，由后面的（1）式得L=10.0mm由于叶片镶嵌在转子内，且嵌入叶片的槽长度略等于叶片的长度L,根据叶片长度和转子强度考虑，调整转子半径z r 为 29.0z z r r L mm '=+=转子轴向宽度：转子﹑叶片和定子都有一个共同的轴向宽度B ，B 增加可减少端面泄漏的比例，使容积效率增加，但B 增加会加大油窗孔的过流速度，转子轴向宽度B 与流量成正比。
家用自动浇水策划书3篇篇一《家用自动浇水策划书》一、引言随着人们生活节奏的加快和工作压力的增大，越来越多的人开始选择在家中种植一些绿色植物来缓解压力、美化环境。
然而，由于工作繁忙或出差等原因，常常会出现忘记浇水的情况，导致植物干枯死亡。
因此，设计一款家用自动浇水装置具有重要的现实意义。
二、产品概述1. 产品名称：家用自动浇水器2. 产品功能：能够根据土壤湿度自动浇水，保持植物的土壤湿润，无需人工频繁浇水。
3. 适用范围：适用于各种室内外植物，如仙人掌、绿萝、富贵竹等。
4. 产品特点智能控制：采用先进的传感器技术，能够实时监测土壤湿度，自动控制浇水时间和水量。
节能环保：使用太阳能供电，无需插电，节能环保。
可调节性：用户可以根据不同植物的需求，调节浇水间隔时间和水量。
轻便小巧：体积小巧，便于携带和安装。
三、市场分析1. 市场需求：随着人们对生活品质的要求提高，越来越多的人开始关注室内植物的养护。
然而，由于工作繁忙等原因，很多人无法及时给植物浇水，导致植物死亡。
因此，家用自动浇水器具有广阔的市场需求。
2. 竞争分析：目前，市场上已经有一些家用自动浇水器产品，但大多数产品功能单一，价格较高。
我们的产品将具有智能控制、节能环保、可调节性等优点，能够满足不同用户的需求。
3. 市场定位：我们的产品将定位在中高端市场，以满足对生活品质有较高要求的消费者需求。
四、营销策略1. 网络销售：建立官方网站和电商平台店铺，进行产品销售。
2. 线下推广：与花卉市场、超市等合作，进行产品展示和销售。
3. 口碑营销：通过用户的口碑宣传，提高产品的知名度和美誉度。
4. 参加展会：参加国内外相关展会，展示产品，提高品牌知名度。
五、生产计划1. 生产方式：采用 OEM 生产方式，与工厂合作进行生产。
2. 生产周期：根据订单量的大小，生产周期为 7-15 天。
3. 质量控制：建立严格的质量控制体系，确保产品质量符合相关标准。
六、财务预算1. 总预算：预计总投资为[X]万元，其中包括设备购置、原材料采购、人员工资、水电费等。

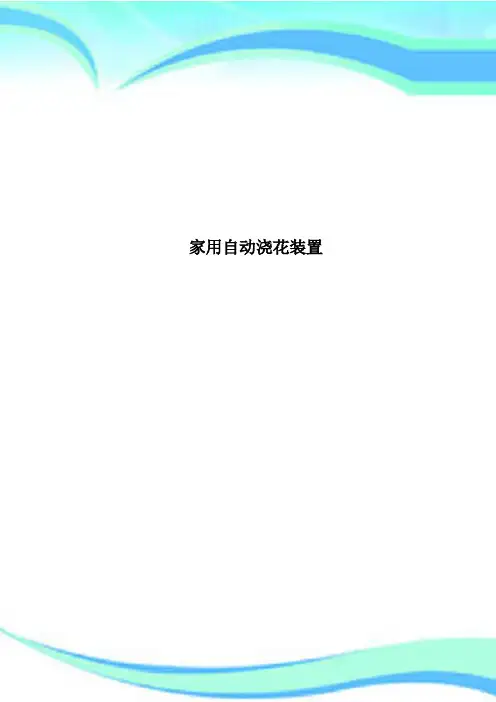

家用自动浇花装置————————————————————————————————作者: ————————————————————————————————日期:家用自动浇花装置一、实验摘要现代家庭中，为美化和改善家居环境,人们都喜欢养植和摆放一些花绿色植物。
家用自动浇花装置主要为时常不在家又喜欢养花的人们设计开发，一般的家庭养花用户使用该装置浇花也极其方便。
二、实验目的讲究环保时尚的当今生活，为了美化和改善家居环境，许多人都喜欢在自己的家中养植和摆放一些绿色植物、花花草草。
虽然大多数的人们都喜欢花卉植物，但有些人却嫌浇花养护起来麻烦，特别是一些经常要出差办事的人们,家中的花卉经常会因为得不到及时的浇灌而枯萎,甚是可惜！基于这一点，我就想力所能及地去设计制作一种能自动浇花的装置,时时代替人们去浇护家中的花卉植物，并且能够根据不同花卉植物的习性,提供不同的浇护方式。
三、实验场地及仪器、设备和材料浇花装置整体桶一只喷淋、流水、渗水浇花配套接管各一套人工喷淋浇花配套接管一套1m接进水软管一根可调式稳压直流电源一只电源定时开关(电子小保姆)一只四、实验内容第一阶段初步蓝图设计(一)浇花方式要多样:喷淋、流水、渗水，用户可根据花贲植物自由选择，可自动浇花,也可手控浇花;(二)浇花实现自动化:综合利用自动控制技术，自动控制进水，实现浇花养护的无人值守化，为喜欢养花而又经常出差的人们带来极大便利；(三）分时段限时浇花:利用定时器控制浇花器的工作状态，用户可设定好浇花时段及浇花时间,可每天浇花，也可隔三差五地浇花;(四)为浇花器配备储水箱:储水箱里储水可以实现缓慢浇花,里面又可调配营养液。
第二阶段搜寻制作材料选定用ＰVC管内衬白铁皮桶选用电磁阀来控制浇花器的自动进水选用电子小保姆来控制浇花器的限时分段浇花第三阶段加工制作产品到水管商店购买直径20cm的ＰＶC管,再到白铁皮加工店,加工定做内衬在ＰVC 管里的白铁皮储水箱。

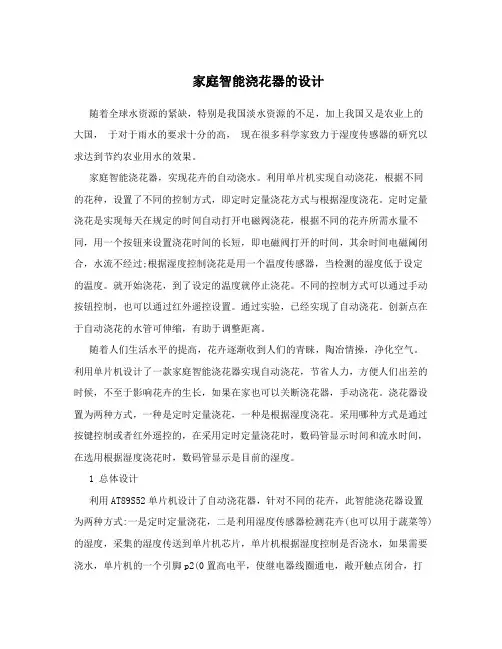

家庭智能浇花器的设计随着全球水资源的紧缺，特别是我国淡水资源的不足，加上我国又是农业上的大国，于对于雨水的要求十分的高，现在很多科学家致力于湿度传感器的研究以求达到节约农业用水的效果。
家庭智能浇花器，实现花卉的自动浇水。
利用单片机实现自动浇花，根据不同的花种，设置了不同的控制方式，即定时定量浇花方式与根据湿度浇花。
定时定量浇花是实现每天在规定的时间自动打开电磁阀浇花，根据不同的花卉所需水量不同，用一个按钮来设置浇花时间的长短，即电磁阀打开的时间，其余时间电磁阈闭合，水流不经过；根据湿度控制浇花是用一个温度传感器，当检测的湿度低于设定的温度。
就开始浇花，到了设定的温度就停止浇花。
不同的控制方式可以通过手动按钮控制，也可以通过红外遥控设置。
通过实验，已经实现了自动浇花。
创新点在于自动浇花的水管可伸缩，有助于调整距离。
随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。
利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。
浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
1 总体设计利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式：一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2．0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短；如果检测湿度足够，p2．0仍保持为低电平，不打开电磁阀。
浇花系统设计总结报告【浇花系统设计总结报告】为了更好地管理花草的生长和生态环境保护，我们团队设计了一款智能浇花系统。
经过一段时间的设计与实践，现在我来总结一下这个系统的设计过程和效果。
首先，我们对市场进行了调研和分析，了解到人们在忙碌工作中经常忽略了花草的浇水，导致花草无法得到适当的水分。
因此，我们决定设计一个智能浇花系统，通过自动浇水、自动检测和定时提醒等功能，解决花草养护过程中的问题。
设计的第一步是确定系统的硬件设备。
我们选择了一款高质量的水泵、计时器、土壤湿度传感器和温湿度传感器等。
水泵负责供应水源，计时器用于设定浇水时间，土壤湿度传感器用于检测土壤湿度，温湿度传感器用于检测环境温湿度。
所有硬件设备都被精心选择和安装，以确保系统的稳定性和可靠性。
接下来，我们开始设计系统的软件部分。
首先，我们编写了控制程序，用于控制水泵、计时器等设备的工作状态。
其次，通过编程将传感器数据和控制程序连接起来，实现对土壤湿度和环境温湿度的实时监测和数据处理。
最后，我们开发了一个用户界面，使用户可以通过手机或电脑远程控制系统，并及时接收到有关植物状态的提醒。
经过一系列的设计和测试，我们的智能浇花系统已经投入使用。
通过使用该系统，用户可以自动浇水来满足花草的需求，无需手动浇水。
同时，系统的土壤湿度传感器和温湿度传感器可以实时监测植物的生长环境，确保其得到合适的生长条件。
此外，用户界面的设计简洁明了，操作简便，用户可以随时了解花草的状态并进行相应的调整。
总的来说，我们的智能浇花系统设计符合市场需求，解决了人们养护花草的困扰。
通过自动浇水、实时监测和提醒功能，系统能够有效地保护和促进花草的生长。
同时，系统的稳定性和可靠性也经过了充分的验证。
我们相信，随着人们对生态环境保护的重视和对智能化产品需求的不断增长，我们的智能浇花系统将有更广阔的应用前景。
在未来，我们将进一步改进系统，加入更多的功能和创新设计，使其更加智能化、自动化和用户友好化。
家庭智能浇花器的设计随着全球水资源的紧缺，特别是我国淡水资源的不足，加上我国又是农业上的大国，于对于雨水的要求十分的高，现在很多科学家致力于湿度传感器的研究以求达到节约农业用水的效果。
家庭智能浇花器，实现花卉的自动浇水。
利用单片机实现自动浇花，根据不同的花种，设置了不同的控制方式，即定时定量浇花方式与根据湿度浇花。
定时定量浇花是实现每天在规定的时间自动打开电磁阀浇花，根据不同的花卉所需水量不同，用一个按钮来设置浇花时间的长短，即电磁阀打开的时间，其余时间电磁阈闭合，水流不经过;根据湿度控制浇花是用一个温度传感器，当检测的湿度低于设定的温度。
就开始浇花，到了设定的温度就停止浇花。
不同的控制方式可以通过手动按钮控制，也可以通过红外遥控设置。
通过实验，已经实现了自动浇花。
创新点在于自动浇花的水管可伸缩，有助于调整距离。
随着人们生活水平的提高，花卉逐渐收到人们的青睐，陶冶情操，净化空气。
利用单片机设计了一款家庭智能浇花器实现自动浇花，节省人力，方便人们出差的时候，不至于影响花卉的生长，如果在家也可以关断浇花器，手动浇花。
浇花器设置为两种方式，一种是定时定量浇花，一种是根据湿度浇花。
采用哪种方式是通过按键控制或者红外遥控的，在采用定时定量浇花时，数码管显示时间和流水时间，在选用根据湿度浇花时，数码管显示是目前的湿度。
1 总体设计利用AT89S52单片机设计了自动浇花器，针对不同的花卉，此智能浇花器设置为两种方式:一是定时定量浇花，二是利用湿度传感器检测花卉(也可以用于蔬菜等)的湿度，采集的湿度传送到单片机芯片，单片机根据湿度控制是否浇水，如果需要浇水，单片机的一个引脚p2(0置高电平，使继电器线圈通电，敞开触点闭合，打开电磁阀，实现定时定量的自动浇水，设定时间到，电磁阀自动闭合，并且水流时间可调，上面安装了数码管，并有一个按钮根据不同花卉所需水量不同，设置浇花时间长短，在数码管上可以显示浇水时间的长短;如果检测湿度足够，p2(0仍保持为低电平，不打开电磁阀。
自动浇花器策划书3篇篇一自动浇花器策划书一、项目背景随着人们生活节奏的加快以及对生活品质的追求，越来越多的人喜欢在家里或办公室种植花卉来美化环境和增添生活情趣。
然而，由于工作繁忙、出差等原因，经常会出现忘记浇花的情况，导致花卉枯萎死亡。
为了解决这一问题，我们计划研发一款自动浇花器，能够实现定时定量浇水，为花卉提供持续稳定的水分供应。
二、产品概述自动浇花器主要由水箱、水泵、水管、喷头、控制系统等部分组成。
用户可以通过控制系统设置浇水的时间、频率和水量，水泵会根据设定的参数自动将水箱中的水抽到喷头，均匀地喷洒在花卉上。
三、市场分析（一）目标市场主要面向家庭用户、办公室白领、花卉爱好者等群体。
（二）市场规模随着人们对生活品质的要求不断提高，花卉种植的需求也在不断增加，自动浇花器具有广阔的市场前景。
（三）竞争情况目前市场上已经存在一些自动浇花器产品，但大多数产品功能较为单一，智能化程度不高。
我们的产品将在功能、智能化等方面进行创新，提高市场竞争力。
四、产品优势（一）智能化控制采用先进的微电脑控制技术，能够实现精准的浇水控制。
（二）多种浇水模式提供定时浇水、定量浇水、根据土壤湿度自动浇水等多种模式，满足不同用户的需求。
（三）便捷性安装简单，操作方便，用户可以通过手机 APP 远程控制浇花器。
（四）节能环保采用低功耗设计，节能环保。
五、研发计划（一）技术方案设计完成产品的整体技术方案设计，包括硬件设计和软件设计。
（二）原型开发制作产品原型，进行功能测试和优化。
（三）小批量试生产进行小批量试生产，收集用户反馈意见。
（四）产品改进根据用户反馈意见，对产品进行改进和优化。
六、生产与销售（一）生产计划建立生产基地，确保产品的质量和产量。
（二）销售渠道通过线上电商平台和线下花卉市场、家居市场等渠道进行销售。
（三）营销策略制定广告宣传、促销活动等营销策略，提高产品的知名度和市场占有率。
七、财务预算（一）研发费用包括技术人员工资、设备采购、材料费用等。
自动盆栽灌溉系统实验报告一．设计背景目前，盆栽植物作为一种绿色、天然、健康的植物，就成了人们追求高品质生活的首选，但随着社会的高速发展和生活节奏的加快，人们的生活越来越忙碌，因加班、出差、早起及各种各样繁杂的事情经常会将“照顾”盆栽植物的事忘在脑后.该款装置将花土水分监测和浇灌实现自动化，提高了植物的科学浇灌的同时也减轻了人们的“负担”。
克服了传统的人工给盆栽植物浇水带来的局限性［1-2］。
装置不同于普通浇灌装置，根据不同植物对水分要求和灌溉时间的要求进行设定，可以在长时间“无人”情况下自动检测花土湿度，并根据花卉对湿度要求进行自动滴灌.盆栽植物土壤水分监测及自动浇灌系统基于单片机控制,再配合土壤湿度检测电路探测盆栽植物所在的土壤环境,由于传统的人工浇水具有不定时性和不均匀性，所以我们采用滴灌技术。
本系统采用独立的节能电源设计，避免停电的问题。
具有节水、节电、省时、环保等特点。
二．实验原理本模块为自动浇花装置，可以实现根据土壤的湿度状况自动驱动水泵浇水，当湿度满足需求时自动停止.模块工作原理为利用水的导电性，使用传感器探头（叉子板)检测两个探头的水分是否满足导电性，若不满足(土壤干燥)则驱动继电器动作，使水泵工作;若满足则使继电器回归原位，使水泵停止工作.三．实验仪器1。
土壤湿度传感器由于土壤中含有矿物质离子，这些矿物质离子都溶解在土壤中的水中。
如果将两个电极插入土壤中，电极之间就可以通过这些离子导电。
通过测量两电极之间的电阻值来表征土壤湿度的大小[3—5］。
由于两级间的电阻与电压成正比，所以通过计算两级的电压来表征土壤湿度。
在测量电压之前，需将传感器得到的模拟电压信号经过A/D转换成数字信号以便单片机处理.选择YL-69 土壤湿度传感器模块.传感器得到的模拟电压通过精密半波整流电路进行整流，再经过滤波电路滤波,之后通过A/D转换送给单片机处理。
为了方便精确测量,我们选择用交流电源给土壤湿度传感器供电，因为如果使用直流电源，两电极间会发生极化现象，会影响电压的测量。
自动浇花产品设计方案模板一、需求背景随着人们生活水平的提高，室内植物的养殖越来越受到人们的重视和喜爱。
然而，由于忙碌的工作和生活节奏，人们经常无法及时照顾植物的浇水需求，导致植物枯萎或者死亡。
因此，开发一款智能化、自动化的浇花产品势在必行。
二、产品概述本次设计拟开发一款自动浇花产品，通过智能感应和控制技术，实现对室内植物的自动浇水和养护。
产品具有以下特点：1. 智能感应：通过感应装置，监测植物周围的湿度、温度和光照等环境参数，以判断是否需要浇水。
2. 自动浇水：当环境参数低于设定值时，产品会自动启动浇水装置，为植物提供适当的水分。
3. 定时功能：用户可以根据植物的具体需求，设定浇水的时间和周期，实现定时自动浇水。
4. 水量控制：用户可以通过设定浇水量，控制每次浇水的水量大小，以满足不同植物的需求。
5. 节能环保：产品采用低功耗控制芯片和高效节能电池，减少能源消耗，实现绿色环保。
三、技术实现1. 硬件设备：产品主要由感应装置、控制芯片、电池和浇水装置等组成。
感应装置用于获取环境参数，控制芯片用于判断是否需要浇水并发出相应指令，电池用于提供持续的电力供给，浇水装置用于执行浇水操作。
2. 软件开发：通过编程，实现感应装置与控制芯片的数据传输和指令交互，将感应到的环境参数与预设的设定值进行比较，并根据比较结果判断是否需要浇水，同时控制浇水装置的开启和关闭。
3. 外观设计：产品外观应简洁大方，符合室内装饰风格，材质选用环保健康的材料，注重人机工程学设计，便于用户操作和维护。
四、市场分析目前市场上已经有一些自动浇花产品，但存在价格较高、功能不够智能化以及外观设计不够美观等问题。
因此，通过开发一款价格适中、功能全面、外观美观的自动浇花产品，抓住消费者的关注点和需求，具有较大的市场竞争力和市场前景。
五、推广和销售策略1. 渠道推广：通过线上电商平台和线下专业卖场等渠道开展产品推广。
2. 品牌合作：与知名花卉品牌或室内装饰品牌合作，打造联合销售、品牌宣传和跨界营销等活动。
机械机电一体化设计报告设计题目：家用小型自动浇花器院系：机电工程学院专业：机械设计制造及其自动化班级：11级机械2班学号：姓名：指导老师：***一．家用小型自动浇花器设计的基本原理、要求和尺寸选择。
1.设计的前提背景：离家出差或者旅行的时候，家中的花儿无人照看，很容易死掉，基于这种现象，我萌发了设计一种小型的家用自动浇花器，来解决无人照看的花花草草的浇灌问题。
2.设计基本原理与整体结构图：我所设计的自动浇花器是利用微型家用水泵和土壤湿度传感器和单片机等元件组成的，主要原理是通过土壤湿度传感器去感知花盆中土壤的湿度，给单片机设定一个初始值，当土壤传感器的湿度值低于设定值时，单片机下达命令给电机，电机驱动微型水泵吸水浇花，这时土壤是传感器的湿度值在升高，当高于设定值时，单片机指示电动机停转，水泵也会随后停止吸水浇水。
3.设计要求：由于本产品是面对家庭盆栽植物的，所以整套设备要尽量低价实用；由于一盆植物一次的浇水量不大，所以泵选择微型泵，电机的功率比较小；由于本产品是有关水的吸入排出问题，故对泵与吸水管和排水管间的连接的密封性有一定要求。
4.主要结构的尺寸选择：微型水泵尺寸选择我所设计的自动浇花器是采用单作用叶片转子泵作为吸水浇花器的主体的，一下根据我所定的排量等要求，进行该水泵的尺寸设计：根据估计将设计原始数据定为：额定流量3-4L/min 额定转速240r/min（1)转子尺寸的设计转子半径: 转子作为与轴的连接部分，主要是力的承受着，叶片镶嵌在转子里，它承载着叶片，带动叶片做旋转运动，叶片同时在其中做伸缩运动，转子半径r 应根据花键轴孔尺寸和叶片长度L 考虑，取花键轴直径019.0d mm = 初选 0(0.91)19.0z r d mm '==再根据初选值计算得到的叶片长度L 调整r 的大小。
初选转子半径z r '计算得到叶片泵叶片的长度L 为，由后面的（1）式得L=10.0mm由于叶片镶嵌在转子内，且嵌入叶片的槽长度略等于叶片的长度L,根据叶片长度和转子强度考虑，调整转子半径z r 为 29.0z z r r L mm '=+=转子轴向宽度：转子﹑叶片和定子都有一个共同的轴向宽度B ，B 增加可减少端面泄漏的比例，使容积效率增加，但B 增加会加大油窗孔的过流速度，转子轴向宽度B 与流量成正比。
在系列设计中，确定径向尺寸后，取不同的宽度B ，可获得一组排量规格不同的泵。
对于径向尺寸相同的泵，B 增大会使配油窗口的过流速度增大，流动阻力增大。
据统计资料可略取 1(0.451)20R '=1.8 2.5mm此处，取 2t mm =叶片宽度与定子轴向宽度一致为25mm 。
叶片倒角查材料取245⨯。
故，叶片的总体结构是25210mm mm mm ⨯⨯=⨯⨯长宽高（3）定子尺寸估选：定子轴向宽度：选择为25mm ，与转子轴向宽度一致。
定子半径：由转子半径为29㎜，再根据单作用叶片转子泵的排量公式V=4BzResin （π/4）,在把B=0.25dm ，z=4，V=3/240代入得Re=44（平方毫米），取定子半径R=35mm ，则估算出偏心距离e=1.25mm 这里取偏心距离为1.3mm.再代入验算，发现没有超过额定流量的取值范围，故定子半径为35mm ，转子定子间的偏心距为1.3mm 。
定子厚度：取2mm 。
定子上的孔径：根据定子大小，可以将其定为10mm 的直径。
（4）泵体尺寸选择：泵体的主要尺寸见图：泵体下部支撑架的局部俯视图：由图见泵体上部分的内圆半径为定子的外圆半径37mm，泵体上部分最大外圆半径在右视图中可以看出为94mm其余见图。
（6）泵盖尺寸：由于泵盖是直径类的物件，所以只显示其俯视图，便可知道其具体尺寸,图如下：（6）其余尺寸：吸水口直径：10mm 出水口直径：10mm 螺母内径：6mm 螺栓直径：6mm喷头尺寸结构：能与排水管配合，外径等于水管内径8mm（7）轴的尺寸：直径为19mm，长度为105mm，键槽长度为25mm，宽度为8mm，深度为4mm。
键槽离轴最左端10mm。
储水箱结构尺寸设计：由于是家用小型自动浇灌器，所以储水箱不必太大，我根据估计，确定了储水箱为圆柱水桶状，其尺寸为：内径400mm，壁厚3mm，高度400mm。
并且储水箱上盖留有一个四分之三圆的平台用来防止电机与微型水泵的。
进水管与排水管尺寸：选用软管，外径10mm，内径8mm。
适用花盆尺寸类型：一般的家用大、中、小型花盆均可二．家用自动浇花器的主要零件图与绘图步骤1.泵体外壳绘图步骤：（1）打开proe5.0，新建零件图，不勾选缺省鼠标，进入画图界面，单击旋转按钮，点放置，选择FRONT平面作为截面绘制平面，然后进入草绘界面，绘制如右草绘截面：勾选对勾后，推出草绘界面，点击轴向旋转360°，就形成了如下图的旋转体(2)拉伸支撑座：以TOP平面作为基准平面，向下方偏移62,后新建平面DIMI1，点击放置，以DIMI1平面为草绘平面，绘制如下草绘图：退出草绘界面后点击拉伸深度10，拉伸出底座，然后再点击拉伸按键，以刚才拉伸出的底座的前端面为放置平面，进入草绘界面，绘制如下图：拉伸深度为20，就形成了如下的立体图：（3）进水口和排水口：同上，运用拉伸画出的出水、进水孔，草绘界面如图：然后，再用拉伸去除材料，画出直径10mm的孔。
（4）在底座拉伸一个高于底座的平台，并画出孔，孔内径10mm，外径15mm，图如下：（5）镜像：将第（3）（4）步画出来的镜像，镜像参照平面为FRONT平面。
（6）拉伸底座底下的槽（7）拉伸孔，利用螺旋扫描画出孔的螺纹，在对泵体前端面进行拉伸去除材料，去除一个直径为74、厚度为28的圆柱体，即形成泵壳。
如图（见下页）（8）倒完圆角后即绘图完成，形成最终的零件图，如下：2.泵盖绘图步骤：（1）打开proe5.0，新建零件图，不勾选缺省鼠标，进入画图界面，单击旋转按钮，点放置，选择FRONT平面作为截面绘制平面，然后进入草绘界面，绘制如下草绘截面：点击轴，旋转360°，即形成旋转体。
（2）拉伸：选择上面的旋转体的最大圆端面作为草绘平面，画出草绘图：拉伸深度为3mm。
（3）旋转去除材料画出泵盖上的轴孔：旋转的草绘界面图如下：（4）最后，拉伸出一个直径6mm的孔，阵列成3个，再倒圆角，即完成绘图。
图如下：3.转子的绘图步骤：（1）旋转出转子主轮廓，旋转的草绘界面图如下：.选择轴，360°旋转，得到旋转体。
如下：（2）拉伸（去除材料）得到叶片槽：拉伸时选择上述旋转体的端面为基准面，进入草绘界面，会出草绘图，如下：，形成叶片槽。
（3）拉伸（去除材料）得到键槽。
（4）阵列叶片槽，阵列数为4，阵列角度为90°，阵列方式为轴阵列，即完成绘图，最终形成的转子如下：4、定子的绘图步骤：（1）单击旋转按钮，点放置，选择FRONT平面作为截面绘制平面，然后进入草绘界面，绘制如下草绘截面：旋转360°，得到旋转体。
（2）拉伸：拉伸出一个直径为10mm的圆柱，用去除材料，得到孔。
（3）拉伸：选择端面为基准面，草绘出如下图：再进行去除材料拉伸。
（4）镜像：将（2）（3）的拉伸镜像，即完成绘图，最终的定子图如下：5.电动机的放置装置的绘制：(1)拉伸下座：点击，选择FRONT面为草绘平面，画出如下的草绘图：拉伸深度为60 ，再拉伸出四个螺栓孔，再倒圆角等即形成如下的立体图：（2）同理，拉伸加阵列等，可以画出上部分（3)这两个部分配合：中间放电机。
6.排水管、进水管绘制步骤：利用扫描伸出像，先草绘扫描轨迹，再草绘界面为一个内经8，外径10 的圆环，即可扫描出水管。
7.其他：储水箱采用拉伸画法，喷头采用拉伸加阵列画的，螺母螺栓等是拉伸结合螺旋扫描画出来的，联轴器选用尼龙联轴器，其他略。
三．驱动电机选择与计算（1)微型水泵电机理论功率计算：水泵电机功率计算计算工式如下，并附上公式中各个部分包含的意义解释。
N=KP=KPe/η=KρgQH/1000η (KW)式中各符号意义如下：P：泵的轴功率(KW)，又叫输入功率，即电动机传到泵轴上的功率;Pe：泵的有效功率(KW)。
又叫输出功率，即单位时间输出介质从泵中获得的有效能量;ρ：泵输送介质的密度(Kg/m3)。
一般水的密度为1000Kg/m3(比重为1)，酸的密度为1250Kg/m3(比重为1.25);Q：泵的流量(m3/S)。
当流量单位为m3/h时，应注意换算成m3/S;H：泵的扬程(m);g：重力加速度(m/s2),为9.8 m/s2;K：电动机的安全系数，一般取1.1~1.3;η:泵的效率由V=4BzResin（π/4）=4×0.025×4×0.035×0.0013×(1.414/2)=0.000129m3/r,又n=240r/min=4r/s,所以Q=nV=4×0.129=0.000516m3/s,水的密度ρ=1000Kg/m3，假设H=0.8m，由于是家用工况较好且是微型泵，可假设η=75%代入以上数据，可求出：微型水泵电机理论功率为N=1.1×1000×9.8×0.000516×0.8/(1000×0.75)=0.0059kw=5.9w （2）电机型号选择：根据所求出的大致功率5.9w，和转速240rpm，可以近似选择额定功率为6w，减速比为5，输入转速为1200rpm的型号为5IK6RA-A的微型减速电机。
额定电压110v，额定电流0.22A，具体参数如下：（3）电动机尺寸：如下图：可见，电动机直径70mm，长度为L1=60mm，其余见图。
四．传感器与控制元件选择（1）传感器选择:选用HA2001.FDR型土壤湿度传感器土壤湿度传感器简介：又名：土壤水分传感器、土壤墒情传感器、土壤含水量传感器。
主要用来测量土壤容积含水量，做土壤墒情监测及农业灌溉和林业防护目前常用到的土壤湿度传感器有FDR型和TDR型，即频域型和时域型。
目前比较流行的是FDR型，常用型号HA2001.FDR(Frequency Domain Reflectometry)频域反射仪是一种用于测量土壤水分的仪器，它利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的表观介电常数(ε)，从而得到土壤容积含水量(θv)，FDR具有简便安全、快速准确、定点连续、自动化、宽量程、少标定等优点。
是一种值得推荐的土壤水分测定仪器。
土壤湿度传感器功能与特点：本传感器体积小巧化设计，携带方便，安装、操作及维护简单。
结构设计合理，不绣钢探针保证使用寿命。
外部以环氧树脂纯胶体封装，密封性好，可直接埋入土壤中使用，且不受腐蚀。
