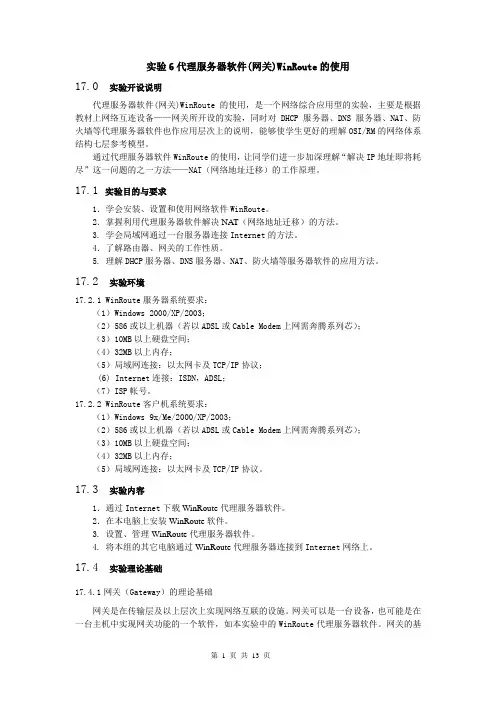

实验6代理服务器软件(网关)WinRoute的使用17.0实验开设说明代理服务器软件(网关)WinRoute的使用,是一个网络综合应用型的实验,主要是根据教材上网络互连设备——网关所开设的实验,同时对DHCP 服务器、DNS 服务器、NAT、防火墙等代理服务器软件也作应用层次上的说明,能够使学生更好的理解OSI/RM的网络体系结构七层参考模型。
通过代理服务器软件WinRoute的使用,让同学们进一步加深理解“解决IP地址即将耗尽”这一问题的之一方法——NAT(网络地址迁移)的工作原理。
17.1实验目的与要求1.学会安装、设置和使用网络软件WinRoute。
2.掌握利用代理服务器软件解决NAT(网络地址迁移)的方法。
3. 学会局域网通过一台服务器连接Internet的方法。
4.了解路由器、网关的工作性质。
5. 理解DHCP服务器、DNS服务器、NAT、防火墙等服务器软件的应用方法。
17.2实验环境17.2.1 WinRoute服务器系统要求:(1)Windows 2000/XP/2003;(2)586或以上机器(若以ADSL或Cable Modem上网需奔腾系列芯);(3)10MB以上硬盘空间;(4)32MB以上内存;(5)局域网连接:以太网卡及TCP/IP协议;(6) Internet连接:ISDN,ADSL;(7)ISP帐号。
17.2.2 WinRoute客户机系统要求:(1)Windows 9x/Me/2000/XP/2003;(2)586或以上机器(若以ADSL或Cable Modem上网需奔腾系列芯);(3)10MB以上硬盘空间;(4)32MB以上内存;(5)局域网连接:以太网卡及TCP/IP协议。
17.3实验内容1.通过Internet下载WinRoute代理服务器软件。
2.在本电脑上安装WinRoute软件。
3. 设置、管理WinRoute代理服务器软件。
4. 将本组的其它电脑通过WinRoute代理服务器连接到Internet网络上。
总线型星状环状树状网状计算机网络的拓扑结构主要有:总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。
网络中所有的结点通过总线进行信息的传输。
这种结构的特点是结构简单灵活,建网容易,使用方便,性能好。
其缺点是主干总线对网络起决定性作用,总线故障将影响整个网络。
总线型拓扑是使用最普遍的一种网络。
星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。
这种网络各结点必须通过中央结点才能实现通信。
星型结构的特点是结构简单、建网容易,便于控制和管理。
其缺点是中央结点负担较重,容易形成系统的“瓶颈”,线路的利用率也不高。
环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。
环型网络中的信息传送是单向的,即沿一个方向从一个结点传到另一个结点;每个结点需安装中继器,以接收、放大、发送信号。
这种结构的特点是结构简单,建网容易,便于管理。
其缺点是当结点过多时,将影响传输效率,不利于扩充。
树型拓扑树型拓扑是一种分级结构。
在树型结构的网络中,任意两个结点之间不产生回路,每条通路都支持双向传输。
这种结构的特点是扩充方便、灵活,成本低,易推广,适合于分主次或分等级的层次型管理系统。
网型拓扑主要用于广域网,由于结点之间有多条线路相连,所以网络的可靠性较搞高。
由于结构比较复杂,建设成本较高。
混合型拓扑混合型拓扑可以是不规则型的网络,也可以是点-点相连结构的网络。
蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质(微波、卫星、红外等)点到点和多点传输为特征,是一种无线网,适用于城市网、校园网、企业网。
如图:网络可以为一下几方面外部DNS 访问Internet VPN 防火墙 代理服务器 核心交换机 网管工作站 服务器 客户段 公司采防火墙和代理服务器进行和外界通信防火墙可以阻挡外界的攻击和不必要的数据流量用代理服务器进行内部网络监控内部有DNS 就采用内部DNS 也可以通过防火墙使用外部DNS、代理服务器代理服务器虽然不是整个网络的关键服务器,但如果配置不当,则可能成为整个系统的瓶颈。
本方案建议采用较低配置的SUN E250服务器作为代理服务器,主要配置如下: ● 1个400MHZ UltraSPARCTM-II CPU ,带2M 高速缓存● 1个18G HD● 1G 内存此配置下,代理服务器完全能胜任10000个用户的访问需求。
、DNS (域名)服务器域名服务器中运行域名数据库,其功能是进行地址转换翻译,这种翻译称为“主机名/域名解析”或“名称解析”,由于域名服务器存储的主要是域名数据库,为用户提供域名解析服务,因此对设备的存储空间的要求并不大,但需要具有较高的处理速度和强大的并行能力。
此服务器可以与WEB 服务器在硬件上合成在一起,服务器软件由操作系统附加提供。
此外,由于DNS 服务器非常重要,因而我们在其他服务器(如备份服务器)上设置DNSE-Mail 服务器 网络安全拓扑图备份。
数据备份1、数据备份概述公司信息系统的主要业务数据主要有流转数据和历史数据两大类。
由于系统数据量和数据流量均很大,对数据处理的实时性要求高,面对快速增加的资料量、二十四小时不停运转及日趋有限的备份时段,如何做到有效的资料保护,是一个刻不容缓的议题。
相对于SUN小型机的双机热备份,这是冷备份方式。
建议在数据库服务器端采用自动化备份系统,由备份软件和大容量存储设备组成。
它具有以下功能:1.1集中式管理、跨网络备份集中式管理、跨网络备份可以让MIS人员在公司这样的大型信息系统中,以较少的人工成本来备份整个信息系统的资料,只要一台备份服务器,便能管理到整个网络的备份工作,并且可以从备份服务器上备份与恢复整个网络上的资料。
一、实习单位简介1、北京E恋上网服务公司2、网龙网都二、网络拓扑结构图图一、图二、三、主要设备型号及性能参数网吧一计算机、CPU AMD AM2 Athlon64 3800+(盒)主板盈通AN5S内存金士顿512DDR 667 X2硬盘希捷160G/7200转SATAII显卡盈通7600GT-256GD3机箱电源ATX机箱+350W电源键盘鼠标光电套装显示器17"LCD路由器3COM 4200SE交换机DES 1024网吧二计算机CPU: i3 530主板:映泰网吧一号H55A+内存:金邦2GB DDR3 1333硬盘:日立320GB 7200转显卡:影驰GTS250黑将版显示器:飞利浦220E1SB机箱:大水牛W2电源:长城双动力静音BTX-400SEL-P4键鼠:双飞燕520X网吧专爱套装耳机:电音DT-301路由器DES 6000交换机DES 1024四、Internet接入提供的服务的接入服务提供商?接入方式网吧一接入服务商:北方地区(网通)南方地区(电信)接入方式:光纤双线接入网吧二接入服务商:北方地区(网通)南方地区(电信)接入方式:光纤双线接入五、网络管理网吧网络系统管理维护中常见问题及解决办法1、去掉系统启动画面,可以加快系统启动速度在Windows XP和Windows 2000操作系统中,为了加快系统的启动速度,常常修改boot.ini 文件中的选项。
我们系统boot.ini文件的默认内容是这样的:[boot loader]timeout=0default=multi(0)disk(0)rdisk(0)partition(1)WINDOWS[operating systems]multi(0)disk(0)rdisk(0)partition(1)WINDOWS="Microsoft Windows XP Home Edition" /fastdetect在一些优化文章中,通常将最后一项中的fastdetct参数修改为noguiboot,来取消系统的启动画面,达到加速的目的。
