4 电路的基本概念基本定律

电路的作用与组成部分
由那些部分组成？
提问：电路有什么作用？电路是
电路的作用
（1）电能的传输和转换 （2）信号的传递和处理
电路的组成
（1）电源 （2）负载 （3）中间环节
电流、电动势、电压
电流 I
A kA mA μ A
能、风能、核能等）电能
电力的传输：发电厂变压器升压高
压输电线路变配电站
电力的传输
提问：为什么要升压供电？ 因为：电流，传输距离，热能消耗，电能
损失
所以：在传输容量一定的条件下，输电电压，
输电电流，电能消耗
我国常用的输电电压等级：有35kV、110kV、
220kV、330kV、500kV等多种
3 常用仪表与测量
万用表的使用

用途：不仅能测量电压、电流、电阻，还能
测量其它电路参数如电容量等，

分类：指针式、数字式
图: MF-30型万用表的面板图
（a）测量电源插座电压（ACV）
(b) 测量电池电压（DCV）
图: 运用万用表测量电源插座及电池的电压
图: 测量灯泡的直流电流（ACA）
压频率、通过人体的途径以及人体状
况都有关系。
人体安全电压:36V
怎样预防触电?
要有必要的安全知识
安装保护设备
创造不导电环境：绝缘、屏护、间距
发生了触电怎么办?
迅速切断电源 触电程度轻重的判断 立即采取相应的急救措施：口对口（或
口对鼻）人工呼吸法、胸外心脏挤压法
图: 触电者就地脱离电源的方法

《电工基础知识》ppt课件

《电工基础知识》ppt课件
主要工作内容
包括电路安装与调试、电气设备 维护与保养、故障排查与修理、 电气设备改造与升级等。
电工职业发展前景
01
02
03
行业需求
随着科技的不断进步和电 气化程度的提高，电工行 业对专业人才的需求不断 增加。
职业发展路径
从初级电工到高级电工、 技师、高级工程师等，职 业发展空间广阔。
技能提升与转型
电气附件
包括开关、插座、镇流器等， 保证照明系统的正常运行。
配电系统
负责将电能分配给各个灯具， 确保供电的稳定性和安全性。
照明灯具类型选择依据
环境条件
根据使用场所的环境条件，如温度、湿度、 腐蚀性等，选择适合的灯具。
装饰效果
考虑灯具的外观和装饰效果，使其与使用场 所的风格相协调。
光照需求
根据工作、生活等不同需求，选择具有合适 光照强度和光照均匀性的灯具。
04
06
电力系统运行维护与故障排除
电力系统运行维护内容和方法
运行维护内容
包括设备巡视检查、定期试验与轮换、设备 维护与保养、缺陷处理等。
运行维护方法
采用红外测温、在线监测、油色谱分析等先 进技术手段，提高设备状态监测水平。
常见故障类型及诊断方法
要点一
常见故障类型
包括短路故障、接地故障、断线故障、设备损坏等。
逆变器
逆变器是一种将直流电转换为交流电 的电路或设备。逆变器通常由半导体 开关器件（如晶体管、场效应管等） 和控制电路组成，利用半导体开关器 件的开关作用实现逆变功能。逆变器 广泛应用于各种需要交流电源的场合 ，如不间断电源（UPS）、变频调速 系统等。
04
电气设备安装与调试技能
电气设备安装前准备工作

电工基础ppt课件

电工基础ppt课件

照明电路的安装与维护
照明电路安装要点
在安装照明电路时，应遵循安全规范，选择合适的照明灯具 和开关，确保电线连接牢固，避免短路和过载。
照明电路维护保养
定期检查照明电路是否正常，及时更换损坏的灯泡和灯具， 避免长时间使用白炽灯和荧光灯，节约能源。
工厂电气控制系统的维护与检修
工厂电气控制系统维护
定期对工厂电气控制系统进行检查和 维护，确保电气设备正常运行，及时 发现并处理故障。
学习触电急救措施和心肺复苏术
安全操作规范
遵循电工操作规程和安全制度 正确使用电工工具和仪器
定期维护和检查电气设备
05
电工实践与应用
家用电器的安装与维护
家用电器安装注意事项
在安装家用电器时，应确保电源安全可靠，遵循产品说明书，注意电器的安装位 置和高度，避免儿童接触。
家用电器维护保养
定期对家用电器进行清洁和维护，保持电器干燥，避免潮湿和尘土，确保电器安 全运行。
熔断器
当电流超过一定值时，熔断器会 熔断，从而保护电路免受过电流 的损害。
变压器与电动机
变压器
用于改变电压的设备，通常由一个线 圈和磁芯组成。
电动机
将电能转换为机械能的设备，通常由 绕组、铁芯和转子组成。
03
电路分析
电路的基本组成
电源
提供电能，将其他形式的能量转换为 电能。
负载
消耗电能，将电能转换为其他形式的 能量。
丝钉。
钳子
用于夹持或剪断金属导 线。
验电笔
用于检验设备是否带电 。
万用表
用于测量电压、电流和 电阻等电学量。
导线与电缆
裸导线
没有绝缘层的导线，主要 用于电力传输。

电工基础知识(全面)ppt课件

电工基础知识(全面)ppt课件

需照明和节能。
能源管理
03
建立能源管理系统，对照明系统的能耗进行实时监测和分析，
提出优化建议。
06 弱电系统与智能 化技术
弱电系统概述及分类
弱电系统定义
指电压在36V以下的直流电路，以及视频线路、网络线路、电话线路等，主要用于信息 传输。
弱电系统分类
包括安全防范系统（如闭路电视监控系统、防盗报警系统、门禁系统等）、自动控制系 统（如楼宇自控系统、智能家居系统等）、信息网络系统（如计算机网络系统、综合布
人工智能技术
通过人工智能技术，实现弱电 系统的自动化运行和智能化管 理，提高系统的运行效率和安
全性。
弱电系统维护与故障排除方法
日常维护
定期对弱电系统进行巡检和维护，包 括清洁设备、检查线路连接、更新软 件等。
故障诊断
当弱电系统出现故障时，通过专业的 故障诊断工具和方法，快速定位故障 原因并进行修复。
02
主要职责包括：安装和调试电气 设备、维护和检修电气系统、处 理电气故障、确保电气设备安全 运行等。
电力系统组成与功能
电力系统由发电、输电、变电、配电和用电等环节组成。 各环节功能如下
发电：将一次能源转换为电能。
电力系统组成与功能
01
02
03
04
输电
将电能从发电厂输送到负荷中 心。
变电ቤተ መጻሕፍቲ ባይዱ
将电能进行电压变换，以适应 不同用电设备的需求。
验电时，必须使用相应电压等级的验 电器，并在装设接地线或合接地刀闸 处对各相分别验电。
在一经合闸即可送电到工作地点的断 路器（开关）和隔离开关（刀闸）的 操作把手上，均应悬挂“禁止合闸， 有人工作”的标示牌。
装设接地线必须由两人进行，先接接 地端，后接导体端，且必须接触良好 。

电工基础PPT课件

电工基础PPT课件

控制系统设计原则和实现方法
经济性
在满足安全和可靠性的前提下，尽量降低成本。
可维护性
方便对系统进行维护和升级。
控制系统设计原则和实现方法
逻辑设计
根据控制需求，设计合理的逻辑电路。
电路设计
根据逻辑设计，选择合适的低压电器和元件，设计电路图。
安装与调试
按照电路图安装电器和元件，并进行调试，确保系统正常运行。
电力系统的中性点接地方式
03
中性点接地方式有中性点直接接地、中性点不接地和中性点经
消弧线圈接地等。
安全用电常识与操作规程
01
02
03
安全用电常识
了解安全色标、安全距离 、安全遮栏等安全用电常 识。
安全操作规程
掌握电气设备的安全操作 规程，如停电、验电、挂 接地线等操作步骤。
触电急救措施
熟悉触电急救的基本原则 和现场急救措施，如心肺 复苏术（CPR）等。
推广高效光源
鼓励使用高效光源，减少能源浪费。
加强宣传教育
提高公众对绿色照明的认识和理解，促进绿色照明的普及和推广。
05
低压电器与控制系统
Chapter
低压电器分类及功能介绍
低压电器分类
根据功能可分为开关电器、保护电器、控制 电器、测量电器和信号电器等。
开关电器
用于接通或断开电路，如刀开关、负荷开关等 。
电工基础PPT课件
目录
• 电工概述与基础知识 • 电路基础知识 • 电气设备与元件 • 照明系统与节能技术 • 低压电器与控制系统 • 安全用电与事故处理
01
电工概述与基础知识
Chapter
电工职业前景及重要性
电工职业前景
随着电力行业的快速发展，电工职业 前景广阔，需求量大，就业机会多。

电工基础完整ppt课件

电工基础完整ppt课件
电工基础
2023最 新 整 理 收 集 do something
电工基础
ppt课件完整
1
电工基础
目录 第一章 电路基础知识 第二章 直流电路 第三章 电容器 第四章 磁场与电磁感应 第五章 单相交流电路 第六章 三相交流电路
ppt课件完整
2
电工基础
第一章 电路基础知识 1.1 电流和电压
ppt课件完整
2. 独立回路的选择：
EU
#1 #2 #3
一般按网孔选择
4 解联立方程组
ppt课件完整
32
根据未知数的正负决定电流的实际方向。
电工基支础 路电流法的优缺点
优点：支路电流法是电路分析中最基本的 方法之一。只要根据基尔霍夫定律 欧姆定律列方程，就能得出结果。
缺点：电路中支路数多时，所需方程的个 数较多，求解不方便。
1. 叠加定理只适用于线性电路。
2. 叠加时只将电源分别考虑，电路的结构和参数不变。 暂时不予考虑的恒压源应予以短路，即令U=0；
暂时不予考虑的恒流源应予以开路，即令 Is=0。
=
+
3. 解题时要标明各支路电流、电压的正方向。原电
路中各电压、电流的最后结果是各分电压、分电
流的代数和。
ppt课件完整
27
37
电工基础
(3)、通电线圈产生的磁场 【右手螺旋定则】
磁通
电感 L N
i
B H
ppt课件完整
H N
l
38
电工基础
4.3 磁场对电流的作用
ppt课件完整
39
电工基础
1．电磁力的大小
磁场
电流
有效
强弱
大小
长度

电工基础教程ppt课件


8
电弧与灭弧
• 电弧产生：在触点由闭合状态过渡到断开 状态的过程中产生的电弧。气体自持放电 形式之一，是一种带电质点的急流。
• 电弧特点：外部有白炽弧光，内部有很高 的温度和密度很大的电流。
9
灭弧方法
• 电动力灭弧
• 图1。2。13
10
• 灭弧栅灭弧
• 图1。2。14
11
• 磁吹式灭弧装置
• 灭弧罩灭弧
分类
• 图1-1
பைடு நூலகம்
3
电力拖动系统组成
• 主电路：由电动机、（接通、断开、控制 电动机的）接触器主触点等电器元件组成。 （电流大） • 控制电路：由接触器线圈、继电器等电器 元件组成。（电流小） • 任务：根据给定的指令，依照自动控制系 统的规律和具体的工艺要求对主电路进行 控制。
4
按操作方式分
• 手动电器：刀开关、按钮、转换开关
17
接通与分断能力：可靠接通和分断的电流值。 接通时：主触点不应发生熔焊。 分断时：主触点不应发生长时间燃弧。
18
图形符号及文字符号
• 图1。7。3
19
接触器的选用
• 类型的选择：直流或交流接触器 • 主触点额定电压的选择：大于等于负载额 定电压。 • 主触点额定电流的选择： • 线圈电压： 交流： 直流：
• 自动电器：低压断路器、接触器、继电器
5
按用途分
• 低压配电电器：刀开关、低压断路器、熔 断器等。 • 低压控制电路：接触器、继电器、控制器、 按钮等。
6
电磁式低压电器
• 电器分感测部分和执行部分。 • 组成：吸引线圈、铁心、衔铁、铁轭、空 气气隙。
7
电接触
• 触点接触形式：点接触、线接触、面接触 • 接触电阻 理想情况下：触点闭合：接触电阻为零。 触点断开：接触电阻无穷大。 图1。2。12

电工基础课件PPT

电阻元件的识别
项目3
项目2
电路的基本物理量
电路和电路模型
模块一 电路概念和基本定律
项目1
202X
项目一 电路和电路模型
请说出图示电路有哪几部分组成，并且各有什么作用。
任务一 了解电路的概念和组成
电路有四部分组成，即：一是电源，它的作用是将其他形式的能转化为电能。二是负载，又称为用电器，即将电能转化为其他形式能的装置，确切地说，就是消耗电能的装置。三是控制和保护装置，它的作用是接通或断开电路，或保护电路不被损坏等四是连接导线，连接电源、负载及保护控制装置，它的作用主要工学中，一般规定正电荷移动的方向为电流的方向。在金属导体中，由于移动的是自由电子，因而其运动方向与电流的方向相反，如图1－7所示。参考方向：为了研究方便，给电流假设的一个方向。若求得的值是正值，说明电流的实际方向与参考方向相同；反之，若求得的值是负值，说明电流的实际方向与参考方向相反。
1
【例1－3】如图1－18所示，已知电动势E＝3V，试写出电压U的数值。
2
解：图（a）中，电压与电动势规定正方向相反时U=E＝3V， 图（b）中，电压与电动势规定正方向相同时U=－E=－3V。
3
图1－18 简单的电路
4
【例题】
任务五 认识电功率
电功率在数值上等于单位时间内电场力所做的功，即
解：消耗电能W=Pt＝75×10－3×3×30＝6. 75kW·h
活动1 了解电能的定义
任务六 认识和测量电能
活动2 学习电能的测量
图1－22 单相电度表
【电气原理简介】 1. 单相电度表用来测量在一段时间内负载消耗的电能，其在单相交流电路中的接法采用跳入式，即：电源的进表线接1，3端钮，出表线分别接2，4端钮。 2. 利用单相电度表估测负载的有功功率根据电功率和电能的关系可得出

电工基础课件ppt

变压器
变压器是三相交流电系统中常见的设 备之一，用于改变电压的大小，以满 足不同用电设备和线路的需求。
变压器
变压器的工作原理
变压器利用电磁感应原理，通过一次绕组和二次 绕组之间的电磁耦合，实现电压、电流和阻抗的 变换。
变压器的额定值
变压器的额定值是指在正常工作条件下，变压器 能够长时间可靠运行的电压、电流和阻抗等参数 的极限值。
02
不用手直接接触裸露的 电线、接头和插座。
03
不要私拉乱接电线，应 使用合格的电器产品。
04
定期检查家庭电路，确 保无破损和老化现象。
保护接地和保护接零
01
02
03
04
保护接地：将设备的外壳与大 地连接，以减少触电危险。
保护接零：将设备的外壳与零 线连接，实现短路保护。
在使用电气设备时，应确保其 保护措施有效。
电路的基本组成
电源
解释电源的作用和 工作原理，包括电 池和发电机。
导线和开关
阐述导线的材料和 规格，以及开关的 作用和工作原理。
总结词
描述电路的基本元 件和组成部分
负载
介绍各种类型的负 载，如电阻、电容 和电感。
电路的连接方式
介绍串联和并联两 种基本的电路连接 方式。
电流、电压和电阻
01
02
03
三相交流电
三相交流电
三相交流电是由三个相位差为120度 的单相交流电组成的电力系统。
相序
三相交流电的相序是指三个相位在空 间上的相对位置，有顺时针和逆时针 两种。相序对电动机的正常运转和生 产设备的运行有重要影响。
优势与应用
三相交流电具有便于远距离传输、可 提高电力系统的稳定性和可靠性、降 低线路损耗等优势，广泛应用于工业 、商业和居民用电等领域。

电工基础知识ppt课件

直流电
直流电是指电流方向始终不变的电流。直流电的优点是电能 可以长时间保存，并且可以方便地进行充电和放电。但是， 直流电的传输距离相对较短，需要使用电池作为电源。
单相电与三相电
பைடு நூலகம்单相电
单相电是指只有一根火线和一根零线的电力供应方式。单相电主要用于家庭和办公室等场所，其优点是使用方便 、安全可靠。
三相电
基尔霍夫定律
在电路中，任意节点上各支路电流之和等于零。基尔霍夫定律是电路的基本定律 之一，它指出在任意一个包含多个支路的电路中，各支路电流的代数和等于零。
交流电与直流电
交流电
交流电是指电流方向随时间周期性变化的电流。交流电的优 点是可以使用变压器进行电压变换，便于远距离输送电能。 同时，交流电还可以通过整流器转换为直流电。
电场
电荷周围的空间，存在电场力 。
电路与电流
电路
由电源、负载和中间环节组成 的完整回路。
电流
电荷的定向移动形成电流，单 位时间内通过截面的电荷量。
直流电
电流方向不变的电流。
交流电
电流方向周期性变化的电流。
电阻、电容与电感
电阻
导体对电流的阻碍作用，用R表示 ，单位为欧姆（Ω）。
电容
储存电荷的元件，用C表示，单位 为法拉（F）。
电源与插头插座
多极插头插座 美式插头插座 欧式插头插座
03
电工基本设备
电机与发电机
电机
电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置。它是一种将 电能转化为机械能的装置，一般由电源、定子、转子、机壳与端盖、轴承等组 成。
发电机
发电机是将机械能转换成电能的机械设备，它由水轮机、汽轮机、柴油机或其 他动力机械驱动，将水流，气流，燃料燃烧或原子核裂变产生的能量转化为机 械能传给发电机，再由发电机转换为电能。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4
按操作方式分
• 手动电器：刀开关、按钮、转换开关 • 自动电器：低压断路器、接触器、继电器
优选文档
5
按用途分
• 低压配电电器：刀开关、低压断路器、熔 断器等。
• 低压控制电路：接触器、继电器、控制器、 按钮等。
优选文档
6
电磁式低压电器
• 电器分感测部分和执行部分。 • 组成：吸引线圈、铁心、衔铁、铁轭、空
优选文档
2
• 图1-1
分类
优选文档
3
电力拖动系统组成
• 主电路：由电动机、（接通、断开、控制 电动机的）接触器主触点等电器元件组成。 （电流大）
• 控制电路：由接触器线圈、继电器等电器 元件组成。（电流小）
• 任务：根据给定的指令，依照自动控制系 统的规律和具体的工艺要求对主电路进行 控制。
优选文档
优选文档
13
接触器结构
优选文档
14
• 交流接触器
优选文档
15
• 直流接触器
• 图1。7。2
优选文档
16
接触器主要技术参数
• 额定电压：指主触点的额定工作电压。
直流有：24V、48V、110V、220V、440V
交流有：36V、127V、220V、380V
额定电流：主触点的额定电流。
机械寿命（1000万次以上）与电气寿命 （100万次以上）
操作频率：每小时的操作次数
一般：300次/h、 600次/h、 1200次/h
优选文档
17
接通与分断能力：可靠接通和分断的电流值。 接通时：主触点不应发生熔焊。 分断时：主触点不应发生长时间燃弧。
优选文档
18
图形符号及文字符号
• 图1。7。3
优选文档
19
接触器的选用
• 类型的选择：直流或交流接触器 • 主触点额定电压的选择：大于等于负载额
定电压。 • 主触点额定电流的选择： • 线圈电压：
交流： 直流：
优选文档
20
第三节 继电器
继电器分类： 用途分：控制继电器、保护继电器、中间
继电器。 原理分：电磁式、感应式、热继电器等 参数分：电流、电压、速度、压力继电器 动作时间分：瞬时继电器、延时继电器 输出形式分：有触点、无触点继电器
优选文档
优选文档
27
结构原理图
优选文档
28
断相保护
优选文档
29
延时再动作的继电器。符号:KT • 电磁式• 阻尼式 • 电子式(晶体管、数字式)
优选文档
24
阻尼式时间继电器
优选文档
25
图形符号
优选文档
26
热继电器
• 具有过载保护特性的过电流继电器。 • 长期过载、频繁启动、欠电压、断相运行
均会引起过电流。
• 用于：电动机或其他设备的过载保护和断 相保护。
21
区别
继电器：用于控制电路、电流小，没有灭 弧装置，可在电量或非电量的作 用下动作。
接触器：用于主电路、电流大，有灭弧装 置，一 般只能在电压作用下动 作。
优选文档
22
电磁式继电器
• 过电流继电器 • 欠电流继电器 • 电压继电器 • 中间继电器
• 2。2。1
优选文档
23
时间继电器
• 时间继电器定义： ----当吸引线圈通电或断电后其触点经过一定
优选文档
9
灭弧方法
• 电动力灭弧
• 图1。2。13
优选文档
10
• 灭弧栅灭弧
• 图1。2。14
优选文档
11
• 磁吹式灭弧装置 • 灭弧罩灭弧
• 图1。2。15
优选文档
12
第二节 接触器
• 定义：用来自动地接通或断开大电流电路 的电器。
• 分：交流接触器、直流接触器。
• 组成：触点系统、电磁机构、灭弧装置。

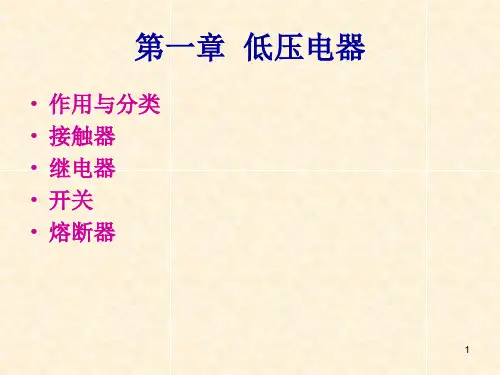

第一章 低压电器
• 作用与分类 • 接触器 • 继电器 • 开关 • 熔断器
优选文档
1
第一节 分类与作用
• 电器定义：一种能控制电路的设备。
• 低压电器：用于交流1200V、直流1500V级 以下的电路中起通断、保护、控制或调节 作用的电器产品。
• 高压电器：交流1200V以上、直流1500V以 上。
气气隙。
优选文档
7
电接触
• 触点接触形式：点接触、线接触、面接触 • 接触电阻
理想情况下：触点闭合：接触电阻为零。 触点断开：接触电阻无穷大。
图1。2。12
优选文档
8
电弧与灭弧
• 电弧产生：在触点由闭合状态过渡到断开 状态的过程中产生的电弧。气体自持放电 形式之一，是一种带电质点的急流。
• 电弧特点：外部有白炽弧光，内部有很高 的温度和密度很大的电流。
