常用液压元件图形符号

常用液压图形符号1. 液压泵液压泵是液压系统的动力源，用于将液体压力能转换为机械能。

图形符号通常为一个带有箭头的圆形，箭头指向泵的出口。

2. 液压马达液压马达将液体压力能转换为旋转机械能，其图形符号与液压泵类似，但箭头指向泵的入口。

3. 液压缸液压缸是执行直线往复运动的装置，图形符号为一个矩形，两端带有圆形，表示活塞和活塞杆。

4. 控制阀控制阀用于调节液压系统中液体的流量、压力和方向。

常见的控制阀图形符号包括：电磁换向阀：一个带有矩形和圆形的符号，表示阀芯和线圈。

溢流阀：一个带有三角形和矩形相连的符号，表示阀芯和弹簧。

顺序阀：一个带有矩形和斜线的符号，表示阀芯和调压弹簧。

5. 压力表压力表用于测量液压系统中的压力值，图形符号为一个带有指针的圆形。

6. 油箱油箱是储存液压油的地方，图形符号为一个矩形，中间带有波浪线。

7. 过滤器过滤器用于清除液压油中的杂质，图形符号为一个带有斜线的矩形。

8. 软管和硬管软管和硬管用于连接液压系统中的各个元件，图形符号分别为波浪线和直线。

了解这些常用液压图形符号，有助于我们更好地阅读和理解液压系统图，为液压系统的设计、分析和维护提供便利。

在实际操作中，熟练掌握这些符号，将大大提高工作效率。

9. 检查阀检查阀用于监测液压系统中的压力或流量，确保系统正常运行。

其图形符号通常是一个带有小孔的矩形，表示阀芯和检查孔。

10. 蓄能器蓄能器用于储存能量，平衡系统压力，补偿泄漏等。

其图形符号为一个带有斜线和圆形的图案，斜线表示气体部分，圆形表示液体部分。

11. 流量控制阀流量控制阀用于调节液压系统中液体的流量，图形符号为一个带有矩形和调节旋钮的图案。

12. 单向阀单向阀允许液体在一个方向流动，而在另一个方向截止。

其图形符号为一个带有三角形和箭头的图案，箭头指向液体流动的方向。

13. 快速接头快速接头用于方便、迅速地连接和断开液压系统中的管道。

图形符号为一个带有圆形和十字线的图案。

完整版)液压图形符号大全液压泵和液压马达的图形符号表示了它们的类型、方向和排量。

单向定量液压泵和液压马达是单向旋转、单向流动和定排量的，而双向定量液压泵和液压马达是双向旋转、双向流动和定排量的。

单向和双向变量液压泵和液压马达可以变换排量。

液压泵和液压马达的图形符号对于液压系统的设计和维修非常重要。

单作用缸和双作用缸也有不同的图形符号表示。

单作用缸有单活塞杆缸和柱塞缸-伸缩缸-，而双作用缸有单活塞杆缸和双活塞杆缸。

可调和不可调的单向和双向缓冲缸也有不同的图形符号表示。

这些符号对于液压系统的安装和维修非常有用。

压力转换器、蓄能器、辅助气瓶、气罐和能量源都有不同的图形符号表示。

这些符号对于设计和维修液压系统非常有用。

机械控制件和控制方法也有不同的图形符号表示。

直线运动的杆和旋转运动的轴可以省略箭头，定位装置和锁定装置的符号也有不同的表示方法。

弹跳机构和不同的控制方法，如顶杆式、可变行程控制式、弹簧控制式、滚轮式和人力控制方法，也有不同的图形符号表示。

直接压力控制方法和先导压力控制方法都有不同的图形符号表示，用于表示加压或卸压控制、差动控制、内部压力控制和外部压力控制。

最后，电气控制方法也有不同的图形符号表示，用于表示不同类型的电磁铁和操作方式。

本文介绍了液压系统中常用的各种阀门和电气控制装置的图形符号及其说明。

反馈控制一般符号用于电反馈，包括由电位器、差动变压器等检测位置以及内部机械反馈，例如随动阀仿形控制回路等。

溢流阀一般符号包括直动型溢流阀、先导型溢流阀、先导型电磁溢流阀（常闭）、直动式比例溢流阀、先导比例溢流阀和卸荷溢流阀等。

减压阀一般符号包括直动型减压阀、先导型减压阀、溢流减压阀、先导型比例电磁式溢流减压阀、定比减压阀和定差减压阀等。

顺序阀一般符号包括直动型顺序阀和先导型顺序阀，以及单向顺序阀（平衡阀）等。

卸荷阀一般符号包括直动型卸荷阀和先导型电磁卸荷阀，其作用是在p1>p2时卸荷。

制动阀一般符号包括双溢流制动阀和溢流油桥制动阀等。

常用液压图形符号三种阀的比较液压缸的拆卸：(1)拆卸液压油缸之前，应使液压回路卸压。

否则，当把与油缸相联接油管接头拧松时，回路中的高压油就会迅速喷出。

液压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉，使压力油卸荷，然后切断电源或切断动力源，使液压装置停止运转。

(2)拆卸时应防止损伤活塞杆顶端螺纹、油口螺纹和活塞杆表面、缸套内壁等。

为了防止活塞杆等细长件弯曲或变形，放置时应用垫木支承均衡。

(3)拆卸时要按顺序进行。

由于各种液压缸结构和大小不尽相同，拆卸顺序也稍有不同。

一般应放掉油缸两腔的油液，然后拆卸缸盖，最后拆卸活塞与活塞杆。

在拆卸液压缸的缸盖时，对于内卡键式联接的卡键或卡环要使用专用工具，禁止使用扁铲；对于法兰式端盖必须用螺钉顶出，不允许锤击或硬撬。

在活塞和活塞杆难以抽出时，不可强行打出，应先查明原因再进行拆卸。

(4)卸卸前后要设法创造条件防止液压缸的零件被周围的灰尘和杂质污染。

例如，拆卸时应尽量在干净的环境下进行；拆卸后所有零件要用塑料布盖好，不要用棉布或其他工作用布覆盖。

(5)油缸拆卸后要认真检查，以确定哪些零件可以继续使用，哪些零件可以修理后再用，哪些零件必须更换。

(6)装配前必须对各零件仔细清洗。

(7)要正确安装各处的密封装置。

①安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装，否则可能因形成扭曲状而漏油。

②安装Y形和V形密封圈时，要注意其安装方向，避免因装反而漏油。

对Y形密封圈而言，其唇边应对着有压力的油腔；此外，Yx形密封圈还要注意区分是轴用还是孔用，不要装错。

V形密封圈由形状不同的支承环、密封环和压环组成，当压环压紧密封环时，支承环可使密封环产生为形而起密封作用，安装时应将密封环的开口面向压力油腔；调整压环时，应以不漏油为限，不可压得过紧，以防密封阻力过大。

③密封装置如与滑动表面配合，装配时应涂以适量的液压油。

④拆卸后的O形密封圈和防尘圈应全部换新。

(8)螺纹联接件拧紧时应使用专用扳手，扭力矩应符合标准要求。

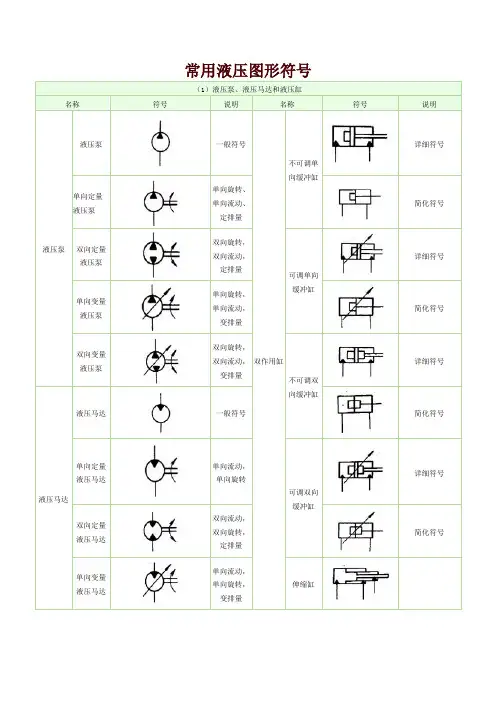

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制顶杆式液压先导内部压力控制，内方法卸压控制部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头。

经常使用液压图形符号之吉白夕凡创作表1经常使用液压图形符号（摘自GB/T786.1-1993）（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不成调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不成调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操纵先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操纵，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操纵（比例电磁铁，力马达等）按-拉式双作用可调电磁操纵（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不成调节流阀一般符号温度抵偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可暗示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头。

常用液压元件符号大全.常用液压图形符号下面是常用的液压图形符号，摘自GB/T786.1-1993：液压泵、液压马达和液压缸液压泵的符号包括单向定量液压泵、不可调单向缓冲缸、单向旋转/流动/定排量泵、双向旋转/流动/定排量泵、单向旋转/流动/变排量泵、双向旋转/流动/变排量泵、可调单向缓冲缸、单向变量液压泵、双向变量液压泵等。

液压马达的符号包括单向定量液压马达、双向定量液压马达、单向流动/旋转泵、双向流动/旋转泵、单向流动/旋转/变排量泵、双向流动/旋转/变排量泵、双向摆动/定角度泵、单向流动/旋转/定排量泵等。

液压缸的符号包括单向定量液压缸、可调双向缓冲缸、双向定量液压缸、单向变量液压缸、重锤式单作用缸、单活塞杆缸（带弹簧复位）、双作用缸、双活塞杆缸等。

蓄能器蓄能器的符号包括气体隔离式蓄能器、柱塞缸蓄能器、弹簧式蓄能器、气罐蓄能器等。

液压源液压源的符号包括单活塞杆缸、双作用缸、双活塞杆缸等。

机械控制装置和控制方法机械控制装置和控制方法的符号包括直线运动的杆、液压先导加压控制、液压二级机械控制件、定位装置、先导加压控制、先导锁定装置、压力控制方法、气-液先导加压控制、电-液先导加压控制、顶杆式机械控制方法、可变行程控制式、内部压力控制、液压先导卸压控制、外部压力控制（带遥控泄放口）等。

Internal Pressure ControlXXX:Rotating Axis: arrow XXXBouncing Machine Structure: spring control systemElectro-hydraulic Pilot Control: pilot-type pressure control valveXXX: pilot-XXXSingle-acting Solenoid: XXX。

external pressure control。

external oil drain with pressure regulating spring。

常用液压图形符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称符号说明名称符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制定位装置液压二级先导加压控制内部压力控制，内部泄油锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油弹跳机构电-液先导加压控制液压外部控制，内部泄油机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制方法反馈控制一般符号双向踏板式电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头（注：素材和资料部分来自网络，供参考。
