《化工设备机械基础》习题解答第一篇: 化工设备材料第一章化工设备材料及其选择一. 名词解释A组：1.蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象。
2.延伸率：试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3.弹性模数(E)：材料在弹性范围内，应力和应变成正比，即σ=Eε,比例系数E为弹性模数。
4.硬度：金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5.冲击功与冲击韧性：冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。
6.泊桑比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。
对于钢材，μ=0.3 。
7.耐腐蚀性：金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。
8.抗氧化性：金属和合金抵抗被氧化的能力。
9.屈服点：金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10.抗拉强度：金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。
B组：1.镇静钢：镇静钢在用冶炼时用强脱氧剂 Si, Al等完全脱氧脱氧，是脱氧完全的钢。
把FeO中的氧还原出来，生成SiO2和Al2O3。
钢锭膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。
钢锭上部形成集中缩孔，内部紧密坚实。
2.沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn脱氧，是脱氧不完全的钢。
其锭模上小下大，浇注后钢液在锭模中发生自脱氧反应，放出大量CO气体，造成沸腾现象。
沸腾钢锭中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全锭之中，因而内部结构疏松。
3.半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结构下半部像沸腾钢，上半部像镇静钢。
4.低碳钢：含碳量低于0.25%的碳素钢。
5.低合金钢：一般合金元素总含量小于5%的合金钢。
![[理学]化工设备机械基础习题解答](https://img.taocdn.com/s1/m/58cfdb32ff00bed5b9f31d39.png)

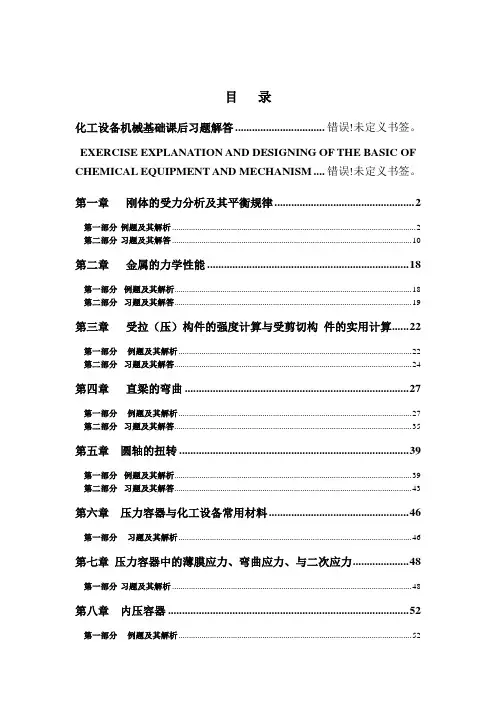

目录化工设备机械基础课后习题解答 .............................. 错误！未定义书签。
EXERCISE EXPLANATION AND DESIGNING OF THE BASIC OF CHEMICAL EQUIPMENT AND MECHANISM .. 错误！未定义书签。
第一章刚体的受力分析及其平衡规律 .. (2)第一部分例题及其解析 (2)第二部分习题及其解答 (10)第二章金属的力学性能 (18)第一部分例题及其解析 (18)第二部分习题及其解答 (19)第三章受拉（压）构件的强度计算与受剪切构件的实用计算 (22)第一部分例题及其解析 (22)第二部分习题及其解答 (24)第四章直梁的弯曲 (27)第一部分例题及其解析 (27)第二部分习题及其解答 (35)第五章圆轴的扭转 (39)第一部分例题及其解析 (39)第二部分习题及其解答 (43)第六章压力容器与化工设备常用材料 (46)第一部分习题及其解析 (46)第七章压力容器中的薄膜应力、弯曲应力、与二次应力 (48)第一部分习题及其解析 (48)第八章内压容器 (52)第一部分例题及其解析 (52)O(c)CAB(a )第二部分 习题及其解答 (55)第九章 外压容器与压杆的稳定计算 (60)第一部分 例题及其解析 .................................................................................................................. 60 第二部分 习题及其解答 .. (67)第一章 刚体的受力分析及其平衡规律第一部分 例题及其解析1.下图(a)是一个三角支架，它由两根杆和三个销钉组成，销钉A 、C 将杆与墙 连接，销钉B 则将两杆连接在一起。
当AB 杆中央 置一重物时，试确定AB 杆两端的约束反力力线方 位（杆的自身质量不计）。
第一章化工设备材料及其选择二. 指出下列钢材的种类、含碳量及合金元素含量Ａ组B组：第二章容器设计的基本知识一.、指出下列压力容器温度与压力分级范围第三章 内压薄壁容器的应力分析和MP S m 63844=⨯==σSPRR m =+21σσθ MP SPD634==σθ2. 圆锥壳上之A 点和B 点，已知：p=，D=1010mm ，S=10mm ，a=30o 。
αcos 2,:21DA R R =∞=点MP S PD m 58.14866.010410105.0cos 4=⨯⨯⨯==ασ SPRR m =+21σσθ MP S PD 16.29866.010210105.0cos 2=⨯⨯⨯==ασθ0,:21=∞=R R B 点0==σσθm3. 椭球壳上之A ，B ，C 点，已知：p=1Mpa ，a=1010mm ，b=505mm ，S=20mm 。
B 点处坐标x=600mm 。
25051010==b a 标准椭圆形封头bb b y x A a R a R 2221,:),0====点（MP S Pa m 5.502010101=⨯===θσσMPa sbPB b a x am 3.43)(2 2224=--=σ点：MPa b a x a a sbP ba x a 7.27)(2)(2 222442224=⎥⎦⎤⎢⎣⎡-----=θσ:)0,(==y a x C 点MPa S Pa m 25.25202101012=⨯⨯==σ MPa S Pa 5.502010101-=⨯-=-=σθ五、 工程应用题1. 某厂生产的锅炉汽包，其工作压力为，汽包圆筒的平均直径为816 mm ，壁厚为16 mm ，试求汽包圆筒壁被的薄膜应力σσθ和m。
【解】 P= D=816mm S=16mm1.00196.081616<==D S 属薄壁容器 MPa S PD m 875.311648165.24=⨯⨯==σ MPa S PD m 75.631628165.22=⨯⨯==σ2. 有一平均直径为10020 mm 的球形容器，其工作压力为，厚度为20 mm ，试求该球形容器壁内的工作压力是多少。
第一章化工设备材料及其选择二. 指出下列钢材的种类、含碳量及合金元素含量Ａ组B组：第二章容器设计的基本知识一.、指出下列压力容器温度与压力分级范围第三章 内压薄壁容器的应力分析和MP S m 63844=⨯==σSPRR m =+21σσθ MP SPD634==σθ2.圆锥壳上之A 点和B 点，已知：p=，D=1010mm ，S=10mm ，a=30o 。
αcos 2,:21DA R R =∞=点MP S PD m 58.14866.010410105.0cos 4=⨯⨯⨯==ασ SPRR m =+21σσθ MP S PD 16.29866.010210105.0cos 2=⨯⨯⨯==ασθ0,:21=∞=R R B 点0==σσθm3. 椭球壳上之A ，B ，C 点，已知：p=1Mpa ，a=1010mm ，b=505mm ，S=20mm 。
B 点处坐标x=600mm 。
25051010==b a 标准椭圆形封头bb b y x A a R a R 2221,:),0====点（MP S Pa m 5.502010101=⨯===θσσMPa sbPB b a x am 3.43)(2 2224=--=σ点：MPa b a x a a sbP ba x a 7.27)(2)(2 222442224=⎥⎦⎤⎢⎣⎡-----=θσ:)0,(==y a x C 点MPa S Pa m 25.25202101012=⨯⨯==σ MPa S Pa 5.502010101-=⨯-=-=σθ五、 工程应用题 1.某厂生产的锅炉汽包，其工作压力为，汽包圆筒的平均直径为816 mm ，壁厚为16 mm ，试求汽包圆筒壁被的薄膜应力σσθ和m。
【解】 P= D=816mm S=16mm1.00196.081616<==D S 属薄壁容器 MPa S PD m 875.311648165.24=⨯⨯==σ MPa S PD m 75.631628165.22=⨯⨯==σ2.有一平均直径为10020 mm 的球形容器，其工作压力为，厚度为20 mm ，试求该球形容器壁内的工作压力是多少。
《化工设备机械基础》习题解答《化工设备机械基础》习题解答第一篇:化工设备材料第一章化工设备材料及其选择一.名词解释A 组:1. 蠕变:在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象。
2. 延伸率:试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3. 弹性模数(E) :材料在弹性范围内，应力和应变成正比，即σ=Eε，比例系数E 为弹性模数04. 硬度:金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5. 冲击功与冲击韧性:冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。
6. 泊桑比(口):拉伸试验中试件单位横向收缩与单位纵向伸长之比。
对于钢材，二o. 3 07. 耐腐蚀性:金属和合金对周围介质侵蚀(发生化学和电化学作用引起的破坏)的抵抗能力。
8. 抗氧化性:金属和合金抵抗被氧化的能力。
9. 屈服点:金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10. 抗拉强度:金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。
B 组:1. 镇静钢: 镇静钢在用冶炼时用强脱氧剂Si，Al等完全脱氧脱氧，是脱氧完全的钢。
把FeO 中的氧还原出来，生成Si02 和A1203 0钢镀膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。
钢键上部形成集中缩孔，内部紧密坚实。
2. 沸腾钢:沸腾钢在冶炼时用弱脱氧剂Mn 脱氧，是脱氧不完全的钢。
其链模上小下大，浇注后钢液在键模中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。
沸腾钢徒中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全键之中，因而内部结构疏松。
3. 半镇静钢:介于镇静钢和沸腾钢之间，链模也是上小下大，钢链内部结构下半部像沸腾钢，上半部像镇静钢。
4. 低碳钢:含碳量低于0.25% 的碳素钢。
《化工设备机械基础》习题解答第一篇: 化工设备材料第一章化工设备材料及其选择一.名词解释A组：1.蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。
或者金属在高温和应力的作用下逐渐产生塑性变形的现象。
2.延伸率：试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3.弹性模数(E)：材料在弹性范围内，应力和应变成正比，即σ=Eε,比例系数E为弹性模数。
4.硬度：金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5.冲击功与冲击韧性：冲击功是冲击负荷使试样破断所做的功。
冲击韧性是材料在外加动载荷突然袭击时的一种及时和迅速塑性变形的能力。
6.泊桑比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。
对于钢材，μ=0.3 。
7.耐腐蚀性：金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。
8.抗氧化性：金属和合金抵抗被氧化的能力。
9.屈服点：金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10.抗拉强度：金属材料在受力过程中，从开始加载到发生断裂所能达到的最大应力值。
B组：1.镇静钢：镇静钢在用冶炼时用强脱氧剂Si, Al等完全脱氧脱氧，是脱氧完全的钢。
把FeO中的氧还原出来，生成SiO2和Al2O3。
钢锭膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。
钢锭上部形成集中缩孔，内部紧密坚实。
2.沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn脱氧，是脱氧不完全的钢。
其锭模上小下大，浇注后钢液在锭模中发生自脱氧反应，放出大量CO 气体，造成沸腾现象。
沸腾钢锭中没有缩孔，凝固收缩后气体分散为很多形状不同的气泡，布满全锭之中，因而内部结构疏松。
3.半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结构下半部像沸腾钢，上半部像镇静钢。
4.低碳钢：含碳量低于0.25%的碳素钢。
5.低合金钢：一般合金元素总含量小于5%的合金钢。
目录化工设备机械基础课后习题解答 ................................ 错误!未定义书签。
EXERCISE EXPLANATION AND DESIGNING OF THE BASIC OF CHEMICAL EQUIPMENT AND MECHANISM .... 错误!未定义书签。
第一章刚体的受力分析及其平衡规律 .. (2)第一部分例题及其解析 (2)第二部分习题及其解答 (10)第二章金属的力学性能 (18)第一部分例题及其解析 (18)第二部分习题及其解答 (19)第三章受拉（压）构件的强度计算与受剪切构件的实用计算 (22)第一部分例题及其解析 (22)第二部分习题及其解答 (24)第四章直梁的弯曲 (27)第一部分例题及其解析 (27)第二部分习题及其解答 (35)第五章圆轴的扭转 (39)第一部分例题及其解析 (39)第二部分习题及其解答 (43)第六章压力容器与化工设备常用材料 (46)第一部分习题及其解析 (46)第七章压力容器中的薄膜应力、弯曲应力、与二次应力 (48)第一部分习题及其解析 (48)第八章内压容器 (52)第一部分例题及其解析 (52)(c)B(a)第二部分 习题及其解答 (55)第九章 外压容器与压杆的稳定计算 (60)第一部分 例题及其解析 .................................................................................................................. 60 第二部分 习题及其解答 .. (67)第一章 刚体的受力分析及其平衡规律第一部分 例题及其解析1.下图(a)是一个三角支架，它由两根杆和三个销钉组成，销钉A 、C 将杆与墙 连接，销钉B 则将两杆连接在一起。
当AB 杆中央 置一重物时，试确定AB 杆两端的约束反力力线方 位（杆的自身质量不计）。
《化工设备机械基础》习题解答第六章 容器零部件二、填空题：A 组：1 法兰联接结构，一般是由（联接）件，（被联接）件和（密封元）件三部分组成。
2 在法兰密封所需要的预紧力一定时，采取适当减小螺栓（直径）和增加螺栓（个数）的办法，对密封是有利的。
3 提高法兰刚度的有效途径是1（增加法兰厚度） 2（减小螺栓作用力臂） 3（增加法兰盘外径）。
4 制定法兰标准尺寸系列时，是以（16MnR ）材料，在（200）℃时的力学性能为基础的5 法兰公称压力的确定与法兰的最大（操作压力），（操作温度）和（法兰材料）三个因素有关。
6 卧式容器双鞍座的设计中，容器的计算长度等于（筒体）长度加上两端凸形封头曲面深度的（2/3）。
7 配有双按时制作的卧室容器，其筒体的危险截面可能出现在（支座）处和（跨距中间）处。
8 卧式容器双鞍座的设计中，筒体的最大轴向总应力的验算条件是：轴向应力应为（σ拉 ≤[]σt） 轴向压力应为（σ压 ≤[]σt ）和（轴向许用压缩应力[]σac 的较小值）B 组：1 采用双鞍座时，为了充分利用封头对筒体临近部分的加强作用，应尽可能将支座设计的靠近封头，即A≤(0.25)D 0,且A 不大于（0.2）L2 在鞍坐标准规定的鞍座包角有θ=（120°） 和θ=（150°）两种。
3 采用补强板对开孔进行等面积补强时，其补强范围是：有效补强宽度是（}22,2m ax {nt n d d B δδ++=）外侧有效补强高度是（min {接管实际外伸高度,1nt d h δ= }） 内侧有效补强高度是（min {接管实际内伸高度,2nt d h δ=}） 4 根据等面积补强原则，必须使开孔削弱的截面积A≤A e =(壳体有效厚度减去计算厚度之外的多余面积)A 1+(接管有效厚度减去计算厚度之外的多余面积)A 2+(焊缝金属截面积)A 3。
5 采用等面积补强时，当筒体径Di ≤1500mm时，须使开孔最大直径d≤(1/2)D i ,且不得超过（520）mm.当筒体直径D i ,>1500mm 时，，须使开孔最大直径d≤( 1/3)D i ,,且不得超过（1000）。
第一章化工设备材料及其选择二. 指出下列钢材的种类、含碳量及合金元素含量Ａ组B组：第二章容器设计的基本知识一.、指出下列压力容器温度与压力分级范围第三章 内压薄壁容器的应力分析四、计算下列各种承受气体均匀内压作用的薄壁回转壳体上诸点的薄膜应力σσθ和m。
A 组：mm D R R 50421008221==== MP S PD m 6384100824=⨯⨯==σSPRR m =+21σσθ MP SPD634==σθ2. 圆锥壳上之A 点和B 点，已知：p=，D=1010mm ，S=10mm ，a=30o 。
αcos 2,:21DA R R =∞=点MP S PD m 58.14866.010410105.0cos 4=⨯⨯⨯==ασ SPRR m =+21σσθ MP S PD 16.29866.010210105.0cos 2=⨯⨯⨯==ασθ0,:21=∞=R R B 点0==σσθm3. 椭球壳上之A ，B ，C 点，已知：p=1Mpa ，a=1010mm ，b=505mm ，S=20mm 。
B 点处坐标x=600mm 。
25051010==b a 标准椭圆形封头 bb b y x A aR a R 2221,:),0====点（MP S Pa m 5.502010101=⨯===θσσMPa sbPB b a x am 3.43)(2 2224=--=σ点：MPa b a x a a sbP ba x a 7.27)(2)(2 222442224=⎥⎦⎤⎢⎣⎡-----=θσ:)0,(==y a x C 点MPa S Pa m 25.25202101012=⨯⨯==σ MPa S Pa 5.502010101-=⨯-=-=σθ五、 工程应用题1. 某厂生产的锅炉汽包，其工作压力为，汽包圆筒的平均直径为816 mm ，壁厚为16 mm ，试求汽包圆筒壁被的薄膜应力σσθ和m。
【解】 P= D=816mm S=16mm1.00196.081616<==D S 属薄壁容器 MPa S PD m 875.311648165.24=⨯⨯==σ MPa S PD m 75.631628165.22=⨯⨯==σ2. 有一平均直径为10020 mm 的球形容器，其工作压力为，厚度为20 mm ，试求该球形容器壁内的工作压力是多少。
【解】 P= D=10020mm S=20mm1.0001996.01002020<==D S 属薄壁容器 MPa S PD m 15.75204100206.04=⨯⨯===σσθ 3. 有一承受气体内压的圆筒形容器，两端封头均为椭圆形封头，已知：圆筒平均直径为2030 mm ，筒体与封头厚度均为30 mm ，工作压力为3Mpa ，试求；⑴圆筒壁内的最大工作压力；⑵若封头椭圆长，短半轴之比分别为2，2，时，计算封头上薄膜应力的σσθ和m的最大值并确定其所在的位置。
【解】(1) 圆筒 P=3Mpa D=2030mm S=30mm1.00148.0203030<==D S 属薄壁容器 MP S PD m 75.50304203024=⨯⨯==σ 最大工作应力：MP S PD 5.101302203022=⨯⨯==σθ（2）椭球：① 时 2=ba 在x=0，y=b,（顶点处）有最大值MP b a S Pa m 78.71302210153)(2)(max =⨯⨯⨯===σσθ② 时 2=ba ，在x=0,y=b 处（顶点处）MP b a S Pa m 5.101302210153)(2)(max =⨯⨯⨯===σσθ在x=a,y=0点（边缘处）MP b a S Pa 5.101302210153)(2)(max -=⨯⨯⨯-=-=σθ③ 时 5.2=ba，在x=0,y=b 处（顶点处）MP b a S Pa m 88.1263025.210153)(2)(max =⨯⨯⨯==σ在x=a,y=0点（边缘处）MP ba S Pa 69.215)2(2)(22max -=-=σθ第四章 内压薄壁圆筒与封头的强度设计四 、工程应用题 A 组：1、 有一DN2000mm 的内压薄壁圆筒,壁厚Sn=22mm,承受的最大气体工作压力p w =2MPa,容器上装有安全阀,焊接接头系数φ=,厚度附加量为C=2mm,试求筒体的最大工作应力.【解】（1）确定参数：p w =2MPa; p c = =（装有安全阀）;D i = DN=2000mm( 钢板卷制); S n =22mm; S e = S n -C=20mmφ=（题中给定）; C=2mm （题中给定）.（2）最大工作应力：a e e i c t MP S S D p 1.111202)202000(2.22)(=⨯+⨯=+=σ2、 某球形内压薄壁容器,内径为D i =10m,厚度为S n =22mm,若令焊接接头系数φ=,厚度附加量为C=2mm,试计算该球形容器的最大允许工作压力.已知钢材的许用应力[σ]t =147MPa.【解】（1）确定参数：D i =10m; S n =22mm; φ=; C=2mm; [σ]t =147MPa.S e = S n -C=20mm.（2）最大工作压力：球形容器.ae i e t wMP S D S P 17.12010000200.11474][4][=+⨯⨯⨯=+=φσ3、 某化工厂反应釜,内径为1600mm,工作温度为5℃~105℃,工作压力为,釜体材料选用0Cr18Ni9Ti 。
采用双面焊对接接头,局部无损探伤,凸形封头上装有安全阀,试设计釜体厚度。
【解】（1）确定参数：D i =1600mm; t w =5~105℃;p w =; p c = p w =（装有安全阀） φ=（双面焊对接接头, 局部探伤） C 2=0（对不锈钢，当介质腐蚀性轻微时）材质：0Cr18Ni9Ti [σ]t =（按教材附录9表16-2，内插法取值）[σ] =137MPa（2）计算厚度：mm p D p S ct i c 8.1476.185.09.1122160076.1][2=-⨯⨯⨯=-=φσC 1=0.8mm （按教材表4-9取值，GB4237-92《不锈钢热轧钢板》）,C=C 1+C 2=0.8mm.名义壁厚：S n =S+C+圆整， S+C=+=15.6mm. 圆整后，S n =16mm.（1）水压试验校核see i T T S S D p φσσ9.02)(≤+=有效壁厚 S e = S n -C==15.2mm试验压力 MPa P P tT67.29.11213776.125.1][][25.1=⨯⨯==σσ 计算应力 141.86MPa 15.2215.2)(16002.67 2)(=⨯+⨯=+=e e i T TS S D P σ应力校核MPa 8.15685.02059.0 9.0=⨯⨯=φσsφσσS T 9.0 < ∴ 水压试验强度足够4、 有一圆筒形乙烯罐,内径D i =1600mm,壁厚S n =16mm,计算压力为p c =,工作温度为-3.5℃，材质为16MnR,采用双面焊对接接头,局部无损探伤,厚度附加量C=3mm,试校核贮罐强度。
【解】（1）确定参数：D i =1600mm; S n =16mm; t w =-3.5℃; p c =.φ=（双面焊对接接头, 局部探伤）16MnR ： 常温下的许用应力 [] = 170 MPa设计温度下的许用应力 []t = 170 MPa 常温度下的屈服点s= 345 MPa有效壁厚：Se = Sn － C = 16 － 3 = 13 mm（2）强度校核最大允许工作压力[Pw ]][ 2][e i et w S D S p +=φσMPa 33.21316001385.01702=+⨯⨯⨯=∵ Pc ＞[Pw ] ∴ 该贮罐强度不足9、 设计容器筒体和封头厚度。
已知内径D i =1400mm,计算压力p c =,设计温度为40℃,材质为15MnVR,介质无大腐蚀性.双面焊对接接头,100%探伤。
封头按半球形、标准椭圆形和标准碟形三种形式算出其所需厚度,最后根据各有关因素进行分析,确定一最佳方案。
【解】（1）确定参数：D i =1400mm; p c =; t=40℃;φ=（双面焊对接接头,100%探伤）；C 2=1mm.（介质无大腐蚀性）15MnVR ：假设钢板厚度: 6~16mm ，则：[σ]t =177MPa ， [σ] =177MPa ，s= 390 MPa（2）筒体壁厚设计：mm p D p S ct i c 16.78.10.1177214008.1][2=-⨯⨯⨯=-=φσC 1=0.25mm （按教材表4-9取值，GB6654-94《压力容器用钢板》） C=C 1+C 2=1.25mm.名义壁厚：S n =S+C+圆整， S+C=+=8.41mm. 圆整后，S n =9mm.（3）筒体水压试验校核see i T T S S D p φσσ9.02)(≤+=有效壁厚 S e = S n -C==7.75mm试验压力 MPa P P tT25.21771778.125.1][][25.1=⨯⨯==σσ 计算应力 204.35MPa 7.7527.75)(14002.25 2)(=⨯+⨯=+=e e i T T S S D P σ应力校核MPa 35113909.0 9.0=⨯⨯=φσsφσσS T 9.0 < ∴ 筒体水压试验强度足够（4）封头厚度设计半球形封头：mm p D p S ct i c 57.38.10.1177414008.1][4=-⨯⨯⨯=-=φσC 1=0.25mm （按教材表4-9取值，GB6654-94《压力容器用钢板》）C=C 1+C 2=1.25mm.名义壁厚：S n =S+C+圆整， S+C=+=4.82mm. 圆整后，S n =5mm. 标准椭圆封头：mm p D Kp S ct i c 1.78.15.00.1177214008.10.15.0][2=⨯-⨯⨯⨯⨯=-=φσ名义壁厚：S n =S+C+圆整， S+C=+=8.35mm. 圆整后，S n =9mm. 标准碟形封头：mm p D Mp S ct i c 4.98.15.00.1177214008.1325.15.0][2=⨯-⨯⨯⨯⨯=-=φσ名义壁厚：S n =S+C+圆整， S+C=+=10.65mm. 圆整后，S n =11mm.从计算结果看，最佳方案是选用标准椭圆封头。
第五章 外压圆筒与封头的设计四、工程应用题 A 组：1、图5-21中A，B，C，E=206GPa。
