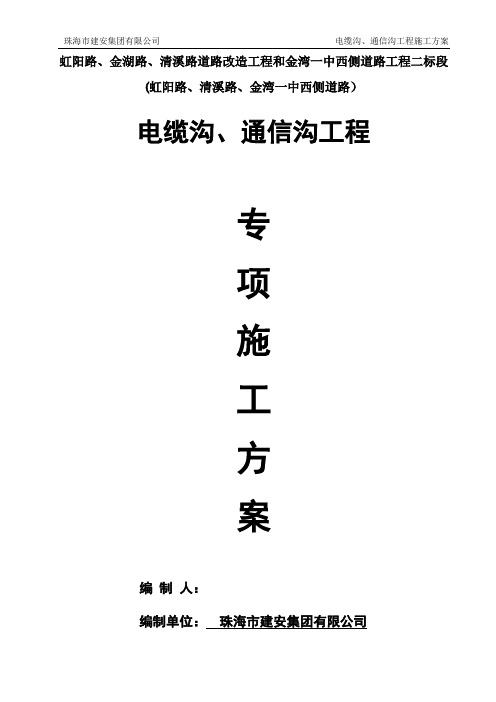

珠海市建安集团有限公司电缆沟、通信沟工程施工方案虹阳路、金湖路、清溪路道路改造工程和金湾一中西侧道路工程二标段(虹阳路、清溪路、金湾一中西侧道路）电缆沟、通信沟工程专项施工方案编制人：编制单位：珠海市建安集团有限公司珠海市建安集团有限公司电缆沟、通信沟工程施工方案目录一、工程概况 (1)二、编制依据 (1)1) 施工顺序 (2)2) 施工过程 (2)3) 电缆沟排管 (2)4) 过路预留沟 (3)5) 电缆沟人井 (3)三、电信工程 (3)1）施工顺序 (3)2）施工过程 (3)3）排管安装 (4)四、质量标准及管理措施 (4)4.1 质量管理措施 (4)五、安全保护 (6)六、工期安排计划 (6)电缆沟、通信沟工程施工方案一、工程概况本标段主要包括：电缆沟工程、通信沟工程电缆沟具体概况如下：电缆沟采用YBJG002(试行)通用图集修订会议纪要所要求的甲型电缆沟（净宽×高=1.0米×0.9米），电缆沟盖板荷载等级均为B级，电缆沟选用固定盖板下沉8cm(活动盖板与人行道面平)型式，电缆沟盖板采用现浇盖板、预制活动盖板两种形式。
电缆沟现浇盖板板长8米，活动盖板一组5块共长2米，每块活动盖板上都应设置电力标志，每组活动盖板与现浇盖板间隔布置。
通信沟具体概况如下：沿道路纵向通信通道采用通信排管型式，16孔设置，道路交叉口处、直线路段每隔100米左右通信排管敷设12孔过路排管。
二、编制依据1）珠海华金开发建设有限公司提供的图纸（珠1007SG-2-S-07、珠1007SG-2-S-08、珠1007SG-2-S-20、珠1007SG-2-S-22、珠1007SG-2-S-25、珠1007SG-2-S-30等）2）《通信管道与通道工程设计规范》（GB50373-2006）3）《城市地下通信塑料管道工程设计规范》（CECS165：2004）4）《城市地下通信塑料管道工程施工及验收规范》（CECS 177：2005）5）《通信管道工程施工及验收规范》（GB50374-2006）6）《珠海市市政电缆沟通用图集》【YBJG002(试行)】及其修订会议纪要7）《通信管道人孔和手孔图集》（YD5178－2009）8）《通信管道人孔和手孔图集》YD 5178-20099）《接地装置安装》03D501-410）《地下通信线缆敷设》05X101-2一、电缆沟施工1)施工顺序测量放线开挖沟槽沟底处理石粉垫层混凝土垫层混凝土底板砌电缆沟、埋排水管及电缆支架（过路管包封）内外抹灰沟内隐蔽验收安装盖板隐蔽验收回填夯实交验。
第1篇一、工程概况1. 工程名称：XX区域电缆沟工程2. 工程地点：XX市XX区3. 工程规模：本工程主要建设内容包括电缆沟的挖掘、铺设、回填等，涉及电缆长度约10公里，电缆沟总长度约15公里。
4. 工程工期：预计工期为6个月。
5. 工程质量要求：按照国家相关标准和规范执行，确保工程质量达到优良等级。
二、施工组织设计1. 施工队伍：由具备相关资质的施工单位负责，施工队伍应具备丰富的电缆沟工程施工经验。
2. 施工设备：根据工程需求，配备挖掘机、装载机、平板运输车、切割机、焊接机、电缆敷设设备等。
3. 施工材料：选用符合国家标准的电缆、电缆沟管、支架、防腐材料等。
三、施工准备1. 技术准备（1）熟悉设计图纸，明确施工内容和要求。
（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和操作规程。
（3）编制施工组织设计，明确施工进度、质量、安全、文明施工等方面的要求。
2. 材料准备（1）电缆：根据设计要求，选择合适的电缆类型，确保电缆质量。
（2）电缆沟管：选用符合国家标准的电缆沟管，确保其强度和耐腐蚀性能。
（3）支架：选用合适的支架，确保电缆固定牢固。
（4）防腐材料：选用环保型防腐材料，提高电缆沟的使用寿命。
3. 施工场地准备（1）施工场地平整，确保施工设备进场和材料堆放。
（2）施工道路畅通，方便材料运输和施工人员进出。
（3）施工区域临时用电、用水设施齐全。
四、施工工艺及流程1. 施工工艺（1）电缆沟挖掘：采用机械挖掘，挖掘深度应符合设计要求，沟底平整，无杂物。
（2）电缆沟铺设：将电缆沟管铺设在沟底，沟管接口应严密，确保电缆安全。
（3）电缆敷设：将电缆敷设在电缆沟管内，电缆接头应牢固，绝缘良好。
（4）支架安装：将支架安装在电缆沟管上，确保电缆固定牢固。
（5）回填：回填材料采用砂石混合料，分层回填，确保回填密实。
2. 施工流程（1）施工准备：完成施工队伍、设备、材料、场地等方面的准备工作。
（2）电缆沟挖掘：按照设计要求挖掘电缆沟，确保沟底平整。
电缆沟工程施工组织方案一、工程概况1.工程名称：电缆沟工程2.工程地点：XX市XX区XX路3.工程面积：XXX平方米4.工程周期：XX个月5.工程总投资：XXX万元二、施工组织原则1.安全第一：在施工过程中，必须遵循“安全第一、预防为主”的原则，确保施工人员的安全。
2.高效完成：按照工期计划，合理安排施工工序和队伍，保证工期的高效完成。
3.资源合理利用：充分利用现有设备和资源，降低施工成本。
三、施工工艺流程1.前期准备：1.1现场勘测：对施工地点进行详细勘测，确定电缆沟的布置方案。
1.2技术交底：对施工人员进行相关技术交底和培训，确保施工人员具备必要的技术知识。
1.3设备准备：准备必要的施工设备和工具。
2.施工准备：2.1确定施工队伍：根据工程规模和进度要求，确保施工队伍的合理配置。
2.2施工材料准备：采购所需的施工材料，确保施工材料的质量和供应。
2.3施工方案编制：根据现场实际情况和工程要求，编制施工方案。
3.施工过程：3.1地面划定：根据施工图纸，利用测量仪器在地面上进行标线，确定电缆沟的位置。
3.2开挖沟槽：根据标线要求，使用挖掘机和其他所需设备，进行沟槽的开挖。
3.3敷设电缆：在沟槽中敷设电缆，并进行必要的连接和固定。
3.4填充与压实：在敷设完电缆后，使用填充料对沟槽进行填充和压实，确保电缆的安全和稳定。
3.5端子加工：对电缆进行必要的端子加工，确保连接的可靠性。
4.施工安全措施：4.1生产岗位责任制：明确每个施工人员的安全责任，确保施工人员的安全意识。
4.2安全防护设施：在施工现场设置必要的安全警示标志，并配备必要的安全防护设施。
4.3安全检查：定期进行安全检查，发现问题及时处理，确保施工的安全。
五、质量控制1.施工前的质量控制：对施工材料进行检查，确保材料的质量达到标准。
2.施工中的质量控制：及时对施工过程中的质量问题进行检查和处理，确保施工质量。
3.施工后的质量验收：对施工后的电缆沟进行质量验收，确保工程质量符合要求。

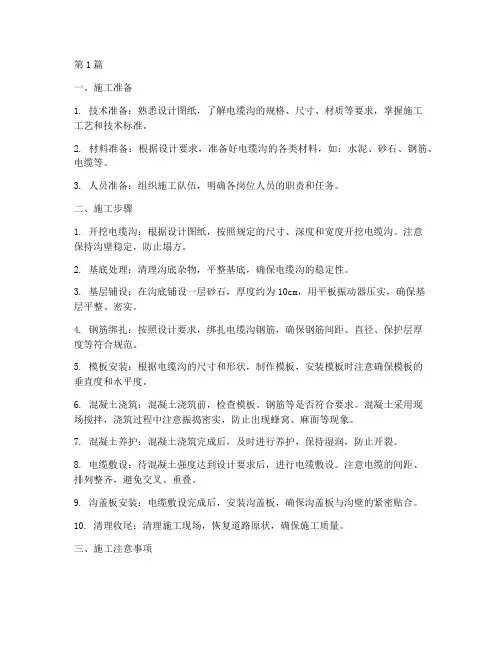

第1篇一、施工准备1. 技术准备：熟悉设计图纸，了解电缆沟的规格、尺寸、材质等要求，掌握施工工艺和技术标准。
2. 材料准备：根据设计要求，准备好电缆沟的各类材料，如：水泥、砂石、钢筋、电缆等。
3. 人员准备：组织施工队伍，明确各岗位人员的职责和任务。
二、施工步骤1. 开挖电缆沟：根据设计图纸，按照规定的尺寸、深度和宽度开挖电缆沟。
注意保持沟壁稳定，防止塌方。
2. 基底处理：清理沟底杂物，平整基底，确保电缆沟的稳定性。
3. 基层铺设：在沟底铺设一层砂石，厚度约为10cm，用平板振动器压实，确保基层平整、密实。
4. 钢筋绑扎：按照设计要求，绑扎电缆沟钢筋，确保钢筋间距、直径、保护层厚度等符合规范。
5. 模板安装：根据电缆沟的尺寸和形状，制作模板，安装模板时注意确保模板的垂直度和水平度。
6. 混凝土浇筑：混凝土浇筑前，检查模板、钢筋等是否符合要求。
混凝土采用现场搅拌，浇筑过程中注意振捣密实，防止出现蜂窝、麻面等现象。
7. 混凝土养护：混凝土浇筑完成后，及时进行养护，保持湿润，防止开裂。
8. 电缆敷设：待混凝土强度达到设计要求后，进行电缆敷设。
注意电缆的间距、排列整齐，避免交叉、重叠。
9. 沟盖板安装：电缆敷设完成后，安装沟盖板，确保沟盖板与沟壁的紧密贴合。
10. 清理收尾：清理施工现场，恢复道路原状，确保施工质量。
三、施工注意事项1. 严格按照设计图纸和施工规范进行施工，确保电缆沟的尺寸、深度、宽度等符合要求。
2. 加强施工过程中的质量控制，确保混凝土的强度、钢筋的绑扎质量、电缆的敷设质量等。
3. 注意施工安全，遵守施工现场的安全规定，确保施工人员的人身安全。
4. 加强与设计、监理等单位的沟通，及时解决施工过程中出现的问题。
总之，公路工程电缆沟施工是一项系统工程，需要施工人员严谨的态度和高度的责任心，确保施工质量，为我国公路事业的发展贡献力量。
第2篇一、施工准备1. 施工图纸：熟悉电缆沟施工图纸，了解电缆沟的长度、宽度、深度、坡度、转弯半径等参数。
电缆沟工程施工方案(1)
一、前言
在城市建设和基础设施建设中，电力电缆传输是至关重要的一环。
为了确保电力系统的正常运行，电缆的敷设必须得到科学合理的施工方案的支持。
本文将介绍电缆沟工程的施工方案，为电缆敷设提供指导。
二、工程概况
2.1 工程地点
电缆沟工程位于XX市某区域。
2.2 工程内容
本项目主要包括电缆沟的开挖、电缆敷设、沟槽封闭等工作。
三、施工方案
3.1 施工准备
1.制定详细的施工方案，明确任务分工和责任；
2.落实施工人员的安全教育和培训；
3.准备所需的施工机械和工具；
4.测量确定电缆沟布置及尺寸。
3.2 施工步骤
1.根据设计要求和实际情况，确定开挖电缆沟的位置和尺寸；
2.开挖电缆沟，确保沟底平整，边坡稳固；
3.在电缆沟内敷设电缆，按要求设置支架；
4.维护电缆沟周边环境卫生，及时清除杂物。
3.3 施工要点
1.严格按照设计要求施工；
2.注意施工现场的安全防护；
3.保障施工质量，确保电缆敷设顺利进行。
四、施工注意事项
1.严禁在电缆沟内乱堆杂物，以免影响电缆使用；
2.电缆敷设时，注意避免损坏电缆绝缘层；
3.施工过程中需根据实际情况及时调整施工方案。
五、总结
电缆沟工程的施工方案是确保电缆敷设顺利进行的关键。
通过科学合理的施工
安排和严格的质量管控，可以保障电力系统的可靠运行。
在今后的电力工程建设中，我们将继续遵循本文提出的施工方案原则，确保工程质量和进度。
以上是电缆沟工程施工方案的相关内容，希望对电缆工程建设有所帮助。
电缆沟工程专项施工方案一、工程概况1.1 工程位置及范围本工程位于某地市A区，具体范围为X街道至Y路段，总长度约为2000米。
1.2 工程内容本工程主要包括沟槽开挖、电缆敷设、回填及修复等工作内容。
1.3 工程目的本工程的主要目的是为了满足该区域电力需求的发展，提供电力供应的基础设施。
二、施工准备2.1 勘察设计在施工前，必须进行勘察设计，了解地下管线、地质情况、交通情况等，以便做好施工准备。
2.2 人员与设备准备在施工前，需要进行人员与设备的准备，包括施工队伍的组建、所需机械设备的采购租赁等。
2.3 安全措施施工前，必须制定完善的安全措施，确保施工过程中的安全。
2.4 施工图纸设计在施工前，必须制定详细的施工图纸，保证施工的准确性和高效性。
三、施工工艺3.1 沟槽开挖(1) 根据设计要求，确定沟槽的宽度和深度，并采用适当的机械设备进行开挖。
(2) 开挖完成后，对沟槽进行检查，确保符合设计要求。
3.2 电缆敷设(1) 在沟槽开挖完成后，根据设计要求敷设电缆，确保电缆的质量和安全。
(2) 在电缆敷设完成后，对电缆进行检查，确保其安装质量。
3.3 回填和修复(1) 在电缆敷设完成后，对沟槽进行回填，确保地面的平整度和稳定性。
(2) 在回填完成后，对沟槽进行修复，确保其外观的美观性和整洁度。
三、质量控制4.1 施工质量检查在施工过程中，必须进行质量检查，确保施工质量。
4.2 施工记录在施工过程中，必须记录施工情况，包括施工进度、质量、安全等，确保施工过程的可追溯性。
四、安全生产5.1 安全教育在施工前，必须进行安全教育，确保施工人员的安全意识和安全技能。
5.2 安全检查在施工过程中，必须进行安全检查，确保施工安全。
5.3 应急预案在施工前，必须制定应急预案，以应对突发事件。
五、环保措施6.1 扬尘防控在施工过程中，必须采取适当的扬尘防控措施，确保施工过程的环境保护。
6.2 垃圾处理在施工过程中，必须进行垃圾处理，确保施工现场的整洁和卫生。
电缆沟工程班组组建方案一、组建目的为了安全、高效、有序地开展电缆沟工程施工，提高施工质量，降低施工风险，确保工程安全顺利完成，特制定电缆沟工程班组组建方案。
二、组建依据1. 《建筑施工安全生产管理条例》2. 《建筑施工组织设计规范》3. 《电缆沟工程施工规范》三、组织机构1. 部门：电缆沟工程班组2. 领导：由项目经理直接负责管理3. 人员构成：包括工程队长、班组长、施工工人等四、人员配备1. 工程队长：1名，负责整个施工班组的管理工作，包括施工计划制定、安全管理、质量管理等。
2. 班组长：1名，负责具体的施工现场管理工作，包括进度控制、安全生产、施工质量等。
3. 施工工人：根据工程需要适当配备，包括电工、机械操作工、劳务工等。
4. 安全员：根据工程规模适当配备，负责施工现场的安全管理工作。
5. 质量员：根据工程规模适当配备，负责施工现场的质量管理工作。
6. 设备操作人员：根据施工需要适当配备，负责施工设备的操作和维护。
五、职责分工1. 工程队长：负责整个电缆沟工程的组织、协调和管理工作，包括项目计划制定、工程进度控制、安全管理、质量管理等。
2. 班组长：负责施工现场的具体管理工作，包括施工人员的调配、工程进度的控制、安全风险的识别和预防等。
3. 施工工人：按照工程要求完成相应的施工任务，确保施工质量、安全生产。
4. 安全员：负责施工现场的安全管理工作，包括安全培训、安全检查、事故处理等。
5. 质量员：负责施工现场的质量管理工作，包括施工过程的质量监控、验收工作等。
6. 设备操作人员：负责施工设备的操作和维护工作，确保施工设备的正常使用。
六、培训教育1. 安全培训：班组成员应定期接受安全培训，了解施工现场的安全风险，掌握安全操作技能。
2. 技术培训：根据工程需要，班组成员应定期接受施工技术培训，提升专业素质和技术水平。
3. 管理培训：班组领导应定期接受管理培训，提升领导能力和管理水平。
4. 应急演练：定期组织班组成员进行应急演练，提高应对突发事件的能力。

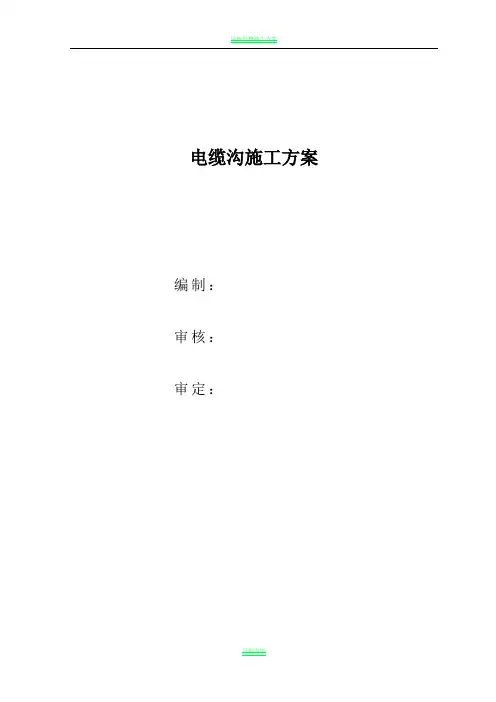

电缆沟施工方案编制：审核：审定：电缆沟施工方案一、工程概况：洛阳新区伊滨区中原大道建设工程电缆沟位于道路左侧距中线东24米处，全线设置电缆沟；设计断面形式1.2m×1.5m,沟体采用MU20蒸压粉煤灰实心砖、M10砂浆砌筑。
每3.0米设置一构造柱，每40米设置一道沉降缝，变形缝做法参见GB02J331第81页34节点，其中嵌缝材料采用聚氨酯密封膏，填缝材料采用浸乳化沥青的木丝板。
电缆沟内双侧布置预埋件，单侧安装支架，支架为五层，电缆井井盖采用重型复合井盖，上铸“电力”字样。
电缆沟与现状路、规划路相交路口处采用电缆沟过路，其余横过路预留采用12根Φ200或4根Φ200玻璃钢夹砂管，过桥段采用7SC150过桥。
过路电缆沟和预埋过路管均敷设至对面道路红线内一米处，终点做检查井。
电缆沟根据道路坡度设排水坡度不小于0.5%，埋管段排水坡度不下于0.2%。
二、编制依据：1、《电力建设施工质量验收及评定规程（土建工程篇）》（DL/T5210.1-2005）2、《钢筋混凝土结构施工规范》（GB50204-2002）3、《混凝土结构工程施工质量验收规范》（GB50204-2002）4、《砌体工程施工质量验收规范》（GB50203-2002）三、具体施工方法1、沟槽开挖：1）沟槽开挖前，应由技术员、施工员、测量员共同定位放线，并及时请监理单位进行定位复核，在确认无误和对地上、地下管线调查清楚后，由施工员负责指挥用小型挖掘机或人工分层开挖。
2）在开挖至负1.0m左右时，测量人员要及时在沟槽边打设腰桩，控制开挖深度，并由作业队派专人负责及时平整槽底，机械开挖至槽底以上20cm时停止下挖，由人工配合把余土清理干净，以下的20cm采用人工开挖，确保不出现超挖现象。
开挖时要注意槽底的坡向修整，保证渗水井处为最低点。
3）沟槽开挖要分段进行，开挖部位、开挖长度由项目部根据管线调查、物资到位、天气预报等情况综合考虑、统一组织安排，不得随意开挖，特别是各种路口的施工，要由业主代表、监理单位统一协调、统一安排组织施工。
电缆沟工程一般施工方案一、施工前准备工作1.进场前，应核实设计图纸，了解施工要点和施工范围，制定具体施工方案。
2.全体施工人员应经过岗前培训，了解施工危险性及安全操作规程。
3.确定施工区域范围，划定施工标志和道路交通标志。
安排防护措施。
二、槽口开挖1.根据设计图纸，使用机动挖掘机开挖槽口。
槽口宽度应略大于电缆截面的1.5倍，槽底宽度应符合规范要求。
2.开挖槽口时，应垂直挖掘，边坡坡度不应大于1:1.5，以防止坍塌。
3.根据需要设置支撑结构，保证槽壁稳定，防止塌方发生。
三、电缆敷设1.槽口开挖完成后，应对槽底进行平整，保证电缆敷设的平稳。
2.根据电缆类型和规格，按照设计要求敷设电缆，注意保持电缆的弯曲半径和最小弯曲直径。
3.根据电缆规格，安装电缆附件，如接头、道路隔离器等。
四、回填砂浆1.敷设电缆后，应按照规范要求，使用砂浆填充槽排，覆盖电缆。
砂浆应具备良好的流动性和可塑性。
2. 砂浆回填应分层进行，每层厚度不应超过20cm，回填后应振实。
五、抛筛砂1.回填砂浆后，应进行抛洒筛砂作业，目的是增加电缆沟内土壤的保湿性，提高电缆的散热性能。
2.筛砂应均匀覆盖在回填砂浆上，厚度应符合规范要求。
3.抛筛砂后，应稍加压实，保持电缆沟的平整。
六、总结验收1.完成电缆沟工程后，应进行总结评估和验收工作。
检查电缆沟的质量是否符合规范要求。
2.对施工过程中的问题进行总结，提出改进措施，以便今后类似工程的施工质量提高。
以上为一般的电缆沟工程施工方案，具体施工方案还需根据实际情况和设计要求进行调整。
在施工过程中，应严格按照施工方案进行施工，保证施工质量和施工安全。
同时，要加强现场管理，及时发现和解决问题，确保工程顺利进行。

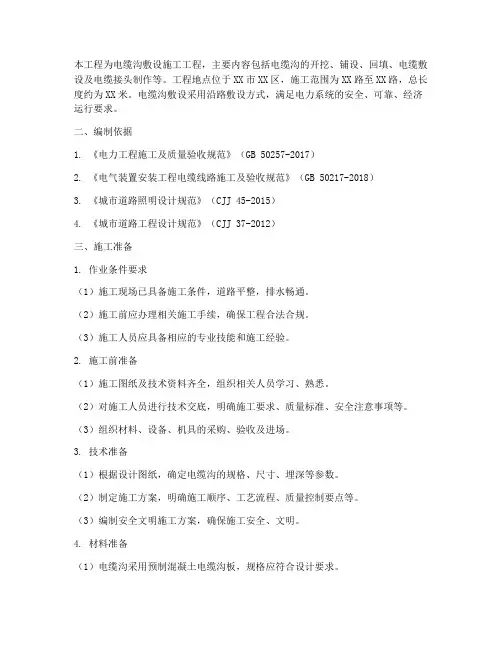

本工程为电缆沟敷设施工工程，主要内容包括电缆沟的开挖、铺设、回填、电缆敷设及电缆接头制作等。
工程地点位于XX市XX区，施工范围为XX路至XX路，总长度约为XX米。
电缆沟敷设采用沿路敷设方式，满足电力系统的安全、可靠、经济运行要求。
二、编制依据1. 《电力工程施工及质量验收规范》（GB 50257-2017）2. 《电气装置安装工程电缆线路施工及验收规范》（GB 50217-2018）3. 《城市道路照明设计规范》（CJJ 45-2015）4. 《城市道路工程设计规范》（CJJ 37-2012）三、施工准备1. 作业条件要求（1）施工现场已具备施工条件，道路平整，排水畅通。
（2）施工前应办理相关施工手续，确保工程合法合规。
（3）施工人员应具备相应的专业技能和施工经验。
2. 施工前准备（1）施工图纸及技术资料齐全，组织相关人员学习、熟悉。
（2）对施工人员进行技术交底，明确施工要求、质量标准、安全注意事项等。
（3）组织材料、设备、机具的采购、验收及进场。
3. 技术准备（1）根据设计图纸，确定电缆沟的规格、尺寸、埋深等参数。
（2）制定施工方案，明确施工顺序、工艺流程、质量控制要点等。
（3）编制安全文明施工方案，确保施工安全、文明。
4. 材料准备（1）电缆沟采用预制混凝土电缆沟板，规格应符合设计要求。
（2）电缆沟回填材料选用符合要求的砂石料。
（3）电缆选用符合设计要求的型号、规格。
5. 劳动力准备组织施工队伍，明确各工种人员配备，确保施工顺利进行。
四、施工程序1. 电缆沟开挖（1）按照设计图纸要求，确定电缆沟的规格、尺寸、埋深等参数。
（2）采用人工或机械开挖，确保沟底平整，无杂物。
（3）沟底回填一层厚度为100mm的砂石料，确保平整度。
2. 电缆沟铺设（1）将预制混凝土电缆沟板按照设计要求铺设，确保板面平整、垂直。
（2）电缆沟板之间采用胶粘剂连接，确保连接牢固。
3. 电缆敷设（1）根据设计图纸，确定电缆敷设顺序、路径。
目录第一章：总则第一节：编制依据第二节：编制原则第二章：工程概况第一节：沟体布置第二节：基础第三章：施工安排第一节：施工准备第二节：施工组织第四章：施工技术方案第五章：施工管理网络体系第一节：施工管理网络第二节：管理人员职责第六章：质量承诺、保证体系和措施第一节：质量目标第二节：工程质量管理网络体系第三节：质量管理体系实施第四节：有关材料试验的制度第五节：质量保证措施第六节：夏、雨季施工防范措施第七章：确保施工工期的措施第一节：从施工计划编制安排上保证第二节：从机械配备人员落实上保证第三节：从材料供应上保证第四节：从资金供应上保证第八章：安全、文明生产保证措施第一节：安全生产保证措施第二节：砼及钢筋砼施工安全技术措施第三节：文明施工保证措施第四节：环保工作第一章：总则第一节：编制依据1、中心区xx路10KV电缆沟工程施工图2、xx路10KV电缆沟工程招标文件3、《给水、排水管道工程施工及验收技术规范》4、《市政排水管渠工程质量检验评定标准》CJJ3-905、国家现行的建筑工程施工及验收规范规定执行第二节：编制原则1、在编写主要项目施工方法中严格按照设计要求，执行现行施工规范和验收标准，正确组织施工，确保工程的质量、进度。
2、遵循招标文件条款的原则，在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定做到统一标准，规范编制。
3、坚持施工全过程严格管理的原则．在工序施工中，严格执行监理工程师指令，尊重监理意见，严格管理。
4、实事求是，一切从实际出发的原则，在制定施工方案中，根据自身施工能力，施工经验，技术水平，坚持科学组织，合理安排、均衡生产、平行作业，尽量平衡施工高峰，确保高速度、高质量、高效完成本项目的施工任务，5、充分利用网络图，进行计划安排，对总体施工计划进行时差、资源优化，以达到降低资源消耗，均衡资源强度，最终使编制计划既确保优质完成本工程，又降低造价的目的。
6、坚持专业化作业与综合化管理相结合的原则，在施工组织方面，以专业作业队为基本作业形式，充分发挥专业人员和专用设备的优势，同时采取综合管理手段，合理调配，以达到整体优化的目的。
第二章：工程概况工程名称：xx路10KV电缆沟工程工程地点：xx中心区xx路设计单位：xx市xx电力勘察设计院工程内容：包括PG-6、PG-12形式的排管，Z1825、J1825、J2025、J2530、J3035形式的电缆工作井。
电缆沟（管）约1260米。
第一节：沟体布置本工程主要是与堇山路、四明路、贸城路及嵩江路交叉。
10KV 电缆排管在穿路口是一般采用开挖，夜间施工日间恢复。
如对特殊地段道路路面不能开挖，则采用顶管形式，内置PE电缆保护管。
根据工程需要，施工图设置了PG-6、PG-12形式的排管设计，电缆沿桥跨河时采用φ150PVC高密度电力电缆保护管。
保护管与桥体固定。
无桥跨河时可根据具体情况设计电缆桥架。
第二节：基础1．电缆排管根据道路横断面，电缆沟布置在道路的东侧人行道（绿化带）上，距道路边线约2.0米（电缆沟中心），电缆沟每200米左右设置一只电缆分支井，可根据实际地形适当调整。
具体的电缆工作井位置可根据道路实际情况进行调整。
在交叉道口要设置电缆分支井，并在道路下预埋好电缆排管，以方便以后的电缆沟施工。
具体工作井布置及路径走向见电缆沟工作井布置图。
（1）施工图中排管砼覆土层需≥500mm，应以今后规划道路路面人行道标高为准，可根据规划部门意见，确定埋深。
（2）由于本工程地下管线及地面管道复杂，涉及排管布置时，排管的埋置深度可根据现场适当调整，但最少覆土层应大于500mm。
（3）排管施工图有二种配筋，在人行道及农田采用φ10圆I级钢均布，以减少纵筋焊接工作量；在穿越规划图中的路口以及图上未标的有大型机动车出入的工厂等均采用Φ14圆II级钢均布，纵筋电焊连接。
（4）10KV电缆护管在未穿道路（路口）时采用φ150PVC波纹管。
在穿越公路（路口）时则采用φ150直径PVC高密度电缆保护管。
（5）排管穿越需夜间施工，日间恢复的道路时，采用排管中的PG—*B排管，以减少钢筋焊接工作量；但在排管二侧须埋设二根一5×50镀锌扁铁以作接地体，并与工作井按地体连接。
（6）如排管两头高差超过500mm，工作井可适当加长，使排管适当倾斜。
2、电缆工作井本工程根据现场条件选用Z1825、J1825、J2025、J2530、J3035型式工作井。
（1）工作井位置已在电缆路径走向图上标明，但可视现场具体条件作适当变动。
工程竣工后应测量每个工作井坐标，并准确表示在竣工图上。
（2）工作井的深度根据具体排管体积确定，要求工作底面距下层排管孔中心不少于450mm。
（3）转角及路口处应设置电缆工作井，电缆井间距以50米左右为宜（可根据实际状况作适当调整），但间距最大不宜超过65米。
（4）工作井盖板包角铁及拉环均采用热镀锌，盖板上应有明显的电力符号。
（5）每个工作井内外壁都需抹面。
3、接地体排管和工作井内所有纵向钢筋均采用电焊连接并与工作井接地装置焊接。
垂直∠5×50角铁应在挖坑后从井底部往下打，用扁钢引入工作井内以获得良好的接地电阻，验收工频接地电阻必须小于3欧姆。
扁铁接地体均应热镀锌。
4、电缆跨河（桥架）电缆沿桥跨河时采用φ150PVC高密度电力电缆保护管。
保护管与桥体固定。
无桥跨河时可根据具体情况设计电缆桥架。
5、工作井排水工作井底部应做400×400×400集水井，安置在工作井底部的东北角，离边100MM处，以方便以后电缆的施工。
6、顶管对特殊地段道路路面不能开挖，则采用顶管形式，内置PE电缆保护管。
第三章：施工安排第一节：施工准备1、技术准备项目经理部总工程师将尽快组织全体技术人员，认真阅读设计文件和一些的关的技术资料并请设计单位、业主单位进行设计交底，了解设计意图，熟识设计内容，掌握设计要求，并据此制定工作计划和工作标准为现场技术人员更好地指导施工做好准备。
2、三通一平（1）临时道路利用在建的xx路作为主要施工便道。
（2）施工用电自备发电机及沿路临近接电。
（3）临时供水供水管径Φ40（4）临时用房本工程由于地处xx市xx区，文明施工要求较高，又由于本工程工作面长，施工难度大，施工管理必须及时、全面，因此经综合比较，经理部及所属各科室均采用单层活动房以加强施工管理，其布置均要求整齐、清洁以保证文明施工，各生产用房根据施工需要依势搭建，用房也采用单层活动房，除保证整洁外还需注意防火、防噪，详细布置见施工总平面布置图。
第二节：施工组织1、施工段落划分根据本工程特点，编制施工总体计划详见《施工总体计划网络图》和施工计划进度表。
本工程按单项工程分三个工作段，按施工进度计划进行施工。
第一工作段：电缆沟第二工作段：电缆排管第三工作段：工作井2、设备人员动员周期和设备人员材料到场方法如果本投标单位中标，我们拟在接到业主的中标通知书后，立即由项目经理带领行政工程技术、试验材料科等有关先遣队员进驻现场附近的临时集合地，在业主的协助下分别着手办理各种进场处理手续和落实生产、生活临时设施的建设，办理用电审批手续，尽快接通施工用电，同时进行定线、测量放样并对各种先期使用的材料进行料场选择和试验，以便编排实施性施工组织设计，报监理工程师审批。
总之，施工前所需的设备人员，在收到中标通知书后，立即进入施工现场，等待工程师的开工令，尽快投入施工，并组成项目经理部，作为本合同段的指挥机构，全面负责组织，指挥本合同段工程的施工，并与业主、监理工程师、设计单位密切配合，搞好组织协调，安全保障等工作。
工程全面开工后，我们将根据工程总体进度安排，从临时便道处分批组织设备、材料和施工人员进场。
第四章：施工技术方案本工程将严格按照施工图纸和规范施工，《市政排水管渠工程施工质量检验评定标准》CJJ-90，《给水排水管道工程施工及验收规范》，《市政工程验收技术规范》及国家现行的建筑工程施工及验收规范等要求，优化施工技术方案，做到技术上可行，经济上有效，工期上圆满地完成工程施工任务。
1、测量放样各道工序要测量放样，必须仔细精确。
（1）临时水准点必须设在不受施工影响的固定构筑上，妥善保护，临时水准点必须闭合，差值不得大于12√L（L为KM）mm。
（2）测量放样由专人负责校对，原始资料妥善保管。
如发生标高冲突或地下障碍物，立即向建设单位汇报，商讨措施，不得随意更改。
2、施工工艺流程（见下页）3、沟槽开挖（1）开挖前先用经纬仪放出下水道中心线，并据此划出两边开挖灰线，以尽量少占路面为原则。
（2）挖土顺序按常规，先深后浅，机械开挖可以一次到位的尽量一次性到位，严禁超挖，尽量不松动原土，如发生超挖严禁用土回填。
施工工艺流程（3）挖土时应有专人负责指挥，一机配一人，注意挖土时的安全，及时发现周围土体的异常现象，通知操作员。
（4）沿槽底两侧，设排水沟，尽量减少地下水或雨水对沟槽的破坏。
4、排管基础大片垫层采用排砌，严格控制砼管基础强度，必须达到C20以上，振动密实无蜂窝，基础中线每侧宽度允许偏差0～10mm。
排管砼基础浇捣时注意不要让插入棒接触到排管模板，立模时要注意模板平整度及上油。
5、排管安装排管安装前必须垫稳，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。
6、电缆沟体及桥支架的接地扁铁一定要用电焊机焊接牢固，确保接地要求。
7、砖砌电缆井（1）根据井的尺寸，在砼基础上定出中心，量出内径。
用砖沿四周铺砌，铺砌时要做到上下两砖错缝，砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。
方井的长宽，圆井的直径允许偏差±10cm。
（2）预制盖板。
为达到电业部门要求采用钢模制作，能保证盖板平直度和质量，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。
（3）盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。
8、回填厚度应大于50cm，用平板振动器振捣密实。
以上工程应在验收合格后，及时进行覆土，防止砼管道暴露时间过长，造成损失；覆土前，槽内杂物应清除干净，抽干积水，管道两侧同时进行回填。
第五章：施工管理网络体系第一节：施工管理网络施工管理是整个施工中的一项重要环节，它反映了一个施工企业的施工管理水平。
本工程因高质量的安排施工队伍，设置强有力的项目经理部，建立项目经理负责制的机制，实施项目法施工，选派组织能力强，有丰富施工技术的人员担任项目经理。
下设项目副经理、质量员、材料员、安全员、资料员。
管理机构网络图第二节：管理人员职责1、总工程师（1）贯彻公司质量方针目标，监督执行国家有关技术政策、技术标准、技术规范等有关规定。
（2）组织和协调项目部技术质量工作，下达公司技术质量监督命令，对工程质量负技术方面责任。
