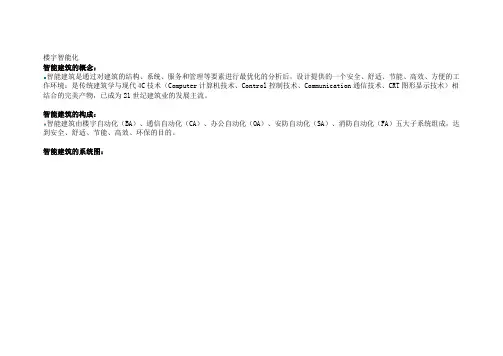

楼宇智能化
智能建筑的概念：
智能建筑是通过对建筑的结构、系统、服务和管理等要素进行最优化的分析后，设计提供的一个安全、舒适、节能、高效、方便的工作环境；是传统建筑学与现代4C技术（Computer计算机技术、Control控制技术、Communication通信技术、CRT图形显示技术）相结合的完美产物，已成为21世纪建筑业的发展主流。
智能建筑的构成：
智能建筑由楼宇自动化（BA）、通信自动化（CA）、办公自动化（OA）、安防自动化（SA）、消防自动化（FA）五大子系统组成，达到安全、舒适、节能、高效、环保的目的。
智能建筑的系统图：
建筑智能化的目的：
应用现代4C技术构成智能建筑结构与系统，结合现代化的服务与管理方式给人们提供一个安全、舒适的生活、学习与工作环境。
安全
* 确保了大厦内的所有设备的正常运行
* 保障了大厦内人员的人身、财产安全
舒适
* 保障水、电、冷、热等能源的正常供应
* 为大厦内人员提供舒适温馨又便捷的工作、生活空间
* 提供优美的背景音乐和信息显示，营造舒适优雅的环境
节能
* 节约管理费用，达到短期投资长期受益的目标
* 节约能源 * 节省人工成本 * 提高设备利用率 * 延长设备使用寿命
高效
* 实现信息资源共享
* 办公自动化
* 满足大厦内各部门之间的交流与沟通，以及与外部的联系
* 监控、管理流程自动化，为管理者提供方便
环保
* 通过科学的整体设计，集成绿色配置、自然采光、低能耗围护结构、太阳能的利用、地热的利用、绿色建材和智能控制等高新技术。
展示出人文与建筑、环境及科技的和谐统一。
楼宇自动化系统(BAS)对整个建筑的所有公用机电设备，包括建筑的中央空调系统、给排水系统、供配电系统、照明系统、电梯系统，进行集中监测和遥控来提高建筑的管理水平，降低设备故障率，减少维护及营运成本。
设计楼宇自动化系统的主要目的在于将建筑内各种机电设备的信息进行分析、归类、处理、判断，采用最优化的控制手段,对各系统设备进行集中监控和管理，使各子系统设备始终处于有条不紊、协同一致和高效、有序的状态下运行，在创造出一个高效、舒适、安全的工作环境中，降低各系统造价，尽量节省能耗和日常管理的各项费用，保证系统充分运行，从而提高了智能建筑的高水平的现代化管理和服务，使投资能得到一个良好的回报。
楼宇机电设备监控系统，作为智能建筑楼宇自动化系统非常重要的一部分，担负着对整座大厦内机电设备的集中检测和控制，保证所有设备的正常运行，并达到最佳状态。
补充:摘要：智能建筑的概念和楼宇自动化系统简介，并列举了当今几大楼宇自控生产厂商的自控系统功能简介和实际运用。
一关于智能建筑智能建筑的概念，在本世纪末诞生于美国。
第一幢智能大厦于1984年在美国哈特福德（Hartford）市建成。
我国于90年代才起步，但迅猛发展势头令世人瞩目。
智能建筑是信息时代的必然产物，建筑物智能化程度随科学技术的发展而逐步提高。
当今世界科学技术发展的主要标志是4C技术（即Computer计算机技术、Control控制技术、Communication通信技术、CRT图形显示技术）。
将4C技术综合应用于建筑物之中，在建筑物内建立一个计算机综合网络，使建筑物智能化。
4C技术仅仅是智能建筑的结构化和系统化。
智能建筑应当是：“通过对建筑物的4个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理又拥有高效率的幽雅舒适、便利快捷、高度安全的环境空间。
智能建筑物能够帮助大厦的主人，财产的管理者和拥有者等意识到，他们在诸如费用开支、生活舒适、商务活动和人身安全等方面得到最大利益的回报。

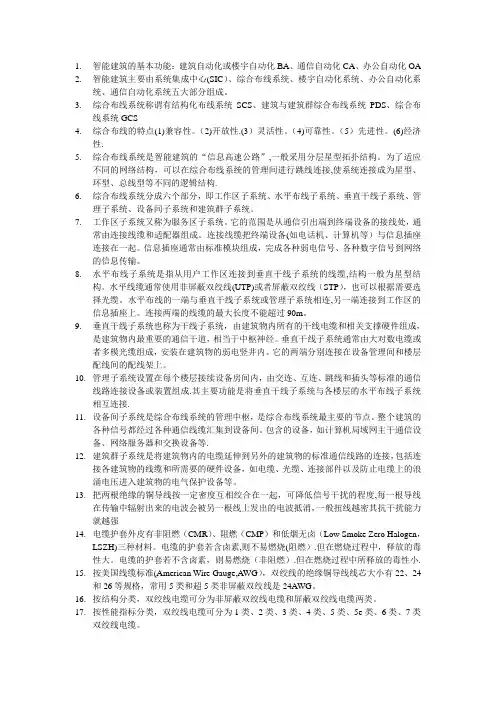

1.智能建筑的基本功能：建筑自动化或楼宇自动化BA、通信自动化CA、办公自动化OA2.智能建筑主要由系统集成中心(SIC）、综合布线系统、楼宇自动化系统、办公自动化系统、通信自动化系统五大部分组成。
3.综合布线系统称谓有结构化布线系统SCS、建筑与建筑群综合布线系统PDS、综合布线系统GCS4.综合布线的特点(1)兼容性。
（2)开放性.(3）灵活性。
（4)可靠性。
（5）先进性。
(6)经济性.5.综合布线系统是智能建筑的“信息高速公路”,一般采用分层星型拓扑结构。
为了适应不同的网络结构，可以在综合布线系统的管理间进行跳线连接,使系统连接成为星型、环型、总线型等不同的逻辑结构.6.综合布线系统分成六个部分，即工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统和建筑群子系统。
7.工作区子系统又称为服务区子系统。
它的范围是从通信引出端到终端设备的接线处，通常由连接线缆和适配器组成。
连接线缆把终端设备(如电话机、计算机等）与信息插座连接在一起。
信息插座通常由标准模块组成，完成各种弱电信号、各种数字信号到网络的信息传输。
8.水平布线子系统是指从用户工作区连接到垂直干线子系统的线缆,结构一般为星型结构。
水平线缆通常使用非屏蔽双绞线(UTP)或者屏蔽双绞线（STP），也可以根据需要选择光缆。
水平布线的一端与垂直干线子系统或管理子系统相连,另一端连接到工作区的信息插座上。
连接两端的线缆的最大长度不能超过90m。
9.垂直干线子系统也称为干线子系统，由建筑物内所有的干线电缆和相关支撑硬件组成，是建筑物内最重要的通信干道，相当于中枢神经。
垂直干线子系统通常由大对数电缆或者多模光缆组成，安装在建筑物的弱电竖井内。
它的两端分别连接在设备管理间和楼层配线间的配线架上。
10.管理子系统设置在每个楼层接续设备房间内，由交连、互连、跳线和插头等标准的通信线路连接设备或装置组成.其主要功能是将垂直干线子系统与各楼层的水平布线子系统相互连接.11.设备间子系统是综合布线系统的管理中枢，是综合布线系统最主要的节点。

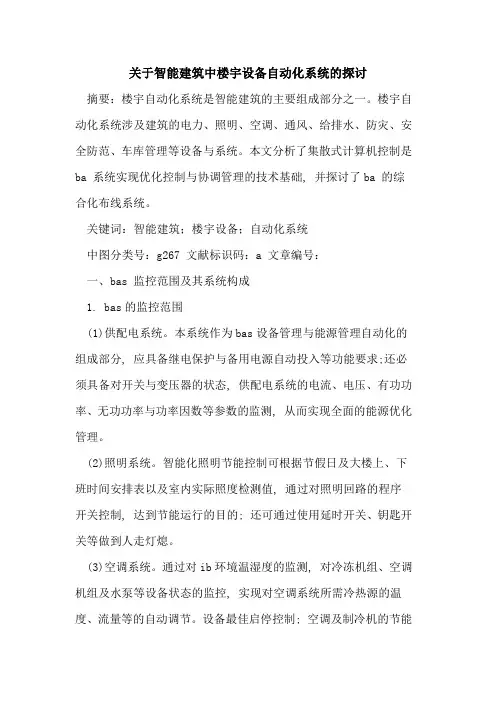

关于智能建筑中楼宇设备自动化系统的探讨摘要：楼宇自动化系统是智能建筑的主要组成部分之一。
楼宇自动化系统涉及建筑的电力、照明、空调、通风、给排水、防灾、安全防范、车库管理等设备与系统。
本文分析了集散式计算机控制是ba 系统实现优化控制与协调管理的技术基础, 并探讨了ba 的综合化布线系统。
关键词：智能建筑；楼宇设备；自动化系统中图分类号：g267 文献标识码：a 文章编号：一、bas 监控范围及其系统构成1. bas的监控范围(1)供配电系统。
本系统作为bas设备管理与能源管理自动化的组成部分, 应具备继电保护与备用电源自动投入等功能要求;还必须具备对开关与变压器的状态, 供配电系统的电流、电压、有功功率、无功功率与功率因数等参数的监测, 从而实现全面的能源优化管理。
(2)照明系统。
智能化照明节能控制可根据节假日及大楼上、下班时间安排表以及室内实际照度检测值, 通过对照明回路的程序开关控制, 达到节能运行的目的; 还可通过使用延时开关、钥匙开关等做到人走灯熄。
(3)空调系统。
通过对ib环境温湿度的监测, 对冷冻机组、空调机组及水泵等设备状态的监控, 实现对空调系统所需冷热源的温度、流量等的自动调节。
设备最佳启停控制; 空调及制冷机的节能优化控制;③设备运行周期控制; ④电力负荷控制; ⑤蓄冷系统优化控制等。
(4)给排水系统。
主要监控给排水水泵的运行及压力、液位的测量。
(5)电梯系统。
主要监测电梯的运行状态、电源状态、供电电压及功率因数等, 并利用计算机与人工智能技术实现智能化群控,以达到优化客流状况、控制平均设备使用率与节约能源等运行管理的目的。
(6)保安系统( safe automation system,sas) 。
sas 是一个相对独立的系统, 一般通过联网通讯与bas 联接在一起, 实现对闭路电视监控子系统中各监视画面的监控、对防盗报警子系统中报警信号的监测与报警、以及出入口控制子系统信息的获取。
智能建筑系统的组成和主要功能？现代智能建筑主要由建筑物自动化系统(Building Automation System，BAS)（能源环境管理系统、防灾与安保系统、电力供应管理系统、物业管理服务系统）、办公自动化系统(Office Automation System，OAS)（事务型办公自动化系统、管理型办公自动化系统、决策型办公自动化系统）、信息通信系统(Communication Automation System，CAS)以及结构化综合布线系统(Structured Cabling Systems，SCS)等三大系统组成。
这三大系统中又包含各自的子系统。
为了能使这三大系统的信息及软、硬件资源共享，建筑物内各种工作和任务共享，科学合理地运用建筑物内全部资源，在智能建筑，这三个系统应实现一体化集成。
即利用计算机网络和通信技术，在三大系统间建立起有机的联系。
其核心功能是智能系统,智能系统设备通常放置在智能化建筑环境内的系统集成中心,通过综合布线与各种终端设备连接,并通过计算机对整栋大楼进行动态实时监控,从而实现高度智能化。
智能系统主要由系统集成中心SIC(System Integrated Center)、设备管理自动化系统BAS(Building Management Automat ion System)、信息通信系统CAS(Communication Automation System)、办公自动化系统OAS(Office Automation System)、防火自动化系统FAS(Fire Automation System)、安全保卫自动化系统SAS(Safety Automation System)以及结构化综合布线系统SCS(Structured Cabling System)构成。
智能建筑系统的功能：建筑物自动化系统，它采用现代传感技术、计算机技术和通信技术，对建筑物内所有机电设施进行自动控制。

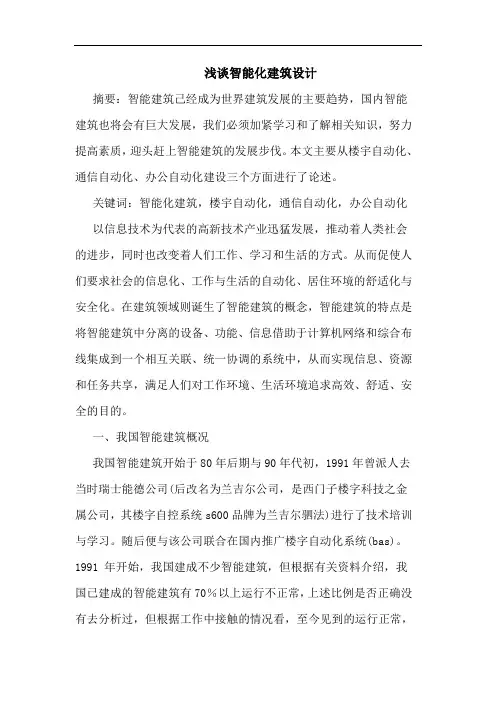

浅谈智能化建筑设计摘要：智能建筑己经成为世界建筑发展的主要趋势，国内智能建筑也将会有巨大发展，我们必须加紧学习和了解相关知识，努力提高素质，迎头赶上智能建筑的发展步伐。
本文主要从楼宇自动化、通信自动化、办公自动化建设三个方面进行了论述。
关键词：智能化建筑，楼宇自动化，通信自动化，办公自动化以信息技术为代表的高新技术产业迅猛发展，推动着人类社会的进步，同时也改变着人们工作、学习和生活的方式。
从而促使人们要求社会的信息化、工作与生活的自动化、居住环境的舒适化与安全化。
在建筑领域则诞生了智能建筑的概念，智能建筑的特点是将智能建筑中分离的设备、功能、信息借助于计算机网络和综合布线集成到一个相互关联、统一协调的系统中，从而实现信息、资源和任务共享，满足人们对工作环境、生活环境追求高效、舒适、安全的目的。
一、我国智能建筑概况我国智能建筑开始于80年后期与90年代初，1991年曾派人去当时瑞士能德公司(后改名为兰吉尔公司，是西门子楼字科技之金属公司，其楼字自控系统s600品牌为兰吉尔驷法)进行了技术培训与学习。
随后便与该公司联合在国内推广楼字自动化系统(bas)。
1991 年开始，我国建成不少智能建筑，但根据有关资料介绍，我国已建成的智能建筑有70％以上运行不正常，上述比例是否正确没有去分析过，但根据工作中接触的情况看，至今见到的运行正常，真正达到智能建筑标准的确实为数不多。
造成投资浪费现象惊人。
国家已经发现了再这样下去会造成更大的浪费，因此成立了智能建筑专家委员会，开始着手编制有关标准与设计规定，对智能建筑系统集成商进行资质审定工作。
智能建筑运行不正常，可分为以下几种情况：最严重的是系统处于停运状态，这种项目大都建于90年代初期，通过代理商订货，调试，验收及培训工作不完善，后期服务无法保证，出现问题找不到原订货商，找到了费用也很高；另一种情况是系统仍在运行，但只能进行显示与手动控制，这种情况比较多，部分自动控制能正常投入的项目不太多，达到自动控制全部投入运行，实现经济运行的工程确实不多，只有在近几年来人们注意了对供货商或代理商资质的审查，并对设计、调试、验收、培训及后期服务在合同中都作了明确规定之后，情况大有好转。

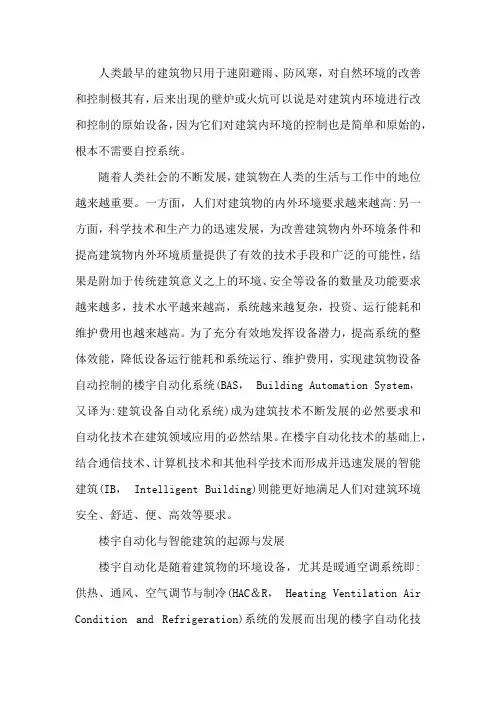

人类最早的建筑物只用于速阳避雨、防风寒，对自然环境的改善和控制极其有，后来出现的壁炉或火炕可以说是对建筑内环境进行改和控制的原始设备，因为它们对建筑内环境的控制也是简单和原始的，根本不需要自控系统。
随着人类社会的不断发展，建筑物在人类的生活与工作中的地位越来越重要。
一方面，人们对建筑物的内外环境要求越来越高:另一方面，科学技术和生产力的迅速发展，为改善建筑物内外环境条件和提高建筑物内外环境质量提供了有效的技术手段和广泛的可能性，结果是附加于传统建筑意义之上的环境、安全等设备的数量及功能要求越来越多，技术水平越来越高，系统越来越复杂，投资、运行能耗和维护费用也越来越高。
为了充分有效地发挥设备潜力，提高系统的整体效能，降低设备运行能耗和系统运行、维护费用，实现建筑物设备自动控制的楼宇自动化系统(BAS， Building Automation System，又译为:建筑设备自动化系统)成为建筑技术不断发展的必然要求和自动化技术在建筑领域应用的必然结果。
在楼宇自动化技术的基础上，结合通信技术、计算机技术和其他科学技术而形成并迅速发展的智能建筑(IB， Intelligent Building)则能更好地满足人们对建筑环境安全、舒适、便、高效等要求。
楼宇自动化与智能建筑的起源与发展楼宇自动化是随着建筑物的环境设备，尤其是暖通空调系统即:供热、通风、空气调节与制冷(HAC＆R， Heating Ventilation Air Condition and Refrigeration)系统的发展而出现的楼字自动化技术在20世纪50年代后期引入我国，以后的20年随着自动化技术的进步也有所发展，但发展比较缓慢。
近年来随着国内国民经济和科学技术的快速发展，特别是电子技术、计算机技术和自动化技术等T技术的高速发展，使楼宇自动化技术在科技与应用两个方面都得到了前所未有的迅猛发展。
楼宇自动化系统的发展与其他领域自控系统的发展是相似的。

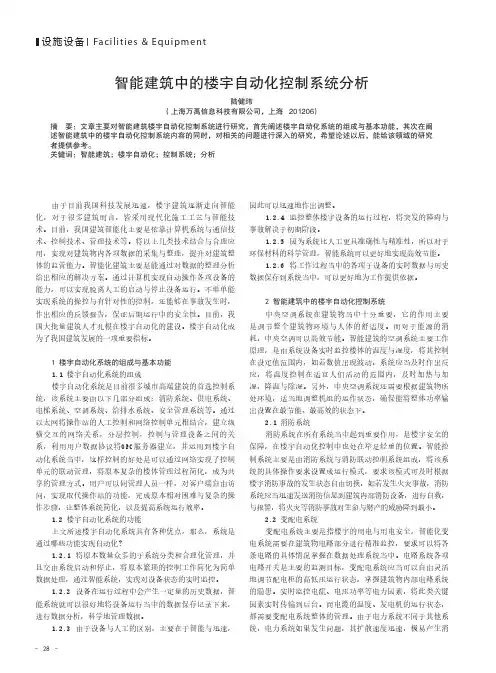

设施设备 Facilities & Equipment由于目前我国科技发展迅速，楼宇建筑逐渐走向智能化，对于很多建筑而言，皆采用现代化施工工艺与智能技术。
目前，我国建筑智能化主要是依靠计算机系统与通信技术、控制技术、管理技术等。
将以上几类技术结合与合理应用，实现对建筑物内各项数据的采集与整理，提升对建筑整体的监管能力。
智能化建筑主要是能通过对数据的整理分析给出相应的解决方案。
通过计算机实现自动操作各项设备的能力，可以实现脱离人工的启动与停止设备运行。
不单单能实现系统的操控与有针对性的控制，还能够在事故发生时，作出相应的反馈报告，保证后期运行中的安全性。
目前，我国大批量建筑人才扎根在楼宇自动化的建设。
楼宇自动化成为了我国建筑发展的一项重要指标。
1 楼宇自动化系统的组成与基本功能1.1 楼宇自动化系统的组成楼宇自动化系统是目前很多城市高端建筑的首选控制系统，该系统主要由以下几部分组成：消防系统、供电系统、电梯系统、空调系统、给排水系统、安全管理系统等。
通过以太网将操作站的人工控制和网络控制单元相结合，建立纵横交互的网络关系，分层控制，控制与管理设备之间的关系，利用用户数据协议将OPC服务器建立，并运用到楼宇自动化系统当中，这样控制的好处是可以通过网络实现了控制单元的联动管理，将原本复杂的楼体管理过程简化，成为共享的管理方式。
用户可以同管理人员一样，对客户端自由访问，实现取代操作站的功能，完成原本相对困难与复杂的操作步骤，让整体系统简化，以及提高系统运行效率。
1.2 楼宇自动化系统的功能上文所述楼宇自动化系统具有各种优点，那么，系统是通过哪些功能实现自动化？1.2.1 将原本数量众多的子系统分类和合理化管理，并且交由系统启动和停止，将原本繁琐的控制工作简化为简单数据处理，通过智能系统，实现对设备状态的实时监控。
1.2.2 设备在运行过程中会产生一定量的历史数据，智能系统就可以很好地将设备运行当中的数据保存记录下来，进行数据分析，科学地管理数据。
楼宇自控的3A与5A指的是什么我们都知道全自从1984年1月在美国出现第一座智能大厦，智慧楼宇的概念已经产生并发展了整整30个年头。
而说到智慧楼宇，就不得不说楼宇自控系统了。
那么，你们可知楼宇自控的3A与5A指的是什么，智能楼宇中又有哪些专业术语呢？一、楼宇自控的3A与5A指的是什么A在住宅领域,是国家建设部对住宅的性能评定等级中的最高等级,较低还有1A和2A;3A 也可表现在写字楼领域,是智能评定等级,主要包括即指BA(楼宇自动化)、OA(办公室自动化)和CA(通讯自动化三个部分;5A主要是指写字楼,是智能评定最高等级,目前在住宅领域应用较少,主要包括五个系统:OA:办公自动化系统CA:通讯自动化系统FA:消防保安监控自动化系统MA:信息处理自动化系统BA:楼宇自动控制系统权威专家认为,网络技术、视频技术、通信技术等新技术的发展使未来智能建筑正朝着集约化、系统化、标准化的方向发展,绿色、环保、节能是智能建筑发展的主流方向,另外,在智能建筑的建设中,应避免重技术、轻管理,重硬轻软的情况,创造出以人为中心的数字化的目前世界各国都在加大力度发展智能建筑,中国也把智能建筑的建设纳入了重要的议程。
权威专家认为,网络技术、视频技术、通信技术等新技术的发展使未来智能建筑正朝着集约化、系统化、标准化的方向发展,绿色、环保、节能是智能建筑发展的主流方向,另外,在智能建筑的建设中,应避免重技术、轻管理,重硬轻软的情况,创造出以人为中心的数字化高效家居及办公环境。
二、智能楼宇有哪些专业术语1.综合布线系统(Generic Cabling System，GCS)综合布线系统是一个模块化、灵活性较高的建筑群内的信息传输系统。
综合布线系统的对象：是建筑物或楼宇内的传输网络，它既能使语音、数据、图像通信设备和交换设备与其它信息管理系统彼此相连,又能使这些设备与外部通信网络相连接。
综合布线系统组成：布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。
告诉你什么是智能建筑5A**大厦智能系统周全完备，由楼宇自动化、信息自动化、消防自动化、安保自动化、办公自动化组成的5A系统以及其分支子系统全面涵盖了对大厦各部位、各方面的监控与管理。
**大厦智能设计以人为本，所有系统的设置、运行诠释着高效、舒适、安全、节能的智能化主题。
BA：建筑设备自动化系统CA：通信系统自动化OA：办公自动化SA：安全防范自动化FA：消防报警自动化什么是5A智能化“5A”是指OA（办公智能化）、BA（楼宇自动化）、CA（通讯传输智能化）、FA（消防智能化）、SA（安保智能化）。
过去也有3A级写字楼的说法，即：OA（办公智能化）、BA （楼宇自动化）、CA（通讯传输智能化），FA（消防智能化）、SA（安保智能化）包含在了BA（楼宇自动化）中，近几年随着高科技智能控制系统在写字楼领域的广泛运用，楼宇控制、消防、安保的智能化程度越来越高，并成为独立的控制子系统，发展成为今天的“5A”。
如果用“5A”评价写字楼的品质等级的话，是一种概念理解上的误区，如果市场上有人打出“超5A级”写字楼的话，那更是一种很不专业的说法。
用5A作为衡量一个写字楼品质等级的话更加有点勉强了，5A写字楼并不是表示写字楼的品质等级，“5A”指的是一个写字楼产品的智能化水平，与写字楼品质有一定关联，但绝对不是划分写字楼等级的标准，“5A”仅仅表示了一个写字楼智能化水平的高低，对写字楼品质有一定的影响，但是决不能说“5A”级写字楼就是甲级写字楼或者是品质最好的写字楼，因为影响写字楼品质的因素很多，比如写字楼的区位、交通、配套、车位、电梯等，智能化程度只是其中的一个方面而已。
□BA楼宇自动化：空调系统：中央空调通风系统由集中制冷、集中制热、新风、空调、温控几部分组成，根据室外气候的变化，对大厦内各楼层、写字间的温度、湿度、新风量进行合理调节，达到办公环境的舒适。
大厦内每个写字间设有液晶调节面板，客户可根据个人感受对温度自行设定。
（1）“3A”智能建筑是指智能大厦具有建筑自动化或楼宇自动化（BA），通信自动化（CA）和办公自动化（OA）功能。
（2）工作区子系统是指终端设备到信息插座的范围（3）水平布线子系统也称作水平子系统，其设计范围是从工作区用得信息插座到配线架。
（4）管理子系统由配线架、理线器、路由器，交换机组成（5）对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为三种不同系统设计等级，他们是基本型、增强型和综合型（6）在双绞线电缆内，不同线对具有不同的扭绞长度，这样作用是抑制串扰（7）一条4对电缆有四种本色，即蓝，橙，绿，棕（8）按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为屏蔽线和非屏蔽线两大类。
通常都采用屏蔽线。
（9）五类UTP 电缆用来支持带宽要求达到百兆以太网的应用，超五类电缆的传输频率为1000Mbps ，六类的带宽为250MHZ(可达600MHz)，七类的带宽可以高达600Mhz。
（10）光纤由三部分组成，即：纤芯、包层和涂覆层。
（11）按传输模式分类，光缆可以分为单模光缆和多模光缆两类。
（12）单模光缆一般采用激光为光源，一般采用1310nm和1550nm波长。
光信号可以沿着光纤的轴向传播，因此光信号的损耗很小，离散也很小，传播距离较远。
多模光缆一般采用的光源是发光二极管，一般采用850nm和1300nm波长。
（13）室外光缆主要适用于综合布线系统中的建筑群子系统。
这类光缆主要有直埋，架空和管道光缆三种。
（14）光纤配线架具有光缆端接，光纤配线，尾纤收容和调线分配等功能。
（15）设备间中应有足够的设备安装空间，一般设备间的面积不应小于5㎡（16）通信行标规定，配线布线子系统的双绞线电缆最大长度为90M（17）配线子系统的网络拓扑结构一般采用星型结构。
（18）双绞线电缆一般以箱为单位，每箱双绞线电缆的长度为305M（19）管理子系统的管理标记通常有电缆标记，插入标记和场标记三种（20）在不同类型的建筑物中，管理子系统常采用单点管理，双点管理两种管理方式（21）综合布线中建筑群配线架（CD）到楼层配线架（FD）间的距离不应超过1500，建筑物配线架（BD）到楼层配线架（FD）的距离不应超过500米。
5A.4c智能化楼宇顶级标配（宝业集团）智能化楼宇5A级集成系统办公楼5A级智能化应用是指符合国家建设部GB/T50314-2006 号关于《智能化建筑设计标准》的5A级标准。
“5A”是指OA（办公智能化）、BA（楼宇自动化）、CA（通讯传输智能化）、FA（消防智能化）、SA（安保智能化），目前5A级为最高标准。
一、Office automatic system办公化系统（OA）主要包括：卫星电视、闭路电视、计算机网络系统等；设施标准：以物业管理，公用信息服务，智能卡管理，商场管理为主的应用软件系统。
二、Building automatic system楼宇设备自动化系统（BA）主要包括：车库自动管理、新风机、风机盘管、送排风、给排水、智能照明系统、楼宇自控系统对冷热源、变配电等系统进行控制等；以状态监视为主，控制启停为辅。
设施标准：1.空调自控系统2.供排水自控系统3.变配电监视系统4.电梯监视系统三、Communication automatic system通讯自动化系统（CA）主要包括：光缆接入、电话线、移动电话网络等、路由器等配置、无线对讲系统等；设施标准：1.综合布线系统：综合布线支持电话系统和计算机网络系统，是一个开放性网络平台。
室内铺设架空地板，地面线槽，网络地板。
设计院完成干路敷设。
提供以5类线为基础的综合布线信息通道。
2.无线通信转发系统：移动信号增强系统，办公楼各层设有移动信号增强系统。
四、Fire automatic system火灾自动报警和消防联动控制系统（FA）主要包括：走廊、办公室、前台、会议室、储藏间、卫生间、休息室都应有消防自动报警和喷淋系统、烟感系统等；设施标准：1.设有智能类比功能的火灾自动报警及自动灭火和消防联动控制。
2.广播音响系统：火灾紧急广播系统与公共广播合用一套广播系统。
五、Safe automatic system安全管理自动化系统（SA）主要包括：设置摄像头和探测器、一卡通系统、监视系统等、门禁系统、排烟系统等；设施标准：1.闭路监视系统：车库出入口，首层大厅设彩色变焦带云台摄象机。
图１ 智能建筑自动化控制
酒店的智能控制主要是由硬件和软件构成的，通过硬件
来实现对整个建筑的静态控制，通过软件来实现对整个建筑
的动态控制，动静结合使整个大楼实现自动化管理，促进建
图２ 智能建筑自动化软件设计
兰博基尼酒店智能建筑的设计中，对其系统进行中文翻译，使工作人员能够快速掌握控制要领，实现对楼宇各方面的控制操作，对建筑的环境进行高效的监控，对以往控制信息进行储存，在一定程度上对整个控制系统进
图３ 智能收发器结构
在对智能节点进行设计时使用的是温度传感器，通过C 语言进行编程，在其中增加了一些特定的楼宇内部自动化函数，进而为总线控制做出良好的对象集合，对此建立良好的
图４ Ｂ／Ｓ结构模式
３ 结 语。
Ⅰ填空题（1）“3A”智能建筑是指智能大厦具有、和功能。
答案：建筑自动化或楼宇自动化（BA），通信自动化（CA），办公自动化（OA）（2）工作区子系统是指到的范围答案：终端设备、信息插座（3）水平布线子系统也称作水平子系统，其设计范围是从工作区用得到。
答案：信息插座，配线架（4）管理子系统由组成答案：配线架、理线器、路由器，交换机（5）对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为三种不同系统设计等级，他们是、和答案：基本型、增强型、综合型（6）在双绞线电缆内，不同线对具有不同的扭绞长度，这样作用是。
答案：抑制串扰（7）双绞线电缆的每一条线都有色标，以易于区分和连接。
一条4对电缆有四种本色，即、、、。
答案：蓝，橙，绿，棕（8）按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为和两大类。
目前在综合布线系统中，除了某些特殊的场合通常都采用。
答案：屏蔽线，非屏蔽线，屏蔽线（9）五类UTP 电缆用来支持带宽要求达到的应用，超五类电缆的传输频率为，六类双绞线电缆支持的带宽为，七类电缆支持的带宽可以高达。
答案：100M/S 250MHZ，1000M/S（10）光纤由三部分组成，即：、和。
答案：纤芯，包层，涂覆层（11）按传输模式分类，光缆可以分为和两类。
答案单模光缆和多模光缆（12）单模光缆一般采用为光源，一般采用和波长。
光信号可以沿着光纤的轴向传播，因此光信号的损耗很小，离散也很小，传播距离较远。
多模光缆一般采用的光源是，一般采用和波长。
答案：激光，1310nm，1550nm 发光二极管850nm1300nm（13）室外光缆主要适用于综合布线系统中的子系统。
这类光缆主要有、和三种。
答案：建筑群，（14）光纤配线架具有、、和等功能。
答案：光缆端接，光纤配线，尾纤收容，调线分配（15）设备间中应有足够的设备安装空间，一般设备间的面积不应小于。
答案：5㎡（16）我国通信行业标准规定，配线布线子系统的双绞线电缆最大长度为答案：90M（17）配线子系统的网络拓扑结构一般采用星型结构。
智能建筑与楼宇自动化摘要：智能建筑的概念和楼宇自动化系统简介，并列举了当今几大楼宇自控生产厂商的自控系统功能简介和实际运用。
关键词：智能建筑楼宇自动化系统概念一关于智能建筑智能建筑的概念，在本世纪末诞生于美国。
第一幢智能大厦于1984年在美国哈特福德（Hartford）市建成。
我国于90年代才起步，但迅猛发展势头令世人瞩目。
智能建筑是信息时代的必然产物，建筑物智能化程度随科学技术的发展而逐步提高。
当今世界科学技术发展的主要标志是4C技术（即Computer计算机技术、Contro控制技术、Communication通信技术、CRT图形显示技术）。
将4C技术综合应用于建筑物之中，在建筑物内建立一个计算机综合网络，使建筑物智能化。
4C技术仅仅是智能建筑的结构化和系统化。
智能建筑应当是：“通过对建筑物的4个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理又拥有高效率的幽雅舒适、便利快捷、高度安全的环境空间。
智能建筑物能够帮助大厦的主人，财产的管理者和拥有者等意识到，他们在诸如费用开支、生活舒适、商务活动和人身安全等方面得到最大利益的回报。
”建筑智能化结构是由三大系统组成：楼宇自动化系统(BAS)、办公自动化系统(OAS)和通信自动化系统(CAS)二、楼宇自动化系统简介楼宇自动化系统也叫建筑设备自动化系统(BuidingAutomationSystem简称BAS)，是智能建筑不可缺少的一部分，其任务是对建筑物内的能源使用、环境、交通及安全设施进行监测、控制等，以提供一个既安全可靠，又节约能源，而且舒适宜人的工作或居住环境。
（一）楼宇自动化系统将实现如下主要功能：1.中央空调系统的监控管理（1）监视控制整个大厦的空调系统（包括：风机盘管控制、冷热水泵旁通控制、冷却水塔进水控制等；（2）通过冷冻水的供/回水温度和流量测量、自动计算出空调系统的冷负荷，并在楼宇自动化系统的CRT上显示；（3）根据实际的冷负荷通过空调冷冻水机组带的群控装置来决定冷冻水机组的启停数，以达到最佳的节能效果；（4）测量并自动控制冷冻水系统供/回水总管的差压，维持系统要求的差压值；（5）冷冻水泵/冷却水泵的联锁控制，当一台冷冻水泵发生故障时，自动投入备用水泵；（6）监控空调系统的如下设备：空调柜机、风机盘管、新风机组、排风机（含正压风机）、冷水机组、冷冻水泵、冷却水泵、冷却塔、集水器、冷冻水膨胀水箱。
2.给排水系统的监控管理（1）楼宇自动化系统将监控给排水系统的所有水泵的运行状态。
（2）楼宇自动化系统将对给排水系统的设备运行时间、状态、水量、压力值进行记录。
（3）当水泵出现故障时，楼宇自动化系统会通过联锁控制备用泵自动投入运行。
（4）监控给排水系统的如下设备：生活给水泵、消防给水泵、自动喷淋泵、稳压水泵、排污泵、屋顶水池、地下水池、污水池、给排水监控系统。
3.供配电监控系统变配电系统正常运行，可靠供电是智能大厦安全使用的保证。
因此，智能大厦的控制中心要控制、监视、记录供电系统的运行情况，主要包括：（1）高压系统：进线与蹭联络断路器状态控制监测、电压、电流、频率、有功功率、无功功率、变压器温度及故障状态显示与报警（2）低压系统：进线与联络断路器状态控制监测、电压、电流、功率因数、重要输出支路断路状态监控、故障情况显示、报警；（3）直流系统：交流电源主进线断路器控制、直流输出、电压、电流及故障状态显示报警（4）发电机系统：发电机启动、供电、主断路器状态、电压、电流、频率、转速、油箱位高低、水温等显示、故障报警、断路器状态控制（5）照明系统：根据大厦内的使用功能、分成不同的区域照明，如办公室照明、走廊照明、大厦立面照明、航空障碍灯照明、室外环境照明等，按照时间顺序及使用需要，由中央监控系统控制开、关状态，故障显示。
三、楼宇自动化控制系统的原理楼控系统采用的是基于现代控制理论的集散型计算机控制系统，也称分布式控制系统(Distributedcontro systems简称DCS)。
它的特征是“集中管理分散控制”，即用分布在现场被控设备处的微型计算机控制装置(DDC)完成被控设备的实时检测和控制任务，克服了计算机集中控制带来的危险性高度集中的不足和常规仪表控制功能单一的局限性。
安装于中央控制室的中央管理计算机具有CRT显示、打印输出、丰富的软件管理和很强的数字通信功能，能完成集中操作、显示、报警、打印与优化控制等任务，避免了常规仪表控制分散后人机联系困难、无法统一管理的缺点，保证设备在最佳状态下运行。
四、楼宇自动化系统设备的发展历史及相关产品简介楼宇设备自动化系统到目前为止已经历了四代产品：第一代：CCMS中央监控系统(20世纪70年代产品)BAS从仪表系统发展成计算机系统，采用计算机键盘和CRT构成中央站，打印机代替了记录仪表，散设于建筑物各处的信息采集站DGP(连接着传感器和执行器等设备)通过总线与中央站连接在一起组成中央监控型自动化系统。
DGP 分站的功能只是上传现场设备信息，下达中央站的控制命令。
一台中央计算机操纵着整个系统的工作。
中央站采集各分站信息，作出决策，完成全部设备的控制，中央站根据采集的信息和能量计测数据完成节能控制和调节。
第二代：DCS集散控制系统(20世纪80年代产品)随着微处理机技术的发展和成本降低，DGP分站安装了CPU，发展成直接数字控制器DDC。
配有微处理机芯片的DDC分站，可以独立完成所有控制工作，具有完善的控制、显示功能，进行节能管理，可以连接打印机、安装人机接口等。
BAS由4级组成，分别是现场、分站、中央站、管理系统。
集散系统的主要特点是只有中央站和分站两类接点，中央站完成监视，分站完成控制，分站完全自治，与中央站无关，保证了系统的可靠性。
第三代：开放式集散系统(20世纪90年代产品)随着现场总线技术的发展，DDC分站连接传感器、执行器的输人输出模块，应用ON现场总线，从分内部走向设备现场，形成分布式输入输出现场网络层，从而使系统的配置更加灵活，由于onWorks技术的开放性，也使分站具有了一定程度的开放规模。
BAS控制网络就形成了3层结构，分别是管理层(中央站)、自动化层(DDC分站)和现场网络层(ON)。
第四代：网络集成系统(21世纪产品)随着企业网Intranet建立，建筑设备自动化系统必然采用Web技术，并力求在企业网中占据重要位置，BAS中央站嵌入Web服务器，融合Web功能，以网页形式为工作模式，使BAS与Intranet成为一体系统。
网络集成系统(EDI)是采用Web技术的建筑设备自动化系统，它有一组包含保安系统、机电设备系统和防火系统的管理软件。
EBI系统从不同层次的需要出发提供各种完善的开放技术，实现各个层次的集成，从现场层、自动化层到管理层。
EBI系统完成了管理系统和控制系统的一体化。
目前，规模和影响较大的楼宇设备供应公司有美国霍尼维尔公司、江森公司、KMC公司、德国西门子公司等。
楼宇自动化控制技术在我国还是一个新兴的技术领域，随着更多智能建筑的出现，将有更加先进的技术补充到这一领域中，使这一技术更加成熟、完善。
五、楼宇设备供应公司系统及功能简介：1．美国江森自控Metasys系统.Metasys的系统结构及硬件说明要想建成一个智能建筑，一个高素质的楼宇自控系统是不可缺少的，JOHNSON CONTROS的Metasys系统的系统结构如下：JOHNSON CONTROS的Metasys楼宇自按系统是由中央操作站（OWS）、网络控制器（NCU）、直接数字控制器（DDC）等组成，通过Ethernet网（N1网）将中央操作站及网络控制器各节点连接起来，Ethernet/IP使用标准的网络硬件在网络控制器与用户操作站之间完善地传递信息。
同时安装在建筑物各处的直接数字控制器（DDC），将通过现场总线（N2网）连接到网络控制器上，与其它网络控制器上的直接数字控制器及中央操作站保持紧密联系。
现场需监控设备上的传感器及执行器等连接至以上各直接数字控制器内。
从而实现分散控制、集中管理。
以下分别对这些硬件设备做详细说明：1.1通讯网络操作站及网络控制单元之间最常用的连接方式是N1通讯网络。
这构造采用以太网（ETHER-->）技术，通过一张ETHER-->卡（网络介面卡），在N1线上通讯。
网络设置N1网可以设置成总线型、星型和混合型结构。
它使N1网可以方便、经济地安装及扩展。
N1网可以使用同轴电缆、双绞线、光纤或它们的组合。
NCU和操作站可以直接支持同轴电缆，并可方便地加上适配器连接光纤回路。
每段N1网的最长距离取决于所采用的媒质及网络上节点的数量。
采用有源分流器可以延伸连接线的长度。
两个节点间最长距离可达到6.4公里。
开放式的结构和互连性ETHER-->广泛应用于工业和楼宇自动化领域。
众多的第三者供应商都支持这个标准并提供ETHER-->设备，如分流器及应用软件。
这意味着不用供应商提供的产品可以直接互换，使用户有更多的产品选择并且不会依赖于某一个供应商。
N1网上之通讯种类数据库之上传与下载、对现场设备之指令和状态之讯息等。
各节点均具备动态访问（Dynamic Data Access）功能，即无论N1网上任何操作站或任何一个NCU上，均可以对全部的数据实现检测或控制。
动态数据存取很多系统都只容许有限度的资料分类，Metasys系统却能容许在N1总线上每个组件与组件间的自由通讯。
这便是METASYS系统的一个独特之处——动态数据存取，加快了大量讯息传递之速度。
双重on Works N2总线之运作是由在on Works N2网上之NCU监控。
如其中一条线发生故障（即在N2网上之某一点没有接收讯号），NCU会发出指令以恢复正常通讯。
1.2操作站METASYS系统根据大楼的具体功能要求，我们对操作站的介面，特性，功能做了一系列的改进，增加了许多更直观的视觉显示效果，并且通过OPC（OE for process Contro）软件技术使所有的设备管理系统均可在简单明了的图形显示下集中完成，目前我们称改进后的操作站系统为M5，现就其几项主要的特征说明如下：多屏显示在一个操作员面显示监控庞大的集中自动化系统的所有信息是一个大难题，而M5操作站采用屏幕管理系统解决了这个困难，大型建筑物、多建筑群及多种网络均可采用此项技术以支持多屏显示。
现存图形的重复利用无论是Johnson Contros工作站内的图形，或是其它的图形格式，Metasys操作站都能再利用它们。
绘图软件Core Draw，Visio及AutoCad，同数码像机、视像抓取卡及数字扫描仪一样均能提供丰富的图形资源，操作站的灵活性大大减少了程序员和操作者的工作。
