清华大学电机系复试题整理

电磁场1、麦克斯韦方程包括全电流定律、电磁感应定律、磁通连续定律、高斯定律。

其中全电流定律表明传导电流和变化的电场都能产生磁场；电磁感应定律表明电荷和变化的磁场都能产生电场；磁通连续定律表明恒定磁场是一个无源无散场，磁场中任一闭合面均不发出也不终B线，B线是连续的、无头无尾的闭合曲线；高斯定律表明电荷以发散的方式产生电场。

2、霍尔效应是什么？什么是罗果夫斯基线圈？霍尔效应是指在磁场中的载流导体上出现横向电势差的现象。

罗果夫斯基线圈是一种利用电磁感应原理和全电流定律，测量大冲击电流（几十kA到几百kA）或冲击电流的时间变化率的装置。

3、坡印亭矢量？坡印亭矢量是电场强度和磁场强度的叉积，其方向表示能量流动的方向，大小表示单位时间内穿出单位垂直面积的能量。

单位是瓦每平方米。

坡印亭定理是电磁场中的能量守恒定理，其表示能量向外的传输等于储能的减少、功率的消耗和电源的供能的代数和。

4、自由电荷和束缚电荷的区别，电介质极化和导体静电感应的区别？自由电荷是指导体中的自由电子（金属中）、离子（气体或液体中）等在受到电场力时可以自由运动的电荷。

束缚电荷是指电介质中被原子内力、分子内力或分子间束缚着的带电粒子，它们在电场力的作用下可以有微小的移动，但不能离开分子的范围。

电介质的极化是指在外加电场中电介质的分子或原子形成电偶极子，在电介质的表面出现正和负束缚电荷的现象。

极化后，束缚电荷在电介质中所建立的电场一般可以减弱外加电场。

导体的静电感应是指在外加电场中导体的自由电荷移动，积累在导体表面并建立电场，直至其表面电荷建立的电场与外加电场在导体中处处相抵为止的现象。

由于有静电感应，静电场中的导体内部无电荷，电荷只能分布在导体表面；导体内处处电场强度为零；导体表面附近场强与表面垂直；导体为一等势体，导体表面为等势面。

5、静电屏蔽电磁屏蔽静磁屏蔽的区别静电屏蔽是利用静电平衡时导体内部的场强为零这一规律制成的可以屏蔽电场的屏蔽装置。

电气研究生复试面试问题参考主要涉及科目：高电压与绝缘技术/电气工程基础(上下册)/电机学电机学：1.电机中三相短路电流与单相短路电流的大小比较，及其原因（拓展：为什么在电网中比较结果与电机中相反）2.如何减少发电机损耗3.异步电动机与同步电动机的选择比较（具体就经济and技术两方面比较）4.转差率5.单机无穷大系统中增大原动机输出，发电机转子会有什么变化电气工程基础：1.交流输电与直流输电的区别，优缺点比较2.高压与低压的分界点，多少以上不考虑放电3.过电压的分类(涉及问题较多，比如：切空变原理，为什么要切掉空载变压器，谐振过电压原理…)4.叙述什么是一次设备与二次设备，以及两者之间通过什么连接5.为什么电力系统中多考虑单相短路问题6.中性点接地：接地方式应用场合；电缆供电选择哪种接地方式；对接地电阻的要求，选取原则；接地电阻比较大的危害7.主接线方式：电力系统对主接线的基本要求；500kv采取的主接线方式；旁路母线作用；双母线供电与单母线带旁路母线运行的异同8.电压等级，以及相应的输电线，四分裂等等9.断路器分合闸操作顺序10.自耦变与三卷变的比较11.变压器励磁涌流产生的原因及其特点12.经济调度定义13.电力系统稳定性问题分类：（功角稳定性、频率稳定性、电压稳定性），分别叙述定义以及相应的调节措施14.谐波问题：电力系统谐波产生原因，危害及其抑制措施；谐波源有哪些15.稳态短路电流与突然短路电流的比较，并分析原因16.叙述暂态稳定与静态稳定高电压与绝缘技术：1.雷电放电过程，放电特性曲线2.闪络的形成，及其原因3.放电的形成过程其它：1.输电方面，假如该区只有一户人家，并且距离发电厂变电站较远，应该采取什么措施维持经济效益？2.3.4.5.6.60w灯泡与100w灯泡相连，为何60w灯泡较亮？打雷天气，为什么不能在树下避雨线路烧坏的主要原因是什么由于北京环境问题，是否可以把北京发电厂等都关闭，完全采取由外地供电？如果采取空间供电站供电，需要解决的主要问题是什么；空间供电站与传统电力系统供电有什么差别7.目前电力系统所面临的主要问题；当前环境下的实际电力系统状况与所学课本中描述的电力系统由何差别；新能源、智能电网等对传统电力系统产生了什么影响；如何将互联网与电力系统连接起来（能源互联网）8.电力系统能否推进市场化9.两变压器，一台绕组用铜线，一台用铝线，运行方面会有什么差异10.现代高压输电与传统高压的差别；为什么要实施特高压输电；高电压方面最应该解决的问题11.负荷预测：负荷预测场合，预测方法，为什么要采取负荷预测12.对中国电网整体构架有什么认识？13.做到能量供需平衡的主要困难是什么，调度中有哪些手段保证供需平衡？课外：1.你认为研究生阶段学习与本科生阶段学习有何差异2.如果有做科研项目:你在小组中主要负责的是什么；你认为做科研最重要的是什么；你最大的收获是什么；如何查阅文献获取所需知识；还有与项目相关的专业性问题3.最擅长的科目是什么，（然后就会问你和该科目的问题）4.理想的工作（然后会问何该工作有关的专业问题，比如调度…）5.对专业的理解，以及如何将各个科目串通6.是否关注和电气相关的杂志英文环节1.英文自我介绍，之后老师会用英文提问一些较简单问题，比如用英文介绍家乡，自己的课余爱好，喜欢的电影等等2.会随机提问一些中文词汇，让翻译成英文，比如电磁兼容、知识产权版护法等。

第1篇一、电路原理部分1. 题目：请简述基尔霍夫电压定律和基尔霍夫电流定律，并举例说明。

解析：基尔霍夫电压定律（KVL）指出，在任意闭合回路中，各段电压的代数和为零。

基尔霍夫电流定律（KCL）指出，在任意节点处，流入节点的电流之和等于流出节点的电流之和。

这两个定律是电路分析的基础，对于解决复杂的电路问题具有重要意义。

2. 题目：试证明欧姆定律，并说明其在电路分析中的应用。

解析：欧姆定律指出，在恒定温度下，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。

公式为：I = U/R。

欧姆定律在电路分析中广泛应用于计算电路中的电流、电压和电阻。

3. 题目：简述电路的三种状态：静态、稳态和暂态，并举例说明。

解析：电路的三种状态分别是静态、稳态和暂态。

静态是指电路中各元件的电压、电流和功率均处于稳定状态；稳态是指电路中各元件的电压、电流和功率在经过一段时间后达到稳定状态；暂态是指电路在受到外界干扰后，电压、电流和功率等参数发生变化的过程。

举例：一个初始电压为零的电容，在接通电源后，电压逐渐上升，经过一段时间后达到稳定状态。

4. 题目：请说明电路的线性特性，并举例说明。

解析：电路的线性特性是指电路中电压、电流和功率之间的关系为线性关系。

即当输入信号增加一定比例时，输出信号也增加相同的比例。

线性电路具有叠加原理，即多个信号同时作用于电路时，输出信号等于各信号单独作用于电路时输出信号的代数和。

举例：线性电阻、线性电容和线性电感。

5. 题目：简述电路的串联和并联，并说明它们的等效电路。

解析：电路的串联是指将多个元件依次连接，电流只能沿着一个路径流动。

串联电路的等效电路为总电阻等于各电阻之和。

电路的并联是指将多个元件的端点分别连接在一起，电压相同。

并联电路的等效电路为总电阻的倒数等于各电阻倒数之和。

二、模拟电子技术部分1. 题目：请简述晶体管的三种工作状态：截止、放大和饱和，并说明其特点。

解析：晶体管的三种工作状态分别是截止、放大和饱和。

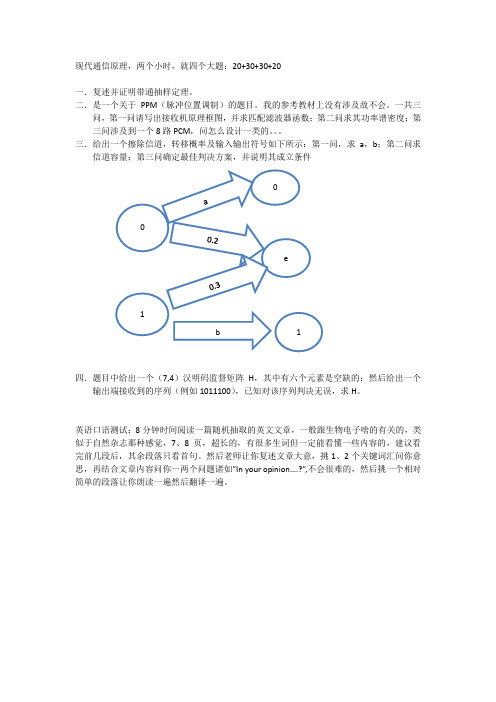

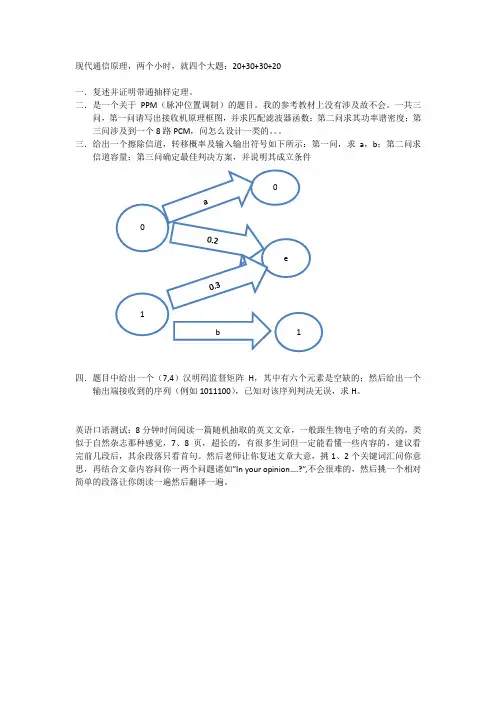

现代通信原理，两个小时，就四个大题：20+30+30+20
一．复述并证明带通抽样定理。

二．是一个关于PPM（脉冲位置调制）的题目。

我的参考教材上没有涉及故不会。

一共三问，第一问请写出接收机原理框图，并求匹配滤波器函数；第二问求其功率谱密度；第三问涉及到一个8路PCM，问怎么设计一类的。

三．给出一个擦除信道，转移概率及输入输出符号如下所示：第一问，求a，b；第二问求信道容量；第三问确定最佳判决方案，并说明其成立条件
四．题目中给出一个（7,4）汉明码监督矩阵H，其中有六个元素是空缺的；然后给出一个输出端接收到的序列（例如1011100），已知对该序列判决无误，求H。

英语口语测试：8分钟时间阅读一篇随机抽取的英文文章，一般跟生物电子啥的有关的，类似于自然杂志那种感觉，7、8页，超长的，有很多生词但一定能看懂一些内容的，建议看完前几段后，其余段落只看首句。

然后老师让你复述文章大意，挑1、2个关键词汇问你意思，再结合文章内容问你一两个问题诸如”In your opinion….?”,不会很难的，然后挑一个相对简单的段落让你朗读一遍然后翻译一遍。

电气研究生复试面试问题参考主要涉及科目：高电压与绝缘技术/电气工程基础(上下册)/电机学电机学：1.电机中三相短路电流与单相短路电流的大小比较，及其原因（拓展：为什么在电网中比较结果与电机中相反）2.如何减少发电机损耗3.异步电动机与同步电动机的选择比较（具体就经济and技术两方面比较）4.转差率5.单机无穷大系统中增大原动机输出，发电机转子会有什么变化电气工程基础：1.交流输电与直流输电的区别，优缺点比较2.高压与低压的分界点，多少以上不考虑放电3.过电压的分类(涉及问题较多，比如：切空变原理，为什么要切掉空载变压器，谐振过电压原理…)4.叙述什么是一次设备与二次设备，以及两者之间通过什么连接5.为什么电力系统中多考虑单相短路问题6.中性点接地：接地方式应用场合；电缆供电选择哪种接地方式；对接地电阻的要求，选取原则；接地电阻比较大的危害7.主接线方式：电力系统对主接线的基本要求；500kv采取的主接线方式；旁路母线作用；双母线供电与单母线带旁路母线运行的异同8.电压等级，以及相应的输电线，四分裂等等9.断路器分合闸操作顺序10.自耦变与三卷变的比较11.变压器励磁涌流产生的原因及其特点12.经济调度定义13.电力系统稳定性问题分类：（功角稳定性、频率稳定性、电压稳定性），分别叙述定义以及相应的调节措施14.谐波问题：电力系统谐波产生原因，危害及其抑制措施；谐波源有哪些15.稳态短路电流与突然短路电流的比较，并分析原因16.叙述暂态稳定与静态稳定高电压与绝缘技术：1.雷电放电过程，放电特性曲线2.闪络的形成，及其原因3.放电的形成过程其它：1.输电方面，假如该区只有一户人家，并且距离发电厂变电站较远，应该采取什么措施维持经济效益？2.60w灯泡与100w灯泡相连，为何60w灯泡较亮？3.打雷天气，为什么不能在树下避雨4.线路烧坏的主要原因是什么5.由于北京环境问题，是否可以把北京发电厂等都关闭，完全采取由外地供电？6.如果采取空间供电站供电，需要解决的主要问题是什么；空间供电站与传统电力系统供电有什么差别7.目前电力系统所面临的主要问题；当前环境下的实际电力系统状况与所学课本中描述的电力系统由何差别；新能源、智能电网等对传统电力系统产生了什么影响；如何将互联网与电力系统连接起来（能源互联网）8.电力系统能否推进市场化9.两变压器，一台绕组用铜线，一台用铝线，运行方面会有什么差异10.现代高压输电与传统高压的差别；为什么要实施特高压输电；高电压方面最应该解决的问题11.负荷预测：负荷预测场合，预测方法，为什么要采取负荷预测12.对中国电网整体构架有什么认识？13.做到能量供需平衡的主要困难是什么，调度中有哪些手段保证供需平衡？课外：1.你认为研究生阶段学习与本科生阶段学习有何差异2.如果有做科研项目:你在小组中主要负责的是什么；你认为做科研最重要的是什么；你最大的收获是什么；如何查阅文献获取所需知识；还有与项目相关的专业性问题3.最擅长的科目是什么，（然后就会问你和该科目的问题）4.理想的工作（然后会问何该工作有关的专业问题，比如调度…）5.对专业的理解，以及如何将各个科目串通6.是否关注和电气相关的杂志英文环节1.英文自我介绍，之后老师会用英文提问一些较简单问题，比如用英文介绍家乡，自己的课余爱好，喜欢的电影等等2.会随机提问一些中文词汇，让翻译成英文，比如电磁兼容、知识产权版护法等。

清华考研详解与指导复试过程：初试过后，我估分为370~400，因为今年电路比去年电路简单不少，所以觉得复试线可能会涨，我就在复试线附近徘徊，很可能就进不去复试，所以寒假在家期间并没有怎么看自控，回到学校后才认真看清华那两本教材。

后面知道分数了380+，只比去年高几分，心里依旧悬着，不过还是看自控准备复试。

复试有笔试和面试两个环节今年自控笔试题目比较简单，计算量小。

第一大题为10个判断问答题，主要考察基本概念掌握，比较灵活；第二大题为6个小型计算题，后面是四道大题，考到的有比例校正、求能控标准型、极点配置、最优控制等，有些记不大清楚了。

面试是最重要的，共有4个环节。

我上午的面试情况可以说很糟糕，第一个环节是自我介绍，一分钟左右，要展示自己的亮点。

当时我以为老师会拿着我的自述材料看，那上面写了我大学的成绩排名、竞赛获奖和项目等比较硬性的东西，所以自我介绍时我主要说了自己的性格之类的，但是后来聊天时老师问我是不是党员，我就愣住了，我的自述材料第一部分就写着自己在什么时候加入了中国共产党，可能老师就没看我的自述材料。

第二个环节是考察英语能力，给一段专业文章然后先让你看一下，然后读一遍再翻译，一般会有几个短句一个长句。

我当时确实有些紧张，没能静下心来仔细理解，所以读的还可以，但翻译却是草草了事。

第三个环节是抽题，我们这组和往年一样，至少要回答3道题，最多抽4道，其中可以放弃一道，每门科目最多抽两道，但后来听说今年其它一些组每门科目只能抽一道题了。

我之前在网上和辅导机构里看过一些，但是一道都没能碰上。

我先抽了两道数学题，特别简单1）已知A特征值为u，求A’、A^2、A^(-1)的特征值；2）问一个数列的收敛性，就是p级数的正负交错。

后面我抽的是自控，但是答的很差：1）奈奎斯特判据是什么？能否用它来判断复平面上某一局部极点的个数？这个题第一问还好说，但第二问我没见过这么问的，所以当时脑袋就卡壳了，我说我试着回答一下，然后说第一问刚说个开头，语言没怎么组织，老师便说你再选一道吧！我就又选了一道自控。

清华电气复试参考书摘要：1.清华电气考研复试概述2.清华电气考研复试考试内容3.清华电气考研复试参考书目4.清华电气考研复试备考建议正文：一、清华电气考研复试概述清华大学作为我国顶级高校之一，其电气工程专业在国内乃至国际上享有盛誉。

对于报考清华电气工程专业的考生而言，通过初试只是迈向成功的第一步，而复试则是决定能否被录取的关键环节。

本文将为您详细介绍清华电气考研复试的相关信息，帮助您更好地备考。

二、清华电气考研复试考试内容清华电气考研复试主要分为两部分：专业面试和笔试。

1.专业面试：面试主要考察考生对电气工程专业知识的掌握程度、实际应用能力以及综合素质。

面试时，考官会提问与电气工程相关的问题，如基本概念、原理、应用等，考生需结合自己的专业知识和实际经验进行回答。

2.笔试：笔试主要测试考生的电气工程基础知识和相关技能。

考试科目通常包括电动力学、信号与系统、电磁场理论等。

需要注意的是，笔试题目难度较大，考生需要具备较强的理论知识和计算能力。

三、清华电气考研复试参考书目以下是一些建议的参考书目，考生可根据自己的实际情况选择合适的书籍进行复习：1.电动力学：《电动力学》，高教出版社，1997 年，第二版，郭硕鸿；《电磁场理论》，清华大学出版社，2001 年，王蔷、李国定、龚克。

2.信号与系统：《信号与系统》上册、下册，高教出版社，2000 年，第二版（2000 年至今已印10 次，都可），郑君里等。

3.电磁场理论：《电磁场理论》，清华大学出版社，2001 年，王蔷、李国定、龚克。

需要注意的是，以上参考书目并非官方指定，仅供参考。

考生在复习过程中还应关注清华大学电气工程系的课程设置、教学大纲等，以更好地把握考试重点。

四、清华电气考研复试备考建议1.提前准备：复试时间通常在初试结束后几个月内，考生应提前做好复习计划，确保在规定时间内完成复习任务。

2.强化基础知识：复试对电气工程基础知识的考察较为严格，考生应重点复习相关理论知识，加强对基本概念、原理的理解和应用能力。

电机学1、什么是直流电机直流电机是实现机械能和直流电能之间相互转换的旋转电机。

直流电机本质上是交流电机，需要通过整流或逆变装置与外部电路相连接。

常见的是采用机械换向方式的直流电机，它通过与电枢绕组一同旋转的换向器和静止的电刷来实现电枢绕组中交变的感应电动势、电流与电枢外部电路中直流电动势、电流间的换向。

（实质是一台有换向装置的交流电机）2、同步机和异步机的区别同步电机定子交流电动势和交流电流的频率，在极对数一定的条件下，与转子转速保持严格的同步关系。

同步电机主要用做发电机，也可以用作电动机，还可以用作同步调相机（同步补偿机）。

同步电机可以通过调节励磁电流来调节无功功率，从而改善电网的功率因数。

（同步电动机主要用于功率比较大而且不要求调速的场合。

同步调相机实际上就是一台并联在电网上空转的同步电动机，向电网发出或者吸收无功功率，对电网无功功率进行调节。

）异步电机是一种转速与电源频率没有固定比例关系的交流电机，其转速不等于同步转速，但只要定转子极对数相等，无论转子转速如何，定、转子磁动势都以同步转速相对于定子同向旋转，即二者总是相对静止。

异步电机主要用作电动机，缺点是需要从电网吸收滞后的无功功率，功率因数总小于1。

异步电机也可作为发电机，用于风力发电场和小型水电站。

3、什么是电枢反应？直流电机是否有电枢反应？对于同步电机来说，电枢反应是指基波电枢磁动势对基波励磁磁动势的影响。

直流电机也有电枢反应，是指电枢磁动势对励磁磁动势产生的气隙磁场的影响。

4、异步机的转子有那几种折合方式？异步电机转子的折合算法主要包括频率折合和转子绕组折合，原则是保持转子基波磁动势不变，对定子侧等效。

在进行这两种折合之前还有一个转子位置角的折合。

5、电动机为什么会转？都是由于转子上的绕组受到了电磁力，产生拖动性电磁转矩而带动转子转动。

具体来说，同步电机是由于定子绕组通入三相对称电流，产生旋转磁场，相当于旋转磁极，使得同步电动机转子磁极吸引而同步旋转。

机电专业复试题目及答案一、选择题1. 电机的额定功率是指（）。

A. 最大功率B. 额定电压下的功率C. 额定转速下的功率D. 额定电流下的功率答案：B2. PLC（可编程逻辑控制器）是一种（）。

A. 微处理器B. 微控制器C. 计算机D. 通信设备答案：B3. 在机械设计中，静平衡是指（）。

A. 转子在任何位置都保持平衡B. 转子在某一位置保持平衡C. 转子在任意两个位置保持平衡D. 转子在所有位置都保持平衡答案：B二、简答题1. 简述伺服电机与普通电机的区别。

答案：伺服电机是一种高精度的电机，它能够根据控制信号精确地控制转速、位置和力矩。

伺服电机通常配备有编码器，能够实时反馈电机轴的转动情况，实现闭环控制。

而普通电机则没有这种高精度控制能力，通常只用于简单的开/关控制。

2. 请解释什么是数控机床的“五轴联动”。

答案：五轴联动是指数控机床在加工过程中，能够同时控制五个运动轴（通常是X、Y、Z三个直线轴和两个旋转轴），实现复杂的空间曲面加工。

这种技术可以提高加工精度和效率，适用于复杂形状零件的加工。

三、计算题1. 已知一个直流电机的额定电压为220V，额定电流为10A，求其额定功率。

答案：额定功率P = U × I = 220V × 10A = 2200W2. 某机械系统的惯性矩为0.05 kg·m²，扭矩为30 N·m，求系统的角加速度。

答案：角加速度α = 扭矩 / 惯性矩= 30 N·m / 0.05 kg·m² = 600 rad/s²四、论述题1. 论述现代机电一体化技术在工业自动化中的应用及其重要性。

答案：现代机电一体化技术是将机械、电子、计算机、控制等技术集成在一起，形成高度自动化的系统。

在工业自动化中，机电一体化技术的应用可以提高生产效率、降低成本、提升产品质量。

它通过传感器获取生产过程中的各种参数，利用计算机进行数据处理，并通过控制器实现精确控制。

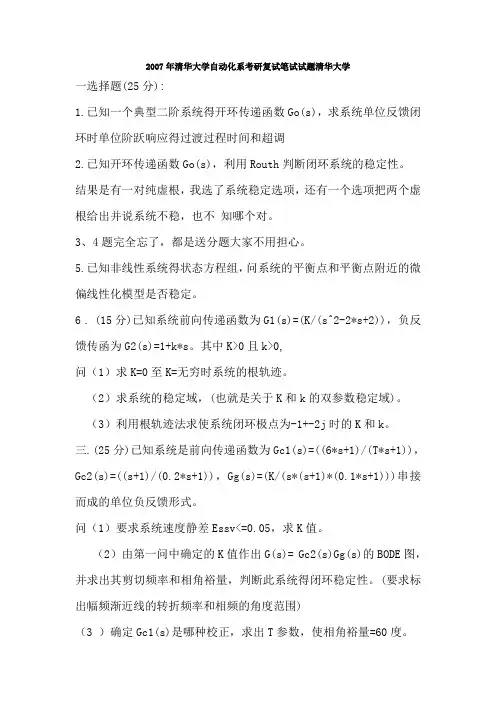

2007年清华大学自动化系考研复试笔试试题清华大学一选择题(25分):1.已知一个典型二阶系统得开环传递函数Go(s)，求系统单位反馈闭环时单位阶跃响应得过渡过程时间和超调2.已知开环传递函数Go(s)，利用Routh判断闭环系统的稳定性。

结果是有一对纯虚根，我选了系统稳定选项，还有一个选项把两个虚根给出并说系统不稳，也不知哪个对。

3、4题完全忘了，都是送分题大家不用担心。

5.已知非线性系统得状态方程组，问系统的平衡点和平衡点附近的微偏线性化模型是否稳定。

6 . (15分)已知系统前向传递函数为G1(s)=(K/(s^2-2*s+2))，负反馈传函为G2(s)=1+k*s。

其中K>0且k>0,问（1）求K=0至K=无穷时系统的根轨迹。

（2）求系统的稳定域，(也就是关于K和k的双参数稳定域)。

（3）利用根轨迹法求使系统闭环极点为-1+-2j时的K和k。

三.(25分)已知系统是前向传递函数为Gc1(s)=((6*s+1)/(T*s+1))，Gc2(s)=((s+1)/(0.2*s+1))，Gg(s)=(K/(s*(s+1)*(0.1*s+1)))串接而成的单位负反馈形式。

问（1）要求系统速度静差Essv<=0.05，求K值。

（2）由第一问中确定的K值作出G(s)= Gc2(s)Gg(s)的BODE图，并求出其剪切频率和相角裕量，判断此系统得闭环稳定性。

(要求标出幅频渐近线的转折频率和相频的角度范围)（3 ）确定Gc1(s)是哪种校正，求出T参数，使相角裕量=60度。

四（15分）已知一个三阶线性时不变系统得状态方程（A，B，C）问（1 ）求系统得状态转移矩阵（2）已知系统状态初值，求系统的时间响应。

五(20分)已知一个三阶线性时不变系统得状态方程（A，B，C），9 W- F7 }问（1）判断系统得状态可控性和可观性。

（2 ）若系统不完全可控，进行可控性分解并判断利用状态反馈能否将系统闭环极点配置在给定的三个极点上。

清华考研详解与指导清华大学《827电路原理》考研真题一、综述827电路原理试题较之往年覆盖面广，综合性强，重基础，重计算，重速度。

其中，对正弦稳态电路的考察有所加强，而动态电路部分相对削弱，现在对各题分述如下。

二、分述1、（1）理想变压器+并联谐振：理想变压器的副边借有并联的电感与电容，告诉了电感与电容支路的电流表读数相等，由这个条件可求出电路工作的频率值，再代入原边的电感值计算得到原边电路的阻抗，最后求出原边电流；(2)卷积：是一个指数函数和一个延时正比例函数的卷积，直接用公式计算即可，可以把指数函数选作先对称后平移的项，这样只需分三个时间段进行讨论即可；2、三相电路：（1）电源和负载均为星形连接，且三相对称，直接抽单相计算线电流；（2）共B接法的二表法测电路的三相有功功率，要画图和计算两块功率表的读数，注意的读数为负数；（3）当A相负载对中性点短路后求各相电源的有功，先用节点法求出各相电流，再计算各相电源的有功功率；3、理想运放的问题：共有2级理想运放，其中第一级为负反馈，第二级为正反馈，解答时先要判断出这一信息，然后（1）求第一级的输出，因为第一级运放是负反馈，故可以用“虚断”和“虚短”，得到输出（实为一个反向比例放大器）；（2）求第二级的输出，因为是正反馈，所以“虚断”仍成立，但“虚短”不成立，不过，由正反馈的性质，运放要么工作在正向饱和区，要么工作在反向饱和区，即输出始终为，故可以假设输出为其中一个饱和电压，比较反相输入端和非反相输入端的电压值即可确定第二级的输出（实为一个滞回比较器）；4、一阶电路的方框图问题：动态元件是电容，它接在方框左端，首先告诉了方框右端支路上的电流的零输入响应，由此可得从电容两端看入的入端电阻，即为从方框左端看入的Thevenin等效电阻，其次可得到时刻的电量，画出这个等效电路图；然后改变电容值，改变电容的初始电压值，并在方框右端的支路上接上一个冲激电压源，求电容电压的响应：可以利用叠加定理，分解为零输入响应和零状态响应分别求解，零输入响应可根据前述Thevenin等效电阻直接写出，零状态响应可以先用互易定理（因为方框内的元件全是线性电阻，满足互易定理）结合前述“时刻的电量，画出这个等效电路图”得到左端的短路电流，再由Thevenin等效电阻进而得到从电容两端向右看入的Thevenin等效电路，然后先求阶跃响应，再求导得到冲激源作用下的冲激响应；最后叠加得到全响应；5、列写状态方程：含有一个压控电流源的受控源，有2个电容和1个电感，用直接法，最后消去非状态变量即可得解答；6、含有互感的非正弦周期电路（15分）：（1）求电感电流，互感没有公共节点，无法去耦等效，只能用一般方法解，该题的电源有2种频率，有3个网孔，2个电感和1个电容，最关键的是左下角网孔的电源是电流源，因此可以设出电感电流的值，再由KCL表示出剩余支路的电流，最后对某一个网孔列写KVL，解方程即可得到要求的电感电流的值，只需列写一个方程，但要注意正确地写出互感电压的表达式；（2）求电流源发出的功率，由第一问的解求出电流源两端的电压，即可得到解答；7、含有理想二极管的二阶电路：需要判断理想二极管何时关断、何时导通，这是解题的关键。

部分问题汇总：【电机学】1．什么是直流电机：（1）直流电源供电（2）实际转子绕组中流的是交流电（3）通过机械换向装置来完成两者的换向2．同步机和异步机的区别：3．什么是电枢反应？直流电机是否有电枢反应？4．异步机的转子有那几种折合方式？5．电动机为什么会转？6．直流机和异步机分别有哪几种调速方式？7．简述VVVF？V/F恒定，保持磁通不变，E恒定。

8．电机的基本模型，比如定子的几个绕组，转子上的绕组以及相互间的磁通影响，大家请参看电力系统暂态分析派克变换的课件。

9．为什么我们要制定额定值，让系统和电机运行在额定状态下？10．有功的发出原理和计算方法以及无功的V形曲线。

11．变压器和异步机参数的测试方法？分别在变压器的哪一侧做？12．电机有几种运行方式？怎样判断电机是运行在哪种方式下？13．电机中哪几种电机有阻尼绕组和补偿绕组，它们分别的作用。

14．同步机的短路特性为什么是一条直线？15．我们怎么测同步机的短路电抗？为什么引入普梯尔电抗？和实际电抗有什么区别？16．直流电机启动的电阻设置和原因？看看电机学试验的相关内容。

17．电机的功率流程，包括各种电机做发电和电动时功率的流向和损耗。

18．串励直流电机能否空载启动？还有并励和串励的区别？57。

发电机转子惯性时间常数的物理意义！59。

同步电动机和异步电动机的选择原则【电力电子】19．什么是PWM，简述电压，电流PWM的异同，电压电流逆变的异同。

20．什么是电力电子？课本后的倒三角，将其串成一句话。

21．直流逆变失败的原因？【电力系统】22．变压器和发电机的并网条件。

23．一次调频和二次调频24．简述等微增率准则和等面积法则25．为什么我们要引入派克变换，引入的前提条件是什么？为什么又要在派克变换中引入标么值。

26．标么值的优缺点？27．三种解非线性方程的解法？引入PQ分解的条件和原因？28．潮流方程的本质是什么？29．Y矩阵和Z矩阵的得出方法？30．无功补偿时串补和并补的比较？几种电力系统电压的调节方式？31．四种接地的短路电流计算方法，几种不对称接地方式的序电路32．变压器Y，Y0，^解法下的零序电路，注意几种开关的配合的意义。

复试电工学面试题目及答案复试电工学面试题目一、基础知识类1. 请简要介绍电流、电压、电阻、功率的概念及其单位。

2. 什么是欧姆定律？请写出其数学表达式。

3. 请解释直流和交流电的概念，列举它们的特点和应用领域。

4. 简述电阻、电容和电感的原理及其在电路中的应用。

5. 请解释短路和断路的概念，并说明它们在电路中的影响及解决方法。

二、电路分析类1. 请简述串联电路和并联电路的特点及其计算公式。

2. 如果给你一个已知电路图，请说明你解题的思路和步骤，最后计算出电流、电压或功率值。

3. 请解释电感电路中的自感和互感现象，并说明它们在电路中的作用。

4. 对于复杂电路，请简要介绍你的分析方法和技巧。

三、电机工作原理与调试类1. 请解释电机的工作原理，包括直流电机和交流电机。

2. 请解释电机的起动方式，分别介绍直接起动、自启动和星角启动。

3. 简述电动机的调速原理，包括调压调速和变频调速。

4. 如果给你一台未知故障的电机，请简要说明你的排查步骤和方法。

五、安全用电与维护类1. 请解释电气使用中的安全规范，包括用电前的检查和正确用电的注意事项。

2. 简述电气事故的原因及其预防措施，包括电感电击、过电压和电火灾等。

3. 请解释什么是接地保护和漏电保护装置，它们的作用是什么？4. 请说明维护电气设备的基本方法和注意事项，包括定期检查和维修保养。

复试电工学面试答案以下是一些可能的答案，仅供参考。

一、基础知识类1. 电流指的是电子在电路中流动的数量，单位是安培（A）；电压指的是电子流动的压力，单位是伏特（V）；电阻指的是电流通过时所遇到的阻力，单位是欧姆（Ω）；功率指的是电流通过电路时所做的功，单位是瓦特（W）。

2. 欧姆定律是电流与电压、电阻之间的关系，数学表达式为U = I * R，其中U表示电压，I表示电流，R表示电阻。

3. 直流电指的是电流方向始终保持不变的电流，特点是电压稳定，应用领域包括电池、太阳能电池等。

清华大学复试题库及答案一、选择题1. 清华大学的校训是：A. 厚德载物B. 自强不息C. 厚德载物，自强不息D. 笃学笃行答案：C2. 清华大学位于中国的哪个城市？A. 北京B. 上海C. 广州D. 成都答案：A二、填空题1. 清华大学的校徽由______、______和______三部分组成。

答案：校徽、校名、校训2. 清华大学的创办时间是______年。

答案：1911三、简答题1. 请简述清华大学的发展历程。

答案：清华大学的前身是1911年建立的清华学堂，1925年设立大学部，1928年更名为国立清华大学。

新中国成立后，清华大学成为全国重点大学，经过多次调整和发展，现已成为国内外知名的综合性研究型大学。

2. 清华大学在科研方面有哪些突出成就？答案：清华大学在科研方面取得了众多突出成就，包括但不限于在材料科学、工程学、计算机科学、环境科学等领域的创新研究，以及在量子信息、人工智能、生物医学等前沿科技领域的突破。

四、论述题1. 论述清华大学在培养人才方面的特点和优势。

答案：清华大学在培养人才方面注重理论与实践相结合，强调创新能力和国际视野的培养。

学校拥有一流的师资队伍和先进的教学设施，为学生提供了丰富的学术资源和实践平台。

此外，清华大学还与国内外多所知名大学建立了合作关系，为学生提供了国际化的学习环境和交流机会。

五、案例分析题1. 阅读以下材料，分析清华大学在推动社会进步方面的作用。

材料：清华大学在历史上培养了一大批杰出的科学家、工程师、教育家和社会活动家，他们在各自的领域为社会的发展和进步做出了重要贡献。

答案：清华大学作为中国顶尖的高等学府，不仅在学术研究和科技创新方面发挥着重要作用，而且在人才培养和社会服务方面也具有深远影响。

通过培养高素质的人才，清华大学为社会输送了大量的专业人才，他们在科技、教育、经济和社会管理等领域发挥着关键作用，推动了社会的进步和发展。

同时，清华大学还通过开展社会服务项目、参与公共政策的制定和实施，以及与社会各界的合作，为解决社会问题和促进社会和谐提供了有力支持。

清华电机工程与应用电子技术系考研真题（一）
清华电机工程与应用电子技术系考研真题解析：
第一题第一小问为理想变压器，求电压源有功功率问题，用到了并联谐振知识，第二给了激励图形，和h(t)图形，求响应r(t),用卷积积分求，可直接拉氏变换相乘之后再变过来。

第二题为三相电路，第一小问很普通的求电流求法，第二小问两表法测功率，第三小问z1对中性点电路，求三相电源有功功率。

第三题为放大器，用到虚短虚断。

第四题电路原理的应用，用到了互易定理，特勒根，叠加。

感觉第四章基本上都用到了吧。

第五题为列写状态方程，起初想用回流法弄出来，后来感觉太麻烦了，用了直接法搞定。

清华电机工程与应用电子技术系考研第六题暂无
第七题为时域方程，二阶电路，直接套入方法可以求出方程，这题总共有三问，图形结合二极管，先是构成一个二阶电路，后又变成一阶电路，第一问是问两个阶段状态，第二问是问电感电流什么时候最大，最大是多少，第三问是问如果电感可以调，怎么调才能使达到最高电路时间缩短一半，验证。

第八题为复域运算，套入拉氏变换，求Uc电压，推荐使用结点法
第九题传递函数，结合非线性电路，外加叠加定理，直流交流的应用，基础，但是运算量大。

第十题网络图论，也是基础。

第十一题分布电路求电阻。

盛世清北—专注清华大学考研|保研|考博辅导。

1.给你一个连续信号，用其最高频率的5倍进行抽样，得到的数字频谱是怎么样的？要求给出关键点的数字频率。

一开始我很紧张，折腾了半天没说清楚。

后来在旁边一个老师的提示下，说出了计算数字频率的公式：（最高频率/抽样频率）*2pi。

张老师点了点头。

2.用超导的方式做了一个频谱非常接近于理想低通滤波器的滤波器，这个滤波器什么特点？我不知道这个问的是啥意思，反正随便说吧，就扯这个特性很好云云。

后来有个老师提示频域受限的滤波器具有什么特点？我说时域无限啊，这才想到了会导致时域上的非因果性。

3.对一个连续信号进行抽样，想设计一个实时计算信号直流分量的电路，请问随着采样点N 增多，时间复杂度怎么变化？我：@#@#￥@#￥……反正老师们也没认真听。

最后恍然大悟，这是实时采样进行计算的，所以复杂度和N没啥关系。

好像是对的，因为老师们就叫我走了。

出来以后感觉好险，还好没问我复杂的通信原理的题目。

————————————分割线·电路组——————————————————————一进去看见李国林gg，李冬梅jj，罗jj坐在最里头。

发话的是冬梅jj，我稍微宽心了下。

题目只有一个：4.设计一个数字温度计，要求画出流程图。

我画了一个大致的，大概就是温度通过传感器变成电压信号，模拟电压信号再通过A/D转换器转换成数字表示。

这个以前数模混合的时候做过，所以还答得比较顺利。

之后老师们看了我的图，又问了问几个细节：5.如果电压值比较微弱，什么处理方式？我说是加上放大器放大电信号，在A/D转换之前。

貌似李国林gg点了点头。

然后有个不认识的老师问：6.如何通过温度得到电信号？我说是热敏电阻之类的感应器件就行了。

但是要注意选择哪种温度-电阻曲线比较趋近直线的。

他又问：7.如果温度特性是一条曲线，怎么办？我说是加上一个非线性进行转换的模拟电路，经过计算以后可以得到想要的特性曲线。

然后冬梅jj问：8.如果这个曲线的解析式无法被准确表示呢？我说，用一个简单的表格列出来转换关系就ok了。

2014清华电子系复试之现代通信原理试题回忆版与英语面试1.请叙述并分别用两种方法证明：（1）带通抽样定理（2）根号奈奎斯特准则。

证明的方法越不相同，得分越高。

（30分）2.传输一个连续的随机变量X，该变量期望E(X)=0，概率密度函数（pdf）是腰长为a的等腰三角形。

（1）如果用2bit量化，请计算最佳的判决门限，重构值与重构后的均方误差（10分）（2）（3）（4）（5）全忘了（………………），一问5分。

3.现在有如下这样一个二元信源，0.75的可能性传输电平1（对应符号“0”），0.25的可能性传输电平3（对应符号“1”），信道加性噪声n的分布为f(n)=0.5*exp(-|n-4|)，接收端解调后采用最大似然法进行判决，请问最佳判决门限是多少？（15分）4.现在有一个4ASK调制的系统，其星座点为{-3,-1,1,3}，使用升余弦滤波器成型，接收端信噪比为10dB（笔者注：这里有点坑，我忘了写没写是S/N还是E_b/n_0了，不过只是数字的问题，不影响这题本身的思路）不幸的是，发射端出了些问题，于是接收端的星座图变成了{-3.45,-1.15,1.15,3.45}。

（1）请问收端的BER（5分）（2）现在发端载波同步也出现了问题，同步相位偏差了0.1π，请重算BER（5分）（3）现在采用（15,11）汉明码对信息进行编码，要求信息码速不变，请问所用升余弦滤波器的滚降系数如何定性定量变化，带宽效率如何变化（这题还问了一个参数，笔者忘了……）（5分）（4）在（3）的条件下，重新计算（1）（2）（10分）笔者学艺不精，表示除了第一题第一问与第三题有100%把握外，别的很多地方都不敢确定。

就今年题目的趋势来看，有如下结论：1.计算量极大，笔者在考试的一开始，都没有题敢下笔，就拿第二题第一问来说，要计算那个鬼等腰三角形的各种参数，重心的积分之类的，但是这问总共才值10分，按照时间计算我应该用12分钟搞定它，可是以笔者的高数计算能力，没办法做到。
