中华人民共和国国家标准综合布线工程验收规范（含条文说明）GB 50312-2007Code for engineering acceptance of genericcabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312—2007，自2007 年10 月1 日起实施。

其中，第5.2.5 条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标［2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订,由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。

本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。

同时，参考了国内外相关标准规定的内容.本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释.在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080）,以供修订时参考。

综合布线各类验收表综合布线系统工程验收项目及内容阶段验收项目：土建施工情况验收内容：1.检查地面、墙面、门、电源插座及接地装置是否符合环境要求。

2.检查机房面积和预留孔洞的土建工艺。

3.检查施工电源和地板铺设情况。

阶段验收项目：器材检验验收内容：1.施工前检查器材。

2.检查型号、规格和数量。

3.进行电缆电气性能测试和光纤特性测试。

阶段验收项目：安全、防火要求验收内容：1.检查消防器材。

2.检查危险物的堆放和预留孔洞。

3.检查防火措施是否符合要求。

阶段验收项目：设备安装验收内容：1.检查规格、位置、质量。

2.检查配线部件及8位模块式通用插座。

3.检查安装位置是否正确。

阶段验收项目：电缆、光缆布放（楼内）验收内容：1.检查缆线的规格、路由、位置。

2.检查缆线暗埋和管道缆线的走向。

3.检查隧道缆线的安装位置、路由和土建设计是否符合工艺要求。

阶段验收项目：随工检验验收内容：随工检验施工前检查。

阶段验收项目：架空缆线验收内容：1.检查吊线规格、架设位置和装设规格。

2.检查吊线垂直度。

3.检查缆线规格、卡、挂间隔和引入是否符合工艺要求。

阶段验收项目：管道缆线验收内容：1.检查使用管孔孔径和缆线规格。

2.检查缆线走向和防护设施质量。

阶段验收项目：直埋缆线验收内容：1.检查缆线规格、敷设位置和埋设深度。

2.检查缆线的防护设施质量和回填土夯实质量。

阶段验收项目：隧道缆线验收内容：1.检查缆线规格、安装位置和路由。

2.检查土建设计是否符合工艺要求。

阶段验收项目：缆线终接验收内容：1.检查8位模块式通用插座、配线部位、光纤插座和各类跳线是否符合工艺要求。

2.进行电气性能测试和光纤特性测试。

阶段验收项目：系统测试验收内容：1.进行电气性能测试，包括衰减、长度和近端串扰。

2.进行光纤特性测试，包括衰减、长度和设计中特殊规定的测试内容。

阶段验收项目：工程总验收验收内容：1.检查竣工技术文件。

2.进行工程验收评价，包括衰减和长度。

中华人民共和国国家标准建筑与建筑群综合布线系统工程验收规范GB/T 50312—2000 1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

1.0.2 本规范适用于新建、扩建、改建综合布线系统工程的验收。

1.0.3 工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。

1.0 4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

1.0.5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。

2 环境检查2.0.1 应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

4 交接间、设备间应提供220V单相带地电源插座。

5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。

6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

3 器材检验3.0.1 器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。

2 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。

3 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。

4 备品，备件及各类资料应齐全。

3.0.2 型材、管材与铁件的检验要求如下：1 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。

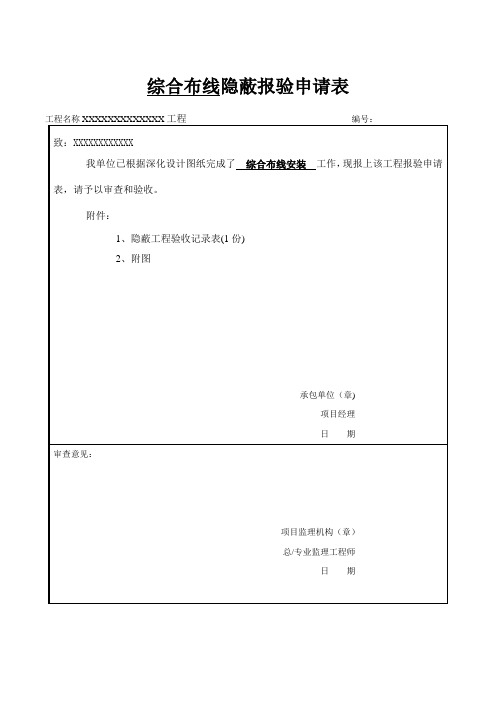

桥架隐蔽工程验收记录填写范例桥架隐蔽工程验收记录，嘿，听到这个名字，估计不少人都会觉得有点儿晦涩难懂，甚至有些头大。

说白了，这就是对咱们在施工过程中，隐蔽的桥架系统进行检查和验收的一项工作。

你要是见过工地上那些电缆桥架、线槽管道啥的，应该知道，桥架隐蔽工程就是把这些电缆通道在墙壁、天花板或者地板里安顿好，让它们看不见，躲得远远的，省得外面乱七八糟。

嗯，挺有意思对吧？就是做一个“藏匿”工作，让那些复杂的电缆线路和管道都“隐身”在建筑物的结构里。

但问题来了，隐蔽的东西可是看不见摸不着的，这不，得有个验收记录才行。

那这份验收记录怎么写呢？别急，咱慢慢聊。

填这个记录的时候，咱得把事情说清楚，不是光写个“通过”就完事儿了。

你想想，工地上各种材料、各种施工工艺都得有个详细的检查，不然出了问题你可得吃不了兜着走，谁能保证看不见的地方就没问题呢？嗯，说到这，咱得先把现场的情况理清楚。

比如，咱得确认这些桥架的安装位置、尺寸是不是对的，所有的电缆是不是安稳地放在里面，布线是不是合理，不会出现啥乱七八糟的情况。

你可别小看这点，很多时候隐蔽工程的质量问题，都是这些细节出问题。

像你家电线插座不稳定，结果电器一接上电就跳闸，啥时候出了事你都不知道。

那桥架隐蔽系统出问题，那可是看不见摸不着，等到真出事了，你就成了“被动”修理工。

验收记录里有个最重要的内容，那就是验收时的标准。

你得按照设计图纸去比对，别随便填。

要是设计要求是要加固的地方你没加固，或者安装不符合技术标准，那不就成了不合格品？这时候，验收记录上写上个“不合格”两字，回头项目经理的脸色可得好看了，毕竟工程质量出了问题，没谁能逃得掉。

所以，验收标准必须清晰，细节要做到位。

这也是咱们工地上最基础的常识了。

有时候验收的时候，还得检查桥架的材质。

说实话，这一步很容易被忽略，大家都忙着跑工地，想着“快点验收，快点完成”，但材料不对，质量不过关，后面一堆麻烦事就接踵而来了，工程拖延就成了“家常便饭”。

建筑与建筑群综合布线系统工程验收规范GB/T50312-2000第1章总则第2章环境检查第3章器材检验第4章设备安装检验第5章缆线的敷设和保护方式检验5.1 缆线的敷设5.2 保护措施第6章缆线终接第7章工程电气测试第8章工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 光纤连接器极性附录E 对绞电缆型号表示法附录F 本规范用词说明建筑与建筑群综合布线系统工程验收规范GB/T50312-2000第1章总则第1.0.1条为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

第1.0.2条本规范适用于新建、扩建、改建综合布线系统工程的验收。

第1.0.3条工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。

第1.0.4条在施工过施中，施工单位必须执行本规范有关施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

第1.0.5条综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。

第2章环境检查第2.0.1条应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。

2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。

3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。

4 交接间、设备间应提供220V单相带地电源插座。

5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。

6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。

第3章器材检验第3.0.1条器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。
