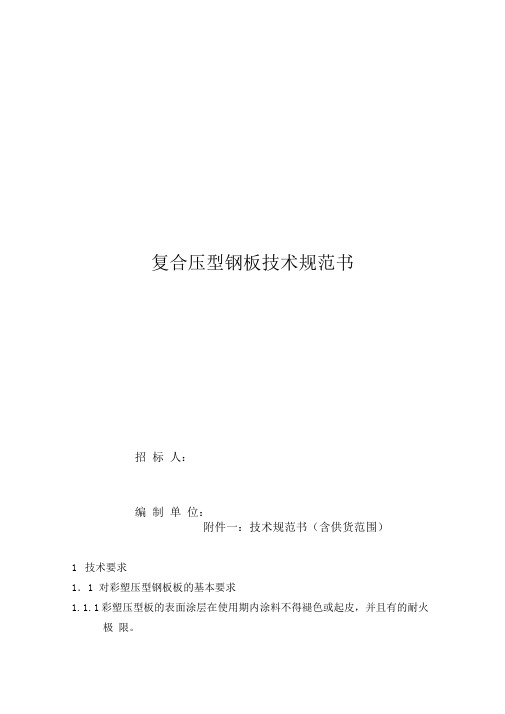

复合压型钢板技术规范书招标人：编制单位：附件一：技术规范书（含供货范围）1技术要求1．1 对彩塑压型钢板板的基本要求1.1.1彩塑压型板的表面涂层在使用期内涂料不得褪色或起皮，并且有的耐火极限。
1.1.2彩板供应商应提供20 年免维护使用保证书。
如达不到保证书年限，供货方要承担由此产生的一切直接和间接的费用。
1.1.3基板选用由BHP生产的镀铝锌彩色薄钢板（镀铝锌量AZ185），外漆层为PVDF（氟碳涂层），正面底漆5μm、面漆20μ m，金属涂层双面各30μm，张力强度为550Mpa。
颜色为米黄色，由业主提供的最终色卡为准。
1.1.4连接节点应采用可靠的节点形式，连接节点及其附件应满足至少20 年免维护。
1.1.5墙架、檩条的最小屈服强度不低于345Mpa，镀锌量不低于275g/m2。
其表面防腐措施应满足至少20年免维护，檩条的挠度不应大于L/200 。
檩条采用工厂予打孔，与檩托通过镀锌螺栓固定。
1.1.6墙面板及连接件应考虑荷载产生的压力和风吸力的作用。
1.1.7雪荷载：。
基本风压值。
地震基本烈度: 8 度。
1.1.8镀铝锌彩色压型钢板厚度：外板厚0.53mm，内板厚0.4mm。
1.1.9墙面外板板型为YX28-196-784（待业主确定）。
1.1.10内板板型为YX15-220-880（待业主确定）。
1.1.11墙面的收边板、泛水板等节点板应为同级别镀铝锌彩板。
1.2 保温材料1.2.1屋面板、墙板的保温层为加筋铝箔贴面超细玻璃棉，120mm厚。
1.2.2超细玻璃棉表观密度为12Kg/m3。
吸声系数为。
隔声量为44dB。
渣球含量为0 。
憎水率大于99%。
吸湿率不大于%。
超细玻璃棉纤维平均直径不大与μm。
1.2.3加筋铝箔贴面面密度为80。
水气渗透为。
顶破强度为30N/cm2。
纵向抗张强度105N/25mm。
横向抗张强度50N/25mm。
在-40 0C, 116 0C四小时的情况下无分层现象。
彩色钢板技术规范1 范围本标准规定了用彩色钢板的尺寸、形状及技术要求、试验方法等。
本标准适用于厚度为0.30mm～2.0mm，宽度为700mm～1500mm的彩色钢板。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 247 钢板和钢带验收、包装、标志及质量证书的一般规定GB/T 1732 漆膜耐冲击测定法GB/T 10125 人造气氛腐蚀试验盐雾试验GB/T 247 钢板和钢带验收、包装、标志及质量证书的一般规定GB/T 228 金属材料室温拉伸试验方法GB/T 1732 漆膜耐冲击测定法GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 10125 人造气氛腐蚀试验盐雾试验3 术语和定义以下术语和定义适用于本标准，公司其他标准中术语和定义不得与其冲突或有疑义。
3.13.1.1彩色钢板是指彩涂基板经过表面预处理后，以连续辊涂的方式在钢板表面涂敷有机涂料，然后进行烘烤固化而成的产品。
3.1.3产品上表面钢板的正面和钢卷的外表面。
4 技术要求4.1 基材及机械性能PCM板基材材质为SPCC、SPCD或08F、08Al冷轧钢板。
供应商需按批次提供材质检测报告。
4.1.1 拉伸成型类：选用08Al或SPCD钢板，以带覆膜形式进行检测。
a)钢板的拉伸曲线应平滑, 不得有屈服平台, 当通过屈服点时, 表面不应产生滑移线；b)屈服强度（σ0.2）： 140Mpa≤σ0.2≤196MPa；c)拉伸强度（σb）：σb≥255MPa；d)延伸率（δ）：δ≥42%。
4.1.2 普通滚轧和折弯成型类：选用08F或SPCC钢板，以带覆膜形式进行检测。
a)屈服强度（σ0.2）： 175MPa≤σ0.2≤375Mpa；b)拉伸强度（σb）：σb≥270MPa；c)延伸率（δ）：δ≥28%。
彩色涂层钢板门的技术要求(选用图集09J602-2)依据的主要标准《彩色涂层钢板及钢带》GB/T12754-2006《彩色涂层钢板门窗及型材》JG/T115-1999《平开、推拉彩色涂层钢板门窗》JG/T3041-1997门窗五金配件采用镀锌合金件、不锈钢件或ABS工程塑料等强度高、耐腐蚀性好的材料制作，其质量应符合相关材料标准，其使用寿命及美观程度应与彩板门窗相匹配。
1、技术特点及性能彩色涂层钢板门窗及型材，采用表面经聚酯或氟碳烘烤涂层的彩色涂层钢板作基材经联续冷弯咬口新工艺滚压而成。
基材不受热变形、表面无损伤、门窗有红色、白色、蓝色、灰色、茶色等多种色彩共设计选择，具有较好的装饰性和耐候性。
彩板门窗生产工艺采用45°铣切，气动组角机加内插件连接，全机械化冷作完成，门窗制作尺寸精度高，可安装单层玻璃和中空玻璃。
彩板中空玻璃基本窗物理性能见下表。
注：1215平开窗。
推拉窗规格为宽1200mm,高1500mm2.彩色涂层钢板门窗按图纸设计尺寸作细化图。
门窗安装前应按图纸核对其型号规格是否正确，并检查在搬运途中是否有变形损坏，如有损坏应修复合格后方可进行安装调试。
门窗框应安装在墙体洞口设计要求的位置上并应进行调校，使框与墙体上下垂直、左右平行、高低一至、里外一至、四边间隙均称方可用木楔将四角固定，再将连接件与墙体连接。
门窗框与墙体连接位置见门窗安装节点图，安装连接件数量为：边长≤1200mm2件，≤1800mm3件≤2400mm4件。
安装时先将20mmx20mm的安装连接件拉铆于门窗框上，然后将连接件固定在墙体的洞口上，在进行粉刷并用建筑密封胶密封。
门窗调试，先将安装完毕的门窗框打扫干净，推拉窗下边框两端的排水孔应畅通，再将装好玻璃的门窗扇装入门窗框内，调整固定其铰链及滑轮螺栓，使其框扇上下左右搭配均称、密封良好、活动自如、安全可靠。
本图集实际门窗构造尺寸按一般干拌砂浆饰面材料标注，其他材料按下表洞口与门窗框的间隙进行调整（见下表）注：以饰面层厚度盖过缝隙5-10mm为宜。
中华人民共和国有色金属行业标准铝及铝合金彩色涂层板、带材1 范围本标准规定了彩色涂层铝及铝合金板、带材的要求、试验方法、检验规则、标志、包装、运输贮存及合同内容。
本标准适用于卷材辊涂涂层线生产的，供建筑、家用电器、饮料罐盖、瓶盖、交通运输等行业用的彩色涂层铝及铝合金板，带材(以下简称板材和带材)。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 228-1987 金属拉伸试验法GB/T 1720-1979（1989）漆膜附着力测定法GB/T 1732-1993 漆膜耐冲击性测定法GB/T 1740-1979（1989）漆膜耐湿热测定法GB/T 1766-1995 色漆和清漆涂层老化的评级方法GB/T 1771-1991 色漆和清漆耐中性盐雾性能的测定GB/T 3190-1996 变形铝及铝合金化学成分GB/T 3194-1998 铝及铝合金板、带材的尺寸允许偏差GB/T 3199-1996 铝及铝合金加工产品包装、标志、运输、贮存GB/T 4957-1987 非磁性金属基体上非导电覆盖层厚度测量涡流方法GB/T 6739-1996 涂膜硬度铅笔测定法GB/T 6987.1～6987.21-1986 铝及铝合金化学分析方法GB/T 6987.22～6987.23-1987 铝及铝合金化学分析方法GB/T 6987.24-1988 铝及铝合金化学分析方法GB/T 9266-1988 建筑涂料涂层耐洗刷性测定GB/T 9286-1988 色漆和清漆不含金属颜料的色漆漆膜之20°、60°和85°镜面光泽的测定GB/T 9780-1988 建筑涂料涂层耐沾污性试验方法GB/T 11942-1989 彩色建筑材料色度测量方法GB/T 16259-1996 彩色建筑材料人工气候加速颜色老化试验方法GB/T 16865-1997 变形铝、镁及其合金加工制品拉伸试验用试样GB/T 17432-1998 变形铝及铝合金化学成分分析取样方法GB/T 17748-1999 铝塑复合板YST 432-2000 铝塑复合板用铝带3 要求3.1 产品分类3.1.1 产品的牌号、状态、规格应符合表1的规定。
彩色涂层钢板字体大小：大| 中| 小2022年-11-22 09:50 - 阅读：63 - 评论：0 1 范围本标准规定了彩色涂层钢板及钢带的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志和质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～2.0mm 供建筑、家电、家具、钢窗等行业使用的彩色涂层钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1766－1995 色漆和清漆涂层老化的评级方法GB/T 8170－1987 数值修约规则GB/T __－1992 彩色涂层钢板及钢带试验方法Q/BQB 400－2022年冷轧产品的包装、标志及质量证明书Q/BQB 420－2022年连续热镀锌/锌铁合金钢板及钢带Q/BQB 430－2022年连续电镀锌/锌镍合金钢板及钢带3 术语和定义3.1 彩色涂层钢板是指彩涂基板经过表面预处理后，以连续辊涂的方式在钢板表面涂敷一层或二层有机涂料，然后进行烘烤固化而成的产品。
4 分类和代号4.1 钢板及钢带的牌号及用途按表1的规定。
4.2 钢板及钢带的分类及代号按表2的规定。
4.3 如需表2规定的基板、涂料种类和涂层结构以外的钢板及钢带，可在订货时协商。
5 订货所需信息5.1 订货时用户应提供如下信息：a) 产品名称（钢板或钢带）彩色涂层钢板b) 本产品标准号c) 牌号d) 产品规格及尺寸、不平度精度e) 涂层表面状态f) 涂层结构g) 涂料种类和颜色宝山钢铁股份有限公司2022年-06-04 发布2022年-12-15 实施h) 基板类型和镀层重量i) T 弯级别j) 重量k) 用途l) 包装方式5.2 如订货合同中未注明尺寸及不平度精度、T 弯级别及包装方式，则供方按普通的尺寸和不平度精度、A 级T 弯(钢窗料按 B 级T 弯)和供方指定的包装方式包装供货。
彩色层压覆膜彩板VCM的技术标准1 ．范围本标准规定了—彩色层压覆膜彩板(VCM) 的技术要求、试验方法、检验规则、标志、包装、运输及贮存等的标准。
2 ．规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准，根据本标准达成的协议，双方可研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 232 — 1988 金属弯曲试验方法GB/T 247 — 1997 钢板和钢带检验，包装，标志及质量证明书的一般规定GB/T 3076 — 1982 金属薄板（带）拉伸试验犯法GB/T 6739 — 1996 涂膜硬度铅笔测定法GB/T 10125 — 1997 人造气氛腐蚀试验盐雾试验GB/T 12754 — 1991 彩色涂层钢板及钢带3 ．技术要求3 ．1 彩色层压覆膜彩板(VCM) 具有良好的耐锈蚀和耐磨擦性，外观精致，整洁耐用。
3 ．2 彩色层压覆膜彩板(VCM) 结构BOM 见表1表1 、结构BOM 基板材质及规格正面（u m ）背面(u m)结构标准按合同要求彩膜层保护膜保护涂层（部分有亲合性，导电性要求）5-7 PVC PETPE50100 25-503.3 产品的尺寸公差按4.1 检查产品的外形尺寸应符合需方要求，公差应符合表2 要求表2 、项目尺寸公差厚度（标准：基材厚度）按合同要求± 0.05对角线误差长度≤ 1000≤ 1.0长度> 1000 ≤ 1.5切边毛刺按合同要求≤ 0.2产品形状允许偏差应符合以下要求：整张彩板弯曲最大允差10mm ，边缘波纹小于2mm 。
钢带的尺寸公差按基材的要求进行评判 . 详细标准参照< 冷轧钢板及钢带> 企业标准。
3.4 外观彩色层压覆膜彩板(VCM) 的外观花纹图案应符合供需双方合同要求或按双方封样为准。

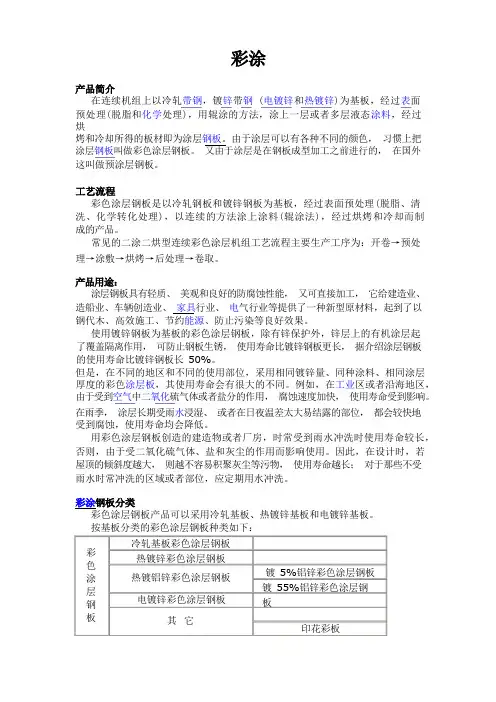

在连续机组上以冷轧带钢，镀锌带钢(电镀锌和热镀锌)为基板，经过表面预处理(脱脂和化学处理)，用辊涂的方法，涂上一层或者多层液态涂料，经过烘烤和冷却所得的板材即为涂层钢板。
由于涂层可以有各种不同的颜色，习惯上把涂层钢板叫做彩色涂层钢板。
又由于涂层是在钢板成型加工之前进行的，在国外这叫做预涂层钢板。
彩色涂层钢板是以冷轧钢板和镀锌钢板为基板，经过表面预处理(脱脂、清洗、化学转化处理)，以连续的方法涂上涂料(辊涂法)，经过烘烤和冷却而制成的产品。
常见的二涂二烘型连续彩色涂层机组工艺流程主要生产工序为：开卷→预处理→涂敷→烘烤→后处理→卷取。
涂层钢板具有轻质、美观和良好的防腐蚀性能，又可直接加工，它给建造业、造船业、车辆创造业、家具行业、电气行业等提供了一种新型原材料，起到了以钢代木、高效施工、节约能源、防止污染等良好效果。
使用镀锌钢板为基板的彩色涂层钢板，除有锌保护外，锌层上的有机涂层起了覆盖隔离作用，可防止钢板生锈，使用寿命比镀锌钢板更长，据介绍涂层钢板的使用寿命比镀锌钢板长50%。
但是，在不同的地区和不同的使用部位，采用相同镀锌量、同种涂料、相同涂层厚度的彩色涂层板，其使用寿命会有很大的不同。
例如，在工业区或者沿海地区，由于受到空气中二氧化硫气体或者盐分的作用，腐蚀速度加快，使用寿命受到影响。
在雨季，涂层长期受雨水浸湿、或者在日夜温差太大易结露的部位，都会较快地受到腐蚀，使用寿命均会降低。
用彩色涂层钢板创造的建造物或者厂房，时常受到雨水冲洗时使用寿命较长，否则，由于受二氧化硫气体、盐和灰尘的作用而影响使用。
因此，在设计时，若屋顶的倾斜度越大，则越不容易积聚灰尘等污物，使用寿命越长；对于那些不受雨水时常冲洗的区域或者部位，应定期用水冲洗。
彩色涂层钢板产品可以采用冷轧基板、热镀锌基板和电镀锌基板。
按基板分类的彩色涂层钢板种类如下：冷轧基板彩色涂层钢板热镀锌彩色涂层钢板热镀铝锌彩色涂层钢板电镀锌彩色涂层钢板其它镀5%铝锌彩色涂层钢板镀55%铝锌彩色涂层钢板印花彩板彩色涂层钢板由冷轧基板生产的彩色板，具有平滑漂亮的外观，且具有冷轧板的加工性能；但是表面涂层的任何细小划伤都会把冷轧基板暴露在空气中，从而使露铁处很快生成红锈。
《JGT1151999彩色涂层钢板门窗型材》一、产品概述彩色涂层钢板门窗型材，作为一种新型建筑材料，以其美观、耐用、环保等特点，在我国建筑行业得到了广泛应用。
JGT1151999标准是我国针对彩色涂层钢板门窗型材制定的一项重要行业标准，旨在规范产品质量，保障建筑工程的安全与美观。
二、产品特点1. 美观大方：彩色涂层钢板门窗型材表面涂层色彩丰富，可根据客户需求定制，满足不同建筑风格的需求。
3. 强度高：彩色涂层钢板门窗型材具有较高的强度，可承受较大的风压、地震等外力作用。
5. 环保节能：生产过程中采用环保材料，减少了对环境的污染，符合我国绿色建筑的发展方向。
6. 安装便捷：彩色涂层钢板门窗型材采用模块化设计，安装简便，缩短了施工周期。
三、产品应用1. 住宅建筑：广泛应用于住宅小区、别墅等建筑的门窗、幕墙工程。
2. 商业建筑：适用于商场、写字楼、酒店等建筑的门窗、隔断工程。
3. 公共设施：如学校、医院、体育馆等场所的门窗、幕墙项目。
4. 工业建筑：适用于厂房、仓库等建筑的门窗、隔断工程。
四、选购指南1. 查看产品标识：选购时，请确认产品标识是否齐全，包括生产日期、执行标准、规格型号等。
2. 关注产品质量：检查彩色涂层钢板门窗型材表面涂层是否均匀，有无划痕、气泡等缺陷。
3. 了解厂家实力：选择具有良好口碑、生产规模较大的厂家，确保产品质量及售后服务。
4. 比较价格：在满足质量要求的前提下，对比不同厂家的价格，选择性价比高的产品。
5. 考虑安装与售后服务：了解厂家的安装指导和售后服务政策，确保后期使用无忧。
《JGT1151999彩色涂层钢板门窗型材》五、产品维护与保养1. 清洁保养：定期用柔软的布料蘸取中性清洁剂轻轻擦拭型材表面，避免使用尖锐物体刮擦，以保持产品美观。
2. 防止碰撞：在使用过程中，避免硬物撞击型材，以免造成涂层损伤或型材变形。
3. 检查密封：定期检查门窗的密封条，如有老化或损坏，应及时更换，确保密封性能。
第1篇一、概述彩涂板工程施工规范是针对彩涂板在建筑、装饰等领域的施工过程而制定的一系列技术要求和质量标准。
本规范旨在确保彩涂板施工质量，提高工程整体效果，延长使用寿命，确保施工安全。
二、施工准备1. 工程设计图纸应符合国家相关规范和标准，并经过相关部门审批。
2. 施工单位应具备相应的资质和业绩，对彩涂板施工有丰富经验。
3. 施工现场应具备必要的施工条件，如场地平整、排水设施完善、临时用电等。
4. 施工人员应经过专业培训，熟悉彩涂板施工工艺和质量要求。
5. 施工材料应符合国家相关标准和规定，具有合格证明。
三、施工工艺1. 施工前，对施工现场进行清理，确保无杂物、垃圾等。
2. 按照设计要求，进行基础处理，确保基层平整、坚实。
3. 施工彩涂板前，对基层进行涂刷底漆，以提高彩涂板与基层的粘结强度。
4. 按照彩涂板尺寸和形状，进行切割、裁剪，确保尺寸准确。
5. 安装彩涂板时，先安装阴阳角，再安装其他部位，确保安装牢固、平整。
6. 阴阳角处应采用专用角钢或铝合金收口，以保证美观。
7. 施工过程中，注意保护彩涂板表面，防止划伤、污染。
8. 施工完成后，进行自检和隐蔽工程验收，确保工程质量。
四、质量要求1. 彩涂板表面应平整、光滑，无气泡、裂纹、划痕等缺陷。
2. 彩涂板与基层粘结牢固，无空鼓、脱落现象。
3. 阴阳角处收口整齐，无明显缝隙。
4. 施工缝处理平直，无明显错位。
5. 金属件安装牢固，无松动现象。
五、安全要求1. 施工现场应设置安全警示标志，确保施工安全。
2. 施工人员应佩戴安全帽、手套等防护用品。
3. 施工过程中，注意高处作业安全，防止坠落。
4. 施工现场应配备消防设施，确保消防安全。
5. 施工结束后，清理现场，防止火灾事故发生。
六、施工注意事项1. 施工过程中，注意天气变化，避免在雨天、大风天气施工。
2. 施工现场应保持整洁，避免污染彩涂板表面。
3. 施工过程中，注意施工顺序，避免交叉作业。
4. 施工完成后，及时进行验收，确保工程质量。
招标编号：福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩色涂层钢板招标文件技术部分福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩钢板招标文件目录附件1 技术规范 (1)1.总则 (1)2.工程概况 (1)3.技术要求 (3)4.质量保证 (5)附件2 供货范围 (7)附件3 技术资料和交付进度 (11)附件5 检验及性能验收试验 (13)附件6 价格表 (14)附件7 技术服务要求 (15)附件8 分包与外购 (16)附件9 大（部）件情况 (17)附件10 差异表 (18)附件11 投标方需要说明的其它内容 (19)附件12鸿山热电锅炉屋顶墙皮排版图 (20)福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩钢板招标文件附件附件1 技术规范1.总则1.1本技术协议适用于福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组的#1、#2锅炉、化学车间、活性炭滤车间顶棚彩钢板的更换工程，它提出了该工程的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准, 卖方所供产品必须满足其要求。
1.3卖方须执行技术协议文件所列标准。
当卖方所执行标准与本技术协议所列标准有矛盾时，按照技术要求较严格的条款所在的标准执行。
1.4合同签订后1个月内，按本技术协议文件要求，卖方提出材料的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。
1.5材料采用的专利涉及到的全部费用均被认为已包含在材料报价中，卖方应保证买方不承担有关材料专利的一切责任。
1.6卖方应保证提供的产品符合安全、健康、环保标准的要求。
应能适应安装地高湿度、高盐雾环境条件。
目次前言1 范围2 规范性引用文件3 术语和定义4 分类和代号5 订货内容6 尺寸、外形、重量及允许偏差7 技术要求8 检验、试验和复检9 包装、标志及质量证明书10 国内外彩涂板常用基板近似牌号（钢级）对照表11 彩涂板使用环境腐蚀性的描述12 彩涂板的选择13 彩涂板的储存、运输和装卸14 彩涂板的加工15 彩涂板的使用寿命和耐久性16 彩涂板大气暴露试验场附录A（规范性附录）彩涂板的尺寸、外型及允许偏差附录B（规范性附录）彩涂板的力学性能附录C（资料性附录）国内外彩涂板常用基板近似牌号（钢级）对照表附录D（资料性附录）彩涂板使用环境腐蚀性的描述附录E（资料性附录）彩涂板的选择附录F（资料性附录）彩涂板的储存、运输和装卸附录G（资料性附录）彩涂板的加工附录H（资料性附录）彩涂板的使用寿命和耐久性附录I（资料性附录）彩涂板大气暴露试验场前言本标准是在总结我国彩色涂层钢板及钢带的生产、使用情况，同时参考EN 10169-1：2003《连续有机涂层（卷涂）钢板产品第一部分：一般信息（定义、材料、公差、试验方法）》（英文版）、ENV 10169-2：1999《连续有机涂层（卷涂）钢板产品第二部分：建筑外用产品》（英文版）、EN 10169-3：2003《连续有机涂层（卷涂）钢板产品第三部分：建筑内用产品》（英文版）、AS/NZS 2728：1997《建筑内/外用预涂层金属板材的性能要求》、ASTM A755M-03《以热镀金属镀层钢板为基板并采用卷涂工艺生产的建筑外用预涂层钢板》的基础上对GB/T 12754-1991《彩色涂层钢板及钢带》进行了修订。
本标准代替GB/T 12754-1991《彩色涂层钢板及钢带》。
本标准与GB/T 12754-1991 相比主要变化如下：——增加第3章“术语和定义”；——增加牌号命名方法的规定，给出了彩涂板的牌号；——基板类型中增加了热镀铝锌合金基板和热镀锌铝合金基板，取消了冷轧基板；——面漆种类中增加了高耐久性聚酯和聚偏氟乙烯，取消了丙烯酸、塑料溶胶和有机溶胶；——增加涂层结构和热镀锌基板表面结构的分类；——增加第5章“订货所需信息”；——调整可供尺寸范围；——增加彩涂板厚度允许偏差的规定，修改了长度、宽度、外形允许偏差（见附录A）；——增加彩涂板的力学性能的规定（见附录B）；——增加基板类型和镀层质量的规定；——对正面涂层性能指标重新进行了分类、调整、补充和完善，增加了反面涂层性能的规定；——表面质量中增加了老化导致的缺陷的说明；——增加资料性附录“国内外彩涂板常用基板近似牌号（钢级）对照表”（见附录C）；——增加资料性附录“彩涂板使用环境腐蚀性的描述”（见附录D）；——增加资料性附录“彩涂板使的选择”（见附录E）；——增加资料性附录“彩涂板使的储存、运输和装卸”（见附录F）；——增加资料性附录“彩涂板使的加工”（见附录G）——增加资料性附录“彩涂板使的使用寿命和耐久性”（见附录H）；——增加资料性附录“彩涂板使大气暴露试验场”（见附录I）；本标准的附录A、附录B是规范性的附录，附录C、附录D、附录E、附录F、附录G、附录H 和附录I是资料性附录。
ICS 77.140.50CCS H 46团体标准T/ZZB 1802—2020建筑用彩色涂层钢板及钢带Prepainted steel sheet and strip for building2020 - 11 - 06 发布2020 - 11 - 30 实施浙江省品牌建设联合会发布T/ZZB 1802—2020目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4牌号表示方式、分类及代号 (1)5基本要求 (2)6技术要求 (3)7试验方法 (6)8检验规则 (8)9标志、包装、质量证明书、运输、贮存和装卸 (9)10质量承诺 (9)IT/ZZB 1802—2020前言本文件按照GB/T 1.1的规定起草。
本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件由浙江省品牌建设联合会提出并归口管理。
IIT/ZZB 1802—2020建筑用彩色涂层钢板及钢带1范围本文件规定了建筑用彩色涂层钢板及钢带的术语和定义、牌号表示方式、分类及代号、基本要求、技术要求、试验方法、检验规则、标志、包装、质量证明书、运输、贮存和装卸以及质量承诺。
本文件适用于建筑内、外用途的以热镀锌铁合金、热镀铝锌合金、热镀锌铝合金或热镀锌铝镁合金为基板，涂层结构为 2/2 的彩色涂层钢板及钢带（以下简称为彩涂钢板）。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定GB/T 1766—2008 色漆和清漆涂层老化的评级方法GB/T 2518—2019 连续热镀锌和锌合金镀层钢板及钢带GB/T 12754—2019 彩色涂层钢板及钢带GB/T 13448—2019 彩色涂层钢板及钢带试验方法HG/T 3830 卷材涂料3术语和定义GB/T 12754—2019 界定的术语和定义适用于本文件。
招标编号：福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩色涂层钢板招标文件技术部分福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩钢板招标文件目录附件1 技术规范 (1)1.总则 (1)2.工程概况 (1)3.技术要求 (3)4.质量保证 (5)附件2 供货范围 (7)附件3 技术资料和交付进度 (11)附件5 检验及性能验收试验 (13)附件6 价格表 (14)附件7 技术服务要求 (15)附件8 分包与外购 (16)附件9 大（部）件情况 (17)附件10 差异表 (18)附件11 投标方需要说明的其它内容 (19)附件12鸿山热电锅炉屋顶墙皮排版图 (20)福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组彩钢板招标文件附件附件1 技术规范1.总则1.1本技术协议适用于福建石狮鸿山热电厂工程2×600MW超临界抽凝供热机组的#1、#2锅炉、化学车间、活性炭滤车间顶棚彩钢板的更换工程，它提出了该工程的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准, 卖方所供产品必须满足其要求。
1.3卖方须执行技术协议文件所列标准。
当卖方所执行标准与本技术协议所列标准有矛盾时，按照技术要求较严格的条款所在的标准执行。
1.4合同签订后1个月内，按本技术协议文件要求，卖方提出材料的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，由买方确认。
1.5材料采用的专利涉及到的全部费用均被认为已包含在材料报价中，卖方应保证买方不承担有关材料专利的一切责任。
1.6卖方应保证提供的产品符合安全、健康、环保标准的要求。
应能适应安装地高湿度、高盐雾环境条件。
卖方对材料（含辅助材料）负有全部技术及质量责任，包括分包（或采购）的材料。
卖方对于分包材料和主要外购零部件至少推荐3家及以上厂家产品，分别报价并以最高价计入总价，买方有权参加分包、外购材料的招标和技术谈判，卖方和买方协商，最终由买方确定分包厂家，但技术上由卖方负责归口协调。
1.7在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，在材料投料生产前，卖方应在设计上给予修改。
具体项目由双方共同商定。
2.工程概况福建石狮鸿山热电厂位于福建省石狮市鸿山镇，距石狮市区约15公里。
本期工程安装2×600MW超临界抽凝供热机组，同步建设烟气脱硫装置(石灰石—湿法)及烟气脱硝装置，同时考虑留有再扩建机组的建设条件。
1根据《石狮市沿海三镇工业园区供热规划》，本期工程向三镇工业园区内提供工业热负荷，额定供热能力确定为1300t/h。
2.1 厂址所在地鸿山热电厂厂址位于鸿山镇东南部的海滨，厂址北部为伍堡村，西部为锦尚镇东店村，东侧和南侧濒临台湾海峡。
2.2 交通运输2.2.1 公路鸿山热电厂厂址地处鸿山镇伍堡村和锦尚镇东店村之间，沿海大道紧靠厂址在电厂北侧和西侧通过，电厂对外公路交通十分顺畅。
2.2.2 水路电厂燃煤从黄骅港通过水路运至电厂，电厂东南海域内建设10万吨级的专用卸煤码头，码头通过输煤栈桥与电厂连接，码头距厂区约930m。
2.3 气象条件厂址所在区域属南亚热带海洋性季风气候，主要气候特点是：热量丰富、季风明显、日照充足、雨量集中、夏长无酷热，冬短无严寒。
本工程采用崇武站的气象资料作为设计依据。
多年平均气温：19.9℃多年极端最高气温：37 ℃多年极端最低气温：-0.3℃多年平均气压：1011.9hPa多年年平均最高气压：1032.7hPa多年年平均最低气压：973.5hPa多年平均相对湿度：81%多年最小相对湿度：13%多年平均年降水量：1100.8 mm年最大降水量：1856.9mm年最少降水量：627.2mm多年平均风速为6.1 m/s年最大风速为30 m/s离地10m高10分钟平均最大风速35.8m/s年主导风向为NE2.4 岩土工程条件基本风压： 0.90KPa地震设防烈度： 8度场地类别：Ⅱ类地下水水位较浅属上层滞水，水量一般，且地下水与海水相通对钢筋混凝土结构具有弱腐蚀性，地下水对混凝土无侵蚀性。
根据《混凝土结构耐久性设计与施工指南》（CES01-2004（2005年修订版）本工程环境分类与环境作用等级为Ⅲ-D。
3.技术要求本工程锅炉、化学车间和活性炭滤车间顶棚结构设计安全等级为一级，设计使用年限为50年。
3.1彩色涂层金属压型钢板应选用高强度镀铝锌钢板，彩板的基材厚度应满足强度和挠度的要求。
墙面板采用G550高强洁面彩色镀铝锌单层钢板，双面镀铝锌含量不少于200g/ m2(AZ150)，基板厚度不小于0.53mm，肋高大于等于29mm，墙板的挠度（包括水平挠度）应小于1/200L（L为墙板的跨度）。
3.2 连接螺钉采用与压型钢板配套的自攻螺钉，螺钉材质须为15Mn/20Mn镀锌钝化，密封胶：采用中性固化硅酮胶，并应为专业的金属板材密封材料。
应保证在-60℃~200℃的温度范围不剥落、龟裂、干裂或变脆，并仍能保持橡胶弹性，具有与彩色涂层钢板同等使用寿命。
密封材料（密封胶、密封条等）应充分考虑防酸碱、防盐雾、抗腐蚀、耐高温的能力，所使用的产品应有质量保证书。
3.3 彩板的涂层能够保证20年的使用寿命（20年内免维护、不起皮、不褪色，能抵抗温度变化及其它极端气候。
）钢板的涂层应具有防止空气中的灰尘在其表面吸附的特点，具备洁面功能，并提供相关证明文件。
墙面板室外侧为≥20um厚PVDF氟碳涂层（或优于氟碳涂层的烤漆）+ ≥5um厚高铬量耐腐蚀环氧树脂底漆,墙面板室内侧为≥5um厚高级耐腐蚀聚酯漆+≥5um厚高铬量耐腐蚀环氧树脂底漆，颜色除特殊规定外其余面漆颜色均为RAL7001。
3.4 彩色涂层钢板的原材料选用：上海宝钢、韩国浦项钢铁、博思格钢铁、新日铁钢铁、阿赛洛钢铁、住友金属、美国钮柯钢铁，供货时必须提供该原材料的合格证，如果是进口产品，还需要提供报关单和原产地证明。
3.5 檩条系统高强度镀锌卷边C型冷弯薄壁型钢檩条，材料必须热浸镀锌，其强度为高强G450，镀锌量不少于350 g/ m2(AZ350)，表面必须涂装底漆和面漆（油漆必须为国际一线品牌，任一点干膜厚度不得低于200um，面漆颜色为RAL7001），挠度（包括水平挠度）应小于1/200L（L为墙架及檩条的跨度），其表面抗腐蚀措施应满足20年内免维护。
檩条交货时应有化学成分和机械性能的合格保证书。
化学成分要求碳、锰、硅、磷、硫含量符合相应级的规定，机械性能要求屈服点、抗拉强度、伸长率和冷弯试验合格。
用作钢结构连接的连接材料均应与被连接构件所采用的钢材材质相适应。
将两种不同强度的钢材相连接时，可采用与低强度钢材相适应的连接材料。
性能等级为C级和A级、B级的普通螺栓，符合国家标准。
3.6 彩色涂层金属压型板的整体耐火极限不小于0.25h，并出具国家固定灭火系统出具的检验报告。
3.7 彩色涂层金属钢板应具有自防水功能，且板与板的横向搭接构造应简洁合理，屋面压型钢板应避免采用螺钉外露的穿透型，横向接逢处通常设置配件的板型，以减少安装风险，板型应具备防毛细渗透的空腔设计，防止板与板搭接处的渗水现象。
3.8 本地区属于台风区，投标方应提供国家级实验室出具类似工程的金属钢板抗台风试验报告。
3.9 彩色涂层金属压型墙板及墙架：其强度及镀铝锌含量应满足使用要求。
3.10 投标方应通过ISO9001及ISO14000的检验并提供证明。
4.质量保证4.1规程和标准4.1.1 彩色涂层钢板制造所遵循标准应遵守以下原则：凡按引进技术设计制造的产品，须按引进技术相应的标准及相应的引进公司标准规范进行设计、制造、检验。
以国内技术设计制造的产品，按相应的国家标准、行业标准或企业标准进行设计、制造、检验。
在按以上技术标准设计制造的同时，还必须满足最新版的电力行业(包括原水电部、原能源部)相应规范标准，当两者有矛盾时，执行较高标准。
在按相应技术标准设计制造的同时，还必须满足有关安全、环保及其它方面最新版的国家强制性标准和规程(规定)的要求。
如果本招标文件中有与上述标准相冲突的条款，则执行二者中的较高标准。
4.1.2 本工程彩色涂层钢板围护系统供货及设计所执行的规范包括但并不限于下列规范：文中所用标准均应按最新版本执行，如有矛盾按更严格的执行。
4.2 质量保证4.2.1投标方应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。
4.2.2投标方应在本合同生效后1个月内，向招标方提供与本合同产品有关的监造、检验、性能验收试验标准。
4.2.3根据本招标文件，投标方应采取措施确保产品质量。
产品交货前，应对产品进行必要的检查与试验，以保证整个设计和制造符合规程要求。
投标方有责任将检查和试验资料按规定完整、及时提交给招标方；对重要的检查与试验项目，应邀请招标方派代表参加。
4.2.4提供免维护20年的相关资料及保证措施。
附件2 供货范围1 一般要求1.1 本附件规定了合同产品的供货范围，投标方保证提供产品为全新的、先进的、成熟的、完整的和安全可靠的，且产品的技术经济性能符合附件1的要求。
1.2 投标方应提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。
对于产品安装和施工所必需的附件，即使本合同附件未列出和/或数目不足，投标方仍须在执行的同时补足。
1.3 投标方应提供所有安装和检修所需消耗材料等，并提供详细供货清单。
1.4 提供备品备件，并在投标书中给出具体清单。
1.5 提供所供产品的进口清单。
1.6 投标方提供的技术资料清单见附件3。
2 供货范围2.1产品主体供货范围包括下列项目，但不限于此。
2.1.1主要材料及配件：供货量为初步统计，投标单位自行考虑余量。
主要材料、配件供货量见下表，其中U-125/U-200型波纹彩钢板具体板型尺寸见附件12：2.1.2其他配件2.1.2.1 本次采购合同招标方仅对主材数量提出要求，其余辅材包括连接螺栓、密封条、密封胶、角铝、泡沫堵头、自攻螺钉、铆钉、防水绝缘减震垫片、补丁基胶等都由投标方免费足额提供，其数量须完全满足现场的施工需要并留出5%以上的余量。
2.1.2.2 泡沫堵头：软质泡沫聚氨脂制品，不干胶粘贴。
2.1.2.3 角铝：市售成品。
2.1.3 投标文件应将供货范围主要材料及配件供货范围列入下表中：产品本体供货范围（投标方可自行细化）2.2.1投标文件应将备品备件列入下表中：备品备件2.3 进口件清单投标文件应将进口件列入下表中：进口件清单附件3 技术资料和交付进度1. 一般要求1.1 投标方提供的资料应使用国家法定单位制即国际单位制(语言为中文)，进口部件的外文图纸及文件，应由投标方翻译成中文（免费）。
