电缆结构图及分类

我公司投标电缆设备的结构简图如下所示：
附图一：YJY－21/35kV电缆结构简图（如下）
附图二：ZRC—YJV22－6/10kV电缆结构简图（如下）
附图二：ZRC—YJV 电缆结构简图
金属屏蔽
铠装
护套
A类阻燃35kV交联聚乙烯绝缘电力电缆结构设计
结构一：1—铜导体；2—导体屏蔽；3—XLPE绝缘层；4—绝缘屏蔽；
5—铜带屏蔽层；6—阻燃PVC扇形填充条；
7—高阻燃隔火层（无纺布带+XQT-3高阻燃涂胶玻璃布带）
8—阻燃PVC外护套
结构二：1—铜导体；2—导体屏蔽；3—XLPE绝缘层；4—绝缘屏蔽；
5—铜带屏蔽层；6—矿物纸绳填充；
7—高阻燃隔火层（无纺布带+XQT-3高阻燃涂胶玻璃布带）
8—PVC外护套
注：关键7为隔火层。

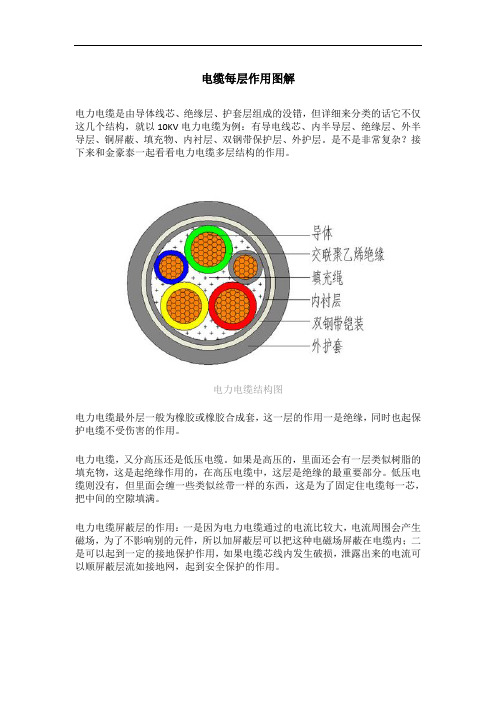

电缆每层作用图解
电力电缆是由导体线芯、绝缘层、护套层组成的没错，但详细来分类的话它不仅这几个结构，就以10KV电力电缆为例：有导电线芯、内半导层、绝缘层、外半导层、铜屏蔽、填充物、内衬层、双钢带保护层、外护层。

是不是非常复杂？接下来和金豪泰一起看看电力电缆多层结构的作用。

电力电缆结构图
电力电缆最外层一般为橡胶或橡胶合成套，这一层的作用一是绝缘，同时也起保护电缆不受伤害的作用。

电力电缆，又分高压还是低压电缆。

如果是高压的，里面还会有一层类似树脂的填充物，这是起绝缘作用的，在高压电缆中，这层是绝缘的最重要部分。

低压电缆则没有，但里面会缠一些类似丝带一样的东西，这是为了固定住电缆每一芯，把中间的空隙填满。

电力电缆屏蔽层的作用：一是因为电力电缆通过的电流比较大，电流周围会产生磁场，为了不影响别的元件，所以加屏蔽层可以把这种电磁场屏蔽在电缆内；二是可以起到一定的接地保护作用，如果电缆芯线内发生破损，泄露出来的电流可以顺屏蔽层流如接地网，起到安全保护的作用。

电力电缆
控制电缆在很多地方，特别是计算机系统的控制电缆，这里的屏蔽层是用来屏蔽外来影响的，因为其本身电流很弱，非常怕外界的电磁场影响。

电力电缆结构层的作用：
线芯：是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

绝缘层：是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

屏蔽层：15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

保护层：作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。

3. 1 额定电压1 kV及以下架空绝缘电缆:JKLYJ 型图例：1 —LY8或LY9型紧压硬铝导体; 缘料。

3•额定电压10 kV架空绝缘电缆产品结构示意图:1 —LY8或LY9型紧压硬铝导体；3—35 kV级及以下用耐侯型交联聚乙烯绝缘料;5 —绞合在钢芯外的LY9型硬铝导体。

附三.产品结构示意图（截面）:架空导线185图例:JKLYJ 型2JKLGYJ 型4 5 2 32 —10 kV级及以下用耐侯型硅烷交联聚乙烯绝2—半导电内屏蔽料；4—G1A型绞合钢丝;5.2 YC 450/750 V 重型橡套软电缆:图例：1 —无氧纯铜束合导体或复合绞束合导体： 2— 橡皮绝缘层； 3— 橡皮条或纤维绳填充； 4— 成缆绕包包带； 5— 橡皮护套层。

说明：若非镀锡铜单丝，则导体外加包带。

图例：1 —无氧纯铜单根实心导体; 2— 阻燃聚氯乙烯绝缘层； 3— 填充或挤塑内护层； 4— 涂塑铝箔复合包带； 5— 阻燃聚氯乙烯护套。

VY 0.6/1 kV 铜芯聚氯乙烯绝缘聚乙烯护套电力电缆:图例：1— 无氧纯铜单根导体; 2— 聚氯乙烯绝缘层； 3— 成缆填充； 4— 成缆绕包包带； 5— 黑色聚乙烯护套。

5.7 本安电缆:123452 3 4234450/750 V BFYJ 辐照交联聚乙烯绝缘电线:图例：1 —无氧纯铜绞合导体；2—辐照交联聚乙烯绝缘层。

YFD-ZR-YJV 0.6/1 kV 铜芯阻燃交联聚乙烯绝缘聚氯乙烯护套预制分支电力电缆;1 2 3 4 1 2 3图例：1—无氧纯铜紧压导体；2—硅烷交联聚乙烯绝缘层；3—阻燃90°C聚氯乙烯护套;4—分支接头封头料。

AWM 1015 105 °C/600 V VW-1 UL 导线:图例：1 —无氧纯铜单线束合导体；2 —1050C阻燃聚氯乙烯绝缘层。

5. 7 YC 450/750 V 重型橡套软电缆:图例：1 —无氧纯铜束合导体或复合绞导体: 2— 橡皮绝缘层； 3— 橡皮条或纤维绳填充； 4— 成缆绕包包带； 5— 橡皮护套层。

电力电缆1、非铠装类YJV、YJY、VV、WDZC-YJY、WDZB-YJY、WDZA-YJY、单芯两等芯（70mm2及以上）两等芯（70mm2以下）三等芯（70mm2以下）导体绝缘层填充绕包带外护套导体绝缘层外护套绕包带填充三等芯（70mm2及以上）四等芯（70mm2以下）四等芯（70mm2及以上）3+1芯（70mm2以下）导体绝缘层外护套绕包带填充外护套绕包带填充导体绝缘层导体绕包带3+1芯（70mm2及以上） 3+1芯大零线（70mm2及以上） 五等芯（70mm2以下） 4+1芯（70mm2以下）导体绝缘层3+2芯（70mm2以下） 4+1芯（70mm2及以上） 3+2（70mm2及以上）2、铠装类VV22、VV23、YJV23 、YJV22、WDZC-YJY23、WDZB-YJY23、WDZA-YJY23单芯两等芯（70mm2以下）两等芯（70mm2及以上）导体外护套三等芯（70mm2以下）三等芯（70mm2及以上）四等芯（70mm2以下）四等芯（70mm2及以上）导体绝缘层内衬层钢带铠装外护套外护套钢带铠装绝缘层内衬层填充外护套钢带铠装内衬层填充外护套钢带铠装填充外护套3+1芯（70mm2以下）3+1芯大零线（70mm2及以上）五等芯（70mm2以下）4+1芯（70mm2以下）导体绝缘层内衬层填充外护套钢带铠装内衬层填充外护套钢带铠装3+2芯（70mm2以下）4+1芯（70mm2及以上）3+2（70mm2及以上）3+1芯（70mm2及以上）3.钢丝铠装VV32、VV33、YJV33 、YJV32、WDZC-YJY33、WDZB-YJY33、WDZA-YJY33导体绝缘层导体绝缘层填充导体绝缘层内衬层钢丝铠装外护套单芯 两等芯（70mm2以下） 两等芯（70mm2及以上）导体绝缘层外护套绝缘层外护套三等芯（70mm2以下） 三等芯（70mm2及以上） 四等芯（70mm2以下） 四等芯（70mm2及以上）绝缘层内衬层填充外护套钢丝铠装外护套钢丝铠装内衬层填充外护套钢丝铠装外护套钢丝铠装3+1芯（70mm2以下）3+1芯大零线（70mm2及以上）3+1芯（70mm2及以上）五等芯（70mm2以下）导体绝缘层绝缘层外护套导体绝缘层内衬层填充外护套钢丝铠装4+1芯（70mm2以下）3+2芯（70mm2以下）4+1芯（70mm2及以上）3+2（70mm2及以上）中压结构示意图1、 非铠系列YJV 、YJY 、WDZC-YJY 、WDZB-YJY 、WDZA-YJY 、单芯 三芯2、 钢带铠装 YJV22、YJV23、WDZC-YJY23、WDZB-YJY23、WDZA-YJY23单芯 三芯3、钢丝铠装YJV32、YJV33、WDZC-YJY33、WDZB-YJY33、WDZA-YJY33单芯三芯耐火系列26/35Kv 500mm2 及以上。

一、非耐火---低压力缆1 非铠1231 导体2 绝缘3 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451导体 2 绝缘 3 填充 4 绕包带 5 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451导体 2 绝缘3填充 4 绕包带 5 外护套12345ConducorInsulationFillerTapeJacket1 导体2绝缘3填充 4 绕包带 5 外护套123451 导体2绝缘3填充 4 绕包带 5 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套12345123451 导体2 绝缘3 绕包带4 外护套123451 导体2 绝缘3 填充4 绕包带5 外护套123451 导体2 绝缘3 绕包带4 外护套2 带铠单芯非磁性金属带铠装123451 导体2 绝缘3 内衬层4 非磁性钢带铠装5 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671导体 2 绝缘3填充 4 绕包带 5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢带铠装7 外护套12345671 导体2 绝缘3 绕包带4 内衬层 5钢带铠装 6 外护套3 丝铠123451 导体2 绝缘3 内衬层4 非磁性金属铠装5 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套12345671 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套1234561 导体2 绝缘3 绕包带4 内衬层 5钢带铠装 6 外护套12765431 导体2 绝缘3 填充4 绕包带5 内衬层 6 钢丝铠装7 外护套1265431 导体2 绝缘3 绕包带4 内衬层5 钢丝铠装 6 外护套二、耐火---低压力缆1 非铠12341 铜导体2 耐火云母带3 绝缘 4绕包带5外护套1234561234561234561234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561 铜导体2 耐火云母带3 绝缘4 填充 5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 外护套1234561234561 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 外护套2 带铠1234561 铜导体2 耐火云母带3 绝缘4 内衬层5 钢带铠装6 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢带铠装8 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢带铠装8 外护套3 丝铠1234561 铜导体2 耐火云母带3 绝缘4 内衬层5 钢丝铠装 6 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套12345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套1234567812345678123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套123456781 铜导体2 耐火云母带3 绝缘4 填充5绕包带6 内衬层7 钢丝铠装8 外护套三、中压电缆1 非铠----铜带屏蔽12345671 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 绕包带7 外护套12345678 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8 外护套2 带铠----铜带屏蔽123456781 导体2导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 内衬层7 非磁性钢带铠装8 外护套12345678910 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8内衬层9钢带铠装10 外护套3、丝铠----铜带屏蔽4891 导体2导体屏蔽 3 绝缘 4 绝缘屏蔽 5 铜带屏蔽6 无纺布带7 内衬层8 非磁性金属丝铠装9 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 铜带屏蔽6 填充7 绕包带8内衬层9 钢丝铠装10 外护套4 非铠----铜丝屏蔽1 导体2导体屏蔽3绝缘4绝缘屏蔽5半导电绕包带 6 铜丝屏蔽7扎带外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5 半导电带6 铜丝屏蔽7 填充8绕包带9外护套5 带铠----铜丝屏蔽24 1 导体 2 导体屏蔽 3 绝缘 4 绝缘屏蔽5半导电带6 铜丝屏蔽7 绕包带8内衬层9 钢带铠装10 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带6 铜丝屏蔽7 填充8 绕包带9内衬层10 钢带铠装11 外护套6 丝铠----铜丝屏蔽1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带 6 铜丝屏蔽7 绕包带8内衬层9 非磁性金属丝铠装10 外护套1 导体2 导体屏蔽3 绝缘4 绝缘屏蔽5半导电带 6 铜丝屏蔽7 填充8 绕包带9内衬层10 钢丝铠装11 外护套四、控制电缆结构图1、KVV123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341导体2绝缘3绕包带4外护套1 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341 导体2 绝缘3填充4绕包带5外护套2 KVVR、RVV123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341导体2绝缘3绕包带4外护套123451 导体2 绝缘3填充4绕包带5外护套123451 导体2 绝缘3填充4绕包带5外护套12341 导体2 绝缘3填充4绕包带5外护套3 KVV221234567123456712345671导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套12345671234561导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套1234561导体2绝缘3填充4绕包带5内衬层6钢带铠装7外护套4 KVV321 导体2 绝缘3 填充4 聚酯带5 内衬层 6钢丝铠装7 外护套5 KVVP 、KVVRP 、RVVP如下1234561 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套1234561234561 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套12345612345123451 导体2绝缘3 填充4 绕包带5编织屏蔽6外护套6、KVVP3 如下444234567、KVVP3-22 如下1 导体2 绝缘3 填充4 铝塑带屏蔽 5内衬层 6 钢带铠装7外护套8、KVVP2-22、KVVP22如下123456781 导体2 绝缘3 填充4 聚酯带5屏蔽 6内衬层7 钢带铠装8外护套五、架空绝缘导线1 1kV架空电缆1 导体2 耐候性绝缘1 导体2 耐候性绝缘3 突脊1231 导体2 突脊3 耐候性绝缘2 10kV、35kV电缆1231 导体2 导体屏蔽3 耐候性绝缘23451 导体2 导体屏蔽3 绝缘4 绝缘屏蔽或耐候性绝缘料 5 突脊六、裸导线1、钢心率绞线1、钢芯2 铝导体127+712+71钢绞线2 铝导体218+112 22+7（8+14）12 24+7（9+15）26+7（10+16）30+7（12+18）2 30+19（12+18）242+7（8+14+20）12 45+7（9+15+21）48+7（10+16+22）54+7（12+18+24）254+19（12+18+24）12 72+7（9+15+21+27）84+7（12+18+24+30）12 72+19（9+15+21+27）284+19（12+18+24+30）2、铜、铝绞线6193761 七、变频电缆23451 导体2 绝缘3 聚酯带4 铜带屏蔽5 外护套六、计算机仪表电缆123456781、铜导体2、PE绝缘3、填充4、饶包带5、对绞屏蔽6、饶包带7、总屏蔽8、PVC绝缘结构参数表12345678910123456。

控制电缆的种类和符号含义一、用途：电缆适用于交流额定电压450/750V及以下的电器仪表，配电装置的信号传输、控制、测量。

电缆的导电线芯长期允许工作温度应不超过70℃。

主要产品有：1、PVC绝缘护套控制电缆。

2、橡皮绝缘控制电缆。

3、本安型信号控制电缆。

4、信号电缆。

二、字母代号及其意义三、型号组成：四、举例：铝芯聚乙烯绝缘钢带铠装，聚乙烯外护层控制电铜芯橡皮绝缘铅套钢带铠装电缆缆五、产品结构简图：1、铜导体2、PVC绝缘3、绕包带4、PVC护套5、铠装钢带6、内护层7、铠装细钢丝控制电缆的型号分类一、聚氯乙烯绝缘聚氯乙烯护套控制电缆1、用途：适用于常温下电器设备及仪表装置。

火警信号及各种自动装置信号的控制连接。

2、特点：该电缆敷设方便，施工简单，安全可靠。

阻燃性电缆还具有不易着火和火后不延燃的特点，电缆长期工作温度不超过+70℃，弯曲半径不小于电缆外径的10倍。

3、使用温度：-10℃~ +70℃4、电缆的型号、名称及主要用途。

二、耐高温控制电缆1、产品用途适用于交，直流额定电压450/750V及以下的高温，有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。

2、产品特性该电缆有耐高温、耐碱、耐油、耐氧化剂等特性，屏蔽型还具有抗干扰性能。

电缆长期工作温度-40℃~200℃。

3、电缆的型号、名称及使用范围：注：如需阻燃型（氧指数≥30）则需在型号前加特征代号“ZR”如：ZR-KHF4，ZR-KHF4PT 等，如需加钢带铠装，则需在型号的右下角加代号“22”，如：ZR-KHF422，ZR-KHF4P 22等。

4、电缆的规格和有关参数见下表：三、本安型信号控制电缆广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统，监制回路及保护线路等各种本安电路中，具有分析参数小，抗外界干扰和线间串扰等优点。

电缆的型号、名称和使用条件：说明：等。

（1）可根据需要生产PVC绝缘，PVC护套本安型控制电缆ia-k2（2）可根据需要生产钢带铠装本安信号控制电缆，需型号右下角加注代号“22”如ia-kYV表示钢带铠装。
