流体输送机械教学课程
- 格式:ppt
- 大小:777.00 KB
- 文档页数:38
流体输送设备的控制培训课程课程简介本控制培训课程旨在帮助学员了解流体输送设备的基本原理、控制方法和常见故障排除技巧。
通过本课程的学习,学员将能够熟悉流体输送设备的工作原理,掌握流体输送设备的控制技术,提升在实际工作中的应用能力和技术水平。
课程大纲第一章:流体输送设备概述• 1.1 流体输送设备的定义和分类• 1.2 流体输送设备的应用领域• 1.3 流体输送设备的基本原理第二章:流体输送设备的控制技术• 2.1 控制系统的基本组成• 2.2 流体输送设备的控制方法• 2.3 流体输送设备的控制器及其功能• 2.4 流体输送设备的控制策略第三章:流体输送设备的常见故障排除• 3.1 故障诊断的基本原理• 3.2 常见故障的排查方法• 3.3 故障排除的注意事项课程详情第一章:流体输送设备概述本章将介绍流体输送设备的定义、分类、应用领域和基本原理。
学员将了解不同种类的流体输送设备以及其工作原理。
同时,学员还将学习流体输送设备在工业生产中的应用场景。
第二章:流体输送设备的控制技术本章将深入讲解流体输送设备的控制技术。
学员将学习控制系统的基本组成,并了解流体输送设备的控制方法,包括调速控制、流量控制等。
此外,课程还将介绍流体输送设备的控制器及其功能,以及常用的控制策略。
第三章:流体输送设备的常见故障排除本章将着重介绍流体输送设备的常见故障排除方法。
学员将学习故障诊断的基本原理和常用的排查方法。
此外,课程还会提醒学员在故障排除过程中需要注意的事项,以避免进一步损害设备或造成安全事故。
培训方式本课程采用在线视频教学的方式进行培训。
学员可以根据自己的时间安排自主学习。
课程视频将提供实际案例分析和操作演示,帮助学员更好地理解和掌握相关知识和技能。
培训目标通过本课程的学习,学员将能够达到以下目标: 1. 掌握流体输送设备的基本原理和工作方式。
2. 理解流体输送设备的控制技术,包括调速控制和流量控制等。
3. 熟悉流体输送设备的控制器和常用的控制策略。

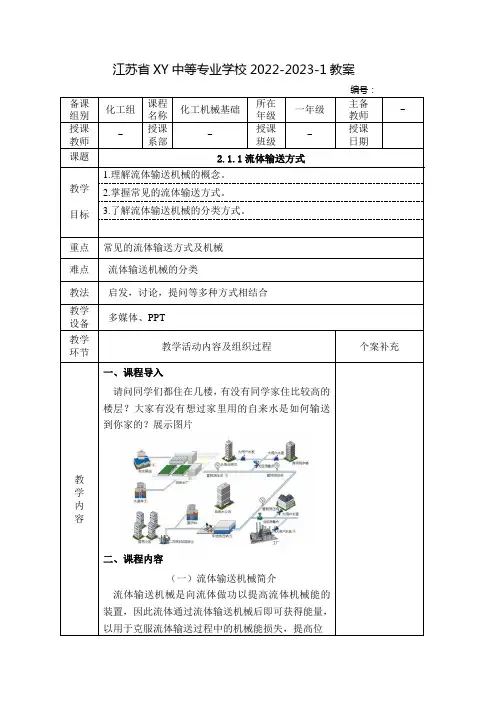

江苏省XY中等专业学校2022-2023-1教案一、课程导入请问同学们都住在几楼,有没有同学家住比较高的楼层?大家有没有想过家里用的自来水是如何输送到你家的?展示图片二、课程内容(一)流体输送机械简介流体输送机械是向流体做功以提高流体机械能的装置,因此流体通过流体输送机械后即可获得能量,以用于克服流体输送过程中的机械能损失,提高位能以及提高液体压力(或减压等)。
(二)流体输送方式化工生产中所处理的物料,大多为流体,为了满足工艺条件的要,保证生产的连续性,需要把液体从一个设备输送至另一个设备。
流体输送方式主要有以下几种:高位槽送料、真空抽料、压缩空气送料、流体输送机械送料。
(1)高位槽送料当要求将高位设备中的液体输送至低位设备中去时,只要两设备间的位差高度能满足流量要求,即可将两设备用管道直接连接,从而达到送料的目的,这就是高位槽送料。
对要求流速特别稳定的场合,也常设置高位槽,先将液体送到高位槽内,再利用位差将液体送到目标设备,这样可以避免输送机械带来的波动。
高位水塔图片(2)真空抽料真空抽料是通过真空系统造成的负压来实现液体从一个设备到另一个设备的操作。
真空抽料时,目标设备内的真空度必须要满足输送任务的量、压力的要求。
真空抽料适用于对腐蚀性液体的输送,其结构简单没有动件,但流量调节不方便,主要用在间歇输送流体的场合,必须注意的是真空抽料不能用于易挥发液体的输送。
思考:什么原因使得真空抽料不能用于易挥发液体的输送?讨论:移液管的使用有哪些注意事项?(3)压缩空气送料压缩空气送料是通过通入压缩气体,在压力的作用下将液体输送至目标设备压缩空气达料时,气体压力必须满足输送任务的工艺要求。
气压式暖水壶(4)流体输送机械送料流体输送机械是给流体增加机械能以完成输送任务的机械。
流体输送机械送料是借助流体输送机械对流体做功,实现流体输送的操作,是化工生产中最常见的输送方式。

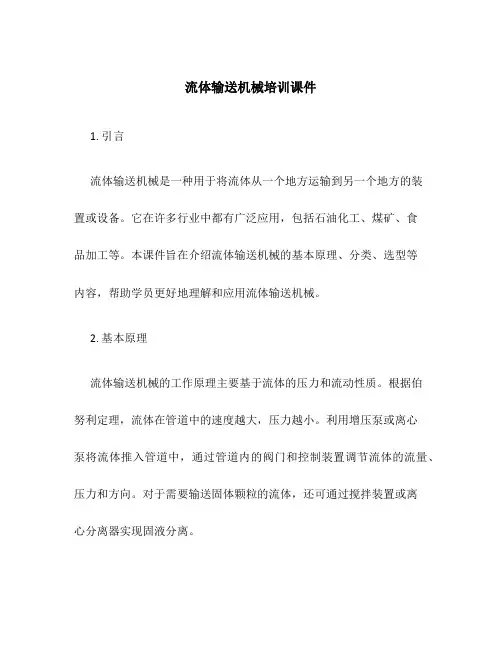

流体输送机械培训课件1. 引言流体输送机械是一种用于将流体从一个地方运输到另一个地方的装置或设备。
它在许多行业中都有广泛应用,包括石油化工、煤矿、食品加工等。
本课件旨在介绍流体输送机械的基本原理、分类、选型等内容,帮助学员更好地理解和应用流体输送机械。
2. 基本原理流体输送机械的工作原理主要基于流体的压力和流动性质。
根据伯努利定理,流体在管道中的速度越大,压力越小。
利用增压泵或离心泵将流体推入管道中,通过管道内的阀门和控制装置调节流体的流量、压力和方向。
对于需要输送固体颗粒的流体,还可通过搅拌装置或离心分离器实现固液分离。
3. 主要分类根据不同的工作原理和应用场景,流体输送机械可以分为以下几类:3.1. 泵类泵类是最常见的流体输送机械,主要用于增压、输送和循环流体。
根据工作原理,泵类可以分为离心泵、容积泵、潜水泵等不同类型。
3.1.1. 离心泵离心泵通过离心力将流体推向出口,广泛应用于城市供水、工业生产等领域。
它的主要特点是结构简单、效率高、容量大。
3.1.2. 容积泵容积泵通过气体或液体的容积变化来输送流体,适用于特殊工况和高粘度流体输送。
它的主要特点是输送流量稳定、压力波动小。
3.2. 搅拌器搅拌器主要用于混合流体、增强反应和悬浮固体颗粒。
它根据搅拌方式的不同可以分为搅拌桨、螺旋叶片等类型。
3.3. 分离器分离器主要用于固液分离,将固体颗粒从流体中分离出来。
常见的分离器包括离心分离器、滤油机等。
4. 选型注意事项选择合适的流体输送机械是确保系统正常运行的关键。
在选型时,需要考虑以下几个方面:4.1. 流体性质根据输送的流体性质选择相应的流体输送机械,如液体、气体或固液混合物。
4.2. 流量和压力要求根据系统的流量和压力要求选择合适的流体输送机械,确保其能够满足系统的工作条件。
4.3. 使用环境考虑流体输送机械运行的环境条件,如温度、湿度、腐蚀性等因素。
4.4. 维护和运行成本综合考虑设备的维护和运行成本,选择经济合理的流体输送机械。

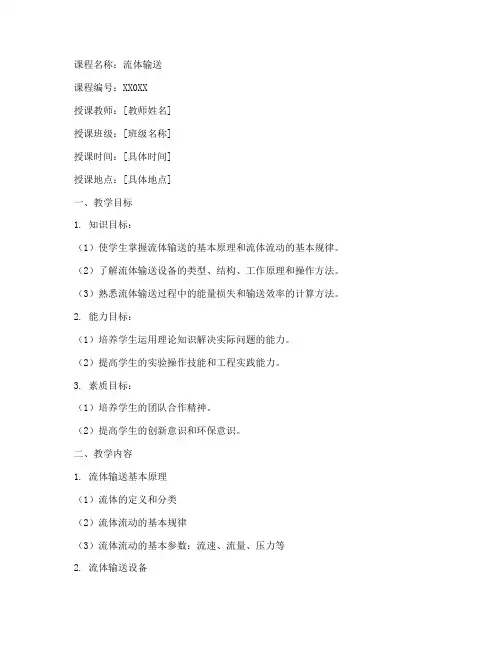

课程名称:流体输送课程编号:XX0XX授课教师:[教师姓名]授课班级:[班级名称]授课时间:[具体时间]授课地点:[具体地点]一、教学目标1. 知识目标:(1)使学生掌握流体输送的基本原理和流体流动的基本规律。
(2)了解流体输送设备的类型、结构、工作原理和操作方法。
(3)熟悉流体输送过程中的能量损失和输送效率的计算方法。
2. 能力目标:(1)培养学生运用理论知识解决实际问题的能力。
(2)提高学生的实验操作技能和工程实践能力。
3. 素质目标:(1)培养学生的团队合作精神。
(2)提高学生的创新意识和环保意识。
二、教学内容1. 流体输送基本原理(1)流体的定义和分类(2)流体流动的基本规律(3)流体流动的基本参数:流速、流量、压力等2. 流体输送设备(1)泵类设备:离心泵、轴流泵、混流泵等(2)风机类设备:轴流风机、离心风机等(3)压缩机类设备:往复式压缩机、螺杆压缩机等3. 流体输送过程中的能量损失和输送效率(1)摩擦损失(2)局部损失(3)泵的效率4. 流体输送设备操作与控制(1)泵类设备的操作与维护(2)风机类设备的操作与维护(3)压缩机类设备的操作与维护三、教学方法1. 讲授法:讲解流体输送基本原理、流体流动基本规律、流体输送设备类型及操作方法等理论知识。
2. 案例分析法:结合实际工程案例,引导学生分析流体输送过程中可能出现的问题及解决方法。
3. 实验教学法:通过实验操作,使学生掌握流体输送设备的操作技能和实验数据采集方法。
4. 讨论法:组织学生围绕特定问题进行讨论,提高学生的创新意识和团队合作精神。
四、教学过程1. 导入新课:简要介绍流体输送在化工生产中的重要性,激发学生的学习兴趣。
2. 讲授新课:按照教学内容,依次讲解流体输送基本原理、流体输送设备、流体输送过程中的能量损失和输送效率等知识。
3. 案例分析:结合实际工程案例,引导学生分析流体输送过程中可能出现的问题及解决方法。
4. 实验教学:组织学生进行实验操作,使学生掌握流体输送设备的操作技能和实验数据采集方法。

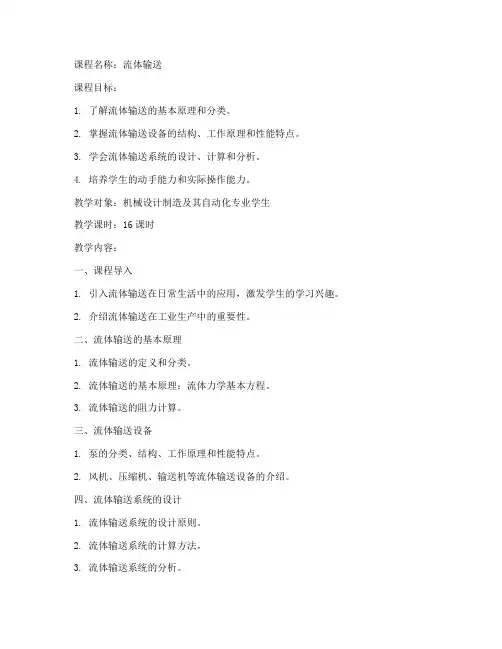

课程名称:流体输送课程目标:1. 了解流体输送的基本原理和分类。
2. 掌握流体输送设备的结构、工作原理和性能特点。
3. 学会流体输送系统的设计、计算和分析。
4. 培养学生的动手能力和实际操作能力。
教学对象:机械设计制造及其自动化专业学生教学课时:16课时教学内容:一、课程导入1. 引入流体输送在日常生活中的应用,激发学生的学习兴趣。
2. 介绍流体输送在工业生产中的重要性。
二、流体输送的基本原理1. 流体输送的定义和分类。
2. 流体输送的基本原理:流体力学基本方程。
3. 流体输送的阻力计算。
三、流体输送设备1. 泵的分类、结构、工作原理和性能特点。
2. 风机、压缩机、输送机等流体输送设备的介绍。
四、流体输送系统的设计1. 流体输送系统的设计原则。
2. 流体输送系统的计算方法。
3. 流体输送系统的分析。
五、流体输送系统实例分析1. 某化工企业原料输送系统设计实例。
2. 某水利工程流体输送系统设计实例。
六、流体输送设备选型与安装1. 流体输送设备选型原则。
2. 流体输送设备的安装要求。
七、流体输送系统的运行与维护1. 流体输送系统的运行特点。
2. 流体输送系统的维护方法。
教学过程:第一课时:1. 课程导入,介绍流体输送的应用和重要性。
2. 流体输送的基本原理,讲解流体力学基本方程。
第二课时:1. 流体输送的分类,介绍流体输送设备的种类。
2. 泵的结构、工作原理和性能特点。
第三课时:1. 风机、压缩机、输送机等流体输送设备的介绍。
2. 流体输送系统的设计原则。
第四课时:1. 流体输送系统的计算方法,讲解阻力计算。
2. 流体输送系统的分析。
第五课时:1. 某化工企业原料输送系统设计实例。
2. 某水利工程流体输送系统设计实例。
第六课时:1. 流体输送设备选型原则。
2. 流体输送设备的安装要求。
第七课时:1. 流体输送系统的运行特点。
2. 流体输送系统的维护方法。
第八课时:1. 流体输送设备操作与维护。
2. 实际操作演练。
