超声波清洗机操作作业指导书

版本号页码审核A0
1
1、检查产品是否有异物、混料现象；
2、平铺摆放于胶盘内，每盘只能摆一层，不 可叠层摆放；
3、放置清洗机进料口传送带的输送槽内；
4、超声波机器内进行除油、清洗作业；
5、烘干位进行烘干作业；
6、出料口处取出产品摆好。

1.物料不良：个别物料不良隔离放置不良区域并做标识；
2.出现异常情况时，操作员
须立即停止动作，并及时反馈班长，待异常分析解决后方可继续作业。

1.作业员在进行作业时，注意手和衣物不能触碰机器输送带，
2.发现机器出现异常现象的情况应立即停止机器，不得在机器运行中违规操作。

作业流程图
开机加热水温
↓摆入盘内
↓
放入传送带
↓
超声波清洗
↓烘干↓取出产品
操作步骤
反应计划
注意事项
超声波清洗
操作作业指导书
适用产品
工序名称文件编号
编制批准生效日期
清洗作业前把机器温度加热到50度-70度。

放置清洗机进料口传送带的输送槽。

每格输送槽只能放置一盘产品。

检查超声波频率：
1#F280/2.5A;2#F280/6.5A;3#F280/4.2A; 4#F400/5.4A （参考值）
产品进入清洗机内，经过四个超声波清洗槽：1号槽-去油清洗（温度50°~ 70°）；2号3号槽超声波过清水（常温）—4号槽-过清水（温度50°~ 70°）。

清洗后经过烘干步骤，确保产品无残留水渍，在输送带出口处吹风机进行降温。

清洗烘干后的产品取出产品，检查是否清洗干净，有无残留水渍、油渍等异物。

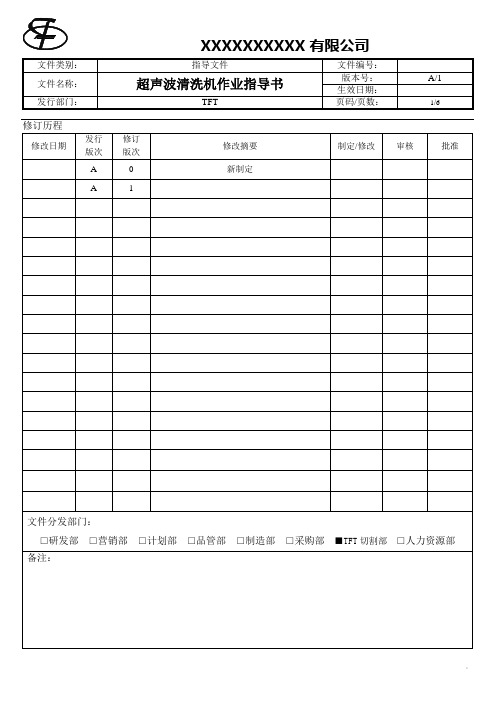

文件名称：超声波清洗机作业指导书版本号：A/1
生效日期：
发行部门：TFT 页码/页数：4/6
5.5注意事项：
5.5.1机器不能接近明火，应避免在阳光直接照射下使用；
5.5.2断开总电源前，应先将其他开关全部断开；
5.5.3清洗槽内没有清洗液或清洗液偏低时，严禁开启超声和加热器；
5.5.4超声清洗槽的过滤棉芯在使用一定时期后需从过滤器内取出更换；
5.5.5旧液换新液时的排液，加热器开关及超声波开关应处于关闭位置，并应在常温下进行；
5.5.6超声波震板表面不能划伤、撞击或放置物品；
5.5.7三个月左右需清除电控柜及超声波发生器内元器件及电路板上的灰尘，防止因此造成漏电及局部接
触不良或短路；
5.5.8定期停机检查各部分紧固螺栓，如发现松动应重新紧固方可继续使用；
5.5.9当槽内溶剂使用时间过长等原因发生变质时，应及时将溶剂排出槽外，并将槽内清洗干净。

各槽加
热都要受到温度设定值及液位的控制，加热开启之前必须将各槽的温度设定好。

文件名称：超声波清洗机作业指导书版本号：A/1
生效日期：发行部门：TFT 页码/页数：5/6
6相关文件：
6.1《HWD—6132ST半自动超声波清洗机使用说明书》
7相关表单：
无
8附件：
无。

超声波清洗机作业指导书第一节：概述超声波清洗机是一种广泛应用于工业领域的清洗设备，通过超声波技术可以高效地去除零件表面的污垢和油脂，有效提高清洗效果和工作效率。

本指导书旨在为操作人员提供清晰的操作步骤和安全注意事项，确保设备正常运行。

第二节：设备介绍超声波清洗机由清洗槽、超声波发生器、过滤系统和控制面板等部分组成。

清洗槽为不锈钢材质，具备良好的耐腐蚀性能，可容纳不同尺寸和重量的零件。

超声波发生器产生高频声波并传播到清洗液中，产生的微小气泡爆破力会将污垢从零件表面卸下。

过滤系统可以有效地去除清洗液中的杂质，延长清洗液的使用寿命。

控制面板用于设定和监控超声波的频率、温度和清洗时间等参数。

第三节：操作步骤1. 准备工作：检查超声波清洗机的电源是否接通，确认清洗槽内是否注满足够的清洗液，并确保过滤系统正常运行。

2. 将待清洗的零件放入清洗槽中，注意不要超过清洗槽的最大容量，并确保零件完全浸没在清洗液中。

3. 设定超声波的参数：根据零件的不同特性和污垢程度，设定合适的超声波频率和清洗时间。

一般来说，对于较为脆弱的零件，应选择较低的超声波频率和较短的清洗时间；对于较为固体的零件，可以选择较高的超声波频率和较长的清洗时间。

4. 设定清洗液的温度：根据清洗液的种类和厂家要求，设定合适的清洗液温度。

温度过高可能会损坏清洗槽和零件，温度过低可能影响清洗效果。

5. 启动超声波清洗机，确保超声波正常发生，清洗液充分覆盖零件表面。

6. 清洗时间到达后，关闭超声波清洗机，并将零件从清洗槽中取出。

注意操作时要佩戴手套，以免被清洗液和零件表面的热汽伤害。

7. 对于较为顽固的污垢，可以进行多次清洗，每次清洗之间应稍作休息，防止机器过热或超负荷工作。

第四节：安全注意事项1. 在操作超声波清洗机之前，确保已经熟悉了设备的操作步骤和安全规范，避免发生意外。

2. 使用适合的清洗液，并按照厂家要求进行配比，切勿随意更换或混合不同种类的清洗液。

单槽式超声波清洗机安全作业指导书1. 引言单槽式超声波清洗机是一种广泛应用于各种工业领域的清洗设备。

它利用超声波的作用，将清洗液中的高频振动传递给工件表面，达到快速高效的清洗效果。

然而，在操作单槽式超声波清洗机时，我们也要注意安全操作，并遵守相关的安全规定。

本文将介绍单槽式超声波清洗机的安全操作指南，以帮助员工正确、安全地操作清洗机。

2. 安全设备在操作单槽式超声波清洗机之前，员工应确保以下安全设备的完好无损并正确使用：- 防护眼镜：用于防止清洗液溅入眼睛- 防护手套：用于防止清洗液直接接触皮肤- 防护服：用于防止清洗液污染身体- 防滑鞋：用于防止滑倒- 声音防护设备：由于超声波的工作原理会产生噪音，员工应戴上耳塞或耳罩，以减少噪音对耳朵的损害3. 安全操作步骤在操作单槽式超声波清洗机之前，请按照以下步骤进行操作：- 步骤一：确认清洗机的电源已经关闭，并拔掉插头，确保操作过程中清洗机不会意外启动。

- 步骤二：检查清洗槽内是否有清洗液，如果没有，需添加适量的清洗液，同时按照操作手册或工作指导书中的要求加入适量的水。

- 步骤三：关闭清洗槽的盖子，并确保盖子完好无损、牢固密封。

- 步骤四：戴上防护设备，包括防护眼镜、手套、防护服和防滑鞋。

- 步骤五：将待清洗的工件放入清洗槽内，确保清洗物件不与槽底或槽壁直接接触，以免损坏超声波振子。

- 步骤六：打开清洗机的电源，同时调节超声波的振幅和频率到合适的范围，避免对工件造成不必要的损伤。

- 步骤七：按下启动按钮，启动清洗机，开始清洗过程。

在清洗过程中，员工应始终保持警觉，注意清洗机的运行状况和工件的清洗情况。

- 步骤八：清洗完成后，按下停止按钮，关闭清洗机的电源。

- 步骤九：等待清洗槽内的清洗液冷却后，可以打开盖子，将工件取出。

- 步骤十：将安全设备归还到指定的位置，并定期清洗和更换。

4. 安全维护在操作单槽式超声波清洗机之后，员工需要进行相关的安全维护工作，以确保设备的正常运行和工作环境的安全：- 清洗槽的清洗：定期清洗清洗槽和振子，以去除附着在表面的污垢和碳酸盐沉淀物。

1.0 目的确保设备的正常运转、产品的加工精度与加工的合理性，提高生产效率和产品质量；规范安全操作，杜绝安全隐患以达到安全生产。

2.0 适用范围适用于超声波清洗机所有操作人员。

3.0 权责3.1 设备使用及日常保养：操作人员。

3.2 设备维修：专业技术人员。

3.3 技术指导及正确操作方法的监督：组长、主管。

4.0工作流程为了合理有效的使用水磨床，操作人员须遵守以下操作规范：4.1 充分了解超声波清洗机的性能、结构，遵守安全生产的规程。

4.2 开机前，须严格遵守以下说明完成后方可启动设备。

4.2.1首先检查电源及插头是否接触正常，务必使用三孔插座，有可靠接地线，确保安全。

4.2.2 机器放置在通风干燥的地方，确保机器处于水平位置。

4.2.3 按清洗所需加入适量的清洗液于清洗槽内（清洗液各类：清水、洗板水、除油剂或洗洁精等等。

清洗液的选择由被洗的物件决定）。

4.2.4 如需加温，则启动加热控制器（HEATING）,将温度旋转调至所需温度，温度以40-60度为宜（正常情况下，不建议加温）。

4.3 开机时，启动超声定时器（TIME）,顺时针方向至“ON”,有0～30分钟定时工作制。

指示灯亮，并发出“ZIZI”的声音，显示超声波已正常运行。

4.4 停止清洗过程：4.4.1 旋转超声定时器开关至“OFF”关闭位置，超声波运行停止，指示灯熄灭；4.4.2 旋转加热控制器至“OFF”位置，指示灯熄灭；4.4.3 断开整机电源；4.4.4 倒掉清洗液，用干净抹布对槽体及外围进行清洁保养，以备下次使用。

5.0 注意事项5.1 操作人员必须熟悉设备性能，上岗前必须经培训考核合格后方可上岗操作。

5.2 当清洗槽无清洗液时，禁止开启加热器与超声波。

5.3 在设备运行中，如发现异声、异味、漏电等异常须及时反馈给车间负责人进行处理。

5.4 绝不能使用易燃的清洁剂。

5.5 换液或排液时，应在槽中清洗液为常温的情况下进行，且一定要关机并抽掉电源线。

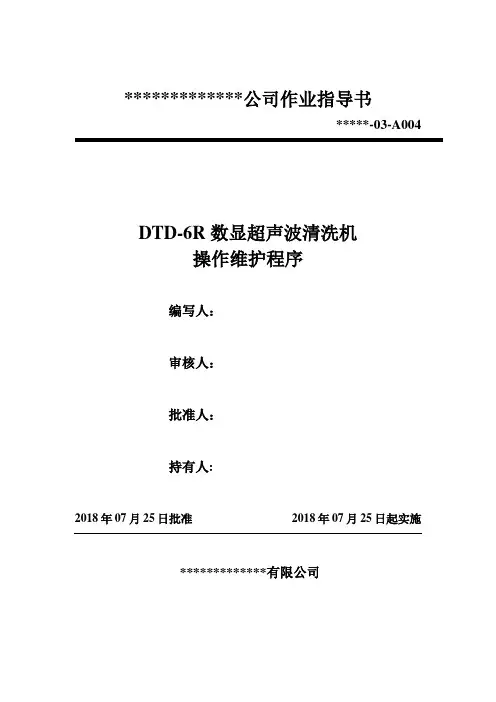

*************公司作业指导书*****-03-A004DTD-6R数显超声波清洗机操作维护程序编写人：审核人：批准人：持有人:2018年07月25日批准2018年07月25日起实施*************有限公司DTD-6R数显超声波清洗机操作维护程序1、操作步骤：使用前，加清水到槽内深度的1/3~1/2左右即可。

水位不同水花不同。

1.1打开电源开关，电源指示灯亮，风扇开始工作。

设备默认显示1099。

10表示定时10分钟，99表示最大功率。

1.2按一下“设置”键，时间10位置的小数点闪烁，按“上、下”键，调节时间。

再按一下“设置”键，99位置的小数点闪烁，按“上、下”键，调节功率。

调节功率的强弱，达到最佳的清洗效果。

1.3 R带加热功能的设备。

功率设置后，再按一下“设置”键，显示为“P.000”闪烁，按“上、下”键调节加热温度。

在启动后，设定温度超过实际温度时，加热指示灯亮，达到温度后，停止加热。

1.4按“启动”键，超声波开始工作。

工作时按一下“查看”键，可查看实际温度，5秒后自动恢复到初始界面。

1.5 工作中再按“启动.停止”键，也可停止设备。

使用完毕关闭电源，风扇停止工作。

1.6 设备具有断电记忆功能，自动记忆最后一次设置参数。

2、维护内容：2.1 保持仪器卫生，定期清洗并更换清洗剂。

2.2 定期检查槽内是否有破损或漏水情况，如有及时修复或换新。

3、注意事项：3.1严禁无水开机，会损坏设备！3.2禁止遮挡设备侧面的通风口。

3.3禁止使用强酸、强碱作为清洗剂。

3.4禁止使用酒精、汽油或任何可燃性清洗液。

3.5务必使用水溶性中性清洗剂作为清洗液。

3.6禁止自行拆开设备，内部电路有高压，危险。

3.7所清洗的物件或容器不能直接放置到清洗槽底部，可用托盘或金属网架将物品悬挂起来。

3.8为避免触电，在清洁清洗槽之前，需拔掉电源。

保持清洗机周围的清洁和干燥，擦掉清洗槽边缘的清洗液。

图一：按键以及指示灯位置说明
4.2操作流程
a．按清洗所需加入适量的清洗液于清洗槽内，放入所需清洗工件盖上降音盖。

b．正确连接电源插头，打开设备背后电源开关，设备处于通电状态。

c．设置清洗时间和清洗温度后，按“on/off”一下，工作指示灯亮，设备正常工作，时间倒计时开始，直至时间显示为0时自动停止工作。

编制马静审核批准
深圳市振勤电子科技有限公
司文件编号生效日期
超声波清洗机作业指导书页次2
版本A
e．按“on/off”一下，机械停止工作，断开整机电源，倒掉清洗液，用干抹布对槽体及外围进行清洁。

f. 若清洗不完全，重复a-c流程。

4.3保养
a．定期对电器控制部分用高压风吹掉灰尘。

b．每星期至少清理一次清洗槽。

图二：设备图示
编制马静审核批准。

单槽式超声波清洗机安全作业指导书1.0.目的：1.1.制定本规程，确保单槽式超声波清洗机的安全运行处于受控状态，保证产品的稳定性和可靠性。

2.0.范围：2.1.本规程适用于单槽式超声波清洗机的安全运行和操作以及新员工培训之用.3.0.设备概述：3.1.型超声波清洗机是立体式的单槽超声波清洗机，具有洁净度高、使用方便、外形美观、耐用易保养等特点，生产过程符合国家的绿色生产要求，用碱性或弱酸性水基溶剂（ph6.3）作为清洗剂，适用于钟表零件、五金件机械零件、珠宝首饰、镜片、眼镜框架和玻璃器皿的清洗。

3.2.结构组成与各组成部份功能：3.2.1.结构组成：3.2.1.1.型超声波清洗机由超声波发生器、换能器、超声清洗槽、自动温控加热系统、电器控制部分、整机外罩等组成。

3.2.2.各组成部份功能：3.2.2.1.超声波发生器：产生28或40khz超音频电信号，以供给换能器。

3.2.2.2.换能器：将超声波发生器产生的超音频电能转换成高频机械振荡而传入到清洗液中，从而达到超声清洗的目的。

3.2.2.3.超声清洗槽：盛载清洗液，并且待洗工件在此槽进行超声波清洗，可将工件表面及缝隙中的脏物振落。

3.2.3.超声波清洗的基本工作原理：3.2.3.1.28或40khz的超音频电能，通过换能器转成高频机械振荡而传入到清洗液中。

超声波在清洗液中疏密相间地向前辐射，使液体流动，并产生数以万计的微小气泡，这些气泡是在超声波纵向传播的负压区形成及生长，而在正压区迅速闭合（熄灭）。

这种微小气泡的形成、生长、迅速闭合称为空化现象。

在空化现象中气泡闭合时形成超过10个大气压的瞬时高压，连续不断产生的瞬时高压就像一连串小爆炸不断地轰击物体表面，使物体表面及缝隙中的污垢迅速剥落，这种空化侵蚀作用就是超声波清洗的基本原理。

4.0.使用说明：4.1.开机前的准备：4.1.1.检查清洗机是否安装平稳妥善，机壳接地是否可靠。

4.1.2.将电器控制面板上所有的开关置于关的位置，检查电源是否合乎要求，电源指示灯是否亮。
