三相异步电动机的点动与长动控制一、实验目的1、了解按钮、中间继电器、接触器的结构、工作原理及使用方法。
2、熟悉电气控制实验装置的结构及元器件分布。
3、掌握三相异步电动机点动与长动控制的工作原理和接线方法。
4、掌握电气控制线路的故障分析及排除方法。
二、实验仪器电气控制实验装置 1台电动机 Y801-4 0.55kw 1 台；万用表 1只电工工具及导线三、实验线路与原理图(a)为用按钮实现长动与点动的控制电路，点动按钮SB3的常闭触点作为连接触点串联在接触器KM的自锁触点电路中。
当长动时按下起动按钮SB2，接触器KM得电自锁；当点动工作时按下按钮SB3，其常开触点闭合，接触器KM得电。
但SB3的常闭触点KM的自锁电路切断，手一离开按钮，接触器KM失电，从而实现了点动控制。
若接触器外的释放时间大于按钮恢复时间，则点动结束SB3常闭触点复位时，接触器KM的常开触尚未断开，使接触器自锁电路继续通电，线路就无法实现点动控制。
这种现象称为“触点竞争”。
在实际应用中应保证接触器KM释放时间大于按钮恢复时间，从而实现可靠的点动控制。
图(b)为用开关SA实现长动与点动转换的控制电路。
当转换开关SA闭合，按下按钮SB2，接触器KM得电并自锁，从而实现了长动；当转换开关SA断开时，由于接触器KM的自锁电路被切断，所以这时按下按钮SB2是点动控制。
这种方法避免了(b)图中“触点竞争”现象，但在操作上不太方便。
图(c)为用中间继电器实现长动与点动的控制电路。
长动控制时按下按钮SB2，中间继电器KA得电并自锁。
点动工作时按下按钮SB3，由于不能自锁从而可靠地实现点动工作。
这种方法克服了(a)图和(b)图的缺点，但因为多用了一个继电器KA，所以成本增加。
四、实验内容及要求1、检查各电器元件的质量情况，了解其使用方法。
2、按图(d)连接长动与点动联锁控制的电气控制线路。
先接主电路，再接控制回路。
3、用万用表检查所连线路是否正确，自已检查无误后，经指导教师检查认可后合闸通电试验。

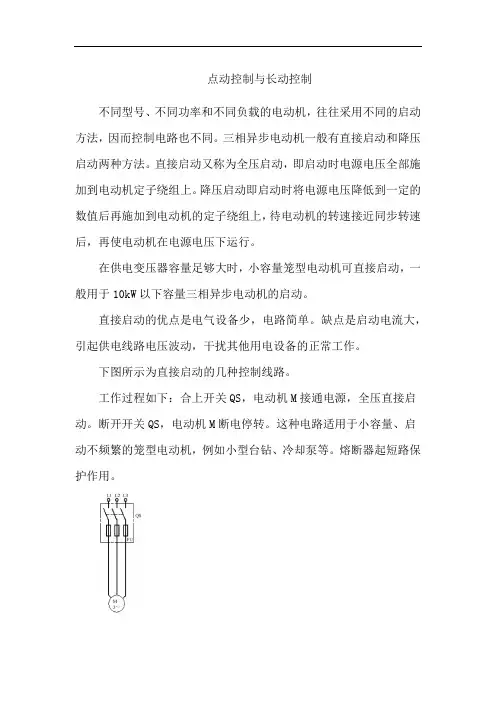

点动控制与长动控制不同型号、不同功率和不同负载的电动机，往往采用不同的启动方法，因而控制电路也不同。
三相异步电动机一般有直接启动和降压启动两种方法。
直接启动又称为全压启动，即启动时电源电压全部施加到电动机定子绕组上。
降压启动即启动时将电源电压降低到一定的数值后再施加到电动机的定子绕组上，待电动机的转速接近同步转速后，再使电动机在电源电压下运行。
在供电变压器容量足够大时，小容量笼型电动机可直接启动，一般用于10kW以下容量三相异步电动机的启动。
直接启动的优点是电气设备少，电路简单。
缺点是启动电流大，引起供电线路电压波动，干扰其他用电设备的正常工作。
下图所示为直接启动的几种控制线路。
工作过程如下：合上开关QS，电动机M接通电源，全压直接启动。
断开开关QS，电动机M断电停转。
这种电路适用于小容量、启动不频繁的笼型电动机，例如小型台钻、冷却泵等。
熔断器起短路保护作用。
下图所示为点动控制。
工作过程如下：按下点动按钮SB时，接触器KM线圈通电， KM主触点闭合，电动机M通电启动运行。
松开按钮SB时，接触器KM线圈断电，KM主触点断开，电动机M失电停转。
这种控制称为点动控制，它能实现电动机短时转动，常用于机床的对刀调整等。
下图所示为三相异步电动机连续运行控制，实现电动机的启保停功能。
工作过程如下：启动控制时，按下启动按钮SB2，接触器KM线圈通电吸合，主触点闭合，电动机M得电启动；同时接触器常开辅助触点闭合，使KM线圈绕过SB2触点经KM自身常开辅助触点通电，当松开SB2时，KM线圈仍通过自身常开辅助触点继续保持通电，从而使电动机连续运转。
这种依靠接触器自身辅助触点保持线圈通电，称为自保或自锁。
这个与SB2并联的常开辅助触点称为自保触点（或自锁触点）。
停止控制时，按下停止按钮SB1，接触器KM线圈断电释放，KM 常开主触点及常开辅助触点均断开，电动机 M 失电停转。
当松开 SB1 时，由于KM 自锁触点已断开，故接触器线圈不能通电，电动机继续断电停机。
试验一三相异步电动机的点动控制一、实验目的:1、了解交流接触器、热继电器和按钮的结构及其在控制电路中的应用。
2、学习异步电动机基本控制电路的连接。
3、学习按钮、熔断器、热继电器的使用方法。
4、了解点动与长动的主要区别。
二、实验仪器和设备：1、DT31继电器-接触器1套2、D21三相异步电动机1台3、机电传动试验平台1套4、接线若干三、实验原理：1、继电接触器控制大量应用于对电动机的启动、停止、正反转、调速、制动等控制。
从而使生产机械按规定的要求动作；同时，也能对电动机和生产机械进行保护。
2、图1是异步电动机直接启动的控制电路。
图1-a是点动控制线路，手放开按钮后电动机即停止工作。
电路不能自锁。
图1-b是长动控制线路，手按下按钮后，线圈得电，主触点，辅助触点都闭合，电动机保持运转，控制电路实现自锁。
图1 三相异步电动机点动长动控制线路四、实验内容和步骤：1、在实验板台找到DT31继电器-接触器等，了解其结构及动作原理。
2、通过实验，掌握基本电路的接线方法。
3、按图1-a异步电动机启动线路连接，经老师检查允许后再送电（电动机暂不接入）。
4、1-a的控制电路改接为1-b图，即具有控制电路具有自锁功能。
5、通过点动、长动接线实验，观察实验现象，了解两种接线的不同工作状况及自锁区别。
五、实验总结：1、电路中自锁点起什么作用？电路没有自锁时：按下闭合按钮，接触器线圈得电后，主触点闭合接通回路，电机运转；松开闭合按钮，电路断路，线圈失电，主触点回归常开原位，电机停转。
电路处于点动。
电路有自锁点时：接触器线圈得电后，主触点、常开辅助触点都闭合接通回路，主触点闭合电机运转；常开辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
电路处于长动状况。
自锁点作用就是利用常开辅助触点与通电线圈关系，实现电路长动工作状况。
2、什么叫零压保护，即电路的零压保护是如何实现的？所谓零压（或失压）保护是指当电源断电或电压严重降低时，接触器的线圈失电，电磁铁释放使主触点断开，电动机自动从电源切除停转。
