C Q B型磁力泵说明书目录一、概述 (1)二、型号与性能 (1)三、结构 (2)四、安装尺寸 (3)五、安装与调试 (4)六、使用与操作………………………………………………………………………………… 4-5七、维护与保养 (5)七、故障原因及排除方法 (5)■概述CQB型磁力传动离心泵（简称CQB磁力泵）。
主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。
此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
●主要用途及适用范围CQB磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业。
是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。
●使用环境及工作条件CQB磁力泵其过流部件材质以Ⅱ类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, 最大出口压力4.0MPa,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。
■型号与性能CQB磁力泵性能范围（按额定点性能）流量 3.2～100m3/h扬程 12.5～80m温度 -20～100℃泵吸入口直径 32～100mm功率 1.1～55kW●型号说明例：CQB—50—32—160泵叶轮名义直径（mm）泵出口直径(mm)泵进口直径(mm)磁力泵■结构●结构形式CQB磁力泵主要由泵体、叶轮、泵轴、轴承、轴承体、隔离套、止推环、联接架、磁传动器等零部件组成。
性能参数见表a，其结构型式见图一。
▲CQB型磁力泵系列性能参数表a●轴向力平衡上述磁力泵，叶轮应设置前、后密封环、平衡孔和轴向力自动调节机构，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。
氟塑料磁力泵参数氟塑料磁力泵是一种常用的工业设备，具有许多优点，例如耐腐蚀、可靠性高、无泄漏等特点。
它广泛应用于化工、冶金、电力、制药等行业。
本文将着重介绍氟塑料磁力泵的参数和其运行要点，以期对读者有所指导。
氟塑料磁力泵主要参数包括流量、扬程、转速等。
流量是指单位时间内通过泵的液体的体积，常用的单位有立方米/小时、升/小时等。
实际应用中，需要根据工艺要求来选择合适的流量。
扬程是指泵能够提供的压力，常用的单位有米、千帕等。
转速是指泵的工作转数，通常在泵的铭牌上有标明。
在选择氟塑料磁力泵时，需要根据具体工艺要求和介质特性进行综合考虑。
首先要确定所需的流量和扬程范围，然后再选择合适的规格和型号。
此外，还需注意介质的温度、粘度、PH值等因素，确保泵材料能够耐受介质的腐蚀性。
同时，还要注意环境条件，如泵的工作温度和安装方式等。
在使用氟塑料磁力泵时，我们要注意以下几点。
首先，在启动前要确保泵的连接部位紧密可靠，无泄漏现象。
其次，要注意保持泵的转子和泵体间的间隙，因为太大或太小的间隙都会影响泵的性能。
此外，还要定期检查泵的磁力传递部分，确保其正常工作。
同时，对于液体特别腐蚀的介质，还应定期更换泵内的密封件，以延长泵的使用寿命。
总之，氟塑料磁力泵作为一种重要的工业设备，具有许多优点，但在使用过程中也需要注意参数选择和使用要点。
只有在合适的条件下正确使用氟塑料磁力泵，才能发挥其最大的作用，提高工作效率，并确保设备的安全稳定运行。
希望本文对读者有所启示和帮助。

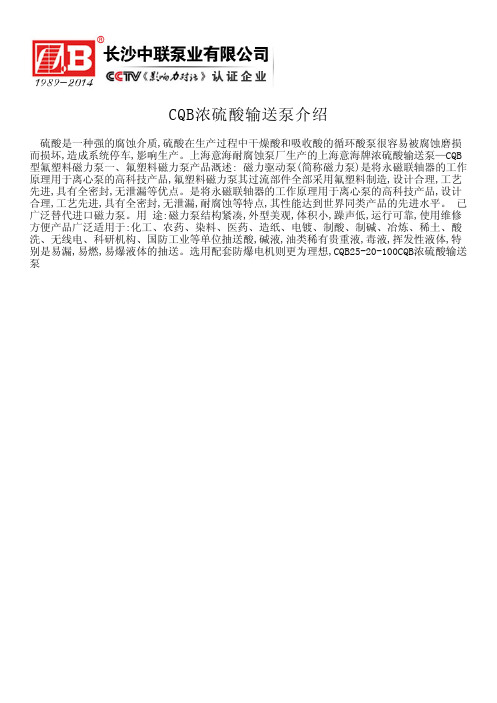

CQB浓硫酸输送泵介绍
硫酸是一种强的腐蚀介质,硫酸在生产过程中干燥酸和吸收酸的循环酸泵很容易被腐蚀磨损而损坏,造成系统停车,影响生产。
上海意海耐腐蚀泵厂生产的上海意海牌浓硫酸输送泵—CQB 型氟塑料磁力泵一、氟塑料磁力泵产品溉述: 磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的高科技产品,氟塑料磁力泵其过流部件全部采用氟塑料制造,设计合理,工艺先进,具有全密封,无泄漏等优点。
是将永磁联轴器的工作原理用于离心泵的高科技产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀等特点,其性能达到世界同类产品的先进水平。
已广泛替代进口磁力泵。
用 途:磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便产品广泛适用于:化工、农药、染料、医药、造纸、电镀、制酸、制碱、冶炼、稀土、酸洗、无线电、科研机构、国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,特别是易漏,易燃,易爆液体的抽送。
选用配套防爆电机则更为理想,CQB25-20-100CQB浓硫酸输送泵。
【CQB-G型高温磁力驱动泵】产品：【CQB-G型高温磁力驱动泵】产品简介：CQB-G型高温磁力驱动泵(简称高温磁力泵)通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。
当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。
磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。
在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。
CQB-G型高温磁力泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。
CQB-G型高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB／T7742-95《小型磁力传动离心泵》标准要求。
【CQB-G型高温磁力驱动泵】型号意义：【CQB-G型高温磁力驱动泵】产品用途：CQB-G型高温磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。
【CQB-G型高温磁力驱动泵】结构说明：CQB-G型高温保温磁力泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
磁力泵在型号上是有很多的，许多用户对于这些不是特别的了解，经常在选型时摸不着头脑，所以了解磁力泵的规格型号及参数是很有必要的，这可以在很大程度上帮助用户对于泵的选型。
鉴于磁力泵的型号种类之多，不同的厂家生产的泵也有所不同，上海沈泉磁力泵厂家便以CQB-F型耐腐蚀磁力泵来为大家讲解。
耐腐蚀磁力泵的型号说明：
CQB-F耐腐蚀磁力泵：该泵在过流部分上采用的是G具耐腐蚀性能的“氟塑料合金”，让该泵在耐腐蚀性能上十分的出色，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而不会受到任何的损害。
并且该泵的外壳使用的是金属材料，在承受管道的重量以及抵受机械性冲击上也是非常不错的。
该泵由于拥有以上的特点常被广泛用于石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用度：-20℃至100℃。
若用户想要了解详细的产品信息可点击CQB-F氟塑料磁力离心泵进行了解。
另外此泵可选流量范围：1.8-100(m3/h)，扬程范围：8-32(m)，功率范围：0.12-18.5(KW)，口径范围：15-100/15-80(mm)。
综上所述，在了解耐腐蚀磁力泵的规格参数及型号代表意义后，用户可将所需要的流量、扬程、介质及工作环境等告诉厂家，这样厂家可根据所提供的要求来为用户量身选择出适合的泵了。

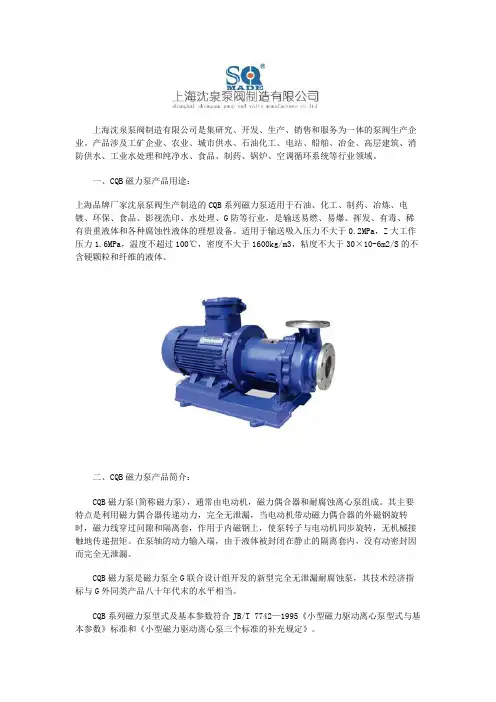

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
一、CQB磁力泵产品用途：上海品牌厂家沈泉泵阀生产制造的CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、G防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
适用于输送吸入压力不大于0.2MPa，Z大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。
二、CQB磁力泵产品简介：CQB磁力泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB磁力泵是磁力泵全G联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与G外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
三、CQB磁力泵产品特点：CQB型重型磁力泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和种气体都有良好的耐蚀性,双螺旋糟碳石墨轴承和硬质合金轴套的磨,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。
四、CQB型磁力驱动离心泵性能参数选型表。
【CQB型不锈钢磁力离心泵】产品：【CQB型不锈钢磁力离心泵】产品简介：CQB不锈钢磁力离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB型磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB型磁力泵型式及基本参数符合JB／T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
【CQB型不锈钢磁力离心泵】型号意义：【CQB型不锈钢磁力离心泵】性能范围：流量：3.2-100m3/h扬程：20-80m电机功率：1.1-55kW使用温度：≤80℃材质:1Cr18Ni9Ti (可定制304.316.316L材质)【CQB型不锈钢磁力离心泵】产品用途：CQB型磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S 的不含硬颗粒和纤维的液体。
【CQB型不锈钢磁力离心泵】结构图：【CQB型不锈钢磁力离心泵】性能参数：【CQB型不锈钢磁力离心泵】型谱图：【CQB型不锈钢磁力离心泵】结构爆炸图：【CQB型不锈钢磁力离心泵】安装尺寸图：【CQB型不锈钢磁力离心泵】安装与调试：（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打幵吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配爸底阀。
一、产品简介二、型号说明配套电机功率与级数F:氟塑料 D:直联式短支架型L:支架（带轴承箱）型磁力驱动离心泵代号进口公称直径DN(mm)出口公称直径DN(mm)叶轮名义直径DN(mm)三、结构简图3.1 全塑壳体泵的结构简图注：序号前带有“√”标志的为易损件，供用户采购备件参考CQB系列氟塑料磁力驱动泵，其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性；泵的承重部分为金属材料，足以承受管道和流体的重量及机械冲击，泵室完全封闭，通过磁力偶合器间接驱动叶轮工作，取消了轴封，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象，达到了零泄漏、无污染的最佳工况要求，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业。
该系列泵因结构的特殊性，不适宜输送润滑性差的液态烃，带结晶的碱、盐以及含固体颗粒的料浆；只能输送纯清液，适用温度：-20℃～100℃。
可以用来输送强酸、强碱、剧毒、有机溶剂及纯净、贵重的化学介质，适用于各种化工流程，充分满足严格的安全性、可靠性和生态环保要求。
注：序号前带有“√”标志的为易损件，供用户采购备件参考注：序号前带有“√”标志的为易损件，供用户采购备件参考3.3 钢衬塑壳体泵的结构简图（带底板）3四、性能参数表4五、安装尺寸表5六、使用及维护安装及注意事项： 1.按基础尺寸做好混凝土基础，同时预埋好地脚螺栓。
2.在安装前应对泵和电机进行仔细检查，各部分应完好无损，泵内应无杂物。
3.将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。
调好后，拧紧地脚螺栓。
4.泵的进口、出口管路应另设支架、支撑。
5.安装完毕，最后用手转动联轴器，检查有无擦碰、串动等现象，转动轻松、自如即可。
6.磁力泵严禁抽取带有颗粒的介质。
7.为防止杂物进入泵内，建议在进口处设过滤器，过滤面积应大于管路截面积的3~4倍。
8.扬程高的泵在出口管路上还应该安装逆止阀，以防突然停机的水锤破坏。

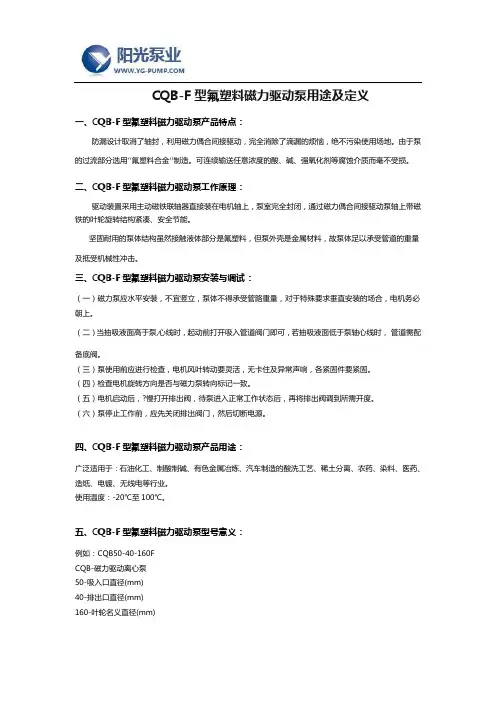

CQB-F型氟塑料磁力驱动泵用途及定义一、CQB-F型氟塑料磁力驱动泵产品特点：防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。
可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
二、CQB-F型氟塑料磁力驱动泵工作原理：驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、CQB-F型氟塑料磁力驱动泵安装与调试：（一）磁力泵应水平安装，不宜竖立，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，?慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六）泵停止工作前，应先关闭排出阀门，然后切断电源。
四、CQB-F型氟塑料磁力驱动泵产品用途：广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。
五、CQB-F型氟塑料磁力驱动泵型号意义：例如：CQB50-40-160FCQB-磁力驱动离心泵50-吸入口直径(mm)40-排出口直径(mm)160-叶轮名义直径(mm)F-氟塑料六、CQB-F型氟塑料磁力驱动泵型号定义：符号说明：?一优良，√一良好，?一可用，但腐蚀明显。
X—腐蚀严重，不适用。
三、CQB型磁力驱动离心泵型号意义：。
