水电站引水隧洞工程施工组织设计

雨果水电站引水隧洞C3标工程进洞施工方案一、工程概况雨果水电站引水隧洞C3标工程进口桩号SD09+392全长。

出口桩号SD09+282总长。

隧洞主要以III~IV类围岩为主，属红砂细岩、堆积层，层位不连续，以泥夹石层为主，局部地段厚度较大，泥质胶结，胶结程度差，有不同程度的孤石出现，易产生变形破坏，属极不稳定的砂岩及堆积层。

断面为圆型，成洞尺寸×（高×宽）。

SD09+392~SD09+442及SD09+282~SD09+232在原设计施工中进洞支护采用C25钢筋混凝土，I16工字钢支护，根据施工经验该处存在堆积层及泥夹石等不良地质状况，为防止拱顶坍塌等现象发生，为确保施工安全，尽快形成工作面，经我项目部施工技术人员多次勘察、研究分析，该处洞顶距离地面约为，且地质情况较差，决定对SD09+392~SD09+442及SD09+282~SD09+232段采用旋喷桩进行固结处理，该段在按设计施工的基础上采用加强门架支护。

二、施工原则与方案具体施工步骤为：1、为确保施工安全和机械设备进洞，对隧洞壁、洞底因流砂或地下水渗带所形成的空腔进行回填注浆加固后，再进行洞底局部修整施工。

2、对掌子面采用长30m、间距中至中40cm、Φ108管棚和Φ60小导管注浆加固固结岩层；并对已施工完的隧洞洞壁围岩进行模筑混凝土加固或固结注浆加固。

3、主洞施工采用短台阶、短进尺（每循环60cm）、弱爆破或不爆破、预留核心土和门架支护的施工方法向前掘进。

4、加强初期支护：初期支护采用I20工字钢，间距中对中35cm，工字钢底脚采用＠20槽钢连接，浇筑C25钢筋混凝土，钢筋采用Φ25双层浇至二衬设计断面，工字钢底脚支撑。

工字钢间用Φ25连接筋，间距30cm，拱脚和边墙底脚采用锁脚锚杆加强，喷射砼厚度30cm，包裹钢拱架厚10cm，分层喷至设计厚度。

三、施工工艺工采用短台阶法开挖先拱后墙方案。

1、上部（拱部）施工（1）操作要点：a.管棚和注浆管的制作：管棚长30m，直径为108mm，管头加工成尖头；注浆管的规格尺寸与管棚相同，在距管口2m以后钻6～8的注浆孔，孔距40cm，呈梅花形布置。

水电站引水隧洞工程施工编制说明及工程概况1.1编制说明根据业主方所提供的各项招投标文件、施工承包合同，在全面、系统地阅读和理解了这些文件后，我方收集了有关的信息和以往类似工程的经验，并结合本工程的特点、难点，详细分析研究了该工程的技术设计图纸、实地考察了地形地貌。

基于国家在有关建设工程的施工规范、强制规范、合同法、与业主的施工承包合同等文件的规定和要求下，本着实事求是的科学态度和忠实业主、诚信服务的宗旨，编写本施工组织设计。

1.2编制依据1.1.1青海省黄南州河南县柴孔水电站（I标段）工程量清单合同编号?,施工招标文件和招标图纸；1.1.2《水利水电施工技术规范汇编》；《小型水电站施工技术规范》S1176-96;《水利水电工程施工质量评定规程》S1176-1996;《水利水电工程施工质量评定与验收标准及国家强制性条文》；《水利水电建筑安装安全技术工作规程》SD267-88;《水工建筑水泥灌浆施工技术规范》S162-94＞《水工碎施工规范》D1/T5144-201;《水利水电地下工程锚喷支护施工技术规范》SDJ57-85.《中华人民共和国建筑法》；《中华人民共和国合同法》；1.1.3根据工程现场踏戡有关地质和水文情况资料.1.1.4本公司积累的成熟水利水电施工技术及先进的施工方法、丰富的施工经验和品种齐全的机械设备。

1.1.5编制范围:进水口箱式暗渠到前池，建筑结构有进口箱式暗渠、引水隧洞、输水明渠。

总长1.3编制原则1.3.1以设计图纸和有关技术规范和验收标准为依据,全面符合招标文件,施工承包合同关于质量、工期、环保等各方面的要求。

1.3.2充分利用网络计划技术,优化施工计划,统筹安排各项工程施工顺序,做到关健项目工序的施工优先安排;超前组织，以消除不利因素,使各项工程都能顺利展开.1.3.3根据业主合同对工程工期的要求，在设计编排网络图时，按倒排计划编写方式，确定出关健工期节点的时间，以此作为控制要素,安排各项劳力、设备计划。

水电站引水隧洞工程钻孔灌浆工程施工方案随着水电站建设工程规模的增大和技术的进步，引水隧洞工程在水电站建设中占据了重要的地位。

引水隧洞工程的钻孔灌浆工程是其中的关键环节，它的质量直接影响到隧洞工程的安全性和可靠性。

本文将从施工前的准备工作、施工方案的制定、施工工艺及质量控制等方面，详细介绍水电站引水隧洞工程钻孔灌浆工程施工方案。

一、施工前的准备工作1.1现场勘察与资料收集：根据设计文件，对工程地质情况进行详细的勘察与调查，了解地层的组成、结构和力学特性等信息，并获取有关工程的施工资料。

1.2施工条件的准备：确定施工所需的设备、材料和人力资源，并进行统筹安排和准备。

同时，检查施工现场及周边环境，确保施工的安全性和顺利进行。

1.3施工方案的制定：根据勘察结果和工程要求，制定详细的施工方案。

包括施工工艺、施工进度计划、质量控制要求等。

二、施工方案的制定2.1钻孔灌浆工程的目标：保证引水隧洞工程的稳定运行和安全使用。

通过合理的施工方案和灌浆材料的选择，达到对隧洞岩体进行强化、填补裂隙、防水、固结等效果。

2.2施工工艺的选择：根据隧洞岩体的情况，选择适合的钻孔灌浆工艺。

一般包括顶管法、侧钻法、探槽法等。

根据具体情况，可以采用单孔灌浆、多孔灌浆或联合灌浆的方法。

2.3灌浆材料的选择：根据工程要求和地质条件，选择合适的灌浆材料。

一般选择胶浆灌浆材料，如水泥浆、碳纤维浆等，并根据需要添加增强剂、抗裂剂等。

三、施工工艺及控制要点3.1钻孔的施工：根据施工方案，对钻孔进行布置和施工。

钻孔应根据地质条件和工程要求，合理选择孔深、孔径和孔距，并通过现场质量检验来确保钻孔的质量。

3.2灌浆的施工：根据施工方案，选择合适的灌浆方法和器具。

按照设计要求和工艺要求进行灌浆，需要控制灌浆压力、流量和时间，并随时调整其参数，以确保灌浆质量。

3.3灌浆质量的控制：通过现场质量检验和监测，对灌浆质量进行控制。

包括灌浆材料的配比和质量检验、灌浆过程中的压力和流量的监测等。

引水隧洞工程施工方案一.编制依据（1）施工合同（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999（4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧，需修建临时渡河进洞道路以进行引水隧洞工程的施工。

引水隧洞工程为本工程的重点，隧洞全长3399m，隧洞设计1个支洞，支洞长度177.92m，支洞位于隧洞K1+870.46处，断面型式均为3.1*3.55m,隧洞进口底板高程749.2m，出口底板高程747.398m，隧洞坡降为0.05%；支洞进口高程为748.272m，出口高程为747.934m，支洞坡降为0.19%。

由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。

三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确，结构施工图与设备安装的工艺是否矛盾，参加由建设单位主持的图纸会审、设计交底，并形成图纸会审纪要，所有参加方签字盖章。

2）根据工程的特点，研究使用新技术、新工艺、新材料，满足工期和质量要求。

3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。

4）各有关技术资料的准备，各有关材料的进场试验。

2、现场准备根据施工需要进行调查研究，并掌握隧洞沿线的下列情况和资料：现场地形、地貌、工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件。

根据建设单位给定的定位坐标及高程控制点测量放线，引测隧洞的定位桩，控制点、水准点，测量放线由专人负责，技术部门管理，制定切实可行的方案。

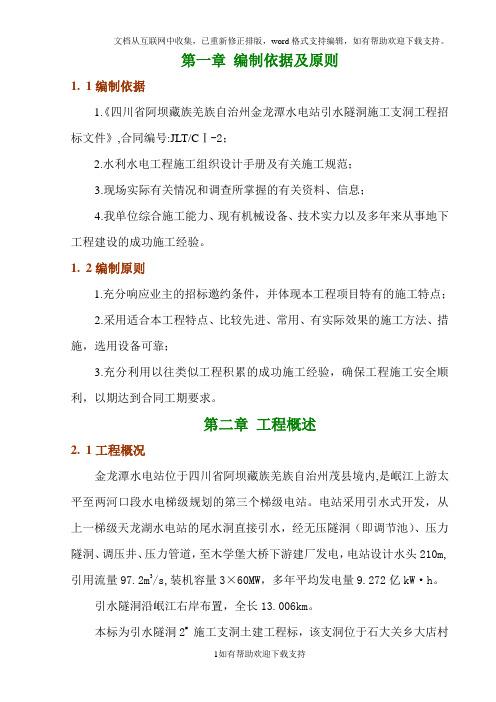

第一章编制依据及原则1.1编制依据1.《四川省阿坝藏族羌族自治州金龙潭水电站引水隧洞施工支洞工程招标文件》,合同编号:JLT/CⅠ-2；2.水利水电工程施工组织设计手册及有关施工规范；3.现场实际有关情况和调查所掌握的有关资料、信息；4.我单位综合施工能力、现有机械设备、技术实力以及多年来从事地下工程建设的成功施工经验。

1.2编制原则1.充分响应业主的招标邀约条件，并体现本工程项目特有的施工特点；2.采用适合本工程特点、比较先进、常用、有实际效果的施工方法、措施，选用设备可靠；3.充分利用以往类似工程积累的成功施工经验，确保工程施工安全顺利，以期达到合同工期要求。

第二章工程概述2.1工程概况金龙潭水电站位于四川省阿坝藏族羌族自治州茂县境内,是岷江上游太平至两河口段水电梯级规划的第三个梯级电站。

电站采用引水式开发，从上一梯级天龙湖水电站的尾水洞直接引水，经无压隧洞（即调节池）、压力隧洞、调压井、压力管道，至木学堡大桥下游建厂发电，电站设计水头210m,引用流量97.2m3/s,装机容量3×60MW，多年平均发电量9.272亿kW·h。

引水隧洞沿岷江右岸布置，全长13.006km。

本标为引水隧洞2#施工支洞土建工程标，该支洞位于石大关乡大店村沙坝组，洞口距213国道800米左右。

支洞全长687.665米，石方洞挖24068.3m3，进口底高程为1863.50m，交主洞高程为1883.70m，交主洞桩号为4+140.376，城门洞型，断面尺寸为6.5×6.0m(宽×高)。

计划开工时间：2002年10月2日；计划竣工时间：2003年4月10日。

（日历工期193天）2.2水文、气象2#施工支洞洞口处有一小溪流，最小流量为0.5m3/s左右，每年5月~10月为汛期，11月~次年4月为枯水期。

溪水可作为生活及生产用水。

工程所在地地处青藏高原向四川盆地过渡地带，气候在地域上差异较大。

目录第一章施工总阐明1.1 工程概况1.2 工程项目名称1.3 对外交通条件1.4 协议项目和主要工程量1.5 施工方案简述1.6 施工目旳第二章施工管理2.1现场施工准备2.2 现场组织机构第三章施工总布置3.1 施工总布置旳条件及原则3.2 场内外交通3.3 主要施工辅助设施3.4 施工风水电供给及通讯、排水3.5 办公及生活营地3.6 弃碴场第四章工期确保体系及确保措施4.1 施工进度安排4.2 施工关键线路4.3 工期确保措施第五章主要工程项目施工方案、措施与技术措施5.1 地下洞室开挖5.2 支护工程5.3工程特点、要点及难点分析5.4冬、雨季施工措施第六章资源配置计划6.1 人力资源6.2 设备资源第七章工程质量管理体系及确保措施7.1 质量目旳7.2质量确保体系7.3 施工质量控制措施第八章安全生产管理体系及确保措施8.1 总则8.2 安全目旳8.3 安全保障体系8.4 安全管理措施8.5 生产安全措施8.6 生活区安全管理第九章环境保护、水土保持确保体系及确保措施9.1 环境保护方案与措施9．2 水土保持确保体系及确保措施第十章文明施工、文物保护确保体系及确保措施10.1文明施工目旳10.2文明施工实施方案10.3文物施工实施方案10.4 施工对外关系第十一章项目风险预测与防范、事故应急预案11.1 项目风险预测与防范11.2事故应急预案第十二章其他相应阐明旳事项12.1施工期间通行安全确保措施12.2成品保护措施第一章施工总阐明1.1 工程概况1.2 工程项目名称：印尼巴丹托鲁水电站项目1.2.1 工程建设地点：印度尼西亚共和国境内1.2.2工程施工范围：（1）主要分包内容：引水隧洞工程：洞脸处理、洞挖钻爆、安全处理及安全支护、钢模台车运营和维护、钢筋制作及安装、止水制作及安装、挡头模板安拆、砼泵机运营维护、隧洞衬砌混凝土浇筑及养护、支洞封堵等，以及风、水、电管线安装、维护、拆除和排水设施旳安装、运营、维护、拆除，风机及风筒供货、安装、维护、拆除等。

锦屏二级水电站引水隧洞工程开挖施工组织设计1. 引言锦屏二级水电站引水隧洞工程是为了满足电站发电需求，将水从锦屏河引入水电站的一项关键工程。

该工程的施工组织设计是为了确保工程安全、高效进行。

本文将详细介绍锦屏二级水电站引水隧洞工程开挖施工组织设计的内容。

2. 工程概况锦屏二级水电站位于某省锦屏河上，总装机容量为XXX兆瓦。

引水隧洞工程的总长度为XXX米，设计流量为XXX立方米/秒。

根据工程要求，引水隧洞采用XXX形式，由XXX段组成。

3. 施工组织设计3.1 施工目标本工程的施工目标是保证工程质量、完成工程进度，并确保施工安全。

为实现这些目标，施工组织设计将严格执行相关规范和标准，并制定详细的施工方案和安全措施。

3.2 施工人员根据工程规模和施工要求，本工程将组建一支专业化施工队伍。

施工人员包括工程师、技术人员、机械操作人员、安全员等。

施工队伍的成员将根据各自专业进行分工合作，确保施工任务的顺利进行。

3.3 施工设备为确保施工效率和质量，本工程将使用一系列专业化施工设备。

具体设备包括隧洞开挖机械、运输设备、安全监测设备等。

施工设备的选择将遵循工程技术要求，保证施工过程的顺利进行。

3.4 施工工艺引水隧洞工程的施工工艺将采用先进的隧洞开挖技术。

具体施工过程包括地质勘察、洞口开挖、洞内支护、洞内拌浆施工等。

在施工过程中，将采取合理的工艺措施，确保施工质量。

4. 施工安全措施4.1 安全管理施工过程中，将严格执行施工安全标准和规范。

施工现场将设置专门的安全管理人员，负责监督和指导施工安全工作。

同时，将实施科学的安全培训和教育，提高施工人员的安全意识和技能。

4.2 安全保护为保护施工人员的安全，将在施工现场设置警示标志，并严格控制施工区域的通行。

安全防护措施包括安全网、安全带、安全照明等。

同时，针对施工过程中可能存在的危险因素，制定详细的应急预案，并进行演练。

4.3 施工监测施工过程中，将设置专门的监测设备，对施工过程进行实时监测。

第08章溢洪道开挖与支护08.1不分类料及岩石开挖08.1.1概述一、溢洪道紧邻右坝端布置，包括进口段、闸室段、泄槽段及挑流鼻坎，本标承担SP.0+290以前EL857m高程以下及SP.0+290以后EL775m 高程以下的开挖及支护，施工对开挖与支护的工序衔接应全面考虑、合理安排。

二、工程地质溢洪道岩质由含煤中、细粒砂岩、粉砂岩、泥质粉砂岩以及煤质页岩组成，沿线有一些厚3～20m块碎石分布，尤其是煤质页岩受层间剪切错动形成破碎带，较大的有L9、L10、L11、L12，由此构成的地基和边坡需要采取妥善的加固保护措施。

溢洪道开挖中可能会遇到废旧煤硐，应引起高度重视。

开挖过程中会使溢洪道内边坡(SW侧)的L12层间剪切破碎带出露，位于下部坡脚，且向斜轴向坡外(NE向)的倾伏角达25°～35°，易使上部坡体沿差软弱的L12产生滑坡失稳，施工中应及时采取可靠的结构支护措施。

三、主要工程量溢洪道开挖总量504850 m3，其中不分类料130150 m3，石方374700 m3，根据工程地质特点，施工规划采取10 m分层开挖，各梯段工程量见表08-1-1。

溢洪道开挖工程量表表08-1-108.1.2施工布置一、主要施工道路布置EL857 m施工道路：利用已形成的5#公路延伸至EL800 m处为起点，沿溢洪道首部山坡以10％纵坡“之”字形盘升至溢洪道首部EL857 m 高程，该道路负担完成SP.0+290以前的开挖运输任务。

开挖料经5#公路到压重体填筑或弃碴场。

EL857 m ～EL823.50 m施工道路：以溢洪道SP.0-006.50桩号处为起点以10％左右的纵坡在开挖区内降至EL823.50 m高程。

在该道路下降过程中逐层完成SP.0+290以前各梯段的开挖，开挖料经EL857 m施工道路运往压重体填筑或弃碴场。

EL775m～EL738m施工道路：拟从老213国道EL765m高程处直接进入溢洪道尾部完成EL775m～EL765m高程的开挖。

引水式水电站引水隧洞及压力管道工程施工方案第一节施工特性1.1.1工程项目内容1.引水隧洞段53.07m（隧洞桩号18+000∙000m~18+053∙07m）石方洞挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安等项目的施工；2.压力管道石方洞挖、石方井挖、混凝土浇筑、喷混凝土、锚杆制安、钢筋制安、支洞封堵等项目的施工；3.引水隧洞及压力管道工程工程所规定的其它土建项目；1.1.2工程特性引水隧洞本标段长53.07m,主要围岩类别为11~11I类，采用喷混凝土和挂网喷混凝土支护，设计开挖洞径6.6m,底板混凝土衬砌厚20cm,喷碎厚度10cm。

压力管道为埋管，由上平段、斜井段、下平段组成，最长单根长度483.438m。

主管段直径4.20m,开挖直径5.40m,支管直径2.00m o全部采用钢管衬护，钢衬材质6MnR,厚度20~36mm,钢管外回填混凝土厚60cm。

其中，上平段长约40.29m,斜段长约314.7m（含上、下弯段），下平段长约81.54mo 压力管道约在管轴线HOOm高程以下位于侵入岩体中外，其余均位于白云岩中。

白云岩中围岩总体为HI类，局部为IV类。

白云岩与侵入岩接触带约在管轴线IllOm高程左右，接触带岩体较破碎，属W~V类围岩；侵入岩中围岩以11类为主，局部In类，断裂破碎带及其影响带为IV类。

1.1.3主要工程量第一节施工规划及程序压力管道开挖形成二个施工通道。

第一施工通道：从7#支洞至上平段；第二施工通道：从8#支洞至下平段。

在各施工通道贯通后，分上、下游同时进行开挖。

平段采用全断面开挖,斜井段采用LM-300反井钻机自上而下钻①216mm导井，在井底更换钻具，自下而上扩挖成直径1.4m导井，再自上而下扩挖。

在压力管道开挖完成后跟进钢管安装、碎衬砌施工等。

结合本标工程总体进度计划，施工程序见下图。

施工程序框图第一节洞内布置1.3.1施工供风、供水施工风、水管路由7#施工支洞引入上平段（斜井）供施工用风和用水，下平段采用8#施工支洞引入；风水管分别采用①3”供风管、①2”供水管引入，布置于隧洞左侧，随开挖延伸。

1.工程概述及说明1.1.工程概况河水电站工程导流隧洞工程位于市。

本枢纽工程以发电为主，兼顾航运、养殖等综合效益。

本工程规模属大（2）型，工程等别为二等。

主要由进水口进水塔、导流隧洞、出口段调压室、管理设施等建筑物组成。

大坝为一级建筑物，溢洪道、引水系统和电站厂房均为二级建筑物。

导流隧洞长1800m。

隧洞进出口段、进口段采用全断面钢筋混凝土衬砌，其余洞段对底板和侧墙采用钢筋混凝土薄衬。

放空洞利用导流隧洞采用可爆堵头技术改造而成。

1.2工程地质隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数f≈6～8。

总的看成洞条件一般，进口段地质条件较差，施工难度较大，加强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。

洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。

1.3交通条件工程对外交通目前以公路运输为主，届时可为本工程对外交通提供方便。

1.4施工供电条件由发包人引10 kV线路至施工现场，导流隧洞进出口附近各设置1变压器，变压器容量能满足施工用电要求。

1.5 合同项目和工程围1.5.1 工程施工的区域围承包人主要在施工征地围完成导流隧洞（堵头段和封堵闸门除外）、进水塔和调压室工程施工。

1.5.2实施、完成和维护的工程项目⑴导流隧洞工程，包括土石方明挖、隧洞洞挖、混凝土浇筑、埋件施工、砌体工程和部分土石方回填等；⑵放空洞工程，包括土石方明挖、混凝土衬砌施工等；⑶临时工程：承包人为完成承建的工程项目，负责修建与维护施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌和系统，还包括施工导流、场地排水、办公与生活营地营造、场地平整、场道路以及其他所有临建工程。

临时工程不包括10kV供电干线。

1.6施工组织设计原则、依据及具体容1.6.1 编制目的本《施工组织设计》是我单位对本工程的投标文件之一，它体现了我单位对本工程施工的总体构思和部署，是一部对工程质量、安全、工期计划、资源配置、总体布置以及文明施工等方面进行程序化管理的纲领性文件。
