建筑电气照明技术1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
光是
以电磁波的形式进行传播的，不同的电磁波在真空中的传播速度虽然相等，但它们
的振动频率
和波长各不相同，将各电磁波按波长（或频率）依次排列， 所示。可画出电磁波波
谱图，如图
人们平时所指的光是指人眼可以看见的可见光，是
波长在
范围的辐射不同波长的光而引起人
的不同色觉，将可见光谱展开，依次呈现红、橙、黄、绿、
68
照明计算 照明计算是照明设计的重要内容之一。它包 括照度计算、亮度计算、眩光计算等照明功 能 上的各种效果计算。由于亮度计算和眩光计 算很复杂，且在很大程度上取决于照度，本 节主要
个方面 介绍照度计算，介绍光通量法和逐点计算法。 从研究动向看，照明计算方法主要向 发展： ①力求简单、迅速。经常是将事先计算好的， 在各种可能条件下的结果编制成图表、曲线， 供设计人员查用； ②力求准确。由于需考虑的因素增加，使计 算复杂，现采用相应的计算软件使问题较容 易 解决。
73
照明方式和照明种类 照明方式 照明方式有一般照明、分区一般照明和局部 照明。 一般照明 为照亮整个场地设置的基本均匀布置的照明 方式，一般照明可获得均匀的水平照度。如 车间、办公室、体育馆、教室、会议室、营 业大厅等。 ）分区一般照明 根据房间内工作面布置的实际情况，将照明 器集中或分组集中，均匀布置在工作区上方， 根据需要提高特定区域照度的一般照明称为 分区一般照明，可有效地节约能源。 ）局部照明 局部地点需要高照度或对照射方向有要求时 常采用局部照明。如工厂检验、划线、钳工 台 及机床照明；民用建筑中的卧室、客房的台 灯、壁灯等。 混合照明 一般照明与局部照明的综合运用。
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
光是
以电磁波的形式进行传播的，不同的电磁波在真空中的传播速度虽然相等，但它们
的振动频率
和波长各不相同，将各电磁波按波长（或频率）依次排列， 所示。可画出电磁波波
谱图，如图
人们平时所指的光是指人眼可以看见的可见光，是
波长在
范围的辐射不同波长的光而引起人
的不同色觉，将可见光谱展开，依次呈现红、橙、黄、绿、
68
照明计算 照明计算是照明设计的重要内容之一。它包 括照度计算、亮度计算、眩光计算等照明功 能 上的各种效果计算。由于亮度计算和眩光计 算很复杂，且在很大程度上取决于照度，本 节主要
个方面 介绍照度计算，介绍光通量法和逐点计算法。 从研究动向看，照明计算方法主要向 发展： ①力求简单、迅速。经常是将事先计算好的， 在各种可能条件下的结果编制成图表、曲线， 供设计人员查用； ②力求准确。由于需考虑的因素增加，使计 算复杂，现采用相应的计算软件使问题较容 易 解决。
73
照明方式和照明种类 照明方式 照明方式有一般照明、分区一般照明和局部 照明。 一般照明 为照亮整个场地设置的基本均匀布置的照明 方式，一般照明可获得均匀的水平照度。如 车间、办公室、体育馆、教室、会议室、营 业大厅等。 ）分区一般照明 根据房间内工作面布置的实际情况，将照明 器集中或分组集中，均匀布置在工作区上方， 根据需要提高特定区域照度的一般照明称为 分区一般照明，可有效地节约能源。 ）局部照明 局部地点需要高照度或对照射方向有要求时 常采用局部照明。如工厂检验、划线、钳工 台 及机床照明；民用建筑中的卧室、客房的台 灯、壁灯等。 混合照明 一般照明与局部照明的综合运用。

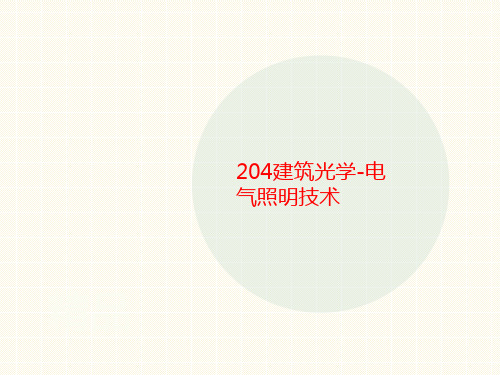

204建讲义筑光学-电气照明技术
由于物体在各个方向的亮度不一定相同，因此 常在符号L的右下角注明角度，用以表示与物体表面 法线的亮度越大，人们就会感到它越亮。
(7) 色温 色温是电光源的技术参数之一。当光 源的发光颜色与黑体(能吸收全部光能的物体）加热 到某一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
（2） 照明的质量 良好、舒适的光环境，是靠 高质量的照明效果达到的，而高质量的照明效果又 必须是对受照环境中的照度、亮度、眩光、阴影、 显色性、稳定性等因素全面正确的处理才能实现。
在确定被照环境所需照度水平时，必须在考虑 被观察物的大小尺寸,要使电气照明达到良好的质量
① 照度均匀与稳定性 ② 适当的亮度分布 ③ 限制眩光和减弱阴影 ④ 光源的显色性 (3) 照明的经济性 在照明设计中既要保证足够 的照度，又要注意节约电能。
③ 混合照明 由整体照明与局部照明共同组成 的照明。是在整体照明的基础之上再加局部照明， 有利于节约能源。混合照明在现代室内照明设计上 应用非常普遍，如商场、展览馆、医院等。
4.1.3 电气照明的基本要求
(1) 照度标准 照度标准就是指工作面应有合适
在民用建筑照明设计中，应根据建筑性质、建 筑规模、等级标准、功能要求和使用条件等选定照 度值。
按照明的功能 ① 工作照明 正常工作时使用的室内外、值班
② 事故照明 当工作照明由于电气事故而断电 后，为了继续工作或从房间内疏散人员而设置的照 明。
③ 值班照明 在非生产时间内为了保护建筑物 及生产的安全，供值班人员使用的照明 。
④ 障碍照明 装设在建筑物上作为障碍标志用 的照明。
⑤ 装饰照明 装饰照明是为美化和装饰某一特 定空间而设置的照明。
4.2 建筑电气照明装置
(8) 显色性和显色指数 同一物体在不同的光源 照射下，显示出不同的颜色，光源对被照物体颜色 呈现的真实程度称为光源的显色性。
(7) 色温 色温是电光源的技术参数之一。当光 源的发光颜色与黑体(能吸收全部光能的物体）加热 到某一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
（2） 照明的质量 良好、舒适的光环境，是靠 高质量的照明效果达到的，而高质量的照明效果又 必须是对受照环境中的照度、亮度、眩光、阴影、 显色性、稳定性等因素全面正确的处理才能实现。
在确定被照环境所需照度水平时，必须在考虑 被观察物的大小尺寸,要使电气照明达到良好的质量
① 照度均匀与稳定性 ② 适当的亮度分布 ③ 限制眩光和减弱阴影 ④ 光源的显色性 (3) 照明的经济性 在照明设计中既要保证足够 的照度，又要注意节约电能。
③ 混合照明 由整体照明与局部照明共同组成 的照明。是在整体照明的基础之上再加局部照明， 有利于节约能源。混合照明在现代室内照明设计上 应用非常普遍，如商场、展览馆、医院等。
4.1.3 电气照明的基本要求
(1) 照度标准 照度标准就是指工作面应有合适
在民用建筑照明设计中，应根据建筑性质、建 筑规模、等级标准、功能要求和使用条件等选定照 度值。
按照明的功能 ① 工作照明 正常工作时使用的室内外、值班
② 事故照明 当工作照明由于电气事故而断电 后，为了继续工作或从房间内疏散人员而设置的照 明。
③ 值班照明 在非生产时间内为了保护建筑物 及生产的安全，供值班人员使用的照明 。
④ 障碍照明 装设在建筑物上作为障碍标志用 的照明。
⑤ 装饰照明 装饰照明是为美化和装饰某一特 定空间而设置的照明。
4.2 建筑电气照明装置
(8) 显色性和显色指数 同一物体在不同的光源 照射下，显示出不同的颜色，光源对被照物体颜色 呈现的真实程度称为光源的显色性。
建筑电气照明技术(PPT 126页)
由于卤钨循环作用，而能防止管壁发黑，改进 了灯的工作特性，使灯的光效比普通白炽灯有显著 的提高(约为18~21lm／W)。由于卤钨灯的充气压力 比普通白炽灯高，所以寿命指数较低，并且容易受 振动、冲击而产生机械断丝。显色性好，一般显色 指数为Ra＝97，色温为3000～3200K。
标准直管荧光灯和U型管荧光灯
在采用气体放电灯作为照明光源时，若被照物 体处于转动状态，且转动频率刚好是电源频率的整 倍数时，则转动的物体看上去就如没有转动一样。 这种在以一定频率变化的光照射下，观察到的物体 运动显现出不同于其实际运动的现象，称为频闪效 应。频闪效应易使人产生错觉而造成事故。
(10) 反射率 当光通量投射到被照面后，一部分 被反射，一部分透过被照面，一部分则为被照面所 吸收。这就是在相同照度下，不同物体有不同亮度 的原因。
按放电媒质分为：
① 气体放电灯。是利用气体中的放电发光，例 如氙灯、氖灯等。
② 金属蒸气灯。是利用பைடு நூலகம்属蒸气(如汞蒸气、钠 蒸气等)中的放电，而主要由金属蒸气产生光，例如 汞灯、钠灯等。
按放电形式分：
① 辉光放电灯。这种灯由辉光放电产生光。放 电要有阳极和阴极。放电时，阴极温度不高，但要 有足够的电子发射，又叫冷阴极灯。
（2） 荧光灯的工作特性 荧光灯的电流分为额定工作电流和额定启动电
流两项。额定工作电流根据灯管功率、灯管结构和 电流密度而定。额定启动电流是启动时预热灯丝的 电流，它比额定工作电流大。
被物体反射的光通量Φ′与射向物体的光通量Φ之 比，叫做反射率或称反射系数ρ，即
建筑物内墙壁及顶棚、地面的反射率的近似值 如表4.3所示。
图4.1 电磁波谱
图4.2 发光强度的定义
表4.1 一些情况下照度值
标准直管荧光灯和U型管荧光灯
在采用气体放电灯作为照明光源时，若被照物 体处于转动状态，且转动频率刚好是电源频率的整 倍数时，则转动的物体看上去就如没有转动一样。 这种在以一定频率变化的光照射下，观察到的物体 运动显现出不同于其实际运动的现象，称为频闪效 应。频闪效应易使人产生错觉而造成事故。
(10) 反射率 当光通量投射到被照面后，一部分 被反射，一部分透过被照面，一部分则为被照面所 吸收。这就是在相同照度下，不同物体有不同亮度 的原因。
按放电媒质分为：
① 气体放电灯。是利用气体中的放电发光，例 如氙灯、氖灯等。
② 金属蒸气灯。是利用பைடு நூலகம்属蒸气(如汞蒸气、钠 蒸气等)中的放电，而主要由金属蒸气产生光，例如 汞灯、钠灯等。
按放电形式分：
① 辉光放电灯。这种灯由辉光放电产生光。放 电要有阳极和阴极。放电时，阴极温度不高，但要 有足够的电子发射，又叫冷阴极灯。
（2） 荧光灯的工作特性 荧光灯的电流分为额定工作电流和额定启动电
流两项。额定工作电流根据灯管功率、灯管结构和 电流密度而定。额定启动电流是启动时预热灯丝的 电流，它比额定工作电流大。
被物体反射的光通量Φ′与射向物体的光通量Φ之 比，叫做反射率或称反射系数ρ，即
建筑物内墙壁及顶棚、地面的反射率的近似值 如表4.3所示。
图4.1 电磁波谱
图4.2 发光强度的定义
表4.1 一些情况下照度值

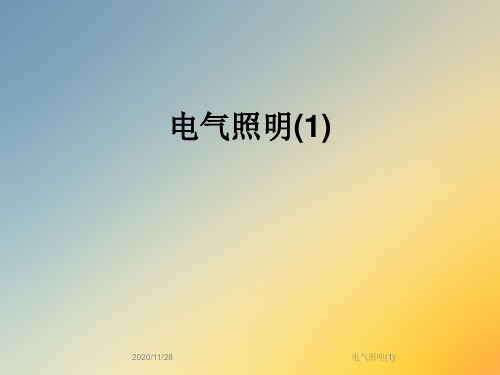

电气照明(1)
种波长的可见光具有不同的敏感性。
电气照明(1)
第一节 电气照明计算的概念
2）光通：光源在单位时间内向周围空间辐射出的使人眼 产生光感的能量。
3）光强：光源在给定方向上单位立体角内辐射的光通量。
电气照明(1)
第一节 电气照明计算的概念
4）照度：光通量与其所照射的表面积之比。
5）发光效率：指光源发出的全部光通量中与其全部输入 功率之比。
电气照明(1)
第二节 电光源与照明灯具
2）卤钨灯 图13—2结构、组成、安装、优缺点。（书 P293） 3）荧光灯 图13—3 图13—4。（书P293） 结构、组成、接线、安装、原理、优缺点 4）高压汞灯：结构、组成、接线、原理。
电气照明(1)
第二节 电光源与照明灯具
2、矿用照明灯具 1）矿用一般型照明灯 图13—6。 结构、组成、特性（书296）
电气照明(1)
第二节 电光源与照明灯具
2）矿用防爆增安型照明灯 图13—7。 应用于有瓦斯的矿井中通 风良好的巷道或机电硐室、 井底车场等场所作固定式 连续照明。结构、组成、 优缺点。
电气照明(1)
第二节 电光源与照明灯具
3）矿用隔爆型照明灯 图 13—8应用场所、结构、组 成、原理。 4）矿用隔爆型荧光灯应用 场所、结构、组成、原理。
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/28
电气照明(1)
电气照明(1)
第一节 电气照明计算的概念
6）光的吸收、反射及透射。媒质对光的吸收：吸收系 数： 。
。
光的反射；反射系数： 光的透射；透射系数：
电气照明(1)
第一节 电气照明计算的概念
的关系
电气照明(1)
第一节 电气照明计算的概念
2）光通：光源在单位时间内向周围空间辐射出的使人眼 产生光感的能量。
3）光强：光源在给定方向上单位立体角内辐射的光通量。
电气照明(1)
第一节 电气照明计算的概念
4）照度：光通量与其所照射的表面积之比。
5）发光效率：指光源发出的全部光通量中与其全部输入 功率之比。
电气照明(1)
第二节 电光源与照明灯具
2）卤钨灯 图13—2结构、组成、安装、优缺点。（书 P293） 3）荧光灯 图13—3 图13—4。（书P293） 结构、组成、接线、安装、原理、优缺点 4）高压汞灯：结构、组成、接线、原理。
电气照明(1)
第二节 电光源与照明灯具
2、矿用照明灯具 1）矿用一般型照明灯 图13—6。 结构、组成、特性（书296）
电气照明(1)
第二节 电光源与照明灯具
2）矿用防爆增安型照明灯 图13—7。 应用于有瓦斯的矿井中通 风良好的巷道或机电硐室、 井底车场等场所作固定式 连续照明。结构、组成、 优缺点。
电气照明(1)
第二节 电光源与照明灯具
3）矿用隔爆型照明灯 图 13—8应用场所、结构、组 成、原理。 4）矿用隔爆型荧光灯应用 场所、结构、组成、原理。
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/28
电气照明(1)
电气照明(1)
第一节 电气照明计算的概念
6）光的吸收、反射及透射。媒质对光的吸收：吸收系 数： 。
。
光的反射；反射系数： 光的透射；透射系数：
电气照明(1)
第一节 电气照明计算的概念
的关系
照明技术01第一章
照明技术01第一章电气照明意象意象1:内容电气照明是一门结合建筑、电气、心理学、美学等诸多学科的综合性的学科。
近年来，随着国际上建筑化照明的兴起，照明与建筑逐渐融为一体。
意象2:作用从照明的作用而言，体现出功能性和景观性；(也称为：明视照明和气氛照明)①功能性功能性是指满足人们在室内外从事某种活动所需要的基本照度而设置的照明。
例如：学校照明、道路照明、工厂照明、体育照明、博物馆照明、商业照明、广场照明等；②景观性照明景观性照明是指通过采用多种照明方式结合共同作用以达到设计师所设想的戏剧性场景，从精神上满足人们的艺术享受。
例如：建筑物的夜景照明、雕塑照明、园林景观照明、水景的夜景照明等。
2022年世博主题馆夜景效果奥运建筑鸟巢效果水立方效果意象3:展望照明的发展将是技术与艺术的完美结合。
①技术性随着科技突飞猛进，各类新型光源和灯具层出不穷；如：取代传统高能耗电感镇流器的新型节能电感镇流器和电子镇流；节能性能、动态性能以及寿命都较好的LED灯；②艺术性随着国民经济的发展，照明设计的要求已从简单的“明亮”升级到对审美的追求。
光与造型、光与空间、光与色彩、光与材质等所产生的光环境艺术效果更为人们所重视。
照明控制及系统的使用，让人们获得了各种艺术场景；计算机技术的发展，三维效果图的制作，使得照明的艺术效果在前期可以进行模拟，给人们直观的印象；而三维动画更能够带来视觉的动感享受，便于营造最终的效果。
第一章光和光度量1.1 光的基本概念1.2 常用的光度量1.3 材料的光学特性1.1一、光辐射光的基本概念可见光：波长在380~780nm之间的光；紫外线、可见光、红外线统称为光辐射；二、光的本质：(1)电磁波理论(2)量子论三、光的辐射特性-- 光谱光视效率光谱光视效率V(λ )是用来评价人眼对不同波长的灵敏度；①光谱光视效能K(λ ): 峰值波长λ m=555nm的黄绿光，对应的峰值光谱光视效能Km=683lm/W; ②光谱光视效率V(λ ): 任意波长时的光谱光视效能K(λ )与Km之比称为光谱光视效率V(λ ); V(λ )= K(λ )/ Km;图1.1 光谱光效率曲线1.2 常用的光度量一、概念光通量Φ :衡量光源发光能力的基本量780 公式Km V ( )d Km V ( )d 0 380发光强度(光强)I:特定方向上每球面度发射的光通量I d / dW 公式照度E: 被照面上光通量的面积密度公式E d / dA光出射度(出光度)M: 单位面积发出的光通量；公式M / A亮度Lθ: 从与表面法线成θ角的光强与人眼所“见到”的光源面积之比，即为θ方向上的亮度d I L 公式d dAcos dAcos1.3 材料的光学性质一、光的反射、透射和吸收比光线遇到物体时，可能被反射，或者被吸收，被透射。
第一章 建筑电气基础知识 建筑照明技术建筑电气教学课件
电流与电压的相位关系 给电容器通入交流电会产生充放 电现象，电流总是超前于电压90º 电角，如图所示。
电流与电压的数值关系 由数学分析可知电流I电压U、角 频率ω、电容 C的关系为
I UcC
或
I
Uc Uc 1 Xc C
Xc称为容抗，它与电流成反比，单位也为Ω。式(1—20) 既为纯电容电路的欧姆定律。在工频时，容抗为
(2)电流与电压的数值关系 由数学分析可知，
2 2 U UR UL 2 IZ IR IX L I R2 X L 2 2
式中 ——阻抗(Ω)。 式(1—23)是电阻、电感串联电路的欧姆定律表示式， 表明电流的大小与电压成正比，与阻抗成反比。 (3)功率关系 1)瞬时功率 瞬时功率p = ui，即将各瞬时的电流和电压相 乘而得到的瞬时功率。由图1—11b瞬时功率曲线可知，其功 率有正负之分，“正”表明负载电阻消耗电能及电感线圈从 电源吸取电能变为磁场能，“负”表明负载将磁场能返还给 电源。而且，各周期中正负不相等，正大负小，故瞬时功率 平均值不为零。
建筑电气技术
第一章 建筑电气基础知识 第一节 电路的组成 一、电路的作用及其组成
电路由电源、中间环节和负载组成。中间环节指导 线、各种控制设备、保护设备、电缆等；电源指发电机或 变压器等；负载指各种用电设备。所以，电路是由一些元 件和设备组合起来为了完成某种功能的整体。 在电力及一般用电系统中，电路起着传输、分配和 转换电能的作用。发电厂的发电机组把水的位能、煤的热 能、原子的核能等转换成电能，经过升压后用高压输电线 路把电能送到用电地区，再把电压降下来，供用户负载使 用。
二、正弦交流电的表示方法 正弦交流电的表示方法有三角函数表示法、正弦曲线 表示法、极坐标表示法和相量表示法等。相量表示法的 特点是便于分析问题，所以本节只介绍定性分析用的相 量表示法。因交流电的大小需要有一个确定的数来表示 才方便，因此提出有效值的概念。
电流与电压的数值关系 由数学分析可知电流I电压U、角 频率ω、电容 C的关系为
I UcC
或
I
Uc Uc 1 Xc C
Xc称为容抗，它与电流成反比，单位也为Ω。式(1—20) 既为纯电容电路的欧姆定律。在工频时，容抗为
(2)电流与电压的数值关系 由数学分析可知，
2 2 U UR UL 2 IZ IR IX L I R2 X L 2 2
式中 ——阻抗(Ω)。 式(1—23)是电阻、电感串联电路的欧姆定律表示式， 表明电流的大小与电压成正比，与阻抗成反比。 (3)功率关系 1)瞬时功率 瞬时功率p = ui，即将各瞬时的电流和电压相 乘而得到的瞬时功率。由图1—11b瞬时功率曲线可知，其功 率有正负之分，“正”表明负载电阻消耗电能及电感线圈从 电源吸取电能变为磁场能，“负”表明负载将磁场能返还给 电源。而且，各周期中正负不相等，正大负小，故瞬时功率 平均值不为零。
建筑电气技术
第一章 建筑电气基础知识 第一节 电路的组成 一、电路的作用及其组成
电路由电源、中间环节和负载组成。中间环节指导 线、各种控制设备、保护设备、电缆等；电源指发电机或 变压器等；负载指各种用电设备。所以，电路是由一些元 件和设备组合起来为了完成某种功能的整体。 在电力及一般用电系统中，电路起着传输、分配和 转换电能的作用。发电厂的发电机组把水的位能、煤的热 能、原子的核能等转换成电能，经过升压后用高压输电线 路把电能送到用电地区，再把电压降下来，供用户负载使 用。
二、正弦交流电的表示方法 正弦交流电的表示方法有三角函数表示法、正弦曲线 表示法、极坐标表示法和相量表示法等。相量表示法的 特点是便于分析问题，所以本节只介绍定性分析用的相 量表示法。因交流电的大小需要有一个确定的数来表示 才方便，因此提出有效值的概念。
建筑电气照明技术基本知识-V1
建筑电气照明技术基本知识-V1
建筑电气照明技术基本知识
建筑电气照明技术是指利用电能为建筑物提供照明的技术，它是建筑
电气工程的重要组成部分。
下面是建筑电气照明技术的基本知识：
一、光源
1.光源可以分为自然光源和人工光源两类，人工光源主要包括白炽灯、荧光灯、气体放电灯、LED灯等。
2.LED灯具有高效、耐用、寿命长、色彩还原好等优点，所以目前被广泛应用于建筑照明。
3.荧光灯则具有高效、寿命长等特点，但其色彩还原度较差。
二、照明设计
1.照明设计的目的是创造一个舒适，安全，高效的灯光环境。
2.在进行照明设计时应考虑建筑的用途，风格以及不同房间的需求等
因素。
3.同时，还应注意材料的选择和照明系统的合理性，以达到节能、环
保的目标。
三、照明控制
1.照明控制是指对建筑照明系统的亮度、颜色等参数进行调节，从而实现照明定时、调光等功能。
2.常见的照明控制方式有手动控制、感应控制、遥控控制等。
3.照明控制的实现需要使用各种照明控制设备，如光感应器、智能调光器等。
四、照明计算
1.照明计算是指通过一定的公式和方法，确定建筑物各房间所需照度和相应的光源数量等参数。
2.在进行照明计算时，需要考虑补光、照度均匀度等因素，并应根据不同用途的区域设置不同的光源布置方式。
3.常用的照明计算方法有点光源法，平面照度法、正弦分布法等。
总之，掌握建筑电气照明技术的基本知识，是进行照明设计和照明系统维护的必要条件。
只有全面掌握照明技术，才能打造高品质的灯光环境，为人们创造更好的居住和工作条件。
电气照明技术课件1
源在单位时间内光辐射 能量的大小的。
例如：一只200W的白炽灯比100W的灯泡 看 起 来要明亮许多，说明200W灯泡在 单位时间内发出光的量多于100W灯泡发出 的光的量。
2、发光强度（光强）
• 定义：光源向空间某一方向辐射的光通 密度。即光源向给定方向的立体角元ｄω 内发射的光通量dΦ与该立体角之比，称 为光源在给定方向的光强。
3.2、明视觉与暗视觉
亮度在10cd/m2 为明视觉，亮度在 10-2cd/m2为暗视觉。 实验表明：明视觉下对555纳米的黄绿光最敏感，暗视觉下对507纳米
的光最敏感。
二、常用的光度量
以能量单位评价光辐射的纯物理量称辐射度量。 以视觉效果来评价光辐射的量叫光度量。 两者有密切的关系，后者可由前者导出。 照明工程常用的光度量：光通量（Φ）、发光强度（I）
3、气体放电
• 定义：在电场的作用下，载流子在气体或蒸汽 中产生并运动，，从而使电流通过气体的过程。
原子被电离成电子与离子，离子比电子重几千倍，很 少移动，离子流是、总电流的0.1 % ~1%。
• 气体放电分类：低气压、高气压放电。 气体放电主要是在充有气体的管中以原子辐射 形式产生光辐射的。
（1）低气压放电
2、光谱辐射通量及其能量分 布
（1）光谱辐射通量。是指物体单位时间内 发射或接收的辐射能量。或者在介质中 单 位时间内传递的辐射能量，单位是 W。在实际工程中光源发出的都是复合 光，将其分为具有线光谱和连续光谱的 复合光。光谱辐射通量定义为：辐射源 在给定波长范围内，产生的辐射通量与 该波长范围之比，单位是W/M.
光，反射光通量最大，因此人们感觉 到叶子是绿色的，如果物体没有该特 性，世界将是黑白的。 我们可以用光谱吸收比，透射比，反射比来表征光谱选 择性。
例如：一只200W的白炽灯比100W的灯泡 看 起 来要明亮许多，说明200W灯泡在 单位时间内发出光的量多于100W灯泡发出 的光的量。
2、发光强度（光强）
• 定义：光源向空间某一方向辐射的光通 密度。即光源向给定方向的立体角元ｄω 内发射的光通量dΦ与该立体角之比，称 为光源在给定方向的光强。
3.2、明视觉与暗视觉
亮度在10cd/m2 为明视觉，亮度在 10-2cd/m2为暗视觉。 实验表明：明视觉下对555纳米的黄绿光最敏感，暗视觉下对507纳米
的光最敏感。
二、常用的光度量
以能量单位评价光辐射的纯物理量称辐射度量。 以视觉效果来评价光辐射的量叫光度量。 两者有密切的关系，后者可由前者导出。 照明工程常用的光度量：光通量（Φ）、发光强度（I）
3、气体放电
• 定义：在电场的作用下，载流子在气体或蒸汽 中产生并运动，，从而使电流通过气体的过程。
原子被电离成电子与离子，离子比电子重几千倍，很 少移动，离子流是、总电流的0.1 % ~1%。
• 气体放电分类：低气压、高气压放电。 气体放电主要是在充有气体的管中以原子辐射 形式产生光辐射的。
（1）低气压放电
2、光谱辐射通量及其能量分 布
（1）光谱辐射通量。是指物体单位时间内 发射或接收的辐射能量。或者在介质中 单 位时间内传递的辐射能量，单位是 W。在实际工程中光源发出的都是复合 光，将其分为具有线光谱和连续光谱的 复合光。光谱辐射通量定义为：辐射源 在给定波长范围内，产生的辐射通量与 该波长范围之比，单位是W/M.
光，反射光通量最大，因此人们感觉 到叶子是绿色的，如果物体没有该特 性，世界将是黑白的。 我们可以用光谱吸收比，透射比，反射比来表征光谱选 择性。
电气照明技术(第二版)谢秀颖主编 课后题答案
第一章照明技术的基本知识1.3 试述下列常用光度量的定义及其单位（1）光通量；（2）光强（发光强度）；（3）照度；（4）亮度。
答：（1）单位时间内光辐射能量的大小单位：流明（lm）（2）发光体在给定方向的发光强度是该发光体在该方向的立体角元dω内传输的光通量dφ与该立体角元之比，即单位立体角的光通量。
单位：坎德拉（cd），1cd=1lm/sr（3）被照物体表面上每单位面积所接收到的光通量。
单位：勒克斯（lx）（4）单位投影面积上的发光强度。
单位：坎德拉/平方米（cd/m2）1.8 什么是明视觉？什么是暗视觉？答：明视觉(或锥状视觉)，视场亮度超过10cd/m2时，锥状细胞工作为主的视觉状态。
暗视觉(或杆状视觉)，当视场亮度在10－6～10－2cd/m2时，杆状细胞工作，锥状细胞不工作的视觉状态。
1.9什么是明适应？什么是暗适应？答：（1）明适应是指视野亮度由低向高变化时的视觉适应过程它是杆状细胞工作(暗)→锥状细胞工作(明)，适应时间大约需要1min。
（2）暗适应是指视野亮度由高向低变化时的视觉适应过程，它是锥状细胞工作(明)→杆状细胞工作(暗)，适应时间大约需要7min。
1.13 什么是色温和相关色温？答：色温（度）是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全辐射体（黑体）的温度即为这种光源的色温度，简称色温。
符号为Tc，单位为开（K）。
相关色温是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品最接近时，完全辐射体（黑体）的温度即为这种光源的相关色温。
符号为Tcp，单位为开。
1.14 如何表示光源的色表？答：光源的色表是指光源的表观颜色，与光源的色温有关。
1.15什么是光源的显色性？如何表示？答：光源的显色性与参考标准光源相比较时，光源显现物体颜色的特性；它是照明光源对物体色表的影响，该影响是由于观察者有意识或无意识地将它与标准光源下的色表相比较而产生的；主要取决于光谱能量分布。
建筑电气照明技术
3） 荧光灯
荧光灯属于放电光源，是靠低压汞蒸气放电， 利用放电过程中的电致发光和荧光质的光致发光， 形成光源。 它的优点是：结构简单、制造容易、价格便宜 并且发光效率高、光色好、寿命长。常见的普通荧 光灯是圆形截面的直长玻璃管子。在管子两端各放 一个电极。
荧光灯的典型结构如图4.4所示。
（1 ）
由于物体在各个方向的亮度不一定相同，因此 常在符号L的右下角注明角度，用以表示与物体表面 法线成α角方向的亮度。
I L S cos
物体的亮度越大，人们就会感到它越亮。
(7) 色温 色温是电光源的技术参数之一。当光 源的发光颜色与黑体(能吸收全部光能的物体）加热 到某一个温度所发出的光的颜色相同时，称该温度 为光源的颜色温度，简称色温。
在采用气体放电灯作为照明光源时，若被照物 体处于转动状态，且转动频率刚好是电源频率的整 倍数时，则转动的物体看上去就如没有转动一样。 这种在以一定频率变化的光照射下，观察到的物体 运动显现出不同于其实际运动的现象，称为频闪效 应。频闪效应易使人产生错觉而造成事故。
(10) 反射率 当光通量投射到被照面后，一部分 被反射，一部分透过被照面，一部分则为被照面所 吸收。这就是在相同照度下，不同物体有不同亮度
⑥ 艺术照明 艺术照明是通过运用不同的灯具、 不同的投光角度和不同的光色制造出一种特定空间 气氛的照明。 另外，在照明的空间布置上 ① 整体照明 为照亮整个场地，照度基本上均 匀的照明。对于工作位置密度很大而对光照方向又 无特殊要求，或受工艺技术条件限制不适合装设局 部照明的，宜采用整体照明。
② 局部照明 局限于工作部位的固定或移动的 照明。局部照明只能照射有限面积，对于局部地点 需要高照度时或对照射方向有要求时可装设局部照
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单个原子发射的是线光谱，而分子光谱接近连 续谱线。
人工光源常用的辐射源有：热辐射、气体放电、 电致发光
热辐射
当物体被加热到高温时，组成它的原子或分子 将产生热运动，相互碰撞从而使电子获得能量而被激 发，产生辐射。 （1）黑体辐射
黑体就是入射的光辐射完全被吸收，没有反射和 透射的完全辐射体。因此黑体的热辐射将只取决于温、 度，温度一定，其光谱能量就一定。 普朗克定律：描述的是不同温度下黑体光谱辐射功率 与波长的函数关系。这种形式的辐射就是热辐射， 黑体辐射是具有连续光谱成分的复合辐射。
课程在专业中的地位：基础课程，介绍了本专业涉及的各 种电光源以及各种照明设计原理，为后续课程及就业打下 基础。
相关课程：光源与照明概论、气体放电物理、色度学、光 源与照明检测技术、灯具设计实践等。
课程内容和目标
照明技术基本知识 电光源和照明灯具 照度计算 照明设计 照明设计实例
基础知识 照度计算 照明设计
教材及参考书籍
教材： 谢秀颖，电气照明技术（第二版），中国电力出
版社
参考书籍： 肖辉，电气照明技术（第二版），机械工业出版
社 夏国明，电气照明技术（第二版），中国电力出
版社 赵德申，建筑电气照明技术，机械工业出版社
考核方式
期末考试（80%）+ 平时考查（20%）
平时考查的形式：习题 + 不定期签到
光通量Φ：单位时间内光辐射能量的大小，是说明光源发光能力的基本 量，单位流明（lm）。
780
Km 0 e,V ()d Km 380 e,V ()d
发光强度（光强）
（1）立体角：任意一个封闭的圆锥面所围的空间。以圆锥的顶点为球心，半径
为r的球面被锥面截得的面积来度量，单位球面度（sr）。设锥面在球面上截得
的面积为dA时，则该立体角为：
d
dA r2
（2）光强：光源向给定方向的立体角元dω内发射的光通量dΦ与该立体角之3）平均光强：若光通量是I均匀的，则在立体角ω内的平均光强为：
照度：被照面上单位面积入射的光通量，单位勒克斯（lx）。
平均照度为
E d dA
什么是电气照明技术？
电气照明指利用电能转变为光能，进行人工照明的 各种设施。
电气照明技术是指选用合适的灯具和合理的布局方 式，以实现对光的控制和分配。
涉及电学、光学、生理学、心理学等学科
高压汞灯
高压钠灯
课程在专业中的地位与作用
光源与照明专业培养目标：本专业培养基础扎实、实践能 力强、综合素质高，掌握照明用光源尤其是半导体照明的 物理基础、电路驱动、发光材料、灯具设计及照明检测的 基础知识，能够在半导体照明行业从事新型照明产品的相 关研发设计、制造应用和技术管理等工作的复合型高级工 程技术人才。
光的辐射特性
辐射能量Qe：光源辐射出来的光的能量，单 位J。
辐射通量（辐射功率）Φe：光源在单位时间 内辐射出去的总能量，单位W。
光谱辐射通量
光谱辐射通量Φλ：单位波长间隔内的辐射通量，单位W/m。
辐 线表射示通。量实的际光测谱量分是布e,将：波辐长射分通e 成量 若随dd干波e波长长随段波（长5变~化10的n规m律），，常测用量每曲
概述
什么是照明？ 什么是电气照明技术？ 电气照明技术在本专业中的地位 电气照明技术课程的主要内容和教学目标
什么是照明？
利用人工光或自然光，或提供人们足够的照 度（一般照明），或提供良好的识别（道路 照明、广告标示等），特征的强调（建筑照 明、重点照明等），或创造舒适的光环境 （住宅照明等）、营造特殊的氛围等（商业 舞台照明），及其他特殊目的（生化、医疗、 植物栽培等）的手段。
钨丝辐射
与黑体辐射原理相同，性能相似，能承受2000K以 上高温，在可见光区域选择辐射率较高，其能量分布 是连续光谱，与辐射温度有密切的关系。
在可见光区域内的选择辐射率更高，辐射功率 的峰值偏向于可见光区。
钨丝辐射波长范围很大：少部分可见光，少部分 紫外线，大部分红外线，随着温度的升高可见光比红 外线增加速度更快，尽可能提高工作温度就会提高辐 射光效。
M Bd
c1
5
1 ec2 / T
10 9 1
2hc3 5
d
ehc / kT
1
第一，随温度升高黑体辐射总能量迅速增加。 第二，随温度升高，黑体辐射曲线最大值移向短波， 具有最大辐射功率的波长与黑体温度成反比。
实际现象：当物体加热时颜色变化是红->黄-> 蓝。
当温度在2000~5000K时，黑体的辐射温度越高， 最大辐射功率的波长就移向可见光区。
一波长段的辐射通量。
光谱光效能K(λ)：度量由辐射能所引起的视觉能力，单位lm/W。 光谱光效率V(λ)：
Km是人眼在555 nm（黄V 绿(光) ） 下K的(光)谱光视效能（明视觉条件下）或者
在507nm下的光谱光视效能（暗K视m觉条件下），K(λ)是在波长λ下的光
谱光视效能。
常用的光度量
第一章 绪论
光 光与视觉 光与颜色 绿色照明
第一节 光
光的本质：电磁波（电磁辐射），能量的一种存在 形式
光的理论描述：微粒论（牛顿）、波动论（惠更 斯）、电磁波理论（麦克斯维尔）、量子论（普朗 克）
可见光：380~780 nm（紫外：100 ~ 380 nm；红外： 780 nm ~ 1 mm）
E A
照度决定了能否看清一个物体。照度是照明工程中最常 用的术语和物理量之一，作为考察照明效果的量化指标。
（1）在40W的白炽灯下1米远处的照度约为30lx，家 搪瓷伞形白色灯罩可增加为70lx
（2）满月晴朗月空下位0.2lx
（3）晴朗白天室内为100~500lx
1lx的照度能辨别物体的轮廓，5~10lx看书模糊，短 时阅读照度不应低于50lx。
亮度：单位投影面积上的发光强度。某方向的发光强度dI与包含被观察 点的面元dA在垂直于观察者方向上的投影面积dAcosθ之比，用于描述 发光面或反光面上光的明亮程度，考虑了光的辐射方向。单位坎德拉每 平方米（cd/m2）。
L
dI
dAcos
光的辐射
辐射的产生
产生光辐射的主要是最外层电子，在被激发迁 移吸收能量而在去激发跃迁时电子的能量随之释放， 该能量就被转化成光能自发向外辐射，形成了光的 辐射。
人工光源常用的辐射源有：热辐射、气体放电、 电致发光
热辐射
当物体被加热到高温时，组成它的原子或分子 将产生热运动，相互碰撞从而使电子获得能量而被激 发，产生辐射。 （1）黑体辐射
黑体就是入射的光辐射完全被吸收，没有反射和 透射的完全辐射体。因此黑体的热辐射将只取决于温、 度，温度一定，其光谱能量就一定。 普朗克定律：描述的是不同温度下黑体光谱辐射功率 与波长的函数关系。这种形式的辐射就是热辐射， 黑体辐射是具有连续光谱成分的复合辐射。
课程在专业中的地位：基础课程，介绍了本专业涉及的各 种电光源以及各种照明设计原理，为后续课程及就业打下 基础。
相关课程：光源与照明概论、气体放电物理、色度学、光 源与照明检测技术、灯具设计实践等。
课程内容和目标
照明技术基本知识 电光源和照明灯具 照度计算 照明设计 照明设计实例
基础知识 照度计算 照明设计
教材及参考书籍
教材： 谢秀颖，电气照明技术（第二版），中国电力出
版社
参考书籍： 肖辉，电气照明技术（第二版），机械工业出版
社 夏国明，电气照明技术（第二版），中国电力出
版社 赵德申，建筑电气照明技术，机械工业出版社
考核方式
期末考试（80%）+ 平时考查（20%）
平时考查的形式：习题 + 不定期签到
光通量Φ：单位时间内光辐射能量的大小，是说明光源发光能力的基本 量，单位流明（lm）。
780
Km 0 e,V ()d Km 380 e,V ()d
发光强度（光强）
（1）立体角：任意一个封闭的圆锥面所围的空间。以圆锥的顶点为球心，半径
为r的球面被锥面截得的面积来度量，单位球面度（sr）。设锥面在球面上截得
的面积为dA时，则该立体角为：
d
dA r2
（2）光强：光源向给定方向的立体角元dω内发射的光通量dΦ与该立体角之3）平均光强：若光通量是I均匀的，则在立体角ω内的平均光强为：
照度：被照面上单位面积入射的光通量，单位勒克斯（lx）。
平均照度为
E d dA
什么是电气照明技术？
电气照明指利用电能转变为光能，进行人工照明的 各种设施。
电气照明技术是指选用合适的灯具和合理的布局方 式，以实现对光的控制和分配。
涉及电学、光学、生理学、心理学等学科
高压汞灯
高压钠灯
课程在专业中的地位与作用
光源与照明专业培养目标：本专业培养基础扎实、实践能 力强、综合素质高，掌握照明用光源尤其是半导体照明的 物理基础、电路驱动、发光材料、灯具设计及照明检测的 基础知识，能够在半导体照明行业从事新型照明产品的相 关研发设计、制造应用和技术管理等工作的复合型高级工 程技术人才。
光的辐射特性
辐射能量Qe：光源辐射出来的光的能量，单 位J。
辐射通量（辐射功率）Φe：光源在单位时间 内辐射出去的总能量，单位W。
光谱辐射通量
光谱辐射通量Φλ：单位波长间隔内的辐射通量，单位W/m。
辐 线表射示通。量实的际光测谱量分是布e,将：波辐长射分通e 成量 若随dd干波e波长长随段波（长5变~化10的n规m律），，常测用量每曲
概述
什么是照明？ 什么是电气照明技术？ 电气照明技术在本专业中的地位 电气照明技术课程的主要内容和教学目标
什么是照明？
利用人工光或自然光，或提供人们足够的照 度（一般照明），或提供良好的识别（道路 照明、广告标示等），特征的强调（建筑照 明、重点照明等），或创造舒适的光环境 （住宅照明等）、营造特殊的氛围等（商业 舞台照明），及其他特殊目的（生化、医疗、 植物栽培等）的手段。
钨丝辐射
与黑体辐射原理相同，性能相似，能承受2000K以 上高温，在可见光区域选择辐射率较高，其能量分布 是连续光谱，与辐射温度有密切的关系。
在可见光区域内的选择辐射率更高，辐射功率 的峰值偏向于可见光区。
钨丝辐射波长范围很大：少部分可见光，少部分 紫外线，大部分红外线，随着温度的升高可见光比红 外线增加速度更快，尽可能提高工作温度就会提高辐 射光效。
M Bd
c1
5
1 ec2 / T
10 9 1
2hc3 5
d
ehc / kT
1
第一，随温度升高黑体辐射总能量迅速增加。 第二，随温度升高，黑体辐射曲线最大值移向短波， 具有最大辐射功率的波长与黑体温度成反比。
实际现象：当物体加热时颜色变化是红->黄-> 蓝。
当温度在2000~5000K时，黑体的辐射温度越高， 最大辐射功率的波长就移向可见光区。
一波长段的辐射通量。
光谱光效能K(λ)：度量由辐射能所引起的视觉能力，单位lm/W。 光谱光效率V(λ)：
Km是人眼在555 nm（黄V 绿(光) ） 下K的(光)谱光视效能（明视觉条件下）或者
在507nm下的光谱光视效能（暗K视m觉条件下），K(λ)是在波长λ下的光
谱光视效能。
常用的光度量
第一章 绪论
光 光与视觉 光与颜色 绿色照明
第一节 光
光的本质：电磁波（电磁辐射），能量的一种存在 形式
光的理论描述：微粒论（牛顿）、波动论（惠更 斯）、电磁波理论（麦克斯维尔）、量子论（普朗 克）
可见光：380~780 nm（紫外：100 ~ 380 nm；红外： 780 nm ~ 1 mm）
E A
照度决定了能否看清一个物体。照度是照明工程中最常 用的术语和物理量之一，作为考察照明效果的量化指标。
（1）在40W的白炽灯下1米远处的照度约为30lx，家 搪瓷伞形白色灯罩可增加为70lx
（2）满月晴朗月空下位0.2lx
（3）晴朗白天室内为100~500lx
1lx的照度能辨别物体的轮廓，5~10lx看书模糊，短 时阅读照度不应低于50lx。
亮度：单位投影面积上的发光强度。某方向的发光强度dI与包含被观察 点的面元dA在垂直于观察者方向上的投影面积dAcosθ之比，用于描述 发光面或反光面上光的明亮程度，考虑了光的辐射方向。单位坎德拉每 平方米（cd/m2）。
L
dI
dAcos
光的辐射
辐射的产生
产生光辐射的主要是最外层电子，在被激发迁 移吸收能量而在去激发跃迁时电子的能量随之释放， 该能量就被转化成光能自发向外辐射，形成了光的 辐射。
