神火汽机性能考核试验方案方案签批页目录前言---------------------------------------------------------2 一汽轮机热耗率实验方案---------------------------4 二汽轮机额外出力实验方案-----------------------14 三汽轮机最大出力实验方案-----------------------17 四机组供电煤耗实验方案--------------------------20 五汽轮机热力特性实验方案-----------------------23 六附录附录1 实验设备、仪器(表)清单-------------------25 附录2 功用实验系统隔离清单---------------------26 附录3 功用实验仪表测点清单---------------------28 附录4 实验测点布置图------------------------------31前言河南神火发电〝上大压小〞发电工程汽轮机，为西方电气集团西方汽轮机制造的600MW超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。

高、中压缸采用合缸结构，两个高压缸为对称分流式，机组型号为N600-24.2/566/566。

机组热力系统采用单元制方式，共设有八段抽汽区分供应三台高压加热器、一台除氧器和四台高压加热器、给水泵汽轮机及厂用汽。

给水泵为2台50％容量的汽动给水泵和一台30%容量的启动备用电动给水泵。

汽轮机主要技术规范如下：型号：N600-24.2/566/566型式：超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机额外功率：600MW MW最大功率：675.585MW〔VWO〕额外工况参数：主蒸汽压力：24.2MPa主蒸汽温度：566℃主蒸汽流量：1695.2t/h高排/再热蒸汽压力： 4.425/3.982MPa高排/再热蒸汽温度：315.7/566℃再热蒸汽流量：1393.180t/h额外背压(相对)： 4.4/5.4kPa最终给水温度：282.1℃额外工况净热耗：7504kJ/kWh维持额外负荷的最高排汽压力：11.8kPa额外转速：3000r/min实验方案参照河南神火发电与西方电气集团西方汽轮机签署的技术合同和美国机械工程师协会«汽轮机功用实验规程»〔ASME PTC6－1996〕以及中华人民共和国原电力工业部«火电机组启动验收功用实验导那么»〔1998年版〕〔电综[1998]179号〕及电厂的详细需求而编制，主要包括以下几个方面的内容：1汽轮机热耗率实验2汽轮机额外出力实验3汽轮机最大出力实验4机组供电煤耗实验5汽轮机热力特性实验一汽轮机热耗率实验方案1实验目的1.1在制造厂规则的运转条件下，测定3VWO工况下汽轮发电机组的热耗率，考核汽轮机的热耗率能否到达保证值7504kJ/kWh。

汽轮机性能试验标准及试验方法

汽轮机性能试验标准及试验方法
11
汽轮机性能试验标准及试验方法 2.GB/T 8117.1-2008（方法A）
“GB/T 8117.1-2008”汽轮机热力性能验收试验规程是对 电站汽轮机热力性能验收试验规程“GB/T 8117-1987” 进行修订后得到的，并为满足我国电力工业发展和国际 贸易的需要，所以整个标准将对应分为方法A-大型凝汽 式汽轮机高准确度试验、方法Ｂ各种类型和容量的汽轮 机宽准确度试验等部分，用不同的方法实施汽轮机热力 性能验收试验和评估汽轮机热力性能，且各部分可单独 使用。
27
汽轮机性能试验标准及试验方法
七、 系统的隔离
1.应隔离的流量 主蒸汽，再热蒸汽、抽汽系统的管道和阀门的 疏水； 高、低压旁路及其减温水； 加热器至凝结器的应急疏水； 加热器至凝结器的应急疏水 加热器给水、凝结水大小旁路及再循环 再循环； 再循环 加热器壳侧疏水、放气， 水侧疏水、放气； 汽轮机辅助抽汽；
1
汽轮机性能试验标准 及试验方法
华北电科院汽轮机技术研究所
张德利
2
汽轮机性能试验标准及试验方法
汽轮机组的节能降耗主要是提高热效率， 汽轮机组的节能降耗主要是提高热效率，主要 有以下几个环节： 有以下几个环节： 设计与制造； 设计与制造； 安装调试； 安装调试； 日常运行； 日常运行； 技术改造。 技术改造。
六、 试验仪表及其测量方法
强烈建议： 电厂日常校验仪表时，务必严格按照仪表校验 要求对测量流量的喷嘴或孔板进行校验。 如果长时间（数年），不进行校验的话，可能 导致孔板或喷嘴冲蚀变形或结垢，导致测量误 差变大，直接影响机组热力试验时对热耗率的 测试。
25
汽轮机性能试验标准及试验方法
七、 系统的隔离
18
汽轮机性能试验标准及试验方法

汽轮机性能考核试验方案(38页)

汽轮机性能考核试验方案(38页)

方案签批页目录前言---------------------------------------------------------2 一汽轮机热耗率试验方案---------------------------4 二汽轮机额定出力试验方案-----------------------14 三汽轮机最大出力试验方案-----------------------17 四机组供电煤耗试验方案--------------------------20 五汽轮机热力特性试验方案-----------------------23 六附录附录1 试验设备、仪器(表)清单-------------------25 附录2 性能试验系统隔离清单---------------------26 附录3 性能试验仪表测点清单---------------------28 附录4 试验测点布置图------------------------------31前言河南神火发电有限公司“上大压小”发电工程汽轮机，为东方电气集团东方汽轮机有限公司制造的600MW超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。

高、中压缸采用合缸结构，两个低压缸为对称分流式，机组型号为N600-24.2/566/566。

机组热力系统采用单元制方式，共设有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器、给水泵汽轮机及厂用汽。

给水泵为2台50％容量的汽动给水泵和一台30%容量的启动备用电动给水泵。

汽轮机主要技术规范如下：型号：N600-24.2/566/566型式：超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机额定功率：600MW MW最大功率：675.585MW（VWO）额定工况参数：主蒸汽压力：24.2MPa主蒸汽温度：566℃主蒸汽流量：1695.2t/h高排/再热蒸汽压力： 4.425/3.982MPa高排/再热蒸汽温度：315.7/566℃再热蒸汽流量：1393.180t/h额定背压(绝对)： 4.4/5.4kPa最终给水温度：282.1℃额定工况净热耗：7504kJ/kWh维持额定负荷的最高排汽压力：11.8kPa额定转速：3000r/min试验方案参照河南神火发电有限公司与东方电气集团东方汽轮机有限公司签订的技术合同和美国机械工程师协会《汽轮机性能试验规程》（ASME PTC6－1996）以及中华人民共和国原电力工业部《火电机组启动验收性能试验导则》（1998年版）（电综[1998]179号）及电厂的具体需要而编制，主要包括以下几个方面的内容：1汽轮机热耗率试验2汽轮机额定出力试验3汽轮机最大出力试验4机组供电煤耗试验5汽轮机热力特性试验一汽轮机热耗率试验方案1试验目的1.1在制造厂规定的运行条件下，测定3VWO工况下汽轮发电机组的热耗率，考核汽轮机的热耗率是否达到保证值7504kJ/kWh。

汽轮机性能试验标准及试验方法

汽轮机性能试验标准及试验方法
21
汽轮机性能试验标准及试验方法
六、 试验仪表及其测量方法
2主.流流量量：测它量与输出功率有直接关系，而且应有高准确
度的测量。通常通过测量水的流量才能达到所需的准 确度。为验证主流量的测量准确度，以及查找内漏和 系统内尚未发现的缺陷，宜至少在两个不同地点同时 进行测量并比较结果。推荐使用喷嘴测量差压计算凝 结水流量辅助流量：它是机组运行所必需的，并且为 确定汽轮机新蒸汽和再热蒸汽流量，对主流量测量值 进行修正时应予以考虑的流量。推荐使用孔板测量差 压计算辅助流量。
13
汽轮机性能试验标准及试验方法 4.水和蒸汽的性质IAPWS-IF97
1997年水和蒸汽性质国际协会经过30年的研究 公布了水和蒸汽的新工业标准。新标准的工业 公式显著改善了热力学性质的计算，取代了 IFC-67公式。
14
汽轮机性能试验标准及试验方法 5.试验基准：阀门基准或负荷基准等；
➢阀点可以用高压缸效率、准确测量的汽轮机 压力或阀杆的位置来确定，汽轮机就据此进行 试验。一般验收试验时采用次基准。 ➢负荷基准通常在大小修试验中采用。
1.电功率的测量
测量输出电功率，应采用准确度等级不大于 0.1 % 的单相或多相便携式精密功率表，或者 误差不得大于读数的0.1% 的单相或多相便携 式精密电度表，并配以合适准确度等级的电压 和电流互感器。为确认在试验过程中发电机负 荷是否符合额定条件并且测量电流、电压和功 率因数，在测量回路中应配备便携式电流表、 电压表和功率表。
稳定时间至少要2个小时； 4.一般建议做重复性试验。
17
汽轮机性能试验标准及试验方法
五、 试验热力系统及测点布置
1.热力系统应与设计热平衡图一致，如不一 致需试验各方协商处理方法； 2.试验测点的布置设计应根据试验标准进行 设计与布置，遵循边界原则； 3.对于重要参数应设置多于1个试验测点。

汽轮机性能考核试验概述

汽轮机性能考核试验概述
系统内明漏量的测量：漏出和漏入试验热力系统的 无法隔离的明漏量，如凝结水泵和给水泵泄漏等用 秒表和量筒人工测量。
仪表的校验
所有试验仪表在试验前均须经法定计量 部门或法定计量传递部门校验，并具有有效 的合格证书。
试验前应校验的仪表如下： 功率变送器 压力、差压变送器 热电偶/铂电阻 主凝结水流量喷嘴
试验时应隔离的阀门通常分三组：
第一组：机组正常运行时可以长期隔离的阀门（如： 汽机本体和各加热器疏放水、管道、阀门启动疏水， 高、低压旁路等）。
第二组：试验期间(通常为3-5天)可以暂时隔离的阀门 （如：加热器危急疏水、凝结水、给水旁路等）。
第三组：试验前必须隔离，试验后立即恢复的阀门（ 如：炉连续、定期排污、除氧器排氧门、凝结水补水 门等）。
描述汽轮机热力性能的重要指标
汽轮机组的热耗率、汽耗率(包括机组本身和热 力循环整体两种)
蒸汽的流量、给水的流量 汽轮机各缸的效率 发电机出力(包括有功、无功和功率因数) 汽轮机各轴封泄漏量、系统各部分内、外漏流量
以及热力系统中工质在各部位的参数等
常用试验标准
美国机械工程师协会《汽轮机性能试验规程》
试验的次数
应在阀门全开或同一运行工况进行重复试验，以减 小不确定度中的随机误差。试验应在阀点进行，以 保证重复性试验能够在相同的条件下进行。
不能在不改变阀门位置和不破坏隔离的情况下连续 进行试验。负荷变化至少在15%以上。在负荷变化 期间可补水、排污。
同一工况点的两次试验，其修正后的热耗率相差应 在0.25%以内。如超过0.25%，需进行附加试验。在 继续试验前，应仔细检查试验仪器和试验方法，必 须找到原因并消除。
系统的隔离（续）
在机组正常投运后，应当进行一次详细 的机组运行状况调研和系统流量平衡试验， 检查和分析机组主、辅设备，运行参数和热 力系统等是否满足试验要求，特别是热力系 统阀门泄漏和不明漏泄量的情况，必要时应 停机消缺。

汽轮机性能考核试验方案

汽轮机性能考核试验方案

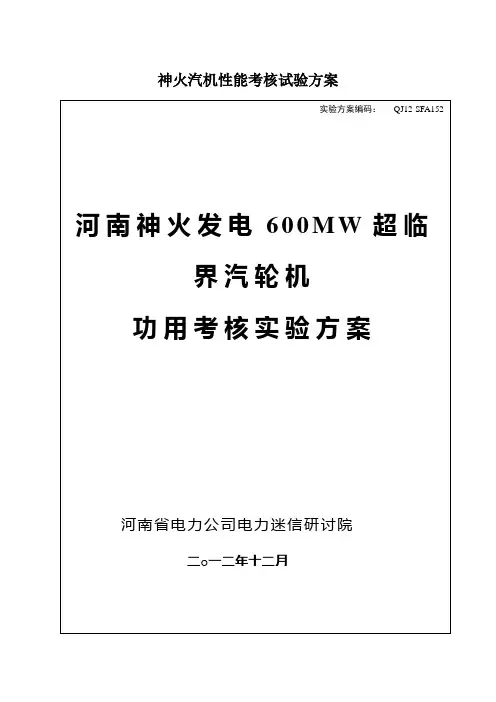

试验方案编码：12一五2河南神火发电有限公司600超临界汽轮机性能考核试验方案河南省电力公司电力科学研究院二○一二年十二月方案签批页目录前言2一汽轮机热耗率试验方案4二汽轮机额定出力试验方案14三汽轮机最大出力试验方案17四机组供电煤耗试验方案20五汽轮机热力特性试验方案23六附录附录1 试验设备、仪器(表)清单25附录2 性能试验系统隔离清单26附录3 性能试验仪表测点清单28附录4 试验测点布置图31前言河南神火发电有限公司“上大压小”发电工程汽轮机，为东方电气集团东方汽轮机有限公司制造的600超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。

高、中压缸采用合缸结构，两个低压缸为对称分流式，机组型号为N600-24.2/566/566。

机组热力系统采用单元制方式，共设有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器、给水泵汽轮机及厂用汽。

给水泵为2台50％容量的汽动给水泵和一台30%容量的启动备用电动给水泵。

汽轮机主要技术规范如下：型号：N600-24.2/566/566型式：超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机额定功率： 600最大功率： 675.585（）额定工况参数：主蒸汽压力： 24.2主蒸汽温度： 566℃主蒸汽流量： 1695.2高排/再热蒸汽压力： 4.425/3.982高排/再热蒸汽温度： 3一五.7/566℃再热蒸汽流量：一三93.一八0额定背压(绝对)： 4.4/5.4最终给水温度： 282.1℃额定工况净热耗： 7504维持额定负荷的最高排汽压力：11.8额定转速： 3000试验方案参照河南神火发电有限公司与东方电气集团东方汽轮机有限公司签订的技术合同和美国机械工程师协会《汽轮机性能试验规程》（ 6－1996）以及中华人民共和国原电力工业部《火电机组启动验收性能试验导则》（1998年版）（电综[1998]179号）及电厂的具体需要而编制，主要包括以下几个方面的内容：1汽轮机热耗率试验2汽轮机额定出力试验3汽轮机最大出力试验4机组供电煤耗试验5汽轮机热力特性试验一汽轮机热耗率试验方案1试验目的1.1在制造厂规定的运行条件下，测定3工况下汽轮发电机组的热耗率，考核汽轮机的热耗率是否达到保证值7504。

汽轮机组性能考核试验方案[1]

汽轮机组性能考核试验方案[1]

汽轮机组性能考核试验方案批准：审核：初审：编制：设备部xx发电有限公司2014年04月15日目录1 概述（名称、简介） (1)2 方案内容 (2)3 作业前应具备的条件 (2)4 试验标准 (13)5 作业方法和步骤 (13)6 试验结果计算 (14)7 技术措施 (4)8 质量控制 ...................................................................................... 错误!未定义书签。

9 安全措施 ...................................................................................... 错误!未定义书签。

10 进度计划 (13)11 组织措施 (14)附件1汽轮机THA工况热力试验测点布置图 (1)附件2 汽轮机TRL工况热力试验测点布置图 (2)附件3 汽轮机TMCR工况热力试验测点布置图 (2)附件4 汽轮机热力试验测点清单 (4)附件5 汽轮机热力试验系统隔离清单（待定） ......................... 错误!未定义书签。

汽轮机组性能考核试验方案1 .概述（名称、简介）1.1设备系统概述Xx发电有限公司1×330MW汽轮机系上海电气电站设备有限公司上海汽轮机厂生产的CZK330-16.67/0.4/538/538型亚临界、单轴、中间再热、双缸双排汽、空冷抽汽凝汽式汽轮机。

该机组额定功率TRL为330MW，最大连续功率TMCR为351.849MW，阀门全开工况功率6VWO为366.254 MW。

1.2.汽轮机主要参数主要工况热力特性汇总（表格1）12 .方案内容2.1测试汽轮机在THA工况下的热耗率；2.2测试汽轮机在TRL工况下的出力；2.3测试汽轮机在TMCR工况下的出力；2.4测试汽轮机在6VWO（阀门全开）工况下的热力性能；2.5测定汽轮机在100%、80%、60%额定负荷下的热力性能；3 .作业前应具备的条件3.1 人员要求3.1.1有和利时操作系统热控逻辑组态能力的热控人员至少2人；3.1.2能够熟练进行机组启停及运行调整的运行操作人员至少12人；3.1.3有同试验项目经历的电科院调试人员至少3人；3.1.4机务、电气、热控检修人员至少10人。

汽轮机性能考核试验方案(38页)

汽轮机性能考核试验方案(38页)

方案签批页目录前言2一汽轮机热耗率试验方案4二汽轮机额定出力试验方案14三汽轮机最大出力试验方案17四机组供电煤耗试验方案20五汽轮机热力特性试验方案23六附录附录1 试验设备、仪器(表)清单25 附录2 性能试验系统隔离清单26 附录3 性能试验仪表测点清单28 附录4 试验测点布置图31前言河南神火发电有限公司“上大压小”发电工程汽轮机，为东方电气集团东方汽轮机有限公司制造的600超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。

高、中压缸采用合缸结构，两个低压缸为对称分流式，机组型号为N600-24.2/566/566。

机组热力系统采用单元制方式，共设有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器、给水泵汽轮机及厂用汽。

给水泵为2台50％容量的汽动给水泵和一台30%容量的启动备用电动给水泵。

汽轮机主要技术规范如下：型号：N600-24.2/566/566型式：超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机额定功率：600最大功率：675.585（）额定工况参数：主蒸汽压力：24.2主蒸汽温度：566℃主蒸汽流量：1695.2高排/再热蒸汽压力： 4.425/3.982高排/再热蒸汽温度：315.7/566℃再热蒸汽流量：1393.180额定背压(绝对)： 4.4/5.4最终给水温度：282.1℃额定工况净热耗：7504维持额定负荷的最高排汽压力：11.8额定转速：3000试验方案参照河南神火发电有限公司与东方电气集团东方汽轮机有限公司签订的技术合同和美国机械工程师协会《汽轮机性能试验规程》（ 6－1996）以及中华人民共和国原电力工业部《火电机组启动验收性能试验导则》（1998年版）（电综[1998]179号）及电厂的具体需要而编制，主要包括以下几个方面的内容：1汽轮机热耗率试验2汽轮机额定出力试验3汽轮机最大出力试验4机组供电煤耗试验5汽轮机热力特性试验一汽轮机热耗率试验方案1试验目的1.1在制造厂规定的运行条件下，测定3工况下汽轮发电机组的热耗率，考核汽轮机的热耗率是否达到保证值7504。

2号汽轮机试验方案.

2号汽轮机试验方案.

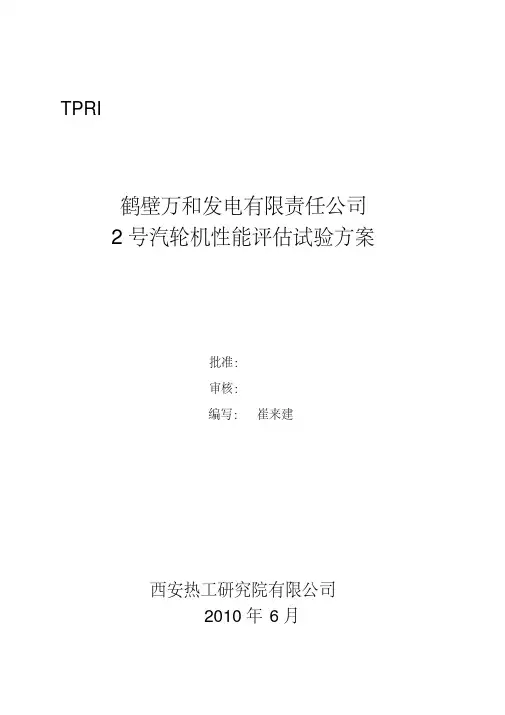

TPRI鹤壁万和发电有限责任公司2号汽轮机性能评估试验方案批准：审核：编写：崔来建西安热工研究院有限公司2010年6月目录1. 前言 (1)2.汽轮机主要技术参数 (1)3. 试验目的 (1)4. 试验标准 (1)5. 试验热力系统及测点布置 (1)5.1 试验测点 (1)5.2 流量测量 (1)6. 试验仪表及测量方法 (2)7. 试验方法和步骤 (2)8. 试验结果计算 (3)9. 汽轮机性能试验组织措施 (5)10. 汽轮机性能试验安全措施 (5)11. 汽轮机性能试验计划 (6)12. 试验实施细节 (6)附件1 2号汽轮机性能诊断试验测点清单... 错误！未定义书签。

附件2 2汽轮机热力试验系统隔离清单 ...... 错误！未定义书签。

1.前言鹤壁万和发电有限责任公司2号汽轮机系N220-12.74/535/535超高压、一次中间再热、三缸三排汽、单轴凝汽式汽轮机。

为了掌握该机组目前的性能水平，鹤壁万和发电有限责任公司委托西安热工研究院有限公司对2号汽轮机进行性能评估试验。

2.汽轮机主要技术参数汽轮机生产厂家哈尔滨汽轮机厂(2004年进行通流改造)汽轮机型号N200-12.74/535/535型汽轮机型式超高压、一次中间再热、三缸三排汽、单轴、凝汽式额定/最大功率220/235MW额定/最大蒸汽流量638950 / 690000 kg/hTRL工况保证出力220MWT-MCR工况保证出力229MWTHA工况出力及热耗率220MW / 8119.3kJ/kW.h主蒸汽压力/温度12.75 MPa / 535 ℃热再热蒸汽温度535℃额定背压 5.3 kPa3.试验目的3.1测定汽轮机在100%、80%和60%额定负荷下的高、中压缸效率、热耗率3.2主要辅机（凝汽器、循环水泵、给水泵、凝结水泵、加热器）运行性能4.试验标准4.1试验标准：美国机械工程师协会《汽轮机性能试验规程》(ASME PTC6-2004)；4.2水和水蒸汽性质表：国际公式化委员会IAPWS-IF97公式；4.3试验基准：负荷基准。

汽轮机试验项目及方法

汽轮机试验项目及方法

汽轮机试验项目及方法如下（一）一般试验及安全装置的性能测定1、临界转速的测定：在起动升速时用振动表测下大约在3400-3900转/分时，振幅不得大于0.15MM.。

2、振动的测定：在起动升速到5550转/分后用振动表在轴承附近从垂直、轴向、横向测定振幅不得超过0.03MM.。

3、危急遮断器跳闸转速的测定及跳闸后最高转速的测定：此项试验可在空车达到5550转/分后用调速器升速作试验，应试验三次以上，记录跳出时的转速其差别应在55转/分以内。

4、超速试验：作超速15%试验历时5分钟。

5、测定主汽门的关闭时间：危急遮断器跳开后，用秒表测量主汽门动作及完全关闭所需的时间。

6、降低油压记录主汽门自动关闭时的调节油压（此试验可在主机起动前或停车后开辅助油泵进行）。

7、起动后每隔10分钟作各种运行记录，注意各轴承温度（不得超过65℃）出油温度（不得超过60℃）。

在后汽缸导板处测量汽缸之轴向膨胀。

在汽缸与齿轮箱连接猫爪处测横向膨胀。

8、停车后每隔30秒钟记录转速惰走曲线。

9、注意记录汽轮油泵自动起动时主机转速及油压。

10、作冷凝器铜管处的漏水试验。

11、作72小时全负荷连续运行试验。

（二）调速系统1、汽轮机在稳定负荷及连续运转的情况下，记录转速的变化。

2、增减汽轮机负荷为额定负荷的25%，记录运转的变化。

3、增减汽轮机负荷为额定负荷的100%，记录其转速的变化。

4、空车时手动调速器记录其转速的变化。

5、在汽轮机运转时做试验，测量调速系统的静态曲线即调速副油压与转速的关系，油动机活塞升程与负荷的关系，副油压与油动机升程的关系，转速与负荷的关系。

6、将汽轮机由各负荷突然降至空负荷测定瞬时最高转速及稳定后的转速变化与时间（此条件看电厂方面可能，可在挂满500KW，1000KW，1500KW负荷时突然拉开电闸作试验，最好用示波器及摄影来测定，以求得准确的结果）。

（三）热效率性能及保证试验1、无抽汽时40%额定负荷及空车汽耗试验。

汽轮机性能试验标准及试验方法

汽轮机性能试验标准及试验方法
5
汽轮机性能试验标准及试验方法
一、试验目的和范围 二、 试验标准及基准 三、 试验内容 四、 试验时间及次数 五、 试验热力系统及测点布置 六、 试验仪表及其测量方法 七、 系统的隔离 八、 试验条件 九、 试验结果的计算 十、 试验结果的比较 十一、 试验报告解读 试验标准比较
6
汽轮机性能试验标准及试验方法
六、 试验仪表及其测量方法
1.电功率的测量
测量输出电功率，应采用准确度等级不大于 0.1 % 的单相或多相便携式精密功率表，或者 误差不得大于读数的0.1% 的单相或多相便携 式精密电度表，并配以合适准确度等级的电压 和电流互感器。为确认在试验过程中发电机负 荷是否符合额定条件并且测量电流、电压和功 率因数，在测量回路中应配备便携式电流表、 电压表和功率表。
一、试验目的和范围
目的：一般可为确定机组热耗率、热效率、 发电机输出功率、蒸汽流量、汽耗量、给水 流量等指标。
范围：火电机组汽轮机及核电机组蒸汽轮机的 新机组验收试验、大小修前后对比试验、技术 改造前后对比试验、其它试验；
7
汽轮机性能试验标准及试验方法
几个术语：
1.热效率—输出功率与外界输入该循环系统的
12
汽轮机性能试验标准及试验方法
3.GB/T 8117.2-2008（方法B）
适用于各种类型和容量的汽轮机，有适当测量不确定度的 性能验收试验。试验仪表和测量方法应遵循本标准的规定， 主要采用标准仪表及标准的试验方法，也可完全采用经校 验的高准确度仪表。试验结果的测量不确定度按本标准提 供的计算方法确定。除非合同中另有规定，通常在试验结 果与保证值进行比较时需考虑试验结果的测量不确定度， 因而验收试验的总费用与待测定的保证值的经济价值有关。

汽机性能试验

汽机性能试验

汽轮机性能试验
5.试验条件 每次试验开始前各项要求符合大纲的规定，稳定 运行状态应得到各方同意认可 后开始正式试验。
5.1 热力系统条件
1） 热力系统能在试验规定的热力循环(热平衡图) 下运行并保持稳定。
2） 系统隔离符合规程要求。管道阀门无异常泄漏。
汽轮机性能试验
5.2 机组设备条件 1） 机组在试验工况运行稳定，汽轮机及辅助设备运行正常、
认有效并签字。
汽轮机性能试验
7.试验要点 1）试验负荷点一般不少于四个，包括额定负荷点和50%额定
负荷点。 2）第一次试验又叫预备性试验，与流量平衡试验同时进行。
要求试验时机组不明泄露总和不得大于满负荷时主蒸汽流 量的0.5%。 3）试验应进行两次重复性试验，两次在同一工况点，其修 正后热耗率相差不大于0.5%。如大于0.5%，应在进行一次 测试。 4）停止外来补水，补水率为0。 5）汽机缸效率试验应在固定调节阀的开度下进行，此时发 门开度应保持在阀点上，通过保证开启阀门完全开启，关 闭阀门完全关闭，来消除阀门节流损失对缸效率影响。
P —— 发电机输出功率（kW）
*注：计算时发电机输出功率为发电机端点实测出力。
汽轮机性能试验
8.3 A·0计算法计算给水流量
1）通过测量的凝结水差压计算出凝结水流量； 2）假设给水流量是凝结水流量的A0倍； 3）假设假象的抽气流量是实际抽气流量的A0倍； 4）通过试验来确定计算热力平衡图时所需要的温
汽轮机性能试验
3.试验热力系统及测点布置 3.1测点布置原则 1) 所有测点附近管道内不应有挡板、弯头、涡流区、
管道外应有足够的空间，便于操作； 2)尽量应有原有测点，减少管道开孔数量； 3)压力测点安装位置尽量按流体流向布置在温度测

汽轮机性能考核试验方案

汽轮机性能考核试验方案

方案签批页目录前言---------------------------------------------------------2一汽轮机热耗率试验方案---------------------------4二汽轮机额定出力试验方案-----------------------14三汽轮机最大出力试验方案-----------------------17 四机组供电煤耗试验方案--------------------------20五汽轮机热力特性试验方案-----------------------23 六附录附录 1 试验设备、仪器(表)清单-------------------25附录 2 性能试验系统隔离清单---------------------26附录 3 性能试验仪表测点清单---------------------28附录 4 试验测点布置图------------------------------31前言神火发电“上大压小”发电工程汽轮机，为电气集团汽轮机制造的600MW超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机。

高、中压缸采用合缸结构，两个低压缸为对称分流式，机组型号为N600-24.2/566/566。

机组热力系统采用单元制方式，共设有八段抽汽分别供给三台高压加热器、一台除氧器和四台低压加热器、给水泵汽轮机与厂用汽。

给水泵为2台50％容量的汽动给水泵和一台30%容量的启动备用电动给水泵。

汽轮机主要技术规如下：型号：N600-24.2/566/566型式：超临界、一次中间再热、单轴、三缸四排汽、凝汽式汽轮机额定功率： 600MWMW最大功率： 675.585MW（VWO）额定工况参数：主蒸汽压力： 24.2MPa主蒸汽温度： 566℃主蒸汽流量： 1695.2t/h高排/再热蒸汽压力： 4.425/3.982MPa高排/再热蒸汽温度： 315.7/566℃再热蒸汽流量： 1393.180t/h额定背压(绝对)： 4.4/5.4kPa最终给水温度： 282.1℃额定工况净热耗： 7504kJ/kWh维持额定负荷的最高排汽压力：11.8kPa额定转速： 3000r/min试验方案参照神火发电与电气集团汽轮机签订的技术合同和美国机械工程师协会《汽轮机性能试验规程》（ASME PTC6－1996）以与中华人民国原电力工业部《火电机组启动验收性能试验导则》（1998年版）（电综[1998]179号）与电厂的具体需要而编制，主要包括以下几个方面的容：1汽轮机热耗率试验2汽轮机额定出力试验3汽轮机最大出力试验4机组供电煤耗试验5汽轮机热力特性试验一汽轮机热耗率试验方案1试验目的1.1在制造厂规定的运行条件下，测定3VWO工况下汽轮发电机组的热耗率，考核汽轮机的热耗率是否达到保证值7504kJ/kWh。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽的流量、给水的流量 汽轮机各缸的效率 发电机出力(包括有功、无功和功率因数) 汽轮机各轴封泄漏量、系统各部分内、外漏流量
以及热力系统中工质在各部位的参数等
常用试验标准
美国机械工程师协会《汽轮机性能试验规程》
ASME PTC6 国际电工委员会《汽轮机热力验收试验规程》IEC
60953-1、IEC60953-2 中国国家标准《电站汽轮机热力性能验收试验规程》
GB8117.1/2-2008 德国工业标准DIN 1943 英国国家标准BS 752-1974 日本工业标准JIS B 8102-1977
各阶段工作
设计阶段
收集资料 编写试验大纲、确定试验用测点
安装阶段
指导安装试验用测点 检查落实所有试验测点情况
商运阶段
对系统进行检查、摸底 现场安装测试系统 现场正式试验 试验数据的分析 编写试验报告
基建达标试验——按部颁新企规的要求，新机移交生产必须有达标 试验报告。
经济性评价或能耗诊断试验
不但要作额定工况，往往还要作各种不同负荷下的热耗和煤耗 值，摸清底数，要求分析经济性差的原因，以便制定改进方案。
对比试验——机组大修前后性能试验、机组通流部分改造前后考核 试验
大修前后对比性试验要求相对较低，多用运行表计。
机组通流部分改造前后考核试验是在老机组改造中的必做项目， 是对改造效果的评价和对改造厂商的考核，此类试验涉及高、中、 低压缸效率，通常有关各方都要求按ASME PTC6标准中的全面试验 方法进行，对试验结果也要求做不确定度分析。
描述汽轮机热力性能的重要指标
汽轮机组的热耗率、汽耗率(包括机组本身和热 力循环整体两种)
试验结果的比较
阀点基准法
若保证值是以阀点为基准的，则需通过各阀点分别给 出设计和试验出力与热耗曲线，将两条曲线进行比较，在 额定负荷处读取两条曲线的差值，作为比较的结果。
节流阀基准
对于单阀或多阀一致动作的机组，每一试验热耗与 设计热耗的比较都在负荷为阀门全开点负荷相同的百分数 时进行。
规定负荷基准
经修正后的负荷偏离规定负荷不超过5%。在此范围 内，将试验结果与规定负荷下的保证值加以比较。
试验报告包括的内容
前言(概述该项目的由来) 机组的主要设计参数及保证值 试验目的 试验项目 试验标准及基准 试验测点及测量方法 试验概况 试验结果的计算 试验结果的修正 结论
第二讲
汽轮机热力试验规程 (ASME PTC6)
辅助流量测量：再热减温水流量、过热减温水流量、 给泵密封水进水流量、给水泵小汽轮机进汽流量 (由中压缸排汽供)及轴封系统泄漏量等辅助流量均 采用标准孔板测量。
试验测点的说明（续）
主蒸汽、高压缸排汽、再热蒸汽、中压缸 排汽及最终给水温度等重要测点采用双重 测点。
排汽压力采用网笼式探头测量，布置于凝 汽器与排汽缸接口的喉部，每一排汽通道 的探头个数不少于2个，但也不多于8个，应 分布于整个排汽通道截面且尽可能处于每 一等分面积的中心。
TPRI
汽轮机性能考核试验
西安热工研究院有限公司 2010年04月
第一讲 汽轮机热力性能试验概述
试验目的及类型
新机考核——要求最高，大多按ASME PTC6标准进行，试验测点与 运行测点分开，一般在设计阶段将测点加入。
主要受各发电公司、电厂委托，对汽机制造厂商（国内或国外） 的保证值进行考核。
范围
用于主蒸汽具有较大过热度的过热蒸 汽或者是主要在湿蒸汽区的汽轮机的试验， 并确定以下性能： ✓ 热耗率 ✓ 发电机输出功率 ✓ 蒸汽流量 ✓ 汽耗率 ✓ 给水流量
规程规定的两种试验方法
全面 汽轮机高、中、低压缸全面情况，并能够 得出具有最小不确定度的结果。
温度测量：应采用精度不低于0.4%的热电偶或铂电 阻测量，补偿导线为精密级导线，冷端应作补偿， 测量值经热电偶校验值修正。
测量仪表及方法（续）
数据采集：主机采用微型计算机，数据采集系统能 够自动记录压力、差压、温度、电功率等值，并进 行数据处理。
储水箱水位变化量的测量：除氧器水箱、凝汽器热 井等系统内储水容器水位变化用就地水位计人工读 数，或从DCS中读数，标尺最小刻度为毫米。
性能试验应尽可能早，最好在汽轮机首 次带负荷运行后的8周内进行，以确保机组没 有结垢和损坏等。
对过热汽的汽轮机，将初次启动后立即进行的焓 降效率试验与验收试验前再次进行的焓降效率试 验结果进行比较。
进行预备性试验。对于主要在湿汽区工作的汽轮 机只能如此。
上述两项试验均无法实现时，需对正式试验结果 进行老化修正。
简化试验
用少量的测量值而大量使用循环修正 和加热器性能的修正曲线进行修正，节省 试验费用，但不确定度略有增大。
试验的不确定度
全面试验
化石燃料再热循环机组：<0.25% 在湿蒸汽区运行的机组：<0.34%
简化试验
化石燃料再热循环机组：<0.37% 在湿蒸汽区运行的机组：<0.50%
试验的时间
ASME PTC6 简介
美国机械工程师协会认为：用ASME性能试验规程 会得出与最先进的工程技术相一致的，精度等级 最高的结果
目的
本规程提供精确的汽轮机性能试验方法。
用精密的仪器和最好的测试技术来确定机组
的性能。在试验的准备阶段和进行试验时，
各方都必须努力尽可能与本规程保持一致，
以确保达到最低的不确定度。
试验热力系统及测点布置图
X D
L D
A
X F
L
B
D
D C
ASME NOZZLE
600MW超临界机组汽轮机性能考核试验测点布置图
D
D
D
CC
C
ABF X
G.R
C
D
温度 压力 流量
试验测点的说明
主流量测量采用ASME PTC6 标准推荐的高精度喉 部取压长径式流量喷嘴(按ASME PTC6标准校验合 格)测量主凝结水流量，流量测量管段安装在低加 出口至除氧器入口之间的凝结水管道上，流量差压 由两组互成180°的取压口双重取压。
测量仪表及方法
电功率测量：应采用瓦特表或功率表测量，精度不 低于0.1%。
