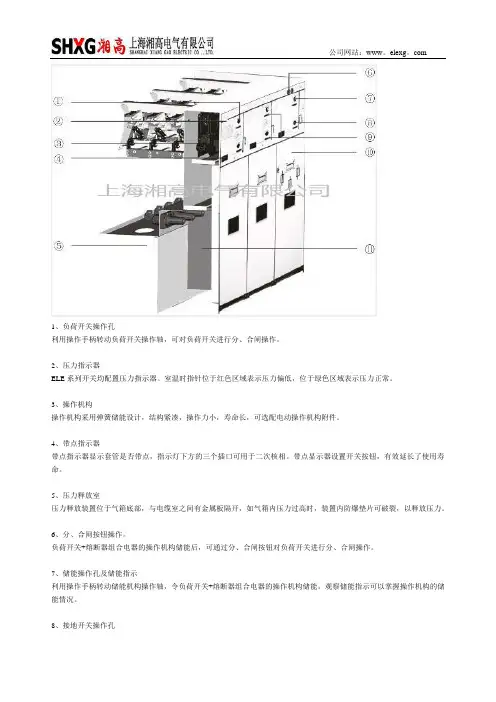

充气柜单元

1、负荷开关操作孔
利用操作手柄转动负荷开关操作轴，可对负荷开关进行分、合闸操作。

2、压力指示器
ELE系列开关均配置压力指示器。

室温时指针位于红色区域表示压力偏低，位于绿色区域表示压力正常。

3、操作机构
操作机构采用弹簧储能设计，结构紧凑，操作力小，寿命长，可选配电动操作机构附件。

4、带点指示器
带点指示器显示套管是否带点，指示灯下方的三个插口可用于二次核相。

带点显示器设置开关按钮，有效延长了使用寿命。

5、压力释放室
压力释放装置位于气箱底部，与电缆室之间有金属板隔开，如气箱内压力过高时，装置内防爆垫片可破裂，以释放压力。

6、分、合闸按钮操作。

负荷开关+熔断器组合电器的操作机构储能后，可通过分、合闸按钮对负荷开关进行分、合闸操作。

7、储能操作孔及储能指示
利用操作手柄转动储能机构操作轴，令负荷开关+熔断器组合电器的操作机构储能。

观察储能指示可以掌握操作机构的储能情况。

8、接地开关操作孔
利用操作手柄转动接地开关操作轴，可对接地开关进行分、合闸操作。

9、挂锁装置
挂锁装置联动的挂锁板将操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入操作孔。

不操作时可配置挂锁，防止非授权人员误操作。

10、熔断器室
熔断器安装在由环氧树脂浇注的熔断器绝缘筒中，从前面可以方便的进行更换。

熔断器与外界完全隔离，从而保证了安全的电气绝缘。

若一相熔断器熔断，则负荷开关脱扣跳闸。

11、电缆连接室
电缆连接室内设符合DIN47636标准的套管，通过全绝缘、全密封可分离连接器（电缆接头）连接进出线电缆。

气箱外 壳
1、开关单元包含气箱和操作机 构，与柜体通过拉铆固定连接； 2、气箱外壳采用不锈钢焊接密
三工位 机构
封； 3、负荷开关机构与三工位机构 采用分体式操作机构，可单独
负荷开 关机构
操作；
六、HSM6-12充气柜开关单元——带熔芯筒方案
气箱单 元
三功位 机构
1.气箱单元 2.三功位机构 3.负荷开关机构 4.熔丝筒
十三、HSM6-12充气柜装箱
十四、HSM6-12充气柜Байду номын сангаас装车间
一、HSM6-12充气柜技术参数
1 .额定电压 2.额定电流 3.额定开断电流/热稳定时间: 4.工频耐压: 对地、相间: 5.隔离断口: 6.雷电冲击: 对地、相间: 7.隔离断口: 8.三相合闸不同期时间: 9.三相分闸不同期时间: 10.合闸持续弹跳时间: 11.绝缘介质: 12.环网柜额定充气压力（绝对值，20℃） 13.环网柜报警气压（绝对值，20℃): 14.最低工作气压（绝对值，20℃）: 15.气体含水量: 16.年漏气率: 12 kV 630A 20kA/4S 42 kV 1Min 48Kv 1Min 75 kV 85 kV ≤2ms ≤2ms ≤2ms N2 0.13MPa 0.11MPa 0.10MPa <500ppm（μL /L体积比） ≤0.1%
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
四、HSM6-12充气柜产品整体外形

合资充气柜产品概述HSLM6-12型环保气体绝缘环网柜系12KV，三相交流50HZ,单母线及单母线分段系统的成套配电装置。

该产品具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同应用场合，不同用户坎能提供令人满意的技术方案。

传感技术、信息化技术的采用，加上先进的技术性能及简便灵活的配置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。

该环保气体绝缘环网柜适用于工业及民用电缆环网及配网终端工程。

作为电能的接受和分配之用，特别适用于城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

HSLM6-12型环保气体绝缘环网柜满足相关国家标准，电力行业标准，国际标准等标准要求。

其开关及主要电器元件为集成模块，相间导电部位间为固体绝缘封装，向外接线采用屏蔽式电缆接头，功能单元连接母线采用飞落式绝缘母线。

因此，使用安全大大提高，操作机构采用弹簧机械，机械寿命为10000次以上。

其所有运行数据及设备状况都可实现远程监控监测，可以无人值守。

实为一种性能优越的配电装置.柜内可选用以下单元组成经济实用的供电单元：真空断路器单元（630A,20-25ka)真空负荷开关单元（630，20-25KA)环保：产品制造中所选用的材料全部是无毒无害物质,使用N2或干燥空气作为绝缘介质，减少温室效应气体排放，达到环保目的，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。

适用范围广：不使用任何有毒有害气体，决定了使用环境的安全性。

无论是地下室、隧道内、船舶上、以及户内外各种环境、高压仓内部可填充干燥空气和氮气，适应恶劣条件下如：高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、安全防爆场所、高盐雾、凝露条件下的安全使用性。

人绝缘全封闭，适用于短时间洪水淹没，采用一些清洁措施后即可继续运行。

安全性高：完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生，取消了SF6气体的应用，强化相间隔离结构，避免相间或多回路短路而扩大引发爆炸事故。

中压领域常用三种绝缘介质开关柜的优缺点内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。

引言在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。

因此几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。

前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。

1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。

所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。

大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。

通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。

可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。

在某些环境恶劣的地区，是不适合使用这种开关柜的。

2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。

SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。

充气柜生产的主要问题及解决方案摘要：所谓充气柜，是将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等）密封在充有较低压力的压缩气体（如压缩空气、CO2、SF6、N2，或者是两种气体的混合气体等）的封闭壳体内的一种金属封闭开关设备。

充气柜（C-GIS）自身结构决定了其生产过程中会遇到诸多问题。

本文着重介绍气密性、气体水分含量、零部件质量和现场装配等问题并针对每个问题提出具体的解决方案。

关键词：充气柜；主要问题；解决方案引言充气柜以低压力的绝缘气体为绝缘介质，将各高压元器件全密封，因此，其最大特点是对环境适应性极强，而且由于引入了绝缘气体介质，在增加了可靠性的同时，可以大大缩小产品外形尺寸进而缩小占地面积。

与常规空气绝缘开关柜相比，其在经济性、适用性、可靠性、小型化等方面都具有明显的优势。

1充气柜的优势和发展趋势1.1充气柜的优势充气柜与一般的空气绝缘柜相比拥有以下众多优势：1）由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2～3倍，并且随着电压等级的升高，优势更加明显。

由于此优点便于设计较小的柜体尺寸，有利于向小型化发展。

目前土地很紧张，小型化发展很有必要；2）由于采用性能优异的压缩气体，有时还能提高灭弧性能；3）由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等）的影响，可用于恶劣场所；4）由于采用免维护产品结构，大大降低了维修工作，减少了维修费用。

鉴于以上优势，充气柜现在使用比较广泛，国外从事开关设备生产和制造的公司均有此类产品，国内也有很多厂家在进行设计和制造。

1.2充气柜的发展趋势（1）从圆筒形向柜式方向转变。

充气柜现有两种外形上差异极大的机构形式：一种为铝筒式；另一种为钢板封闭式（或称柜式）。

从现有产品看，西门子公司、ABB公司等国际知名大公司都在大力推广其柜式结构的产品。

（2）结构进行简化。

早期研制的C-GIS，分成很多的气室单元，将母线、隔离开关、断路器、电流互感器及电缆出线等用气体隔室隔开。

气箱外 壳
1、开关单元包含气箱和操作机 构，与柜体通过拉铆固定连接； 2、气箱外壳采用不锈钢焊接密
三工位 机构
封； 3、负荷开关机构与三工位机构 采用分体式操作机构，可单独
负荷开 关机构
操作；
六、HSM6-12充气柜开关单元——带熔芯筒方案
气箱单 元
三功位 机构
1.气箱单元 2.三功位机构 3.负荷开关机构 4.熔丝筒
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
一、HSM6-12充气柜技术参数
1 .额定电压 2.额定电流 3.额定开断电流/热稳定时间: 4.工频耐压: 对地、相间: 5.隔离断口: 6.雷电冲击: 对地、相间: 7.隔离断口: 8.三相合闸不同期时间: 9.三相分闸不同期时间: 10.合闸持续弹跳时间: 11.绝缘介质: 12.环网柜额定充气压力（绝对值，20℃） 13.环网柜报警气压（绝对值，20℃): 14.最低工作气压（绝对值，20℃）: 15.气体含水量: 16.年漏气率: 12 kV 630A 20kA/4S 42 kV 1Min 48Kv 1Min 75 kV 85 kV ≤2ms ≤2ms ≤2ms N2 0.13MPa 0.11MPa 0.10MPa <500ppm（μL /L体积比） ≤0.1%
二、HSM6-12充气柜设计方案
• 固体绝缘环网柜三个典型方案： 进线、出线（带熔芯）、断路器 • 出线采用上隔离方案，电缆接地

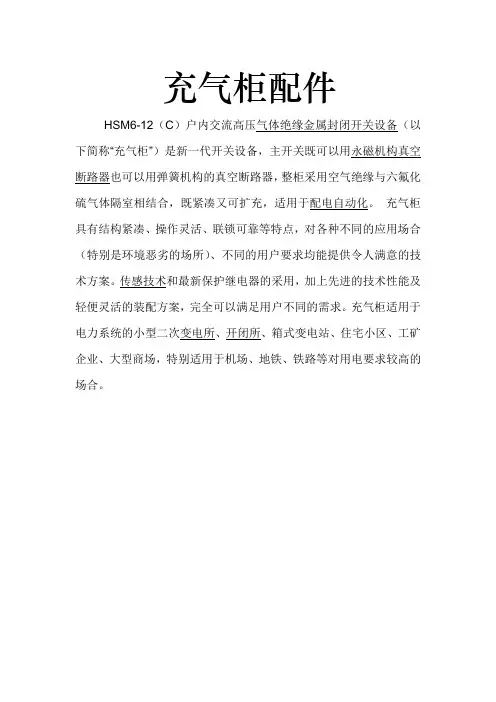

充气柜配件
HSM6-12（C）户内交流高压气体绝缘金属封闭开关设备（以
断路器也可以用弹簧机构的真空断路器，整柜采用空气绝缘与六氟化硫气体隔室相结合，既紧凑又可扩充，适用于配电自动化。

充气柜具有结构紧凑、操作灵活、联锁可靠等特点，对各种不同的应用场合（特别是环境恶劣的场所）、不同的用户要求均能提供令人满意的技术方案。

传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，完全可以满足用户不同的需求。

充气柜适用于
企业、大型商场，特别适用于机场、地铁、铁路等对用电要求较高的场合。

8DJH-12/C、F、V、D 系列10kV电缆分支箱一、充气柜产品结构：外部是全绝缘按全密闭的不锈钢材料焊接。

内部充满了SF6气体。

充气柜是一个全称。

其包含了所有的单元柜在内。

常用的有：C单元：负荷开关模块。

相当于环网柜的进线。

F单元：负荷开关熔断器组合模块。

相当于环网柜的出线V单元：真空开关模块。

相当于断路器单元。

D单元：不带接地刀的电缆连接模块。

相当于提升柜单元。

其他不常用的例如M柜：计量模块。

DE CB 什么的。

需要加装拓展连接头才能使用。

SF6充气柜产品特点：充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。

整个开关装置不受外部条件的影响，从而可以确保运行可靠性及人身安全，并且实行了免维护。

通过选择可扩展母线，可以实现任何组合，达到全模块化。

扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。

HSM6-12型充气式开关柜同时可以提供TV化的自动解决方案，形成了智能化开关的概念。

HSM6-12型充气式开关柜分为非扩展配置和可扩展标准配置。

由于具有全模块化和半模块化的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。

HSM6-12型充气式开关执行GB标准。

在室内条件下（40℃;）和室外条件下（-50℃;）运行的设计寿命超过30年。

二、环网柜使用环境：a、周围空气温度：高40℃，（24h平均值不超过35℃），低-25℃；b、海拔高度：不超过3000m（超过3000m时与生产厂家协调）；c、空气湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于90%；d、在二次系统中感应的电磁干扰的幅度不超过1.6kv。

充气式环网柜生产环境：公司全套引进先进的技术及施工生产线，拥有进口德国通快大功率全自动激光切割机床、进口松下Panasonic焊接机器人、德国进口螺柱焊机、TAILIFL数控冲压机床、AMADA 数控折弯机床、先进液压剪板机、气体维护设备等先进的生产设备；拥有机械特性检测仪器、耐压检验仪及局放测试仪、进口气体检漏仪、综合测试仪等精密检验测试仪器；拥有配套先进的装配生产线；采用企业管理系统ERP对产品生产全过程进行控制。

充气柜（10kV环网箱）
主讲：张柔柔
一、气体绝缘环网柜的简介及优势
1.1、SF6气体的特性 SF6是一种人造惰性气体，无色、无味、无毒（正常状态
下），微溶于水。相对密度是空气的5倍，分子量大约为146 （氦气分子量大约为4）。
六氟化硫具有良好的电气绝缘性能及优异的灭弧性能。其耐 电强度为同一压力下氮气的2.5倍，击穿电压是空气的2.5倍， 灭弧能力是空气的100倍，在正常大气压下绝缘强度大约是空 气的3倍，是一种优于空气和油之间的新一代超高压绝缘介质 材料。
三、HSM6-12环网柜技术参数
技术参数
K模块 单位
负荷开关
额定电压
kV
额定频率
HZ
额定电流
A
工频耐受电压 相间、相对地及断口
kV
雷电冲击 耐受电压
相间、相对地及断口
kV
额定有功负载开断电流
A
额定闭环开断电流
A
5%额定有功负载开断电流
A
额定电缆充电开断电流
A
额定转移电流
A
额定短路开断电流
kA
12 50 630 42/48 75/95
返回原点
卷帘门打开
恢复位置
焊接完成 步骤解析
工件\装卡
将点固好 的工件吊 装到夹具 上装卡
焊接就绪
按操作盒”就绪” 按钮，夹具滑台 动作，将变位机、 夹具、工件滑到 焊接 房内
识别工件
工件检测 传感器动 作，判断 工件种类
机器人定位
机器人滑台动 作，将机器人 滑到合适位置
调节姿态
机器人进行焊缝 跟踪焊接，焊接 过程中，变位机 动作，机器人调 整焊接姿态
六氟化硫电解会产生有毒气体，并且是一种温室效应气体， 地球的温暖化系数GWP：SF6气体分子是CO2的24000倍， SF6气体可以存在大气中3200年以上。

充气柜V单元
■概述
HSM6-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

■型号及含义
HS:红苏电气
M6:设计序号
■正常使用条件
·海拔高度：≤2000米
·环境温度：最高温度+40℃
·最低温度-35℃
·温度：最大平均相对温度
24小时测量≤95%
1个月测量≤90%
·抗震能力
地震烈度不超过8度
·SF6气体压力20℃下为0.4bars(相对压力) ·年泄漏率≤0.25‰年
·浸水试验水下施加0.3bars的压力/24小时
·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s
■性能特点
防护等级：
·SF6气室IP67
·熔断器筒IP67
·开关柜外壳IP3X
母线：
·开头柜内母线400mm2 CU
·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10 ·气室不锈钢壳厚度2.5mm
■V单元断路器
■HSM6-12/V单元充气柜。

10KV间隔式充气柜环网柜：又称HXGN，XGN15-12。

原指用于环形配电网络中的开关柜，因其结构简单，常用负荷开关加熔断器组合。

后来，只要见到此类开关统批环网柜。

◆环网柜有空气绝缘，全封闭充气柜和固体绝缘三种形式，空气绝缘是使用普通SF6负荷开关通过铜排连接成一套系统，SF6负荷开关内充六氟化硫气体，其他带电部件均以普通绝缘方式进行制作。

◆充气柜（HSM6-12气体绝缘环网柜）则除了电源进出线有专用连接器具，柜与柜连接则在一个完整气腔内，里面充满SF6气体，开关与高压带电部件均密封在充满SF6气体的气箱中，与传统环网柜相比寿命与安全性有了质的提升，与固体柜相比则具有更高的经济型与性价比。

目前新增环网柜中大部分已经将充气柜作为替代环网柜的第一选择！◆固体柜（固体绝缘环网柜）则是与充气柜相同性质，同为普通环网柜的升级换代设备。

与充气柜以气体绝缘的方法不同，固体柜的绝缘形式为开关与高压带电部件采用环氧树脂进行整体浇注，以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。

固体柜作为普通环网柜的升级版，与充气柜相比具有更好的绝缘性能，并且对恶劣环境的适应性比充气柜更加优秀，可以视使用环境合理选择固体柜与充气柜。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备属高压开关柜柜体，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点，是中压系统中的负荷开关柜的俗称。

环网柜是隔离开关柜的升级产品，切断工作电流一般靠接触器负荷开关。

切断短路电流靠熔断器。

开关柜可以安装各种保护装置，设计各种保护：过流、速断、接地、甚至差动、负序、逆功率及重合闸等等。

隔离开关柜的保护只有熔断器。

环网柜出现的时间不算长，却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物。

中置柜主要用于发电厂，中小型发电机的送电，电力系统二次变电所的受电、送电，工矿企事业单位的配电，以及大型高压电动机的起动等。

红苏电气 红苏电气
304 不锈钢
红苏电气
弹簧一体式
红苏电气
GL-12 JN-12 LDK-10 JDZ12A-10R BLQ-10 XRNT(P)-12 99T1-A 99T1-V
L-6 EKL4 35-300mm2 DGW-630A Y+60 表 DKX
C65
YJV/1.5mm22.5mm2 201
2 公司生产实力
上海红申 上海红申 上海红申 上海红申 上海红申 上海红申 正泰电气 正泰电气 正泰电气 正泰电气 上海红申 上海红申 上海红申 红苏电气 红苏电气 红苏电气 红苏电气
原产地 备注 浙江 浙江 浙江 浙江 上海 上海 上海 上海 上海 上海 浙江 浙江 浙江 浙江 上海 上海 上海 浙江 浙江 浙江 浙江
组部件名称 断路器 真空灭弧室 SF6 气包 操动机构 隔离开关 接地开关 电流互感器 电压互感器 避雷器 高压熔断器 电流表 电压表 带电显示器 故障指示器（面板式） 绝缘护套 电缆附件 SF6 压力表 低压室 二次元件 二次电缆 箱体
1 充气柜主要组D-12/630-20D

开篇、氮气（N2）简介
氮气，化学式为N2，通常状况下是一种无色无味的气体， 而且一般氮气比空气密度小。氮气占大气总量的78.08% （体积分数），是空气的主要成份之一。在标准大气压下， 氮气冷却至-195.8℃时，变成无色的液体，冷却至-209.8℃ 时，液态氮变成雪状的固体。氮气的化学性质不活泼，常温 下很难跟其他物质发生反应，所以常被用来制作防腐剂。但 在高温、高能量条件下可与某些物质发生化学变化，用来制 取对人类有用的新物质。
十三、HSM6-12充气柜装箱
十四、充气柜电缆分支箱
十五、生产企业大门
气箱外 壳
1、开关单元包含气箱和操作机 构，与柜体通过拉铆固定连接； 2、气箱外壳采用不锈钢焊接密
三工位 机构
封； 3、负荷开关机构与三工位机构 采用分体式操作机构，可单独
负荷开 关机构
操作；
六、HSM6-12充气柜开关单元——带熔芯筒方案
气箱单 元
三功位 机构
1.气箱单元 2.三功位机构 3.负荷开关机构 4.熔丝筒
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
四、HSM6-12充气柜产品整体外形
低压室
1、整体分为三个模块部件，三个模块 独立装配，整体组装：
开关 单元
① 开关单元（主回路+操作机构）； ② 低压室； ③ 柜体钣金部件； 2、并柜母线采用侧出上下布置；
柜体
泄压通道

3
2018/7/27
2018/7/27
2018/7/27
2018/7/27
企业大门
环保气体柜
（氮气绝缘）
主讲：张大云ຫໍສະໝຸດ
产品定位为12kV一次系统的主回路供配电设备，采用干燥空 气绝缘或氮气为主绝缘介质，与内部真空灭弧采用固体绝缘 结合的复合绝缘结构。 各单元采用独立气箱设计，灵活拼接组合，并柜连接采用柜 顶标准硅橡胶可触摸干式主母线。 内部真空灭弧室采用环氧固封技术包封，根据客户需要可配 置断路器灭弧室或负荷开关灭弧室。 隔离开关采用三工位隔离开关。安装在母线侧。 金属箱体防护等级IP65。 也可实现共箱式结构，最多6个单元一组，多组连接扩展。
2018/7/27
•
•
•
•
参数 额定电压：12kV 1Min工频耐压：42/48kV 雷电冲击耐压：75/85kV 断路器 额定电流：630A 额定短路开断电流：20kA，25kA 额定短时耐受电流：20kA 25kA（4S） 机械寿命：10000次 负荷开关 额定电流：630A 额定短时耐受电流： 20kA 25kA （4S） 机械寿命：10000次 隔离开关 \接地开关 额定电流：630A 额定短时耐受电流：20kA 25kA （4S） 机械寿命：5000次 充气 绝缘介质：干燥SF6气体或氮气 充气压力: 0.12MPa 最低工作压力：0MPa

3、检漏试验。年泄漏率小于0.25‰。
试验问题
现场交接试验项目及标准：
开关柜的试验： 1、开关柜体的交流耐压
隔离断口88kV（70kV），1分钟； 相间及对地76kV（70kV），1分钟； 2、开关柜绝缘电阻 隔离断口不小于 2000MΩ。 相间及对地不小于1200MΩ。 3、开关柜的一次导电回路的接触电阻不大于 650μΩ。
运行及维护(一)
送电前检查: • 柜体SF6气室压力正常。 • F柜熔丝、PT熔丝已经安装。 • 开关机构性能良好，手动分合正常。 • 就地、远方电动操作正常。 • 各闭锁关系检查，闭锁正常。 • 柜内地排与地网连接良好。 • 设备的交接试验合格，交流耐压、绝缘电阻等满足要求。
• 确认进线开关位置：接地开关处于断开位置，负荷开关处 于断开位置。确认各出线开关均处于分开位置。
a）、应力锥与半导层的搭接要可靠（≥2cm）。 b）、电缆线端子与套管的连接要贴紧、密实。
出厂试验项目及标准试： 验问题
开关柜的试验： 1、开关柜体的交流耐压及绝缘电阻。 隔离断口110kV，1分钟；绝缘电阻不小于2000MΩ。 相间及对地95kV，1分钟；绝缘电阻不小于1200MΩ 。
2、开关柜的一次导电回路的接触电阻C不大于 300μΩ，V不大于350μΩ，F不大于650μΩ。
SafePlus由于具有全模块和半模块的 组合性以及自身的可扩展性，因而 具有极其特殊的灵活性。通过选择 可扩展母线，可以实现任何组合， 达到全模块化。扩展母线完全绝缘 和屏蔽，确保了高可靠性和安全性。
带电指示器 电缆室
C模块
一次回路示意图
负荷开关操作孔 接地开关操作孔
• ６３０Ａ 负荷开关 • 带联锁的接地开关 • 手动或电动操作
• 负荷开关处于闭合位置，接地开关不允许 操作

浅谈40.5kV开关柜摘要：开关柜作为一种电力控制单元，在国网、南网、地铁、高铁、工业、石化、新能源等领域广泛应用，40.5kV开关柜作为电压等级较高的开关柜单元，其重要性不言而喻，随着我国工业水平的总体攀升，各个开关柜企业的技术及制造水平也在不断提高，及时了解和掌握产品最新动态，能够帮助用户更好的选择和使用开关柜产品。

关键字：开关柜、结构、关键技术、环保1引言随着人们的生活和国家经济的水平不断提高，各种家电满目琳琅，各种新型中大型企业也随着市场的需求而建立，导致市场对电力的需求急剧增加，面对如此多的电力需求，如何安全可靠的进行控制和输送，成了输配电行业中的重之重，因此，作为重要的电力控制单元，开关柜显得尤为重要。

2开关柜的定义及分类开关柜是一种组合式成套电力设备，除进出线外完全被接地金属外壳封闭，由若干功能单元排列组成，功能单元内根据一次主接线需要配置断路器（或负荷开关）、隔离开关（或隔离触头）、电流互感器、电压互感器、避雷器、母线等一次元件及控制、测量、保护装置（或数字式控制保护单元），在电力系统中作接受与分配电能之用。

开关柜种类十分繁多，按主绝缘方式分为空气绝缘型开关柜、气体绝缘型开关柜、固体绝缘型开关柜、真空绝缘型开关柜，按电压等级分为低压开关柜、中压开关柜、高压开关柜，按柜体结构形式分为铠装型开关柜、间隔型开关柜、箱型开关柜，按主母线形式，按主开关元件安装方式分为固定开关柜、可移开式开关柜（手车柜），按主母线形式分为单母线开关柜、双母线开关柜、旁路母线开关柜，目前行业内主要有以上几种分类方式。

3 40.5kV空气绝缘开关柜结构及关键技术空气绝缘开关柜全称为空气绝缘交流金属封闭开关设备，是指采用空气作为主绝缘介质，主开关为断路器的成套金属封闭开关设备。

空气绝缘开关柜的每个功能单元由柜体、母线、主开关或移开式部件、隔离开关、接地开关、互感器、避雷器等几大部件的全部或部分组成。

柜体内用金属隔板或绝缘隔板划分成几个基本组成隔室，分别为母线室、主开关室、电缆室、继电器仪表室等，在母线室主要布置有主母线、上支母线、母线套管等，主开关室又称断路器室，主要布置有断路器、触头盒、静触头、活门，其中断路器又分为移开式和固定式。

一二次融合充气式成套环网箱（刘惠君/红苏电气科技公司）一、充气柜产品结构：外部是全绝缘按全密闭的不锈钢材料焊接。

内部充满了SF6气体。

充气柜是一个全称。

其包含了所有的单元柜在内。

常用的有：C单元：负荷开关模块。

相当于环网柜的进线。

F单元：负荷开关熔断器组合模块。

相当于环网柜的出线V单元：真空开关模块。

相当于断路器单元。

D单元：不带接地刀的电缆连接模块。

相当于提升柜单元。

其他不常用的例如M柜：计量模块。

DE CB 什么的。

需要加装拓展连接头才能使用。

SF6充气柜产品特点：充气式开关柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。

整个开关装置不受外部条件的影响，从而可以确保运行可靠性及人身安全，并且实行了免维护。

通过选择可扩展母线，可以实现任何组合，达到全模块化。

扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。

HSM6-12型充气式开关柜同时可以提供TV化的自动解决方案，形成了智能化开关的概念。

HSM6-12型充气式开关柜分为非扩展配置和可扩展标准配置。

由于具有全模块化和半模块化的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。

HSM6-12型充气式开关执行GB标准。

在室内条件下（40℃;）和室外条件下（-50℃;）运行的设计寿命超过30年。

二、环网柜使用环境：a、周围空气温度：高40℃，（24h平均值不超过35℃），低-25℃；b、海拔高度：不超过3000m（超过3000m时与生产厂家协调）；c、空气湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于90%；d、在二次系统中感应的电磁干扰的幅度不超过1.6kv。

充气式环网柜生产环境：公司全套引进先进的技术及施工生产线，拥有进口德国通快大功率全自动激光切割机床、进口松下Panasonic焊接机器人、德国进口螺柱焊机、TAILIFL数控冲压机床、AMADA数控折弯机床、先进液压剪板机、气体维护设备等先进的生产设备；拥有机械特性检测仪器、耐压检验仪及局放测试仪、进口气体检漏仪、综合测试仪等精密检验测试仪器；拥有配套先进的装配生产线；采用企业管理系统ERP对产品生产全过程进行控制。
