冬季玻璃节能措施

玻璃幕墙的节能措施总结

摘要：建筑能耗的高低取决于建筑围护结构的保温隔热性能、建筑的密闭性等。随着现代建筑飞越发展，幕墙作为现代建筑的主要表现形式被广为应用。其中玻璃幕墙的节能措施尤为重要。如何定量地分析和改善玻璃幕墙的节能和提高效益就显得非常重要。本文介绍了玻璃幕墙种类，探讨了玻璃幕墙的节能措施。

关键词：玻璃幕墙种类 节能措施

中图分类号：te08 文献标识码：a 文章编号：

节能是人类社会目前经济发展所面临的共同课题。伴随着人类社会的发展， 建筑玻璃幕墙设计理念的不断提升， 现代建筑在资源利用、节约能源、环境协调等方面提出了新的要求。采用大面积玻璃幕墙是现代建筑的发展的趋势。玻璃幕墙作为一项高新技术， 其节能的效果直接与幕墙设计有密切关系。应配套科学的测量标准方法，完善相应的评估手段， 创造出新型建筑节能技术和设计方法。

一、玻璃幕墙种类

如上所说，我国玻璃幕墙在种类上经历了明框玻璃幕墙、隐框（含半隐框）玻璃幕墙、吊挂式全玻璃幕墙和点支式全玻璃幕墙等4种类型。笔者认为，目前隐框玻璃幕墙仍是玻璃幕墙发展的主流，点式玻璃幕墙则有较大的发展空间。下面就4种玻璃幕墙作简要介绍。

1、明框玻璃幕墙

明框玻璃幕墙是将玻璃板块用铝框镶嵌，形成四边有铝框的幕墙元件，将幕墙元件镶嵌在横梁上，幕墙成为四边铝框明显，横梁和立柱均在室内可见的幕墙。明框玻璃幕墙是最传统的构件式幕墙，应用最广泛，工作性能可靠。

2、隐框玻璃幕墙

隐框玻璃幕墙是没有用以夹持玻璃并承重的铝合金外框，它是完全依靠结构胶把成百上千块的热反射镀膜玻璃黏结在铝型材框架上，玻璃之间的缝隙用密封结构胶黏接，整个形成一个大面积玻璃镜面，装饰于建筑物外立面的幕墙。1971年世界上出现了隐框玻璃幕墙，而我国在1994年才开始使用，并迅速形成“隐框玻璃幕墙热”。

3、吊挂式全玻璃幕墙

吊挂式全玻璃幕墙，玻璃面板采用吊挂支承，玻璃肋板也采用吊挂支承，幕墙玻璃重量都由上部结构梁承载，因此幕墙玻璃自然垂直，板面平整，反射映像真实，其明显的特点是在地震或大风冲击下，整幅玻璃在一定限度内作弹性变形，避免应力集中造成玻璃破裂。

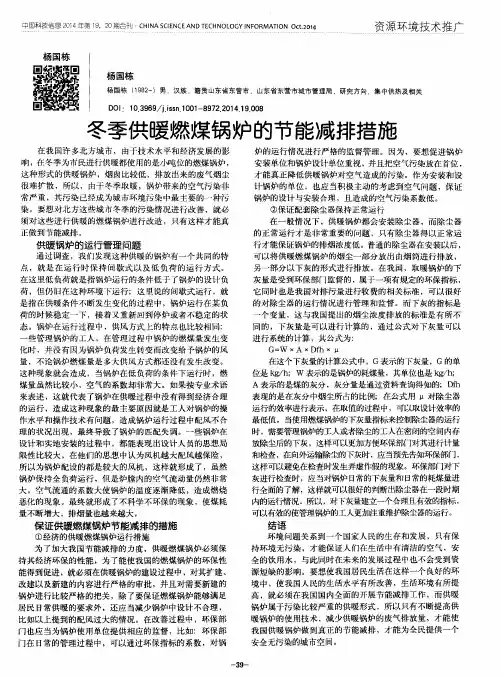

ｑ］　挚　２ｏｉ　譬掣．。＿２０　争十ｉＪ．Ｃ…ＮＡ　ＳＣＩＥＮＣＥＡＮＤＴＥＣＨＮ０ＬＯＧＹＩＮＦＯＲＭＡＴＩＯＮ　Ｏｃｔ．２０１４资　环境披　杨国栋　杨国栋　杨国栋｛１　９８２一）男．汉族，籍贯山东省东营市，山东省东营市城市管理局，研究方向，集中供热及相关　ＤＯＩ：１Ｏ．３９６９／ｊ．ｉｓｓｎ．１００１—８９７２．２０１４．１　９．００８　冬季供暧燃煤锅炉的节能减排措施　在我国许多北方城市，由于技术水平和经济发展的影　响，在冬季为市民进行供暖都使用的是小吨位的燃煤锅炉，　这种形式的供暖锅炉，烟囱比较低，排放出来的废气烟尘　很难扩散，所以，由于冬季取暖，锅炉带来的空气污染非　常严重，其污染已经成为城市环境污染中最主要的一种污　染。要想对北方这些城市冬季的污染情况进行改善，就必　须对这些进行供暖的燃煤锅炉进行改造，只有这样才能真　正做到节能减排。　供暧锅炉的运行管理问题　通过调查，我们发现这种供暖的锅炉有一个共同的特　点，就是在运行时保持间歇式以及低负荷的运行方式。　在这里低负荷就是指锅炉运行的条件低于了锅炉的设计负　荷，但仍旧在这种环境下运行；这里说的间歇式运行，就　是指在供暖条件不断发生变化的过程中，锅炉运行在某负　荷的时候稳定一下，接着又重新回到停炉或者不稳定的状　态。锅炉在运行过程中，供风方式上的特点也比较相同：　一些管理锅炉的工人，在管理过程中锅炉的燃煤量发生变　化时，并没有因为锅炉负荷发生转变而改变给予锅炉的风　量，不论锅炉燃煤量是多大供风方式都还没有发生改变。　这种现象就会造成，当锅炉在低负荷的条件下运行时，燃　煤量虽然比较小，空气的系数却非常大。如果按专业术语　来表述，这就代表了锅炉在供暖过程中没有得到经济合理　的运行，造成这种现象的最主要原因就是工人对锅炉的操　作水平和操作技术有问题，造成锅炉运行过程中配风不合　理的状况出现，最终导致了锅炉的匹配失调。一些锅炉在　设计和实地安装的过程中，都能表现出设计人员的思想局　限性比较大，在他们的思想中认为风机越大配风越保险，　所以为锅炉配设的都是较大的风机，这样就形成了，虽然　锅炉保持全负荷运行，但是炉膛内的空气流动量仍然非常　大。空气流通的系数大使锅炉的温度逐渐降低，造成燃烧　恶化的现象。最终就形成了不科学不环保的现象，使煤耗　量不断增大，排烟量也越来越大。　保证供暧燃煤锅炉节能减排的措施　①经济的供暖燃煤锅炉运行措施　为了加大我国节能减排的力度，供暖燃煤锅炉必须保　持其经济环保的性能，为了能使我国的燃煤锅炉的环保性　能得到促进，就必须在供暖锅炉的建设过程中，对其扩建、　改建以及新建的内容进行严格的审批，并且对需要新建的　锅炉进行比较严格的把关，除了要保证燃煤锅炉能够满足　居民日常供暖的要求外，还应当减少锅炉中设计不合理，　比如以上提到的配风过大的情况。在改善过程中，环保部　门也应当为锅炉使用单位提供相应的监督，比如：环保部　门在日常的管理过程中，可以通过环保指标的系数，对锅　一３９一　炉的运行情况进行严格的监督管理。因为，要想促进锅炉　安装单位和锅炉设计单位重视，并且把空气污染放在首位，　才能真正降低供暖锅炉对空气造成的污染。作为安装和设　计锅炉的单位，也应当积极主动的考虑到空气问题，保证　锅炉的设计与安装合理，且造成的空气污染系数低。　②保证配套除尘器保持正常运行　在一般情况下，供暖锅炉都会安装除尘器，而除尘器　的正常运行才是非常重要的问题，只有除尘器得以正常运　行才能保证锅炉的排烟浓度低。普通的除尘器在安装以后，　可以将供暖燃煤锅炉的烟尘一部分放出由烟筒进行排放，　另一部分以下灰的形式进行排放　在我国，取暖锅炉的下　灰量是受到环保部门监督的，属于一项有规定的环保指标，　它同时也是我国对排污量进行收费的相关标准，可以很好　的对除尘器的运行情况进行管理和监督。而下灰的指标是　一个变量，这与我国提出的烟尘浓度排放的标准是有所不　同的，下灰量是可以进行计算的，通过公式对下灰量可以　进行系统的计算，其公式为：　Ｇ＝Ｗ×Ａ　ＸＤｆｈ　Ｘ　ｕ　在这个下灰量的计算公式中，Ｇ表示的下灰量，Ｇ的单　位是　．／ｈ；Ｗ表示的是锅炉的耗煤量，其单位也是ｔ￣ＴＩ；　Ａ表示的是煤的灰分，灰分量是通过资料查询得知的；Ｄｆｈ　表现的是在灰分中烟尘所占的比例；在公式用“对除尘器　运行的效率进行表示，在取值的过程中，可以取设计效率的　最低值。当使用燃煤锅炉的下灰量指标来控制除尘器的运行　时，需要管理锅炉的工人或者除尘的工人在密闭的空间内存　放除尘后的下灰，这样可以更加方便环保部门对其进行计量　和检查，在向外运输除尘的下灰时，应当预先告知环保部门，　这样可以避免在检查时发生弄虚作假的现象。环保部门对下　灰进行检查时，应当对锅炉日常的下灰量和Ｅ１常的耗煤量进　行全面的了解，这样就可以很好的判断出除尘器在一段时期　内的运行情况。所以，对下灰量建立一个合理且有效的指标，　可以有效的使管理锅炉的工人更加注重维护除尘器的运行。　结语　环境问题关系到一个国家人民的生存和发展，只有保　持环境无污染，才能保证人们在生活中有清洁的空气，安　全的饮用水，与此同时在未来的发展过程中也不会受到资　源短缺的影响。要想使我国居民生活在这样一个良好的环　境中，使我国人民的生活水平有所改善，生活环境有所提　高，就必须在我国国内全面的开展节能减排工作，而供暖　锅炉属于污染比较严重的供暖形式，所以只有不断提高供　暖锅炉的使用技术，减少供暖锅炉的废气排放量，才能使　我国供暖锅炉做到真正的节能减排，才能为全民提供一个　安全无污染的城市空间。

建材与装饰２０１０年０８月　园林、建筑、规划与结构设计　玻璃幕墙的耗能及　裴国红　节能　．ｒ丁月巨　措施　摘要：随着我　经济高速发增长．建筑能耗占全国能源总消耗量的比例将随着人民生活水平的提高达到１／３以上。建筑节能是中国　经济社会可持续发展的迫切需要，建设　．位和设计单位的节能环保意识也不断提高，对玻璃幕墙的节能要求也不断的提高。　关键词：玻璃幕墒；节能：措施　刖吾　能源是一个围家经济发展的基础，合理有效的利用现有能　源，提高能源利用率、降低消耗是我围走可持续发展路线的关　键。“十一五”期间，我国新建建筑将全面实行节能５０％的设计标　准，建立４个直辖市和南方地　达到６５％的国家标准和技术支　撑体系，完成绿色建筑和超低能耗建筑的示范工程，形成相关的　技术配套政策。在国家热改政策和热改试点的推动下，节能玻璃　在最近儿年己获得了长足的发展，只是人们对玻璃的认识还不　十分令面，因此掌握玻璃的节能特性对正确选用玻璃品种至关　重要。　１幕墙框架材料的选用　铝合金型材在幕墙系统中，不但起着支承龙骨的作用，而且　对节能效果也有较大影响。幕墙节能不论是存我国寒冷地区还　是在炎热地区，采用大面积玻璃幕墙时，都应防止“热桥”现象的　产牛，由于玻璃幕墙框架大多数都是使用金属材料，金属比玻璃　的导热系数人，当室内外温差人时，热传导就成为影响玻璃幕墙　保温隔热性能的一个重要因素。下面对铝型材进行热工分析和　计算。根据《民用建筑热工设计规范》规定，铝型材的热阻Ｒ为：　Ｒ＝ｄ／￣　式中：Ｒ——铝型材的热阻（ｍ　・ｋＷ）：　ｄ——铝型材的厚度（ｍ）：　广铝型材的导热系数『取２０３Ｗ／（ｍ・ｋ）１　设一根矩形实心铝型材，厚度为１００ｍｍ，其热阻Ｒ为：　＝Ｒ０．００Ｏ５ｍ２・ｋＷ　一丧一　．　一　一套，．　Ｉ叁Ｌ　一　一　一　一套　丧　一　一　２．７配筋构造不合理或不符合有关规定　（１）柱的纵向受力钢筋总配筋率大于３％时，柱箍筋没有按　规范要求采用焊接封闭式。　（２）对框支柱及剪跨比≤２的框架柱，没有按抗震规范的要　求对箍筋进行全高加密。　（３）圆弧梁、曲梁、折梁及框架边梁等，一般都存在扭矩，但　设计图纸中没有放置必要的抗扭筋。　（４）梁纵向钢筋间距过密，施工闲难。如某学校健身房，其中　根框架梁的截面尺寸为４００ｍｍｘ１５００ｍｍ，梁下部配筋２８，２５　（４排，每排７根）。根据混凝土规范，梁的下部纵筋配置多于两　层时，钢筋水平方向的中距应比下面两层的中距增大一倍。　（５）有抗震设防要求的梁、柱受力钢筋的接头设置在梁端、　上述计算结果没有考虑实际工程中所采用的是空心铝型　材。而厚度为１００ｍｍ厚的矩形空心铝型材，两边的壁厚一般分　别为１２ｍｍ以，空心铝型材可导热的厚度仅为两边的壁厚部分　（共２４ｍｍ）。实心铝型材与空心铝型材的热阻比例为１００：２４．空　心铝型材的热阻Ｒ为：　＝Ｒ０．００２ｍ　・ｋＷ　根据《民用建筑热工设计规范》，铝型材的传热阻：　Ｒｏ＝Ｒ　＋Ｒ　式中：Ｒ　一铝型材的传热阻；　Ｒ．——内表面换热阻，取０．１　Ｉｍ２・ｋＷ：　Ｒ——铝型材热阻，取０．００２ｍ２・ｋｗ：　Ｒ－一外表面换热阻，冬季取０．０４ｍ２・ｋＷ。　传热系数Ｋ。＝１／Ｒ。＝ｌ／（Ｒ　＋Ｒ＋Ｒ　＝１／（０．１１＋０．００２＋０．０４）＝１／　０．１５２＝６．５８（Ｗ／ｍ　・Ｋ）。　上式得出的计算结果是无断热铝型材的传热系数，与单层　窗户的传热系数．６４Ｗ／ｍ　・Ｋ基本相同，为此，人们进行了大量的　研究与实践。目前，在幕墙制造上除选用导热系数比较大的材料　制作幕墙框架外，还采用热绝缘橡胶密封条分隔的办法，进行玻　璃幕墙框架的建造：此外，人们还专门设计了断桥隔热型材，（图　１）。断热型材的塑料连接件入为０．１４，基本阻止了幕墙框架的导　热，从而可以解决玻璃幕墙框架的热传导问题。根据断热铝型材　加工方法的不同，分为灌注式断热铝型材和插条式断热铝型材。　这两种形式的铝合金断热型材共同的特点都是在内、外两侧铝　材中间采用有足够强度的低导热系数的隔离物隔开，从而降低　传热系数，增加热阻值。即使在炎热的夏季，太阳暴晒下，断热型　材室外部分表面温度通常可达３５～８５ｑｃ，而室内仍可维持在２４～　．＿　炱一奠一受—　柱端箍筋加密区范围内，不符合规范要求。　（６）现浇屋面板上部板筋在跨中截断，对抵御温度应力的影　响不利。结构单元长度较长时，屋面板受温度变化的影响较大，　板钢筋宜纵横拉通，不宜在跨中截断，并宣配置直径较小、间距　较密的板筋。　３结束语　综上所述，建筑结构设计中存在的问题是多种多样的，本文　仅列出了某些带有普遍性的常见问题，希望对结构工程师具有　一定的借鉴和参考作用。　（作者单位：江门市蓬江建筑设计院有限公司）　・５ｌ・

龙源期刊网

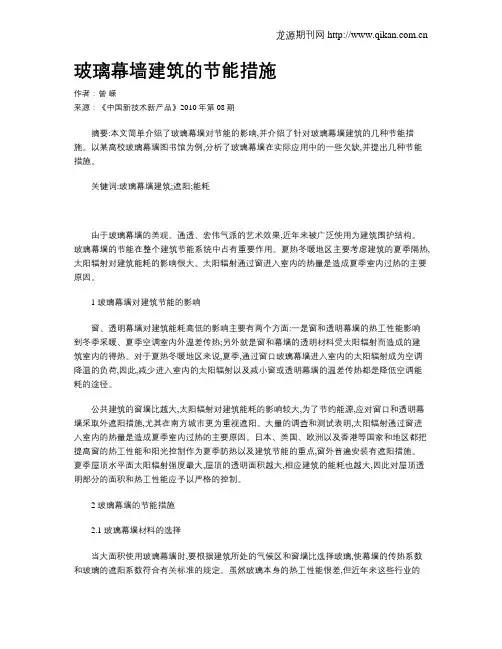

玻璃幕墙建筑的节能措施

作者：曾 嵘

来源：《中国新技术新产品》2010年第08期

摘要:本文简单介绍了玻璃幕墙对节能的影响,并介绍了针对玻璃幕墙建筑的几种节能措施。以某高校玻璃幕墙图书馆为例,分析了玻璃幕墙在实际应用中的一些欠缺,并提出几种节能措施。

关键词:玻璃幕墙建筑;遮阳;能耗

由于玻璃幕墙的美观、通透、宏伟气派的艺术效果,近年来被广泛使用为建筑围护结构。玻璃幕墙的节能在整个建筑节能系统中占有重要作用。夏热冬暖地区主要考虑建筑的夏季隔热,太阳辐射对建筑能耗的影响很大。太阳辐射通过窗进入室内的热量是造成夏季室内过热的主要原因。

1 玻璃幕墙对建筑节能的影响

窗、透明幕墙对建筑能耗高低的影响主要有两个方面:一是窗和透明幕墙的热工性能影响到冬季采暖、夏季空调室内外温差传热;另外就是窗和幕墙的透明材料受太阳辐射而造成的建筑室内的得热。对于夏热冬暖地区来说,夏季,通过窗口玻璃幕墙进入室内的太阳辐射成为空调降温的负荷,因此,减少进入室内的太阳辐射以及减小窗或透明幕墙的温差传热都是降低空调能耗的途径。

公共建筑的窗墙比越大,太阳辐射对建筑能耗的影响较大,为了节约能源,应对窗口和透明幕墙采取外遮阳措施,尤其在南方城市更为重视遮阳。大量的调查和测试表明,太阳辐射通过窗进入室内的热量是造成夏季室内过热的主要原因。日本、美国、欧洲以及香港等国家和地区都把提高窗的热工性能和阳光控制作为夏季防热以及建筑节能的重点,窗外普遍安装有遮阳措施。夏季屋顶水平面太阳辐射强度最大,屋顶的透明面积越大,相应建筑的能耗也越大,因此对屋顶透明部分的面积和热工性能应予以严格的控制。

2 玻璃幕墙的节能措施

2.1 玻璃幕墙材料的选择

当大面积使用玻璃幕墙时,要根据建筑所处的气候区和窗墙比选择玻璃,使幕墙的传热系数和玻璃的遮阳系数符合有关标准的规定。虽然玻璃本身的热工性能很差,但近年来这些行业的技术发展很快,镀膜玻璃(包括Low-E玻璃)、中空玻璃等产品丰富多彩,用这些高性能玻璃组成幕墙的技术已经很成熟,如采用Low-E中空玻璃、填充惰性气体、暖边间隔技术和“断热桥”型龙源期刊网
