偏光太阳镜原理

1

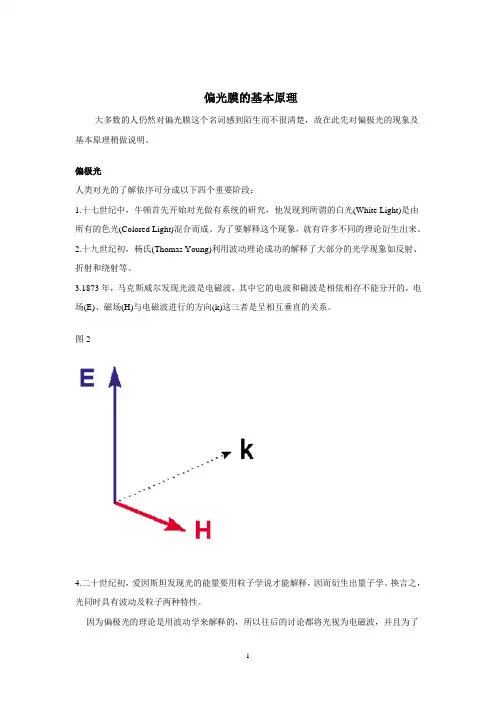

偏光膜的基本原理

大多数的人仍然对偏光膜这个名词感到陌生而不很清楚，故在此先对偏极光的现象及基本原理稍做说明。

偏极光

人类对光的了解依序可分成以下四个重要阶段：

1.十七世纪中，牛顿首先开始对光做有系统的研究，他发现到所谓的白光(White Light)是由所有的色光(Colored Light)混合而成。为了要解释这个现象，就有许多不同的理论衍生出来。

2.十九世纪初，杨氏(Thomas Young)利用波动理论成功的解释了大部分的光学现象如反射、折射和绕射等。

3.1873年，马克斯威尔发现光波是电磁波，其中它的电波和磁波是相依相存不能分开的，电场(E)、磁场(H)与电磁波进行的方向(k)这三者是呈相互垂直的关系。

图2

4.二十世纪初，爱因斯坦发现光的能量要用粒子学说才能解释，因而衍生出量子学。换言之，光同时具有波动及粒子两种特性。

因为偏极光的理论是用波动学来解释的，所以往后的讨论都将光视为电磁波，并且为了 2 简化易懂，我们只考虑其电场向量E。非偏极光的E可以用图2表示，图2中许多对称等长的辐射线表示E在E、H所组成的平面上振动，并且在各方向振动的机会均等。当E的分布不均时就称之为偏极化(Polarization)，如图3所示为部份偏极光，当E只在一个方向振动时则称之为线性偏极光(图4)。从向量的观点来看，当图2中各方向的向量投影到X和Y两个相互垂直的坐标轴上后，非偏极光可以分解为两条相垂直的线性偏极光(图5)。

图2：非偏极光 图3： 部分极性偏振光

图4：线性偏极光 图5：相互垂直的线性偏振光

3 偏极光的制造

一般而言，制造偏极光的方法是由以下三个步骤：

1.制造普通非偏极光(图2)。

2.分解此非偏极光为两个相互垂直的线性偏极光(图5)。

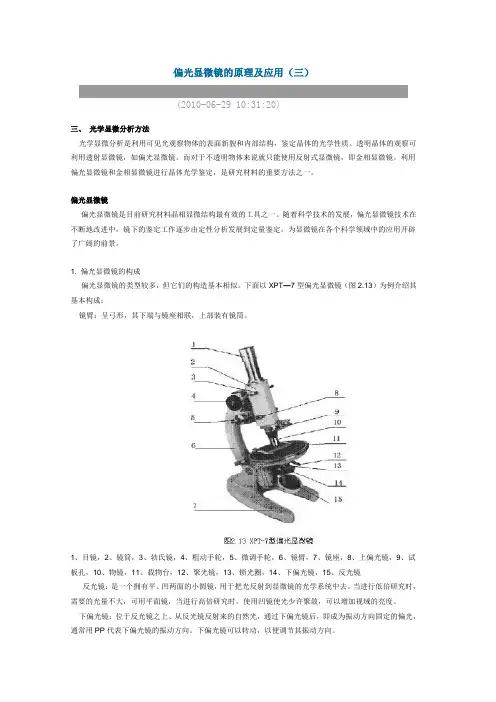

偏光显微镜的原理及应用（三）

(2010-06-29 10:31:20)

三、 光学显微分析方法

光学显微分析是利用可见光观察物体的表面新貌和内部结构，鉴定晶体的光学性质。透明晶体的观察可利用透射显微镜，如偏光显微镜。而对于不透明物体来说就只能使用反射式显微镜，即金相显微镜。利用偏光显微镜和金相显微镜进行晶体光学鉴定，是研究材料的重要方法之一。

偏光显微镜

偏光显微镜是目前研究材料晶相显微结构最有效的工具之一。随着科学技术的发展，偏光显微镜技术在不断地改进中，镜下的鉴定工作逐步由定性分析发展到定量鉴定，为显微镜在各个科学领域中的应用开辟了广阔的前景。

1. 偏光显微镜的构成

偏光显微镜的类型较多，但它们的构造基本相似。下面以XPT—7型偏光显微镜（图2.13）为例介绍其基本构成：

镜臂：呈弓形，其下端与镜座相联，上部装有镜筒。

1、目镜，2、镜筒，3、勃氏镜，4、粗动手轮，5、微调手轮，6、镜臂，7、镜座，8、上偏光镜，9、试板孔，10、物镜，11、载物台，12、聚光镜，13、锁光圈，14、下偏光镜，15、反光镜

反光镜：是一个拥有平、凹两面的小圆镜，用于把光反射到显微镜的光学系统中去。当进行低倍研究时，需要的光量不大，可用平面镜，当进行高倍研究时，使用凹镜使光少许聚敛，可以增加视域的亮度。

下偏光镜：位于反光镜之上、从反光镜反射来的自然光，通过下偏光镜后，即成为振动方向固定的偏光，通常用PP代表下偏光镜的振动方向。下偏光镜可以转动，以便调节其振动方向。 锁光圈：在下偏光镜之上。可以自由开合，用以控制进入视域的光量。

聚光镜：在锁光圈之上。它是一个小凸透镜，可以把下偏光镜透出的偏光聚敛而成锥形偏光。聚光镜可以自由安上或放下。

载物台：是一个可以转动的圆形平台。边缘有刻度（0-360°），附有游标尺，读出的角度可精确至1/10度。同时配有固定螺丝，用以固定物台。物台中央有圆孔，是光线的通道。物台上有一对弹簧夹，用以夹持光片。

偏光镜的由来：

大约在公元1929年，在美国有人发现太阳光无论碰触到任何物体都会自然反射并折射产生眩光, 这样的强光会造成刺眼及眼睛的疲劳。为了减轻眼睛的疲劳经过多次不同的实验，他终于研制出了一种能使反射及反覆曲折的太阳光线向同一方向透射的板，这样透过这块板能过滤光线并能达到减轻眼睛对强光的负担。这一技术的发明被广泛运用在军事及科技领域，如显微镜、飞行员的专用镜，海底探险等专业领域。从1937年后，被大量生产及运用。

偏光镜工作的原理：

偏光镜能把自然光中的乱反射光线、眩光及物体不规则的反射光阻绝掉，偏光镜的内部每1平方厘米里面都有30万条肉眼看不到的直线分子排列体，并排列于同一个方向，让光线偏极化取得柔和光线，使物体看起来清晰不反光。

在烈日骄阳下，如果让近视者摘下光学镜戴上太阳镜去避免阳光的损害，那么整个世界将变的模糊了；若不戴太阳镜，强烈的光线会从四面八方乱射过来，让他们炎热疲劳的眼睛更加难受无比，何况比正常人差的视力整能经得起如此的伤害，那近视者该怎么办呢？

现今我公司在此基础上成功的开发出snail偏光挂片使各位近视患者也能享受到没有太阳光反射的世界。

偏光太阳镜镜片结构

结构：偏光片有7层材料复合而成，符合国家太阳镜片标准、UV400紫外线标准，全方位保护眼睛。

第一层为偏光层，是镜片的核心，提供超过99%的偏光效果，有效吸收眩光。

第二、三层为粘接层，能有效抵抗切割、烘烤、烘弯、裁片，经得住恶劣环境的考验。

第四、五层为紫外线吸收层，能吸收99%以上的UV紫外线。

第六、七层为防冲击层，提供良好的韧性、耐冲击性，有效防止镜片刮伤而延长镜片使用寿命。

公认效果：

1.驾驶的时候，假如你行使在宛延的车流中，你不会再为来自阳光及前方车辆的众多反光困扰了；

2.钓鱼的时候，水波在阳光的照耀下闪耀，但你丝毫不会觉得不适应，反而觉得舒适消遥：反光不见了；

3,滑雪的时候，茫茫的雪野上，你不必再担心反光和紫外线，可以尽情的滑翔；

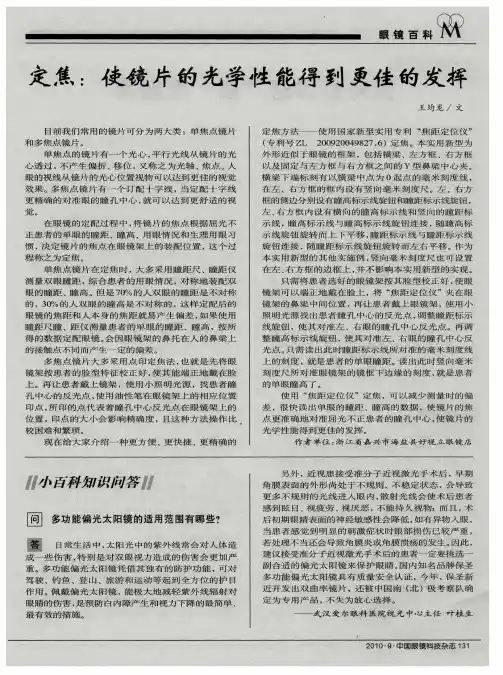

眼镜百科　

定焦：使镜片的光学性能得到更佳的发挥　

目前我们常用的镜片可分为两大类：单焦点镜片　

和多焦点镜片。　

单焦点的镜片有一个光心，平行光线从镜片的光　心透过，不产生偏折、移位，又称之为光轴、焦点。人　

眼的视线从镜片的光心位置视物可以达到更佳的视觉　效果。多焦点镜片有一个订配十字线，当定配十字线　

更精确的对准眼的瞳孔中心，就可以达到更舒适的视　

觉。　

在眼镜的定配过程中，将镜片的焦点根据屈光不　

正患者的单眼的瞳距、瞳高、用眼情况和生理用眼习　惯，决定镜片的焦点在眼镜架上的装配位置，这个过　

程称之为定焦。　单焦点镜片在定焦时，大多采用瞳距尺、瞳距仪　

测量双眼瞳距，综合患者的用眼情况，对称地装配双　

眼的瞳距、瞳高。但是７０％的人双眼的瞳距是不对称　的，３０％的人双眼的瞳高是不对称的，这样定配后的　

眼镜的焦距和入本身的焦距就易产生偏差，如果使用　

瞳距尺瞳、距仪测量患者的单眼的瞳距、瞳高，按所　得的数据定配眼镜。会因眼镜架的鼻托在人的鼻梁上　

的接触点不同而产生一定的偏差。　

多焦点镜片大多采用点印定焦法，也就是先将眼　镜架按患者的脸型特征校正好，使其能端正地戴在脸　

上。再让患者戴上镜架，使用小照明光源，找患者瞳　

孔中心的反光点，使用油性笔在眼镜架上的相应位置　

印点，所印的点代表着瞳孔中心反光点在眼镜架上的　

位置，印点的大小会影响精确度，且这种方法操作比　

较困难和繁琐。　

现在给大家介绍一种更方便、更快捷、更精确的　王均龙／文　

定焦方法——使用国家新型实用专利“焦距定位仪”　

（专利号ＺＬ　２００９２００４９８２７．６）定焦。本实用新型为　

外形近似于眼镜的框架，包括横梁、左方框、右方框　以及固定与左方框与右方框之间的Ｙ型鼻梁中心夹。　

横梁下端标刻有以横梁中点为０起点的毫米刻度线，　

在左、右方框的框内设有竖向毫米刻度尺。左、右方　

框的侧边分别设有瞳高标示线旋钮和瞳距标示线旋钮，　

左、右方框内设有横向的瞳高标示线和竖向的瞳距标
