硅橡胶配方设计
硅橡胶与一般的通用橡胶相比较,所有三大类的硅橡胶的配合组分都比较简单,热硫化型也是这样。除生胶外，配合剂主要包括补强剂、硫化剂及某些特殊的助剂，一般只需有5～6个组分即可组成实用配方。硅橡胶配方设计应当考虑到以下几点。
（1）硅橡胶为饱和度高的生胶，通常不能用硫黄硫化，而采用热硫化。热硫化是以有机过氧化物作硫化剂的，因此胶料中不得含有能与过氧化物分解产物发生作用的活性物质，否则会影响硫化。
（2）硅橡胶制品一般在高温下使用，其配合剂应在高温下保持稳定，为此，通常选用无机氧化物作补强剂。
（3）硅橡胶在微量的酸或碱等极性化学试剂的作用下易引起硅氧烷键的裂解和重排,导致硅橡胶耐热性的降低.所以在选用配合剂时必须考虑到它们的酸碱性,同时还应考虑到过氧化物分解产物的酸性,以免影响硫化胶的性能。
（一）生胶的选择
设计配方时应根据产品的性能和使用条件，选用具有不同特性的生胶。对一般的硅橡胶制品要求使用温度在-70℃～250℃范围内，都可采用乙烯基硅橡胶；当制品的使用温度要求较高时（-90～300℃），可采用低苯基硅橡胶；当制品要求耐高低温又需耐燃油或溶剂时，则应当采用氟硅橡胶。
（二）硫化剂
用于热硫化硅橡胶的硫化剂主要有有机过氧化物、脂肪族偶氮化合物、无机化合物、高能射线等，其中最常用的是有机过氧化物。这是因为有机过氧化物一般在室温下比较稳定，但在较高的硫化温度下能迅速分解产生游离基，从而使硅橡胶交联。
过氧化物按其活性高低可以分为二类。一类是通用型，即活性高，对各种硅橡胶均能起硫化作用；另一类是乙烯基专用型，即活性较低，仅能对含乙烯基的硅橡胶起硫化作用。
除两类过氧化物的上述一般区别外，每一种过氧化物有其自己的特点。硫化剂BP是模压制品最常用的硫化剂，硫化速度快，生产效率高、但不适宜于厚制品的生产。硫化剂DCBP因其产物不易挥发，硫化时不加压也会产生气泡，特别适宜压出制品的热空气连续硫化，但它的分解温度低，易引起焦烧，胶料存放时间短。硫化剂BP和DCBP均为结晶状粉末，易爆，为安全操作和宜于分散，通常采用它们分散于硅油或硅橡胶中的膏状体，一般含量为50%。硫化剂的沸点为110℃极易挥发。胶料在室温下存放时硫化剂就挥发，最好以分子筛为载体的形式使用。硫化剂DTBP不会与空气或炭黑起反应，可用于制造导电橡胶及模压操作困难的制品中。硫化剂DBPMH与DTBP类似，但常温下不挥发，它的分解产物挥发性很大，可以缩短二段硫化时间。硫化剂DCP在室温下不挥发，具有乙烯基专用型的特点，同时分解产物挥发性也较低，可以用于外压小的场合硫化。硫化剂TBPB用于制造海绵制品。
丁基橡胶配方设计
丁基橡胶简介：
丁基橡胶是合成橡胶的一种，由异丁烯和少量异戊二烯合成。制成品不易漏气，一般用来制造汽车、飞机轮子的内胎。丁基橡胶是异丁烯和异戊二烯的共聚物，它在1943年投入工业生产。具有良好的化学稳定性和热稳定性，最突出的是气密性和水密性。它对空气的透过率仅为天然橡胶的1/7，丁苯橡胶的1/5，而对蒸汽的透过率则为天然橡胶的1/200，丁苯橡胶的1/140。因此主要用于制造各种内胎、蒸汽管、水胎、水坝底层以及垫圈等各种橡胶制品。
丁基橡胶的最大优点：气密性好。它还能耐热、耐臭氧、耐老化、耐化学药品，并有吸震、电绝缘性能。缺点：硫化慢，加工性能较差。目前国内丁基再生胶的生产工艺有六七种之多，主要有蒸煮法、炒制法、挤出法、微波法、辐射法、高温连续催化法、化学机械法等，但无论采用何种方法，目的是采用最经济、最科学的方法把废丁基橡胶由网状结构变成线型结构。
生产方法:
淤浆法：淤浆法是以氯甲烷为稀释剂，以H2O-AlCl3为引发体系，在低温(-100℃左右)下将异丁烯与少量异戊二烯通过阳离子聚合制得的。
溶液法：传统的淤浆法合成丁基橡胶生产工艺技术成熟，但由于聚合反应温度低，制冷设备庞大，聚合釜连续运转周期短，能耗高(1kg胶能量消耗约35～55MJ)。为了能提高反应温度，对用溶液法合成丁基橡胶进行了大量的研究。
配方设计：
丁基橡胶因其聚合物所具有的独特性能,所以被广泛用于制造内胎、防振橡胶、工业胶板、医用橡胶等许多方面。本文主要就配合剂对丁基橡胶物性的影响进行叙述。
炭黑：
炭墨对普通丁基橡胶物性的影响与对卤化丁基橡胶基本相同。各种炭黑对物性的影响如下:
(1)SAF(超耐磨炉黑)、ISAF(中超耐磨炉黑)、HAF(高耐磨炉黑)、MPC(可混槽黑)等粒径小的炭黑,其硫化胶的拉伸强度和撕裂强度较大;
(2)FT(细粒子热裂炭黑)、MT(中粒子热裂炭黑)等粒径较大的炭黑,其硫化胶的伸长率大;
橡胶配方设计的原则
橡胶配方设计的原则可以概况如下：
1、 保证硫化胶具有指定的技术性能，使产品优质；
2、 在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；
3、 成本低、价格便宜；
4、 所用的生胶、聚合物和各种原材料容易得到；
5、 劳动生产率高，在加工制造过程中能耗少；
6、 符合环境保护及卫生要求；
任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：
① 在不降低质量的情况下，降低胶料的成本；
② 在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。
橡胶配方的表示形式
原材料名称 基本配方
/质量份PHR 质量分数配方/% 体积分数配方/% 生产配方
/KG
NR
硫磺
促进剂M
氧化锌
硬脂酸
炭黑 100
3
1
5
2
50 62.20
1.86
0.60
3.10
1.24
31.00 76.70
1.03
0.50
0.63
1.54
19.60 50
1.5
0.5
2.5
1.0
25.0
合计 161 100.00 100.00 80.5
天然橡胶(NR)基础配方
原材料名称 NBC标准
试样编号 质量份 原材料名称 NBC标准
试样编号 质量份
NR
氧化锌
硬脂酸 —
370
372 100
5
2 防老剂PBN
促进剂DM
硫磺 377
373
371 1
1
2.5
注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写
丁苯橡胶(SBR)基础配方
原材料
名称 NBC标准试样编号 非充油SBR配方 充油SBR配方
充油量25phr 充油量37.5phr 充油量50phr 充油量62.5phr 充油量75phr
可编辑

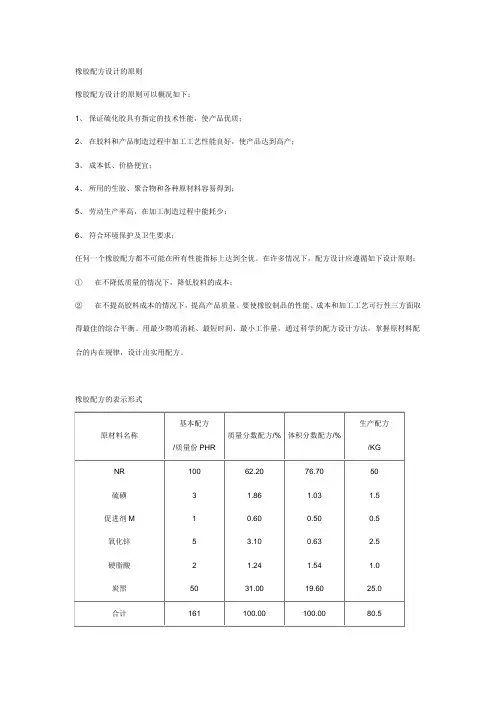

精品 橡胶配方设计的原则
橡胶配方设计的原则可以概况如下：
1、 保证硫化胶具有指定的技术性能，使产品优质；
2、 在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；
3、 成本低、价格便宜；
4、 所用的生胶、聚合物和各种原材料容易得到；
5、 劳动生产率高，在加工制造过程中能耗少；
6、 符合环境保护及卫生要求；
任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：
① 在不降低质量的情况下，降低胶料的成本；
② 在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。
橡胶配方的表示形式
原材料名称 基本配方
/质量份PHR 质量分数配方/% 体积分数配方/% 生产配方
/KG
NR
硫磺
促进剂M
氧化锌
硬脂酸
炭黑 100
3
1
5
2
50 62.20
1.86
0.60
3.10
1.24
31.00 76.70
1.03
0.50
0.63
1.54
19.60 50
1.5
0.5
2.5
1.0
25.0
合计 161 100.00 100.00 80.5 可编辑
精品 可编辑
精品 天然橡胶(NR)基础配方
原材料名称 NBC标准
试样编号 质量份 原材料名称 NBC标准
试样编号 质量份
NR
氧化锌
硬脂酸 —
370
372 100
5
2 防老剂PBN
促进剂DM
硫磺 377
373
371 1
1
2.5
注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写
丁苯橡胶(SBR)基础配方
原材料
名称 NBC标准试样编号 非充油SBR配方 充油SBR配方
充油量25phr 充油量37.5phr 充油量50phr 充油量62.5phr 充油量75phr
