各种空调故障代码

松下故障代码Ｈ类代码Ｈ１１：内外机通信异常Ｈ１４：室温传感异常Ｈ１５：COMP温度传感异常Ｈ１６：compCT检测断线；外机ＰＣ板不良；电源晶体管坏Ｈ１９：内风扇电机锁定；电路板坏Ｈ２３：内管温头异常Ｈ２７：外气温头异常，外机板坏Ｈ２８：外管温头异常，外机板坏Ｈ９８：室内高压保护；过滤网脏Ｈ９９：室内热交换器除霜保护；冷剂少；过滤网脏Ｆ类代码Ｆ１１：冷暖转换异常（４０分钟内转换４次）Ｆ９１：冷却循环异常（１无冷剂２三通阀关闭．２次／３分钟）Ｆ９６：晶体管热保护（４次／３０分钟）Ｆ９７：COMP热保护（１冷剂不足２comp本身）Ｆ９８：总运转电流保护（冷剂多）Ｆ９９：室外直流电峰值检测（持续发生２次）１外机电路板不良；２电源晶体管；3 comp大金故障代码：Ａ０：外部保护装置动作；现场设定不良；室内ＰＣ板不良Ａ１：室内ＰＣ板不良Ａ３：排水水位异常Ａ７：摆叶马达不良（电源及限位开关）Ａ９：室内电子膨胀阀驱动部分不良（检测不到电子膨胀阀）；室内ＰＣ板不良Ｃ４：室内机液体管热敏电阻（Ｒ２Ｔ）不良（3.5Ｋ～３６０Ｋ正常）Ｃ５：室内机气体管热敏电阻不良（0.6Ｋ～３６０Ｋ正常）Ｃ９：室温头（Ｒ１Ｔ）不良（２.7K~~112K正常)Ｅ０：外部保护装置动作；瞬时停电Ｅ１：室外板不良Ｅ３：高压压力开关动作；瞬时停电；室外板不良Ｅ４：低压压力过低Ｅ９：室外电子膨胀阀驱动部分不良（外机芭不良）Ｆ３：ＣＯＭＰ吐温高于１３５度（３．５Ｋ～４００Ｋ）Ｈ９：外气温（Ｒ１Ｔ）不良；内机板不良（３．５Ｋ～３６０Ｋ）Ｊ３：凝吐（Ｒ３Ｔ）不良（３．５Ｋ～４００Ｋ）Ｊ５：凝吞管温（Ｒ４Ｔ）不良（３．５Ｋ～３６０Ｋ）Ｊ６：外气吐温（Ｒ２Ｔ）不良（３．５Ｋ～３６０Ｋ）ＪＡ：高压压力传感器异常（高低压传感接反）ＪＣ：低压压力传感器异常（高低压传感接反）Ｕ０：冷剂不足或系统堵或误配管；热敏电阻（Ｒ２Ｔ，Ｒ４Ｔ）不良；外机板不良；低压压力传感器不良Ｕ１：电源反相；缺相，外机板不良Ｕ４：内，外机通信异常（系统地址不一致）Ｕ７：并机控制时外机间信号传送异常（冷暖切换设定地址错误）ＵＡ：室内并机过多（大于１０台）ＵＥ：并机时内机间信号异常ＵＦ：系统未设定，配线配管不一致ＵＨ：系统地址未设定格力空调故障代码：Ｅ１：压力开关动作Ｅ２：开机２０分钟后或不定时显示Ｅ２可能原因感温头断线、变值。

空调故障代码大全本文档将介绍常见的空调故障代码及其解释。

了解这些代码将有助于您更快地识别和解决空调故障。

以下是故障代码列表：1. E0 故障代码- 描述：传感器故障- 解释：空调传感器出现故障，可能是无法正常感知空气温度或湿度。

2. E1 故障代码- 描述：压缩机过载- 解释：空调压缩机受到过载，可能是由于高温、高压或系统内部问题引起。

3. E2 故障代码- 描述：回风传感器故障- 解释：空调回风传感器出现故障，可能导致无法准确检测室内空气质量。

4. E3 故障代码- 描述：电源电压异常- 解释：空调电源电压异常，可能是由于供电问题或电路故障引起。

5. E4 故障代码- 描述：室内风机受阻- 解释：空调室内风机受到阻塞或有其他物体影响其正常运转。

6. E5 故障代码- 描述：室内传感器故障- 解释：空调室内传感器出现故障，可能导致无法准确检测室内空气温度或湿度。

7. E6 故障代码- 描述：通信故障- 解释：空调与控制器之间的通信出现故障，可能是连接问题或控制器本身的故障。

8. E7 故障代码- 描述：电流过载- 解释：空调电流超出额定值，可能是由于过载或电路故障引起。

9. E8 故障代码- 描述：压力保护- 解释：空调系统出现压力异常，可能是由于过高或过低的压力引起。

10. E9 故障代码- 描述：冷凝器高温保护- 解释：空调冷凝器温度过高，可能是由于长时间运行或冷凝器故障引起。

请注意，此列表仅包含常见的故障代码，并且故障代码的具体含义可能因空调型号和品牌而有所不同。

如果您的空调出现故障，建议您查看产品说明书或与厂家联系以获取最准确的解释和修复方法。

希望以上信息对您有所帮助！。

空调故障代码表，请大家补充其他品牌主要电脑板的一些代码长虹空调故障代码表长虹空调故障代码表机型代码可能故障原因F1 室内温度传感器异常F2 室内盘管温度传感器异常F3 室外环境温度传感器异常KFR-45LW/WDQ F4 室外盘管温度传感器异常KFR-45LW/WBQ F5 压缩机排气温度传感器异常KFR-50LW/WBQ P1 压缩机排气温度传感器异常P2 CT电流异常P4 JPM故障保护P5 四通阀切换异常E1 室内主控板与控制面板之间通讯异常E2 室内主控板与室外控制板之间通讯异常E1 主控板与面板之间通讯错误E2 主控板与室外板之间通讯错误F1 高压开关保护F2 室外风扇电机热保护器动作KF-75LW/WDS F3 室内风扇电机热保护器动作KF-75W/W3S F4 低压开关保护KFR-75LW/WDES F5 逆相保护KFR-120LW/WDS F6 缺相保护KF-120LW/WS H1 压缩机过电流保护H2 压缩机堵转保护H3 检测不到压缩机电流P1 制冷过载保护P2 制热过载保护P3 系统异常保护P4 自动模式下室内温度传感器异常无显示制冷剂不足E1 控制面板测到从室内机传来的异常信息E2 控制面板测到从室内机传来的异常信息E3 室内机测到从控制面板传来的异常信息E4 室内机测到从室外机传来的异常信息E5 室内机测到从室外机传来的异常信息E6 室外机测到从室内机传来的异常信息E7 室外机测到从室内机传来的异常信息P1 室内风扇电机热保护器动作P2 室外风扇电机与压缩机热保护器动作KFR-120LW/M P3 排气温度异常KFR-120LW/MAS P4 高压开关动作KFR-71LW/M P5 逆相保护(对KFR-71LW/M是主控板上开关位置设置错误)P6 室内机与室外机的模式不兼?F1 室内机热敏电阻断路或者受损F2 室内机热敏电阻断路或者受损F4 室外机热敏电阻断路或者受损F5 室外机热敏电阻断路或者受损F6 室外机热敏电阻断路或者受损F7 室外机热敏电阻断路或者受损F8 室外机热敏电阻断路或者受损H1 压缩机电机过流H2 压缩机电机堵转H3 压缩机电流检测异常H6 低压开关动作H7 连接室内机和室外机线路或管道接错E1 通讯异常48LW P1 制冷过载60系列P2 制热过载51系列P3 系统异常保护P4 自动模式下室内温度传感器异常KFR-7ILW/D E1 通信异常KFR-71LW/WD P1 制冷过载KF-71LW P2 制热过载P3 系统异常保护P4 自动模式室内温度传感器异常F1 高压开关保护(序号线接错或断裂,控制板上光藕或R205损坏) F2 室外风扇电机热保护(热保护器坏,控制板上光藕或R205损坏) F3 室内风扇电机热保护(热保护器坏,控制板上光藕或R205损坏)KFR-50LWWDFB E1 通信异常KF-50LWWDF P1 制冷过载KF-60LWWDF P2 制热过载KF-71LWWDF F1 高压开关保护KFR-51LWWDFB F2 室外风扇电机热保护KFR-60LWWDFB F3 室内风扇电机热保护F7 温度传感器损坏或异常F8 系统保护异常-- 作者：蓝社天空-- 发布时间：2005-1-13 19:14:00--春兰KFR--70LW/Bd注意：不知道是哪个厂家的电控板E1:通讯失败;E2:压缩机过电流:E3:电源电压异常;E4:系统压力过高:E5:室外环温过低:E6:室内换热器结冻.美的机变频资料及故障代码美的机变频资料及故障代码KFR——40GW/BPY-R显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度保护 KFR-26GW/I1BPY KFR-32GW/I1BPY运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯LED2化霜 LED1定时 LED3、5、6、7连续、自动换气 LED4工作 LED 状态X X O ☆ 模块保护(PRMOD PRMOD1)O X X ☆ 压缩机顶部温度保护（PRCOM）X O X ☆ 室外温度传感器开路或短路（PROUTD）X O O ☆ 电压过高或过低保护（PRVAC）O O O ☆ 室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆ ☆ 风机速度失控（SPABF）☆X O ☆ 过零检测出错（ACBAD）X X ☆ ☆ EEPROM参数错误指示☆O X ☆ 温度保险丝断保护（FUSED）☆O ☆ ☆ 机型不匹配（TYPER）☆☆ ☆ ☆ 室内机和室外机通信保护（PRTRN）O （亮） X （熄）☆ （闪）(三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

中国21个品牌空调故障代码大全最齐全E1：压缩机高压爱护。

1、冷凝器前有障碍物2、室外环境温度高于43度时开始制冷3、操纵回路专门4、高压管压力过大使高压开关动作E2：蒸发器防冻结爱护。

1、室内风机不转或风口堵住。

2、室内环境温度低于18度。

3、管温感温头折断。

4、管温感温头插头没插好。

5、操纵回路专门。

E3：压缩机低压爱护。

1、冷媒不足。

2、膨胀阀半堵，电磁阀故障。

3、过滤器半堵。

E4：压缩机排气温度过高爱护。

1、系统堵塞。

2、压缩机老化。

3、外机散热不行。

E5：过电流（低电压爱护）。

KF-60L W AK分体立柜式房间空调器故障代码：E1 1、冷凝器前有障碍物2、操纵回路巽常3、室外环境温度高于43度时开始制冷4、高压管压力过大使高压开关动作E2 1、室内风机不转或风口堵住2、室内环境温度低于18度3、管温感温头折断4、管温感温头插头没插好5、操纵回路巽常6、电容C7漏电7*24小时上门为您解决空调一切故障网站内大量空调修理内容供你查询格力：变频柜机E1-E5E1：压机过流，过热，排气过高，模块爱护；E2：室内防冻结爱护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。

格力定频机故障代码：E1：压缩机高压爱护E2：蒸发器防冻结爱护E3：压缩机低压爱护E4：压缩机排气温度过高爱护E5：过电流（低电压爱护)海尔空调故障代码大全71LW/F柜机故障代码E1室内环温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5室外电流过大E6高压压力爱护E7电源欠压爱护E8操纵面板和主控板之间通讯故障KFR-60LW/BPF故障代码E1室温传感器故障E2室内盘管传感器故障E3室外环温传感器故障E4室外盘管传感器故障E5过电流爱护E6管路压力爱护E7室外低电压爱护E8面板与主板通讯故障E9室内外通讯故障E0室内室外通讯故障LED灯显示L1 L2室温传感器坏: 闪1 灭室内盘管传感器坏: 闪2 灭制热过载: 闪4 灭制冷接冰: 闪5 灭通信故障: 闪7 灭风机故障: 闪8 灭模块故障: 灭闪1无负载: 灭闪2压缩机过热: 灭闪4总电流过流: 灭闪5室外环温传感器坏: 灭闪6室外管温传感器坏: 灭闪7ROM坏: 灭闪8电源过压爱护: 灭闪10制冷过载: 灭闪12E2ROM错: 灭闪1436BP,50BP空调故障室内机电源指示灯连续闪耀的次数代表室内机故障代码下面的数字代表次数室内机故障1室温传感器有关故障2室内盘管传感器有关故障4制热室内盘管过热或传感器故障5制冷室内盘管过冷或传感器故障6CPU工作不正常7通讯故障8内风机故障(含霍尔元件坏)9电源接触不良室内机定时指示灯(黄色)连续闪耀的次数代表室外机故障代码下面的数字代表次数室外机故障1IPM模块过热,过流,短路2室外压缩机无电(检流线圈,压缩机开路等)4压缩机过热5整机过流6室外环温传感器有关部位7室外盘管传感器有关部位8CPU故障10电源欠压11电源接触不良12制冷室外盘管温度超过72度14CPU故障15CPU工作条件不正常或CPU坏KR-70QW,KF-71QW/S,KF-120QW,KF125FW修理代码E0-排水系统故障E1-室内感温器故障E2-室内盘管传感器故障E3-室外环温传感器故障E4-室外盘管传感器故障E5-过流爱护E6-管路压力爱护E7-面板与主板通迅故障E8-主板与室外通讯故障7*24小时上门为您解决空调一切故障网站内大量空调修理内容供你查询华凌空调故障代码大全E1 三相电源相序错误E2 三相电源断相E3 室内，外机通信故障E4 室内温度检测电阻故障E5 室内管温热敏电阻故障E6 室外管温热敏电阻故障E8 压缩机过载爱护P1 系统压力过高P2 室内散热器过冷爱护P3 室内散热器过热爱护华凌天井机室外机电路板（发光管闪耀）故障缘故2、6指示灯闪耀水位天关（水泵或排水管损坏）3、6指示灯闪耀扫风电机损坏2、3、6指示灯闪耀选择咨询题2、5指示灯闪耀室内温度传感器损坏2、4、5指示灯闪耀遥控器咨询题3、5指示灯闪耀室内温度传感器损坏4指示灯闪耀中心地址堵塞2指示灯闪耀遥控器发射电路开路3、7指示灯闪耀室内外通信开路2、7指示灯闪耀室风外通信咨询题3、4、6、7指示灯闪耀电源接触不良，检测主电路板2、3、4、6、7指示灯闪耀电源接触不良，检测电路板4、6、7 指示灯闪耀压缩机吸气压力过低爱护3、6、7指示灯闪耀压缩机排气压力过高爱护2、6、7指示灯闪耀压缩机过流爱护2、3、6、7指示灯闪耀压缩机排气温度爱护2、5、7指示灯闪耀压缩机排气温度咨询题3、5、7指示灯闪耀热交换器温度咨询题2、4、5、7指示灯闪耀高压开关开路3、4、5、7指示灯闪耀热压开关开路2、3、4、5、7指示灯闪耀低压开关咨询题2、3、5、7指示灯闪耀电流检测器开路或压缩机过流爱护华凌空调故障代码大全中维以十年修理体会讲述各种空调故障代码，以便大伙儿查询! E1 三相电源相序错误E2 三相电源断相E3 室内，外机通信故障E4 室内温度检测电阻故障E5 室内管温热敏电阻故障E6 室外管温热敏电阻故障E8 压缩机过载爱护P1 系统压力过高P2 室内散热器过冷爱护P3 室内散热器过热爱护美的空调故障代码大全日立空调故障代码大全中维以十年修理体会讲述各种空调故障代码，以便大伙儿查询!三菱空调故障代码大全E1 ：操作开关线断，空内机电路板坏。

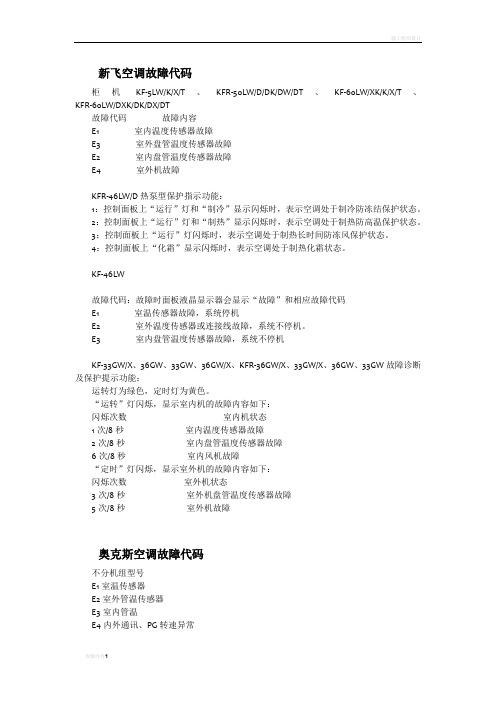

新飞空调故障代码柜机KF-5LW/K/X/T、KFR-50LW/D/DK/DW/DT、KF-60LW/XK/K/X/T、KFR-60LW/DXK/DK/DX/DT故障代码故障内容E1室内温度传感器故障E3室外盘管温度传感器故障E2室内盘管温度传感器故障E4室外机故障KFR-46LW/D热泵型保护指示功能：1：控制面板上“运行”灯和“制冷”显示闪烁时，表示空调处于制冷防冻结保护状态。

2：控制面板上“运行”灯和“制热”显示闪烁时，表示空调处于制热防高温保护状态。

3：控制面板上“运行”灯闪烁时，表示空调处于制热长时间防冻风保护状态。

4：控制面板上“化霜”显示闪烁时，表示空调处于制热化霜状态。

KF-46LW故障代码：故障时面板液晶显示器会显示“故障”和相应故障代码E1室温传感器故障，系统停机E2室外温度传感器或连接线故障，系统不停机。

E3室内盘管温度传感器故障，系统不停机KF-33GW/X、36GW、33GW、36GW/X、KFR-36GW/X、33GW/X、36GW、33GW故障诊断及保护提示功能：运转灯为绿色，定时灯为黄色。

“运转”灯闪烁，显示室内机的故障内容如下：闪烁次数室内机状态1次/8秒室内温度传感器故障2次/8秒室内盘管温度传感器故障6次/8秒室内风机故障“定时”灯闪烁，显示室外机的故障内容如下：闪烁次数室外机状态3次/8秒室外机盘管温度传感器故障5次/8秒室外机故障奥克斯空调故障代码不分机组型号E1室温传感器E2室外管温传感器E3室内管温E4内外通讯、PG转速异常E5压缩机过载，低压保护E6三相保护E7室外过流E8压缩机排气传感器E9压缩机排气温度奥克斯故障代码:H(除KFR-25G/H)、H1、HA、HB、HY系列（定时灯）故障原因显示方式显示优先级别PG反馈异常每8秒闪烁4次1T环异常每8秒闪烁1次2T内盘异常每8秒闪烁2次3T外盘异常每1秒闪烁1次4AUX故障代码：KFR-70LW/A、KFR-120LW/A故障显示和保护显示1、制热化霜：面板上“制热”指示灯闪烁，(0.5s／O.5s)，其余不变。

现在天气越来越热了，我们都在使用空调了，但是使用时间久了之后，有的时候空调会出现一些故障代码，我们又不清楚是什么意思，下面就一起来看看吧。

A1为室内机印刷电路板不良，A3排水水位系统异常。

A7摆动电机锁定，C4热交换器温度感应器系统异常。

C9吸入空气温度感应器系统异常，E0保护装置动作。

室外机E3高压异常。

室外机E4低压异常。

室外F3排水管温度异常。

室外机H3高压开关故障。

室外机H9外气温度感应器系统异常。

室外机J3排出管温度感应器系统异常。

室外机J6热交换器温度感应器系统异常。

A6风扇系统故障，风扇电机有问题。

C4室外管温热敏电阻有故障，C9室外微风热敏电阻有故障。

U4室内机与室外控制线接触不良或接错。

U5室内机与遥控器接触不良。

E5过载可压缩机超负荷运行。

E3高压过高使压力继电器断开保护，H3高压控制器本身有故障。

H9室外温度传感器本身有问题。

J6热交换器的感温器有故障。

P3电气箱内的感温器有故障。

错误代码e5表示：
室外机压缩机瞬时电流过大，解释是接地不好或压缩机短路，估计室外机有漏电的可能性。

看内外热交是否过脏，内外风机是否异常，拔掉压缩机连接线看是否还显示故障代码，否则查变频板。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

空调故障代码大全TCL空调常见故障代码汇总一、 KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、 KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆ 检查连接导线☆ 检查室内机控制板☆ 检查室外机控制板☆ 检查电器部件连接信号● ○○○○○●○○○○○●○○重复亮1秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆ 制冷量不足☆ 检查除霜电路板● ：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆ 检查热敏电阻☆ 检查插座☆ 检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆ 拔下插座CN211，测量CN121②-③之间，确认信号大于等于1.5V☆ 检查室内控制板☆ 检查室内风机☆ 检查插座新科变频变频系列32BP、32BM1、故障显示方法：故障灯亮，开关由“开”至“关”2、故障显示内容：○-闪☆-亮×-灭定时运行故障故障内容故障原因○ × × T1故障×○ × T2故障× ×○ T3故障○ ×○ T4故障×○○ T5故障○○○ I互感器异常传感器开、短路☆× ×通信异常见说明(1)×☆×模块保护见说明(2)× ×☆I峰值关断电源瞬间变化/IPM不良☆×☆I控制异常压机停×☆☆T6过高保护见说明(3)☆☆☆内风机异常☆○○四通阀异常☆○☆AC异常见说明(4)○☆○制冷剂泄漏☆☆× E2PROM故障T4-压机温度探头（25℃：57.9k ）T5-外气温度探头T6压机排气温度I-电流说明: (1)通信异常①零,火线接反, 左零右火②24V通讯电源不良,连接不良③接线不良④绝缘不良,保险丝断,继电器不良⑤300V是否正常⑥测零线与通讯线直流14V,大于14V为室外故障,小于14V为室内故障(2)IPM模块保护①检查十芯线插头,接触等②控制板15V,＋5V电源是否正常③IPM模块坏,与散热片接触不良④压机坏⑤室外风机不转⑥室外散热,通风不良(3)压机排气温度过高①吸气压力过低,少氟②毛细管堵③压机温度探头不良④制冷时室外风机不转⑤高效时加氟至10A(32BP)(4)AC输入电压异常①过电压,低电压保护动作②将外板D203,D204去掉,在D204上加12-15K电阻(32BP)(5)定频加氟将小开关由演示上电,上电后拨到“演示”→“关”→“开”,遥控器发送制冷指令. 27BM,32BPA系列故障显示（同A系列）室内显示运行定时故障故障内容故障原因○ × × T1故障×○ × T2故障☆☆☆内风机异常风机不良/驱动○☆×机型故障○○ ×室外传感器查外机板显示× ×☆风机电源同步故障过零检测异常× ×○ T4故障○ ×○ T3故障×○○ T5故障☆× ×通信异常见说明（1）×☆×模块保护见说明（2）☆○☆AC异常见说明（4）○○☆压机驱动异常启动，运转异常T4-压机温度探头T5-外气温度探头50BM系列故障代码故障内容故障原因01 T1故障02 T2故障04 室内通讯故障室内基板不良AC220、DC280V接线错误05 室内风机故障风机不良/驱动10 过电流保护压机11 IPM模块保护IPM不良、基板不良、见说明(2)12 AC异常见说明(4)13 E2ROM故障E2ROM,接触不良14 T4故障15 T3故障16 T5故障17 压机排气温度过高见说明(3)18 I互感器异常互感器异常、220V接线错误19 I互感器异常IPM不良、220V接线错误20 室外通讯故障室外通讯不良23 少氟故障24 四通阀故障VFD型柜机故障说明KFRd-43LWE（F）KFRd-48LWH（F）KFRd-50LWH（F）KFRd-60LW（X、F）故障内容保护1 T1开路保护2 T2开路保护3 T3开路保护4 缺氟、压机热保护、T2变值T2－T1≦4℃判断缺氟荧光屏无显示故障：首先测量电路上VD103是否短路，R103上烧坏，更换R103，300～390测量VD103是否有直流电压﹣26V，如果有检查电路板是否短路新科变频空调器故障灯含义（１）闪．灭．灭．内环温传感器异常（２）灭．闪．灭内管温传感器异常（３）灭．灭．闪压缩机温度传感器异常（４）闪．灭．闪室外热交换器温度传感器异常（５）灭．闪．闪室外环境温度传感器异常（６）闪．闪．闪互感线圈异常（７）亮．灭．灭通信异常，电源不能加到外机或外板（８）灭．亮．灭模块保护（９）灭．灭．亮电流峰值关断（１０）亮．灭．亮电流控制异常（１１）灭．亮．亮压缩机排气温度过高（１２）亮．亮．亮室外风机运转异常（１３）亮．闪．闪四通阀切换异常（１４）亮．闪．亮输入电压异常（１５）闪．亮．闪制冷剂泄漏（１６）灭．灭．灭正常工作（１７）亮．亮．闪待机方式（１８）闪．亮．亮电压互感器故障新科KFR-25,KFR-32.KFR-48(75,120)LW系列空调器（空调维修）故障指示灯含义（１）故障灯闪，１６℃灯常亮，其余灯（电源灯除外）都不亮，为制冷剂泄漏（和不制冷故障有关）（２）故障灯闪，１７℃灯常亮为管道压力升高．（３）故障灯闪，１８℃灯常亮为低电压保护．（４）故障灯闪，１９℃灯常亮为室内环温开路．（５）故障灯闪，２０℃灯常亮为室内管温开路（６）故障灯闪，２１℃灯常亮为室外环温开路新科风管机的故障代码3P、5P、10P故障代码内容E1 室内回风温度传感器短路或开路T1E2 室内蒸发器温度传感器短路或开路T2E3 室外环境温度传感器短路或开路T3E4 室外冷凝器温度传感器短路或开路T4E5 制冷剂泄漏保护T1—T2三星空调夏普空调常用故障显示一览一．空调1．JA以前机型（红灯）的显示特征：○—红灯点亮；●—红灯不亮。

所在位置:技术中心---三洋空调故障代码---TCL空调故障代码一、KF(R)-34GW/E5：故障代码故障原因E1 室温热敏电阻短路或断路E2 室内管温热敏电阻短路或断路E3 室外管温热敏电阻短路或断路E4 控制器连续16秒未接到转速反馈信号E7 压缩机保护（压缩机连续运行7分钟，室内管温与室温相差在3℃以内时）二、KFR-25GW/JK2，KFR-34GW/JK2故障点故障显示症状验证方法检修接错线● ○●○●○●○重复亮1秒，灭1秒室外机不运转接通电源，继电器52C首次接通后，连续信号停止4~5秒☆检查检查室内机控制板☆检查室外机控制板☆检查电器部件连接信号● ○○○○○●○○○○○●○鹬馗戳?秒，灭2.5秒来自室外机的连续信号停止4~5秒管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查插座☆检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于控制板☆检查室内风机☆检查插座室外化霜电阻● ○●○●○●○●○●○○○○○●○重复闪6秒，灭2.5秒室外机不运转压缩机起动后，除霜电阻接通或断开☆制检查除霜电路板● ：表示亮；○：表示灭三、KF-25GW/JK2，KF-35GW/JK2故障点故障显示症状验证方法检修管温、室温热敏电阻● ○●○○○○○●○●○○重复闪2次，灭2.5秒室外机不运转运行中将室温或管温电阻短路或开路2秒钟☆检查插座☆检查室内电路板室内风扇电机● ○●○●○○○○○●○●○●○○○重复闪3秒，灭2.5秒室内风扇重复出现转12秒停3分钟，风扇不运转在室内风扇电机运转12秒期间，不能发射转速反馈信号☆拔下插座CN211，测量CN121②-③之间，确认信号大于等于控制板☆检查室内风机☆检查插座四KFR-51LW/Aa2, KFR-51LW/Ba2故障显示部位故障部位原因解决措施27℃灯闪烁室外机结霜保护☆空气循环不畅☆室内机风扇电机不工作☆移去联物或清洗滤网☆检查室内风扇电机28℃灯闪烁室外机组☆室内、外机连接线错误☆检查接线☆检查室外机29℃灯闪烁管温热敏电阻☆插头接触不良☆热敏电阻陨坏☆检查接线☆检查热敏电阻☆检查室内控制板30℃灯闪烁室温热敏电阻☆插头接触不良☆热敏电阻陨坏☆检查接线☆检查热敏电阻☆检查室内控制板五:KFR-75LW/(S)2,KFR-120LW/(S)a2KFR-75LW/(S)2, KFR-120LW/(S)a2(1) 自检（以下指示灯闪烁）TUNER TEMP▽▽故障部位原因检修方法12—29室外机组☆室内、外机接线错误☆室外机检测到异常状态☆室外管温热敏电阻☆检测到反转相位☆检查接线☆检查室外机☆检查室外管温电阻11——28室温热敏电阻☆插头接触不良☆热敏电阻失灵☆检查接线☆检查热敏电阻☆检查室内控制板10——27室内管温热敏电阻☆插头接触不良☆热敏电阻失灵☆检查接线☆检查热敏电阻☆检查室内控制板7——24预防铜管结霜和过热☆空气循环不畅☆室内机风扇电机不工作☆移去障碍物或清洗滤网☆检查室内风扇电机（1——18亮表示空调正处于自检状态）（2）室外机故障代码闪烁的LED异常诊断原因检查方法LD1反相R、S和相接触不良检查电源输送电路LD2缺相☆S相断开☆电源接触时保护器触点断开☆检查电源输送电路☆检查各保护器LD3室外管温电阻异常（断路或短路）☆室外热敏电阻损坏☆热敏电阻接触不良☆检查热敏电阻☆检查插头和控制板LD4高压开关（63H2）☆高压开头接触不良☆高压开关发生作用☆检查高压开关和室外风扇电机☆制冷剂是否不足☆空气循环是非不畅LD5热继电器（51C）☆热继电器接触不良☆热敏电阻继电器工作☆检查热继电器、压缩机和电源LD6温度开关（26C）☆温度开关接触不良☆温度开关工作☆检查温度开关☆检查制冷剂是否充足☆毛细管是否阻塞LD7过热保护☆热敏电阻损坏☆管温超过67℃☆检查热敏电阻☆检查室外风扇电机☆检查空气循环是否受阻LD8室外控制板输入电路异常脉冲输入不正常检查室外机控制板六:KF-34JK3,KF-34GW/JK3, KFR-34GW/JK3室内管温传感器●○●○○○○○●○●○ 室内管温短路或断路1.5秒2.5秒室温传感器●○○○○○ 室内温传短路或断路2.5秒室内风扇●○●○● ○○○○○●○●○● 单片机12秒未接到转速反馈信号2.5秒2.5秒七:KFR-32GW /(B)1 23JK1 25JK故障定时灯（黄色）运行灯（绿色）室内机盘管温度传感器断亮闪亮1次/8秒室温传感器断亮闪亮2次/8秒室外机异常闪亮5次/8秒亮防结霜闪亮4次/8秒亮防冷风、化霜闪亮1次/2秒八: KFR-23JK5KF（R）-23GW/JK51、压缩机连续工作时间≥10min，盘管温度≥房间温度-5℃，转低速≥5min后仍盘管温度≥房间温度-5℃，则关闭空调。
