DesignExpert响应面分析软件使用教程

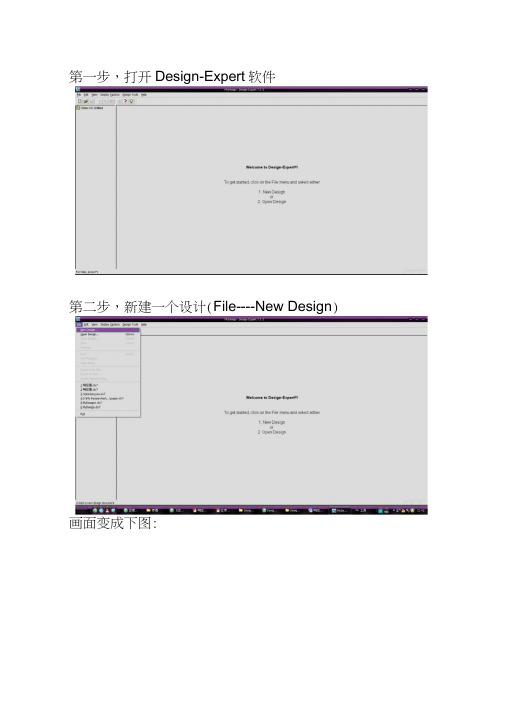

第一步，打开Design-Expert软件第二步，新建一个设计（File----New Design）画面变成下图：第三步，在左侧点击Response Surface，变成下图：一般响应面中Central Composite是5水平，而Box-Behnken是3水平，所以选Box-Behnken，即单击左侧的Box-Behnken设计方法，变成下图：第四步，由于是三因素三水平，所以在Numeric Factors这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。

如皂土用量-1为2.5mL，+1为4.5mL。

如下图：注：其他所有选项都不需要改。

第五步，点击右下角“continue”键，进入下一页面：这里是响应值，对应本次实验里的透光率，把名字改好，单位填上，如图：第六步，点击“continue”键，进入实验设计表格：根据具体的实验条件将实验值一个一个地填上（实验值也就是从对应的实验条件下获得的真实数据），得到第七步，对数据进行分析。

对我们有用的是左侧的“Analysis”项，点击它，得到：可以先大致看一下，然后点响应值“透光率”，也就是“Analysis”的子菜单。

得到图：不管，点击第二个“summary”，得到：这里有一些数据模型的基本信息，基本上不怎么用得到，可以看一下。

然后继续点击“Model”，得到：基本上也不用管，继续点击“ANOVA”，得到：这里才有我们需要的东西，比如显著性，数学模型等等，很多论文中的表格、方差分析都是从这里来的，这一项很有用，可以慢慢看。

然后再继续，点击“Diagnostics”，这里基本上是关于数据分散性的，用处不大。

有3D图和等高线图的地方。

如图：如果点击“Model Graphs”没有出现3D图，可以点击菜单栏的view，找出“3D Surface”，点击，就可以出来了。

同理，要想出等高线图，可以在菜单栏的view中找出“Contour”，点击即可，即：以上是响应面的基本信息及基本出图，下面是如何用响应面做最优条件的选择。

第一步，打开Design-Expert软件第二步，新建一个设计(File----New Design)画面变成下图:一般响应面中 Central Composite 是 5水平，而Box-Behnken 是 3 水平，所以选 Box-Behnken ,即单击左侧的Box-Behnken 设计方法，变成下图：2-Level Factorial EtesignC^sign-tai StaJI U:twi 皆w 4Kh factaiii-miM cm* 1L^tful br45t«nalrig mah 4IKI5 ind iNerKlMM ： Fr-artE^al Pirfc! cati tn uMdio* 乂rqtn nj mam Actors l»4id tie- sqiilcifv:^- Fw catarkEilf^ w 创塔细E BA tHtiibTi iMNuUrl Of A th ■ PAE V4i liprA■- YMbw-Rtid W, Arid RUS- R 鮭 11用BIF 關Tl Mifl AiilR«AV Mm 口 KI R I 罕 M Ejdar Frwtkin 也閒id|>QP|rnalPiwHrtBjimah TftawhiMM L M LA bu■J■13M1&liSr?143t4 212T■23K'IS2"n 乩丫 * IV? ■■老5-1空0-]10-511-5J勺 I2-?rh ITS、1M 二 w勺 15-10 即-M26* M雷少 10-4 忆M ? n-s 止IV乡 li-fi 丁 E* u n M-kl * wA 1S-# 忆¥n- itiQ * rv ? IT-11£即E 酣 l A-13 * IVrj M-H 忆¥2?•y B-l £皿2：1 2T勢£和n 1]■& W r/ 1 47 Jn 15-* ■=- hr T 149匚M予“IDn 19-11W &亍IfrU丄 n JO 13 丄N ZLE-2・2；1 n 1Q-T * H 7 H-3 疋VI2'--空¥|n. I A3 * V 幷,M-B E M*n 计€ V 7 It-D2；M n ia-in* M右' 9 n-ii 11T2°n 16i W K211-1匚71n- 11-4 Jn 15 t € MQ 1 i-T 直VI7 17-3 £¥1 n T*E> 铲2™11C AHM Culnut ・A第三步，在左侧点击 Response Surface 变成下图:E* Sjfctflel JI- _J2JSCentral Composite DesignEich rwn^cI FM K: N 诸 and rrism □tsM I >M I coris^, pLs irri moji 1 祗血” p (#!hi arxi he [tfTW pom f cairgco: Rirkus ire vlv^i, he- rentni conpasrki di^pi w*«&ckiE ■:旳xl ftcMff ciWnStrtMlin tfHAiMiaJ H" 1s ・1 1 -ME 1科“ 11'叫1Xp1"I 1j彳 .1 11 亦|l iT ■”■ Er*■- iiOQ r«igKLin Irru-il 亦 lkw«taErfcr iKwr4ngM.« ■R [hf 6WWC •FvHcRHICMttfpOilS 8CwsrpeHi f13加 W COrililUG- ■>B^s I ・LjrfiiijpiitirrH-n»>j4r1屈 iarttAiddMu 畤嘔 |J* CZIaH^.e-ir-si to 丸『：电rm第四步，由于是三因素三水平，所以在Numeric Factors 这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。

第一步，打开Design-Expert软件第二步，新建一个设计（File----New Design）画面变成下图：第三步，在左侧点击Response Surface，变成下图：一般响应面中Central Composite是5水平，而Box-Behnken是3水平，所以选Box-Behnken，即单击左侧的Box-Behnken设计方法，变成下图：第四步，由于是三因素三水平，所以在Numeric Factors 这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。

如皂土用量-1为2.5mL，+1为4.5mL。

如下图：注：其他所有选项都不需要改。

第五步，点击右下角“continue”键，进入下一页面：这里是响应值，对应本次实验里的透光率，把名字改好，单位填上，如图：第六步，点击“continue”键，进入实验设计表格：根据具体的实验条件将实验值一个一个地填上（实验值也就是从对应的实验条件下获得的真实数据），得到第七步，对数据进行分析。

对我们有用的是左侧的“Analysis”项，点击它，得到：可以先大致看一下，然后点响应值“透光率”，也就是“Analysis”的子菜单。

得到图：不管，点击第二个“summary”，得到：这里有一些数据模型的基本信息，基本上不怎么用得到，可以看一下。

然后继续点击“Model”，得到：基本上也不用管，继续点击“ANOV A”，得到：这里才有我们需要的东西，比如显著性，数学模型等等，很多论文中的表格、方差分析都是从这里来的，这一项很有用，可以慢慢看。

然后再继续，点击“Diagnostics”，这里基本上是关于数据分散性的，用处不大。

有3D图和等高线图的地方。

如图：如果点击“Model Graphs”没有出现3D图，可以点击菜单栏的view，找出“3D Surface”，点击，就可以出来了。

同理，要想出等高线图，可以在菜单栏的view中找出“Contour”，点击即可，即：以上是响应面的基本信息及基本出图，下面是如何用响应面做最优条件的选择。

第一步，打开Design-Expert软件第二步，新建一个设计(File----New Design) 画面变成下图:一般响应面中 Central Composite 是 5水平，而Box-Behnken 是 3 水平，所以选 Box-Behnken ,即单击左侧的Box-Behnken 设计方法，变成下图：2-Level Factorial EtesignC^sign-tai StaJI U:twi 皆w 4Kh factaiii-miM cm* 1L^tful br45t«nalrig mah 4IKI5 ind iNerKlMM： Fr-artE^al Pirfc! cati tn uMdio* 乂rqtn nj mam Actors l»4id tie - sqiilcifv:^- Fw catarkEilf^ w 创塔细E BA tHtiibTi iMNuUrl Of A th ■ PAE V4i liprA■- YMbw-Rtid W, Arid RUS- R 鮭 11用BIF 關Tl MiflAiilR«AV Mm 口 KI R I罕 M EjdarFrwtkin 也閒id |>QP|rnalPiwHrtBjimah TftawhiMM Ld M LA bu■J■13M1& liSr?143t4212T■23 K'IS2"n 乩丫 * IV? ■■老5-1空0-] 10-511-5 J勺 I2-? rh ITS 、1M 二 w勺 15-10 即-M26* M雷少 10-4 忆M ? n-s 止IV乡 li-fi 丁 E* un M-kl* wA 1S-# 忆¥n- itiQ * rv ? IT-11£即E 酣 l A-13 * IVrj M-H 忆¥2?•y B-l £皿2：12T勢£和n 1]■& W r/1 47Jn 15-* ■=-hrT 149 匚M 予“IDn 19-11W & 亍IfrU丄 n JO 13 丄N ZLE-2・2；1 n 1Q-T * H 7 H-3 疋VI2'-- 空¥| n. I A3* V 幷,M-B E M* n 计€ V 7 It-D2；Mn ia-in * M右' 9 n-ii11T2° n 16iW K 211-1匚71n- 11-4 Jn 15 t€ MQ 1 i-T直VI7 17-3 £ ¥1n T*E> 铲2™11B^s I ・C AHMCulnut ・A第三步，在左侧点击 Response Surface 变成下图:E* Sjfctflel JI- _J2JSLjrfiiij piitirrH-n»>j4r1 屈 iarttAidd Mu 畤嘔 |J* CZIaH^.e-ir-si to丸『：电rm Central Composite Design Eich rwn^c I FM K: N 诸 and rrism □tsM I >MI coris^, pLs irri moji 1 祗血” p(#!hi arxi he [tfTW pom f cairgco: Rirkus ire vlv^i, he- rentni conpasrki di^pi w*«&ckiE ■:旳xl ftc Mff ciWnStrtMlin tfHA iMia J H" 1 s ・ 1 -ME 1科“ 11 '叫1 Xp 1"I 1j 彳 .1 11 亦 |l iT ■”■ Er*■- iiOQ r«igKLin Irru -il 亦 lkw«taErfcr iKwr4ngM.« ■R [hf 6WWC •FvHcRHICMttfpOilS 8CwsrpeHi f13加 W COrililUG- ■>第四步，由于是三因素三水平，所以在Numeric Factors 这一栏选择“3”，表示3因素，并在下表中改好名字，填好单位；把-1水平和+1水平分别填上。
