墙体构造精品PPT课件

墙体构造精品PPT课件

建筑构造
三、砖墙的细部构造
▪
圈梁的数量应根据建
筑物的结构、高度及所在
地区的抗震设防烈度等因
素确定。圈梁的位置，当
只设一道圈梁时，应设在
顶层屋盖处。圈梁数量较
多时，除顶层设一道圈梁
外，还可分别在基础顶部、
楼板层和门窗洞口上方设
置圈梁。门窗洞口上方设
圈梁时可不再设过梁。
第三章 墙体构造
建筑构造
三、砖墙的细部构造
建筑构造
第二节 砖墙构造及砌块墙
第三章 墙体构造
▪
在我国，砖墙的应用历时已久，主要原因是
其自身优点很多：取材容易，制造简便；施工简
单，不需大型设备；有一定的保温、隔热、隔声、
防火、防冻效果；有一定的承载能力。但存在施
工速度慢，工人劳动强度大；自重大，占面积多，
尤其是大量使用的黏土砖与农田争地等缺点。因
▪ 水平防潮层是指建筑物内外墙靠近室内地坪沿水平方向设 置的防潮层。水平防潮层根据材料的不同，有油毡防潮层、 防水砂浆防潮层和细石混凝土配筋防潮层。
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
第三章 墙体构造
建筑构造
三、砖墙的细部构造
此，为保护农田，克服黏土砖资源不足，减轻建
筑自重，走建筑工业化道路，砖墙材料的改革势
在必行，砌块墙的应用越来越广泛。
建筑构造
一、砖墙的材料
▪ （一）砖 ▪ 砖的种类很多，根据其制作
工艺不同，可分为烧结砖和 蒸养砖。烧结砖如粘土砖、 煤矸石砖等；蒸养砖如灰砂 砖、炉渣砖、粉煤灰砖等。

建筑墙体构造课件PPT(121张)

建筑墙体构造课件PPT(121张)

4.1 墙体概述
一、 墙体的类型
1.墙体的作用 ❖承重作用 ❖围护作用 ❖分隔作用
2、墙体类型
按墙体所处的位置和方向分类
❖（1）按墙体在平面上所处位置不同：可分为外墙和 内墙 ❖（2）按墙体的方向 ：纵墙、横墙 ❖（3）在一道墙中，墙体位置不同：窗间墙、窗下墙
墙体的位置和名称
（4）按可能性，便于室内装修等优点。但是 喷涂硬质聚氨酯泡沫塑料
12厚1 : 3 水泥砂浆打底扫毛或划出纹道 3.
由于保温材料做在室外，直接受到阳光照射和雨雪 在有些情况下，建筑物室内地坪会出现高差或室内地坪低于室外地面的标高，这时要求按地坪高差的不同在墙身与之相适应的部位设
烧结多孔砖
➢ 蒸压灰砂砖是以石灰和砂为主要原料，经坯料 制备、压制成型、蒸压养护而成的实心砖简称 灰砂砖
➢ 蒸压粉煤灰砖以粉煤灰为主要原料，掺加适量 石膏和集料，经坯料制备、压制成型、高压蒸 汽养护而成的实心砖。
（2）砂浆
➢ 砂浆强度等级 等级。
M15、M10、M7.5、M5、M2.5共五个
➢ 水泥砂浆 由水泥、砂、加水拌和而成，属水硬性材料。
落以及防火安全等方面的要求更高。 以它们的标志尺寸来称呼，如12墙、24墙、37墙、49墙等。
全玻璃幕墙所用的玻璃，多为钢化玻璃和夹层钢化玻璃。 砌块墙的组砌和拉结如图所示。
常见的外墙外保温做法有聚苯板薄抹灰系统、胶粉 ❖ 壁纸在施工前，要做胀水处理，即先将壁纸在水槽中浸泡2～3秒取出，静置15秒，然后刷胶裱糊。 聚苯颗粒保温浆料系统、模板内置聚苯板现浇混凝 土系统、喷涂硬质聚氨酯泡沫塑料系统、复合装饰 板系统等多种。
击，常采用半砖或其他预制板材加以处理，使外墙形成夹心构件，即双层结构的外墙中间放置保温材料，或留出封闭的空气间层。

建筑识图 墙体构造通用课件

建筑识图 墙体构造通用课件
墙体构造在设计中的 应用与优化建议
墙体构造在设计中的重要性
墙体构造是建筑设计中不可或缺 的组成部分，它直接关系到建筑 物的安全性、功能性和舒适性。
墙体构造的设计需要考虑到结构 稳固性、保温隔热性能、防水性
能、隔音效果等多个方面。
合理的墙体构造设计可以提高建 筑物的品质和效率，降低能耗和
成本。
基于节能的墙体构造优化设计
特点
具有较好的外观效果，提供良好 的采光和视野，同时具有较好的
保温和隔热性能。
用途
常用于高层建筑、商业建筑和公 共建筑的外墙装饰。
03
墙体材料及构造要求
砖墙
砖墙的构造
砖墙主要由砖块、砂浆和灰缝组成。根据需要，可以在墙体的不 同部位使用不同规格的砖块。
砖墙的特点
砖墙具有较高的强度和耐久性，同时具有良好的保温、隔热和隔声 性能。
防水层厚度
防水层厚度根据使用材料和气候条件而定，一般卫生间防水层厚度为1.5mm左右，地下 室防水层厚度为3mm左右。
墙体防水构造要点
墙体防水构造要考虑到防水材料的稳定性、耐久性、防火性能等因素，同时要保证防水层 与墙体牢固连接，防止脱落或开裂。同时还需要注意排水系统的设计和施工，确保水能够 及时排出。
骨架墙的特点
骨架墙具有较好的保温、隔热和隔声性能，同时 可以减少材料消耗和施工成本。此外，骨架墙还 具有较好的抗震性能。
骨架墙的应用
骨架墙适用于各类建筑，特别是高层建筑和寒冷 地区建筑。此外，骨架墙还广泛应用于工业建筑 和农业建筑中。
04
墙体细部构造及实例 解析
门窗洞口构造
门洞尺寸
门洞尺寸根据使用功能和门类型而定，一般住宅门洞尺寸为9001000mm左右，公共建筑门洞尺寸为1000-1500mm左右。

墙面装饰细部构造 教学PPT课件

墙面装饰细部构造 教学PPT课件
以做得更高些
在内墙抹灰中，对门厅、走廊、楼梯间、卫生间等处采 取保护措施，称为墙裙或台度
3．装 饰 线
内墙面和顶棚交接处
4．引 线 条
外墙抹灰中，由于墙面 抹灰面积较大，为避免 面层产生裂纹，方便操 作和维修及立面处理的 需要，常对抹灰面层作 分格处理，俗称引条线 （PVC、木条）
抹灰装饰线示意图

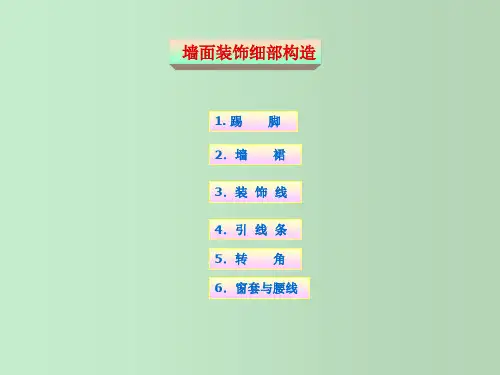

墙面装饰细部构造
1. 踢 脚 2．墙 裙 3．装 饰 线 4．引 线 条 5．转 角 6．窗套与腰线
踢脚
(a)107胶水泥砂浆踢脚
(b)墙地砖踢脚
踢脚的材料一般与 楼地面相同
(c) 木踢脚
高度 铝塑板踢脚
2．墙 裙
墙裙是踢脚的延伸
一般900～1800mm高， 卫生间内的墙裙还可
a107a107胶水泥砂浆踢脚b墙地砖踢脚铝塑板踢脚高度一般为100200mm踢脚的材料一般与楼地面相同墙裙是踢脚的延伸一般9001800mm高卫生间内的墙裙还可以做得更高些在内墙抹灰中对门厅走廊楼梯间卫生间等处采取保护措施称为墙裙或台度抹灰装饰线示意图内墙面和顶棚交接处外墙抹灰中由于墙面抹灰面积较大为避免面层产生裂纹方便操作和维修及立面处理的需要常对抹灰面层作分格处理俗称引条线pvc木条护角的构造护角的构造石材转角构造处理石材转角构造处理对经常易受碰撞的内墙凸出的转角处或门洞的两侧俗称护角高80窗套是由带挑檐的过梁窗台和窗边挑出立砖而构成外抹水泥砂浆后可再刷白浆或做其他装饰腰线是指过梁和窗台形成的上下水平线条外抹水泥砂浆后刷白浆或做其他装饰
俗称护角
5．转 角
对经常易受碰撞的 内墙凸出的转角处 或门洞的两侧
高80 m
护角的构造
石材 饰面 转角 构造 处理
6．窗套与腰线 窗套是由带挑檐的过梁、窗台和窗边挑出立砖而构成，外抹水泥砂浆后，可再

《墙体的细部构造》课件

《墙体的细部构造》课件
维护与保养建议
墙体的维护与保养对建筑的寿命和舒适度有重要影响，需要定期检查和维护。
《墙体的细部构造》PPT 课件
墙体的细部构造是建筑中至关重要的一部分， 本课件将介绍墙体的组成、结构和材料选择。
墙体的定义和作用
• 墙体承担着支撑结构和分隔空间的作用，是建筑的基础组成部分。 • 墙体的分类和材料选择在建筑设计中具有重要意义。
墙体结构
1
组成和构造
墙体由基底、ห้องสมุดไป่ตู้筑材料和胶结材料组成，需要合理的施工工艺。
2
施工方法和注意事项
墙体保温材料的正确施工方法和注意事项可以保证建筑的保温效果和安全性。
3
与墙体结构的协调
墙体保温材料在与墙体结构的协调上需要考虑合理的施工工艺和材料选择。
总结
细节选择
墙体构造细节的选择需要考虑结构的合理性和美观度。
施工注意事项
墙体施工过程中需要注意施工工艺和材料的选择，确保质量和安全。
2
管线布置
墙体内部的管线布置需要考虑结构牢固、布线合理和维护便利。
3
装饰和保温
墙体外部的装饰和保温可以提升建筑的外观和保温性能。
墙体砖石的使用
分类和特点
墙体砖石分为实心砖、空心砖等，具有不同的坚固性和隔音性能。
环保性能
墙体砖石的环保性能对建筑空气质量和居住环境有着重要的影响。
施工方法和注意事项
墙体砖石的正确施工方法和注意事项可以保证建筑结构的安全和稳定。
墙体涂料的选择
1 分类和特点
墙体涂料有乳胶漆、油漆 等，具有不同的颜色、质 地和防水性能。
2 耐用性和环保性能
墙体涂料的耐久性和环保 性能对建筑的维护和居住 舒适度有重要影响。

精装修工程墙面石材细部构造及施工工艺(节点详图)ppt课件

精装修工程墙面石材细部构造及施工工艺(节点详图)ppt课件

PPT学习交流
6
精 装 修
二、墙面石材施工工艺 1、灌浆法施工工艺 •适用范围：室内电梯厅、卫生间、厨房等
工 •工序：放控制线→石材排板放线→挑选石材→预排
程 石材→板材固定→灌桨→嵌缝
细 •重点说明：
部 •1）墙面石材采用湿挂灌浆工艺，采用铜丝连接。
节 点 构 造
分次灌浆，第一次不得超过石板高度的三分之一， 待砂浆初凝后进行第二次灌浆，高度为石板的二分 之一。第三层灌浆至低于石板上口５厘米处为止。
17
精 墙面石材阳角收口示意图
装 修
•适用范围：室内大厅、电梯厅、卫生间等墙面
工 •重点说明：
程 •墙面石材阳角收口均需45度拼接对角处理；待墙面
细 部 节
石材全部铺贴完成后，须调制与石材同色的云石胶 作勾缝处理，勾缝必须严密；墙面石材阳角按设计
点 要求加工。
构
造
PPT学习交流
18
墙面石材阳角收口示意图
部 •台盆铁架须采用国标镀锌角钢，焊接处做防锈处理。
节 点 构 造
•为便于台盆拆卸检修，台盆固定于固定构件上，固 定构件与石材垫块用不锈钢或镀锌螺栓固定，垫块 背面及台面背面粘结部位需经打毛处理用大理石胶
粘结固定，台盆与固定构件连接处需用橡皮垫块，
精 装 修 工 程 细 部 节 点 构 造
PPT学习交流
12
干挂法施工工艺（现场）
精 装 修 工 程 细 部 节 点 构 造
PPT学习交流
13
精 装
3、胶粘剂粘贴施工工艺 •适用范围：小块面材料施工（如文化石、装饰线、
修 踢脚线等）
工 程 细 部
•工序：放控制线→石材排板放线→预排石材→基层 处理→基层龙骨安装→基层夹板安装→石材安装→ 填缝处理

墙体细部构造精品PPT课件


4φ10 200mm
4φ12 150mm
2、构造柱
• （1）构造柱的设置要求
于室内地坪与室外地面的高差部分，且大于 300mm，
• （1）抹灰：可采用20厚1：3水泥砂浆抹面，1：2 水泥白石子浆水刷石或斩假石抹面。此法多用于一 般建筑。
• （2）贴面：可采用天然石材或人工石材，如花岗 石、水磨石板等。其耐久性、装饰效果好，用于高 标准建筑。
• （3）整个墙脚采用强度高，耐久性和防水性好的 材料砌筑，如条石、混凝土等。
度比较大，构造上更应注意做好盖缝防护构造。
• （2）防震缝宽 • 防震缝宽与结构形式、设防烈度、建筑物高度有关。在砖混结构中，缝宽
一般取50~100mm.
七、墙身的加固
• 为了增加墙体的强度及稳定性，要对墙 身采取加固措施、具体有：
• 1、设置壁柱和门垛
｝ • 2、圈梁
重点
• 3、构造柱
2、圈梁
立单元； • 建筑物（砌体结构）立面高差超过6m，在高差变化处须设防震缝； • 建筑物毗连部分结构的刚度、重量相差悬殊处； • 建筑物有错层且楼板高差较大时，须在高度变化处设防震缝。
• 防震缝应沿建筑物全高设置，基础可不断开。 • 防震缝应与伸缩缝、沉降缝协调布置。地震区需设伸缩缝和沉降缝时，须
按防震缝构造要求处理。 • 防震缝封盖作法与伸缩缝相同，但不应做错缝和企口缝。由于防震缝的宽
水泥砂浆抹面，刷上冷底子油一道，再刷热 沥青两道；也可以采用掺有防水剂的砂浆抹 面的作法。
五、散水与明沟
•
为了将积水排离建筑物，在建筑物外墙四周地
面作成3%~5%的倾斜坡面，即为散水。散水适用于 降雨量较小的北方地区。
• 明沟是设置在外墙四周的排水沟，将水有组织地

第三节墙体的细部构造2精品PPT课件

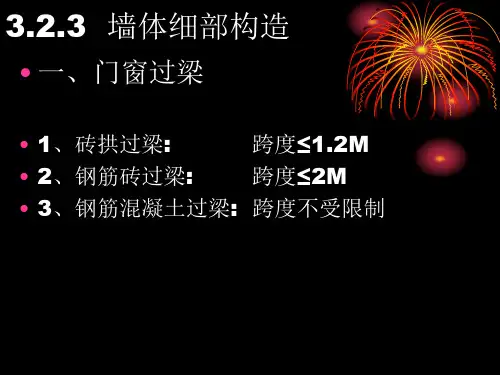

两 侧的墙体，是承重构件。 1、砖拱过梁 平拱过梁、弧拱过梁。 跨度在1.2m以内，整体性差，不适宜用于地震区
2、钢筋砖过梁
又称苏式过梁，洞口顶部配置钢筋，形成能承 受弯矩的加筋砖砌体。
构造要点：钢筋直径6，间距≤120，伸入洞口 两侧≥240。高度不小于5皮砖和门窗洞口宽度 的1/4，最大跨度1.5m。
3、钢筋混凝土过梁 特点：承载能力强，坚固耐用、施工方便。
类别：预制和现浇。
由于预制过梁的施工速度快，所以应用最多。
各种过梁形式
过梁形式
（二）窗台
窗洞口的下部设置窗台，分为内窗台和外窗台。 1、外窗台 作用：防止窗洞底部积水，并流向室内。 分类：1）做法：悬挑窗台、不悬挑窗台。
2）材料：砖窗台、混凝土窗台。 构造要点：1）窗台表面应做不透水面层。
4）构造柱可不单独设基础，伸入室外地面下500或与埋 深小于500的基础梁相连。顶部与顶层圈梁或女儿墙压 顶拉结。
5）构造柱的纵筋应穿过圈梁，保证上下贯通。
圈梁
构造柱及过梁
构造柱
构造柱2
四、变形缝
（一）种类 1、伸缩缝（温度缝） 解决由于建筑物超长而产生的温度伸缩变形－对应 昼夜温差引起的变形。 2、沉降缝 解决由于建筑物高度不同、重量不同等产生的不均 匀沉降变形－对应不均匀沉降引起的变形。 3、防震缝 解决由于地震时产生的相互撞击变形－对应地震可 能引起的变形。
三、墙体的加固及抗震构造
（一）壁柱和门垛 作用：提高墙体的刚度和稳定性。 壁柱尺寸：120（240）×370（490） 门垛尺寸：120（240）×墙厚
（二）圈梁
什么是圈梁？ 沿外墙四周及部分内墙设置的在同一水平
面上的连续闭合交圈的按构造配筋的梁。 圈梁的作用？ 加强房屋的空间刚度和整体性，减少由于
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等），或设有钢筋混凝土地圈梁时，可以不设防潮 层。
(2) 勒脚构造
勒脚：为防止雨水上溅墙身和机械力等的影响，所以要
求墙脚坚固耐久和防潮。
一般采用以下几种构造做法。 ① 抹灰：可采用20厚1：3水泥砂浆抹面，1：2水泥白石子 浆水刷石或斩假石抹面。此法多用于一般建筑。 ② 贴面：可采用天然石材或人工石材，如花岗石、水磨石 板等。其耐久性、装饰效果好，用于高标准建筑。 ③ 勒脚采用坚固材料：如混凝土等。
墙脚位置
⑴ 墙身防潮
① 墙身防潮的方法： 在墙脚铺设防潮层，防止土壤和地面水渗入砖砌
体。
② 防潮层的位置：
当室内地面垫层为混凝土等密实材料时，防潮层的 位置应设在垫层范围内，低于室内地坪60mm处，同 时还应至少高于室外地面150mm，防止雨水溅湿墙面 。
当室内地面垫层为透水材料时（如炉渣，碎石等） ，水平防潮层的位置应平齐或高于室内地面60mm处 。
当内墙两侧地面出现高差时，应在墙身内设高低两 道水平防潮层，并在土壤一侧设垂直防潮层。
墙身防潮层的位置
￠
③墙身水平防潮层的常用构造做法：
防水砂浆防潮层； 细石混凝土防潮层； 油毡防潮层。
防水砂浆防潮层：
采用1：2水泥砂浆加水泥用量3%-5％防水剂， 厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。 此种做法构造简单，但砂浆开裂或不饱满时影响防 潮效果。
≥ ≥
（ ）砖砌明沟
（b）混凝土砌明沟
散水、明沟
散水
明沟
4.2.2 门窗洞口构造
⑴ 门窗过梁
防水砂浆防潮层
细石混凝土防潮层：
采用60mm厚的细石混凝土带，内配3根φ6钢筋 ，其防潮性能好，多用于整体刚度要求较高的建筑 中。
细石混凝土防潮层
油毡防潮层：
先抹20mm厚水泥砂浆找平层，上铺一毡二油，此 种做法防水效果好，但有油毡隔离，削弱了砖墙的整体 性，不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料（如条石或混凝土
240砖墙 80厚岩棉（或玻璃棉）板 10厚空气间层 50厚高强混凝土带肋板
km=1.29
(从左至右） 20厚石灰砂浆
80厚充气石膏板 10厚空气间层 130厚混凝土砌块墙 20厚石灰砂浆
重庆大学建筑城规学院 建筑技术研究所绘制
地下室外墙保温
外墙聚苯板铺贴
共47页 第9页
⑵ 防止外墙中出现凝结水
4.2 墙体的细部构造
4.2.1 块材墙的细部构造
块材墙的细部构造主要包括墙脚、门窗洞口、墙 身加固措施底层室内地面以下，基础以上的墙体常称为墙脚。 建筑物的外墙与室外地面或散水接触部位墙体的加 厚部分称为勒脚。 墙脚构造包括墙身防潮层、勒脚、散水和明沟等。
对太阳辐射的吸收；
⑵ 在外墙内部设通风间层，利用空气的流动带走热量，降低
外墙内表面温度；
⑶ 在窗口外侧设置遮阳设施，以遮档太阳光直射室内;
⑷ 在外墙外表面种植攀缘植物使之遮盖整个外墙，吸收太阳
辐射热，从而起到隔热作用。
三、隔声要求
墙体主要隔离由空气直接传播的噪声。采 取以下措施：
⑴ 加强墙体缝隙的填密处理。 ⑵ 增加墙厚和墙体的密实性。 ⑶ 采用有空气间层式多孔性材料的夹层墙。 ⑷ 尽量利用垂直绿化降噪声。
抹灰勒脚
石勒脚
花岗岩贴面勒脚
勒脚构造做法
⑶ 散水和明沟
房屋四周可采取散水或明沟排除雨水。 当屋面为有组织排水时一般设明沟，也可设散水。 屋面为无组织排水时一般设散水，但应加滴水砖 （石）带。
散水的做法通常是在素土夯实上铺三合土（石灰膏 、砂、粘性土 ）、混凝土等材料，厚度60~70mm。散水 应设不小于3%的排水坡。散水的宽度主要与屋顶排水方 式有关，对于有组织排水，散水宽度一般600～1000mm ，对于无组织排水，一般比屋顶挑出檐口宽出200mm。
1、外墙的保温 ⑴ 提高外墙保温能力，减少热损失
① 增加墙体的厚度 ② 选用孔隙率高、密度轻（导热系数小）的墙体材料 ③ 采用多种材料的组合墙
几种组合墙与370实心粘土砖墙传热系数的比较
km=0.46
(从左至右） 20厚石灰砂浆
240砖墙 10厚空气间层 80厚聚苯板 纤维增强层
km=0.48
(从左至右） 20厚石灰砂浆
上堂课内容回顾：
墙体按照所处位置以及布置方向的不同，分别可 以分为哪几类？
什么是墙体的高厚比，它有什么作用？ 通常可以采取哪些措施来提高外墙的保温能力？ 常见建筑材料的强度是如何表示的？ 烧结普通砖的常规尺寸是多少？ 丁砖和顺砖是如何砌筑的，组砌时为何要采用错
缝搭接？
一、墙体的热工要求
为防止墙体产生内部凝结，常在墙体的保温层靠高温一 侧，即蒸汽渗入的一侧，设置一道隔蒸汽层。隔蒸汽材料一 般采用沥青、卷材、隔汽涂料以及铝箔等防潮、防水材料。
(从左至右）
内墙抹灰 120厚砖墙 隔蒸汽层 保温层 空气间层 240砖墙 外墙抹灰
⑶ 防止外墙出现空气渗透
采取措施：选择密实度高的墙体材料，墙体内外加抹灰 层，加强构件的密缝处理等。
散水与外墙交接处应设分格缝，分格缝用弹性材料 嵌缝，防止外墙下沉时将散水拉裂。散水整体面层纵向 距离每隔6~12m做一道伸缩缝。
明沟的构造做法可用砖砌、石砌、混凝土现浇 ，沟底应做纵坡，坡度为0.5%~1%，坡向窨井。宽 度为220~350mm。对于无组织排水，当设有明沟时 ，檐口滴水中心与明沟中心对齐。外墙与明沟之间 应做散水。
四、其他要求
1、防火要求
在较大建筑中设置防火墙，一、二级耐火等级建筑，防 火墙最大间距为150m，三级为100m，四级为60m。
2、防水防潮要求
在卫生间、厨房、实验室等有水的房间及地下室的墙应 采取防水防潮措施。选择良好的防水材料以及恰当的构造做 法。
3、建筑工业化要求
提高机械化施工程度，采用轻质高强的墙体材料。
(从左至右） 3厚玻璃
80厚空气层 0.5厚铁皮
30厚矿棉保温层 240砖墙 内墙抹灰
80 120 275 120 120 120
120X240进风口 （200X300）
120X240出风口 （200X300）
重庆大学建 建筑技术研
2、墙体的隔热要求
隔热措施有：
⑴ 外墙采用浅色而平滑的外饰面，以反射太阳光，减少墙体
