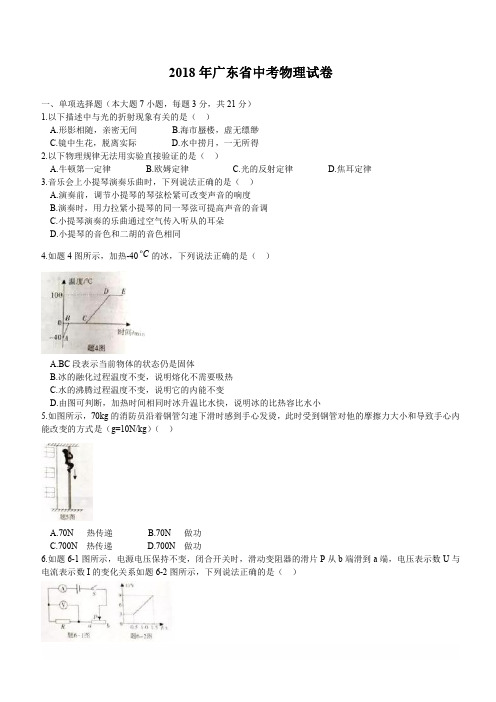

2018年广东省中考物理试卷及答案(word版)2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1.以下描述中与光的折射现象有关的是（）A.形影相随，亲密无间B.海市蜃楼，虚无缥缈C.镜中生花，脱离实际D.水中捞月，一无所得2.以下物理规律无法用实验直接验证的是（）A.牛顿第一定律B.欧姆定律C.光的反射定律D.焦耳定律3.音乐会上小提琴演奏乐曲时，下列说法正确的是（）A.演奏前，调节小提琴的琴弦松紧可改变声音的响度B.演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C.小提琴演奏的乐曲通过空气传入听从的耳朵D.小提琴的音色和二胡的音色相同4.如题4图所示，加热-40C o的冰，下列说法正确的是（）A.BC段表示当前物体的状态仍是固体B.冰的融化过程温度不变，说明熔化不需要吸热C.水的沸腾过程温度不变，说明它的内能不变D.由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5.如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）A.70N 热传递B.70N 做功C.700N 热传递D.700N 做功6.如题6-1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U 与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）会感觉到凉快是由于冰棒____吸热所致.（均填物态变化名称）9.常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.10.汽车GPS导航仪与通讯卫星之间通过_______来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号.11.如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为___V；将滑动变阻器的滑片P向右移动时，电流表示数将_____,电压表示数将______.（后两空选填“变大”、“变小”或“不变”）12.如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上.闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________.（选填“向左”或“向右”）13.如图13所示，要使R1与R2组成并联电路，应闭合开关______，若此时电流表A1和A2的实数之比为2：5，则R1与R2的电阻之比为______，R1与R2消耗的电功率之比为________.14.我国最新研发的63A式轻型水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为8m2，对地面的压强为________Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N，排开水的体积为___________m3.（33/ρ，g=10N/kg）=⨯10kg0.1m水三、作图题（共7分）15.（1）如题15-1图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L.（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座.四、实验题（本大题共3小题，共20分）16.（6分）（1）如图16-1图甲所示，圆形物体的直径时_____cm，如题16-1图乙所示，秒表的读数为_____s.（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到___个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出浮力浮F随时间t变化的大致图象.（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格.（物理量和单位均可采用文字或符号说明）17.（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示.（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________.（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________.（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动.（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）.①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N.（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）.①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18.（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线.（4）对实验数据进行分析，归纳出结论是____________________________.五、计算题（本大题共2小题，共13分）19.（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3103 W，当它把质量为1t的重物匀速提起24m时，用时100s.（g=10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）20.（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示.（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2.（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值.六、综合能力题（本大题共3小题，共18分）21.（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦. （2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量.（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________ .（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶.22.（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力.根据P=UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然.输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P=I2R，所以采用输电线的电阻要尽量小.如果1，那么线路中损失的热功线路中电流降低到原来的21，因此提高电压可以很有效地降率就减少为原来的4低输电线路中的热功率损失.（1）若采用110kV的超高压输送电能，输电线路的电流I1=_____，输电线路损失的热功率Pt=______W，其与发电厂输出电功率P0之比P1：P0=_______. （2）若采用1100kV超高压输送电能，输电线路损失的热功率P2=______W，其与高压输送电能损失的热功率Pt之比P2：P1=_______.所以采用超高压远距离输电可以大大降低输电线路的______________的损失.（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料.23.（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．以下描述中与光的折射现象有关的是（ ） A．形影相随，亲密无间 B．海市蜃楼，虚无缥缈 C．镜中生花，脱离实际 D．水中捞月，一无所得2．以下物理规律无法用实验直接验证的是（ ） A．牛顿第一定律 B．欧姆定律 C．光的反射定律 D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（） A．演奏前，调节小提琴的琴弦松紧可改变声音的响度 B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调 C．小提琴演奏的乐曲通过空气传入听从的耳朵 D．小提琴的音色和二胡的音色相同4．如题4图所示，加热－40℃的冰，下列说法正确的是（） A．BC段表示当前物体的状态仍是固体 B．冰的融化过程温度不变，说明熔化不需要吸热 C．水的沸腾过程温度不变，说明它的内能不变 D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．如题5图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g＝10N/kg）（）A．70N 热传递 B．70N 做功C．700N 热传递 D．700N 做功题5图6．如题6-1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．A、B两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个 B．2个 C．3个 D．4个题7-1图题7-2图二、填空题（本大题7小题，每空1分，共21分）8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒_________吸热所致．（均填物态变化名称）9．常见的物质由分子组成，分子由_______组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________力．10．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号．题10图题11-1图题11-2图11．如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为________V；将滑动变阻器的滑片P 向右移动时，电流表示数将________，电压表示数将_________．（后两空选填“变大”、“变小”或“不变”）12．如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________．（选填“向左”或“向右”）题12图题13图13．如图13图所示，要使R 1与R 2组成并联电路，应闭合开关______，若此时电流表A 1和A 2的实数之比为2：5，则R 1与R 2的电阻之比为______，R 1与R 2消耗的电功率之比为________．14．我国最新研发的63A 式轻型水陆两栖坦克的质量为24t ，它在陆地上行驶时与水平地面接触的总面积为8m 2，对地面的压强为________Pa ；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N ，排开水的体积为___________m 3．（，g ＝10N/kg ）33/100.1m kg ⨯=水ρ三、作图题（共7分）15．（1）如题15-1图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L ．（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．题15-1图题15-2图 题15-3图 .四、实验题（本大题共3小题，共20分）16．（6分）（1）如题16-1图甲所示，圆形物体的直径是_____cm ，如题16-1图乙所示，秒表的读数为_____s ．题16-1图 甲 题16-1图 乙（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到_______个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出浮力F 浮随时间t 变化的大致图象．甲乙题16-2图题16-3图（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格．（物理量和单位均可采用文字或符号说明）17．（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示．题17-1图（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________．（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________．（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动．（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）．①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度题17-2图（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N．（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）．①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18．（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____．（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）题18-1图题18-2图.（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线．题18-3图题18-4图（4）对实验数据进行分析，归纳出结论是____________________________．五、计算题（本大题共2小题，共13分）19．（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t 的重物匀速提起24m时，用时100s．（g＝10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）题19图20．（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示．（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1或R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．题20-1图题20-2图六、综合能力题（本大题共3小题，共18分）21．（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”．这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具．题21-1图题21-2图题21-3图（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．（2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量．（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________．（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶．22．（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P ＝UI 中发电机的功率不变效应，若提高输电线路中的电压U ，那么线路中的电流I 一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P ＝I 2R ，所以采用输电线的电阻要尽量小．如果线路中电流降低到原来的，那么线路21中损失的热功率就减少为原来的，因此提高电压可以很有效地降低输电线路中的热功率损失．41（1）若采用110kV 的超高压输送电能，输电线路的电流I 1＝_____，输电线路损失的热功率P t ＝______W ，其与发电厂输出电功率P 0之比P 1：P 0＝_______．（2）若采用1100kV 超高压输送电能，输电线路损失的热功率P 2＝______W ，其与高压输送电能损失的热功率P t 之比P 2：P 1＝_______．所以采用超高压远距离输电可以大大降低输电线路的______________的损失．（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料．23．（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km 圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1.以下描述中与光的折射现象有关的是（）A.形影相随，亲密无间B.海市蜃楼，虚无缥缈C.镜中生花，脱离实际D.水中捞月，一无所得2.以下物理规律无法用实验直接验证的是（）A.牛顿第一定律B.欧姆定律C.光的反射定律D.焦耳定律3.音乐会上小提琴演奏乐曲时，下列说法正确的是（）A.演奏前，调节小提琴的琴弦松紧可改变声音的响度B.演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C.小提琴演奏的乐曲通过空气传入听从的耳朵D.小提琴的音色和二胡的音色相同4.如题4图所示，加热-40C o的冰，下列说法正确的是（）A.BC段表示当前物体的状态仍是固体B.冰的融化过程温度不变，说明熔化不需要吸热C.水的沸腾过程温度不变，说明它的内能不变D.由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5.如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）A.70N热传递B.70N做功C.700N热传递D.700N做功6.如题6-1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）A.电源电压是9VB.定值电阻R的阻值是6ΩC.滑动变阻器的阻值范围是0～18ΩD.若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7.A、B两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A.1个B.2个C.3个D.4个二、填空题（本大题7小题，每空1分，共21分）8.夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒____吸热所致.（均填物态变化名称）9.常见的物质由分子组成，分子由_____组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在______力.10.汽车GPS导航仪与通讯卫星之间通过_______来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号.11.如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为___V；将滑动变阻器的滑片P向右移动时，电流表示数将_____,电压表示数将______.（后两空选填“变大”、“变小”或“不变”）12.如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上.闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________.（选填“向左”或“向右”）13.如图13所示，要使R1与R2组成并联电路，应闭合开关______，若此时电流表A1和A2的实数之比为2：5，则R1与R2的电阻之比为______，R1与R2消耗的电功率之比为________.14.我国最新研发的63A式轻型水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为8m2，对地面的压强为________Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N ，排开水的体积为___________m3.（33/100.1m kg ⨯=水ρ，g=10N/kg ）三、作图题（共7分）15.（1）如题15-1图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L.（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座.四、实验题（本大题共3小题，共20分）16.（6分）（1）如图16-1图甲所示，圆形物体的直径时_____cm ，如题16-1图乙所示，秒表的读数为_____s.（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到___个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出浮力浮F 随时间t 变化的大致图象.（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格.（物理量和单位均可采用文字或符号说明）17.（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示.（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________.（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________.（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动.（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）.①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N.（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）.①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18.（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P 做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线.（4）对实验数据进行分析，归纳出结论是____________________________.五、计算题（本大题共2小题，共13分）19.（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3103 W ，当它把质量为1t 的重物匀速提起24m 时，用时100s.（g=10N/kg ）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB 长为20m ，吊起重物时B 端的配重质量为4t ，为使起重机不翻倒，则OB 长为多少？（不计摩擦和起重机自重）20.（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示.（设电源电压保持不变），求：（1）电源电压U 是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻Rx 替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx 替换的是电阻R1或R2.（4）此时替换后电流表示数减少了0.3A ，求未知电阻Rx 的阻值.六、综合能力题（本大题共3小题，共18分）21.（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”.这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具.（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦.（2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量.（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________.（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶.22.（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力.根据P=UI 中发电机的功率不变效应，若提高输电线路中的电压U ，那么线路中的电流I 一定会减小，反之亦然.输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P=I2R ，所以采用输电线的电阻要尽量小.如果线路中电流降低到原来的21，那么线路中损失的热功率就减少为原来的41，因此提高电压可以很有效地降低输电线路中的热功率损失.（1）若采用110kV的超高压输送电能，输电线路的电流I1=_____，输电线路损失的热功率Pt=______W，其与发电厂输出电功率P0之比P1：P0=_______.（2）若采用1100kV超高压输送电能，输电线路损失的热功率P2=______W，其与高压输送电能损失的热功率Pt之比P2：P1=_______.所以采用超高压远距离输电可以大大降低输电线路的______________的损失.（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料.23.（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷参考答案与试题解析一、单项选择题（本大题7小题，每题3分，共21分）1．（3分）以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
【解答】解：A、影子是光沿直线传播形成的，故A不符合题意；B、海市蜃楼是光在不均匀的大气中发生光的折射形成的，故B符合题意；C、镜中生花是指花在镜子中成像，属于平面镜成像，是光的反射形成的，故C 不符合题意；D、水中捞月是指月在“镜子”中成像，属于平面镜成像，是光的反射形成的，故D不符合题意。
故选：B。
【点评】此题通过几个词语考查学生对光的折射、光的直线传播、光的反射的理解，解题的关键是理解词语反应的物理情境，一定程度上考查了学生的语文知识，在学习过程中要善于利用所学知识解释有关现象。
2．（3分）以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律【分析】明确各个定律的特点以及理想实验的应用即可正确解答本题。
【解答】解：A、一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态，这就是牛顿第一定律；然而我们周围的物体，都要受到力的作用，因此不可能用实验来直接验证牛顿第一定律，而是在实验和推理的基础上总结得出的；故A符合题意；B、欧姆定律：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比；欧姆定律是在大量实验基础上总结得出的，故B不符合题意；C、光的反射定律：反射光线、入射光线、法线在同一平面内；反射光线、入射光线分居于法线两侧；反射角等于入射角。
2018年广东省中考物理试卷及答案(Word图文清晰版)2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2．以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听从的耳朵D．小提琴的音色和二胡的音色相同4．如题4图所示，加热－40℃的冰，下列说法正确的是（）与电流表示数I的变化关系如题6-2图所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．A、B两种实心物体的质量与体积的关系如题7-1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个题7-1图题7-2图二、填空题（本大题7小题，每空1分，共21分）8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒_________吸热所致．（均填物态变化名称）9．常见的物质由分子组成，分子由_______组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在________力．10．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是________信号．题10图题11-1图题11-2图11．如题11-1图所示，闭合开关时，电压表示数如题11-2图所示为________V；将滑动变阻器的滑片P向右移动时，电流表示数将________，电压表示数将_________．（后两空选填“变大”、“变小”或“不变”）12．如题12图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大”、“变小”或“不变”），方向水平________．（选填“向左”或“向右”）题12图题13图13．如图13图所示，要使R1与R2组成并联电路，应闭合开关______，若此时电流表A1和A2的实数之比为2：5，则R1与R2的电阻之比为______，R1与R2消耗的电功率之比为________．14．我国最新研发的63A式轻型水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为8m2，对地面的压强为________Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N，排开水的体积为___________m3．（33/ρ，g＝10N/kg）=⨯kg0.1m10水三、作图题（共7分）15．（1）如题15-1图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L．（2）如题15-2图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题15-3图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座．题15-1图题15-2图题15-3图.四、实验题（本大题共3小题，共20分）16．（6分）（1）如题16-1图甲所示，圆形物体的直径是_____cm，如题16-1图乙所示，秒表的读数为_____s．题16-1图甲题16-1图乙（2）如题16-2图甲所示，实心物体被绳子拉着浸没在水中，此时它受到_______个力的作用；剪断绳子后该物体运动直至静止，请在题16-2图乙中画出随时间t变化的大致图象．浮力F浮甲乙题16-2图题16-3图（3）利用太阳光测量两块凸透镜的焦距，请在题16-3图中的虚线框内设计测量焦距的实验记录表格．（物理量和单位均可采用文字或符号说明）17．（7分）在探究“阻力对物体运动的影响”的实验中，如题17-1图所示．题17-1图（1）让同小车从斜面上同一位置由静止开始下滑，目的是________________．（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力最_________．（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_______运动．（4）如图题17-1图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_______关系（选填序号）．①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度题17-2图（5）如题17-2图所示，用弹簧测力计水平拉着木块在长木块上做匀速直线运动，此时测力计的示数为_______N．（6）在不同水平面上用弹簧测力计水平拉着同一木块做匀速直线运动，可探究木块的___________关系（选填序号）．①滑动摩擦力的大小与接触面的粗糙程度；②滑动摩擦力的大小与压力大小；18．（7分）在“探究电流跟电压关系”的实验中：（1）如题18-1图所示，甲为_____，乙为_____．（选填“电流表”或“电压表”）（2）用笔画线代替导线将题18-2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．（导线不能交叉）题18-1图题18-2图.（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如题18-3图表所示，请根据该图表中数据在题18-4图中进行描点连线．题18-3图题18-4图（4）对实验数据进行分析，归纳出结论是____________________________．五、计算题（本大题共2小题，共13分）19．（6分）如题19图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t的重物匀速提起24m时，用时100s．（g＝10N/kg）求：（1）在这段时间内起重机提起重物做功的功率是多少？机械效率是多少？（2）若起重机AB长为20m，吊起重物时B端的配重质量为4t，为使起重机不翻倒，则OB长为多少？（不计摩擦和起重机自重）题19图20．（7分）如题20-1图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如题20-2图所示．（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1或R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．题20-1图题20-2图六、综合能力题（本大题共3小题，共18分）21．（5分）如题21-1图所示，2018年5月23日中央新闻报道，我国自行设计制造的新型磁悬浮列车工程样车运行试验取得成功，时速可达160公里以上，列车由于车体与轨道不接触、无摩擦，具有噪音低损耗小、易维护等优点，被誉为“零高度飞行器”．这种兼具高速与中低速磁浮交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具．题21-1图题21-2图题21-3图（1）磁浮列车是在车厢底部和轨道上分别安装了磁体，并使它们的同名磁极相互___________，车体与轨道不接触，无摩擦，列车能够在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．（2）如题21-2图所示，列车站台设计成中间高两边低的原因是：进站时列车由于____________要保持原来的运动状态冲上站台；从能量转换的角度来说，当列车出站时从高度较高的地方下行，它的____________，不用消耗过多的电能或化学能等能量．（3）如题21-3图所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是_____________________________________________．（4）小张乘坐列车时看见两旁的房屋迅速向东退去，则列车相对于地面正在向______________行驶．22．（7分）“西电东送”是将我国西部发电车发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小，反之亦然．输电线路的电能损耗主要是输电线电流热效应，输电线损失的热功率P＝I2R，所以采用输电线的电阻要尽量小．如1，那么线路中损失的热果线路中电流降低到原来的21，因此提高电压可以很有效地功率就减少为原来的4降低输电线路中的热功率损失．（1）若采用110kV的超高压输送电能，输电线路的电流I1＝_____，输电线路损失的热功率P t＝______W，其与发电厂输出电功率P0之比P1：P0＝_______．（2）若采用1100kV超高压输送电能，输电线路损失的热功率P2＝______W，其与高压输送电能损失的热功率P t之比P2：P1＝_______．所以采用超高压远距离输电可以大大降低输电线路的______________的损失．（3）若想使输电线路中的热功率损耗为零，还可以采用________做为输电线材料．23．（6分）阅读下列短文，回答问题，“天舟一号”与“天宫二号”成功对接我国自主研制的“天宫二号”空间实验室已于2016年9月15日发射成功“天宫二号”在距地面高度380km圆形轨道上绕地球匀速运行，绕地球一圈的运行时间是90分钟，“天舟一号”货运飞船于2017年4月20日由长征七号火箭成功发射升空，并于2017年4月22日与“天宫二号”首次自动交会对接成功，如题23-1图所示，为我国建立自己的空间站迈出了坚实的一步。
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．（3.00分）（2018•广东）以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2．（3.00分）（2018•广东）以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．（3.00分）（2018•广东）音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听众的耳朵D．小提琴的音色和二胡的音色相同4．（3.00分）（2018•广东）如图所示，加热﹣40℃的冰，下列说法正确的是（）A．BC段表示当前物体的状态仍是固体B．冰的熔化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．（3.00分）（2018•广东）如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）A．70N 热传递B．70N 做功 C．700N 热传递D．700N 做功6．（3.00分）（2018•广东）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V 7．（3.00分）（2018•广东）A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个 B．2个 C．3个 D．4个二、填空题（本大题7小题，每空1分，共21分）8．（3.00分）（2018•广东）夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒吸热所致。
2018年广州市中考物理试卷word版(含答案解析)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年广州市中考物理试卷word版(含答案解析)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年广州市中考物理试卷word版(含答案解析)(word版可编辑修改)的全部内容。
2018年广东省广州市中考物理试卷一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项最符合题意1．（3分）如图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”,前两位数是直径，后三位数是高度这型号电池高度为（）A．14mm B．145mm C．500mm D．50。
0mm2．（3分）静置的密封容器内只有氢气，若以o表示氢气分子，如图中最能代表容器内氢气分子分布的是( ）3．(3分)吉他上的弦绷紧时发声的音调比它不紧时高,则绷紧的弦发声比它不紧时( ）A．振幅一定更大B．振幅一定更小C．振动频率一定更低D．每秒内振动次数一定更多4．（3分）对比如图中我国2017年发电量和2030年预测发电量，预测( ）A．火电发电量将减少B．水电发电量将增加C．我国将以核能发电为主D．风电发电量占总发电量的比例将减小5．（3分)如图所示，通电导线a、b固定不动,左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（)A．F a、F b方向相反B．F a、F b方向相同C．F a、F b方向相反D．F a、F b方向相同6．（3分）如图所示金属球使小芳带电,则小芳（）A．得到电子B．失去电子C．得到原子核D．相互排斥的头发带上同种电荷7．（3分）如图所示，OQ是水平地面，物体在水平拉力作用下从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1;PQ段拉力F2为200N，F2做的功为W2,功率为P2．则（）A．W1＞W2 B．W1＜W2 C．P1＞P2 D．P1＜P28．（3分)如图所示,水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态G甲＞G乙．甲受到的摩擦力（）A．大于5N B．等于5NC．大于乙受到的摩擦力D．等于乙受到的摩擦力9．（3分）物质M通过吸、放热，出现三种不同物态，如图所示,甲、乙、丙物态依次为（）A．固、液、气B．气、液、固C．气、固、液D．液、固、气10．（3分）如图所示，甲、乙两个质量不同的小球从相同高度静止释放，甲球下落过程中经过P、Q两点,忽略空气阻力,下列说法正确的是（）A．着地瞬间，两球的动能相等B．甲球在P点和Q点的机械能相等C．释放瞬间，两球的重力势能相等D．从释放到着地，两球所受重力做的功相等11．(3分）向前直线行驶的车内,小明给小芳连拍两张照片如图所示拍照过程中车可能（）A．向西加速 B．向东加速 C．向西减速 D．向东减速12．（3分）将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。
(完整word)2018年广东省中考物理试卷及答案(Word图文清晰版)(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word)2018年广东省中考物理试卷及答案(Word图文清晰版)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word)2018年广东省中考物理试卷及答案(Word图文清晰版)(word版可编辑修改)的全部内容。
2018年广东省中考物理试卷一、单项选择题（本大题7小题，每题3分，共21分）1．以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花,脱离实际D．水中捞月,一无所得2．以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是( ）A．演奏前,调节小提琴的琴弦松紧可改变声音的响度B．演奏时,用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听从的耳朵D．小提琴的音色和二胡的音色相同4．如题4图所示，加热－40℃的冰，下列说法正确的是（）A．BC段表示当前物体的状态仍是固体B．冰的融化过程温度不变,说明熔化不需要吸热C．水的沸腾过程温度不变,说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．如题5图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫,此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g＝10N/kg)（）A．70N 热传递B．70N 做功 C．700N 热传递D．700N 做功题5图6．如题6-1图所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从b端滑到a端,电压表示数U与电流表示数I的变化关系如题6—2图所示，下列说法正确的是（ ) A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0,电压表示数为9V7．A、B两种实心物体的质量与体积的关系如题7—1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则题7-2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个题7-1图题7-2图二、填空题（本大题7小题，每空1分，共21分）8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气_______形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水________吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒_________吸热所致．（均填物态变化名称)9．常见的物质由分子组成,分子由_______组成；夏日荷花盛开飘来阵阵花香，这是_________________现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠,表明分子之间存在________力．10．汽车GPS导航仪与通讯卫星之间通过________来传递信息，其中真空中的传播速度为_________m/s；如题10图所示是表示音频、视频和射频三种信号的波形示意图,频率最高的是________信号．题10图题11-1图题11-2图11．如题11—1图所示,闭合开关时，电压表示数如题11—2图所示为________V；将滑动变阻器的滑片P向右移动时,电流表示数将________，电压表示数将_________．（后两空选填“变大”、“变小”或“不变”)12．如题12图所示，条形磁铁放在水平木桌上,电磁铁右端固定并与条形磁铁在同一水平面上．闭合开关S，当滑动变阻器的滑片P逐渐向右移动时,条形磁铁仍保持静止，此时电磁铁的左端为_____极，条形磁铁受到的摩擦力______（选填“变大"、“变小”或“不变”）,方向水平________．(选填“向左”或“向右”）题12图 题13图 13．如图13图所示，要使R 1与R 2组成并联电路,应闭合开关______,若此时电流表A 1和A 2的实数之比为2：5，则R 1与R 2的电阻之比为______，R 1与R 2消耗的电功率之比为________．14．我国最新研发的63A 式轻型水陆两栖坦克的质量为24t ，它在陆地上行驶时与水平地面接触的总面积为8m 2,对地面的压强为________Pa;坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力时______N ，排开水的体积为___________m 3．（33/100.1m kg ⨯=水ρ,g ＝10N/kg ）三、作图题（共7分)15．（1）如题15—1图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L ．(2）如题15—2图所示，光线经过平面镜反射后射向凹透镜,请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数．（3）如题15-3图所示，①请将图中“光控开关"、“声控开关"和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮;②安装一个不受开关控制的三孔插座．题15—1图 题15-2图 题15-3图 。
2018年广东省物理中考试题一、单选题1．以下描述中与光的折射现象有关的是（）A．形影相随，亲密无间B．海市蜃楼，虚无缥缈C．镜中生花，脱离实际D．水中捞月，一无所得2．以下物理规律无法用实验直接验证的是（）A．牛顿第一定律B．欧姆定律C．光的反射定律D．焦耳定律3．音乐会上小提琴演奏乐曲时，下列说法正确的是（）A．演奏前，调节小提琴的琴弦松紧可改变声音的响度【B．演奏时，用力拉紧小提琴的同一琴弦可提高声音的音调C．小提琴演奏的乐曲通过空气传入听众的耳朵D．小提琴的音色和二胡的音色相同4．如图所示，加热-40的冰，下列说法正确的是（）A．BC段表示当前物体的状态仍是固体B．冰的融化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小5．如图所示，70kg的消防员沿着钢管匀速下滑时感到手心发烫，此时受到钢管对他的摩擦力大小和导致手心内能改变的方式是（g=10N/kg）（）A．70N 热传递B．70N 做功[C．700N 热传递D．700N 做功6．如1图，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V7．A、B两种实心物体的质量与体积的关系如1图所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则2图的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个二、填空题8．夏日炎炎，小东从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气形成；他在游泳池游泳后走上岸感觉到有点冷是由于身上的水吸热所致；他买了冰棒含嘴里过了一会感觉到凉快是由于冰棒吸热所致.（均填物态变化名称）—9．常见的物质由分子组成，分子由组成；夏日荷花盛开飘来阵阵花香，这是现象；清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在力.10．汽车GPS导航仪与通信卫星之间通过来传递信息，其在真空中的传播速度为m/s；如图所示是表示音频、视频和射频三种信号的波形示意图，频率最高的是信号．11．如图，闭合开关时，电压表示数如图所示为V；将滑动变阻器的滑片P向右移动时，电流表示数将,电压表示数将.（后两空选填“变大”、“变小”或“不变”）12．如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上.闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为极，条形磁铁受到的摩擦力（选填“变大”、“变小”或“不变”），方向水平.（选填“向左”或“向右”）13．如图所示，要使R1与R2组成并联电路，应闭合开关，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为，R1与R2消耗的电功率之比为．14．我国最新研发的63A式轻型水陆两栖坦克的质量为24t，它在陆地上行驶时与水平地面接触的总面积为8m2，对地面的压强为Pa；坦克的前部和后部各装有一个浮控箱，当坦克在水面上浮渡时，它受到的浮力是N，排开水的体积为m3。
专题五阅读信息题(6分)广东省卷10年中考真题精选(2007～2016)1. (2016省卷23，6分)阅读短文，回答问题．压力传感器压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将被测量的压力信号转化成电压信号．电阻应变式压力传感器的原理如图甲所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片．应变片结构如图乙所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上．当应变片被拉长时，金属电阻丝同时被拉长，电阻丝的电阻变大，反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小．当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩．如果上、下金属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U1，下应变片引线间两端电压为U2，传感器可以通过输出两个电压的差值U(U＝U1－U2)来反映压力F的大小．甲乙第1题图请回答下列问题：(1)当应变片被拉长时，金属电阻丝的电阻会变大，原因是__________________________________．(2)当金属梁没有受到压力时，由于___________________，所以U1＝U2，U＝0.(3)当金属梁受力向下弯曲时，U1________，U2________(选填“变大”、“变小”或“不变”)．2. (2015省卷21，6分)阅读短文，回答问题．双触点干簧管双触点干簧管是一种磁控开关，结构如图甲所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成．A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触．当绕在干簧管上的线圈通电时，如图乙所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触．而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触．请回答下列问题：(1)在图乙中，若要使螺线管的左端为N极，则电源左端是________极．(2)簧片A、B和C所对应的材料可能是________(填写序号)．①铁、铁、铜②铜、铝、铁③铜、铁、铁④镍、铁、铝(3)当B的端点与C的端点接触时，簧片B具有________势能．(4)如图丙所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电．甲乙丙第2题图3. (2014省卷22，6分)阅读下面的短文，回答问题．半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正、负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气放出热量，铜片B会从空气吸收热量，由于单个制冷单元制冷量很小，为了满足实际需要，需要多个制冷单元同时工作．请回答下列问题：第3题图(1)如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱_______，铜片B置于电冰箱_______(前两空均选填“箱内”或“箱外”)，这就是半导体电冰箱的工作原理，若将图中电源换成交流电源，此时电冰箱能否正常制冷？答：________．(2)若将图中P型半导体与N型半导体位置互换，其他条件不变，则铜片A上表面空气的温度将________．若将图中电源正、负极互换，其他条件不变，则铜片B表面空气的温度将________．4. (2013省卷23，6分)阅读下面短文，回答问题．热电偶把两种不同材料的导线(如铁线和铜钱)组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关，跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．第4题图请回答下列问题：(1)如图所示：①其他条件不变，只将铁丝换成铜丝，电路电流________；②其他条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________；③其他条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流________(以上均选填“变大”、“变小”、“不变”或“变为零”)．(2)这样的热电偶实际上是一个电源，它的电能是由________能转化而来．(3)热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成________(写出一种应用)．5. (2012省卷23，6分)阅读下面短文，回答问题．空气能热水器空气能热水器(如图甲)是吸收空气的热能来制造热水的装置，其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间的循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A. 液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器中迅速汽化，并从空气中吸收热能．B. 制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C. 在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化．制冷剂依此不断循环流动，使水的温度不断上升．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能(Q)与压缩机等电器消耗的电能(W)的比值．能效比越高，说明热水器的制热效果越好．第5题图请回答下列问题：(1)制冷剂在 ________中汽化，在________中液化．(2)制冷剂在工作循环过程中，将________中的热能不断地“搬运”至________中．(3)某品牌空气能热水器正常工作时的参数如下：从表格中的数据可知，该空气能热水器正常工作1 h可产生的热水的体积为________L [水的比热容为4.2×103 J/(kg·℃)，水的密度为1.0×103 kg/m3]．6. (2009省卷23，6分)阅读短文，回答问题．热管如图甲是青藏铁路通过“千年冻土”区的照片，照片中插在路基两旁的一排碗口粗细的是热管(还有一部分埋在路基下面)，这是为了解决“冻土”区路基在温度过高时会变得松软不牢固，采取的其中一种方法．热管是一根两端封闭的金属管(如图乙是管内物质物态变化的示意图)，管内充有容易汽化的液体，上方一端处在温度较低的地方，下方一端处在温度较高的地方，当它的下方一端受热时，里面的液体会吸热而汽化，蒸气跑到温度低的上方一端时放热而液化，液化后的液体通过重力作用(或其它途径)又回到受热的下方一端，如此循环往复，热管就相当于一个天然“制冷机”．甲乙第6题图(1)热管里面发生的物态变化是________和________．(2)当热管“制冷”时，上方一端的温度________下方一端的温度，此时，热管把从高温处吸收的________“搬到”低温处放出，当上方的温度和下方的温度相同时，热管________(以上均选填以下其中一个数字序号：①停止“制冷”；②开始“制冷”；③热量；④温度；⑤高于；⑥低于)．7. (2008省卷22，6分)阅读下面短文，回答问题．会发光的电磁翘翘板小明制作了如图甲所示的电磁翘翘板参加学校的科技节活动．该电磁翘翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁，塑料管外绕有金属丝作为线圈，在线圈两端并联两只发光二极管，其电路如图乙所示．二极管具有单向导电性，电流只能从二极管的正极流入，负极流出，演示时，将塑料管上下翘动，磁铁便在线圈中左右移动，相当于线圈导体在磁场中做切割磁感线运动，这时会看见两只发光二极管轮流发光．第7题图请回答下列问题：(1)电磁翘翘板中发光二极管轮流发光是根据____________原理工作的，__________也是根据这一原理工作的(选填“电动机”或“发电机”)．(2)电磁翘翘板上下翘动时，为什么发光二极管会轮流发光？2017备考猜押1. 阅读短文，回答问题．电磁炮电磁炮是利用电磁发射技术制成的一种先进动能杀伤武器．与传统大炮将火药燃气压力作用于弹丸不同，电磁炮是利用力来对金属炮弹进行加速，使其达到打击目标所需的动能，与传统的火药推动的大炮相比，电磁炮可大大提高弹丸的速度和射程．如果说到电磁炮的基本原理其实并不神秘．不过是在弹丸中产生一个电流，在发射轨道上产生一个强磁场．由于不用火药，因而减小了发射成本和暴露目标的危险性．电磁炮不仅用于军事用途，科学家甚至设想应用这一原理发射卫星呢．(1)电磁炮是利用电流在磁场中__________的原理工作的，这与我们学习过的________工作原理是一样的．(2)电磁炮发射过程中，将电磁能转化为________能．(3)简述电磁炮发射成本低和暴露危险小的理由：____________________________________________．2. (2016汕头澄海区一模)阅读短文，回答问题．巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d(三层膜厚度均相同)的关系如图甲所示.1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．第2题图(1)以下两种金属组成的三层复合膜可发生“巨磁电阻效应”的是________．A. 镍、铬B. 铜、银C. 铜、铬D. 铁、镍(2)对铁、铬组成的复合膜，当膜层厚度是2.2 nm时，这种复合膜电阻________(选填“具有”或“不具有”)“巨磁电阻效应”．(3)“新型读出磁头”可将微弱的磁信息转化为________信息．(4)铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0________(选填“大”或“小”)得多．(5)图乙是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将铁、铬复合膜制成的“新型读出磁头”组成题图乙所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是________．3. 阅读短文，回答问题．电饭锅中的磁钢限温器电饭锅是生活中常见的用电器，它是利用感温磁钢(软磁体)的磁性随温度的变化而变化的特性来设计的，这样可以限制煮饭过程中的最高温度．感温磁钢的磁性随着本身温度作非线性变化，其特性曲线如图甲所示，磁钢限温器结构如图乙所示，它主要由感温磁钢、永磁体和弹簧构成，感温磁钢及其外套、内锅由弹簧支撑．感温磁钢与受热面固定在一起，受热面直接把热量传递给锅底．煮饭时用手按按钮开关，通过杠杆AOC使永磁体和感温磁钢吸合，在吸力作用下永磁体不会落下，金属触点闭合，电路接通，加热元件开始发热，当饭煮熟后，温度继续上升，当升高到某一温度时，永磁体落下，通过杠杆CBO使触点分开，加热元件停止发热，同时按钮开关跳起．第3题图(1)与铜导线相比，制作电饭锅加热元件的材料应具备的特性是________．A. 电阻较大，熔点较低B. 电阻较大，熔点较高C. 电阻较小，熔点较低D. 电阻较小，熔点较高(2)煮饭时用手按按钮开关，杠杆AOC属于________杠杆；饭煮熟后，永磁体落下，通过杠杆CBO使触点分开，杠杆CBO属于________杠杆(均选填“省力”、“费力”或“等臂”)．(3)在磁钢限温器工作过程中，感温磁钢的磁性急剧减弱是在________．A. 按下按钮开关时B. 加热升温过程中C. 按钮开关跳起时D. 降温过程中(4)永磁体落下时，感温磁钢的温度为________℃，永磁体下落过程中，感温磁钢对永磁体________(选填“有”或“没有”)磁力的作用．4. 阅读短文，回答问题．单摆单摆是能够产生往复摆动的一种装置，将无重细杆或不可伸长的细柔绳一端悬于一定点，另一端固结一个重小球，就构成单摆，单摆是一种理想的物理模型，它由理想化的摆球和摆线组成，单摆需要满足以下条件：摆线由质量不计、不可伸缩的细线提供；摆球密度较大，而且球的半径比摆线的长度小很多，并且满足偏角小于10°.如图甲是一个单摆模型，均匀小球中心到固定点的距离称为摆长，一般用L表示，把小球拉开一个小角度θ至A处，放开小球后，小球将沿着AOB的轨迹做往复运动，A、B两点为运动过程中的最高点．我们把O点称之为平衡位置，该点的速度最大，假如小球从A到O点时开始计时，那么小球按照O→B→O→A→O轨迹回到O时停止计时，这段时间我们称之为单摆的周期．单摆的周期也可看作小球从A点出发到下一次回到A点时经历的时间．小刚想探究单摆的周期与什么因素有关，他做了相关实验，实验数据如下：实验中小刚先用质量为50 g的小球做实验，然后换用100 g的小球重做实验．甲乙丙第4题图(1)图甲中，从能量角度看，小球从A 到O 是________能转化为________能．(2)从文中可看出，在误差允许范围内，可以判断与单摆周期一定无关的物理量是____________．(3)小刚在探究单摆周期的影响因素的过程中，除了用到图甲所示的器材，还需要的一个器材是________；他先测30个周期，再测一个周期，这样的好处是____________________．(4)夏天天气炎热，钟摆的摆杆容易因为热胀冷缩而变长，这样会导致时钟变________(选填“快”或“慢”)．5. (2016扬州)阅读短文，回答问题．空气净化器由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程(如图甲)是：脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附．此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环后变成洁净空气．第5题图洁净空气量(CADR)是反映其净化能力的性能指标，CADR 值越大，其净化效率越高．利用CADR 值，可以评估其在运行一定时间后，去除室内空气污染物的效果．按下列公式计算CADR ：CADR ＝2.3 V t(V ：房间容积； t ：空气净化器使房间污染物的浓度下降90%运行的时间．)(1)负电格栅板吸附灰尘的原理是__________________．(2)取出使用一段时间后的活性炭，可以闻到刺激性的气味，说明分子在__________________．(3)该空气净化器正常工作时的电流为________A.(4)某房间的使用面积为18 m 2，高度是3 m ．此空气净化器________(选填“能”或“不能”)在1小时内使房间污染物浓度下降90%.(5)可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6 V 恒定，R1为可变电阻，其阻值随二氧化碳浓度变化如图丙，R0为定值电阻，当浓度为0.031%时，电压表示数为1 V，则R0阻值为________Ω，当电压表示数大于3 V时，二氧化碳浓度大于________%，此时空气净化器会自动报警．6. 阅读下面短文，回答问题．电热膜电热膜是一种新型的电热器件，如图甲所示是一种常见的电热膜．电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图乙所示．电热膜通电工作时没有发红、炽热或发光现象的产生．它与被加热的物体直接接触，产生的热量很快传给被加热物体，所以电热膜本身的温度并不太高，不易氧化，使用寿命长．在制造电热膜时，会出现不同区域的导电墨线厚度不均匀的现象，厚的导电墨线电阻小．导电墨线的电阻随温度变化的关系如图丙所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重的发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．第6题图(1)电热膜取暖器工作时，室内空气温度升高是通过 ________ 方式增加空气内能的．(2)某根导电墨线的局部导电材料脱落，如图丁中A部分，这根导电墨线的电阻会( )A. 变大B. 变小C. 不变D. 以上三种情况均有可能(3)与传统的电热丝加热器相比，电热膜取暖器的发热效率高，原因是__________________________．(4)将图戊中一块电热膜接入电路，正常工作时金属导线中A、B处电流分别为I A和I B，则I A________I B(选填“＞”、“＜”或“＝”)．(5)电热膜不会因厚度不均而出现局部过热的现象，原因是________________________________________________________________________．7. 阅读材料，回答问题．核电站发电第7题图在常规化石能源非常紧缺的今天，核能受到越来越高度的重视，如今美国电力需求的21%是来自核电．核电站的大体组成如图所示，核材料在原子反应堆中发生核反应产生大量的热能，冷却剂将这些热能带到热交换器将水变成水蒸气，水蒸气推动蒸汽轮机，蒸汽轮机带动发电机发电，最终实现了核能到电能的转换．(1)从能源的分类来看，核能是属于________(选填“一次能源”或“二次能源”)．(2)发电机发电时是让线圈在________中旋转而产生电流，这种现象在物理学中称之为________现象．(3)核电站的能量来自于原子核的________变反应．(4)核电站的核废料具有________性，对环境会造成相当大的危害，因此要将核废料深埋到人迹稀少的沙漠地带，在开发新能源时，如何保护环境是人类面临的一大课题．8. (2016盐城)阅读短文，回答问题．干爽与潮湿水面上方同时进行着两种相反的过程：一方面，水分子从液面飞出来；另一方面，有的水分子撞到水面又回到水中．一瓶矿泉水喝了一半后，把瓶盖拧紧，随着水的不断蒸发，水面上方的水分子数目不断增多，回到水中的水分子也逐渐增多．最后，当气态水分子的数量增大到一定程度时，在相同时间内回到水中的水分子数等于从水面飞出的水分子数．这时，水蒸气的密度不再增大，水蒸气产生的压强就不变，水也不再减少，水与水蒸气间达到平衡状态，蒸发停止．处于平衡状态的水蒸气叫做水的饱和汽，在一定温度下，水的饱和汽的压强是一定的，这个压强叫做水的饱和汽压p s ，p s 随温度变化而变化，温度升高时，液体分子运动加剧，单位时间内从液面飞出的分子数增多，原来的平衡被破坏，液体继续蒸发；水蒸气的压强继续增大，直至达到新的平衡．影响蒸发快慢以及人们对干爽与潮湿感受的因素，是空气中水蒸气压强p 1与同一温度下水的饱和汽压p s 的比值(p 1p s )．因此，人们用R h ＝p 1p s来描述空气的潮湿程度，R h 越小，人体表面的水分蒸发得越快，感觉干爽；R h 越大，人体表面的水分蒸发得越慢，人就越到潮湿．(1)水蒸发时，________(选填“有”或“没有”)水分子从空气进入水中．(2)下列能表示水的饱和汽压随温度变化关系的图像是________．(3)文中半瓶矿泉水上方形成了水的饱和汽，下列描述正确的是________．A. 水分子不再从水面飞出B. 水蒸气的压强小于该温度下水的饱和汽压C. 温度升高时，水蒸气的压强增大D. 温度升高，水面上方再次形成饱和汽后，从水中飞出的分子数大于回到水中的(4)6月1日，我市早晨6时气温为15 ℃，R h ＝0.96；下午14时气温为25 ℃，若当天空气中水蒸气的压强p 1保持不变，则下列判断正确的是________．A. 下午14时R h 可能大于1B. 下午14时R h 一定小于0.96C. p 1大于15 ℃时水的饱和汽压D. 人感觉下午14时比早晨6时潮湿(5)用短文中知识，解释在潮湿天气里湿衣服不容易晾干的原因．答__________________________．9. 如图是中山市某小区利用太阳能给LED 路灯供电的自动控制电路的原理示意图．其中，R 是光敏电阻，此光敏电阻的阻值R 、流过线圈电流I 与光照度E (单位勒克斯，符号lx)之间的几次实验数据如下表所示；当线圈A中的电流I≥30.0 mA时，动触点D与静触点G、H接触．第9题图(1)(2)白天，太阳能电池板将________能转化为________能，这种能量通过再次转化储存在大容量蓄电池内．傍晚，当光照度E小于________lx(勒克斯)时，路灯开始工作．(3)请用铅笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉)．(4)一只功率为6 W的LED灯，通电后其发光亮度相当于30 W的日光灯．某间教室有12盏30 W的日光灯，每天平均使用5 h，如果能用6 W的LED灯进行照明，则一个月(按30天计算)可节约电能________kW·h.10. 阅读短文，回答问题．电动自行车调速系统常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成．霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大．在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的距离发生改变，使U0发生变化．控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压U K，控制开关K的通断，当U1小于U0时，U K＝1 V，图甲中开关K闭合；U1大于U0时，U K ＝0，开关K断开．正常行驶时，电动自行车U1的大小随时间周期性变化，如图乙所示，控制器输出的U K使开关交替通断，每分钟约一万次．当U0增大，每次开关K闭合与断开时间的比值就增大，电动机的转速与每次开关K闭合与断开时间的比值相对应．第10题图(1)电动自行车在行驶过程中主要的能量转化情况与下列哪种相同？( )A. 发电机B. 扬声器C. 话筒D. 电热水壶(2)当控制电压U K＝0时，电动机中________(选填“有”或“无”)电流通过．(3)如图丙所示，将霍尔传感器从条形磁铁的S极附近水平移动到N极附近．在此过程中，霍尔传感器产生电压的变化情况是________________．(4)图丁中折线A和直线B分别是U1和U0随时间变化的关系图线，在图戊中画出U K随时间变化的关系图线．(5)电动自行车在行驶过程中，转动手柄旋转套后，车速增大，与转动前相比，下列判断正确的是____________．A．霍尔传感器产生的电压U0减小 B．磁铁与霍尔传感器的距离减小C．每次K闭合与断开时间之比变小 D．每次K闭合与断开时间之和变大11. 阅读短文，回答问题．垃圾发电填埋是目前全球垃圾处理的主要方式，传统的垃圾处理方式是将垃圾集中填埋，让其自行发酵．在发酵过程中会产生二氧化碳和甲烷等废气，易造成常规污染，还可能带来温室效应，甚至有爆炸的危险．垃圾填埋气发电厂将垃圾填埋后，采用科学方法使其发酵，并把产生的填埋气收集起来用于发电．因此，垃圾填埋气和太阳能、风能一样，是一种可再生能源，不仅解决了垃圾填埋场安全和污染问题，也可产生显著的经济效益，同时减少温室气体的排放．目前，某市正在选址建设垃圾填埋场，垃圾填埋气发电将缓解卧室的用电问题，同时也能解决环境污染问题．(1)传统的垃圾填埋处理方法的缺陷有：①__________________、②______________等．(2)将填埋气收集起来用于发电，是将这些垃圾的化学能最终转化为________能；垃圾填埋气是一种________能源(选填“可再生”或“不可再生”)．(3)请谈谈你在节能减耗、环境保护方面做了哪些实事①______________、②______________．(写出两点)12. 阅读短文，回答问题．红外线防盗报警器红外线防盗报警器是利用红外线工作的防盗报警器装置，主要是由红外发射器、红外接收器、喇叭组成(如图)．其原理是：红外发射器发出一束较强的红外线，红外接收器可接收红外线，当盗贼遮挡在红外线发射器和红外接收器间，即挡住红外线，此时红外接收器无法接收到红外线，便驱动喇叭报警，从而达到防盗的目的．第12题图(1)红外线是人眼看不见的光，具有显著的________效应，在真空中的传播速度为________m/s.(2)红外线发射器发出的一束较强的红外线是沿________传播的．(3)红外线________(选填“能”或“不能”)穿透人体．(4)红外线看不见，摸不着，你怎样说明红外发射器和接收器间是否有红外线？请简述的你方法： ______________________．(5)红外线在日常生活中有着广泛的应用，请你列举一例：________．13. 阅读短文，回答问题．蛟龙号载人潜水器如图所示，“蛟龙号”载人深潜器是我国首台自主设计、研制的作业型深海载人潜水器，设计最大下潜深度为7 000米级，是目前世界上下潜最深的作业型载人潜水器．“蛟龙号”，长、宽、高分别是8.2米、3.0米与3.4米，其体积为50 m3，最大速度。
