RCS-9611A_ST馈线保护测控装置技术使用说明书南瑞继保电气有限公司2004年3 月RCS-9611A_ST馈线保护测控装置1 基本配置及规格：1.1基本配置RCS-9611A_ST是适用于汕头地区特有重合闸方式的馈线保护测控装置。
可在开关柜就地安装。
保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸后加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。
测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲电度输入。
1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差+15％，-20％交流电压： 100/3V，100V交流电流： 5A，1A频 率： 50Hz1.2.2 功 耗交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 定时限过流：电流定值： 0.1In～20In时间定值： 0～100S定值误差： < 5％② 重合闸重合闸时间： 0.1～9.9S定值误差： < 5％③ 低周减载低周定值： 45Hz～50Hz低压闭锁： 10V～90Vdf/dt闭锁： 0.3Hz/s～10Hz/s定值误差： < 5％其中频率误差： < 0.01Hz④ 遥测量计量等级： 电流 0.2级其他： 0.5级⑤ 遥信分辨率： <2ms信号输入方式： 无源接点装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A_ST2.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

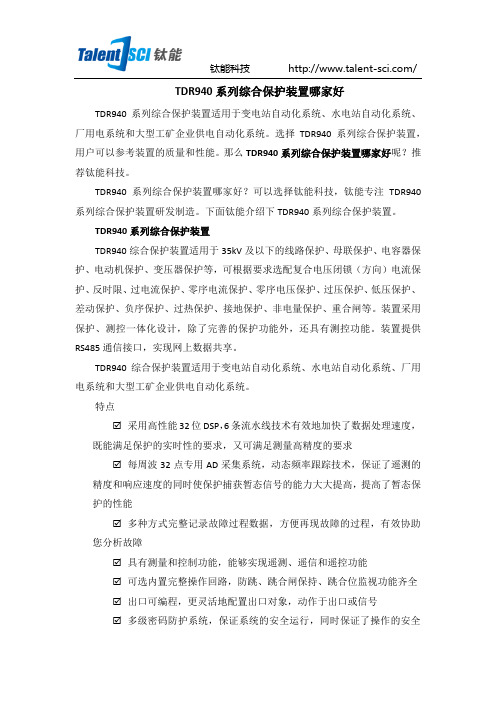

TDR940系列综合保护装置哪家好TDR940系列综合保护装置适用于变电站自动化系统、水电站自动化系统、厂用电系统和大型工矿企业供电自动化系统。
选择TDR940系列综合保护装置，用户可以参考装置的质量和性能。
那么TDR940系列综合保护装置哪家好呢？推荐钛能科技。
TDR940系列综合保护装置哪家好？可以选择钛能科技，钛能专注TDR940系列综合保护装置研发制造。
下面钛能介绍下TDR940系列综合保护装置。
TDR940系列综合保护装置TDR940综合保护装置适用于35kV及以下的线路保护、母联保护、电容器保护、电动机保护、变压器保护等，可根据要求选配复合电压闭锁（方向）电流保护、反时限、过电流保护、零序电流保护、零序电压保护、过压保护、低压保护、差动保护、负序保护、过热保护、接地保护、非电量保护、重合闸等。
装置采用保护、测控一体化设计，除了完善的保护功能外，还具有测控功能。
装置提供RS485通信接口，实现网上数据共享。
TDR940综合保护装置适用于变电站自动化系统、水电站自动化系统、厂用电系统和大型工矿企业供电自动化系统。
特点☑采用高性能32位DSP，6条流水线技术有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求☑每周波32点专用AD采集系统，动态频率跟踪技术，保证了遥测的精度和响应速度的同时使保护捕获暂态信号的能力大大提高，提高了暂态保护的性能☑多种方式完整记录故障过程数据，方便再现故障的过程，有效协助您分析故障☑具有测量和控制功能，能够实现遥测、遥信和遥控功能☑可选内置完整操作回路，防跳、跳合闸保持、跳合位监视功能齐全☑出口可编程，更灵活地配置出口对象，动作于出口或信号☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性☑丰富的在线帮助系统，无需说明书也可轻松使用装置☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上☑与GPS实现软、硬件同时对时，保证了很高的系统统一时钟☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖☑高抗干扰、抗震动性能，宽温设计，满足就地安装的技术要求☑可存贮多达16套保护定值，定值切换可在线实现☑各保护功能均可选择投入或退出☑高质量图形液晶模块☑进口继电器输出功能选型表TDR940系列综合保护装置及功能如下表所示。
科技成果——智能测控单元技术开发单位南京钛能电气有限公司成果简介TDR961智能测控单元是专为水利水电领域高性能控制优化设计的新一代智能控制器，用于泵闸站智能控制、泵机组智能控制、水电站机组一体化综合控制、水文水资源监测、工业过程实时控制等。
它不仅完全具有进口PLC（可编程逻辑控制器）和DCS（分布式控制系统）的功能，还具有为水利水电控制对象优化设计的高性能控制硬件模块和软件功能。
智能控制器的电磁兼容性能按照IEC相关标准中最高等级设计，在可靠性和安全性也全面超越了PLC和DCS。
智能控制器的数据实时记录功能，有利于故障分析和改进优化控制方案。
智能控制器面向对象的人性化图形人机界面，采用触摸交互技术，便于管理和维护。
智能控制器具有各种参数（水位、水量、压力、风力、雨量、电压、电流、功率、频率等）的模拟量测量接口、数字量测量接口、模拟量和数字量控制输出接口；智能控制器还实现了站点的全面管理功能，可灵活接入各种安防传感器信号和环境传感信号，实现站点的安全一体化智能管控。
智能控制器具有三路以太网和多路RS485通信接口，支持MODBUS等多种IEC标准通信协议。
主要性能指标1、功率损耗：正常工作时，不大于35W；动作时，不大于45W。
2、测量精度交流量精度≤0.2%有功功率、无功功率≤0.5%功率因数≤0.5%频率分辨率≤0.01Hz直流输入≤0.2%脉冲量计数±1件顺序记录分辨率≤2msGPS对时精度≤1ms3、EMC指标静电放电抗扰度试验：Ⅳ级（最高严酷等级）；射频电磁场辐射抗扰度试验：Ⅲ级（最高严酷等级）；电快速瞬变脉冲群抗扰度试验：A级（最高严酷等级）；浪涌（冲击）抗扰度试验：Ⅳ级（最高严酷等级）；振荡波抗扰度试验：Ⅲ级（最高严酷等级）；脉冲磁场抗扰度试验：Ⅴ级（最高严酷等级）；射频场感应的传导骚扰抗扰度试验：Ⅲ级（最高严酷等级）；工频抗扰度试验；A级（最高严酷等级）。
适用范围泵闸站自动化系统、水电站自动化系统、分布式水利站点监测监控终端；工业现地控制单元（LCU）、远动智能终端（RTU）等。
TAS9000变电站综合自动化系统TDR931线路保护装置保护试验指导书南京钛能电气电自工程部目录一复合电压闭锁方向过电流保护.............................................. ５1、相关控制字及定值说明................................................ ５2、试验接线说明........................................................ ６3、保护实验步骤........................................................ ６二过电流保护.............................................................. ８三零序过电流保护（或不平衡电流保护）.................................... １０1、相关控制字及定值说明.............................................. １０2、试验接线说明...................................................... １０3、保护实验步骤...................................................... １０四过负荷保护............................................................ １１1、相关控制字及定值说明.............................................. １１2、试验接线说明...................................................... １２3、保护实验步骤...................................................... １２五 TV断线检测 ........................................................... １３1、相关控制字及定值说明.............................................. １３2、试验接线说明...................................................... １３3、保护实验步骤...................................................... １４六低频保护.............................................................. １５1、相关控制字及定值说明.............................................. １５2、试验接线说明...................................................... １５3、保护实验步骤...................................................... １６七零序过电压保护（不平衡电压保护）...................................... １７1、相关控制字及定值说明.............................................. １７2、试验接线说明...................................................... １７3、保护实验步骤...................................................... １８八重合闸................................................................ １９1、相关控制字及定值说明.............................................. １９2、试验接线说明...................................................... ２０3、保护实验步骤...................................................... ２１九加速段保护............................................................ ２２1、相关控制字及定值说明.............................................. ２２2、试验接线说明...................................................... ２３3、保护实验步骤...................................................... ２３十低电压保护............................................................ ２４1、相关控制字及定值说明.............................................. ２４2、试验接线说明...................................................... ２５3、保护实验步骤...................................................... ２５十一过电压保护.......................................................... ２６1、相关控制字及定值说明.............................................. ２６2、试验接线说明...................................................... ２７3、保护实验步骤...................................................... ２７十二开关位置监视........................................................ ２８1、相关控制字及定值说明.............................................. ２８2、试验接线说明...................................................... ２８3 保护实验步骤....................................................... ２９十三手合同期逻辑........................................................ ３０1、相关控制字及定值说明.............................................. ３０2、试验接线说明...................................................... ３１3、保护实验步骤...................................................... ３１说明：1.本文档中涉及端子号为TDR931单机背板端子号，对于组屏装置，请参照工程设计图纸，寻找文档中装置端子号对应的屏柜端子号;2.本文档中保护实验控制字及定值均为厂内测试推荐值，现场保护实验时应按照用户提供定值单进行整定；3.进行每个实验时，定值单以外的控制字及出口编程应全部退出；4.本实验使用的是扬州的AT700S测试仪，如果输出电压、电流的相位与频率没有特殊说明的，均是指测试仪的默认值。
TDR 934T.001电动机综合保护装置说明书南京钛能电气有限公司目录1.适用范围 (1)2.保护配置 (1)3.测控配置 (2)4.装置特点 (2)5.保护定值 (2)6.应用说明 (4)7.典型接线示意图 (6)注意：产品的型号、功能、配置可能由于软件版本升级有所改变，请注意最新版本资料。
I1.适用范围TDR934T.001型电动机综合保护装置是适用于10kV及以下电压等级高压电动机的综合保护及测控装置。
