河北省保定市中考物理模拟试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列现象中，不能说明分子永不停息地做无规则运动的是（）A．打开香水瓶盖后，满屋充满香水味B．在阳光下扫地时，能看到尘土飞扬C．把糖放入水中后，不久整杯水都变甜了D．衣箱里的樟脑块不断变小，箱内充满樟脑味2．下列做法中，属于增大摩擦的是............................................................................... （）A．磁力把磁悬浮列车从轨道上微微托起，使接触面分离B．在鞋底上做上凹凸不平的花纹C．古人利用圆木滚动搬运巨石D．在轴承中加润滑油3．巧测一高度为 L的瓶子的容积，用刻度尺测出瓶底的直径 D，瓶口朝上倒入一部分水，测出水面高度 L1，然后再堵住瓶口，将瓶子倒置测出水面离水底高度 L2，则可得出瓶的容积约为：A．πD2L B．14πD2L C．14πD2（L＋L1－L2） D．14πD2（L1－L2）4．一台天平的砝码由于使用不当，粘上了许多灰尘并且受潮了。
利用它测量的物体质量比使用维护良好的天平测量的结果:（）A．偏大; B、偏小; C、相同; D、通过正确的读数，结果会相同.5．（09威海）图为研究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则：A．当磁场方向相反时，ab将向右运动，电能转化为机械能B．当电流方向相反时，ab将向右运动，机械能转化为电能C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能6．如图所示为测定电阻的电路图。
如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后................................................................................ (）A．电流表、电压表均损坏B．电流表损坏，电压表读数为零C．电流表有读数，电压表读数为零D．电流表读数为零，电压表有读数7．在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接D B.M接A，N接BC．M接C，N接B D．M接A，N接D.8．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。
2023年河北省保定市中考物理一模试卷一、选择题1．（2分）经过三年艰苦奋斗，我国取得了抗疫的重大胜利。
下列数据最符合实际情况的是（ ）A．人的正常体温是38℃B．人的正常心率是20次/minC．医用外科口罩长度约为17.5cmD．一次性医用防护服的质量约为15kg2．（2分）小爱写了一首小诗《教室的窗》：“秋天，窗上映照着同学的繁忙；冬天，窗上凝结着晶莹的希望；春天，窗外散发着鲜花的清香；夏天，窗外见证着绿叶的成长！今天，走进教室我们发展素养；明天，走出校园我们放飞梦想！永远不忘红旗下的誓言，时刻牢记少年强则国强！”如图所示，关于诗中的物理知识，下列说法正确的是（ ）A．窗玻璃反射形成同学的像是实像B．窗玻璃内侧的冰花是凝固形成的C．闻到花香是由于分子的无规则运动D．看到叶的绿色是由于叶子吸收了阳光中的绿色光3．（2分）如图所示，小健沿保定马拉松跑道骑行锻炼，他思考并总结了几点关于自行车的物理知识。
下列说法错误的是（ ）A．车铃发声时一定在振动B．尾灯闪光时发生的是漫反射C．轮胎上的花纹可以增大摩擦力D．刹车把手（车闸）可以看作省力杠杆4．（2分）小勤帮妈妈做饭时，妈妈设计了几个关于厨房电器的问题让小勤判断。
下列说法正确的是（ ）A．电饼铛的工作原理是电流的磁效应B．抽油烟机的工作原理是流速大的地方压强大C．电压力锅煮饭时锅内气压增大液体沸点降低D．电磁炉的额定功率为1000W，正常工作30min，消耗的电能为0.5kW•h5．（2分）如图所示，小安家人的下列行为，符合安全用电原则的是（ ）A．奶奶把电动车推到室内充电B．爷爷将三脚插头改成两脚插头使用C．妈妈用潮湿的手触摸插座上的插头D．爸爸用手接触测电笔的笔尾金属检查火线（多选）6．（3分）小慧进行探究凸透镜成像规律的实验。
蜡烛放到适当位置，移动光屏，使烛焰在光屏上成清晰的像，分别测出物距u与像距v，二者关系如图所示。
下列判断正确的是（ ）A．物距u＝30cm时，像距v＝15cmB．物距u＝25cm时，成像特点与投影仪相同C．物距u＝20cm时，光屏上成清晰的像。

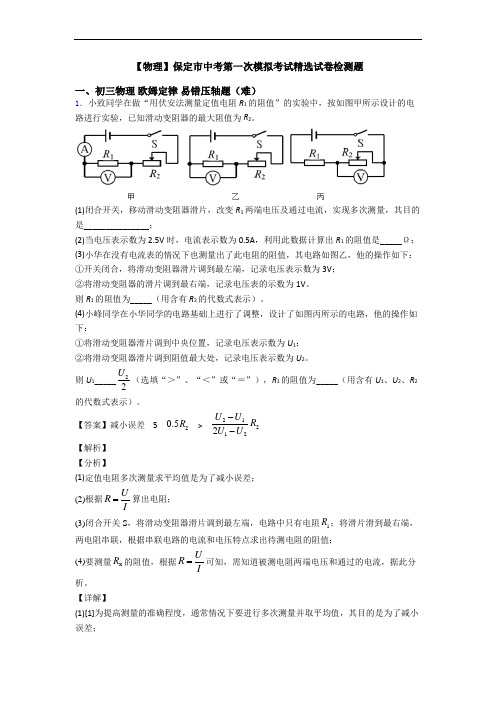

【物理】保定市中考第一次模拟考试精选试卷检测题一、初三物理 欧姆定律 易错压轴题（难）1．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。
(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω；(3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ；②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。
则R 1的阻值为_____（用含有R 2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1；②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R >212122U U R U U -- 【解析】【分析】(1)定值电阻多次测量求平均值是为了减小误差；(2)根据U R I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值；(4)要测量x R 的阻值，根据U R I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则21122R U U R R =+电源， ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。
河北省保定市中考物理一模试卷一、选择题（共12小题，每小题3分，满分36分）1．（3分）下列对一些事实的解释不正确的是（）A．金刚石比石墨硬度大﹣碳原子的排列方式B．H2O2能杀菌消毒而H2O则不能﹣两种物质的分子构成不同C．在草坪上滚动的足球，滚动的越来越慢﹣由于它的惯性越来越小D．推土机上安装两条宽大的履带﹣是为了减小压强2．（3分）下列数据中，最接近生活实际的是（）A．初三物理课本的宽度约为18cmB．家用电冰箱正常工作时，流过冰箱的电流约为10AC．人正常步行的速度约为10m/sD．人正常眨一次眼睛所用时间约为10s3．（3分）下述现象中，由于做功改变物体内能的是（）A．汽车轮胎放气时，气门嘴温度降低B．从冰箱中拿出来的食物，温度较低C．把烧热的工件放在冷水中，工件温度降低D．水盆里的凉水在阳光照射下，温度升高4．（3分）小明在用可变焦的光学照相机（一种镜头焦距大小可根据需要发生改变的光学照相机）给小兰拍了一张半身照之后，保持相机和小兰的位置不变，又给小兰拍了一张全身照。
关于这个过程对相机的调节，下列说法中正确的是（）A．焦距变大，像距也变大B．焦距变小，像距也变小C．焦距变大，像距变小D．焦距变小，像距变大5．（3分）一瓶酒精用去一半后，则剩下的酒精（）A．密度变为原来的一半B．热值变为原来的一半C．比热容变为原来的一半D．质量变为原来的一半6．（3分）关于声现象，下列说法正确的是（）A．中考期间，学校路段禁止汽车鸣笛，这是在传播过程中减弱噪声B．声音在真空中传播的速度是340m/sC．用超声波粉碎人体内的结石，说明超声波能传递能量D．发声体的振动频率越高，响声越大7．（3分）关于温度、内能和热量，下列说法中正确的是（）A．物体吸收了热量，温度一定升高B．物体温度升高，一定吸收了热量C．物体温度升高，它的内能增加D．物体内能增加，一定是外界对物体做了功8．（3分）在一次实验中，小红连接了如图所示的电路。
2023年河北省保定市中考物理第一次模拟考试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．在初中物理学习中，当要研究三个量之间的关系时，常采用控制变量法。
则下列哪个实验研究不是应用控制变量法? .............................................................................................. （）2．对下列现象的解释，正确的是：（）A．用手捏海绵，海绵的体积变小了，说明分子间有间隙B．封闭在容器内的液体很难被压缩，说明分子间有引力C．打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动D．铅笔笔芯用了一段时间后会变短，说明分子间有斥力3．水在凝固过程中，下列判断正确的是（）A．内能不变，比热容不变B．放出热量，温度不变C．比热容、内能、温度都不变D．比热容变小、内能减少，温度降低4．一个长方体的铁块，用机器从中心切去1/4体积的圆柱铁块，如图所示，则得到的铁柱立放与剩下部分对水平桌面的压强之比为............................................................................. （）A．1 ：4 B．1 ：3C．3 ：1 D．1 ：15．机动车、驾乘人员在行车过程中必须系上安全带，这主要是为了减轻下列哪种情况可能对人体造成的伤害................................................................................................................. （）A．突然启动B．车速太快C．紧急刹车D．车速太慢6．下面的说法中,正确的是: （）A．物体在相等的时间内通过的路程相等,就一定是匀速直线运动;B．匀速直线运动是指运动的路程是直的,且运动的路程是不变的;C．速度是表示物体运动快慢的物理量;D．速度是表示物体通过路程的多少.7．如图，分别用大小相等的力拉和压同一弹簧。
河北省保定市中考物理模拟检测试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．为纪念某些作出杰出贡献的物理学家，往往用他们的名字命名一些物理量的单位．对下列物理量及单位的理解，正确的是（）A．用手平托重为1N的苹果水平移动lm,手对苹果做的功是1JB．质量为1kg的物体，在地球表面所受重力的大小约为9.8NC．重为1N的苹果放在面积为1m,的水平桌面上，苹果对桌面的压强是1PaD．某人的心跳每分钟72次，其频率是72 Hz2．在我们的家乡——江汉平原，目前使用最广泛的能源是（）A．核能B．电能C．风能D．太阳能3．如图所示，在一个较大的容器的水面上放一木块，木块上面放一个体积为1dm3，重7.84N 的物体，此时木块漂浮。
如果将物体从木块上拿下并放入水中，当木块和物体都静止时，容器中的水面将（）A．上升B．下降C．不变D．无法判断4．甲、乙两小车同时同地同方向做匀速直线运动，它们的s―t图像分别如图1（a）和（b）所示。
两小车的速度关系及运动6秒后两小车之间的距离s为（）A v甲＜v乙；s＝1.2米。
B v甲＞v乙；s＝0.6米。
C v甲＞v乙；s＝1.2米。
D v甲＝v乙；s＝0.6米。
5．将体积相等的实心铁球和铝球分别放入已调平的天平两托盘上（没有超过天平的量度），则:A．天平失去平衡，向铁球一端倾斜;B．天平失去平衡，向铝球一端倾斜;C．天平仍保持平衡;D．无法判断.6．小明利用天平和量杯测量某种液体的密度，得到的数据如下表，根据数据绘出的图象如图6所示．则量杯的质量与液体的密度是（）A．20g，1．0×103kg/m3B．60g，0．8×103kg/m3C．60g，1．0×103kg/m3D．20g，0．8×103kg/m37．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是 .................................................................................................................................... （）A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座8．小明家的照明电路中安装了一只新电能表，使用一段时间后，电能表的示数如图所示，小明家这段时间消耗的电能是（）A．2W B．2J C．20kW·h D．2kW·h9．在图所示的各种家用电器中，利用电流热效应工作的是（）10．下列说法中，正确的是（）A．通过导体的电压是形成电流的原因B．电压是产生电流的必要条件C．导体中有大量自由电荷，只要构成通路，导体中就会有电流通过D．电路中只要有电压，就会有电流.11．下列物体中，常温下属于绝缘体的是（）A．铜丝B．盐水C．玻璃棒D．铅笔芯12．甲、乙两金属球，甲不带电，乙带正电荷，用导线再将甲、乙连接起来时，下面说法中正确的是（）A．电流方向从乙到甲，自由电子运动方向从乙到甲B．电流方向从乙到甲，自由电子运动方向从甲到C．电流方向从甲到乙，自由电子运动方向从甲到乙D．电流方向从甲到乙，自由电子运动方向从乙到甲.13．某同学在使用电流表时，本应使用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路，电流从“＋”接线柱流入，从“0.6”接线柱流出，这样做的可能后果是 ............................................................................................................................................ （）A．指针不动B．指针摆动的角度小了C．指针反向摆动D．指针摆动角度太大，电流表可能被烧坏14．如图所示，几个相同的玻璃杯中盛有不同高度的水，敲击时发出的声音音调不同，这是由于声音的（）A．振幅不同B.频率不同C．音色不同．D.响度不同15．“掩耳盗铃”者是采取了下列哪种途径来减小声音的（）A．在声源处B．在传播过程中C．在人耳处D．以上答案都不对.二、多选题16．弹簧测力计下挂一个密度大于水的物块，如图甲所示。
2023年河北省保定市中考物理一模名师精编试题学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．自2009年4月1日零时起,全国铁路第七次大提速城市间运行时间大幅压缩。
高速列车经过时，若人离铁道太近很可能被吸进铁道，应特别注意安全。
从物理学的角度看，这是因为 ............................................................................................................................................ （）A．车与人之间的空气流速减小，压强增大；B．车与人之间的空气流速减小，压强减小；C．车与人之间的空气流速加大，压强增大；D．车与人之间的空气流速加大，压强减小。
2．下列关于科学方法的说法，错误的是（）A．用带箭头的直线来表示光的传播路线，这是模型法B．将材料按导电性能分为导体、半导体、绝缘体，这是分类法C．根据电能转化为机械能，想到机械能转化为电能，这是逆向思考法D．制作滑动变阻器时，发现导线太长而采取缠绕的方式，这是等效法3．小明在探究甲、乙两种不同物质的质量和体积的关系时，得出了如图所示的图象。
由图象可知（）A．由甲物质组成的物体质量一定大B．由乙物质组成的物体体积一定大C．体积相同时，甲的质量小D．质量相同时，乙的体积大4．下列现象与应用中与水具有比热容大这一特点无关．．的是....................................... （）5．抛出去的篮球在水平地面上滚动，下列属于平衡力的是....................................... （）A．球的重力和地面对球的支持力B．球的重力和球受到的摩擦力C．球的重力和球对地面的压力D．球对地面的压力和地面对球的支持力6．有一个定值电阻，把它接在电压为U的电路两端，通过它的电流为I，消耗的电功率为P 当把它接在电压为2U的电路两端，若通过它的电流为I′，消耗的电功率为P′，则（）A． I′＝ I B． I′＝ 4I C． P′＝ P D． P′＝ 4P7．在图5所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R1与R2之比是（）A．5∶1 B．1∶5 C．1∶4 D．4∶1.8．小宇发现妈妈经常忘记关掉厨房的窗户、水龙头、煤气开关和电磁炉。
河北省保定市中考物理模拟测试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．如图所示是一个指甲刀的示意图，它由三个杠杆 ABC、OBD和OED组成，用指甲刀D剪指甲时，下面说法正确的是............................................................................... ()A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ABC是省力杠杆，OBD、OED是费力杠杆D．ABC是费力杠杆，OBD、OED是省力杠杆2．盲人歌手杨光不但唱功好，而且他的模仿能力超强，在今年的春节晚会上他模仿了单田芳、文兴宇、刘欢、马三立、曾志伟等很多曲艺名人的声音，且模仿的惟妙惟肖、难辨真假，他主要是模仿这些人声音的（）A．响度B．音色C．音调D．以上都不是3．下列现象不属于利用超声波的是（）A．蝙蝠飞行时的定向B．医生利用“B”超给病人检查C．利用声波清洗精细的零件D．优美的小提琴演奏声.4．用毛皮摩擦过的塑料尺能吸引纸屑，如图所示，此现象说明（）A．物质是由分子组成的B．分子间存在着吸引力C．分子是带电的粒子D．带电体能吸引轻小物体5．在下面情况中，会造成触电事故的是（）A．站在干燥的木凳上的人单手接触火线B．站在地上的人触到零线C．站在干燥的木凳上的人双手同时接触火线D．站在地上的人触到火线.6．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A＝0.4A、I B＝0.2A、I C＝0.2A，在表格中记录数据后，下一步应该做的是 ....... （）A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电流值D ．换用电流表的另一量程，再测出一组电流值7．09临沂）下列说法错误的是（ ）A ．磁场是由无数条磁感线组成的B ．磁感线在磁体的外部从磁体N 极出发，最后回到S 极C ．将条形磁铁分成若干段，每段磁体均有N 、S 极D ．大头针被磁铁吸引的同时也被磁化成小磁体8．如图是有关电与磁实验的装置图，其中用来研究电磁感应现象的是 ......................................... （）9．近年来，为了控制噪声污染，改善居民的生活环境，有些城市采取了城区禁止汽车鸣笛、道路两边种花植树、高架桥两侧安装隔声板等措施。
河北省保定市中考物理模拟试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．一只能容纳1 kg 水的瓶子，一定能容纳得下1 kg 的（ ）A ．白酒 B.食用油 C.盐水 D.煤油2．如图所示，在条形磁铁周围放置有甲、乙、丙三个小磁针，小磁针N 极指向正确的是 .................................................................................................................................................. （ ）A ． 小钢条具有磁性，A 端是北极B ． 小钢条具有磁性，A 端是南极C ． 小钢条没有磁性3．以下说法中，你认为最符合实际的是（ ）A ．人体的正常体温为35℃B ． 冰箱冷冻室的温度约为5℃C ． 上海盛夏中午室外温度可达38℃D ． 上海的最低气温可达零下30℃。
4．如图所示（1）当S 1、S 2断开，S 3闭合时，L 1、L 2组成____电路.（2）当S 1、S 2闭合，S 3断开时，L 1、L 2组成____电路.（3）当S 1闭合，S 2、S 3断开时，L 1是____路，L 2是____电路.（4）当S 1断开，S 2、S 3闭合时，L 1是____路，L 2是____电路.5．对于公式R ＝U I，下列说法正确的是 〔 〕（ ） A ．导体中的电流越大，则电阻越大B ．加在导体两端的电压越大，则电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻等于导体两端的电压与通过导体的电流之比6．物理课上，小明提出了一个日常生活中见到的现象用电高峰时，室内的白炽灯明显变得昏暗。
河北省保定市中考物理模拟考试试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列说法中正确的是（）A．物体的运动和静止都是绝对的B．在研究一个物体是运动还是静止，总要选一个不动的物体作为参照物C．宇宙中除机械运动外，再也没有其它形式的运动D．选择不同的参照物，同一物体在同一时刻可能是运动的也可能是静止的2．平行光线通过后能够会聚于一点的透镜可能是（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜.3．现代医学对视力矫正有一种新的技术，就是用激光对近视患者的角膜进行适当的切削来矫正近视，这种对角膜进行切削的目的是（）A．增长眼球前后方向的距离B．缩短眼球的焦距C．减少进入眼球的光线D．改变晶状体太厚的状态，减弱它会聚光的能力4．下面的几种现象中，属于液化现象的是（）A．在寒冷的冬天，冰冻的湿衣服会慢慢变干B．擦在皮肤上的酒精很快变干C．深秋时节，早晨会看到树枝上挂满了霜D．烧水时从壶嘴喷出“白气”5．在连接电路的过程中，下列几种做法中，没有必要的是（）A．断开开关按电路图连接元件B．开关必须靠近电源的正极C．各个接线点一定要连接牢固D．全部连接完后，再对照电路图检查，无误后再闭合开关.6．透过蓝色透光的玻璃，进行下列观察，结果是（）A 观察黄色物体，可以看到绿色B观察绿色物体，可以看到蓝色C观察红色物体，可以看到黑色D观察任何颜色物体，看到的都是蓝色.7．ρ甲＝1g/cm3，表示的意义是（）A．1g水的密度是1.0g/cm3B．1cm3水的密度是1.0g/cm3C．1cm3水的质量是1g D．密度为1.0g/cm3的物质一定是水8．一艘宇宙飞船关闭发动机后在大气层外绕地球飞行，飞船内可能出现的现象是（）A．物体的质量消失；B．物体自由下落的速度变快；C．蜡烛正常燃烧；D．水滴呈球形漂浮在空气中。
【物理】保定市中考第一次模拟考试精选试卷检测题一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1；②再将滑动变阻器滑片P移到__________，记录此时电流表示数为I2；③滑动变阻器的最大阻值R滑动=__________(用测出的物理量和已知量的字母表示)。
【答案】滑动变阻器断路 12.7 小于左 C 最左端()2101-I I RI【解析】【分析】【详解】(1)[1]电压表测小灯泡两端的电压，所以电压表应该和小灯泡并联，如下图：(2)[2]若灯短路，电流表有示数，若灯断路，电压表有示数，但题意中电流表和电压表均无示数，故假设不成立；若滑动变阻器短路，则电流表和电压表均有示数不符合题意，则电路故障为滑动变阻器断路。
(3)[3]由图可知，当小灯泡正常发光时，电流是0.3A，小灯泡正常发光时的电阻为3.8V12.7Ω0.3AURI==≈[4]当小灯泡正常发光时，滑动变阻器的电阻为9V-3.8V17.3Ω0.3AURI==≈滑滑由图可知，当小灯泡的电压为3V时，电流约为0.25A，此时小灯泡的电阻约为1113V12Ω0.25AURI===滑动变阻器的电阻为29V-3V24Ω0.25AURI===滑2滑2则灯的电阻的变化量为1-12.7Ω-12Ω0.7ΩLR R R∆===滑动变阻器阻值变化量为2 -24Ω-17.3Ω 6.7ΩR R R∆===滑滑滑所以滑动变阻器阻值变化量大于小灯泡电阻的阻值变化量。
(4)[5]将定值电阻从10Ω换成20Ω，定值电阻阻值变大，为了保证定值电阻两端电压不变，滑动变阻器电阻也要变大，所以滑片应该向左移动。
[6]当定值电阻阻值最大时，滑动变阻器的阻值最大，此时电路中的电流为4V0.1A40ΩUIR===所以可以小于0.4A，故C错误，C符合题意。
(4)[7]第二步，应该让定值电阻和滑动变阻器的全部并联并保证电压还等于电源电压，故应该将滑片移动到最左端。
[8]流过定值电阻的电流为021-I I I=电源电压为()00210-U I R I I R==滑动变阻器的最大阻值为()21011-I I RURI I==2．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。
实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。
（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。
闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。
（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。
由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。
（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。
他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。
如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。
【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V下的电阻小于灯在额定电压3.8V下的电阻，R实<R额，灯的实际功率2222()()1 1.52W0.38W22444U U U PUP R RR R==>=⨯===额额额额实额实实额实即小灯泡的实际功率大于0.38W。
(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U大=R小I大=5Ω×0.6A=3V因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R大=20Ω，此时电路中的最小电流6V0.12A2030UIR R===+Ω+Ω小定大滑大定值电阻的最小电压U小=I小R定大=0.12A×20Ω=2.4V则定值电阻两端的电压应在2.4V~3V。
3．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.142________3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V==⨯=,当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：4．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．5．在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V）、电压表、电流表。
