平板对接单面焊双面成形（立焊）的操作技巧【摘要】单面焊双面成形技术是焊工必须掌握的技能之一。

通过此项目的训练，让学员掌握平板对接单面焊双面成形（立焊）的打底焊、填充焊、盖面焊的操作技巧。

【关键词】单面焊双面成形立焊灭弧击穿焊法连弧焊法单面焊双面成形技术是高级焊工必须熟练掌握的技能之一。

大型焊件的焊接都是采用机械化操作，需要焊工手工操作的焊件一般都是小型的，不便于双面焊，对于质量要求高的焊件来说焊工就必须做到单面焊双面成形，即让焊工掌握焊缝根部均匀焊透的技术，保证焊接质量。

1 阅读施工图1.1阅读施工图（如图1），研究焊接任务和焊接工艺。

（1）技术要求。

①焊接要求：平板对接、立焊、单面焊双面成形。

②焊件材料：Q235。

③焊接方法：手工电弧焊。

④焊件及坡口尺寸：焊件长×宽×厚=300mm×125mm×12mm，每组两件。

采用60°V坡口。

（2）工艺分析。

焊件为V 型坡口立焊，采用多层多道焊法，即四层四焊道焊接，第一层打底焊，第二、三层填充焊，第四层盖面焊。

1.2焊前准备（1）选用机器设备。

选用交流弧焊机一台，型号BX3-500；选用E4303焊条φ3.2若干。

（2）准备焊件。

焊件的坡口形式及尺寸按图纸要求用铣床或者刨床进行加工，将坡口背面剪板时留下的圆角加工掉。

此圆角将会使背面焊缝产生应力集中。

对工件坡口钝边、毛刺进行锉削，使钝边尺寸为0.5～1.0mm。

（3）定位焊。

在焊件背面的两端进行定位焊，定位焊缝长度为10mm左右；焊件间隙：始焊端2.5～3.0mm，3.0～3.5mm；预留3～4°的反变形3。

（4）固定焊件。

将焊件竖直固定在焊接架上，按蹲式焊接姿势来确定焊件的高度。

间隙小的一端在下，焊接时从下往上焊。

1.3选择焊接参数2 焊接操作要领首先在引弧板上校验焊接电流和焊条。

当同时焊接的人数较多时，要适当调大电流2～5A，然后进行正式焊接。

单面焊双面成型——焊工实习教学经验谈
梁海军
【期刊名称】《科技信息》
【年(卷),期】2007(000)005
【摘要】单面焊双面成形是焊工必须要掌握的基本操作技能之一,在实际生产中的应用十分广泛,因此也是焊工实习教学中的重点之一.手工电弧焊单面焊双面成形的关键是打底层的焊接,本文主要探讨的是单面焊双面成形断孤焊法时,工艺参数和操作手法对单面焊双面成形焊接质量的影响.
【总页数】2页(P70,5)
【作者】梁海军
【作者单位】沈阳航空职业技术学院《沈飞高级技校》,辽宁,沈阳,110034
【正文语种】中文
【中图分类】G71
【相关文献】
1.焊工短期培训教学经验谈
2.工科类实习教学经验谈
3.氩电联焊工艺在锅炉单面焊双面成型焊接中的应用
4.浅谈焊工实习教学中速成法模式应用
5.焊工实习教学探讨
因版权原因，仅展示原文概要，查看原文内容请购买。

SMAW单面焊双面成形技术操作要点及技巧SMAW单面焊双面成形技术的操作要点和技巧。

单面焊双面成形技术对SMAW来说是一项难度很大的操作技术。

这也是各种技能测试和技术竞赛必须掌握的一项基本技能，尤其是锅炉、压力容器和压力管道的焊工。

尽快掌握单面焊双面成形技术的操作要领和技巧，不仅是焊工在各种技能考试、技术竞赛和锅炉压力容器取证中十分关心的问题，也是全国各地培训中心(站)焊工教练员必须讲解和示范的主要内容。

经过多年的探索和实践，在吸收和借鉴全国各地焊工培训经验的基础上，总结出一套适合SMAW单面焊双面成形技术的操作要领和技巧。

已多次应用于锅炉、压力容器和压力管道的焊工资格培训，取得了良好的效果。

这将有助于尽快掌握单面焊双面成形技术。

要掌握SMAW单面焊双面成形的操作技术，必须掌握“五要素”和“六技能”。

五要素(以下简称“五要素”)是指操作的五个基本要素，其具体内容是指“看、听、准、短、控”。

“六项技能”(以下简称“六项技能”)的具体内容是“定点、始头、运带、收弧、合缝”的技能。

如果你掌握了上述“五要素”和“六技能”的基本方法，你就能焊接出合格的焊缝和内外质量的试件。

接下来，以断弧焊为例，分别介绍了“五要素”和“六技能”在SMAW单面焊和双面成形打底焊中的具体应用。

一，“五要素”1、在焊接过程中观察除了仔细观察熔池的形状、熔孔的大小以及铁水和熔渣的分离情况外，还应注意观察焊接过程是否正常(如电弧偏差、极性是否正确等。

)。

一般来说，建议保持熔池呈椭圆形(圆形时温度较高)。

熔化孔的尺寸优选为0.5~1，以便电弧完全熔化两侧的钝边并渗透到每一侧。

当熔孔过大时，背面焊缝的残余高度过高，容易形成飞边或烧穿。

当熔化孔过小时，很容易出现不完全焊接或冷焊(弯曲时容易开裂)。

焊接时，熔池必须保持畅通，熔渣和铁水必须分开，否则容易出现焊接不完全和夹渣等缺陷。

当焊接过程中出现电弧偏离和过量飞溅时，应立即停止焊接，找出原因并采取对策。

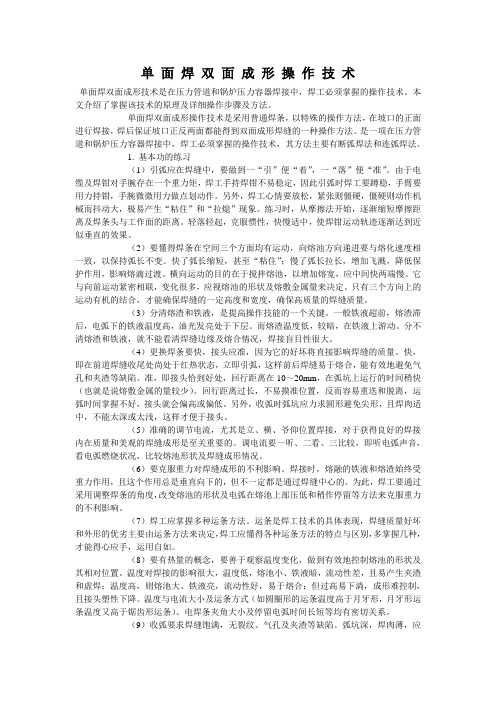

单面焊双面成形操作技术单面焊双面成形技术是在压力管道和锅炉压力容器焊接中，焊工必须掌握的操作技术。

本文介绍了掌握该技术的原理及详细操作步骤及方法。

单面焊双面成形操作技术是采用普通焊条，以特殊的操作方法，在坡口的正面进行焊接，焊后保证坡口正反两面都能得到双面成形焊缝的一种操作方法。

是一项在压力管道和锅炉压力容器焊接中，焊工必须掌握的操作技术，其方法主要有断弧焊法和连弧焊法。

1. 基本功的练习（1）引弧应在焊缝中，要做到一“引”便“着”，一“落”便“准”。

由于电缆及焊钳对手腕存在一个重力矩，焊工手持焊钳不易稳定，因此引弧时焊工要蹲稳，手臂要用力持钳，手腕微微用力做点划动作。

另外，焊工心情要放松，紧张则僵硬，僵硬则动作机械而抖动大，极易产生“粘住”和“拉熄”现象。

练习时，从摩擦法开始，逐渐缩短摩擦距离及焊条头与工作面的距离。

轻落轻起，克服惯性，快慢适中，使焊钳运动轨迹逐渐达到近似垂直的效果。

（2）要懂得焊条在空间三个方面均有运动，向熔池方向递进要与熔化速度相一致，以保持弧长不变。

快了弧长缩短，甚至“粘住”；慢了弧长拉长，增加飞溅，降低保护作用，影响熔滴过渡。

横向运动的目的在于搅拌熔池，以增加熔宽，应中间快两端慢。

它与向前运动紧密相联，变化很多，应视熔池的形状及熔敷金属量来决定。

只有三个方向上的运动有机的结合，才能确保焊缝的一定高度和宽度，确保高质量的焊缝质量。

（3）分清熔渣和铁液，是提高操作技能的一个关键。

一般铁液超前，熔渣滞后，电弧下的铁液温度高，油光发亮处于下层。

而熔渣温度低，较暗，在铁液上游动。

分不清熔渣和铁液，就不能看清焊缝边缘及熔合情况，焊接盲目性很大。

（4）更换焊条要快，接头应准，因为它的好坏将直接影响焊缝的质量。

快，即在前道焊缝收尾处尚处于红热状态，立即引弧，这样前后焊缝易于熔合，能有效地避免气孔和夹渣等缺陷。

准，即接头恰到好处，回行距离在10～20mm，在弧坑上运行的时间稍快（也就是说熔敷金属的量较少）。

焊条电弧焊单面焊双面成形技术的操作要领与技巧单面焊双面成形技术是焊条电弧焊难度较大的一种操作技术，同时又是各类技能考试，技术比武，特别是锅炉、压力容器和压力管道焊工必须熟练掌握的基本技能。

尽快地掌握单面焊双面成形技术的操作要领和技巧，不仅是每个技能考试，技术比武和锅炉、压力容器取证焊工十分关心的问题，也是各地培训中心（站）焊工教练必须要讲解和示范的主要内容。

经过多年来的摸索和实践，在吸取和借鉴全国各地焊工培训的经验基础上，总结出了一套适用于焊条电弧焊单面焊双面成形技术的操作要领与技巧，多次在锅炉、压力容器和压力管道的焊工取证培训中应用，收到了很好的效果，对尽快掌握单面焊双面成形技术会有所帮助。

要掌握好焊条电弧焊单面焊双面成形操作技术，一定要熟练掌握“五种要领”，还应学会“六种技巧”。

五种要领（以下简称“五要领”），是指五种操作基本要领，其具体内容是指“看、听、准、短、控”。

“六种技巧”（以下简称“六技巧”）的具体内容是“点固、起头、运条、收弧、接头、收口”技巧。

如果熟练掌握上述的“五要领”和“六技巧”基本方法，就会焊出内外质量合格的焊缝与试件。

下面以断弧焊为例，分别介绍“五要领”和“六技巧”在焊条电弧焊单面焊双面成形打底焊中的具体应用。

一、“五要领”1、看在焊接过程中除要认真观察熔池的形状、熔孔的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等）。

熔池一般保持椭圆形为宜（圆形时温度已高）。

熔孔的大小以电弧将两侧钝边完全熔化并深入每侧0.5~1为好。

熔孔过大时，背面焊缝余高过高，易形成焊瘤或烧穿。

熔孔过小时，容易出现未焊透或冷接现象（弯曲时易裂开）。

焊接时一定要保持熔池清晰，熔渣与铁液要分开，否则易产生未焊透及夹渣等缺陷。

当焊接过程中出现偏弧及飞溅过大时，应立即停焊，查明原因，采取对策。

“看”是控的前提条件和依据，非常重要，只有看得清，辨得明，才能做到“控得有理”、“控制得法”。
