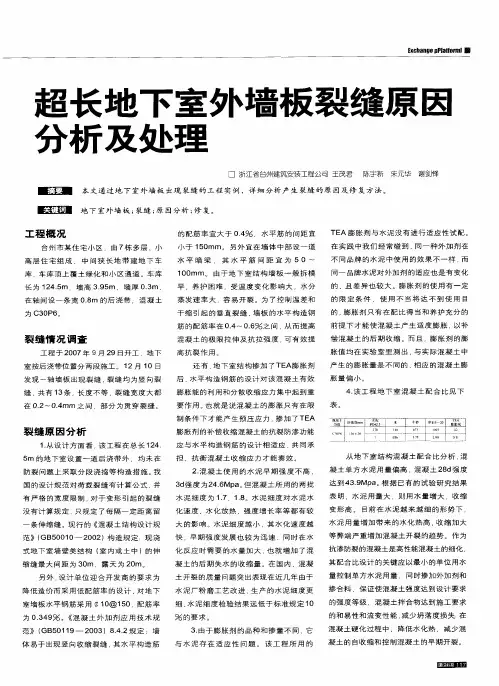

地下室墙板裂缝原因分析及处理技术

地下室外墙裂缝处理（一）引言：地下室外墙裂缝处理是地下室维护和保护的重要一环。

裂缝的存在可能导致墙体的渗漏和结构受损，进而影响地下室的使用和安全。

本文将从以下五个大点入手，详细阐述地下室外墙裂缝处理的方法和步骤。

一、检查与评估1. 定期检查地下室外墙裂缝2. 判断裂缝造成的原因3. 评估裂缝的危险程度4. 测量和记录裂缝的宽度、长度和深度5. 分析裂缝的发展趋势二、准备工作1. 制定修复计划和预算2. 选择适当的修复材料和工具3. 清理裂缝周围的杂物和污垢4. 防止施工现场造成其他损害5. 确定修复的时间和条件三、修复裂缝1. 表面填缝处理1.1 清理和准备裂缝表面1.2 选择合适的填缝材料1.3 填充裂缝并确保充分压实1.4 平整表面并抹平填缝料1.5 等待填缝料干燥和固化2. 强度修复处理2.1 使用增强纤维材料或钢筋增强墙体 2.2 表面增强处理2.3 施工融合材料加固裂缝2.4 钻孔注浆修复四、预防措施1. 定期检查地下室外墙状态2. 补充维护和保养3. 解决墙体周围排水问题4. 预测地下室外墙裂缝并采取相应措施5. 避免意外引起的损害和冲击五、常见问题与解决方案1. 填缝不牢固2. 裂缝再次出现3. 填缝料开裂或脱落4. 墙体结构变形5. 渗漏问题未解决总结：地下室外墙裂缝处理是一项复杂而重要的任务。

通过定期检查与评估、准备工作、修复裂缝、预防措施和解决常见问题，我们可以有效地处理地下室外墙的裂缝问题，保障地下室的稳定和安全。

同时，注意选择合适的修复材料和工具，并遵循正确的修复步骤，也是确保修复效果的关键。

地下室外墙开裂原因及分析一、地下室墙体开裂有以下特征：1、多发生在地下室外墙。

由于外墙混凝土强度等级比较高，大多数是C40及其以上，混凝土水泥用量高、发热量大、自收缩大。

当墙体收缩受到底板的约束时，收缩变形和约束方向相垂直，裂缝就以竖向、等间距的形式出现。

多数裂缝长度接近墙高，裂缝两端逐渐变细、消失。

2、裂缝数量多，但宽度一般不大，大多数在0.2mm左右。

3、裂缝出现时间多在拆模后不久或温度骤降时。

混凝土强度等级高、水泥用量大时，自收缩大的墙体混凝土未拆模时也可能出现裂缝。

4、随时间裂缝继续发展，数量增加，但裂缝宽度增长不多。

5、墙两端裂缝较少，但接近墙中部时裂缝数量增多。

基坑回填后裂缝逐渐变窄，有时漏水，但水量不大，随时间推移，水化产物逐渐堵塞混凝土内部毛细孔，也就不漏水了。

二、为什么地下室外墙最容易出现裂缝？地下室墙开裂常发生在墙体较长或混凝土强度等级较高的部位。

裂缝多为等距、几乎与长向垂直的直线裂纹。

地下室外墙开裂原因及对策见下表原因 对策 地下室外墙的长度远远大于内墙，混凝土总收缩值大，当收缩受到已硬化混凝土底板的约束时墙体便会开裂 墙体每30~40m 应设置后浇带或加强带，带内加膨胀剂或抗裂防水剂，控制混凝土14d 水中限制膨胀率≥3.0x设计原因 1.混凝土设计强度等服高，水泥用量高，发热量大，其拆模后墙体内侧（室内）温、湿度均高于墙外侧，墙体内外温、湿度差很大，收缩差大，易开裂 2. 墙体水平抗裂筋设置在主筋内侧，再且地下室处于潮湿环境，钢保护层一般要在30mm 及其以上，结体表面30mm 厚为素混凝土，加上水平筋间距过大，削弱了墙面混凝土的抗裂能力精心设计 1.混凝土外墙强度等级不宜小于C30,且不宜大于C40 2.墙体水平抗裂筋设置在主筋外侧，水平筋应细而密，墙体单面水平钢筋的配筋率不宜小于0.2% 3.当地下室外墙墙体净高大于3.6m 时，在墙体高度的水平中线上下共500mm 高范围内，水平筋的间距不宜大于100mm 4.墙与柱、墙与墙的连接部位宜增设直径为8~10mm 的水平附加钢筋，伸入墙体不宜小于1500m 混凝土生产原因 1.对混凝土使用的砂石质量控制不严，砂石级配不好、含泥量大、泥块含量大、砂过细 2.配制的混凝土坍落度大、胶凝材料用量过 大、砂率过大，都会增大混凝土的收缩，降低混混凝的土抗裂性能精心配制混凝土：混凝土搅拌站应高度重视原材料的选择，配合比设计和坍落度控制 1.选用要配良好的砂石，宜选用细度模数不小于2.6的中砂，不得采用细沙，含泥量≤2.5%,泥块含量≤1%,石子含泥量≤1%，泥块含量≤0.5% 2. 降低混凝土坍落度，以减少混凝土收缩 3. .尽量降低水泥用量（≤400kg/m),可利用60d 或90d 强度，降低混凝土发热量 4.混凝土中宜掺入抗裂防水剂或膨胀剂，控制水中14d 限制膨胀率≥2.5,以减少混凝土收缩 施工原因 1.地下室外墙拆模过早，墙外部受到风吹、日 晒，致使墙体内外湿度差大，导致收缩大 2.混凝土保湿养护时间短，加大收缩 3.低温季节施工，拆模后墙体内外温差大，导 致出现温差裂缝 精心施工 1.地下室外墙宜在浇筑后3-5d 拆模，24h 松开对拉螺钉，上部小量喷水养护，3-5d 再拆模，加长初期保温、保湿养护时间。

地下室剪力墙混凝土裂缝分析及控制措施地下室剪力墙是一种常见的结构形式，具有抗震性能好、刚度高、构造简单等优点。

然而，在地下室剪力墙的使用过程中，由于受到地震、温度、荷载等因素的影响，常常会出现裂缝问题。

本文将分析地下室剪力墙混凝土裂缝的原因，并提出相应的控制措施。

1.构造缺陷。

施工过程中，如果墙体混凝土浇筑不均匀或存在冷缝、夹渣等问题，易导致剪力墙产生裂缝。

2.温度变化。

地下室深埋于地下，在不同的季节和气温变化下，墙体可能因温度的不均匀收缩而产生裂缝。

3.地震荷载。

地下室剪力墙的主要目的是抵抗地震荷载，但在地震发生时，剪力墙可能承受巨大的剪切力和弯矩，从而导致裂缝的产生。

为了控制地下室剪力墙混凝土裂缝的产生，下面提出以下几个措施：1.加强施工质量。

墙体混凝土浇筑时，要保证均匀且完整，尽量避免构造缺陷。

施工过程中还应注意控制浇筑的温度和湿度，避免过早脱模。

2.控制温度变化。

在地下室剪力墙的设计和施工中，要考虑到季节、气温等因素对墙体的影响。

可以采用增加伸缩缝、使用隔热材料等方式来控制温度变化，减少墙体裂缝的产生。

3.增加钢筋配筋。

在设计地下室剪力墙时，可以适当增加钢筋配筋的数量和强度，提高剪力墙的抗震性能，减少裂缝的产生。

4.增加剪力墙的宽度。

增加剪力墙的宽度可以提高墙体的刚度，减少墙体的变形和裂缝的产生。

5.定期检测和维护。

在地下室剪力墙的使用过程中，定期对墙体进行检测和维护，及时修补和加固已有的裂缝，防止其扩大和发展。

综上所述，地下室剪力墙混凝土裂缝分析及控制措施主要包括加强施工质量、控制温度变化、增加钢筋配筋、增加剪力墙宽度以及定期检测和维护等方面。

通过合理的设计和施工，优化结构的抗震性能，可以有效地减少裂缝的产生，提高地下室剪力墙的使用寿命和安全性。

浅谈地下室墙体裂缝原因及防治措施地下室墙体裂缝是一个常见的问题，危害也很严重。

它可能会造成建筑物的损坏，并且破坏地下室的结构安全。

因此，针对地下室墙体裂缝的原因及防治措施的研究是非常有必要的。

原因1.水：渗水是造成地下室墙体裂缝的主要原因。

地下室上下层之间的墙体在长期的渗水作用下，会产生内部的渗漏水分，导致墙体的强度下降，最终产生裂缝。

2.脉变形：地下室墙体形状不一，容易受到地脉变形影响，使墙体发生不可逆变形，从而出现裂缝。

3.表变形：地下室墙体地表变形也会造成裂缝。

地表变形可能是由地下水变化造成的，也可能由结构及地质环境因素引起的，因此，地表变形也是一个易产生裂缝的原因。

4.基变形：地基变形是指地下室墙体地基被侵蚀，或者发生软弱或变形，也会使墙体出现裂缝。

防治措施1.体表面涂料：应在墙体上做涂料，可以减少墙体受水分侵蚀，同时可以使墙体有一定的保护作用。

2.水材料：在墙体下施工防水材料，可以排除墙体下部的渗漏水，从而降低墙体的渗水，减少裂缝的发生。

3.构改造：地下室墙体裂缝的原因是结构不统一，要想彻底解决问题就要做好结构改造，包括将墙体整体拆除重建、增加抗拉梁、框架等，这些改造措施不仅可以改善结构的刚性，而且可以有效的降低裂缝的发生。

4.温缓冲：可以在墙体外施工降温缓冲，可以减少内外温差，从而降低墙体产生裂缝的可能性。

5.体支护：墙体支护是防止地下室墙体裂缝的一种方法。

可以根据实际情况，采用腹杆、箍筋及拉索等支护措施，给墙体提供有效的支护，从而降低墙体裂缝的发生。

总结以上就是关于地下室墙体裂缝原因及防治措施的简要介绍。

裂缝的发生会对建筑物的稳定性带来严重的危害，因此应采取有效的措施，防止裂缝的发生，以确保地下室的安全性。

地下室砼外墙开裂的原因及预防措施一、原因分析：1、地下室墙体薄弱：地下室墙体厚度不够或设计不合理，承受不住地下水的压力，导致墙体开裂。

2、材料影响：使用的混凝土质量不达标，如水泥标号低、砂石质量差等，导致混凝土的抗渗性能和抗裂性能不足。

3、施工不当：施工时没有按照设计要求进行，例如施工缝处理不当、振捣不密实等，导致墙体出现裂缝。

4、环境因素：地下室周围的环境变化，如地下水位上升、地面沉降等，也会导致墙体开裂。

二、预防措施：1、优化设计：在设计地下室墙体时，应考虑地下水的压力和地质条件等因素，合理设计墙体的厚度和强度。

2、提高材料质量：选择优质的水泥、砂石等材料，保证混凝土的质量和抗渗性能。

3、规范施工：严格按照设计要求和施工规范进行施工，确保施工缝处理得当、振捣密实。

4、加强养护：在混凝土浇筑完成后，及时进行养护，防止墙体出现裂缝。

5、控制环境因素：在施工前应了解地下水位和地质情况，采取相应的措施控制地下水位上升和地面沉降等环境因素。

地下室砼外墙开裂的原因有很多，但只要在设计、材料、施工等方面采取相应的预防措施，就可以有效地减少墙体开裂的可能性。

在施工过程中应加强监测和养护，及时发现和处理问题，确保地下室的安全使用。

地下室外墙裂缝原因分析及处理措施一、引言随着地下空间的广泛利用，地下室外墙的裂缝问题成为了建筑工程中一个重要的问题。

裂缝不仅影响建筑物的美观，更严重的是，它们可能导致漏水、结构安全等问题。

因此，对地下室外墙裂缝的原因进行分析，并采取适当的处理措施是十分重要的。

二、地下室外墙裂缝的原因分析1、温度变化：由于地下室外墙长期处于阴暗潮湿的环境中，其内部温度和外部温度差异较大，导致墙体的热胀冷缩效应。

当温度变化过大时，墙体材料可能产生裂缝。

2、土壤压力：在地下，土壤压力是一个不可忽视的因素。

土壤压力可能会使地下室外墙产生裂缝。

特别是在雨水丰富或地下水位较高的地区，土壤压力可能增加裂缝的风险。

地下室外墙开裂防治措施
一、地下室外墙开裂原因
（1）混凝土养护不到位。

（2）外墙后浇带的间距过大，导致外墙墙身过长。

（3）地下室结构抵抗温度应力、收缩变形的设计构造措施不到位。

（4）外墙混凝土强度未达到设计要求就进行回填，且土方回填时集中倾倒，导致外墙侧压力过大。

（5）入场混凝土的质量性能不稳定。

二、开裂防治措施
1、设计防治措施
（1）设计地下室时，应考虑地下室外墙覆土前施工暴露期间的温度应力对结构的影响。

（2）框架梁、荷载较大的次梁直接支承在地下室侧墙上的部位，应设置壁柱或暗柱。

（3）在混凝土结构某些受到约束的部位、形状和刚度突变的部位、容易引起收缩变形的部位，应配置Ф4～Ф6、间距为100～200mm的构造钢筋或采取相应的防裂构造措施。

（4）外墙开洞过大时，应采取补强措施。

方形洞口，洞边尺寸均不大于800时应补强纵筋，洞口边长大于800时应补强暗梁配筋并设边缘构件；圆形洞口，直径D≤300时应补强纵筋，300<D≤800时应补强纵筋并设环形筋，D>800时应补强暗梁配筋、设环形筋和边缘构件。

2、施工管理防治措施
（1）外墙应带模养护，养护时间不得少于3天。

拆模后养护的时间应符合规范要求。

（2）除后浇带外，不应在墙内留竖向施工缝。

（3）外墙应达到设计强度后才能进行土方回填，回填应按规范要求进行分层夯实；如回填区域无施工条件时宜采用素混凝土回填。

3、材料防治措施
地下室外墙混凝土中应掺加防水外加剂和抗裂纤维。

地下室顶板裂缝处理技术总结一、裂缝原因分析在地下室顶板出现裂缝的原因有多种，主要包括：1.结构设计问题：如配筋不足、构造措施不当等；2.施工方法不当：如混凝土浇筑、养护不当等；3.温差应力：由于混凝土内部与外部温差过大，产生应力导致裂缝；4.外部荷载：如施工堆载、车辆行驶等造成顶板承载过大。

二、裂缝类型识别常见的地下室顶板裂缝类型有：1.纵向裂缝：长条形裂缝，多平行于施工缝；2.横向裂缝：垂直于施工缝的裂缝；3.龟裂：不规则的细小裂缝，形状像龟壳；4.沉降裂缝：由于不均匀沉降引起的裂缝，多出现在结构交接处。

三、处理方案选择根据裂缝类型和实际情况，选择合适的处理方案，包括：1.表面封闭法：适用于宽度较小、无渗水的裂缝；2.压力注浆法：适用于宽度较大、有渗水的裂缝；3.填充法：适用于宽度较大、深度较小的裂缝；4.碳纤维加固法：适用于承载力不足引起的裂缝。

四、材料与工具准备根据所选处理方案，准备相应的材料和工具，包括：1.材料：注浆浆液、环氧树脂砂浆、碳纤维布等；2.工具：注浆泵、搅拌器、切割机、角磨机等。

五、施工流程规划制定详细的施工流程规划，包括：1.现场勘察：确定裂缝位置、宽度、深度等；2.处理方案选择：根据勘察结果选择合适的处理方案；3.材料与工具准备：根据处理方案准备相应的材料和工具；4.施工流程安排：制定详细的施工流程，包括材料搅拌、注浆、养护等。

六、具体处理步骤（以压力注浆法为例）1.定位与清理：确定裂缝位置，清理周边杂物；2.钻孔：在裂缝两端钻孔，钻孔深度略大于裂缝深度；3.埋设注浆嘴：将注浆嘴埋入钻孔中，确保与裂缝连通；4.注浆：使用注浆泵将浆液注入注浆嘴，直至浆液从裂缝中溢出；5.养护：注浆完成后，对处理部位进行养护。

地下室剪力墙裂缝原因分析在建筑工程中，地下室剪力墙裂缝是一个较为常见的问题。

这些裂缝不仅会影响建筑物的外观，还可能会降低结构的安全性和耐久性。

因此，深入分析地下室剪力墙裂缝产生的原因至关重要。

一、设计方面的原因1、墙体配筋不足在设计地下室剪力墙时，如果对墙体所承受的荷载估计不足，或者配筋计算不准确，就可能导致墙体配筋不足。

这样在实际使用中，墙体无法承受相应的应力，从而产生裂缝。

2、混凝土强度等级选择不当混凝土强度等级过高或过低都可能引发问题。

强度等级过高，水泥用量大，水化热高，容易产生温度裂缝；强度等级过低，则无法满足墙体的承载要求，容易出现受力裂缝。

3、墙体厚度设计不合理如果地下室剪力墙的厚度设计过薄，墙体的刚度和承载能力就会不足，容易在外界因素作用下产生裂缝。

二、材料方面的原因1、水泥品种和用量使用的水泥品种不合适，或者水泥用量过多，会导致混凝土的水化热过大，在混凝土硬化过程中产生较大的温度应力，从而引起裂缝。

2、骨料质量骨料的粒径、级配、含泥量等都会影响混凝土的性能。

例如，骨料粒径过小、级配不良或者含泥量过高，会降低混凝土的强度和抗裂性能。

3、外加剂的使用外加剂的种类和用量不当，可能会影响混凝土的凝结时间、收缩性能等，从而增加裂缝产生的可能性。

三、施工方面的原因1、混凝土浇筑质量混凝土在浇筑过程中，如果振捣不密实，内部存在空洞、蜂窝等缺陷，会削弱墙体的整体性和承载能力，容易引发裂缝。

2、施工缝处理不当施工缝是混凝土浇筑过程中不可避免的，但如果施工缝的位置选择不合理、处理不规范，就会成为裂缝产生的薄弱环节。

3、养护不当混凝土浇筑完成后，养护是非常关键的环节。

养护时间不足、养护方法不正确，会导致混凝土表面水分蒸发过快，内部水分无法及时补充，从而产生收缩裂缝。

4、拆模时间过早过早拆除模板，混凝土强度尚未达到要求，墙体在自重和外部荷载作用下容易变形，产生裂缝。

四、环境方面的原因1、温度变化地下室的环境温度相对较低且变化较大。
