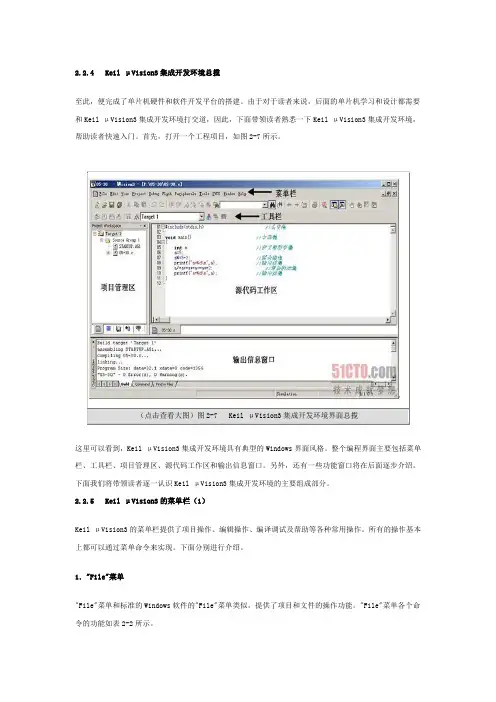

2.2.4 Keil μVision3集成开发环境总揽至此，便完成了单片机硬件和软件开发平台的搭建。
由于对于读者来说，后面的单片机学习和设计都需要和Keil μVision3集成开发环境打交道，因此，下面带领读者熟悉一下Keil μVision3集成开发环境，帮助读者快速入门。
首先，打开一个工程项目，如图2-7所示。
这里可以看到，Keil μVision3集成开发环境具有典型的Windows界面风格。
整个编程界面主要包括菜单栏、工具栏、项目管理区、源代码工作区和输出信息窗口。
另外，还有一些功能窗口将在后面逐步介绍。
下面我们将带领读者逐一认识Keil μVision3集成开发环境的主要组成部分。
2.2.5 Keil μVision3的菜单栏（1）Keil μVision3的菜单栏提供了项目操作、编辑操作、编译调试及帮助等各种常用操作。
所有的操作基本上都可以通过菜单命令来实现。
下面分别进行介绍。
1．"File"菜单"File"菜单和标准的Windows软件的"File"菜单类似，提供了项目和文件的操作功能。
"File"菜单各个命令的功能如表2-2所示。
表2-2 "File"菜单2．"Edit"菜单"Edit"菜单提供了常用的代码编辑操作命令。
"Edit"菜单各个命令的功能如表2-3所示。
表2-3 "Edit"菜单3．"View"菜单"View"菜单提供了在源代码编辑和仿真调试过程中，各个窗口和工具栏的显示和隐藏命令。
"View"菜单各个命令的功能如表2-4所示。
表2-4 "View"菜单续表4．"Project"菜单"Project"菜单提供了单片机项目的创建、设置和编译等命令。
整了很久的proteus 与keil3联合调试仿真ARM（LPC2103），今天终于整通了，不多说，直接进入话题：
1、安装realviewMDK3.5,Proteus 7.5SP3.安装目录是D:\Keil、D:\Program Files\Labcenter Electronics。
D:\Keil\ARM\STLink
2、下载vdmagdi.exe，安装至D:\Keil，全部选择安装。
3、之后，D:\Keil\ARM\BIN目录下多出一文件VDMARM.dll。
4、将VDMARM.dll复制出来，改名为：ST-LINKIII-KEIL.dll
5、将修改后的ST-LINKIII-KEIL.dll复制到D:\Keil\ARM\STLink目录，替换原文件
6、OK，剩下的就是Keil和proteus设置。
7、proteus中的Debug中选择Use remote debug monitor，并在使用mdk调试前把proteus打开并载入相应的hex文件，keil使用选择调试模式，如下图：
8、
9、编译文件，生成.HEX文件，将.HEX文件打开。
删掉倒数第二行：
:0400000500000110E6，然后回车。
将修改后的.hex文件导入到proteus文件中去。
切记：在调试过程中不要再编译keil文件。
10、打开proteus硬件电路图Debug中选择Use remote debug monitor。
直接运行keil文件。
此时proteus文件自动运行。
11、可以设置断点进行观察。
附张仿真图先：。

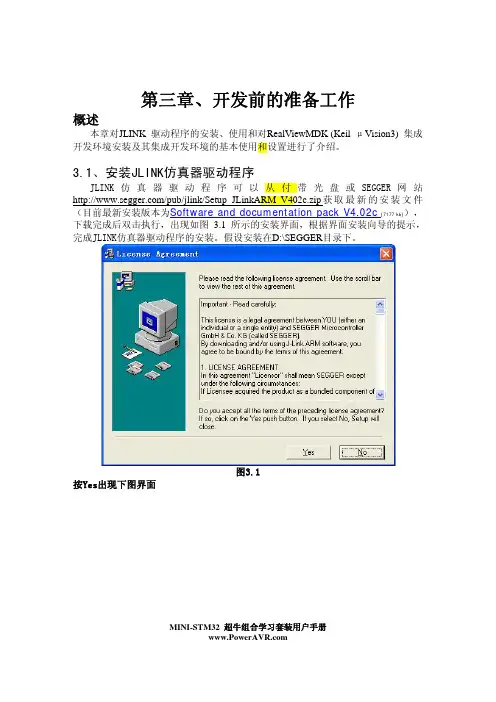

第三章、开发前的准备工作概述本章对JLINK 驱动程序的安装、使用和对RealViewMDK (Keil μVision3) 集成开发环境安装及其集成开发环境的基本使用和设置进行了介绍。
3.1、安装JLINK仿真器驱动程序JLINK仿真器驱动程序可以从付带光盘或SEGGER网站/pub/jlink/Setup_JLinkARM_V402c.zip获取最新的安装文件（目前最新安装版本为Software and documentation pack V4.02c [7177 kb]），下载完成后双击执行，出现如图 3.1 所示的安装界面，根据界面安装向导的提示，完成JLINK仿真器驱动程序的安装。
假设安装在D:\SEGGER目录下。
图3.1按Yes出现下图界面MINI-STM32 超牛组合学习套装用户手册图3.2按Next继续下一步操作图3.3选择安装目录后按Next继续下一步MINI-STM32 超牛组合学习套装用户手册图3.4如果你还在以前装了IAR的集成开发环境将出现下面图3.5的提示，提示你选择更新IAR下的JLINK仿真器的动态链接库文件，一般选上后按OK完成JLINK仿真器的安装。
图3.53.2、如何使用JLINK仿真器软件3.2.1、使用J-FLASH ARM 烧写程序到芯片FLASHMINI-STM32 超牛组合学习套装用户手册MINI-STM32 超牛组合学习套装用户手册运行J-FLASH ARM 出现图3.6图3.6进行烧写前的必要设置如:图3.7图3.7MINI-STM32 超牛组合学习套装用户手册选择MINI-STM32开发板的CPU型号，选择完成后按确定退出设置。
图3.8设置完成后左边显示烧写信息图3.9MINI-STM32 超牛组合学习套装用户手册连接目标板，连上后会有提示信息，见下边的状态拦。
图3.10连接成功后如图3.11图3.11MINI-STM32 超牛组合学习套装用户手册接着File->open打开烧录文件，如图3.12图3.12加载完成后选择Target->Auto或快捷键F7进行自动烧录。
C8051单片机在做定时器时设置
设置：
1：打开总中断，EA=1，
2：打开t0定时器中断开关ET0=1.
3：设置定时t0的工作方式，tmod=0x01；、、16位计数模式4：往寄存器送数，即TH0和TF0(TH为高四位计数器，TL低四位，)既是从哪个基数开始计数，送数形式为：th0=（65536-50000）/256;tl0=(65536-50000)%256;(50000是11.0596m晶振频率下，计数5万次用50毫秒)，也可以用计算器65536-50000算出的数在计算器上转换成16进制，左边两位是th0送的数，右边是tl0送的数。
5：设置基准信号源，（即是外部信号还是内部机器频率），TR0=1;是内部机器周期计数源，也可以理解为有一个开关
当计数满是：用：viod to() interrupt 1
{ ……}
响应中断，既：这是一个t0的中断服务程序，机器自动执行的，在大裹好中告诉机器你在这个50毫秒定时到了时你让机器干什么。

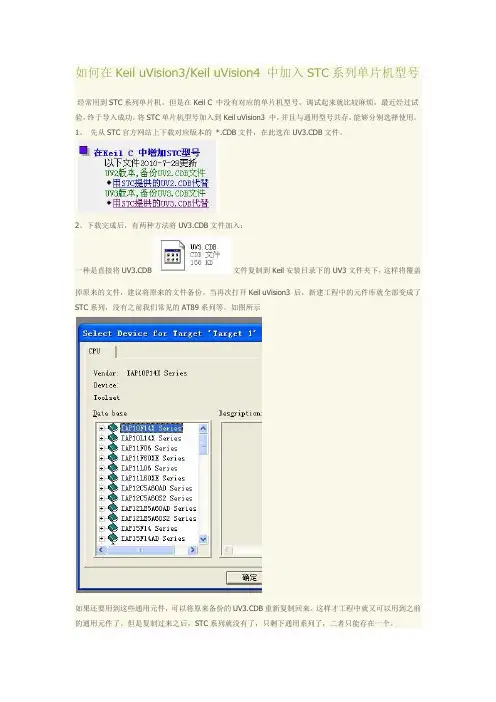

如何在Keil uVision3/Keil uVision4 中加入STC系列单片机型号经常用到STC系列单片机，但是在Keil C 中没有对应的单片机型号，调试起来就比较麻烦，最近经过试验，终于导入成功，将STC单片机型号加入到Keil uVision3 中，并且与通用型号共存，能够分别选择使用。
1、先从STC官方网站上下载对应版本的*.CDB文件，在此选在UV3.CDB文件。
2、下载完成后，有两种方法将UV3.CDB文件加入：一种是直接将UV3.CDB文件复制到Keil安装目录下的UV3文件夹下，这样将覆盖掉原来的文件，建议将原来的文件备份。
当再次打开Keil uVision3 后，新建工程中的元件库就全部变成了STC系列，没有之前我们常见的AT89系列等。
如图所示如果还要用到这些通用元件，可以将原来备份的UV3.CDB重新复制回来。
这样才工程中就又可以用到之前的通用元件了。
但是复制过来之后，STC系列就没有了，只剩下通用系列了，二者只能存在一个。
另一种方法是将下载的UV3.CDB重命名，命名为STC.CDB ，然后复制到Keil安装目录下UV3文件夹，这样就不会和原文件覆盖。
然后打开Keil安装目录下的TOOLS.INI 文件，在BOOK0=UV3\RELEASE_NOTES.HTM("uVision Release Notes") 下面加入CDB0=UV3\STC.CDB("STC CPU Data Base")，然后保存即可。
如果只在Keil uVision4按照以上方式在BOOK0=UV4\RELEASE_NOTES.HTM(“uVision Releas Notes”) CDB0=UV4\STC.CDB(“STC CPU Data Base”)，然后保存即可然后打开Keil uVision3，在新建的工程中，会出现一个数据库选择项，在这里选择“STC CPU Data Base”即可。
Keil uVision3使用说明一、打开Keil uVision3应用软件，如下图所示：
二、点击工程，选择新建工程，如下图：
新建后出现如下对话框，选择保存位置并输入工程名称点击保存：
出现如下对话框：
选择相应的CPU（我司使用Winbond的W78E516B单片机）后点确定，出现以下对话框：
点击是选项出现以下对话框并点击工程选择为目标‘目标1’设置选项：
出现以下对话框，
选择输出项，出现以下对话框：
勾选1处产生HEX文件，在2处执行的名字填写作为输出的HEX文档名称。
其他选项默认，点击确定，完成设置，出现以下对话框：
点击红框处或文件选项选择新建，出现以下对话框：
在Text1中进行程序编辑，并保存为相应文档（.c、.h），如下图保存为：main.c
保存后，打开目标1，右键源代码组1选择管理组件，
出现以下对话框：
点击添加文件，出现以下对话框：
点击ADD，然后关闭对话框，出现以下对话框：
点击确定，完成添加，出现以下对话框：
重复新增动作以完成所需添加程序，完成程序编辑后点击保存，最后进行编译，点击下图红框处编译按键进行编译，编译信息见信息栏，在信息栏中会提示编译信息如：警告、错误、编译结果。
编译不能出现错误，警告需根据实际使用情况进行取舍。

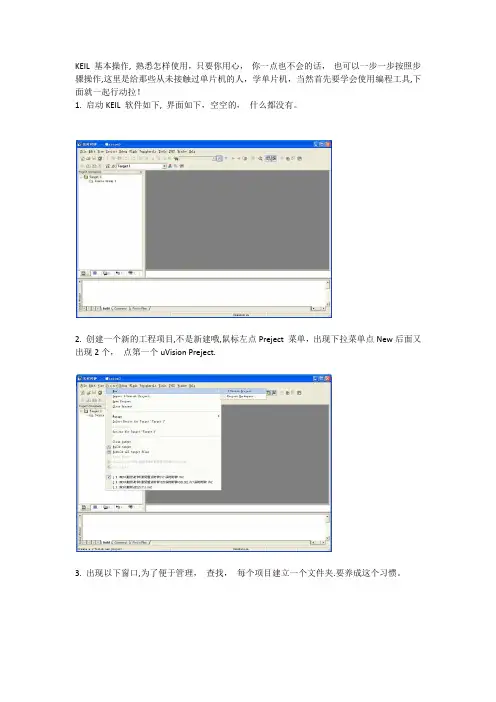

KEIL 基本操作, 熟悉怎样使用，只要你用心，你一点也不会的话，也可以一步一步按照步骤操作,这里是给那些从未接触过单片机的人，学单片机，当然首先要学会使用编程工具,下面就一起行动拉！1. 启动KEIL 软件如下, 界面如下，空空的，什么都没有。
2. 创建一个新的工程项目,不是新建哦,鼠标左点Preject 菜单，出现下拉菜单点New后面又出现2个，点第一个uVision Preject.3. 出现以下窗口,为了便于管理，查找，每个项目建立一个文件夹.要养成这个习惯。
4. 为新建文件夹起个项目名称,比如跑马灯.5. 文件名建好后，就可以起个项目工程名了.然后保存项目名称最好英文比较好，如果你非得用中文，也没关系。
6. 保存好项目名称之后，出现以下窗口,这个窗口告诉你想用哪个单片机，对于刚接触的人来说。
不需要那么严格，选择个相类似的单片机就行了，等你非常熟练自后就明白了！不是讨论范围.7. 我们选择ATMEL 的AT89C52芯片,点确定.8. 出现以下菜单，点是或者否都可以。
点是9.这样一个工程项目被创建，窗口左上角显示工程名但到这里还没结束继续。
10.下面开始新建编译文件,有几种方法来建立编译文件名.点菜单File, 点New1.. 在工作窗口出现一个默认的文本文件，这还不能进行编程。
12. 保存这个文件,点保存，出现以下菜单。
13.保存这个文件,由于我们使用的是C语言进行编程，因此在文件类型中我们选择c14.写好文件名，必须有后缀.15.这样我们就创建了一个C文件.打开如下,但是现在还不能进行编写程序，我们必须调入工程文件中才可以。
16 下面开始说怎么加载C文件或汇编文件，先说下怎么更改左边的项目名称，点右键，打开Manage Components17. 出现以下窗口，左双击窗口中的字符，我们将重新命名.18. 重新命名如下，确定。
19.结果如下，左边就变成了我么好所需要的工程项目名称，项目名称还可以再进行添加，再以后将会讲到。
用KEIL uvsion 3软件调试程序的流程和方法（1）用汇编语言或C语言创建源程序使用菜单“File->New”或点击工具栏的新建文件按扭，即可在项目窗口的右侧打开一个新的文本编辑窗口。
编辑完文件后，保存该文件，注意必须加上扩展名（汇编语言源程序一般用asm或a51为扩展名）。
（2）创建一个项目，从器件库中选择目标器件，配置工具设置点击“Project->New Project…”菜单，出现一个对话框，要求给将要建立的工程起一个名字（默认保存类型为uv3/uv2）下一步，选择目标CPU（即你所用芯片的型号），（先选择生产该CPU的公司，然后点“+”，从下拉列表中即可看到具体的CPU）,然后点击“确定”按钮回到主界面。
此时在工程窗口的文件页中，出现了“Target 1”,前面有“＋”号，点击“＋”号展开，可以看到下一层的“Source Group1”,这时的工程是一个空的工程。
（3）向项目中添加源文件。
右击界面左边项目窗口中的“Source Group1”,选择“Add file to Group” Source Group1“，出现” Add file to Group” Source Group1“对话框。
在对话框下面的”文件类型“改为”*.*“，找到需加入的.asm文件，双击该文件名，即可把该文件加入项目。
（4）设置工程项目点击左边Project窗口中的Target1，然后使用菜单”Project->Options for target “target1”“即出现对工程设置的对话框。
共八个页面，大多数取默认值即可。
选几个比较重要的做下说明：Target页Xtal：晶振频率值，默认值是所选目标CPU的最高可用频率值，该数值与最终产生的目标代码无关，仅用于软件模拟调试时显示程序执行时间。
正确设置该数值可使用显示时间与实际所使用时间一致，一般将其设置成与你的硬件所用晶振频率相同。
KEIL 基本操作, 熟悉怎样使用，只要你用心，你一点也不会的话，也可以一步一步按照步骤操作,这里是给那些从未接触过单片机的人，学单片机，当然首先要学会使用编程工具,下面就一起行动拉！1. 启动KEIL 软件如下, 界面如下，空空的，什么都没有。
2. 创建一个新的工程项目,不是新建哦,鼠标左点Preject 菜单，出现下拉菜单点New后面又出现2个，点第一个uVision Preject.3. 出现以下窗口,为了便于管理，查找，每个项目建立一个文件夹.要养成这个习惯。
4. 为新建文件夹起个项目名称,比如跑马灯.5. 文件名建好后，就可以起个项目工程名了.然后保存项目名称最好英文比较好，如果你非得用中文，也没关系。
6. 保存好项目名称之后，出现以下窗口,这个窗口告诉你想用哪个单片机，对于刚接触的人来说。
不需要那么严格，选择个相类似的单片机就行了，等你非常熟练自后就明白了！不是讨论范围.7. 我们选择ATMEL 的AT89C52芯片,点确定.8. 出现以下菜单，点是或者否都可以。
点是9.这样一个工程项目被创建，窗口左上角显示工程名但到这里还没结束继续。
10.下面开始新建编译文件,有几种方法来建立编译文件名.点菜单File, 点New1.. 在工作窗口出现一个默认的文本文件，这还不能进行编程。
12. 保存这个文件,点保存，出现以下菜单。
13.保存这个文件,由于我们使用的是C语言进行编程，因此在文件类型中我们选择c14.写好文件名，必须有后缀.15.这样我们就创建了一个C文件.打开如下,但是现在还不能进行编写程序，我们必须调入工程文件中才可以。
16 下面开始说怎么加载C文件或汇编文件，先说下怎么更改左边的项目名称，点右键，打开Manage Components17. 出现以下窗口，左双击窗口中的字符，我们将重新命名.18. 重新命名如下，确定。
19.结果如下，左边就变成了我么好所需要的工程项目名称，项目名称还可以再进行添加，再以后将会讲到。
关于C8051F340芯片使用Keil uVision3软件的配置（必须先安装Keil uVision3软件）学习资料网址：/Left_Column/C8051F_Application_Notes.htm 在写C8051F340芯片的程序代码时，我们可以直接使用Keil 3等软件，在Keil 3的环境下可以编写代码、在线仿真调试和将编译好的HEX文件烧写到C8051F340的Flash中，在进行如下设置之前需先在Keil 3环境下载入工程或新建工程，只有在有工程的环境下一些菜单中的选项才可用一、打开Keil uVision3软件，新建工程和添加文件到工程①进入到“工程”菜单选择“新建工程”选项，会出现一个对话框，在“资料库目录”选项卡中选择“Silicon Laboratories,Inc.”厂商的“C8051F340”设备，具体如下图所示②在左侧的“Project Workspace”处的“源代码组1”字符处，点鼠标右键出现一系列选项，我们选择“添加文件到组‘源代码组1’”，会出现打开文件对话框，我们添加需要的文件即可（这里我们以“流水灯闪烁.C”为例），具体如下图所示二、对此新建的工程进行相关配置①打开“工程”菜单，选择“为文件‘流水灯闪烁.C’设置选项”，会出现如下对话框上述对话框不是我们需要设置的对话框，点击“取消”按钮后，重新打开“工程”菜单，再次选择“为目标‘目标 1’设置选项”，此时出现的对话框和刚刚出现的对话框不同，这个对话框才是我们需要设置的对话框，新的对话框如下图或者如下图所示直接对着Target1右键选择Options for Target 'Target1'，也会弹出设置窗口②我们选择选项卡中的“调试”，在右上角处有“使用”选项，我们选择它，然后在下拉选项中选择“Silicon Laboratories C8051Fxxx Drivers”选项，再点击右边的“设置”按钮，会出现“Target Setup”对话框，我们选择“USB Debug Adapter 1.6.0.0”选项，然后按照下图右边的设置，把勾都打上，如下图所示，最后点击“OK”按钮和“确定”按钮即可，具体如下图所示③在线下载程序到Flash或者擦除Flash中的数据选择“功能”选项卡，选中“使用目标驱动器进行FLASH编程”选项，选择“Silicon Laboratories C8051Fxxx ……”选项，再单击“设置”按钮，出现“Flash Download Setup”对话框，选中三个选项，此时在菜单“内存”中会出现“下载”和“擦除”选项④输出HEX烧写文件配置，我们选择“输出”选项卡，在“产生HEX文件”前面打上勾，则程序在编译后自动会生成十六进制烧写文件，具体如下图所示三、程序编译完成后，进行在线仿真调试工作，进入到“调试”菜单，选择“启动/停止调试”选项或者点击工具栏上的图标，将FLASH中原程序擦除并将当前新程序烧写到FLASH中，开始启动调试功能，如果想让程序一直执行，则进入到“调试”菜单，选择“运行”选项或者点击工具栏上的图标，如果想一步一步跟踪调试则进入到“调试”菜单，选择“跟踪”、“单步”和“断点”等其它工具四、将各种变量添加到“监视调用堆栈窗口”进行监视，进入到“视图”菜单，选择“监视和调用堆栈窗口”选项或者点击工具栏上的图标，会出现如下对话框，在程序某变量处选中需要监视的变量，点鼠标右键选中“Add “Hight_Bit”to Watch Windows”中的#1窗口或#2窗口，在程序运行时就可以随时看到Hight_Bit变化以后的数据了五、下面简单介绍使用Silicon IDE进行仿真调试调试控制栏可以控制程序的执行状态，所有的调试控制都可以由菜单、快捷键和调试工具栏实现。
Keil3（ADS）到Keil4（MDK）移植总结1.在启动文件startup.s中CODE32下面添加语句：PRESERVE8同样在IRQ.s文件中CODE32下面添加语句：PRESERVE8原因：PRESERVE8 指令指定当前文件保持堆栈八字节对齐。
报错：Error: L6238E: startup.o(vectors) contains invalid call from '~PRES8 (The user did not require code to preserve 8-byte aligment of 8-byte dataobjects)' function to 'REQ8 (Code was permitted to depend on the8-byte aligment of 8-byte data items)' function FIQ_Exception.2.在option属性中Asm选项卡中去掉Enable ARM/Thumb Interworking选项。
报错：若不去掉该选项，在编译时会出现警告：warning: A1608W: MOV pc,<rn> instruction used, but BX <rn> is preferred。
或者不去掉该选项，而将报错信息中的MOV pc,<rn>指令改写成BX <rn>形式指令也可消除警告。
注意：如果程序中存在ARM和Thumble指令相互调用的情况，那么使用BX指令能够返回到正确的处理器状态。
而使用MOV指令则不能实现处理器状态的切换，所以keil编译器建议使用BX指令。
3.Linker选项卡设置a.去掉Use Memory Layout from Target Dialog选项，添加分散加载文件，在Misccontrols选项中添加--info totals --entry 0x00000000 --scatter .\mem_c.scf --info sizes（根据实际工程）（可行）b.勾选Use Memory Layout from Target Dialog选项，在Misc controls选项中添加--info totals --entry 0x00000000 --scatter .\mem_c.scf --info sizes（根据实际工程）（可行）c.勾选Use Memory Layout from Target Dialog选项，在Misc controls选项中不添加内容，则编译报错：error: L6236E: No section matches selector - no section to be FIRST/LAST.d.去掉Use Memory Layout from Target Dialog选项，不添加分散加载文件，在Misc controls选项中不添加内容，则报错：2132.axf: Warning: L6914W: option ro-base ignored when using --scatter.2132.axf: Warning: L6914W: option rw-base ignored when using --scatter.但程序能运行e.去掉Use Memory Layout from Target Dialog选项，添加分散加载文件，在Misccontrols选项中不添加内容，则警告：2132.axf: Warning: L6305W: Image does not have an entry point. (Not specified or not set due to multiple choices.)但程序能运行4.Debug选项卡设置选择右侧的Use RDI选项，如图（如果没有该选项，则需要安装控件）在setting中选择对应的RDI驱动DLL5.Utilities选项卡设置去掉Update T arget before Debugging选项，否则编译可以通过，但不能下载，报错：Error：Flash Download failed – ARM7TDMI6.Target.c文件中断处理函数不要添加__irq关键字。
使用教程一、Keil 工程文件的建立、设置与目标文件的获得单片机开发中除必要的硬件外，同样离不开软件，我们写的汇编语言源程序要变为CPU 可以执行的机器码有两种方法，一种是手工汇编，另一种是机器汇编，目前已极少使用手工汇编的方法了。
机器汇编是通过汇编软件将源程序变为机器码，用于MCS-51 单片机的汇编软件有早期的A51，随着单片机开发技术的不断发展，从普遍使用汇编语言到逐渐使用高级语言开发，单片机的开发软件也在不断发展，Keil 软件是目前最流行开发MCS-51 系列单片机的软件，这从近年来各仿真机厂商纷纷宣布全面支持Keil 即可看出。
Keil 提供了包括C 编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部份组合在一起。
运行Keil 软件需要Pentium 或以上的CPU，16MB 或更多RAM、20M 以上空闲的硬盘空间、WIN98、NT、WIN2000、WINXP 等操作系统。
掌握这一软件的使用对于使用51 系列单片机的爱好者来说是十分必要的，如果你使用C 语言编程，那么Keil 几乎就是你的不二之选（目前在国内你只能买到该软件、而你买的仿真机也很可能只支持该软件），即使不使用C 语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。
我们将通过一些实例来学习Keil 软件的使用，在这一部份我们将学习如何输入源程序，建立工程、对工程进行详细的设置，以和如何将源程序变为目标代码。
图1 所示电路图使用89C51 单片机作为主芯片，这种单片机性属于MCS-51 系列，其内部有4K 的FLASH ROM,可以反复擦写，非常适于做实验。
89C51 的P1 引脚上接8 个发光二极管，P 3.2~P3.4 引脚上接4 个按钮开关，我们的第一个任务是让接在P1 引脚上的发光二极管依次循环点亮。
一、Keil 工程的建立首先启动Keil 软件的集成开发环境，这里假设读者已正确安装了该软件，可以从桌面上直接双击uVision 的图标以启动该软件。
keil uvision3详细的使用步骤1.建立工程，如下图点击“project”à“new project…”
①选择在你要的路径存放工程：如下图
②然后输入工程名：如下所示，默认后缀名为.uv2,单击“保存”
③在弹出的窗口中选择某公司的芯片，点击“确定”，如下图：
④然后弹出如下对画框：
点击“是”或“否”都可以，我一般点击的“否”。
⑤然后新建一个文件：如下，单击左上角“createa new file”
⑥然后保存：输入文件命，一般都可和工程名一样。
根据你写的文件类型添加后缀名，如：.asm表示写汇编语言、.c表示写C语言等。
然后“保存”。
⑦回到主界
面后，在左边“project Workspace”窗口中左击“SourceGroup1”—>“Add File to Gro up…Source Group 1‟”：如下图所示
⑧在弹出对话框中，选中刚才新建的文件，点击“Add”，然后“Close”
至此，就可以写你的程序了。
程序写好后，就可以进行编译了
还有就是调试功能：可以单步运行程序
程序进入调试状态：
其中：
单击一次，程序运行一步：
其他就不再多说，自己多练就知道另外一些功能了。
第一步：建立工程
点击后出现如下界面：
新建文件夹后，点击“打开”按钮，出现如下界面：
在“文件名”处输入“工程名”：456 然后点击“保存”。
然后出现如下界面：
选择“Atmel”，然后双击展开，在下拉列表中选择“A T89C52”，操作如下：
选择“A T89C52”后单击确定，会出现如下窗口：单击“否”按钮
第二步：新建源程序文件
操作如下：
建立了文件后，单击“保存”按钮，操作如下：
单击“保存”按钮后，会出现如下界面：
然后单击“保存”。
第三步：将源程序文件加入工程中
选中如下图所示“Source group1”，右键，将会出现如下界面：
单击如图所示选项，将会出现下图界面：
创建工作完成！
当需要生成烧录程序用的Hex文件时，
需先点击红框中的图标，在弹出的对话框中，选中“output”对话框，在绿框中勾选如图所示选项！
仿真时，需先设置仿真晶振频率
单击“确定”按钮后，单击下图红框中的图标，即弹出下图中的界面
仿真图标的含义：
①将程序复位到主函数的最开始处，准备重新运行程序。
②全速运行，运行过程时中间不停止。
③停止全速运行，全速运行程序时激活该按钮，用来停止正全速运行的程序。
④进入子函数内部。
⑤单步执行代码，它不会进入子函数内部，可直接跳过函数。
⑥跳出当前进入的函数，只有进入子函数内部该按钮才被激活。
⑦程序直接运行至当前光标所在行。
⑧显示/隐藏编译窗口，可以查看每句C语言编译后所对应的汇编代码。
⑨显示/隐藏变量观察窗口，可以查看各个变量值的变化状态。
在仿真状态下可以通过如下方式，查看各种外设的状态。
第一步：建立工程
点击后出现如下界面：
新建文件夹后，点击“打开”按钮，出现如下界面：
在“文件名”处输入“工程名”：456 然后点击“保存”。
然后出现如下界面：
选择“Atmel”，然后双击展开，在下拉列表中选择“A T89C52”，操作如下：
选择“A T89C52”后单击确定，会出现如下窗口：单击“否”按钮
第二步：新建源程序文件
操作如下：
建立了文件后，单击“保存”按钮，操作如下：
单击“保存”按钮后，会出现如下界面：
然后单击“保存”。
第三步：将源程序文件加入工程中
选中如下图所示“Source group1”，右键，将会出现如下界面：
单击如图所示选项，将会出现下图界面：
创建工作完成！
当需要生成烧录程序用的Hex文件时，
需先点击红框中的图标，在弹出的对话框中，选中“output”对话框，在绿框中勾选如图所示选项！
仿真时，需先设置仿真晶振频率
单击“确定”按钮后，单击下图红框中的图标，即弹出下图中的界面
仿真图标的含义：
①将程序复位到主函数的最开始处，准备重新运行程序。
②全速运行，运行过程时中间不停止。
③停止全速运行，全速运行程序时激活该按钮，用来停止正全速运行的程序。
④进入子函数内部。
⑤单步执行代码，它不会进入子函数内部，可直接跳过函数。
⑥跳出当前进入的函数，只有进入子函数内部该按钮才被激活。
⑦程序直接运行至当前光标所在行。
⑧显示/隐藏编译窗口，可以查看每句C语言编译后所对应的汇编代码。
⑨显示/隐藏变量观察窗口，可以查看各个变量值的变化状态。
在仿真状态下可以通过如下方式，查看各种外设的状态。
