下载文档原格式
第一章习题1作图表示出立方晶系(1 2 3)、(0 -1 -2)、(4 2 1)等晶面和［-1 0 2］ ［-2 1 1］、［3 4 6］等晶向面心立方原子半径 R=Z2a/4贝卩a=4R/V2代入上式有R=0.146X4R/ V 2=0.414R10•已知铁和铜在室温下的晶格常数分别为 0.286nm 和0.3607nm,求 1cm3中铁和铜的原子数。
解：室温下Fe 为体心立方晶体结构，一个晶胞中含 2个Fe 原子， Cu 为面心立方晶体结构，一个晶胞中含有4个Cu 原子1cm3=1021nm3 解：面心立方八面体间隙半径 r=a/2-V 2a/4=0.146a令1cm3中含Fe的原子数为N Fe,含Cu的原子数为N Cu，室温下一个Fe的晶胞题解为V F e, 一个Cu晶胞的体积为V皿贝SN Fe=1021/V Fe=1021/(0.286)3=3.5x1018N cu=1021/V cu=1021/(0.3607)3=2.8X101811一个位错环能不能各个部分都是螺型位错或者刃型位错，试说明之。
解：不能，因为位错环上各点的位错运动方向是不一样的，而柏氏矢量的方向是确定的。
15•有一正方形位错线，其柏式矢量如图所示，试指出图中各段线的性能，并指出任性位错额外串排原子面所在的位置。
AD、BC段为刃型位错;DC、AB段为螺型位错AD段额外半原子面垂直直面向里BC段额外半原子面垂直直面向外第二章习题1•证明均匀形核时，形成临界晶粒的△ Gk与其体积V之间的关系（1）为△ G k = V/2△ G v证明：由均匀形核体系自由能的变化可知，形成半径为r k的球状临界晶粒，自由度变化为W —斗咖。
+忸9（2）对（2）进行微分处理，有4 *d（AG）川一§ 叼"J <f（4nr/（y）—" + " dr K心此0= --Kr k SG x3 + 4心口x2 ’ 即<7二3 2⑶将（3）带入（1），有AG t=-VAG v+^^S2（4）V=-K^ = ^S由于，即3V=r k S （5）将（5）带入（4）中，则有3V VAG k=-VAG v+ —AG, = -AG.匚iiW2•如果临界晶核是边长为a的正方形，试求其△ Gk和a的关系为什么形成立方晶核的△ G k比球形晶核要大?3•为什么金属结晶时一定要有过冷度，影响过冷度的因素是什么，固态金属融化时是否会出现过热，为什么？答：由热力学可知，在某种条件下，结晶能否发生，取决于固相的自由度是否低于液相的自由度，即？G二GS-GLvO ;只有当温度低于理论结晶温度Tm时，固态金属的自由能才低于液态金属的自由能，液态金属才能自发地转变为固态金属，因此金属结晶时一定要有过冷度。
《金属学与热处理》复习题绪论基本概念：1.工艺性能:金属材料适应实际加工工艺的能力。
（分类）2.使用性能：金属材料在使用时抵抗外界作用的能力。
（分类）3.组织：用肉眼，或不同放大倍数的放大镜和显微镜所观察到的金属材料内部的情景。
宏观组织：用肉眼或用放大几十倍的放大镜所观察到的组织。
（金属内部的各种宏观缺陷）显微组织：用100-2000倍的显微镜所观察到的组织。
（各个组成相的种类、形状、尺寸、相对数量和分布，是决定性能的主要因素）4：结构：晶体中原子的排列方式。
第一章基本概念：1.金属：具有正的电阻温度系数的物质，其电阻随温度升高而增加。
2.金属键；金属正离子和自由电子之间相互作用而形成的键。
3.晶体：原子（离子）按一定规律周期性地重复排列的物质。
4.晶体特性：(原子)规则排列；确定的熔点；各向异性；规则几何外形。
5.晶胞：组成晶格的最基本的几何单元。
6.配位数:晶格中任一原子周围与其最近邻且等距的原子数目。
7.晶面族：原子排列相同但空间位向不同的所有晶面称为晶面族。
8.晶向族：原子排列相同但空间位向不同的所有晶向称为晶向族。
9.多晶型性：当外部条件（如温度和压强）改变时，有些金属会由一种晶体结构向另一种晶体结构转变。
又称为同素异构转变。
10.晶体缺陷：实际晶体中原子排列偏离理想结构的现象。
11.空位：晶格结点上的原子由于热振动脱离了结点位置，在原来的位置上形成的空结点。
12.位错：晶体中有一列或若干列原子发生了有规则的错排现象，使长度达几百至几万个原子间距、宽约几个原子间距范围内的原子离开其平衡位置，发生了有规律的错动。
13.柏氏矢量：在实际晶体中沿逆时针方向环绕位错线作一个闭合回路。
在完整晶体中以同样的方向和步数作相同的回路，由回路的终点向起点引一矢量，该矢量即为这条位错线的柏氏矢量。
14.晶粒：晶体中存在的内部晶格位向完全一致，而相互之间位向不相同的小晶体。
15.各向异性：由于晶体中不同晶面和晶向上的原子密度不同，因而晶体在不同方向上的性能有所差异。
第一章1•作图表示出立方晶系（1 2 3）、（0 -1-2）、（4 2 1）等晶面和［-1 02］、3•某晶体的原子位于正方晶格的节点上，其晶格常数今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。
解：设X方向的截距为5a, Y方向的截距为2a,则Z方向截距为3c=3X2a/3=2a,取截距的倒数，分别为1/5a，1/2a, 1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2, （1 1 0）面间距为"2a/2, （1 1 1）面间距为"3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12,即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示贝卩OD=c/2，AB=BC=CA=CD=a因厶ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2有(CD)2=(OC)2+(1/2C)2，即I /T J(CU)(c)2- '3 2因此c/a=V8/3=1.6338•试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-v2a/4=0.146a面心立方原子半径R二辺a/4，贝卩a=4R/\2，代入上式有R=0.146X4R/ V2=0.414R9. a ）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。
b）经X射线测定，在912C时丫-Fe的晶格常数为0.3633nm, a -Fe的晶格常数为0.2892nm,当由丫-Fe转化为a -Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。
（完整版）《金属学及热处理》复习习题及答案1第一章金属及合金的晶体结构复习题一、名词解释1. 晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。
2. 非晶体：指原子呈不规则排列的固态物质。
3. 空间点阵：描述晶体中原子（离子、分子或原子集团）规律排列的空间格架称为空间点阵。
4. 晶格：一个能反映原子排列规律的空间格架。
5. 晶胞：构成晶格的最基本单元。
6. 晶界：晶粒和晶粒之间的界面。
7. 单晶体：只有一个晶粒组成的晶体。
8 多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。
9. 晶粒：组成多晶体的各个小单晶体的外形一般为不规则的颗粒状，故通常称之为晶粒。
10. 合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。
11. 组元：组成合金最基本的、独立的物质称为组元。
12. 相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。
13. 组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。
14. 固熔体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相。
二、填空题I .晶体与非晶体的根本区别在于原子的排列是否规则。
2. 常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。
3. 实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。
4. 根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。
5. 置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。
6. 合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。
7. 同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光泽，正的电阻温度系数。
8. 晶体与非晶体最根本的区别是原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质，而非晶体则不是。
金属学与热处理课后答案第一章填表：晶格类型原子数原子半径配位数致密度体心立方2a43868%面心立方4a421274%密排六方6a211274%5、作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向10、已知面心立方晶格常数为a，分离计算（100）、（110）、和（111）晶面的晶面间距；并求出【100】、【110】和【111】晶向上的原子罗列密度（某晶向上的原子罗列密度是指该晶向上单位长度罗列原子的个数）第1 页/共18 页答：（100）：（110）：（111）：14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、自立的物质。
相：合金中结构相同、成分和性能均一并以界面互相分开的组成部分。
固溶体：合金组元之间以不同的比例互相混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在囫囵晶体中都按—定的顺序罗列起来，改变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增强，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
缘故：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的容易的晶体结构称为间隙相。
金属学与热处理课后答案第一章填表：晶格类型原子数原子半径配位数致密度体心立方2a43868%面心立方4a421274%密排六方6a211274%5、作图表示出立方晶系（123）、（0-1-2）、（421）等晶面和[-102]、[-211]、[346]等晶向10、已知面心立方晶格常数为a，分别计算（100）、（110）、和（111）晶面的晶面间距；并求出【100】、【110】和【111】晶向上的原子排列密度（某晶向上的原子排列密度是指该晶向上单位长度排列原子的个数）答：（100）：（110）：（111）：14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答:组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
⾦属学与热处理习题解答⾦属学与热处理习题及参考解⼀、论述四种强化的强化机理、强化规律及强化⽅法。
1、形变强化形变强化：随变形程度的增加，材料的强度、硬度升⾼，塑性、韧性下降的现象叫形变强化或加⼯硬化。
机理：随塑性变形的进⾏，位错密度不断增加，因此位错在运动时的相互交割加剧，结果即产⽣固定的割阶、位错缠结等障碍，使位错运动的阻⼒增⼤，引起变形抗⼒增加，给继续塑性变形造成困难，从⽽提⾼⾦属的强度。
规律：变形程度增加，材料的强度、硬度升⾼，塑性、韧性下降，位错密度不断增加，根据公式Δσ=αbGρ1/2，可知强度与位错密度（ρ）的⼆分之⼀次⽅成正⽐，位错的柏⽒⽮量（b）越⼤强化效果越显著。
⽅法：冷变形（挤压、滚压、喷丸等）。
形变强化的实际意义（利与弊）：形变强化是强化⾦属的有效⽅法，对⼀些不能⽤热处理强化的材料可以⽤形变强化的⽅法提⾼材料的强度，可使强度成倍的增加；是某些⼯件或半成品加⼯成形的重要因素，使⾦属均匀变形，使⼯件或半成品的成形成为可能，如冷拔钢丝、零件的冲压成形等；形变强化还可提⾼零件或构件在使⽤过程中的安全性，零件的某些部位出现应⼒集中或过载现象时，使该处产⽣塑性变形，因加⼯硬化使过载部位的变形停⽌从⽽提⾼了安全性。
另⼀⽅⾯形变强化也给材料⽣产和使⽤带来⿇烦，变形使强度升⾼、塑性降低，给继续变形带来困难，中间需要进⾏再结晶退⽕，增加⽣产成本。
2、固溶强化随溶质原⼦含量的增加，固溶体的强度硬度升⾼，塑性韧性下降的现象称为固溶强化。
强化机理：⼀是溶质原⼦的溶⼊，使固溶体的晶格发⽣畸变，对滑移⾯上运动的位错有阻碍作⽤；⼆是位错线上偏聚的溶质原⼦形成的柯⽒⽓团对位错起钉扎作⽤，增加了位错运动的阻⼒；三是溶质原⼦在层错区的偏聚阻碍扩展位错的运动。
所有阻⽌位错运动，增加位错移动阻⼒的因素都可使强度提⾼。
固溶强化规律：①在固溶体溶解度范围内，合⾦元素的质量分数越⼤，则强化作⽤越⼤；②溶质原⼦与溶剂原⼦的尺⼨差越⼤，强化效果越显著；③形成间隙固溶体的溶质元素的强化作⽤⼤于形成置换固溶体的元素；④溶质原⼦与溶剂原⼦的价电⼦数差越⼤，则强化作⽤越⼤。
金属学与热处理课后习题答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#第七章金属及合金的回复和再结晶7-1 用冷拔铜丝线制作导线，冷拔之后应如何如理，为什么答：应采取回复退火（去应力退火）处理：即将冷变形金属加热到再结晶温度以下某一温度，并保温足够时间，然后缓慢冷却到室温的热处理工艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加工，冷塑性变形会使铜丝产生加工硬化和残留内应力，该残留内应力的存在容易导致铜丝在使用过程中断裂。
因此，应当采用去应力退火使冷拔铜丝在基本上保持加工硬化的条件下降低其内应力（主要是第一类内应力），改善其塑性和韧性，提高其在使用过程的安全性。
7-2 一块厚纯金属板经冷弯并再结晶退火后，试画出截面上的显微组织示意图。
答：解答此题就是画出金属冷变形后晶粒回复、再结晶和晶粒长大过程示意图（可参考教材P195，图7-1）7-3 已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃，试估算其再结晶温度。
答：再结晶温度：通常把经过严重冷变形（变形度在70%以上）的金属，在约1h的保温时间内能够完成超过95%再结晶转变量的温度作为再结晶温度。
≈δTm，对于工业纯1、金属的最低再结晶温度与其熔点之间存在一经验关系式：T再金属来说：δ值为，取计算。
2、应当指出，为了消除冷塑性变形加工硬化现象，再结晶退火温度通常要比其最低再结晶温度高出100-200℃。
=，可得：如上所述取T再W=3399×=℃再=1538×=℃Fe再Cu=1083×=℃再7-4 说明以下概念的本质区别：1、一次再结晶和二次在结晶。
2、再结晶时晶核长大和再结晶后的晶粒长大。
答：1、一次再结晶和二次在结晶。
定义一次再结晶：冷变形后的金属加热到一定温度，保温足够时间后，在原来的变形组织中产生了无畸变的新的等轴晶粒，位错密度显着下降，性能发生显着变化恢复到冷变形前的水平，称为（一次）再结晶。

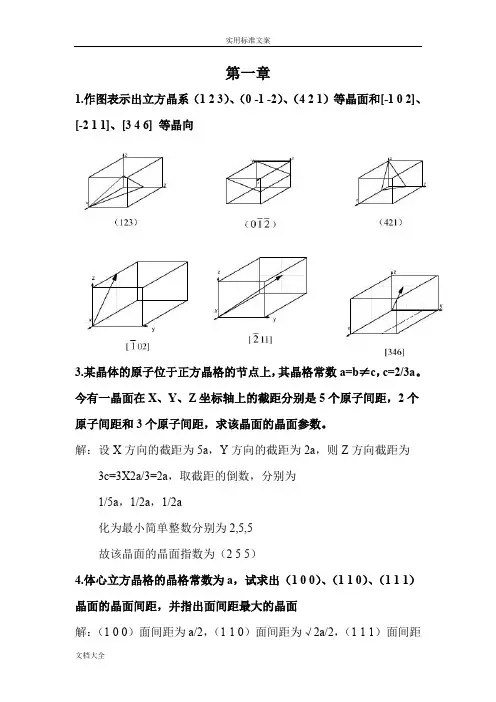

第一章1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。
今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。
解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7.证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示则OD=c/2，AB=BC=CA=CD=a因△ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2则有(CD)2=(OC)2+(1/2c)2，即因此c/a=√8/3=1.6338.试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有R=0.146X4R/√2=0.414R9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。
b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。
金属热处理考试题与参考答案一、判断题（共100题，每题1分，共100分）1.滚动轴承钢的最终热处理为淬火加低温回火。
（）A、正确B、错误正确答案：A2.钢号""Q195""表示此钢的屈服极限是为195N/mm2。
（）A、正确B、错误正确答案：A3.马氏体组织是一种非稳定的组织。
（）A、正确B、错误正确答案：B4.奥运主场馆鸟巢用的钢是Q460。
（）A、正确B、错误正确答案：A5.索氏体和回火索氏体的性能没有多大的区别。
（）A、正确B、错误正确答案：B6.不同金属材料的密度是不同的。
（）A、正确B、错误正确答案：A7.金属是指单一元素构成的具有特殊的光泽延展性导电性导热性的物质。
（）A、正确B、错误正确答案：A8.塑性好的材料易变形加工。
（）A、正确B、错误正确答案：A9.钢水浇铸前加入钛、硼、铝等可细化晶粒。
（）A、正确B、错误正确答案：A10.纯金属的结晶过程是一个恒温过程。
（）A、正确B、错误正确答案：A11.由液体转变为固体的过程都叫结晶。
（）A、正确B、错误正确答案：A12.一般清况下碳钢淬火用油，合金钢淬火用水。
（）A、正确B、错误正确答案：B13.铸造铝合金中没有成分随温度变化的固溶体,故不能用热处理方式进行强化。
（）A、正确B、错误正确答案：B14.奥氏体不锈钢的耐蚀性高于马氏体不锈钢。
（）A、正确B、错误正确答案：A15.钢中退火后出现石墨碳,对性能影响不大,可以应用。
（）A、正确B、错误正确答案：B16.炉衬是决定热处理电阻炉工作性能和热效率的主要因素。
（）A、正确B、错误正确答案：A17.常用的塑性材料在使用时，一般不允许有塑性变形。
（）A、正确B、错误正确答案：A18.珠光体向奥氏体转变也是通过形核及晶核长大的过程进行的。
（）A、正确B、错误正确答案：A19.火焰淬火最常用的燃料是氧-乙炔火焰混合气体。
（）A、正确B、错误正确答案：A20.碳溶于α-Fe中形成的间隙固溶体，称为奥氏体。
第六章1.试用多晶体的塑性变形过程说明金属晶粒越细强度越高、塑性越好的原因是什么？2.答：由Hall-Petch 公式可知，屈服强度σs 与晶粒直径平方根的倒数 d v2呈线性关系。
在多晶体中，滑移能否从先塑性变形的晶粒转移到相邻晶粒主要取决于在已滑移晶粒晶界附近的位错塞积群所产生的应力集中能否激发相邻晶粒滑移系中的位错源，使其开动起来，从而进行协调性的多滑移。
由τ=nτ0知，塞积位错数目n越大，应力集中τ越大。
位错数目n与引起塞积的晶界到位错源的距离成正比。
晶粒越大，应力集中越大，晶粒小，应力集中小，在同样外加应力下，小晶粒需要在较大的外加应力下才能使相邻晶粒发生塑性变形。
在同样变形量下，晶粒细小，变形能分散在更多晶粒内进行，晶粒内部和晶界附近应变度相差较小，引起的应力集中减小，材料在断裂前能承受较大变形量，故具有较大的延伸率和断面收缩率。
另外，晶粒细小，晶界就曲折，不利于裂纹传播，在断裂过程中可吸收更多能量，表现出较高的韧性。
2.金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？答：残余内应力存在的原因1）塑性变形使金属工件或材料各部分的变形不均匀，导致宏观变形不均匀；2）塑性变形使晶粒或亚晶粒变形不均匀，导致微观内应力；3）塑性变形使金属内部产生大量的位错或空位，使点阵中的一部分原子偏离其平衡位置，导致点阵畸变内应力。
实际意义：可以控制材料或工件的变形、开裂、应力腐蚀；可以利用残留应力提高工件的使用寿命。
3.何谓脆性断裂和塑性断裂，若在材料中存在裂纹时，试述裂纹对脆性材料和塑性材料断裂过程中的影响。
答：塑性断裂又称为延性断裂，断裂前发生大量的宏观塑性变形，断裂时承受的工程应力大于材料的屈服强度。
在塑性和韧性好的金属中，通常以穿晶方式发生塑性断裂，在断口附近会观察到大龄的塑性变形痕迹，如缩颈。
哈尔滨工业大学工程硕士《金属学及热处理原理》考题汇总
1.填写三种典型的晶体结构的参数
晶格类型原子数原子半径配位数致密度
体心立方 2 a438 68%
面心立方 4 a4212 74%
密排六方 6 a2112 74%
2.常温下晶粒大小对金属性能有何影响？根据凝固理论，试述细化晶粒的
方法有哪些？
答：金属的晶粒越细小，强度和硬度则越高，同时塑性韧性也越好。
细化晶粒的方法：
1）控制过冷度，在一般金属结晶时的过冷度范围内，过冷度越大，晶
粒越细小；2）变质处理，在浇注前往液态金属中加入形核剂，促进形
成大量的非均匀晶核来细化晶粒；3）振动、搅动，对即将凝固的金属进行振动或搅动，一方面是依靠从外面输入能量促使晶核提前形成，另
一方面是使成长中的枝晶破碎，使晶核数目增加。
3.试叙述滑移的本质。
用位错理论解释晶体滑移时临界切应力的理论值与
实验值相差十分悬殊的原因?
答：滑移的本质：位错在切应力的作用下沿着滑移面逐步移动。
原因：晶体在滑移时并不是滑移面上的原子一齐移动，而是位错中心原子的逐
一递进，由一个平衡位置转移到另一个平衡体置。
位错虽然移动了一。
第十一章参考答案11-1试述影响材料强度的因素及提高强度的方法答：（1）影响材料强度的因素：化学成分、组织织构、加工工艺、形变温度、应变速率等。
以钢为例，合金元素的加入可能产生固溶强化、沉淀强化、细品强化，对提高钢材的强度有利。
对于同一化学成分的合金而言，组织结构不同，其力学性能也不相同。
为了提高其强度，可通过改变热处理工艺或加工工艺来实现。
一般情况下，降低形变温度或提高应变速率，合金的强度会增大。
（2）提高材料强度的途径：加工硬化/形变强化、固溶强化、第二相强化（沉淀强化和弥散强化）、细晶强化/晶界强度（较低温度）。
11-2试述影响材料塑性的因素及提高塑性的方法答：（1）影响材料塑性的因素：化学成分、组织织构、加工工艺、形变温度、应变速率等。
杂质元素通常对塑性不利，合金元素的加入一般对提高材料的强度有贡献，在等强温度下，只有晶界强化可以提高强度的同时，提高其韧性，使材料获得细品组织结构可提高其塑性。
一般而言，形变温度的降低或应变速率的提高对强度有利，而对提高塑性不利。
（2）提高材料塑性的途径：降低材料中杂质的含量、细化晶粒、加入韧化元素、加入细化晶粒元素、提高变形温度、降低应变速率。
11-4试就合金元素与碳的相互作用进行分类，指出1）哪些元素不形成碳化物？2）哪些元素为弱碳化物形成元素，性能特点如何？3）哪些元素为强碳化物形成元素，性能特点如何？4）何谓合金渗碳体，与渗碳体相比，其性能如何？答：1）非碳化物形成元素：Ni、Si、Co、Al、Cu等。
2）Mn为弱碳化物形成元素，除少量可溶于渗碳体中形成合金渗碳体外，几乎都溶于铁素体和奥氏体中。
3）Zr、Nb、V、Ti为强碳化物形成元素，与碳具有极强的亲和力，只要有足够的碳，就形成碳化物，仅在缺少碳的情况下，才以原子状态融入固溶体中。
4）合金元素溶入渗碳体中即为合金渗碳体，它是合金元素溶入渗碳体中并置换部分铁原子而形成的碳化物，合金渗碳体比一般渗碳体稳定，硬度高，可以提高耐磨性。
第一章1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向3.某晶体的原子位于正方晶格的节点上，其晶格常数a=b≠c，c=2/3a。
今有一晶面在X、Y、Z坐标轴上的截距分别是5个原子间距，2个原子间距和3个原子间距，求该晶面的晶面参数。
解：设X方向的截距为5a，Y方向的截距为2a，则Z方向截距为3c=3X2a/3=2a，取截距的倒数，分别为1/5a，1/2a，1/2a化为最小简单整数分别为2,5,5故该晶面的晶面指数为（2 5 5）4.体心立方晶格的晶格常数为a，试求出（1 0 0）、（1 1 0）、（1 1 1）晶面的晶面间距，并指出面间距最大的晶面解：（1 0 0）面间距为a/2，（1 1 0）面间距为√2a/2，（1 1 1）面间距为√3a/3三个晶面晶面中面间距最大的晶面为（1 1 0）7.证明理想密排六方晶胞中的轴比c/a=1.633证明：理想密排六方晶格配位数为12，即晶胞上底面中心原子与其下面的3个位于晶胞内的原子相切，成正四面体，如图所示则OD=c/2，AB=BC=CA=CD=a因△ABC是等边三角形，所以有OC=2/3CE由于(BC)2=(CE)2+(BE)2则有(CD)2=(OC)2+(1/2c)2，即因此c/a=√8/3=1.6338.试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有R=0.146X4R/√2=0.414R9.a）设有一刚球模型，球的直径不变，当由面心立方晶格转变为体心立方晶格时，试计算其体积膨胀。
b）经X射线测定，在912℃时γ-Fe的晶格常数为0.3633nm，α-Fe的晶格常数为0.2892nm，当由γ-Fe转化为α-Fe时，求其体积膨胀，并与a）比较，说明其差别的原因。
第一章金属及合金的晶体结构复习题一、名词解释1．晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。
2．非晶体：指原子呈不规则排列的固态物质。
3．空间点阵：描述晶体中原子（离子、分子或原子集团）规律排列的空间格架称为空间点阵。
4．晶格：一个能反映原子排列规律的空间格架。
5．晶胞：构成晶格的最基本单元。
6．晶界：晶粒和晶粒之间的界面。
7．单晶体：只有一个晶粒组成的晶体。
8．多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。
9．晶粒：组成多晶体的各个小单晶体的外形一般为不规则的颗粒状，故通常称之为晶粒。
10．合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。
11．组元：组成合金最基本的、独立的物质称为组元。
12．相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。
13．组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。
14．固熔体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相。
二、填空题1．晶体与非晶体的根本区别在于原子的排列是否规则。
2．常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。
3．实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。
4．根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。
5．置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。
6．合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。
7．同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光泽，正的电阻温度系数。
8．晶体与非晶体最根本的区别是原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质，而非晶体则不是。
9．金属晶体中最主要的面缺陷是晶界和亚晶界。
可编辑修改精选全文完整版复习自测题绪论及第一章金属的晶体结构自测题(一)区别概念1．屈服强度和抗拉强度；2．晶体和非晶体；3 刚度与强度(二)填空1．与非金属相比，金属的主要特性是2．体心立方晶胞原子数是，原子半径是，常见的体心立方结构的金属有。
3．设计刚度好的零件，应根据指标来选择材料。
是材料从状态转变为状态时的温度。
4 TK5 屈强比是与之比。
6．材料主要的工艺性能有、、和。
7 材料学是研究材料的、、和四大要素以及这四大要素相互关系与规律的一门科学；材料性能取决于其内部的，后者又取决于材料的和。
8 本课程主要包括三方面内容：、和。
(三)判断题1．晶体中原子偏离平衡位置，就会使晶体的能量升高，因此能增加晶体的强度。
( )2．因为面心立方和密排六方晶体的配位数和致密度都相同，因此分别具有这两种晶体结构的金属其性能基本上是一样的。
( )3．因为单晶体具有各向异性，多晶体中的各个晶粒类似于单晶体，由此推断多晶体在各个方向上的性能也是不相同的。
( )4．金属的理想晶体的强度比实际晶体的强度高得多。
5．材料的强度高，其硬度就高，所以其刚度也大。
(四)改错题1．通常材料的电阻随温度升高而增加。
3．面心立方晶格的致密度为0．68。
4．常温下，金属材料的晶粒越细小时，其强度硬度越高，塑性韧性越低。
5．体心立方晶格的最密排面是｛100｝晶面。
(五) 问答题1．从原子结合的观点来看，金属、陶瓷和高分子材料有何主要区别?在性能上有何表现?2．试用金属键结合的方式，解释金属具有良好导电性、导热性、塑性和金属光泽等基本特性。
(六) 计算作图题1．在一个晶胞中，分别画出室温纯铁(011)、(111)晶面及[111)、[011)晶向。
2．已知一直径为11．28mm，标距为50mm的拉伸试样，加载为50000N时，试样的伸长为0.04mm。
撤去载荷，变形恢复，求该试样的弹性模量。
3．已知a-Fe的晶格常数a=0.28664nm，γ-Fe的晶格常数a=0.364nm。
第十章钢的热处理工艺10-1 何谓钢的退火退火种类及用途如何答：钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。
退火用途：1、完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
其主要应用于亚共析钢，其目的是细化晶粒、消除内应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。
2、不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm（过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除内应力、降低硬度的目的。
对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除内应力、降低硬度，改善切削加工性能。
3、球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。
主要用于共析钢、过共析钢和合金工具钢。
其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。
4、均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。
其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。
5、再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后缓慢冷却至室温的热处理工艺。
其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留内应力，使钢的组织和性能恢复到冷变形前的状态。
哈工大-金属学与热处理习题及参考解金属学与热处理总结一、金属的晶体结构重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞、晶格、金属键的概念。
晶体的特征、晶体中的空间点阵。
晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
仅供学习与交流，如有侵权请联系网站删除谢谢25仅供学习与交流，如有侵权请联系网站删除 谢谢25晶界具有的一些特性：①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。
铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。
从热力学的角度上看，没有过冷度结晶就没有趋动力。
根据 T R k ∆∝1可知当过冷度T ∆为零时临界晶核半径R k 为无穷大，临界形核功（21T G ∆∝∆）也为无穷大。
临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。
晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。
细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。
铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。
柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。
垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。
中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。
由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。
三、二元合金的相结构与结晶重点内容：杠杆定律、相律及应用。
基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下的显微组织。
合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。
相律：f = c – p + 1其中，f 为自由度数，c为组元数，p为相数。
伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也可能得到全部共晶组织，这种共晶组织称为伪共晶。
合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它方法组合而成的具有金属特性的物质。
合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。
四、铁碳合金重点内容：铁碳合金的结晶过程及室温下的平衡组织，组织组成物及相组成物的计算。
基本内容：铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。
钢的含碳量对平衡组织及性能的影响；二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算；五种渗碳体的来源及形态。
奥氏体与铁素体的异同点：相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为0.0218%，奥氏体最高含碳量为2.11%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
仅供学习与交流，如有侵权请联系网站删除谢谢25不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
成分、组织与机械性能之间的关系：如亚共析钢。
亚共析钢室温下的平衡组织为F＋P，F的强度低，塑性、韧性好，与F相比P强度硬度高，而塑性、韧性差。
随含碳量的增加，F量减少，P量增加（组织组成物的相对量可用杠杆定律计算）。
所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降五、三元合金相图重点内容：固态下无溶解度三元共晶相图投影图中不同区、线的结晶过程、室温组织。
基本内容：固态下无溶解度三元共晶相图投影图中任意点的组织并计算其相对量。
三元合金相图的成分表示法；直线法则、杠杆定律、重心法则。
六、金属及合金的塑性变形与断裂重点内容：体心与面心结构的滑移系；金属塑性变形后的组织与性能。
基本内容：固溶体强化机理与强化规律、第二相的强化机理。
霍尔——配奇关系式；单晶体塑性变形的方式、滑移的本质。
塑性变形的方式：以滑移和孪晶为主。
滑移：晶体的一部分沿着一定的晶面和晶向相对另一部分作相对的滑动。
滑移的本质是位错的移动。
体心结构的滑移系个数为12，滑移面：{110}，方向<111>。
面心结构的滑移系个数为12，滑移面：{111}，方向<110>。
金属塑性变形后的组织与性能：显微组织出现纤维组织，杂质沿变形方向拉长为细带状或粉碎成链状，光学显微镜分辨不清晶粒和杂质。
亚结构细化，出现形变织构。
性能：材料的强度、硬度升高，塑性、韧性下降；比电阻增加，导电系数和电阻温度系数下降，抗腐蚀能力降低等。
七、金属及合金的回复与再结晶重点内容：金属的热加工的作用；变形金属加热时显微组织的变化、性能的变化，储存能的变化。
仅供学习与交流，如有侵权请联系网站删除谢谢25基本内容：回复、再结的概念、变形金属加热时储存能的变化。
再结晶后的晶粒尺寸；影响再结晶的主要因素性能的变化规律。
变形金属加热时显微组织的变化、性能的变化：随温度的升高，金属的硬度和强度下降，塑性和韧性提高。
电阻率不断下降，密度升高。
金属的抗腐蚀能力提高，内应力下降。
再结晶：冷变形后的金属加热到一定温度之后，在原来的变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化，并恢复到完全软化状态，这个过程称之为再结晶。
热加工的主要作用（或目的）是：①把钢材加工成所需要的各种形状，如棒材、板材、线材等；②能明显的改善铸锭中的组织缺陷，如气泡焊合，缩松压实，使金属材料的致密度增加；③使粗大的柱状晶变细，合金钢中大块状碳化物初晶打碎并使其均匀分布；④减轻或消除成分偏析，均匀化学成分等。
使材料的性能得到明显的改善。
影响再结晶的主要因素：①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
塑性变形后的金属随加热温度的升高会发生的一些变化：显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显著减小。
八、扩散重点内容：影响扩散的因素；扩散第一定律表达式。
基本内容：扩散激活能、扩散的驱动力。
柯肯达尔效应，扩散第二定律表达式。
柯肯达尔效应：由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。
仅供学习与交流，如有侵权请联系网站删除谢谢25仅供学习与交流，如有侵权请联系网站删除 谢谢25影响扩散的因素：①温度：温度越高，扩散速度越大；② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数；③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度；④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。
扩散第一定律表达式：扩散第一定律表达式：dxdC D J -= 其中，J 为扩散流量；D 为扩散系数；dxdC 为浓度梯度。
扩散的驱动力为化学位梯度，阻力为扩散激活能九、钢的热处理原理重点内容：冷却时转变产物（P 、B 、M ）的特征、性能特点、热处理的概念。
基本内容：等温、连续C-曲线。
奥氏体化的四个过程；碳钢回火转变产物的性能特点。
热处理：将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然后以一定的速度冷却下来，让其获得所需要的组织结构和性能的一种热加工工艺。
转变产物（P 、B 、M ）的特征、性能特点：片状P 体，片层间距越小，强度越高，塑性、韧性也越好；粒状P 体，Fe 3C 颗粒越细小，分布越均匀，合金的强度越高。
第二相的数量越多，对塑性的危害越大；片状与粒状相比，片状强度高，塑性、韧性差；上贝氏体为羽毛状，亚结构为位错，韧性差；下贝氏体为黑针状或竹叶状，亚结构为位错，位错密度高于上贝氏体，综合机械性能好；低碳马氏体为板条状，亚结构为位错，具有良好的综合机械性能；高碳马氏体为片状，亚结构为孪晶，强度硬度高，塑性和韧性差。
等温、连续C-曲线。
十、钢的热处理工艺重点内容：退火、正火的目的和工艺方法； 淬火和回火的目的和工艺方法。
基本内容：淬透性、淬硬性、热应力、组织应力、回火脆性、回火稳定性、过冷奥氏体的概念。
淬火加热缺陷及其防止措施。
