下载文档原格式
产品性能表聚苯乙烯（PS）塑料简介聚苯乙烯是指由苯乙烯单体经自由基缩聚反应合成的聚合物，英文名称为polystyrene.简称PS。
PS包括普通聚苯乙烯（GPPS），可发性聚苯乙烯（EPS）和茂金属聚苯乙烯（SPS）等。
PS的优点为高透明性，其透光率可达90%以上，电绝缘性好，易着色，加工流动性好，刚性好及耐腐蚀性好等。
不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。
PS的性能：1．一般性能：PS为无色透明的颗粒，制品质硬似玻璃状，燃烧可拉丝有浓烟和松节油2．味，落地有金属声音，能断不弯。
PS的吸水率为0。
05%，稍大于PE，但对制品的强度和稳定性影响不大。
3．光学性能：高透光性是PS的最大特点，同PC和PMMA一样称为三大透光塑料。
4．力学性能：PS硬而脆，无延伸性，PS的拉伸强度和弯曲在通用塑料中最高，可达60MPa，但冲击强度小，耐磨性抗蠕变性一般，力学性能随温度影响变化大。
5．热学性能：PS的耐热性能不好，热变型温度仅为70~~90℃。
耐低温性也不好，脆化温度为-30℃。
6．电学性能：PS的电绝缘性优良，且不受温度和湿度的影响。
介电损耗角正切值小，耐电弧性好，适合做高频绝缘材料。
7．环境性能：PS的化学稳定性较好，可耐一般酸，碱，盐，矿物油和低级醇。
耐候性耐氧化性都差，但耐辐射性好。
聚砜塑料PSU/PSF性能介绍性能单位指标相对密度g/cm2 1.24--1.26吸水率Kg/cm2 0.22成型收缩率% 0.7拉伸强度/ MPa 77~~82断裂伸长率/ % 50~~120弯曲强度MPa 128压缩强度MPa 98洛氏硬度M169缺口冲击强度KJ/M2 14.2无缺口冲击强度KJ/M2 310热变形温度℃174长期使用温度℃-120~150线膨胀系数3.1介电常数60Hz 3.07介电强度10-5K-1 14.6耐电弧/S 122表面电阻率Ω.cm 2.9~~1014体积电阻率Ω.cm 1015~~1017介电损耗角正切值60Hz 8x1014聚砜塑料PSU/PSFS是指大分子链上含有砜基和芳核的一类聚合物。
展开基本资料 名称：聚苯乙烯聚苯乙烯密度：1050 kg/m³ 电导率：(σ) 10-16 S/m 率：0.08 杨氏模量：(E) 3000-3600 MPa ：(σt) 46–60 MPa 伸长长度：3–4% ：2–5 kJ/m² ：80-100°C ：240°C 热系数：(α) 8 * 10-5/K 热容：(c) 1.3 kJ/(kg·K) 吸水率：(ASTM) 0.03–0.1 降解：±2000年材料简介 聚苯乙烯是指有苯乙烯经自由基缩聚反应合成的，英文聚苯乙烯名称为，日文名称为ポリスチロール,简称PS。
80～90℃，非晶态1.04～1.06克/厘米3，晶体密度1.11～1.12克/厘米3，熔融240℃，电阻率为1020～1022欧·厘米。
导热系数30℃时0.116瓦/(米·开)。
通常的聚苯乙烯为非晶态，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃，但脆，低温易开裂。
此外还有全同和间同立构聚苯乙烯。
全同聚合物有高度结晶性。
普通属无定形，聚苯乙烯大分子链的侧基为，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如高.刚度大.玻璃化温度高，性脆等。

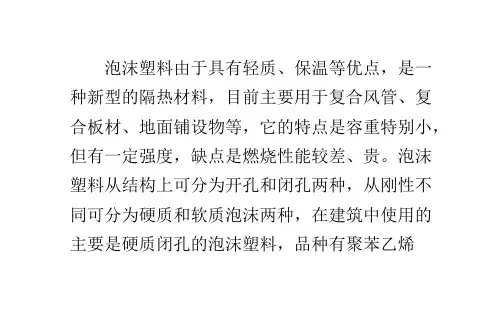

可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作产品。
为苯乙烯和丁二烯的，丁二烯为分散相，提高了的冲击强度，但产品不透明。
间规聚苯乙烯为间同结构，采用生产，是近年来发展的聚苯乙烯新品种，性能好，属于。
聚苯乙烯（PS）包括普通聚苯乙），聚苯乙烯.可发性聚苯乙烯（EPS).高抗冲聚苯乙烯（）及间规聚苯乙烯（SPS）。

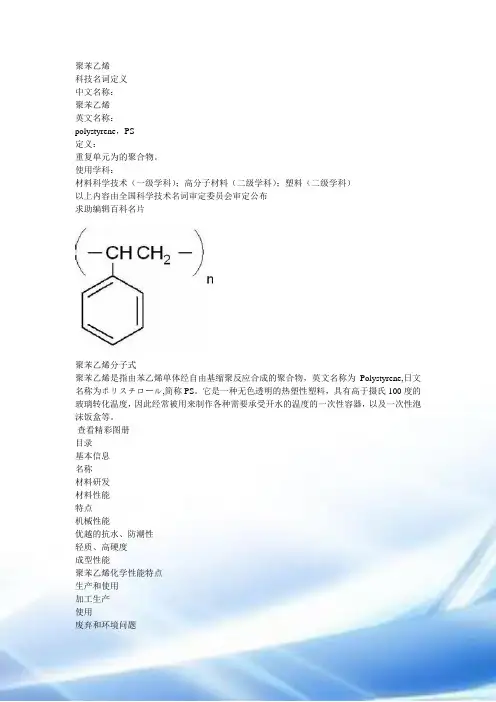

聚苯乙烯，简称PS)是一种无色透明的。
通式是[(CH2CHC6H5)n]。
具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性，以及一次性泡沫饭盒等。
普通聚苯乙烯树脂为无毒，无臭，无色的透明颗粒，似玻璃状，其制品具有极高的透明度，可达90％以上，电绝缘性能好，易着色，加工好，刚性好及耐化学腐蚀性好等。
常用塑胶材料简介常用热塑性塑料主要有以下几种:1. 聚苯乙烯PS及改性聚苯乙烯HIPS等2. 丙烯睛-丁二烯-苯乙烯聚合物类ABS3. 聚甲醛POM4. 聚乙烯PE5. 聚丙烯PP6. 聚氯乙烯PVC7. 聚碳酸酯PC8. 聚先胺PAA9. 聚甲基丙烯酸甲酯PMMA各塑料的性能及啤塑工艺要求如下:一. 聚苯乙烯PS及改性聚苯乙烯HIPS等聚苯乙烯PS或GPPS即俗称“硬胶”,属非结晶性塑料其主要性质如下:1. 透明,良好光泽,容易着色.2. 溶于有机溶剂丙酮,三氯乙烯等,便于喷油上色.3. 成型收缩率小%左右,尺寸稳定性好.4. 质脆不耐冲击,表面易擦花,胶件包装要求高.5. 耐酸性差,遇酸、醇、油酯易应力开裂.改性聚苯乙烯即高抗冲击聚苯乙烯HIPS即俗称之“不碎胶”,其主要性质如下:1. 在GPSS中加入适量5-20%丁二烯橡胶改性,从而改善了硬胶的抗冲击性能.2. 颜色: 不透明之乳油或略显黄色.3. HIPS与GPPS根据需要可混合啤塑,GPPS成份越多制品表面亮泽越好,流动性能越好.例如: 组份比 HIPS:GPPS=7:3或8:2,可保持足够强度及良好表观质量.4. 其它主要性质同GPPS.其它聚苯乙烯共性物主要有:1. MBS 聚甲基丙烯酸酯—丁二烯—苯乙烯共聚物;即透明ABS.主要性质:透明,韧性好,耐酸碱,流动性好,易于成型及着色,尺寸稳定.2. SBS 苯乙烯与丁二烯聚合物即K料常见有KR01,KR03.主要性质:透明,较好弹性,方便成型.3. AS 丙烯睛与苯乙烯聚合物即SAN料.主要性质:提高抗冲击力,耐腐蚀性较好,苯乙烯系中流动性最差.与其它同系塑料兼容性不好.透明.聚苯乙烯的成型工艺了解GPPS成型温度范围大成型温度距降解温度较远;加热流动及固化速度快,故成型周期短.在能够流动充满型腔前提下,料管温度宜稍低.速度参数:前料管温度200℃,喷嘴后料管160℃左右.GPPS流动性好,成型中不需要很高的啤塑压力70-130Mpa,压力太高反而使半制件残留内应力增加—尤其在喷油后胶件易开裂.注:改性聚苯乙烯类的流动性均稍差GPPS注射速度宜高些,以减弱熔痕夹水纹,但因注射速度受注射压力影响大,过高的速度可能会产生飞边披锋或出模时碎裂等.适当背压:当啤机背压太低,螺杆转动易卷入空气,料管内料粒密度小,塑化效果不好.模温: 30-50℃.聚苯乙烯因吸湿性小,一般成型前不需干燥,而改性聚苯乙烯需干燥处理.温度: 60-80 ℃, 干燥时间: 2小时.二. 丙烯睛—丁二烯—苯乙烯共聚物类ABS1. 三种组份的作用:丙烯睛A—使制品表面较高硬度,提高耐磨性,耐热性.丁二烯B—加强柔顺性,保持材料韧性弹性及耐冲击强度.苯乙烯S—保持良好成型性流动性,着色性及保持材料刚性.注 : 根据组份不同派生出多种规格牌号2. ABS具有良好电镀性能,也是所有塑料中电镀性能最好的.3. 因组份中丁二烯的作用,ABS较GPPS抗冲击强度变显着提高.4. ABS原料浅黄色不透明,制品表面光泽℃好.5. ABS收缩率较小,尺寸稳定性良好.6. 不耐有机溶剂,如溶于酮,醛,酯及氯化烃而形成乳浊液ABS胶浆7. 材料共混性能ABS+PVC ~ 提高韧性,耐燃性,抗老化能力.APS+PC ~ 提高抗冲击强度,耐热性.ABS的成型工艺了解1. 成型加工之前需充分干燥,使含水率<%. 干燥条件: 温度85℃以上,时间3小时.2. ABS流动性较好,易产生啤塑披锋,注射压力在70-100Mpa左右,不可太大.3. 料管温度不宜超过250℃.4. 模具温度40-80℃,外观要求较高的产品,模温取较高.5. 注射速度取中,低速为主;注射压力根据制件形状,壁厚,胶料品级选取, 一般为80-130Mpa.6. ABS内应力检验以产品没入煤油中2分钟不出现裂纹为准.三. 聚甲醛 POM聚甲醛俗称“赛钢”,属结晶性塑料,主要性质如下:1. 聚甲醛为乳白色塑料有光泽.2. 具有良好综合力学性能,硬度,刚性较高,耐冲击性好且具有优良的耐磨性及自润滑性.3. 耐有机溶剂性能好,性能稳定.4. 成型后尺寸比较稳定,受湿度环境影响较小.聚甲醛的成型工艺了解1. 聚甲醛吸湿性小吸小率<%,成型前一般不干燥或短时干燥.2. 成型温度范围窄,热稳定性差,250℃以上分解出甲醛单体熔料颜色变暗故单凭提高温度改善流动性有害且无效果.正常啤塑宜采用较低的料管温度及较短的滞留时间而提高注射压力能改善熔料的流动性及产品表面质量熔体流动性对剪切速率较敏感温度参数: 前料管190—210℃, 中料管180—205℃,后料管150—175℃.压力参数: 注射压力100Mpa左右,背压.3. 模具温度控制在80—100℃为宜一般运热油4. POM冷却收缩率很大2~%易出现啤塑“缩水”,故必须用延长保压时间来补缩.四. 聚乙烯PE聚乙烯PE俗称“花料”,属结晶性塑料,共主要性质如下:1. 聚乙烯分高密度HDPE和低密度LDPE两种,随着密度的增高,透明减弱.2. 聚乙烯为半透明粒子,胶件外观呈乳白色.3. 聚乙烯其柔软性,抗冲击性,延伸性和耐磨性,低温韧性好.4. 常温下不溶于任何溶剂,化学性能稳定;另一方面PE难以粘结.5. 机械强度不高,热变形温度低,表面易划伤.6. 聚乙烯亦常用于吹塑制品.聚乙烯的成型工艺了解1. 流动性好,成型温度范围宽,易于成型.2. 注射压力及保压压力不宜太高,避免啤件内残留有的应力而致变形及开裂. 注射压力60~70MPa.3. 吸水性低,加工前可不必干燥处理.4. 提高料管温度,外观质量好,但成型收缩率大~%,料管温度太低产品易变形,用点浇口成型更严重,采用多点浇口可改善翘曲.温度参数: 前料管温度200-220℃,中料管180-190℃,后料管160-170℃.5. 前后模温度应保持一致模温一般为20-40℃为宜,冷却水通道不宜距型腔表面太远,以免局部温差太大,使产品残留内应力.6. 因质软,必要时可不用行位滑块而采用强行脱模方式.五. 聚丙烯PP聚丙烯俗称“百折胶”,属结晶性塑料.其主要性质如下:1. 呈半透明,质轻密度,可浮于水上.2. 良好流动性及成型性,表面光泽,着色,外伤留痕优于PE.3. 高的分子量使得抗拉强度高及屈服强度耐疲劳度高.4. 化学稳定性高,不溶于有机溶剂,喷油,烫印及粘结困难.5. 耐磨性优异,以及常温下耐冲击性好.6. 成型收缩率大%,尺寸较不稳定,胶件易变形及缩水.聚丙烯的成型工艺了解1. 聚丙烯的流动性好,较低的注射压力就能充满型腔,压力太高,易发生飞边,但太低,缩水会严重.注射压力一般为80-90MPa,保压压力取注射压力力的80%左右,宜取较长保压时间补缩.2. 适于快速注射,为改善排气不良,排气曹宜稍深取0.3mm.3. 聚丙烯高结晶度,料管温度高:料管温度参数: 前料管200-240℃,中料管170-220℃,后料管160-190℃.因其成型温度范围大,易成型,实际上为减少披锋及缩水而采用较低温度.4. 因材料收缩率大, 为准确控制胶件尺寸,应适当延长冷却时间.5. 模温宜取低温20-40℃,模温太高使结晶度大,分子间作用强,制品性好,光泽度好,但柔软性,透明性差,缩水也明显.6. 背压以为宜,干粉着色工艺应适当提高背压,以提高混炼效果.六. 聚氯乙烯PVC聚氯乙烯属非结晶性塑料,原料透明.主要性能如下:1. 通过添加增塑剂使材料软硬度范围大.2. 难燃自熄,热稳定性差.3. PVC溶于环己酮,本氩夫喃,二氯乙烷,喷油用软胶开油水含环己酮4. PVC溶胶塑料玩具上主要用于搪胶.聚氯乙烯的成型工艺了解1. 软PVC收缩率较大性分子易吸水份,成型前需经干燥. 干燥温度:85-90℃,时间2小时.2. 成型时料管内长期多次受热,分解出氯乙烯单体及HCI即降解对模腔有腐蚀作用.所以应经常清洗模腔及机头内部死角.另外,模腔表面常镀硬铬或氰化处理以抗腐性.3. 软PVC中加入ABS,可提高韧性,硬度及机械强度.4. 因PVC成型加工温度接近分解温度,故应严格控制料管温度,尽可能用偏低的成型温度,同时还应尽可能缩短成型周期,以减小熔料在料管内的停留时间. 料管温度参数:前160-170℃,中160-165℃,后140-150℃.5. 针对易分解,流动性差,模具流道和浇口尽可能粗,短,厚,以减小压力损失及尽快充满型腔.注射压力90MPa,宜采用高压低温注射,背压产品壁厚不宜太薄,应在1.5mm以上,否则料流充腔困难.6. 注射速度不宜太快,以免熔料经过浇口时剧烈磨擦使温度上升,容易产生缩水痕.7. 模具温度尽可能低30-45℃左右以缩短成型周期及防止胶件出模变形必要时胶件需经定型相定型.8. 为阻止冷料堵塞浇口或流入模腔,应设计较大冷料穴积存冷料.七. 聚碳酸酯PC聚碳酸酯俗称“防弹玻璃胶”,属结晶性塑料.其主要性质如下:1. 外观透明,刚硬带韧性.燃烧慢,离火后慢熄.2. PC料耐冲击性是塑料中最好的.3. 成型收缩率小成品精度高,尺寸稳定性高.4. 化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.5. 耐疲劳强度差,对缺口敏感,耐应力开裂性显着.聚碳酸酯PC的成型工艺了解:1. PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到以下. 干燥条件:温度110-120℃,时间8-12小时.2. 流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.3. PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.4. 模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外,熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.5. 注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛糙等缺陷或因排气不良困气而使产品烧焦.6. 模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.7. 成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.八. 聚先胺PA聚先胺俗称尼龙NYLON,属结晶性塑料,有多品种,如尼龙6,尼龙66,尼龙1010等.其主要性质如下:1. 尼龙具有优良的韧性,耐磨性,耐疲劳性,自润滑性和自熄性.2. 低温性能好,冲击强度高;并且很高抗拉强度,弹性好.3. 尼龙吸水性大,吸水后一定程度提高抗冲击强度,但其它强度下降如,拉伸,刚度.收缩率4. 耐弱酸弱碱和一般溶剂,常温下可溶于苯酚酚可作为粘合剂,亦可溶于浓甲酸及氯化钙的饱和甲醇溶液.尼龙成型工艺了解1. 在注塑前需充分干燥. 干燥温度80-90℃;干燥时间24小时.2. 尼龙料粘度低,流动性好,容易出现披锋,压力不宜过高,一般为60-90MPa.3. 随料管温度变化,收缩率波动大,.过高的料温易出现熔料变色,质脆,银丝等;低于熔化温度的尼龙料很硬,会损坏模具和螺杆.料管温度一般为220-250℃,不宜超过300℃.4. 模温控制尼龙是结晶性塑料,产品受模温影响大,故对模温控制要求高.模温高: 结晶度大,刚性,硬度耐磨性提高,变形小;模温低: 柔韧性好,伸长率高,收缩性小.模温控制范围: 20-90℃5. 高速注射尼龙料熔点高,即凝固点高快速定型,生产效率高,为顺利充模不使熔料降到熔点下凝固.必须采用高速注射,对薄壁产品或长流距长产品尤其如此,而产品壁较厚或发生溢边的情况下用慢速注射.高速充模所致排气问题,应加以留意.6. 退火处理与调湿处理退火处理: 经退火可使结晶度增大,刚性提高,不易为形和开裂.退火条件: 高于使用温度10-20℃,时间按产品厚℃不同,约 10-60分钟.调湿处理: 保持尺寸稳定,对提高韧性,改善内应力分布有好处.调湿条件: 浸沸水或醋酸钾溶液.醋酸钾:水=:100 沸点121℃ 时间2-16小时.九. 聚甲基丙烯酸酯PMMA聚甲基丙烯酸酯,即有机玻璃,俗称“亚加力”Acrylis,属非结晶性塑料.其主要性质如下:1. 透明度高,质轻不易变形,良好导旋光性.2. PMMA难着火,能缓慢燃烧.3. 不耐醇,酮,强碱,能溶于芳香烃,氧化烃三氧乙烷可做粘合剂.4. 容易成型,尺寸稳定.5. 耐冲击性及表面硬度均稍差,容易擦花,故对包装要求较高.PMMA成型工艺了解1. 亚加力透明度高,啤塑缺陷如气泡,流纹,杂质,黑点,银丝等明显暴露,故成型难度高,产品合格率低.2. 原料充分干燥干燥不充分会发生银丝,气泡现象.干燥条件: 温度95-100℃,时间6小时,料层厚不超过30mm,且料斗应持续保温,避免重新吸潮.3.流动性件差,宜高压成型,注射压力: 80-100MPa,保压压力为注射压力的80%的左右,背压亦不宜太高.防止浇口流道的早期冷却,适当加长注射时间,需用足够压力补缩.4.注射速度注射速度对粘度影响很大,不能太快.注射速度太高会引进塑件气泡,烧焦,透明度差等.5.料温流动性随料管温度提高而增大,但在能够充满型腔的前提下,温度不宜太高,以减小变色,银丝等缺陷.温度参数: 前料管200-230℃,中215-235℃,后料管140-160℃.6. 模温高,产品透明度高,并减少熔合不良,尤其可减少产品内应力,且易充满型腔,模温一般为70-90℃.7. 模具的设计流道要简单,流畅,阔浇口有利成型.8. 减小内应力. 热处理温度70-80℃热我或热水缓冷,处理时间视产品壁厚而定,一般为4小时.9. 减少啤塑黑点:1.保证原料洁净环境清洁2.清洁模具定期3.机台清洁清洁料管前端,螺杆,喷嘴等10．模面保持光洁,镀铬抗腐蚀.为不影响产品透明度,颜色,尽少用脱模剂,而宜增大模具出模斜度,方便脱模.。
挂衣架一聚苯乙烯（PS）注铸材料特性：清晰度好、强度高，工艺简单、容易着色,与其他聚合物相比价格便宜，透明度高,抗水抗湿性强，尺寸稳定性强典型用途：包装、玩具、挂衣架、家用产品、电子产品、模具箱、一性次杯子聚苯乙烯和很多聚合物一样是被意外发现的。
苯乙烯被发现在19世纪中期，但直到20世纪30年代才被商业开发出来。
与它相关的苯乙烯家族中还有ABS、SAN、SMA和ASA等聚合体。
今天，它已经是应用最为广泛的塑料原料之一。
一、聚苯乙烯的定义和合成＜一＞定义聚苯乙烯树脂是由苯乙烯单体通过自由基聚合而成的聚合物，成的聚合物，英文名称为Polystyrene，简称PSPS。
Polystyrene，简称PS。
其分子结构式为：分子结构式为：＜二＞合成本体聚合一一获得的PS纯净度高，主要用来制造对本体聚合——获得的PS纯净度高，获得的PS纯净度高电性能要求高的制品。
电性能要求高的制品。
悬浮聚合一一获得的PS分子量高分布窄但纯度不如悬浮聚合一一获得的PS——获得的PS分子量高分布窄但纯度不如本体聚合PS可用来制造一般日用和工业用品、PS,本体聚合PS,可用来制造一般日用和工业用品、和PS 泡沫塑料泡沫塑料。
PS泡沫塑料。
乳液聚合一一主要用于涂料和PS泡沫塑料溶液聚合。
一一主要用于配制清漆各种生产方法制得的PS在性能上略有不同。
各种生产方法制得的PS在性能上略有不同。
我国PS在性能上略有不同PS的工业化生产主要采用悬浮聚合和本体聚合的工业化生产主要采用悬浮聚合和本体聚合，PS的工业化生产主要采用悬浮聚合和本体聚合，其中以悬浮法为主。
中以悬浮法为主。
二、聚苯乙烯的结构聚苯乙烯的分子链上交替连接着侧苯基。
聚苯乙烯的分子链上交替连接着侧苯基。
由于侧苯基的体积较大，有较大的位阻效应，积较大，有较大的位阻效应，而使聚苯乙烯的分子链变得刚因此，玻璃化温度比聚乙烯、聚丙烯都高，硬，因此，玻璃化温度比聚乙烯、聚丙烯都高，且刚性脆性较大，制品易产生内应力。
聚苯乙烯树脂及塑料概述聚苯乙烯（Polystyrene，PS）是由苯乙烯单体经聚合反应制得的高分子化合物，是一种广泛使用的热塑性树脂，全球每年生产规模达数百万吨，是产量仅次于PE、PVC和PP的通用树脂。
最早在1836年德国药剂师E.Simon从天然树脂中得到了一种挥发性的油，这种油受热或长时间放置可以固化，这就是PS，但当时认为是氧化物。
20世纪30年代，为备战需要，德国加快了工业生产苯乙烯和苯乙烯聚合物的开发工作，1933年法本公司开发了连续本体聚合生产PS的工业生产技术。
美国于1938年开发了苯乙烯釜式本体聚合工业生产技术。
在50年代初DOW化学公司推出高抗冲聚苯乙烯商品（HIPS），1953年美国研发了ABS树脂，并于1958年建厂投产。
1.聚苯乙烯的结构和分类PS的结构式如下：PS一般为头尾结构，主链是饱和碳链，侧基交替连接着苯环，分子结构不对称，大分子链运动困难。
由于苯环的存在，PS具有较高的玻璃化转变温度（80～82℃）。
侧苯基的存在使PS的化学活性较大，苯环所能进行的特征反应如氯化、硝化、磺化等PS都可以进行。
此外，侧苯基可以使主链上α-氢原子活化，在空气中易氧化生成过氧化物，并引起降解，因此制品长期在户外使用易变黄、变脆。
PS的侧苯基在空间的排列为无规结构，导致PS为无定形聚合物，具有很高的透明性。
因PS主链为饱和的烃，具有良好的电绝缘性，吸湿性小，可用于潮湿环境中。
PS分为：普通聚苯乙烯（GPPS）、发泡聚苯乙烯（EPS）、高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（sPS）。
PS的共聚物系列品种有：丙烯腈／苯乙烯（AS），丙烯腈／丁二烯／苯乙烯（ABS）、丙烯腈／丙烯酸酯（AAS）、甲基丙酸甲酯／丁二烯／苯乙烯（MBS）等。
每个品种中又有许多品级。
2.普通聚苯乙烯（GPPS）GPPS树脂属无定形高分子聚合物，其分子链的侧基为苯环，苯环为大体积侧基，其无规排列决定了聚苯乙烯的物理化学性质，如透明度高、刚度大、玻璃化转变温度高、性脆等。
聚苯乙烯聚苯乙烯(Polystyrene﹐简称聚苯﹑PS ﹑GPS)聚苯乙烯的性能﹕1. 光学性能好﹐其透光率达88~92%。
2. 电气性能做优良﹐其体积电阻在(10×18Ω)3. 容易成型加工﹐因其比热低﹐熔融粘度低﹐塑化能力强﹐加热成型快﹐所以模塑周期短。
4. 着色性能好﹐这种塑料表面容易上色﹐印刷和金属化处理。
5. 最大的缺点是脆性﹐其抗冲击强度很低﹕(83.5～98Mpa), 耐磨性也差。
6. 耐热温度较低﹐其制品的最高使用温度60～80℃。
7. 成型加工工艺条件要求较高。
8. 耐酸性能较差﹐制品接触酸﹑醇﹑油脂和食品会出现分解和开裂现象。
ABS塑料ABS(Acrylonitrile-butadiene) 塑料﹐俗称高度不碎胶﹐属于一种高强度改性聚苯乙烯。
ABS塑料带浅象牙色﹐不透明﹐无毒无味﹐其综合性能比较好﹕机械强度高﹐抗冲击能力强﹐低温时也不会迅速下降﹐有一表面硬度﹐抗抓伤﹐耐磨性好﹐磨擦系数低﹐产品有良好的质感﹐电气性能好﹐受温度﹑湿度﹑频率变化影响小﹐一般耐热可达90℃﹐耐热型的还可在110～115℃下连续使用。
ABS还有一种重要的性能﹐就是能与其它许热塑性或热固性塑料共混﹐改进这些塑料的加工和使用性能。
以甲基丙烯酸酯代替ABS中丙烯 成分﹐可制成一种MBS﹐也就是通常所称的透明ABS﹐这种塑料在制件厚度为3.2mm时透光率达90%﹐雾度6%﹐折光率1.538。
聚乙烯聚乙烯( Polyetheren ,简称PE),是塑料世界中产量最在的与是日常生活中使用普遍的一种塑料。
1. 高压聚乙烯(低密度聚乙烯﹐简称LDPE﹐俗称胶筒料﹑软胶)﹐密度﹕0.94～0.925, 结晶度55%～65%﹐有优良的电绝缘性能和耐化学性能。
2. 低压聚乙烯(高密度聚乙烯﹐简称HDPE, 俗称硬性软胶)﹐密度﹕0.94～0.956,结晶度80%～90%﹐最突出的是电绝缘性优良﹐虽然常用的高﹑低聚乙烯在性能上有一些明显的差别﹐但从加工﹑使用方面考虑﹐有两点是共同的﹕1. 收缩率比其它塑料大。
聚苯乙烯简介聚苯乙烯简介聚苯乙烯是指有苯乙烯单体经自由基缩聚反应合成的聚合物，英文名称为Polystyrene,简称PS,聚苯乙烯（PS）包括普通聚苯乙烯（GPPS）.聚苯乙烯.可发性聚苯乙烯（EPS).高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。
普通聚苯乙烯树脂属无定形高分子聚合物，聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高.刚度大.玻璃化温度高.性脆等。
可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。
高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的冲击强度，但产品不透明。
间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。
普通聚苯乙烯（GPPS）普通聚苯乙烯树脂为无毒.无臭.无色的透明颗粒，似玻璃状脆性材料.其制品具有极高的透明度，透光率可达90％以上，电绝缘性能好，易着色.加工流动性好，刚性好及耐化学腐蚀性好等。
普通聚苯乙烯的不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。
聚苯乙烯塑料的结构和性能结构普通聚别人难以西德侧苯基在分子链上的排列为无序结构，导致聚苯乙烯为无定形聚合物，具有很高的透明度。
聚苯乙烯的侧基为体积大的苯环，分子结构不对称，大分子链运动困难，所以举报呢乙烯呈现刚且脆的性质，制品易产生内应力。
因透明度高，制品的内应力可用偏振光检查。
聚苯乙烯的大分子主链为饱和的烃类聚合物，具有良好的电绝缘性，又因吸湿小，可用于潮湿环境使用。
由于苯基的存在，主链上ａ氢原子活化，易被空气中的氧所氧化，制品室外长期使用变黄发脆。
但同时苯基的存在又赋予其较高的耐辐射性能，在10的6次方Gy辐射剂量下，性能变化很小。
性能普通聚苯乙烯树脂颗粒为无色透明状，燃烧时发浓烟并带有松节油气味，吹熄可拉出长丝，制品质硬似玻璃状，落地或敲打会有金属般的响声：能断不能弯，断口处呈蚌壳色的银光。
聚苯乙烯1.英文名称Polystyrene，简写PS，是指由苯乙烯单体经自由基加聚反应合成的聚合物。
是一种无色透明的热塑性塑料。
2.物化性质：结构简式：密度：1.05g/cm3，拉伸强度：46-60MPa 伸长率：3-4%，Tg: 80-100℃，Tm:240℃3. 聚苯乙烯（PS）包括普通聚苯乙烯，发泡聚苯乙烯（EPS），高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。
普通聚苯乙烯树脂为无毒，无臭，无色的透明颗粒，似玻璃状脆性材料，其制品具有极高的透明度，电绝缘性能好，易着色，加工流动性好，刚性好及耐化学腐蚀性好等。
不足之处在于性脆，冲击强度低，易出现应力开裂。
EPS为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。
HIPS为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的冲击强度，但产品不透明。
SPS为间同结构，采用茂金属催化剂生产，发展的聚苯乙烯新品种，性能好，属于工程塑料。
4. 特点：PS一般为头尾结构，主链为饱和碳链，侧基为共轭苯环，使分子结构不规整，增大了分子的刚性，使PS成为非结晶性的线型聚合物。
聚苯乙烯无色透明，有优异的电性能，特别是高频特性好。
在光稳定性方面仅次于甲基丙烯酸树脂，但抗放射线能力是所有塑料中最强的。
聚苯乙烯最重要的特点是熔融时的热稳定性和流动性非常好，易成型加工。
成型收缩率小，成型品尺寸稳定性也好。
热性能：最高工作温度为60～80℃。
当加热至Tg以上，PS转变为高弹态。
PS的热变形温度为70～80℃，脆化温度为-30℃，PS在高真空和330～380℃下剧烈降解。
机械性能：通常聚苯乙烯的分子量为5～20万，分子量过高，因而会出现一定的加工困难。
PS的机械性能，随温度升高，刚性（弹性模量、抗拉强度、冲击强度等）下降，而断裂伸长率较大。
