电化学型气体传感器的结构与分类介绍

化学电阻气体传感器种类及特点化学电阻气体传感器是一种常用的气体传感器，可以用于检测和测量空气中的各种气体浓度，广泛应用于环境监测、工业生产、安全防护等领域。

根据其工作原理和传感材料的不同，化学电阻气体传感器可以分为几种不同的类型，每种类型都有其特点和适用范围。

1. 金属氧化物传感器（Metal Oxide Semiconductor Sensor，简称MOX）：金属氧化物传感器是最常见的一种化学电阻气体传感器。

它的工作原理是通过金属氧化物材料与气体发生化学反应，改变电阻值来检测气体浓度。

金属氧化物传感器具有灵敏度高、响应快、成本低的特点，可以检测多种气体，如一氧化碳、二氧化硫、甲醛等。

但是金属氧化物传感器对温度和湿度的变化较为敏感，需要进行温湿度补偿。

2. 电化学传感器（Electrochemical Sensor）：电化学传感器是另一种常见的化学电阻气体传感器。

它的工作原理是利用电化学反应测量气体浓度。

电化学传感器通常由电极、电解质和反应物组成，当目标气体与电极上的反应物发生反应时，会引起电流或电压的变化。

电化学传感器具有高精度、低功耗和长寿命的特点，可以检测多种气体，如氧气、一氧化碳、二氧化硫等。

但是电化学传感器对温度和湿度的变化也较为敏感。

3. 半导体气体传感器（Semiconductor Gas Sensor）：半导体气体传感器是一种基于半导体材料的化学电阻气体传感器。

它的工作原理是通过半导体材料与目标气体之间的相互作用来测量气体浓度。

半导体气体传感器具有灵敏度高、响应快、体积小、成本低的特点，可以检测多种气体，如甲醛、乙醇、甲烷等。

但是半导体气体传感器对温度和湿度的变化较为敏感，需要进行温湿度补偿。

4. 光学气体传感器（Optical Gas Sensor）：光学气体传感器是一种基于光学原理的化学电阻气体传感器。

它的工作原理是通过光的吸收、散射或透过程度来测量气体浓度。

光学气体传感器具有高灵敏度、快速响应和高选择性的特点，可以检测多种气体，如二氧化碳、氨气、二氧化硫等。

电化学气体传感器的研究电化学气体传感器是由膜电极和电解液灌封而成的.气体浓度信号将电解液分解成阴阳带电离子,通过电极将信号传出。

它的优点是：反映速度快、准确(可用于ppm级)，稳定性好、能够定量检测,但寿命较短(大于等于两年）.它主要适用于毒性气体的检测，目前国际上绝大部分毒气检测采用该类型传感器。

电化学气体传感器的分类电化学气体相当一部分的可燃性的、有毒有害气体都有电化学活性，可以被电化学氧化或者还原。

利用这些反应，可以分辨气体成份、检测气体浓度。

电化学分很多子类：(1）、原电池型气体传感器(也称：加伏尼电池型气体传感器,也有称燃料电池型气体传感器，也有称自发电池型气体传感器)，他们的原理行同我们用的干电池,只是，电池的碳锰电极被气体电极替代了。

以氧气传感器为例，氧在阴极被还原,电子通过电流表流到阳极，在那里铅金属被氧化。

电流的大小与氧气的浓度直接相关。

这种传感器可以有效地检测氧气、二氧化硫、氯气等.(2）、恒定电位电解池型气体传感器，这种传感器用于检测还原性气体非常有效，它的原理与原电池型传感器不一样，它的电化学反应是在电流强制下发生的，是一种真正的库仑分析的传感器。

这种传感器已经成功地用于：一氧化碳、硫化氢、氢气、氨气、肼、等气体的检测之中，是目前有毒有害的主流传感器。

(3)、浓差电池型气体传感器，具有电化学活性的气体在电化学电池的两侧,会自发形成浓差电动势，电动势的大小与气体的浓度有关，这种传感器的成功实例就是汽车用氧气传感器、固体电解质型二氧化碳传感器.(4）、极限电流型气体传感器，有一种测量氧气浓度的传感器利用电化池中的极限电流与载流子浓度相关的原理制备氧（气）浓度传感器，用于汽车的氧气检测，和钢水中氧浓度检测.电化学气体传感器是通过检测电流来检测气体的浓度,分为不需供电的电池式以及需要供电的可控电位电解式。

基于电化学原理工作的传感器其最简单的一种型式就是两电极系统。

其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。

气体传感器的原理一、引言气体传感器是一种能够检测气体浓度的仪器，广泛应用于环境监测、工业生产、医疗卫生等领域。

本文将详细介绍气体传感器的原理，包括气体传感器的分类、工作原理、结构组成和应用领域等方面。

二、气体传感器的分类根据检测原理不同，气体传感器可以分为化学式传感器和物理式传感器两类。

1.化学式传感器化学式传感器是指利用化学反应来检测气体浓度的传感器。

其基本原理是将目标气体与特定的反应物接触，通过观察反应物发生变化或者检测反应物与目标气体之间发生的电信号来判断目标气体浓度。

常见的化学式传感器有电化学型、光学型、红外型等。

2.物理式传感器物理式传感器是指利用物理性质来检测气体浓度的传感器。

其基本原理是通过观察目标气体与某种物质之间产生的变化来判断目标气体浓度。

常见的物理式传感器有热导型、热敏电阻型、质谱型等。

三、气体传感器的工作原理气体传感器的工作原理是基于目标气体与传感器材料之间的相互作用。

当目标气体进入传感器时，它会与传感器材料发生反应或者对其产生影响，从而导致传感器电学或物理性质发生变化。

通过测量这种变化，可以计算出目标气体的浓度。

1.化学式传感器的工作原理以电化学型气体传感器为例，其工作原理是将目标气体与特定电极接触，在电极表面发生一系列化学反应后产生电信号。

该电信号可以被放大并转换成数字信号输出。

光学型和红外型气体传感器的工作原理类似，只不过它们利用不同的光谱特性来检测目标气体浓度。

2.物理式传感器的工作原理以热导型气体传感器为例，其工作原理是将目标气体与热敏元件接触，在热敏元件表面产生温度变化。

该温度变化可以通过测量热敏元件的电阻值来计算出目标气体浓度。

热敏电阻型和质谱型气体传感器的工作原理类似，只不过它们利用的物理性质不同。

四、气体传感器的结构组成气体传感器由传感器芯片、信号处理电路、温度补偿电路和外壳等部分组成。

1.传感器芯片传感器芯片是气体传感器最核心的部分，它包括了检测元件和信号转换电路。

电化学式气体传感器原理
电化学式气体传感器是一种能够检测气体浓度的传感器，它利用电化学反应来测量气体浓度。

电化学式气体传感器通常由两个电极组成，一个是工作电极，另一个是参比电极。

当气体分子接触到工作电极表面时，它们会发生氧化还原反应。

这个反应会导致电极表面的电流发生变化。

根据法拉第定律，电流的大小与气体浓度成正比。

因此，测量电流的大小就可以确定气体浓度。

参比电极的作用在于提供一个稳定的电势参考点。

它通常由一个不会发生氧化还原反应的材料制成。

比如，银/银氯化物电极就是一种常用的参比电极。

电化学式气体传感器的灵敏度和选择性取决于工作电极的材料和气体分子的化学性质。

不同的气体分子会发生不同的氧化还原反应，因此需要使用不同的工作电极来检测不同的气体。

电化学式气体传感器的优点在于它们可以检测非常低浓度的气体，而且可以测量多种气体。

此外，它们的响应速度非常快，可以在毫秒级别内检测到气体浓度的变化。

然而，电化学式气体传感器也有它们的缺点。

它们的响应受到温度、湿度和气压等环境因素的影响。

此外，它们也容易受到干扰，比如
其他气体分子的干扰，或者电磁场干扰。

总的来说，电化学式气体传感器是一种非常重要的气体检测技术。

它们广泛应用于工业生产、环境监测、医疗保健等领域。

随着技术的不断进步，电化学式气体传感器将会变得更加灵敏、快速和可靠。

工作原理A氧气传感器氧气传感器采用隔膜式伽伐尼电池工作原理。

这类传感器通常包括具有催化活性的贵重金属阴极，易极化的活泼金属阳极，酸、碱、盐的水溶液、或其它离子导体构成的电解质，密闭外壳，管脚等。

氧气传感器的外壳是一个密闭容器并充满电解液，此密闭容器的顶部有一个毛细微孔，允许氧气通过并进入工作电极。

此时氧气将在传感器内部被电解，导致传感器内部导电离子浓度发生变化。

通过测量流过两电极的电解电流可以准确感知环境中氧气浓度的变化。

在适当的范围内，电解电流与氧气浓度呈良好的线性关系。

氧气在传感器中的电化学过程被描述为：当氧气到达工作电极时，立即如反应（1）被还原成氢氧根离子：O2+2H2O+4e→4OH-（1）这些氢氧根离子通过电解质到达阳极（铅），与铅发生氧化反应（2），生成对应的金属氢氧化物。

2Pb+4OH-→2Pb(OH)2+4e（2）总电池反应：O2+2Pb+2H2O=2Pb(OH)2（3）反应生成的电流大小相应地取决于氧气扩散速度，氧气的扩散速度则取决于氧分压和毛细孔孔径的大小。

可外接一只已知电阻来测量产生的电势差，这样就可以准确测量出氧气的浓度。

电化学反应中，活泼金属铅参与到氧化反应中被不断消耗和钝化，使传感器具有一定的使用期限，当所有可利用的活泼金属铅完全被氧化或钝化时，传感器将停止工作。

通常氧气传感器的预期使用寿命为1-2年，但也可以通过增加阳极铅的含量或限制接触阳极的氧气量来延长传感器的使用寿命。

B毒性气体传感器利用待测气体在电解池中工作电极上的电化学氧化过程，通过电子线路将电解池的工作电极和参比电极恒定在一个适当的电位，在该电位下可以发生待测气体的电化学氧化，由于氧在氧化和还原反应时所产生的法拉第电流很小，可以忽略不计，于是待测气体电化学反应所产生的电流与其浓度成正比并遵循法拉第定律。

这样，通过测定电流的大小就可以确定待测气体的浓度。

通常，三电极电化学式气体传感器主要由电极、电解液、电解液的保持材料、除去干涉气体的过滤材料、密闭外壳，管脚等零部件组成。

电化学式气体传感器分类
电化学式气体传感器是一种常见的气体检测器，在工业、医疗、环境等领域广泛应用。

它利用气体分子与电极间的化学反应产生电流信号，从而实现气体浓度的检测。

根据不同的电化学反应，电化学式气体传感器可分为以下几类：
1. 氧气传感器：利用氧气与电极间的还原反应产生电流信号，常用于氧气浓度的检测。

2. 氢气传感器：利用氢气与电极间的氧化反应产生电流信号，常用于氢气泄漏的监测。

3. 一氧化碳传感器：利用一氧化碳与电极间的氧化反应产生电流信号，常用于一氧化碳中毒的预警。

4. 氮氧化物传感器：利用氮氧化物与电极间的化学反应产生电流信号，常用于环境空气质量监测。

5. 氨气传感器：利用氨气与电极间的化学反应产生电流信号，常用于检测污水处理过程中的氨气浓度。

以上就是常见的电化学式气体传感器分类。

在实际应用中，需要根据实际需求选择合适的传感器。

- 1 -。

1：产品结构和基本原理电化学一氧化碳气体传感器结构采用密闭式设计，由电极、过滤器、透气膜、电解液、电极引出线（管脚）、壳体等部分组成。

详见下图。

透气孔壳体过滤器工作电极透气膜电解液对电极参比电极管脚电化学一氧化碳气体传感器结构示意图一氧化碳气体传感器与报警器配套使用，是报警器中的核心检测元件，它是以定电位电解为基本原理。

当一氧化碳扩散到气体传感器时，其输出端产生电流输出，提供给报警器中的采样电路，起着将化学能转化为电能的作用。

当气体浓度发生变化时，气体传感器的输出电流也随之成正比变化，经报警器的中间电路转换放大输出，以驱动不同的执行装置，完成声、光和电等检测与报警功能。

如上图所示，当一氧化碳气体通过外壳上的气孔经透气膜扩散到工作电极表面上时，在工作电极的催化作用下，一氧化碳气体在工作电极上发生氧化。

其化学反应式为：CO+H2O→CO2+2H++2e-在工作电极上发生氧化反应产生的H+离子和电子，通过电解液转移到与工作电极保持一定间隔的对电极上，与水中的氧发生还原反应。

其化学反应式为：1/2 O2+2H++2e-→H2O因此，传感器内部就发生了氧化-还原的可逆反应。

其化学反应式为：2CO+2O 2CO2这个氧化-还原的可逆反应在工作电极与对电极之间始终发生着，并在电极间产生电位差。

但是由于在两个电极上发生的反应都会使电极极化，这使得极间电位难以维持恒定，因而也限制了对一氧化碳浓度可检测的范围。

为了维持极间电位的恒定，我们加入了一个参比电极。

在三电极电化学气体传感器中，其输出端所反应出的是参比电极和工作电极之间的电位变化,由于参比电极不参与氧化或还原反应，因此它可以使极间的电位维持恒定（即恒电位），此时电位的变化就同一氧化碳浓度的变化直接有关。

当气体传感器产生输出电流时，其大小与气体的浓度成正比。

通过电极引出线用外部电路测量传感器输出电流的大小，便可检测出一氧化碳的浓度，并且有很宽的线性测量范围。

这样，在气体传感器上外接信号采集电路和相应的转换和输出电路，就能够对一氧化碳气体实现检测和监控。

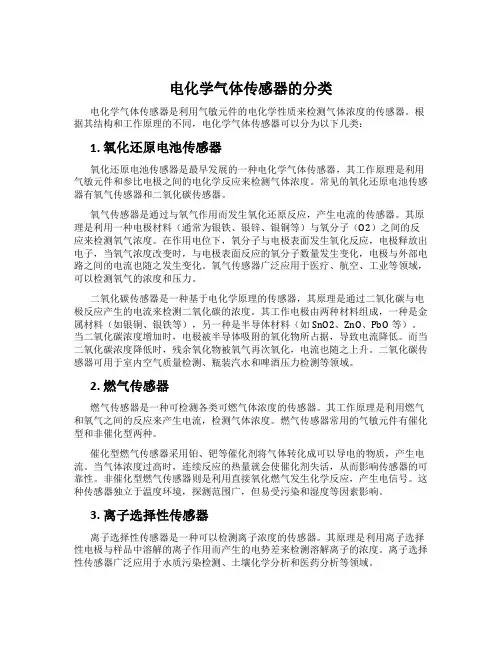

电化学气体传感器的分类电化学气体传感器是利用气敏元件的电化学性质来检测气体浓度的传感器。

根据其结构和工作原理的不同，电化学气体传感器可以分为以下几类：1. 氧化还原电池传感器氧化还原电池传感器是最早发展的一种电化学气体传感器，其工作原理是利用气敏元件和参比电极之间的电化学反应来检测气体浓度。

常见的氧化还原电池传感器有氧气传感器和二氧化碳传感器。

氧气传感器是通过与氧气作用而发生氧化还原反应，产生电流的传感器。

其原理是利用一种电极材料（通常为银铁、银锌、银铜等）与氧分子（O2）之间的反应来检测氧气浓度。

在作用电位下，氧分子与电极表面发生氧化反应，电极释放出电子，当氧气浓度改变时，与电极表面反应的氧分子数量发生变化，电极与外部电路之间的电流也随之发生变化。

氧气传感器广泛应用于医疗、航空、工业等领域，可以检测氧气的浓度和压力。

二氧化碳传感器是一种基于电化学原理的传感器，其原理是通过二氧化碳与电极反应产生的电流来检测二氧化碳的浓度。

其工作电极由两种材料组成，一种是金属材料（如银铜、银铁等），另一种是半导体材料（如SnO2、ZnO、PbO等）。

当二氧化碳浓度增加时，电极被半导体吸附的氧化物所占据，导致电流降低。

而当二氧化碳浓度降低时，残余氧化物被氧气再次氧化，电流也随之上升。

二氧化碳传感器可用于室内空气质量检测、瓶装汽水和啤酒压力检测等领域。

2. 燃气传感器燃气传感器是一种可检测各类可燃气体浓度的传感器。

其工作原理是利用燃气和氧气之间的反应来产生电流，检测气体浓度。

燃气传感器常用的气敏元件有催化型和非催化型两种。

催化型燃气传感器采用铂、钯等催化剂将气体转化成可以导电的物质，产生电流。

当气体浓度过高时，连续反应的热量就会使催化剂失活，从而影响传感器的可靠性。

非催化型燃气传感器则是利用直接氧化燃气发生化学反应，产生电信号。

这种传感器独立于温度环境，探测范围广，但易受污染和湿度等因素影响。

3. 离子选择性传感器离子选择性传感器是一种可以检测离子浓度的传感器。

电化学气体传感器的工作原理和结构图目前，气体传感器的应用日趋广泛，在物联网等泛在应用的推动下，其技术发展方向开始向小型化、集成化、模块化、智能化方向发展。

其中工业领域就是气体传感器一个应用领域，用以使人员和设备免受危险气体导致的直接和间接威胁。

无论是使用便携式气体报警器还是固定式气体检测仪，对于确保设备在其使用年限内安全运转有可能造成的巨大成本问题，用户必然有着深切体会。

而在工业领域应用较多的是电化学气体传感器。

下面小编就简单介绍一下电化学气体传感器的相关知识。

电化学气体传感器的工作原理小小的传感器中，是被水性凝胶电解质（一般是硫酸：H2SO4）浸湿的电极，当所探测的气体（比如一氧化碳：CO，或者硫化氢：H2S）进入传感器内与电解质发生氧化或者浓度变化时，工作电极在催化剂作用下产生微弱电流。

电流经过与传感器相连接的放大器放大，从而显示目标区域的气体浓度。

电化学传感器典型结构图大多数电化学气体传感器应用于扩散模式，在这种模式下，周围环境中的气体样本通过传感器正面的小孔进入传感器（通过气体分子自然流动）。

而有些设备通过一个抽气泵将空气/气体样本抽进传感器内。

在气孔部位安装有聚四氟乙烯薄膜来阻挡水或油进入传感器内。

传感器的测量范围和灵敏度可以通过在设计时调整进气孔尺寸随之变化。

大一些的进气孔可以提高设备的灵敏度和分辨率，而小一些的进气孔虽然降低了灵敏度和分辨率，但是可增大测量范围。

氧气传感器的工作原理与之前所描述的电化学氧气传感器工作原理类似，但是，氧气传感器的使用年限是可预测的，所以，更换周期也可以进行预设——一般为2~3年。

与有毒气体传感器不同，氧气传感器长期持续暴露在目标气体中。

在通常的耗氧监测应用中，传感器工作环境的氧气浓度为20.9%，这就会在铅阳极上引起化学反应，从而造成阳极的逐渐消耗。

所以，传感器通过与氧气反应持续产生电流的能力取决于电解质中铅的含量。

通过增加“温度补偿”这一关键机制，气体探测设备制造商确保了传感器的性能。
