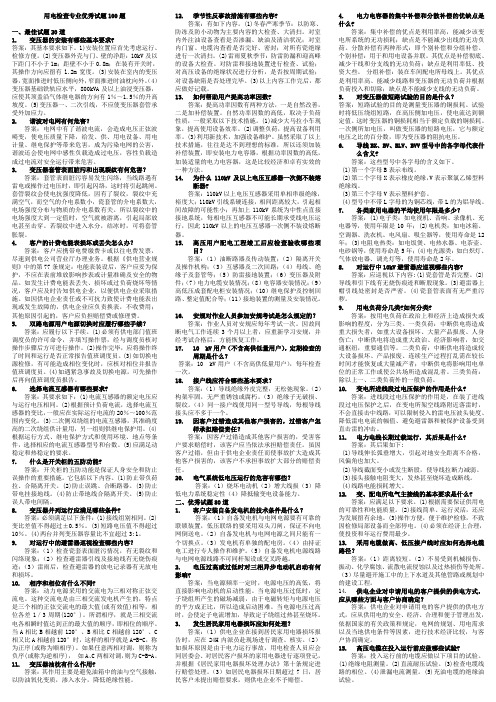

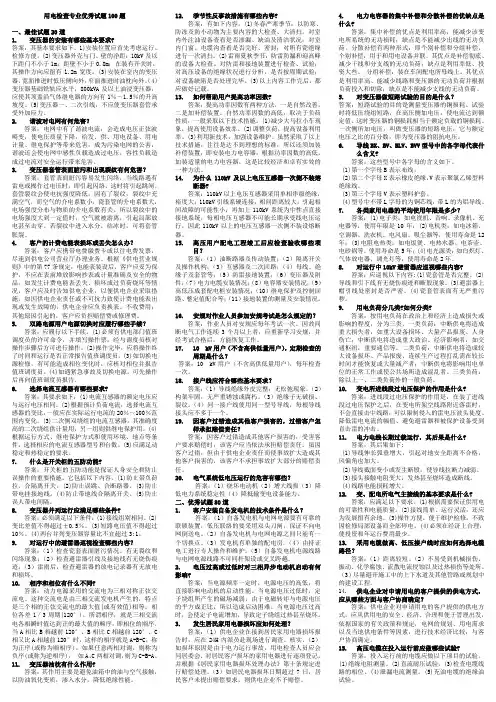

用电检查专业优秀试题100题一、最佳试题20道1.变压器的安装有哪些基本要求?答案：其基本要求如下。
1)安装位置应首先考虑运行、检修方便。
(2)变压器外壳与门、壁的净距：10kV及以下距门不小于1m；距壁不小于0.8m；在装有开关时，其操作方向应留有l.2m宽度。
(3)安装在室内的变压器，宽面推进时低压侧向外，窄面推进时油枕向外。
（4）变压器基础铁轨应水平，800kVA及以上油浸变压器，应使其顶盖沿气体继电器的方向有1％～1.5％的升高坡度。
(5)变压器一、二次引线，不应使变压器套管承受外加应力。
2.谐波对电网有何危害？答案：电网中有了谐波电流，会造成电压正弦波畸变，使电压质量下降，给发、供、用电设备、用电计量、继电保护等带来危害，成为污染电网的公害，谐波还会使电网中感性负载造成过电压，容性负载造成过电流对安全运行带来危害。
3.变压器套管表面脏污和出现裂纹有何危害？答案：套管表面脏污容易发生闪络，当线路遇有雷电或操作过电压时，即引起闪络，这时将引起跳闸。
套管裂纹会使电抗强度降低，因有了裂纹，裂纹中充满空气，而空气的介电系数小，瓷套管的介电系数大，电场强度分布与物质的介电系数有关。
所以裂纹中的电场强度大到一定值时，空气就被游离，引起局部放电甚至击穿。
若裂纹中进入水分，结冰时，可将套管胀裂。
4.客户的计费电能表损坏或丢失怎么办？答案：客户应携带电费缴费卡或以往电费发票，尽速到供电公司营业厅办理业务。
根据《供电营业规则》中的第77条规定：电能表装设后，客户应妥为保护，不应在表前堆放影响抄表或计量准确及安全的物品。
如发生计费电能表丢失、损坏或过负荷烧坏等情况，客户应及时告知供电企业，以便供电企业采取措施。
如因供电企业责任或不可抗力致使计费电能表出现或发生故障的，供电企业应负责换表，不收费用；其他原因引起的，客户应负担赔偿费或修理费。
5.双路电源用户电源切换时应履行哪些手续？答案：应履行以下手续。
(1)必须有供电部门值班调度员的许可命令，并填写操作票，经与调度员核对操作步骤后方可进行操作。
简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。
其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。
下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。
一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。
常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。
常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。
功能：在故障状态下启动保护动作，输出保护信号。
安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。
保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。
（时间）•速断保护：电流突然增大，不断电会烧坏设备。
•零序保护：测量通过三相的线电流和，达到预设值时动作。
变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。

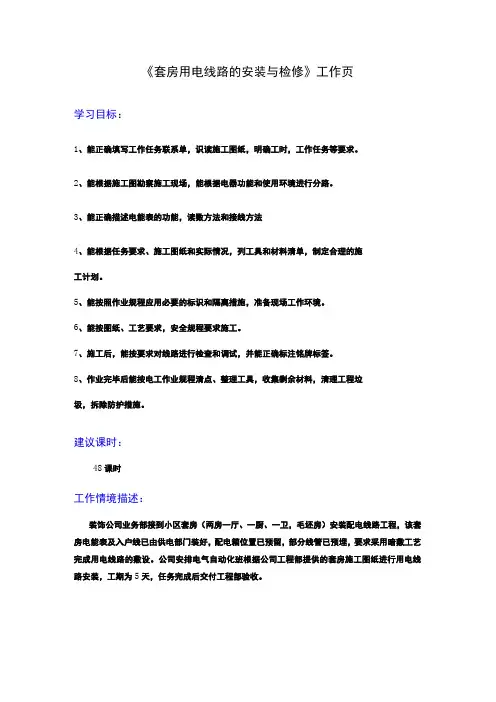

《套房用电线路的安装与检修》工作页学习目标：1、能正确填写工作任务联系单，识读施工图纸，明确工时，工作任务等要求。
2、能根据施工图勘察施工现场，能根据电器功能和使用环境进行分路。
3、能正确描述电能表的功能，读数方法和接线方法4、能根据任务要求、施工图纸和实际情况，列工具和材料清单，制定合理的施工计划。
5、能按照作业规程应用必要的标识和隔离措施，准备现场工作环境。
6、能按图纸、工艺要求，安全规程要求施工。
7、施工后，能按要求对线路进行检查和调试，并能正确标注铭牌标签。
8、作业完毕后能按电工作业规程清点、整理工具，收集剩余材料，清理工程垃圾，拆除防护措施。
建议课时：48课时工作情境描述：装饰公司业务部接到小区套房（两房一厅、一厨、一卫，毛坯房）安装配电线路工程，该套房电能表及入户线已由供电部门装好，配电箱位置已预留，部分线管已预埋，要求采用暗敷工艺完成用电线路的敷设。
公司安排电气自动化班根据公司工程部提供的套房施工图纸进行用电线路安装，工期为5天，任务完成后交付工程部验收。
工作流程与活动：教学活动一、明确任务和勘察现场教学活动二、施工前的准备教学活动=、现场施工教学活动四、工作总结与评价学习活动1明确任务和勘察现场学习目标：1、能根据工作情境描述填写工作任务联系单，识读施工图，明确工时，工作任务等要求。
2、能结合施工图纸，分析分路情况。
3、能根据施工图纸进行现场勘察，准备描述现场特征。
4、能结合用户要求及施工图确定元件的发装位置、画出线路的走向，布线方法及确定整个电睡分析情况。
学习课时：10课时学习过程：1.根据工作情境的描述填写工作任务单：维修工作单二、阅读施工图纸，明确任务要求1.根据原始平面图，计算出该套房的面积。
2、根据平面布置图，分别描述客户卧室、厅、厨房、卫生间的家居布置情况。
3、根据电路布置图，查阅相关资料,说明该套房涉及几种插座？分别是什么？它们的数量各是多少？敷线方式分别是怎样的？4、根据照明电路图，查阅相关资料，该套房有哪几种灯和开关？它们的数量各是多少？开关的敷线方式分别是怎样的？三、套房用电线路的分路1、从施工图纸中找出配电箱的位置。

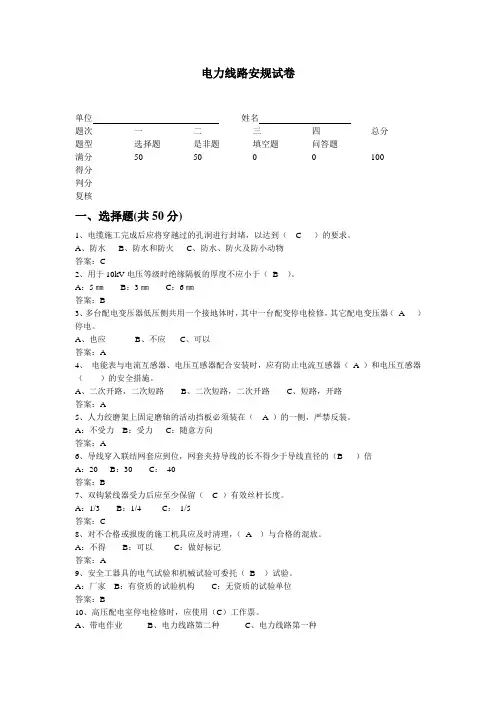

电力线路安规试卷单位姓名题次一二三四总分题型选择题是非题填空题问答题满分50 50 0 0 100得分判分复核一、选择题(共50分)1、电缆施工完成后应将穿越过的孔洞进行封堵，以达到（ C ）的要求。
A、防水B、防水和防火C、防水、防火及防小动物答案：C2、用于10kV电压等级时绝缘隔板的厚度不应小于（B ）。
A：5㎜B：3㎜C：6㎜答案：B3、多台配电变压器低压侧共用一个接地体时，其中一台配变停电检修，其它配电变压器（A ）停电。
A、也应B、不应C、可以答案：A4、电能表与电流互感器、电压互感器配合安装时，应有防止电流互感器（A ）和电压互感器（）的安全措施。
A、二次开路，二次短路B、二次短路，二次开路C、短路，开路答案：A5、人力绞磨架上固定磨轴的活动挡板必须装在（ A ）的一侧，严禁反装。
A：不受力B：受力C：随意方向答案：A6、导线穿入联结网套应到位，网套夹持导线的长不得少于导线直径的（B ）倍A：20 B：30 C：40答案：B7、双钩紧线器受力后应至少保留（ C ）有效丝杆长度。
A：1/3 B：1/4 C：1/5答案：C8、对不合格或报废的施工机具应及时清理，（A ）与合格的混放。
A：不得B：可以C：做好标记答案：A9、安全工器具的电气试验和机械试验可委托（B ）试验。
A：厂家B：有资质的试验机构C：无资质的试验单位答案：B10、高压配电室停电检修时，应使用（C）工作票。
A、带电作业B、电力线路第二种C、电力线路第一种答案：C11、现场使用的（ A ）应合格并符合有关要求。
A、安全工器具；B、劳动防护；C、工器具。
答案：A12、工作票一份应保存在工作地点，由（B ）收执。
A、工作票签发人；B、工作负责人；C、工作班成员。
答案：B13、20、35kv及以下电压等级带电线路验电时，人体应与被验电设备保持（C）m安全距离，并设专人监护。
A、0.7；B、1.5；C、1。
答案：C14、经（）鉴定，无妨碍工作的病症是作业人员的基本条件之一。
零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。
本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。
一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。
2、低压400V系统的部分馈线和电动机回路。
3、中压不接地系统或小电阻接地系统的电缆出线处。
4、高压直接地系统变压器高压中性点套管及中性点接地装置处。
二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。
二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。
2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。
避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。
3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。
保护作用于跳闸。
4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。
三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。
但下面两种零序电流互感器的安装应需特别注意。
1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。
电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。
高压电工作业习题库（附参考答案）一、单选题（共46题，每题1分，共46分）1.电流互感器（）与电压互感器二次侧互相连接，以免造成电流互感器近似开路，出现高电压的危险。
A、不能B、必须C、可以正确答案：A2.线路验电应逐相进行。
同杆架设的多层电力线路验电时，先验低压后验高压、（）。
A、验下层B、先验下层后验上层C、先验上层后验下层正确答案：B3.拆除临时接地线的顺序是（）。
A、先拆除设备导体部分，后拆除接地端B、先拆除接地端，后拆除设备导体部分C、同时拆除接地端和设备导体部分正确答案：A4.在（）中，各继电器的线圈和触点分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都注明同样的符号。
A、展开图B、原理图C、安装图正确答案：A5.变压器的额定电流等于绕组的额定容量除以该绕组的额定电压及相应的相系数（）。
A、三相为 1，单相为√3B、单相和三相均为 1C、单相和三相均为√3正确答案：C6.在中性点直接接地电网中的剩余电流保护器后面的电网零线不准再（），以免引起保护器误动作。
A、重复接地B、保护接零C、直接接地正确答案：A7.用摇表测量电气设备绝缘时，“线路”(L)接线柱应接在（）。
A、电缆的绝缘层B、电机绕组或导体C、电气设备外壳或地线上正确答案：B8.在变电站外线路工作，一经合闸即可送电到施工线路的线路开关和刀闸操作手柄上应悬挂（）标示牌。
A、禁止合闸，线路有人工作B、在此工作C、禁止合闸、有人工作正确答案：A9.下列关于保护变压器的角型间隙安装位置描述正确的是（）。
A、远离变压器一侧B、高压熔断器的外侧C、高压熔断器的内侧正确答案：C10.真空灭弧室的绝缘外壳采用玻璃制作时主要缺点是（）。
A、承受冲击的机械强度差B、不易与金属封接C、加工困难正确答案：A11.变压器油是流动的液体，可充满油箱内各部件之间的气隙，排除空气，从而防止各部件受潮而引起绝缘强度的（）。
A、时高时低B、升高C、降低正确答案：C12.电气设备由事故转为检修时，应（）。
大唐绥化热电有限公司单位省市：黑龙江省绥化市单位邮编：152000摘要：作为整个电力系统中重要的组成部分，配电设备的安全稳定运行至关重要。
为了让供电质量得到保证，要求相关的工作人员对配电设备开展定期的、精细的检修与维护工作，以此来确保设备中的安全隐患被及时发现，使设备拥有更长的使用寿命。
在对配电设备展开检修与维护工作的过程中，应当做好日常的设备巡检任务，除此之外，还要不断学习，掌握与了解先进的维修手段与检修技能，确保电力系统时刻保持良好的供电质量。
关键词：电力系统；配电设备；检修与维护1配电设备检修及维护的重要性由于配电系统运行中涉及的设备种类和数量比较多、范围比较大，在进行正常的电力供应的时候，各种设备需要有效衔接和紧密配合，其中的任何一个部分发生了故障，整个电力系统的运行都会受到影响，最终造成社会经济亏损。
所以电力企业要时刻关注配电设备的检修和维护工作，保证电力系统的稳定性。
以往配电设备大多安装于户外，其运行的环境比较差，设备的表面容易受到磨损和腐蚀，易发生因雷击等原因造成设备内部的构造出现变形和老化等问题，严重影响电力运行的稳定性。
随着近些年技术发展，组合式电器设备逐步推广应用，使配电设备运行可靠性得到较大提升，但仍存在设备的运行状态没有得到及时的检查，或因缺乏有效的监测和检测手段使一些异常问题没有得到足够重视，造成在配电运行中设备频频发生问题，严重影响了配电运行的安全性和稳定性，同时对电力企业的经济利益造成严重的损害。
加强配电设备运行中的检查和维护，不但能够保证配电设备的稳定运行，同时可以提高线路运行系统化的程度。
只有对配电运行中的设备进行定期的检查和维护，才能做到及时发现问题解决问题，避免一些故障的发生，进而保证配电设备的稳定工作。
综上可知，加强对配电运行设备的检查和维护，是保障电力企业和社会经济利益的重要举措。
2配电设备的故障、检修与维护2.1变压器的检修和维护电力变压器作为配电系统主要电气设备，应严格按照《电力变压器运行规程》(DL/T572)和《电力变压器检修导则》（DL/T573）开展日常检修维护工作，日常维护检查项目主要有：变压器油位和温度是否正常，变压器套管油位是否正常，冷却器运行是否正常，吸湿器干燥剂是否完好，引线接头是否有过热，控制箱是否受潮等。

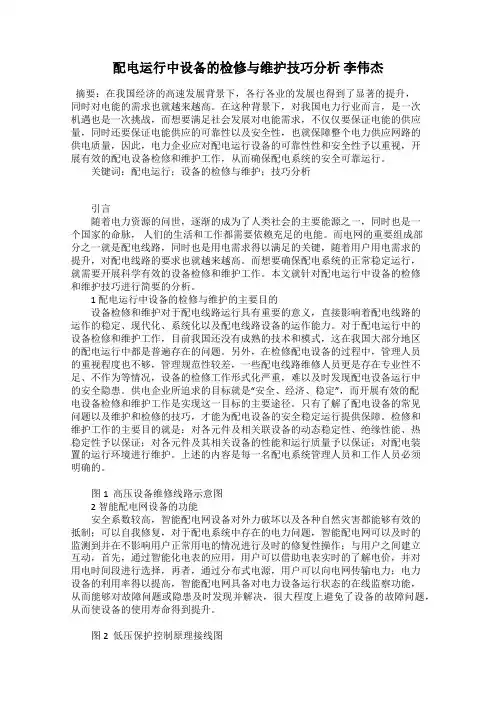

配电运行中设备的检修与维护技巧分析李伟杰摘要：在我国经济的高速发展背景下，各行各业的发展也得到了显著的提升，同时对电能的需求也就越来越高。
在这种背景下，对我国电力行业而言，是一次机遇也是一次挑战，而想要满足社会发展对电能需求，不仅仅要保证电能的供应量，同时还要保证电能供应的可靠性以及安全性，也就保障整个电力供应网路的供电质量，因此，电力企业应对配电运行设备的可靠性性和安全性予以重视，开展有效的配电设备检修和维护工作，从而确保配电系统的安全可靠运行。
关键词：配电运行；设备的检修与维护；技巧分析引言随着电力资源的问世，逐渐的成为了人类社会的主要能源之一，同时也是一个国家的命脉，人们的生活和工作都需要依赖充足的电能。
而电网的重要组成部分之一就是配电线路，同时也是用电需求得以满足的关键，随着用户用电需求的提升，对配电线路的要求也就越来越高。
而想要确保配电系统的正常稳定运行，就需要开展科学有效的设备检修和维护工作。
本文就针对配电运行中设备的检修和维护技巧进行简要的分析。
1 配电运行中设备的检修与维护的主要目的设备检修和维护对于配电线路运行具有重要的意义，直接影响着配电线路的运作的稳定、现代化、系统化以及配电线路设备的运作能力。
对于配电运行中的设备检修和维护工作，目前我国还没有成熟的技术和模式，这在我国大部分地区的配电运行中都是普遍存在的问题。
另外，在检修配电设备的过程中，管理人员的重视程度也不够，管理规范性较差，一些配电线路维修人员更是存在专业性不足、不作为等情况，设备的检修工作形式化严重，难以及时发现配电设备运行中的安全隐患。
供电企业所追求的目标就是“安全、经济、稳定”，而开展有效的配电设备检修和维护工作是实现这一目标的主要途径。
只有了解了配电设备的常见问题以及维护和检修的技巧，才能为配电设备的安全稳定运行提供保障。
检修和维护工作的主要目的就是：对各元件及相关联设备的动态稳定性、绝缘性能、热稳定性予以保证；对各元件及其相关设备的性能和运行质量予以保证；对配电装置的运行环境进行维护。
互感器电流互感器（TA ），又称仪用变流器。
电压互感器（TV ），又称仪用变压器。
互感器的功能：（1）用来使仪表、继电器等二次设备与主电路绝缘这既可避免主电路的高电压直接引人仪表、继电器等二次设备，又可防止仪表、继电器等二次设备的故障影响主电路，提高一、二次电路的安全性和可靠性，并有利于人身安全。
（2）用来扩大仪表、继电器等二次设备的应用围例如用一只5A 的电流表，通过不同变流比的电流互感器就可测量任意大的电流。
同样，用一只100V 的电压表，通过不同电压比的电压互感器就可测量任意高的电压。
电流互感器结构特点：一次绕组匝数少，导体粗；其二次绕组匝数多，导体细。
工作时，一次绕组串接在被测的一次电路中，而二次绕组则与仪表、继电器等的电流线圈串联，形成一个闭合回路。
二次绕组的额定电流一般为5A 。
电流互感器的一次电流与二次电流的关系为电流比 一般表示为其一次、二次额定电流之比 如100A/5A 电流互感器在三相电路中的接线方案（1）一相式接线电流线圈通过的电流，反映一次电路相应相的电流。
通常用于负荷平衡的三相电路。
供测量电流、电能或接过负荷保护装置用。
（2）两相V 形接线。
在继电器保护装置中称为两相两继电器接线。
在中性点不接地的三相三线制电路中（如 6～10kV 高压电路中），广泛用于测量三相电流、电能及作过电流继电保护之用。
两相 V 形接线的公共线上的电流为（3）两相电流差接线 互感器二次侧公共线上电流为,其量值为相电流的 倍。
适用于中性点不接地的三相三线制电路中供作过电流保护之用。
在继电保护装置中，此接线也称为两相一继电器接线。
（4）三相星形接线 这种接线中的三个电流线圈，正好反映各相的电流， 广泛用在负荷一般不平衡的三相四线制系统如 TN 系统中，也用在负荷可能不平衡的三相三线制系统中，作三相电流、电能测量及过电流继电保护之用。
电压互感器 结构特点：一次绕组匝数多，二次绕组匝数少。
工作时，一次绕组并联在一次电路中，而二次绕组则并联仪表、继电器的电压线圈。
二次绕组的额定电压一般为100V 。
电压互感器在三相电路中接线方案（1）一个单相电压互感器的接线（2）两个单相电压互感器接成 V ／V 形（3）三个单相电压互感器接成 Y0/Y0形（4）三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成 形接成开口三角形的辅助二次绕组，接电压继电器。
一次电压正常时，由于三个相电压对称，因此开口三角形两端的电压接近于零。
当某一相接地时，开口三角形两端将出现近100V 的零序电压，使电压继电器动作，发出信号。
室配电线路的安装与检修一、常用电光源（一）常用电光源的类型 322121I K I N N I i ≈≈iK电光源按其发光原理分，有热辐射光源和气体放电光源两大类。
1．热辐射光源热辐射光源是利用物体加热时辐射发光的原理制成的光源。
（1）白炽灯（2）卤钨灯2．气体放电光源气体放电光源是利用气体放电时发光的原理所制成的光源。
（1）荧光灯（2）高压汞灯荧光灯在工作时，其灯光将随着加在灯管两端电压的周期性交变而频繁闪烁，这就是“频闪效应”。
频闪效应可使人眼发生错觉，使观察到的物体运动显现出不同于实际运动的状态，甚至可将一些由电动机驱动的旋转物体误为不动的物体，这当然是安全生产不能允许的。
因此在有旋转机械的车间里不宜使用荧光灯。
如要使用，则必须设法消除其频闪效应。
消除频闪效应的方法很多，最简便的方法，是在一个灯具安装两根或三根灯管，而各根灯管分别接到不同相的线路上。
室灯具作一般照明用时，大部分采用均匀布置的方式，只在需要局部照明或定向照明时，才根据具体情况采用选择性布置。
例：已知车间的平面面积18m×30m，桁架的跨度为18m，离地面高度为5.5m，桁架之间相距6m，工作面离地0.8m，设灯具下吊0.5m。
拟采用GC1-A-1型工厂配照灯（220V、100W白炽灯）作车间的一般照明。
试确定灯具的布置方案根据车间的结构来看，灯具宜悬挂在桁架上。
灯具下吊0.5m，则灯具离地高度为5.5-0.5=5 m，这一高度符合附录表4规定的最低悬挂高度的要求。
由于工作面离地0.5m，故灯具在工作面上的悬挂高度h=5-0.8=4.2m。
而由附录表5可知，这种灯具的最大允许距离比为1.25，因此灯具间较合理的距离为L ≤1.25h＝1.25 ×4.2＝5.3 m根据车间的结构和上面计算所得较合理的灯距，初步确定灯具布置方案如图1-16所示。
该布置方案的灯距，符合要求。
变配电所主接线图一、概述主接线图（主电路图）是表示系统中电能输送和分配路线的电路图，亦称一次电路图。
二次接线图（二次电路图）用来控制、指示、监测和保护一次电路及其设备运行的电路图，称二次电路图，通称二次回路图。
二次回路是通过电流互感器和电压互感器与主电路相联系的。
基本要求安全可靠灵活经济绘制形式系统式主接线图按照电力输送的顺序依次安排其中的设备和线路相互连接关系而绘制的一种简图。
它全面系统地反映出主接线中电力的传输过程，但是它并不反映其中各成套配电装置之间相互排列的位置。
装置式主接线图按照主接线中高压或低压成套配电装置之间相互连接关系和排列位置而绘制的一种简图。
这种主接线图可以一目了然地看出某一电压级的成套配电装置的部设备连接关系及装置之间相互排列位置。
二、高压配电所的主接线图（一）电源进线该配电所有两路10kV电源进线，一路是架空线WL1，另一路是电缆线WL2。
最常见的进线方案是一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源则来自邻近单位的高压联络线，作为备用电源。
考虑到进线断路器在检修时有可能两端来电，因此为保证断路器检修时的人身安全，断路器两侧都必须装设高压隔离开关。
供电营业规则规定对10kV及以下电压供电的用户，应配置专用的电能计量柜（箱）；对35kV及以上电压供电的用户，应有专用的电流互感器二次线圈和专用的电压互感器二次连接线，并不得与保护、测量回路共用。
（二）母线又称汇流排，是配电装置中用来汇集和分配电能的导体。
高压配电所的母线，通常采用单母线制。
如果是两路或以上电源进线时，则采用高压隔离开关或高压断路器（其两侧装隔离开关）分段的单母线制。
高压配电所通常采用一路电源工作、一路电源备用的运行方式，因此母线分段开关通常是闭合的。
为了防止雷电过电压侵入配电所时击毁其中的电气设备，各段母线上都装设了避雷器。
车间变电所和小型工厂变电所，都是将高压6～10kV降为一般用电设备所需低压220／380V的降压变电所。
其变压器容量一般不超过1000kV·A。
凡是高压架空进线，变电所高压侧必须装设避雷器，以防雷电波沿架空线路侵入变电所击毁电力变压器及其他设备的绝缘。
对于电源进线电压为35kV及以上的大中型工厂，通常是先经工厂总降压变电所降为6～10kV的高压配电电压，然后经车间变电所，降为一般低压用电设备所需的电压如220／380V桥式接线多用于电源线路较长因而发生故障和停电检修的机会较多、并且变压器不需经常切换的总降压变电所。
外桥式接线适用于电源线路较短而变电所昼夜负荷变动较大、适于经济运行需经常切换变压器的总降压变电所。
并联电容器的接线、装设、控制、保护及其运行维护一、并联电容器的接线无功补偿的并联电容器大多采用Δ形接线，只是少数容量较大的高压电容器组除外。
而低压并联电容器绝大多数是做成三相的，且部已接成三角形。
三个电容为C的电容器接成Δ形，容量为，式中U为三相线路的线电压。
如果三个电容为C的电容器接成Y形，则容量为，式中为三相线路的相电压。
由于因此。
这是并联电容器采用Δ接线的一个优点。
另外电容器采用Δ接线时，任一电容器断线，三相线路仍得到无功补偿；而采用Y 接线时，一相断线时，断线的那一相将失去无功补偿。
电容器采用Y形接线，在其中一相电容器击穿短路时，其短路电流仅为正常工作电流的3倍，因此相对比较安全。
高压电容器组宜接成中性点不接地星形，容量较小时（450kvar及以下）宜接成三角形。
低压电容器组应接成三角形。
二、并联电容器的装设位置并联电容器在供电系统中的装设位置，有高压集中补偿、低压集中补偿和单独就地补偿三种方式高压集中补偿是将高压电容器组集中装设在工厂变配电所的6～10kV母线上。
低压集中补偿是将低压电容器集中装设在车间变电所的低压母线上。
单独就地补偿，又称个别补偿或分散补偿，是将并联电容器组装设在需进行无功补偿的各个用电设备旁边。
工厂变配电所的所址、布置、结构一、变配电所所址选择的一般原则1）尽量接近负荷中心 2）进出线方便 3）接近电源侧 4）设备运输方便 5）不应设在有剧烈振动或高温的场所，无法避开时，应有防振和隔热的措施。
6）不宜设在多尘或有腐蚀性气体的场所，无法远离时，不应设在污染源的下风侧。
7）不应设在厕所、浴室和其他经常积水场所的正下方，且不宜与上述场所相贴邻。
8）不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方。
9）不应设在地势低洼和可能积水的场所。
（二）负荷指示图将电力负荷按一定比例用负荷圆的形式标示在工厂或车间的平面图上。
负荷圆的半径r，由车间（建筑）的计算负荷P30得（三）按负荷功率矩法确定负荷中心设有负荷P1、P2和P3（均表示有功计算负荷），它们在任选的直角坐标系中的坐标分别为P1（x1，y1）、P2（x2，y2）、P3（x3，y3）。
现假设总负荷P=P1+P2+P3的负荷中心位于坐标P（x，y）处，则仿照力学中求重心的力矩方程可得（一）变配电所总体布置的要求1．便于运行维护和检修值班室也可以与低压配电室合并，但在放置值班工作桌的一面或一端，低压配电装置到墙的距离不应小于3m。
2．保证运行安全值班室不得有高压设备。
值班室的门应朝外开。
高低压配电室和电容器室的门应朝值班室开，或朝外开。
3．便于进出线4．节约土地和建筑费用5．适应发展要求变压器室的结构变压器室的门要向外开。
室只设通风窗，不设采光窗。
室外变压器台的结构露天或半露天变电所的变压器四周应设不低于1.7m高的固定围栏（或墙）。
变压器外廓与围栏（墙）的净距不应小于0.8m，变压器底部距地面不应小于0.3m，相邻变压器外廓之间的净距不应小于1.5m。
当露天或半露天变压器供给一级负荷用电时，相邻的可燃油油浸变压器的防火净距不应小于5m。
若小于5m，应设置防火墙，防火墙应高出油枕顶部，且墙两端应大于挡油设施两侧各0.5m。
电气设备一般分三部分：高压开关柜变压器柜低压配电柜电力线路结构电力线路的任务---电力线路担负着输送和分配电能的重要任务。
电力线路分类---按电压高低分：高压线路和低压线路。
按结构型式分：架空线路、电缆线路和车间（室）线路。
高低压线路的接线方式----放射式、树干式和环形等基本接线方式。
