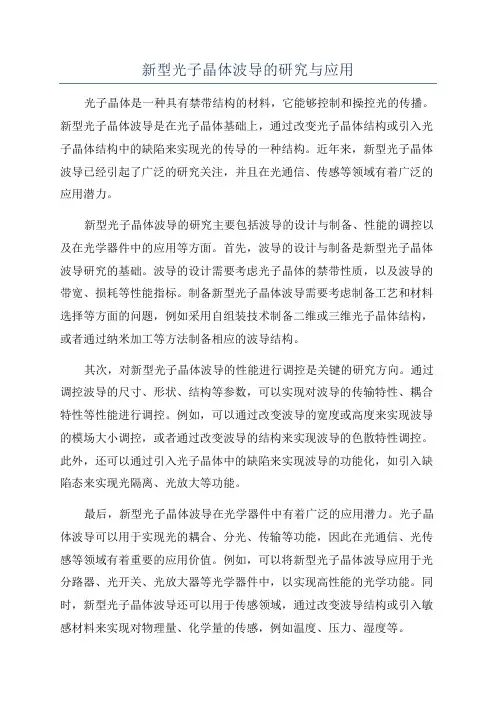

新型光子晶体波导的研究与应用光子晶体是一种具有禁带结构的材料,它能够控制和操控光的传播。
新型光子晶体波导是在光子晶体基础上,通过改变光子晶体结构或引入光子晶体结构中的缺陷来实现光的传导的一种结构。
近年来,新型光子晶体波导已经引起了广泛的研究关注,并且在光通信、传感等领域有着广泛的应用潜力。
新型光子晶体波导的研究主要包括波导的设计与制备、性能的调控以及在光学器件中的应用等方面。
首先,波导的设计与制备是新型光子晶体波导研究的基础。
波导的设计需要考虑光子晶体的禁带性质,以及波导的带宽、损耗等性能指标。
制备新型光子晶体波导需要考虑制备工艺和材料选择等方面的问题,例如采用自组装技术制备二维或三维光子晶体结构,或者通过纳米加工等方法制备相应的波导结构。
其次,对新型光子晶体波导的性能进行调控是关键的研究方向。
通过调控波导的尺寸、形状、结构等参数,可以实现对波导的传输特性、耦合特性等性能进行调控。
例如,可以通过改变波导的宽度或高度来实现波导的模场大小调控,或者通过改变波导的结构来实现波导的色散特性调控。
此外,还可以通过引入光子晶体中的缺陷来实现波导的功能化,如引入缺陷态来实现光隔离、光放大等功能。
最后,新型光子晶体波导在光学器件中有着广泛的应用潜力。
光子晶体波导可以用于实现光的耦合、分光、传输等功能,因此在光通信、光传感等领域有着重要的应用价值。
例如,可以将新型光子晶体波导应用于光分路器、光开关、光放大器等光学器件中,以实现高性能的光学功能。
同时,新型光子晶体波导还可以用于传感领域,通过改变波导结构或引入敏感材料来实现对物理量、化学量的传感,例如温度、压力、湿度等。
总结起来,新型光子晶体波导的研究与应用是一个多学科交叉的领域,涉及材料科学、光学等多个学科的知识。
随着对光子晶体的深入研究,新型光子晶体波导的性能也将得到进一步的改善和优化,将有望在光通信、传感等领域实现更多的应用。
光子晶体中的能带结构与光学波导效应引言随着人类对光学科学的不断深入研究,光子晶体作为一种新兴材料,引起了广泛的关注。
光子晶体是一种具有周期性结构的介质,在此结构中光的传播被限制或操控,从而产生一系列独特的光学效应。
其中,能带结构和光学波导效应是光子晶体中最为重要的两个方面。
本文将详细介绍光子晶体中的能带结构和光学波导效应,并探讨其在光学应用中的潜在价值。
光子晶体的基本概念光子晶体,又称为光子晶格或光子带隙材料,是一种具有调制折射率的周期性结构。
与电子晶体类似,光子晶体中也存在能带结构,即光子带隙。
光子晶体的制备方法多种多样,可以根据不同的应用需求选择不同的制备方法。
典型的制备方法包括自组装、纳米加工以及溶胶凝胶等。
光子晶体的周期性结构导致了光子能量的禁带结构,其中的带隙区域在光学波长尺寸范围内,可以对特定波长的光进行完全或部分的反射或禁闭。
这种能带结构的调控使得光子晶体能够在光学通信、光学传感、光电子器件等领域发挥重要作用。
光子晶体中的能带结构光子晶体中的能带结构指的是光子晶体中光的能量在空间中的分布状态。
光子晶体的能带结构如同电子在晶体中的能带结构一样,可以分为导带和禁带。
导带中的光子能够在光子晶体中自由传播,而禁带中的光子能量被禁止传播,因此禁带区域内的光子形成了光子带隙。
光子晶体中的能带结构可以通过调节晶格结构、折射率的变化以及周期性的改变等方式进行调控。
通过控制光子晶体的周期性结构,可以改变能带结构的宽度和位置,从而实现对特定波长的光进行选择性的传播或反射。
通过调节光子晶体的尺寸和结构参数,可以实现对带隙位置和宽度的调控。
光子晶体中的能带结构对光的传播产生重要影响。
当光的波长与光子晶体中的禁带结构相匹配时,光将无法通过光子晶体,从而形成光学隔离效应。
这种能带结构的特性在光学通信和光学传感中具有广泛的应用潜力。
光子晶体中的光学波导效应光学波导效应是指在光子晶体中通过调节结构参数,使得光在材料内部进行导波传输的现象。

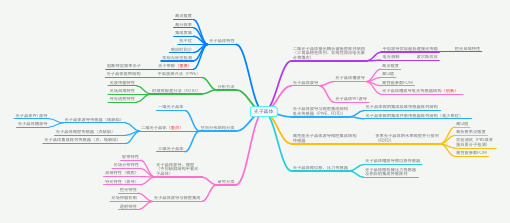

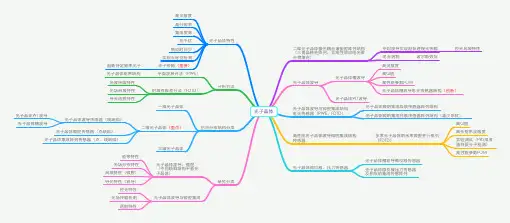

光⼦子晶体
⼆二维光⼦子晶体慢光耦合谐振腔阵列结构 (三⾓角晶格柱阵列、⾮非线性效应电光聚合物填充)
光⼦子晶体波导与微腔集成结构电光传感器(PWE、FDTD)
光⼦子晶体W1波导
光⼦子晶体微纳集成级联传感器阵列结构
光⼦子晶体微纳集成并联传感器阵列结构(减少串扰)
⾼高性能光⼦子晶体波导微腔集成结构传感器
多束光⼦子晶体纳⽶米束微腔并⾏行排列(FDTD)
⾼高Q值
⾼高折射率灵敏度实验测试(PBS溶液蛋⽩白质分⼦子检测)光⼦子晶体微位移、压⼒力传感器
光⼦子晶体特性
⾼高灵敏度⾼高分辨率集成度⾼高抗干扰分析⽅方法
平⾯面波展开法(PWE)
时域有限差分法(FDTD)研究分类
光⼦子晶体波导、微腔(不同缺陷结构平板光⼦子晶体)
光⼦子晶体波导与微腔集成能带特性光场分布特性导光特性(波导)
局域特性(微腔)空间分布结构分类
⼀一维光⼦子晶体
⼆二维光⼦子晶体(重点)
三维光⼦子晶体
控光特性光场传输机制
透射特性
⾼高性能参数FOM
⾼高Q值
⾼高灵敏度光⼦子晶体槽波导
⾼高性能参数FOM
光⼦子晶体槽波导微位移传感器
光⼦子晶体微机械压⼒力传感器及相应的集成传感阵列
响应时间少光⼦子带隙(重要)光⼦子晶体波导传感器(线缺陷)光⼦子晶体微腔传感器(点缺陷)光⼦子晶体集成阵列传感器(点、线缺陷)
光⼦子晶体W1波导光⼦子晶体槽波导
实现⽆无标签检测
光⼦子晶体能带结构光波传输特性光场局域特性导光透射特性
光⼦子晶体波导
光⼦子晶体槽波导电光传感器结构(创新)
平坦波导实现超低速慢光传输控光局域特性
阻断特定频率光⼦子电光调制波尔斯效应。
光子晶体光波导的发展与应用光子晶体光波导的发展与应用:随着光通信、光计算、光信息处理的发展,全光型信息处理器件,如光控开关、光学双稳态器件、光逻辑门、光放大器、光耦合器、光前激光器等应用越来越广泛。
光波导作为微光学线路中的基本连接器件,在光纤通信、集成光学、变折射率光学和光前传感器领域中具有重要的应用价值。
如在光电子集成电路中,高速率和大容量密集比分复用网络系统,需要重点解决高速传输、复用和接复用、光分叉、光交叉互连、光波导开关以及高速光调制等,这些器件都离不开高性能和高可靠性的各类光波导结构与器件。
随着通信和信息处理系统中传输容量的迅速增加,光信号并行化处理程度的不断扩大,数据传输速率达到Tbit/s。
传统光波导光顺号较大,传输稳定性也不是很理想,进一步减小损耗、提高稳定性也受到诸多的限制。
光子晶体光波导具有传输速率快、损耗率低、稳定性好等特点,可以满足日益增长的信息传输要求。
另外,光子晶体的主要特点是设计灵活,通过改变其结构和参数,可以方便的制备各种类型的光波导及各类新型的光学器件,这些器件将成为下一代电子信息产业和光集成电路的主要器件并发挥着重要作用。
一般来说,用于传输电磁波的光波导主要有两种,一种是金属性的电磁波导,主要传到微波电磁波;另一种是大量光信号快速传输的载体,已成为改变折射率光学的生长点,也是许多器件非线性光波导的构筑基础。
传统介质光波导的导光机制是应用光的全反射原理,对光的束缚能力很微弱,即使在仅有5°的弯曲的情况下一般光场就有超过50%的辐射损耗,因此,对传统来说弯曲损耗是一个相当严重的问题,已成为集成电路的发展瓶颈。
为了降低损耗,需增加弯曲处的曲率半径,这不仅增加了波导的体积,也增加了成本。
光子晶体对光的传播具有较强、灵活的控制能力,不仅对直线式传导,而且对锐利的直角,其传导的效率也很高。
如果在PC结构中引入一个线缺陷,创建一个导光的通道,称为光子晶体光波导(PCW)。

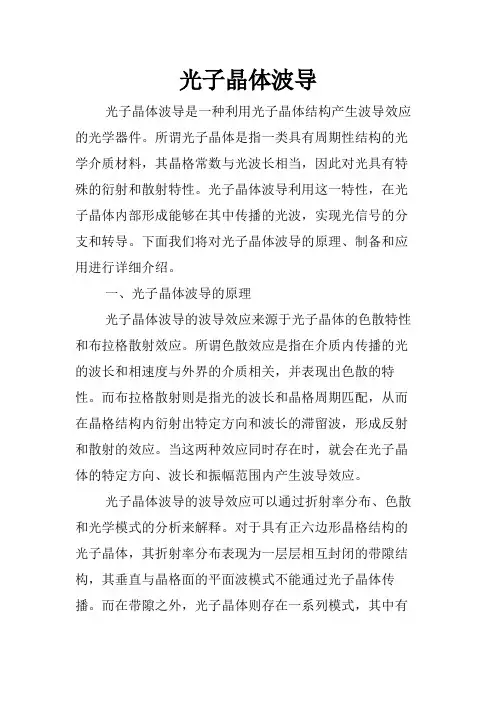

光子晶体波导光子晶体波导是一种利用光子晶体结构产生波导效应的光学器件。
所谓光子晶体是指一类具有周期性结构的光学介质材料,其晶格常数与光波长相当,因此对光具有特殊的衍射和散射特性。
光子晶体波导利用这一特性,在光子晶体内部形成能够在其中传播的光波,实现光信号的分支和转导。
下面我们将对光子晶体波导的原理、制备和应用进行详细介绍。
一、光子晶体波导的原理光子晶体波导的波导效应来源于光子晶体的色散特性和布拉格散射效应。
所谓色散效应是指在介质内传播的光的波长和相速度与外界的介质相关,并表现出色散的特性。
而布拉格散射则是指光的波长和晶格周期匹配,从而在晶格结构内衍射出特定方向和波长的滞留波,形成反射和散射的效应。
当这两种效应同时存在时,就会在光子晶体的特定方向、波长和振幅范围内产生波导效应。
光子晶体波导的波导效应可以通过折射率分布、色散和光学模式的分析来解释。
对于具有正六边形晶格结构的光子晶体,其折射率分布表现为一层层相互封闭的带隙结构,其垂直与晶格面的平面波模式不能通过光子晶体传播。
而在带隙之外,光子晶体则存在一系列模式,其中有一种由于波导介质的折射率高于周围介质,从而能够在其中传播,形成光子晶体波导结构。
二、光子晶体波导的制备光子晶体波导的制备可以通过多种方法实现。
其中,溶胶-凝胶法、原子层沉积法、纳米压印法和自组装法是较为常用的方法。
溶胶-凝胶法是一种简单有效的光子晶体波导制备方法,其主要是通过在介质表面形成刻蚀或沉积波导结构的方法,形成光子晶体波导。
溶胶-凝胶法利用的是溶胶和凝胶的化学反应原理,将有机或无机前体分散在水或有机溶液中,形成胶体,之后通过升温凝胶,形成毛细管结构。
再通过腐蚀、烧结等处理,形成该结构的波导结构。
原子层沉积法是一种通过将材料在表面上依次沉积的方法制备光子晶体波导。
通过不断沉积厚度固定的单层光子晶体材料,形成多次反射和散射,最终形成波导结构。
这种方法可获得具有更加精细的结构和表面光滑的光子晶体,但其制备时间和成本相应较高。

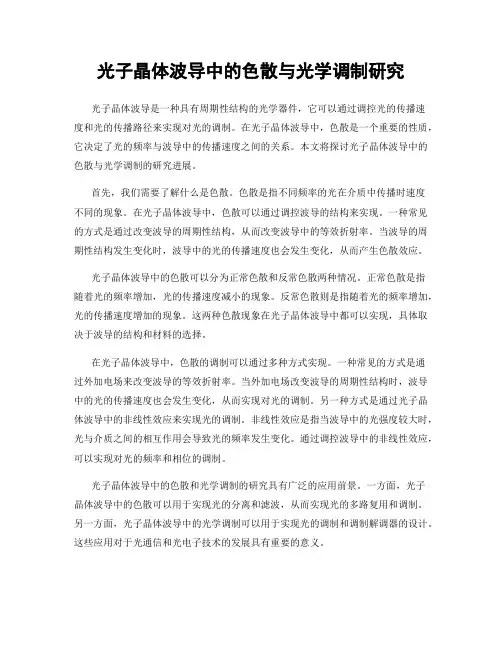

光子晶体波导中的色散与光学调制研究光子晶体波导是一种具有周期性结构的光学器件,它可以通过调控光的传播速度和光的传播路径来实现对光的调制。
在光子晶体波导中,色散是一个重要的性质,它决定了光的频率与波导中的传播速度之间的关系。
本文将探讨光子晶体波导中的色散与光学调制的研究进展。
首先,我们需要了解什么是色散。
色散是指不同频率的光在介质中传播时速度不同的现象。
在光子晶体波导中,色散可以通过调控波导的结构来实现。
一种常见的方式是通过改变波导的周期性结构,从而改变波导中的等效折射率。
当波导的周期性结构发生变化时,波导中的光的传播速度也会发生变化,从而产生色散效应。
光子晶体波导中的色散可以分为正常色散和反常色散两种情况。
正常色散是指随着光的频率增加,光的传播速度减小的现象。
反常色散则是指随着光的频率增加,光的传播速度增加的现象。
这两种色散现象在光子晶体波导中都可以实现,具体取决于波导的结构和材料的选择。
在光子晶体波导中,色散的调制可以通过多种方式实现。
一种常见的方式是通过外加电场来改变波导的等效折射率。
当外加电场改变波导的周期性结构时,波导中的光的传播速度也会发生变化,从而实现对光的调制。
另一种方式是通过光子晶体波导中的非线性效应来实现光的调制。
非线性效应是指当波导中的光强度较大时,光与介质之间的相互作用会导致光的频率发生变化。
通过调控波导中的非线性效应,可以实现对光的频率和相位的调制。
光子晶体波导中的色散和光学调制的研究具有广泛的应用前景。
一方面,光子晶体波导中的色散可以用于实现光的分离和滤波,从而实现光的多路复用和调制。
另一方面,光子晶体波导中的光学调制可以用于实现光的调制和调制解调器的设计。
这些应用对于光通信和光电子技术的发展具有重要的意义。
目前,光子晶体波导中的色散和光学调制的研究已经取得了一些重要的进展。
研究人员通过改变波导的结构和材料的选择,实现了正常色散和反常色散的调制。
同时,他们还通过外加电场和非线性效应实现了光的调制。

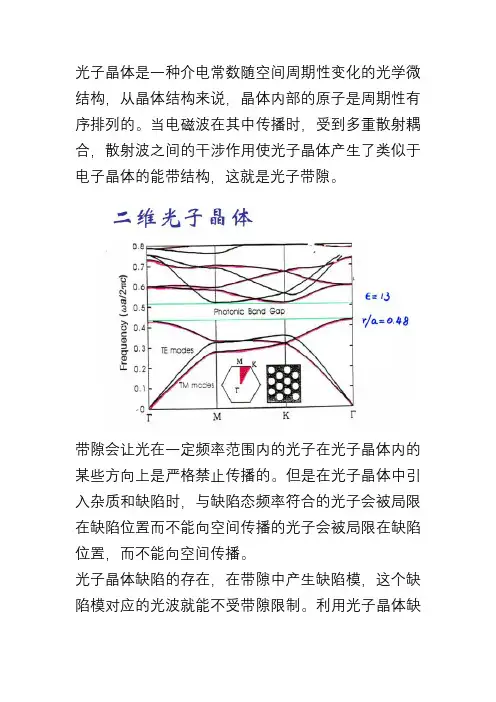

光子晶体是一种介电常数随空间周期性变化的光学微结构,从晶体结构来说,晶体内部的原子是周期性有序排列的。
当电磁波在其中传播时,受到多重散射耦合,散射波之间的干涉作用使光子晶体产生了类似于电子晶体的能带结构,这就是光子带隙。
带隙会让光在一定频率范围内的光子在光子晶体内的某些方向上是严格禁止传播的。
但是在光子晶体中引入杂质和缺陷时,与缺陷态频率符合的光子会被局限在缺陷位置而不能向空间传播的光子会被局限在缺陷位置,而不能向空间传播。
光子晶体缺陷的存在,在带隙中产生缺陷模,这个缺陷模对应的光波就能不受带隙限制。
利用光子晶体缺
陷态的特点,可以制作光波导。
一般的光纤波导中,波导大拐弯时,会漏掉部分光波能量,使传输效率降低。
而光子晶体弯曲波导中,利用不同方向缺陷模共振匹配原理。
原则上只要达到模式匹配,不管拐多大弯,都能达到很高的传输效率。

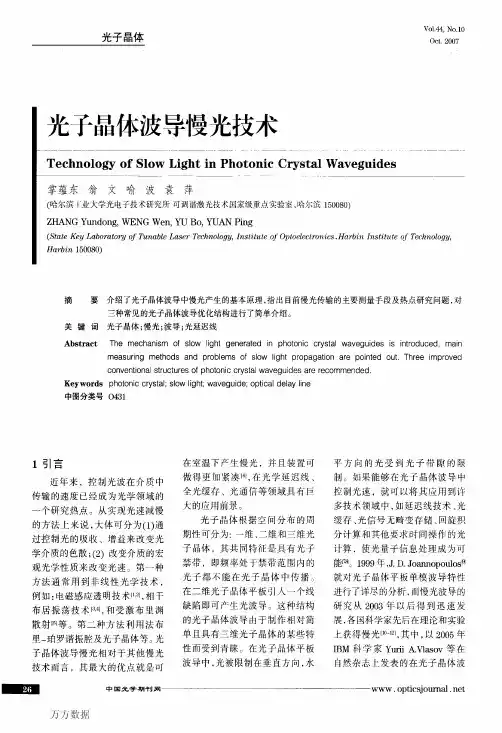

V01.44.No.10Oct.2007图l二维光子晶体波导的能带图导硅芯片控制光速传播的影响最大f1引。
2光子晶体波导慢光的产生如果介质的折射率为n,则光在介质中的传输速度为c/n,因此n表示光速的减慢程度。
假设这里是单频连续波,对光脉冲信号,用群折射率来代替n,则群速度的表达式可以写为%=c/ng,%由(dk/dto)一给出,其中光波的角频率为∞,k为波数。
在真空中,Yg=C,因为忌:to/c,在反常色散材料中%变得非常大。
图l为光子晶体波导光子带结构,水平轴为主传播方向,纵轴方向为归一化频率toa/r2兀c1=a肛。
这里,a是晶格常数,而A是真空中对应角频率tO的波长。
实线代表波导模,它表示光在禁带和泄漏线之间传播,泄漏线以上的区域为泄漏区,进入这个区域的光将在垂直方向泄露f如果在光子晶体波导表面为空气,则有oJ/c:尼1。
如果光子晶体平板是200~300nltl厚,晶格常数a是400~500nnl,那么光的传播波长可以在1.55gm附近。
要注意波导带的梯度在带边Ⅵ兀Vw.opticsjournal.net变为0。
从群速度公式可以看到,在这种情况下群速度%=0。
这种现象的产生是由于光在光子晶体中传播时不断向前向后发生布拉格反射造成的。
在布拉格光栅和多层堆栈结构里也观察到了类似的现象。
图2显示了光子晶体波导的透射谱曲线【i4J。
在这个透射谱中由于法布里一珀罗fF—n谐振而引起振荡,透射谱的峰一峰值间隔△旯朝着带边越来越小。
如果取波导长度为L,那么群折射率n。
可以由2V(2L52)给定。
根据这个方程可以估算出n。
,图2中在带边附近将超过100。
然而当n。
变得非常大的时候,透过率也将变得很低,因此慢光很难被观察到。
3测量波导中慢光的主要手段在实验上观察光子晶体平板波导色散现象仍然十分困难【15I。
早期,群速度和色散的相关报道都采用间接测量方式[IIJ,并通常采用相干结构测量。
由于受衍射极限的限制,传统的显微镜无法对波导内的光脉冲进行直接观察。
