LED显示屏尺寸计算

全彩LED显示屏作为户内、户外进行广告宣传、信息播放最为直接、便捷的重要载体，越来越受到人们的青睐。

当然，显示屏的清晰度很重要，高清的画面配合恰当的场景和音乐，能带给人们更加震撼、炫酷的视听体验。

那么全彩LED显示屏搭载设备具体都有哪些规格呢？
1、魔方柱规格参数表
注：a）占地面积可以减小（如底座为较小的圆柱体）
b）设备整体高度为非固定值（底座和顶箱高度根据客户需求设计）
c）电线选用三相五线聚氯乙烯绝缘电缆
2、滑动屏规格参数表
注：a）设备整体高度为非固定值（底座和顶箱高度根据客户需求设计）b）电线选用三相五线聚氯乙烯绝缘电缆(4KW以内设备使用220v单相供电)
磐景智造一直专注于把led广告屏设备做精做强，致力于打造创新的新媒体设备，实现媒介创新，帮助更多的客户实现广告阵地的全新升级。

更多详情请拨打联系电话或登录杭州磐景智造文化创意有限公司咨询。

led屏幕在生活中，随处可见，显示屏、广播屏等等，但是led尺寸怎么计算的，你知道吗？今天我们一起了解一下led屏幕尺寸的计算方法。

一、点间距的计算1、各单元板常见型号及尺寸LED屏普遍是用单元板做的。

LED单元板常见型号及尺寸（mm）对应如下：不同的牌子可能会存稍微的差异。

2、那么它是如何计算出来的呢？这里面就以p10与p16来举例，因为他们最常见。

PH16单个单元板尺寸以P16型号，一般模组的led点间距长有16点，宽有8点，而p16的点间距为10mm。

所以计算：长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10单个单元板尺寸以P10型号，一般模组的led点间距长有32点，宽有16点，而p10的点间距为10mm，所以计算：长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；和上面的数据是一样的，一般的是不用计算这些，只需要记着上面的图片内容就行。

二、室内led屏的计算上了解了上面的一些基本数据后，我们可以通过一个实例来看下。

例：如果你需要一个室内全彩屏长宽分别为4m、3m的led屏幕，用P10的屏，如何计算出它的实际长和高尺寸?可能有些朋友不理解这个问题是什么意思，既然已经有长和宽了，为什么还要计算呢？因为led大屏是由多个单元板组成，所以要计算出长4m、宽2m的大屏需要使用多少块单元板。

1、首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）长：我们从上面了解到p10的基本数据，其模组数量计算为：长：4m/0.32m=12.5个≈13个。

宽：3m/0.16m=18.7个≈19个因为模组最小单位为1，所以要取整。

2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）长：13*0.32=4.16m，宽：19*0.16=3.04m3.实际LED屏幕面积：所以，led长度为4.16*3.04m。

三、室外led屏的计算室外led采用的是箱体进行拼接的，箱体的尺寸和模组相比，有比较多，但是计算方法是类似的！都是需要最后个数取整去计算屏幕尺寸。

LED显示屏比例如何计算
LED显示屏比例如何计算?
用长和宽的显示尺寸相除,得出的分数.比如长是4米.高是3米.就叫4:3比例,按倍数来计算,长是8M,高是6M,也是4:3的比例,一般30平米以下的屏,我们一般都采用4:3的比例来做. 反之16:9也是这样来计算,如:长是8M,宽是4.5米,也是16:9的比例,长和高都是按照这个比例增加和减小的,首先讲一下什么是LED显示屏4:3及16:9显示比例?
简单的回答就是:长和宽的显示尺寸相除得出来的分数,比如长是4米,高是3米,就叫4:3比例,按倍数增长,比如长是8米,高是6米,也是4:3的比例.一般30平米以下的显示屏,我们都推荐用4:3的比例来制作.
反之16:9也是一样的道理.比如:长是8米,高是4.5米,也是16:9的比例,长和高都按照这个比例来增加减少,就是标准的.有些做到接近也可以.30平方米以上的大屏,我们都采用16:9的比例设计.
下面来讲一下如何计算显示屏比例吧!
比如一个50平方米的显示屏,4:3比例的长和高的计算方法就是50*4/3的结果再开根号,得出来的结果就是长:8.16496米,高的话:50*3/4的结果再开根号,得出来的结果就是
高:6.123724米,看看比例是不是4:3的比例.16:9的方法也是一样的.。

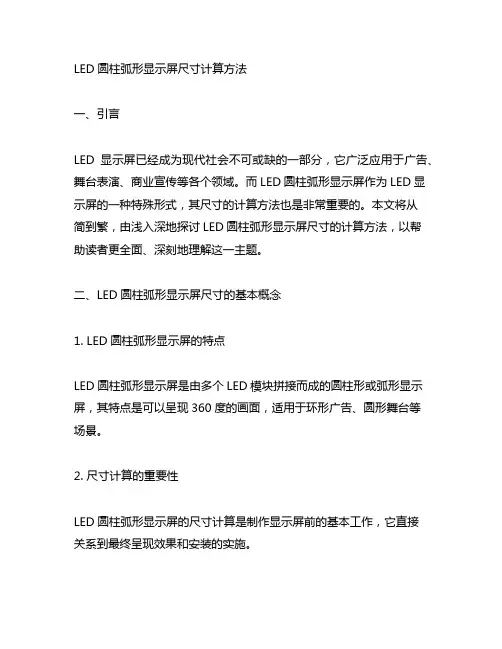

LED圆柱弧形显示屏尺寸计算方法一、引言LED显示屏已经成为现代社会不可或缺的一部分，它广泛应用于广告、舞台表演、商业宣传等各个领域。

而LED圆柱弧形显示屏作为LED显示屏的一种特殊形式，其尺寸的计算方法也是非常重要的。

本文将从简到繁，由浅入深地探讨LED圆柱弧形显示屏尺寸的计算方法，以帮助读者更全面、深刻地理解这一主题。

二、LED圆柱弧形显示屏尺寸的基本概念1. LED圆柱弧形显示屏的特点LED圆柱弧形显示屏是由多个LED模块拼接而成的圆柱形或弧形显示屏，其特点是可以呈现360度的画面，适用于环形广告、圆形舞台等场景。

2. 尺寸计算的重要性LED圆柱弧形显示屏的尺寸计算是制作显示屏前的基本工作，它直接关系到最终呈现效果和安装的实施。

三、LED圆柱弧形显示屏尺寸的计算方法1. 圆柱弧形显示屏的直径计算圆柱弧形显示屏的直径计算通常遵循以下公式：直径= 2 * π * R其中，R为圆柱弧形显示屏的半径。

2. LED模块数量的确定LED模块数量的确定是尺寸计算中的关键步骤，通常需要考虑到显示效果的一致性和连贯性。

一般来说，LED模块数量与显示屏的直径成正比，但也需要考虑到像素密度、成本和安装复杂度等因素。

3. 分辨率的计算LED圆柱弧形显示屏的分辨率计算是显示效果的保障之一。

分辨率的计算需要考虑到观看距离、像素密度和内容要求等因素，以保证显示效果清晰、连贯。

四、总结与展望在本文中，我们从LED圆柱弧形显示屏的基本概念出发，深入探讨了尺寸计算的相关内容。

通过逐步分析直径计算、LED模块数量的确定以及分辨率的计算等步骤，我们可以清晰地了解LED圆柱弧形显示屏尺寸计算方法的重要性和复杂性。

在未来，随着LED技术的不断发展和应用场景的不断拓展，LED圆柱弧形显示屏的尺寸计算方法也将随之不断完善和深化。

个人观点和理解LED圆柱弧形显示屏作为LED显示屏的一种创新形式，其尺寸计算方法的研究和应用将对LED行业的发展起到重要的推动作用。

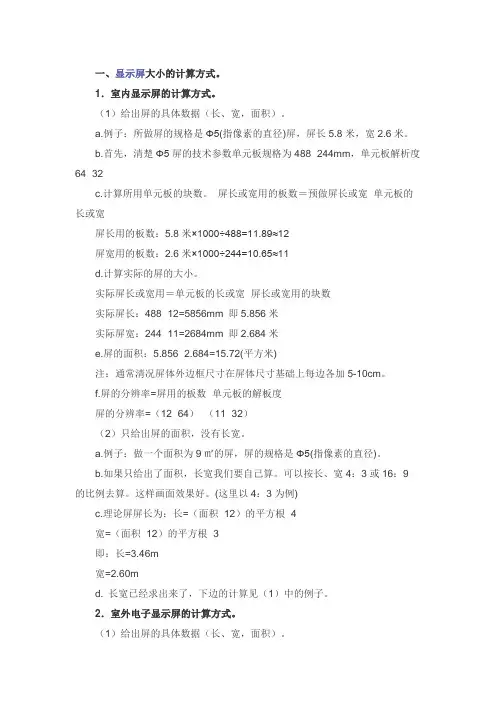

一、显示屏大小的计算方式。

1．室内显示屏的计算方式。

（1）给出屏的具体数据（长、宽，面积）。

a.例子：所做屏的规格是Φ5(指像素的直径)屏，屏长5.8米，宽2.6米。

b.首先，清楚Φ5屏的技术参数单元板规格为488×244mm，单元板解析度64×32c.计算所用单元板的块数。

屏长或宽用的板数＝预做屏长或宽÷单元板的长或宽屏长用的板数：5.8米×1000÷488=11.89≈12屏宽用的板数：2.6米×1000÷244=10.65≈11d.计算实际的屏的大小。

实际屏长或宽用＝单元板的长或宽×屏长或宽用的块数实际屏长：488×12=5856mm 即5.856米实际屏宽：244×11=2684mm 即2.684米e.屏的面积：5.856×2.684=15.72(平方米)注：通常清况屏体外边框尺寸在屏体尺寸基础上每边各加5-10cm。

f.屏的分辨率=屏用的板数×单元板的解板度屏的分辨率=（12×64）×（11×32）（2）只给出屏的面积，没有长宽。

a.例子：做一个面积为9㎡的屏，屏的规格是Φ5(指像素的直径)。

b.如果只给出了面积，长宽我们要自己算。

可以按长、宽4：3或16：9的比例去算。

这样画面效果好。

(这里以4：3为例)c.理论屏屏长为：长=（面积÷12）的平方根×4宽=（面积÷12）的平方根×3即：长=3.46m宽=2.60md. 长宽已经求出来了，下边的计算见（1）中的例子。

2．室外电子显示屏的计算方式。

（1）给出屏的具体数据（长、宽，面积）。

a.例子：要做P20的户外全彩屏长约10米，宽约6米b.首先清楚，单元箱体的规格(箱体长宽) 为1280×960mm，解析度为64×48c.计算箱体的个数。

LED显示屏接收卡及尺寸计算公式一、室内箱体尺寸：P2.5:480*480 P3：户外箱体尺寸：P6:576*576 P4.81:250*250 P3.91:250*250 P8:960*960（640*640）一箱一卡，接收卡150/张，电源：一个电源带10张单元板求模组个数：屏体长÷模组长=模组长个数屏体高÷模组高=模组高个数室内接收卡计算方式：例：室内P10长20m×高10m1、计算用多少个模组：P10显示屏的单元板尺寸是：320mm×160mm长度使用模组数：2000cm÷32cm=62.5宽度使用模组数：1000cm÷16cm=62.52、计算长宽的分辨率：（P10室内单元板的像素是：32×16）显示屏的实际分辨率是：长：32×63=2016 宽：16×63=10083、计算接收卡的数量：（室内屏的接收卡256×128）长：2016÷256=7.875，约等于8个宽：1008÷128=7.875，约等于8个8×8+1=65张接收卡（多备一张接收卡）我司一般不多备4、计算发送卡的数量：（灵星雨的发送卡是1280×1024）2016÷1280=1.575，约等于21008÷1024=0.98，约等于11×2=2张发送卡户外接收卡计算公式：例：户外P10长20m×高12m选用的是960mm×960mm尺寸的P10箱体，可以得出：长需要箱体数量：20÷0.96=20.8个宽需要箱体数量：12÷0.96=12.5个1、计算接收卡的数量：箱体个数：21×13+1=274个政府工程：273个接收卡一般工程：273÷2+1=138个接收卡说明：以上都需要多备一张接收卡二、室外显示屏的计算方式：（1）给出屏的具体数据（长、宽，面积）。

弱电工程led显示屏屏幕尺寸计算方法led屏幕在生活中，随处可见，显示屏、广播屏等等，但是led尺寸怎么计算的，你知道吗？今天我们一起了解一下led屏幕尺寸的计算方法。

一、点间距的计算1、各单元板常见型号及尺寸LED屏普遍是用单元板做的。

LED单元板常见型号及尺寸（mm）对应如下：不同的牌子可能会存稍微的差异。

2、那么它是如何计算出来的呢？这里面就以p10与p16来举例，因为他们最常见。

PH16单个单元板尺寸以P16型号，一般模组的led点间距长有16点，宽有8点，而p16的点间距为10mm。

所以计算：长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝PH10单个单元板尺寸以P10型号，一般模组的led点间距长有32点，宽有16点，而p10的点间距为10mm，所以计算：长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；和上面的数据是一样的，一般的是不用计算这些，只需要记着上面的图片内容就行。

二、室内led屏的计算上了解了上面的一些基本数据后，我们可以通过一个实例来看下。

例：如果你需要一个室内全彩屏长宽分别为4m、3m的led屏幕，用P10的屏，如何计算出它的实际长和高尺寸?可能有些朋友不理解这个问题是什么意思，既然已经有长和宽了，为什么还要计算呢？因为led大屏是由多个单元板组成，所以要计算出长4m、宽2m的大屏需要使用多少块单元板。

1、首先计算长、高需要多少单元板（用整屏的长除以单元板的长，取整数）长：我们从上面了解到p10的基本数据，其模组数量计算为：长：4m/0.32m=12.5个≈13个。

宽：3m/0.16m=18.7个≈19个因为模组最小单位为1，所以要取整。

2、实际长和高尺寸（用需要的单元板数量乘以单个单元板尺寸）长：13*0.32=4.16m，宽：19*0.16=3.04m3.实际LED屏幕面积：所以，led长度为4.16*3.04m。

一、LED 显示屏组成材料1、LED 与 L ED 显示屏L E D 的发光颜色和发光效率与制作 LED 的材料和工艺有关 ， 目前广泛使用的 有红、绿、蓝（R 、G 、B ） 三种 。

由于 LED 工作电压低 （仅 1. 5-3V ) ，能主动发 光且有一定亮度 ，亮度又能用电压 （或电流〉 调节，本身又耐冲击 、抗振动、 寿命长 （ 10 万小时） ，所以在大型的显示设备中，目前尚无其他的显示方式 与 L E D 显示方式匹敌。

把红色和绿色的 L E D 放在一起作为一个象素制作的显示 屏日q 双色屏或彩色屏 ：把红、绿、蓝三种 L E D 管放在一起作为一个象素的显 示屏日q 三色屏或全彩屏 。

制作室内 L E D 显示屏的象素尺寸一般是 2-10 毫米， 常常采用把儿种能产生不同基色的 LED 管芯封装成一体， 室外 L ED 显示屏的 象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 L E D 组成 ，常见的成 品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰 组成。

无论用 L E D 制作单色、双色或三色屏 ，欲显示图象需要构成象素的每个 L E D 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度 等级越高，显示的图像就越细腻，色彩也越丰富 ，相应的显示控制系统也越复 杂。

一般 256 级灰度的图像 ，颜色过渡己十分柔和 ，而 16 级灰度的彩色图像， 颜色过渡界线十分明显。

所以，彩色 LED 显示屏当前都要求做成 256 级灰度的。

2、应用于显示屏的 LED 发光材料有以下几种形式：① L E D 发光灯（或称单灯） 一般由单个 LED 晶片，反光碗，金属阳极 ，金属 阴极构成，外包具有透光聚光能力的环氧树脂外 壳。

可用一个或多个 （不同颜色 的〉 单灯构成一个基本像素，由于亮度高， 多用于户外显示屏 。

② LED 点阵模块 由若干晶片构成发光矩阵 ，用环氧树脂封装于塑料壳内 。

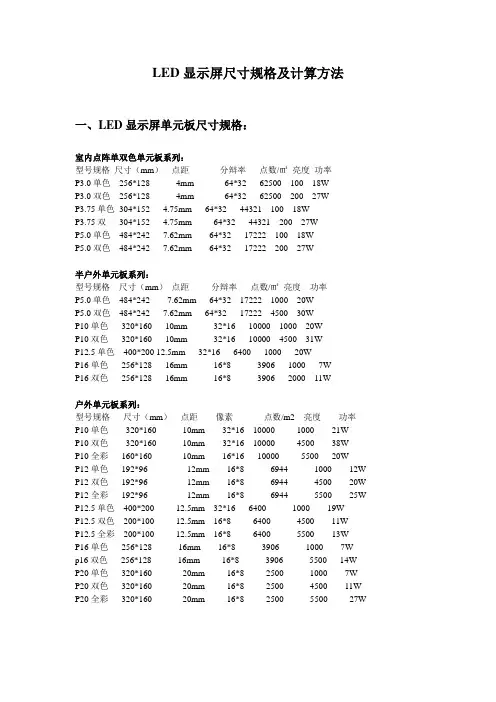

LED显示屏尺寸规格及计算方法一、LED显示屏单元板尺寸规格：室内点阵单双色单元板系列：型号规格尺寸（mm）点距分辩率点数/㎡亮度功率P3.0单色256*128 4mm 64*32 62500 100 18WP3.0双色256*128 4mm 64*32 62500 200 27WP3.75单色304*152 4.75mm 64*32 44321 100 18WP3.75双304*152 4.75mm 64*32 44321 200 27WP5.0单色484*242 7.62mm 64*32 17222 100 18WP5.0双色484*242 7.62mm 64*32 17222 200 27W半户外单元板系列：型号规格尺寸（mm）点距分辩率点数/㎡亮度功率P5.0单色484*242 7.62mm 64*32 17222 1000 20WP5.0双色484*242 7.62mm 64*32 17222 4500 30WP10单色320*160 10mm 32*16 10000 1000 20WP10双色320*160 10mm 32*16 10000 4500 31WP12.5单色400*200 12.5mm 32*16 6400 1000 20WP16单色256*128 16mm 16*8 3906 1000 7WP16双色256*128 16mm 16*8 3906 2000 11W户外单元板系列：型号规格尺寸（mm）点距像素点数/m2 亮度功率P10单色320*160 10mm 32*16 10000 1000 21WP10双色320*160 10mm 32*16 10000 4500 38WP10全彩160*160 10mm 16*16 10000 5500 20WP12单色192*96 12mm 16*8 6944 1000 12W P12双色192*96 12mm 16*8 6944 4500 20W P12全彩192*96 12mm 16*8 6944 5500 25W P12.5单色400*200 12.5mm 32*16 6400 1000 19WP12.5双色200*100 12.5mm 16*8 6400 4500 11WP12.5全彩200*100 12.5mm 16*8 6400 5500 13WP16单色256*128 16mm 16*8 3906 1000 7Wp16双色256*128 16mm 16*8 3906 5500 14W P20单色320*160 20mm 16*8 2500 1000 7W P20双色320*160 20mm 16*8 2500 4500 11W P20全彩320*160 20mm 16*8 2500 5500 27WLED显示屏及全彩模组图二、如LED显示屏尺寸大小计算首先了解点间距，每个像素点到另外一个像素点之间的距离，单位是毫米。
