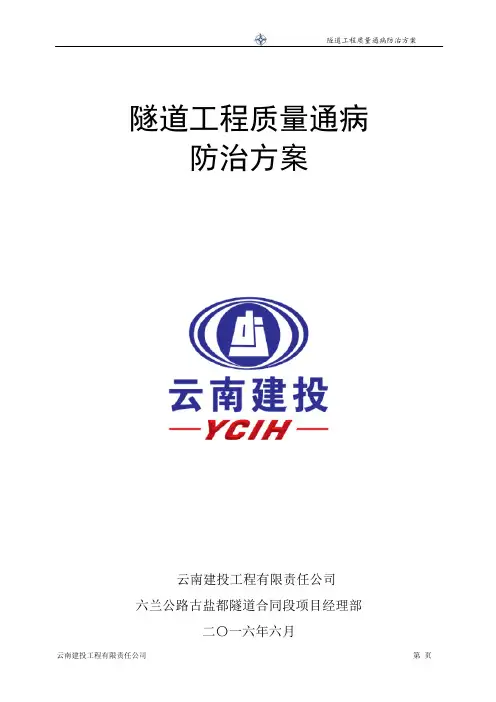

隧道工程质量通病防治方案云南建投工程有限责任公司六兰公路古盐都隧道合同段项目经理部二〇一六年六月一、指导原则以科学发展观为指导，为积极响应公司2016年在全公司范围内开展整治质量通病活动的号召，进一步强化工程质量管理，全面提高质量管理水平，正确处理好工程质量与进度的关系转变质量理念，加强质量管理，创新质量控制措施。
坚持精益求精的质量追求，树立质量均衡提高的质量观。
推动质量通病智力活动的全面、深入开展，促进合同段工程质量全面提高。
二、工作目标通过公路工程质量通病的防范和治理，进一步提高六兰公路古盐都合同段各从业单位的质量意识，进一步营造强化质量管理的氛围，切实加强工程质量管理，逐步消除常见的质量问题，杜绝质量事故的发生，提高工程耐久性，促进六兰公路工程整体质量上一个新台阶，切实落实好“治理质量通病”活动。
三、组织机构为切实推动治理活动扎实有效地开展，六兰公路古盐都合同段成立了公路工程质量通病治理活动工作领导小组：组长：赵献才副组长：黄志奇黄雪峰成员：江敏周红彬、胡加川、彪文平、张胜彪、和贵镕、曹雷、牛晓东、赵成铭、四、质量通病防治基本要求1、质量通病的治理要以管理和技术措施为主，反对不计成本，以治理为名进行不必要的变更的治理行为。
治理质量通病要充分体现管理和技术的作用，从“管理”和“技术”上要效果，在管理上，要加强施工组织，完善各项制度，落实质量责任，推广标准化、精细化施工管理；在技术上，要加强技术创新，鼓励研发、推广和采用新技术、新材料，完善工艺流程和标准，限制和淘汰落后的工艺，严格执行强制性标准。
2、质量通病的治理要和精细化管理相结合，治理工作注重从小、从细抓起。
治理质量通病的过程就是一个精细化管理的过程，要注重抓好工程质量的细小部位，施工管理的细小措施，施工工艺的细小环节。
3、质量通病的治理要加强协作，各负其责。
参与工程建设的业主、施工、设计、监理各单位都是质量通病治理的主题，必须责任工单，在治理过程中，要通过治理责任这个纽带，建立治理沟通、协作机制，形成合力，共同发挥作用。
4、质量通病的治理要预先制定专项治理措施，找准病因，对症下药，做到事半功倍。
质量通病是长期形成的痼疾，治理活动不可能一蹴而就、立竿见影，要根据工程实际情况，突出重点、重点突破，带动全面。
5、质量通病治理活动要在明确责任的基础上，充分发挥一线人员的智慧，要防止质量通病的治理要求、治理措施和一线人员不见面的情况，要让一线工程人员了解质量通病的名称、危害、产生原因和表现形式，掌握治理的措施和施工工艺关键环节，把治理的直接责任落实到一线，调动一线人员的积极性。
6、项目部各技术人员要规范工作程序，明确责任，落实到人，全体监理人员按照职责规定，依据质量通病防治的具体措施，对工程质量进行严格把关，对涉及工程质量与安全的关键工艺、关键工序、关键部位必须严格执行质量标准，加强动态监控，发现问题，及时要求整改。
五、质量通病具体防治措施（一）洞内渗漏水目前，隧道的渗漏水主要表现在墙、拱的渗水、滴水、漏水及路面的冒水。
其原因是隧道在施工期间和建成后，一直受着地下水的影响。
当地下水压较大，防水工程质量欠佳时，地下水便会通过一定的通道渗入或流入隧道内部，造成渗漏水，对行车安全以及衬砌结构的稳定构成威胁。
隧道的渗漏水不仅会降低混凝土衬砌的耐久性，而且会降低隧道内各种设施的功能，恶化隧道内的环境，严重时对形成安全以致对结构的稳定造成威胁。
形成原因：（1）拱顶衬砌不密实当围岩压力过大时，导致拱腰部位衬砌出现纵向拉裂，拱顶衬砌压碎掉块，导致渗漏。
（2）支护技术不过关工程上常采用的先拱后墙法施工，循环进尺短、衬砌紧跟、以衬代支，致使衬砌接缝过多，且接缝处理不能达到防水标准，导致接缝渗水。
（3）振捣不到位在混凝土衬砌的施工中，有时存在振捣不到位的现象，形成透水的开放性毛细管路，尤其是混凝土拌合物在密实泌水过程中，析出水分部分被挤向上面，部分聚集在集料颗粒的下面，导致衬砌混凝土存在泌水管路。
（4）混凝土中有空隙由于施工顺序不当或沉降处理不当或衬砌混凝土中存在杂物等原因，导致衬砌混凝土中存在空隙。
（5）腐蚀性天然水对衬砌混凝土有腐蚀性，可能造成漏水孔隙，甚至导致衬砌混凝土剥落开裂。
渗漏水整治的指导思想是以排为主、以防助排，引水泄压、断绝水源，设多道防水线。
渗漏水的预防措施：（1）设计预防措施在隧道设计时应首先做好水文地质勘测，根据岩体类别、透水性、地质构造、地下水类型、流量、补给条件及洞顶地面形状等制定防水措施，以保证衬砌的使用寿命。
预防为主、综合治理是隧道防排水设计的宗旨。
不同的工程，防排水设计原则也不同。
对于山岭隧道，采取“以排为主，截、堵、排相结合的综合治理”原则；对于水下隧道及地下工程，采取“以堵为主，以排为辅，堵排相结合”原则。
设计时，应根据隧道的地形、地貌、工程及水文地质等进行调查分析，制定出切实可行的方案。
（2）结构外层防水措施结构外层的防水，从国内隧道复合式衬砌对防水层材料的选择来看，应用防水板较多。
主要是因为防水板为工厂定型生产的产品，具有厚薄均匀、质量有保证、施工方便、对环境无污染等优点。
防水施工期间，隧道防水层施工应在主体结构初期支护完成后进行。
由于喷射混凝土基面凹凸不平，因此铺设防水层前必须对其进行处理，达到规定要求；由拱部开始向两边墙下垂铺设泡沫塑料衬垫；铺设LDPE和EVA膜裁剪卷材时，要考虑搭接在底板上的搭接宽度≮30cm；LDPE和EVA膜焊缝质量检查一般用肉眼检查，当两层经焊接在一起的膜呈透明状、无气泡，即融为一体，表明焊接牢固严密。
必要时，可作充气法检查。
防水的抗刺戳能力较弱，因此必须注意严加保护。
（3）结构自防水措施在设计中应合理确定混凝土的抗渗标号，不能片面强调混凝土抗压等级，一味加大单位体积混凝土水泥用量，将会使混凝土水化热和收缩量增加，导致混凝土裂缝，破坏混凝土结构自防水能力。
对变形缝及施工缝采取有效措施进行处理是十分重要的，因为它们往往是隧道与地下工程防水的薄弱部位，通常变形缝型式有：嵌缝式、粘贴式、埋入式。
橡胶止水带在施工中稍有不慎易走形，导致止水效果降低，应确保施工接缝严密、不渗不漏，变形缝应密封止水、适应变形、施工方便。
本着“以防为主、多道设防”的原则，也可采用复合式橡胶止水变形缝，复合式橡胶止水变形缝系三道设防，即首先在变形缝部位、现浇混凝土中间埋入桥式橡胶止水带，然后再在端部施作双组份聚硫橡胶嵌缝，最后在预留槽涂抹焦油聚氨酯防水胶。
这样将埋入、嵌缝、粘贴三种型式变形缝止水带组合在一起，形成三道防线，防水可靠性得到很大提高。
（4）施工预防措施根据水文地质情况、水流性质、水量大小、岩层裂隙倾向及山顶地表水源补给情况，按设计规定，做好洞顶地表防排水和衬砌背面的排水设施，同时应将施工排水与永久性的防治水统筹考虑。
完善钻爆设计，控制爆破，出现超挖时，对拱脚、边墙脚以上10cm范围内应用与衬砌相同的材料一次性回填密实，其它部位采用片石等回填密实。
施工中要加强振捣，保证混凝土密实；拱墙尽可能一次浇注，尽量减少施工缝；先拱后墙法施工的隧道，灌注拱圈混凝土时应及时撑卡口梁，防止拱圈因下沉或内移造成开裂。
施工时应注意排水畅通，严禁水浸泡拱墙脚，防止出现不均匀沉降；由于施工方法工艺的限制，对二次衬砌结构与初期支护间存的空隙，应采用回填注浆使初期支护与二次衬砌紧密结合，以改善其传力条件和减少渗漏水。
渗漏水整治方法：渗漏水的治理应采取“以排为主，截、排、堵相结合；先拱后墙、拱堵墙排，集中涌水处设管引排，因地制宜，综合整治”的处理措施，主要包括：地表水截流，大面积渗水的防水抹面，集中渗漏水、涌水的埋管引流以及压注浆液等方法。
（1）衬砌背后注浆根据渗漏水的轻重，衬砌背后注浆采用初次注浆和检查注浆。
初次注浆采用水泥砂浆，检查注浆材料采用纯水浆。
当地下水压力较大，水流速度快，渗漏严重时，采用可灌性好、结实率高、快凝早强、凝结时间可调的水泥—水玻璃双液浆。
（2）衬砌内部压注丙凝化学浆液主要用于隧道渗漏水量较小，水流分散，不利于引排的拱部施工缝、衬砌裂缝及个别出水点。
进行衬砌内部注浆，以封闭水流通道及衬砌裂隙，或使水流相对集中，便于引排。
（3）喷抹砂浆防水层法主要用于拱部大面积出现面漏、网状裂缝渗漏水，对主要出水点在凿槽引排、嵌缝堵漏后，喷抹砂浆防水层，防水层厚度20mm-25mm。
（4）嵌缝堵漏法主要用于局部施工缝浸水、渗水等水量较小的部位处理。
隧道环向施工缝堵漏采用嵌入复合式膨胀橡胶条，结合凿槽埋管，将水引入侧沟。
隧道纵向缝堵漏，采用嵌入式自粘型止水条，进行封堵。
（5）凿槽排水法主要用于拱、墙单点线流、股流、射流等水量较大而不易用以上几种堵水措施处理的渗漏部位。
其方法是从渗水点起凿槽，在槽中埋设半个聚氯乙稀管或塑料排水板，外用防水砂浆封闭。
（6）可排水止水带预防施工缝渗漏可排水复合橡胶止水带是能对环向施工缝中的渗水进行“先排后堵”的新型止水带。
可排水复合橡胶止水带为内置式止水带，设置在衬砌厚度的中间，横断衬砌环向施工缝。
当环向施工缝内出现渗水时，渗水沿环向施工缝流至止浆滤水带，由于止浆滤水带可渗水，渗水很容易进入排水通道，并由其排入隧道的排水系统。
如果部分渗水在穿越止浆滤水带时沿止水带与混凝土之间的间隙横向流动，则会遇到粘贴在止水带翼缘上的遇水膨胀橡胶条的阻挡。
遇水膨胀橡胶条遇水后膨胀，使止水带翼缘与混凝土之间的间隙密实，渗水沿横向流动，阻力增大，从而提高了止水带的止水能力。
（二）、衬砌裂缝隧道产生裂缝轻则缩短使用寿命，重则产生毁灭性的破坏。
隧道应进行动态施工。
由于受技术和资金条件的限制，一般隧道在设计前对一些因素很难准确确定，因此在施工中要随时观察掌子面，对围岩情况进行对比和分析，及时调整和完善设计。
隧道拱、墙的裂缝主要有环向的、水平向的、斜向的和网状的裂缝，其性质分受力和非受力裂缝。
衬砌裂缝形成的原因非常复杂，往往是多种不利因素综合作用的结果，施工不规范造成的衬砌裂缝占了很大一部分，材料质量差或配合比不合理导致的开裂和设计不当引起的开裂仅占一小部分。
形成原因：（1）设计局部与实际地质不符、处置不当。
由于多种原因，设计单位在设计勘察时无法深入地开展地质勘探工作，进行隧道围岩类别评价及支护结构设计时缺乏必要的准确的依据，再者实际地质情况并不是与设计截面相适应的，这就造成了结构受力与设计的严重不符而埋下开裂隐患。
（2）施工方法和现场操作不规范、管理不到位。
①隧道开挖控制不严格，监控量测检查不到位，现场管理不严格，个别部位衬砌厚度严重不足，衬砌混凝土厚度严重不均匀，从而造成局部应力集中产生混凝土的开裂。
由于没有严格进行监控量测，不能科学地判断围岩的变形和收敛情况，盲目进行二衬混凝土的施工，造成混凝土不能抵抗围岩变形从而产生开裂；②不严格执行相关规范要求，盲目追求施工进度，过早拆除模型，拆模后不进行有效的养生（特别是靠近洞口的地段），造成混凝土水化热不能有效循序散发、混凝土自身承载不足，局部混凝土在不能有效抵抗外力的情况下，产生局部变形，进行应力的二次分布而导致开裂；③软弱围岩地段往往不能严格执行设计，基底清理不彻底，仰拱填充施工偷工减料，没有根据实际围岩情况沉降缝设置进行调整，除非是出现重大问题，一般很少向设计、监理单位反映，同时由于监理人员水平也参差不齐，对设计缺陷或不足难以提出建设性意见或建议，在多种因素的综合作用，一般会造成设计不能满足实际地质情况，从而导致混凝土的开裂；④混凝土机械拌和过程中原材料不严格计量，外加剂的掺加更是随意性大，没有严格或者不能严格根据现场砂、碎石的实际含水率及时调整施工配合比，造成混凝土水灰比与设计不符，混凝土质量不能满足设计要求；⑤灌注过程控制不严格，没有严格控制混凝土灌注速度，造成模型压力的聚变，局部变形引起初凝混凝土破化产生开裂。
