目录一、工程概况及工程量 (1)二、施工方案编制依据及总体思路 (1)三、施工进度及施工力量的安排 (1)四、施工准备 (2)五、施工方法及步骤 (3)六、质量要求及质量控制措施 (4)七、安全技术措施 (4)八、文明施工及环境保护措施 (5)无功补偿装置施工方案一、工程概况及工程量本工程为堂二里110kV变电站工程无功补偿装置安装工程，需安装型号为TBB-10-6000电容器组4套，型号为CKCC-720/10-12串联电抗器2台，型号为CKCC-360/10-6串联电抗器2台，型号为HY5WR3-17/45氧化锌避雷器12只。
二、施工方案编制依据及总体思路2.1编制依据廊坊供电公司与山东五洲电气股份有限公司所签定的施工合同。
2.1.1《电气装置安装工程质量检验及评定规程》（DL/T 5161.1-5161.17-2002）2.1.2《电气设备交接和预防性规程》（华北电网2008版)2.1.3《施工工艺示范手册》（变电工程分册、电气部分2007）2.1.4《标准化施工作业手册》（变电工程分册2007）2.1.5《电气装置安装工程高压电器施工及验收规范》（GBJ147-1990）2.1.6《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-1990）2.1.7《输变电工程建设强制性条文实施规程》（Q/GDW 248-2008)2.1.8《电力建设安全工作规程》（变电部分）2.1.9《输变电工程安全文明施工标准》（CQ/CDW250-2009）2.1.10堂二里110kV变电站电气施工设计图纸2.1.11制造商产品安装使用说明书。
2.2总体思路“三保一满足”：安全保证无事故，质量满足设计要求、进度保证不拖延、环境保证不污染。
三、施工进度及施工力量的安排3.1本工程计划由2010年06月25日开始，2010年07月02日结束。
3.2施工力量安排负责人1人，电气专职工程师1人，电工6人（其中1人兼工器具管理员），质检员1人，安全员1人，电气试验2人，现场监护1人，起重工2人。

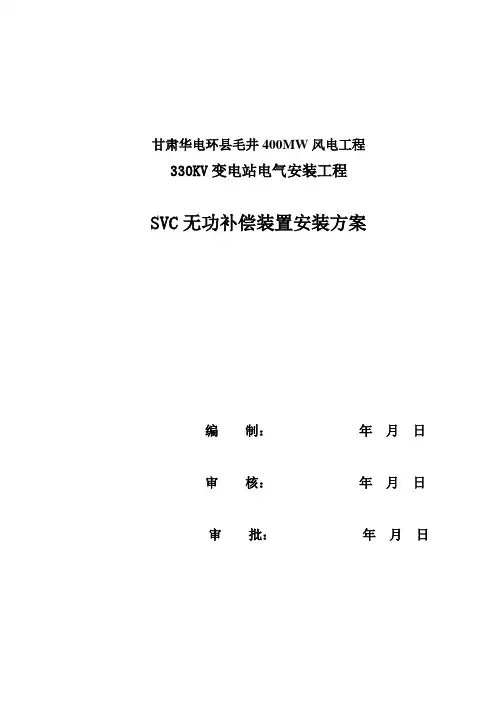

甘肃华电环县毛井400MW风电工程330KV变电站电气安装工程SVC无功补偿装置安装方案编制：年月日审核：年月日审批：年月日一、工程概况及施工目标1、工程概况SVC工程属于甘肃华电环县毛井400MW风电场330KV 升压站35KV静止型动态无功补偿装置工程，该工程位于330KV升压站以西，本期共四套，单套主要工程内容有：（1）、35KV隔离开关一组；（2）、35KV避雷器三台；（3）、35KV断路器一组；（4）、35KV电阻器三台；（5）、35KV电抗器三台；（6）、三相功率柜九面；（6）、控制柜一面；（7）、分项控制柜三面；（8）、电缆敷设；（9）、铝排、钢芯铝导线及附件安装；（10）、接地安装;2、施工目标质量：达到合格标准，争创优良工程安全：采取严格措施，杜绝安全事故的发生，实现“0”指标成本：加强成本控制，注意节约，实现保本微利文明施工：达到市级文明工地标准二、工程采用的技术规范1、《电气装置安装工程施工及验收规范》（GBJ–82）；2、上海思源电气《SVC安装使用说明书》技术要求。
三、施工前的准备1、技术准备⑴、建设单位提供齐全的施工图纸等技术资料；⑵、施工单位工程技术人员及工程管理人员熟悉和了解现场情况、工程特点，制订具体的施工方案；⑶、工程技术人员熟悉和审查图纸资料，积极进行设计交底，施工图自审和会审；⑷、配备必需的施工用表，施工和验收规范和标准图集等资料；⑸、组织施工管理机构，确定施工程序方案，编制详细的施工组织设计和措施，建立以工程技术人员为主的技术负责制，加强技术交底。
2、施工设备、工具、材料准备⑴、首先依据设计图纸资料提出材料计划并落实，核查到货情况；⑵、根据施工内容配备施工设施和工具，并检修完好，达到施工安全技术要求.3、施工现场准备⑴、根据现场合理布置生产、生活设施，材料堆放场地；⑵、作好施工现场的四通一平工作；⑶、开工前根据施工需要陆续将施工用具、材料、设施运至施工现场；⑷、作好施工组织工作。
张公220kV变电站新建工程无功补偿成套装置施工方案四川巴中和兴电力责任有限公司2015年03月10日批准：____________ ________年____月____日技术审核:____________ ________年____月____日编写：____________ ________年____月____日1、编制依据1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号2、国家电网公司基建质量管理规定（基建/2）112-20153、国家电网公司输变电工程优质工程评定管理办法国网（基建/3)182-20154、国家电网公司输变电工程验收管理办法国网（基建/3）188-20155、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-20156、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-20157、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17—200211、接地装置冲击特性参数测试导则DL/T 266—201212、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW 1852—201214、1000kV及以下串补装置施工及验收规范Q/GDW 1853—201215、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备2。
1、人员组织2.2、施工工机具2.3、施工材料3、作业流程4、作业方法4.1、施工准备（1）检查电容器支架予埋件是否按设计要求预埋，且平整牢固。
无功补偿装置施工方案无功补偿装置施工方案一、前期准备工作：1.明确施工范围，确定无功补偿装置的位置和数量。
2.制定施工计划，包括施工时间表和人员调配。
3.准备施工所需材料和设备，包括电缆、导线、开关等。
4.进行现场勘察，熟悉场地环境和现有设备情况，为后续施工做好准备。
二、施工步骤：1.首先，安装无功补偿装置所需的设备，如电容器组和电磁开关。
将设备安装在既定的位置上，确保稳固可靠。
2.进行电缆敷设，将电缆从电容器组到电源柜或待补偿设备的连接点。
注意敷设时的保护措施，避免电缆受损。
3.连接电缆，仔细检查电缆的接头，确保电缆连接正确、牢固。
4.进行接地处理，将无功补偿装置的金属外壳和接地引线连接到接地体上，确保良好的接地。
5.进行电源接入，将电容器组与电源柜或变电站的高压侧连接，确保电源供应可靠稳定。
6.进行接线和调试，将电容器组与待补偿设备进行连接并进行相应的调试工作，确保无功补偿装置正常运行。
7.进行测试和检验，对无功补偿装置进行试运行和质量检测，确保其性能符合要求。
三、安全措施：1.施工过程中，需严格按照安全操作规程进行，保证工人人身安全。
2.施工现场应设置明显的安全警示标志，注意施工区域的防护。
3.对施工现场进行必要的封闭和隔离，避免非工作人员进入施工区域。
4.设备安装完毕后，进行必要的绝缘和安全检测，确保设备的安全可靠。
四、施工质量要求：1.设备的安装和接线工作应牢固可靠，接触电阻小。
2.电缆敷设要符合规范要求，保证电缆的绝缘完好。
3.设备的接地处理要符合规范要求，接地电阻小于规定值。
4.设备的运行稳定，无异常声音和振动，各参数正常且稳定。
以上是无功补偿装置的施工方案，希望能对您有所帮助。
如有任何疑问，请随时与我们联系。
目录1、编制依据2、工程概况3、施工准备4、施工组织机构及劳动力计划5、主要施工工器具6、安装方法及质量控制7、质量保证措施8、安全健康与环境保护9、附表无功补偿装置安装施工方案1、编制依据1.1《1000kV变电站电气设备施工质量检验及评定规程》（Q/GDW-189-2008）1.2《电气装置安装工程高压电器施工及验收规范》GBJ147-901.3《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）1.4《电气装置安装工程电气设备交接试验标准》GB50150-20061.5《火力发电厂焊接技术规程》（DL/T869-2004）1.6《电力建设安全工作规程》第1部分 DL 5009.1—21.7电容器、电抗器设备厂家安装说明书，试验报告等1.8中国水电顾问集团昆明勘测设计研究院（10kV电容器装置安装图）。
2、工程概况2.1 本工程中国.大连第二互感器集团有限公司生产的LKGKL-35KV-165A-52mH 型10kV户外成套电容器装置。
长葛市宏鑫电器配套有限公司生产的电抗器LZZW1，安装时由厂家现场指导。
3、施工准备3.1 施工准备工作:1)施工材料,施工用消耗性材料合格。
2)施工人员到场、施工用材料到场、工器具配置齐全；3)设备检查记录、隐蔽签证、安装验评等表格齐全。
4)设置检查验收点,通过自检后、报经专业性部门、质检、监理及业主共同验收，合格后方可进入下一道程序（安装）4、施工组织机构及劳动力计划4.2劳动力计划:工作负责人1人；安全员1人；质检员1人；技术员1人；施工作业5人。
4.3主要施工人员职责:厂家现场服务人员对电容器、电抗器安装工作进行现场指导；技术员负责编制施工作方案、施工技术交底及设备清点和材料准备；安全员负责检查和监督现场安全设施和安全文明施工落实情况；质检员负责盘柜安装工作的各个项目质量验收；工作负责人负责现场安装人员的安排和指挥等工作。
4.4施工进度无功补偿装置设备安装施工过程中，根据各施工工序的不同特点，尽量采取可靠施工的方法以提高施工进度，保证施工工期。

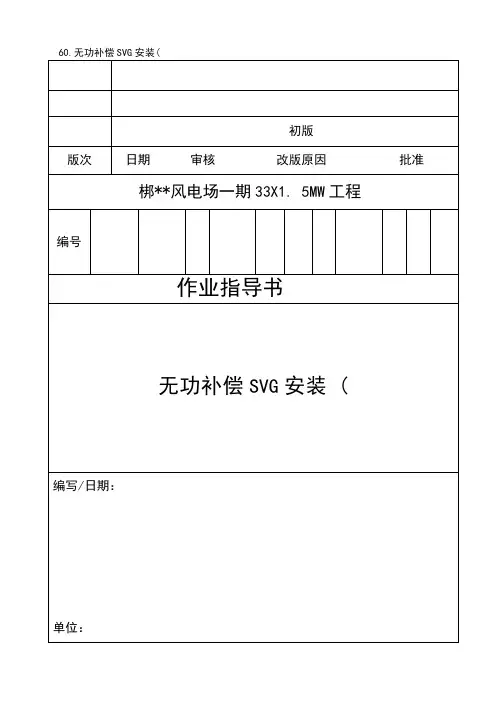

60.无功补偿SVG安装(一、工程概述****风电场一期33*1. 5MW工程位于****,本期工程在35kV母线上通过1 台连接变压器安装1套补偿容量为±12000kvar的动态无功补偿装置，在感性无功至容性无功之间连续动态可调。
设备由****公司供货，主要设备包括连接变压器1台、集装箱1台。
二、编制依据1、****电力设计院施工图纸2、《电气装置安装工程高压电器施工及验收规范》GBJ147-19903、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-19904、《电气装置安装工程质量检验及评定规程》DL/T 5161. 1—5161. 17-20025、《电力建设安全工作规程》（火力发电厂部分）DL5009. 1-20026、《绿色施工导则》建质［20071233号7、****1 ”家图纸三、施工准备12 压线钳把 213 撬棍根 2施工机械1 汽车吊50吨辆 12 真空滤油机台 13 电焊机台 14 砂轮锯台 1——劳动力组织1 安装工持证上岗名82 焊工持证上岗名 23 电工持证上岗名 24 司机持证上岗名 1四施工电源1 移动电源盘个 1四、主要施工方案1、根据厂家的现场指导，进行变压器、集装箱等设备的检查、安装。
2、设备支架、电缆保护管等均使用热镀锌材料。
3、整盘电缆敷设前应使用兆欧表检查其绝缘，整盘电缆应使用支架撑起, 盘底离地面距离不小于15厘米，电缆从盘上端引出。
4、整理完电缆后，对照端子排图进行二次接线，施工时电缆头制作要美观, 电缆开剥位置、电缆芯线弯曲弧度要一致，屏蔽层要可靠接地五、施工工艺流程集装箱及附件安装其他设备安装2、电流互感器、支柱绝六、施工注意事项1、施工人员应认真学习《作业指导书》，参加施工技术交底和安全技术交底。
2、施工过程中，施工人员必须严格按《作业指导书》执行。
3、进入施工现场，必须正确佩戴安全帽，严禁酒后进入施工现场。
xxXXXX风电场无功补偿技改设备安装一.工程概况XXXX风电场目前共安装3套SVC无功补偿装置，本项目将站内原有的3套SVC无功补偿装置的TCR支路设备拆除，FC支路设备保留，在原有的TCR支路场地上安装3套10Mvar SVG 无功补偿成套装置。
本工程安装3台10MVA降压变压器和3组SVG无功补偿装置计庇护、控制屏柜，电缆敷设安装及接地装置安装土建部分施工内容：主变压器基础、主变压器油坑及卵石、主变压器防火墙、新建地下电缆沟道(户内)、新建地下电缆沟道(户外)、新扶植备基础、新建电缆支架及基础。
二.编制依据高电压试验技术GB/T16927.1~16927.2高压输变电设备的绝缘配合使用导则GB311.7电力变压器GB1094.1～1094.5电压互感器GB1207电流互感器GB12083~500kV交流电力系统金属氧化物避雷器技术条件GB11032电力金具GB2314、GB/T2315电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148电气装置安装工程高压电器施工及验收规范GBJ148电气装置安装工程母线装置施工及验收规范GBJ149电气装置安装工程电缆线路施工及验收规范GB50168电气装置安装工程接地装置施工及验收规范GB50169电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171 继电庇护和安全自动装置技术规范GB/T14285起重机械安全规范GB6067焊接质量要求GB/T12467.1~12467.4三.组织机构施工现场办理分工1．项目经理：项目经理是施工现场项目部的主要负责人，代表公司履行施工合同和完成施工任务，完成项目法人对施工合同要求的全部工作内容，是公司的法定委托代表人。
对于施工质量、安全、文明施工负有辅导责任，对于成本控制、计划利润、材料控制负有辅导责任。
对于按时“优质”地完成工程施工任务负有主要责任。
10kV无功补偿装置安装施工技术措施要点引言为了保证10kV电网的稳定运行和质量，降低输电线路过电压问题，同时满足近年来推崇的节能减排理念，对于10kV电网，无功补偿装置的安装显得尤为重要。
然而，10kV无功补偿装置的安装工作需要一定的技术要求和施工措施，以确保其质量和安全。
因此，为了使该装置得到正确和合理的安装，本文将就10kV无功补偿装置的安装施工技术措施要点进行详细介绍。
1. 设计要求在进行10kV无功补偿装置的安装施工中，首先需要了解设备的相关要求和设计规范，以确保正确合理使用该设备。
1.根据输电线路的情况，计算出10kV无功补偿装置的容量大小和数量。
2.设计无功补偿装置的母线和接地系统，以确保安全可靠。
3.设计无功补偿装置的控制系统，并采取必要的安全措施，如设置过载保护功能等。
2. 施工准备在进行无功补偿装置的安装施工之前，需要做好以下准备工作：1.准确测量地面地势和基础的尺寸要求，以确保无功补偿装置的地基安装正确。
2.确保无功补偿装置的材料和构件符合设计规范，检查有无损伤或缺陷。
3.确保施工场所的安全，包括电气安全和人身安全。
4.确保施工所需的机器设备、工具材料和劳动力、水电路的正常供应。
3. 安装施工在进行无功补偿装置的安装施工之前，应当根据设备的具体要求，按照下列步骤进行：3.1 地基1.依照设计施工要求，在工地上确保安装区域的地面平整。
2.按照设计要求设置相应的标准基础，以确保无功补偿装置的地基稳固。
3.安装地基的预埋件和接线盒。
4.在基础基面上，垫铺好20~30㎜的砂浆层，将底座垫在上面，调整底座平面，用水平仪进行检查，保证底座完全平稳。
3.2 安装主体设备1.将已经调整好底座的设备移至安装准备好的基础上。
2.安装好导轨，将电缆沿导轨铺设好。
3.进行设备接地和内部接线工作。
4.连接无功补偿器的CT信号线和主变的零序源线。
3.3 上电调试1.对无功补偿装置进行漏水试验。
2.开始通电调试，检查回路接线、控制回路和电力回路的参数是否正常。
110kV变电站工程施工项目部无功补偿装置安装施工方案2021年09月目录1 编制说明11.1编制依据 11.2适用范围 12 工程概况12.1 工程规模 12.2 设备主要参数 12.3 施工特点及难点 23 施工准备23.1 技术准备 23.2 作业人员 23.3 施工场地准备 33.4 施工机械、工器具和材料准备 33.5施工进度计划 43.6工序交接 44 工艺流程44.1 施工工艺流程 44.2 施工方法和要求 45 质量控制85.1 质量要点85.2 质量强制性条文执行95.3 质量通病及预防措施105.4 标准工艺应用105.5质量保证措施136 安全控制136.1 施工安全技术措施 136.2施工安全风险识别、评估及预控措施137 环境保护和文明施工 147.1环境因素分析及控制措施147.3 文明施工、成品保护措施161 编制说明1.1编制依据本方案适用于重庆110kV变电站新建工程无功补偿装置安装施工。
2 工程概况2.1 工程规模110kV变电站新建工程无功补偿装置安装施工范围包括：4套框架式并联电容器成套装置（隔离开关4组、干式空芯限流电抗器12只、氧化锌避雷器12只、干式放电线圈12台、并联电容器60台）。
2.2 设备主要参数框架式并联电容器成套装置主要参数：型号为：TBB10-5010/334-AKW额定电压：10kV额定频率：50HZ额定容量：5010kvar安装方式：户外生产厂家：桂林电力电容器有限责任公司2.3 施工特点及难点并联电容器成套装置属于高压设备，在安装过程中要对支柱绝缘子和线圈等加以保护，以免损伤设备。
3 施工准备3.1 技术准备3.1.1施工图纸齐全，并由技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工技术措施编制完毕并审批完成。
3.1.3施工场地满足施工要求，材料和设备均已到货。
3.1.4根据近几天的气象资料确定安装时间，通知监理及厂家代表。
10kV六景线六景街4号公变等47套无功补偿装置改造项目施工方案批准：审核：编制：广西横县东泰电气工程有限责任公司年月日目录一、工程概况 (1)二、施工任务及计划时间 (1)三、施工组织措施： (1)四、施工技术措施： (4)五、施工健康、环境保护措施： (10)一、工程概况1、工程名称：10kV六景线六景街4号公变等47套无功补偿装置改造项目2、项目批文号：3、工程规模：1）、六景街4号公变、下甘村1号公变、甲俭村1号公变、甲俭村2号公变等47套无功补偿装置安装。
4、建设单位：横县供电公司5、施工单位：广西横县东泰电气工程有限责任公司二、施工任务及计划时间1、施工计划及任务三、施工组织措施：1、组织机构项目负责人：周伟施工负责人：陈琳安全负责人：谢孙荣技术负责人：蒙瑞团2、责任分工2.1项目负责人职责2.1.1、受公司委托，代表公司负责履行本工程的施工合同，对本工程项目全面负责。
2.1.2、贯彻执行国家和上级的有关法律、法规、方针、政策和承包合同的要求，接受业主和监理的有关工程的各项指令，确保工程的质量、安全目标和进度要求的全面实现。
2.1.3、负责建立和管理项目部机构，组织制定各管理规章制度并贯彻执行，明确各部门的职责范围。
2.1.4、建立健全质量保证体系和安全监察及文明施工保障体系，并保证其良好运行。
2.1.5、科学地组织和调配参加工程施工的人、财、物，保证施工资源的投入。
2.2施工负责人安全职责2.2.1、对本班组人员在施工过程中的安全与健康负直接管理责任。
2.2.2、负责组织本班组人员学习与执行有关安全健康与环境保护的规程、规定、制度及措施。
带头遵章守纪，及时纠正并查处违章违纪行为。
2.2.3、主持“站班会”。
2.2.4、检查施工场所的安全文明施工情况，督促本班组人员正确使用职业安全防护用品和用具。
2.2.5、开工前，负责组织班组参加施工的人员进行安全技术交底并签字，对未签字的人员，不得安排参加该项目的施工。
2.2.6、负责本班组施工项目开工前的安全文明施工条件的检查、落实并签证确认；负责安全施工作业票的审批工作。
2.2.7、督促本班组人员收工时及时清扫整理作业场所，进行文明施工。
2.2.8、贯彻实施安全工作与经济挂钩的管理办法，做到奖罚严明。
2.3 现场安全员职责2.3.1、负责施工方案的审核。
2.3.2、现场检查施工安全措施落实情况。
2.3.3、现场监护施工人员活动，确保施工人员按施工方案要求施工。
2.4现场技术负责人安全职责2.4.1、负责本班组安全技术与环境保护技术工作。
协助班组长组织本班组人员学习与执行上级有关安全健康与环境保护的规程、规定、制度和措施。
2.4.2、负责一般施工项目安全施工措施施工作业票的审查以及交底工作，并监督检查措施的执行情况。
2.4.3、协助班组长进行本班组安全文明施工安全检查和施工项目开工前安全文明施工条件的检查。
2.4.4、对安全施工从技术上把关2.5.施工班人员安全职责2.5.1、认真学习有关安全健康与环境保护的有关规程、规定、制度和措施，自觉遵章守纪，不违章作业。
2.5.2、正确使用、维护和保管所使用的工器具及劳动防护用品、用具，并在使用前进行可靠性检查，不合格者严禁使用。
2.5.3、施工项目开工前，认真接受安全施工作业票交底，并在交底书上签字2.5.4、作业前检查工作场所，做好安全防护措施，以确保“三不伤害”，即：不伤害自己、不伤害他人、不被他人所伤害。
下班前及时清扫整理作业场所。
2.5.5、不操作自己不熟悉的或非本专业使用的机械设备及工器具2.5.6、正确使用与爱护安全设施，未经工地专职安全员批准，不得拆除或挪用安全设施。
2.5.7、施工中发现不安全问题应妥善处理或向上级报告。
对无安全施工措施和未经安全交底的施工项目，有权拒绝施工并可越级报告。
有权制止他人评、检举和控告。
2.5.8、认真参加安全活动，积极提出改进安全健康和环境管理工作的建议。
2.5.9、发生人身事故时应立即抢救伤者，保护事故现场并及时报告；调查事故时必须如实反映事故情况；分析事故时应积极提出改进意见和防范措施。
3、影响施工进度的因素及对策四、施工技术措施：4.1、质量控制技术措施：4.1.1 质量控制依据：严格实行1）南网企业标准《南方电网工程施工工艺控制规范第四部分：配网工程》（Q/CSG11105-2008）；2）《中国南方电网有限责任公司基建工程质量控制标准《10kV～500kV输变电及配电工程质量验收与评定标准》（2012（Q/CSG411001-2012）；3）、(WHS)》版）4）、《电气装置安装工程电气设备交接试验标准》（2009版）；5）、本工程经会审的设计图纸和业主有关规定。
4.1.2施工前材料准备阶段（1）无功补偿及配变计量监测装置型号符合设计，外观完好无损伤、变形等现象。
4.2、安全控制技术措施：4.2.1 安全控制依据：严格实行1）中国人民共和国国家标准《电力安全工作规程电力线路部分》2）《电网工程建设施工安全基准风险指南（2012年版）》；《中国南方电网有限责任公司基建工程安全文明施工检查评价标准表式(2011 年版)》，其他相关国家法律、地方法规及行业标准和南方电网公司规章制度和相关文件。
4.2.2施工前安全控制措施（一）班前会作业之前应组织召开班前会，由工作负责人向作业人员交代本次作业的工作任务，停电线路设备名称、地段、带电部位、危险点及防范措施，施工方法及工艺要求等危险点： 1触电伤害； 2机械伤害；3高处坠落；4坠物伤人；5误操作；（二）出发前检查工作前，工作负责人应检查工作人员着装是否整齐并符合安全规程的有关规定，工作票上所列工作人员是否到齐，精神状态是否正常，满足安全工作要求，所用的工器具和材料是否合格，数量是否备足工作需要： (1)绝缘拉杆：表面无受潮及发霉现象，确认未超期使用；(2)验电器：表面无受潮及发霉现象，确认未超期使用，使用前应做音响试验，确认其能正常工作； (3)接地线：接地线各连接部分可靠，无断股，编号完整，绝缘棒部分表面无受潮及发霉现象； (4)绝缘手套：表面无受潮及发霉现象，确认未超期使用，卷曲挤压是否有漏气；4.2.3、施工过程各项工序危险源分析及安全控制措施（一）现场布置安全措施根据工作票所列的安全措施进行布置：(1)验电时，应戴绝缘手套，并有专人监护；(2)线路验电时应逐相进行。
对同杆架设的多层电力线路验电时，应先验下层后验上层，先验低压后验高压； (3)线路经验电确无电压后，方可装接地线；(4)同杆架设的多层电力线路应先挂下层后挂上层，先挂低压后挂高压。
装设接地线时应先接接地端，后接导线端，挂接接地线时人体不得接触接地线。
接地棒插入地下深度不得小于0.6m；(5)悬挂标志牌，人员密集场所和公路旁还应装设安全遮栏。
（6）更换耐张杆时必须打好要相邻电杆的临时拉线（二）宣读工作票工作负责人认真核对线路名称及杆号，列队宣读工作票；交待工作内容、施工方案、停电范围，带电部位，本次作业的“危险点”及控制措施，以及其他注意事项，现场作业人员全部清楚后，逐个在工作票上签字确认。
（三）更换工作工序危险源分析及安全控制措施4.2.4、其他危险分析措施：4.2.5、其他措施：4.2.6、应急措施：（1）、汇报制度,在工作过程中工作负责人要时刻在现场，关注工程实施进度，为避免工作延时，在工作结束前4小时，认真核对工作完成情况，如发现有延时的情况时，工作负责人提前3个半小时通知运行单位验收人员及汇报公司负责领导，公司负责领导与供电公司相关部门，专责沟通，确定解决方案，（2）、工作开始1小时，工作负责人再次核对工作所需材料、工器具，如发现不足马上组织专人提前调配或采购；（3）、在工作实施过程中发现人员施工人员不足，马上通知备用班组支援；在半小时内到达现场增援；4.2.7施工结束阶段（一）自检验收（1）、作业基本结束后，工作负责人对施工质量、工艺标准自检验收，令作业人员撤离现场 2、运行单位负责人对现场进行验收。
（二）拆除安全措施并办理工作终结手续恢复送电工作负责人认真检查工具材料等是否遗留在设备上，对照检查工作票上的工作是否全部完成，设备接线正确，确认无问题后，工作负责人命令拆除安全措施（围栏、警告牌）。
变压器经检查无异常后，工作负责人向许可人汇报，并办理工作终结手续（三）召开班后会作业结束后，工作负责人组织作业人中召开班后会，总结工作中的经验及存在的问题，并制定出今后的整改措施五、施工健康、环境保护措施：5.1、职业健康及成品保护措施：5.1.1、现场在职人员应按国家有关规定定期体检；5.1.2、施工队应配备有防寒、防毒等药品，工地用餐时间应按时进行，施工现场保持有清洁饮用水供应；5.1.3、车辆运输应遵守交通规则，严禁超重，超载及带病行驶。
5.1.4、根据现场安全的进行临时布置及材料堆放。
5.1.6、进场材料、构件、配件等必须严格按规定位置搭设和堆放。
分类型、规格码放整齐。
5.1.8、施工各部位成活后要注意保护。
5.1.9、施工现场要保持整洁有序，生产垃圾都要集中堆放并及时清除。
5.1.10、施工现场临时设施不能破坏关于市政设施，施工弃渣应及时外运。
5.1.11、做好用火管理，施工员在安排生产时要坚持防火安全交底制度，特别是易燃危险作业时，要有具体防火要求。
5.1.12、工程竣工以后，将施工场地内的建筑垃圾及施工使用的障碍物清除干净，进行场地复原。
5.2、环境保护措施5.2.1、必须对施工机具进行鉴定检查，配备符合安全、环境保护要求的施工设备、设施；5.2.3、施工过程中应严格执行《环保和场地清理措施》，保护环境，防止自然资源的破坏；5.2.4、工作中注意保持施工现场的整齐清洁，不得乱摆乱放施工材料和工具。
5.2.5、堆放材料、工器具应根据现场情况，选择合理布置方案，力求占地最少，搬运距离最近，对环境造成污染最小。
