射频电路工作原理射频电路是指工作频率高于数十千赫兹的电路，广泛应用于通信、雷达、无线电等领域。
其工作原理主要包括射频信号的产生、放大、调制和传输等过程。
一、射频信号的产生射频信号的产生通常使用射频振荡器来实现。
射频振荡器是一种能够稳定产生特定频率的电路。
常见的射频振荡器有晶体振荡器、压控振荡器等。
晶体振荡器利用晶体的谐振特性来产生稳定的射频信号，而压控振荡器则通过改变电压来调节输出频率。
二、射频信号的放大射频信号通常需要经过放大器进行增强，以便能够传输到远距离。
射频放大器一般采用晶体管、场效应管等器件构成。
当射频信号经过放大器时，放大器会根据输入信号的强弱来调节输出信号的幅度。
三、射频信号的调制射频信号的调制是为了在信号传输过程中携带信息。
常见的调制方式有幅度调制（AM）、频率调制（FM）、相位调制（PM）等。
幅度调制是根据调制信号的幅度改变射频信号的幅度，频率调制是根据调制信号的频率改变射频信号的频率，相位调制则是根据调制信号的相位改变射频信号的相位。
四、射频信号的传输射频信号的传输通常使用天线来实现。
天线是将电信号转换为电磁波并进行辐射的设备。
射频信号经过天线辐射后，可以在空间中传播，被接收器接收到并解调还原为原始信号。
射频电路的工作原理可以简单地概括为信号的产生、放大、调制和传输过程。
在实际应用中，射频电路还可能包含滤波器、混频器、功率放大器、解调器等组件，以满足不同的要求。
例如，滤波器可以用来去除信号中的杂散频率成分，混频器可以将不同频率的信号进行转换，功率放大器可以增强信号的输出功率，解调器可以将调制过的信号还原为原始信号。
射频电路的工作原理是通过射频信号的产生、放大、调制和传输过程来实现信号的传输和处理。
在不同的应用领域中，射频电路扮演着重要的角色，为无线通信、雷达探测等提供了可靠的技术支持。
通过不断的研究和创新，射频电路的性能和可靠性将得到进一步提升，为人们的生活和工作带来更多便利和效益。
射频振荡器原理
射频振荡器是一种能够产生高频信号的电路设计。
其原理主要基于正反馈回路和谐振电路。

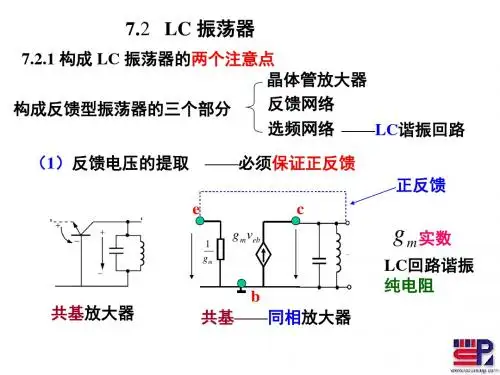

射频振荡器的基本构成包括一个放大器、一个正反馈回路以及一个谐振电路。
首先，放大器起到的作用是将直流电源产生的电能转化为高频的交流信号。
这个交流信号的幅度和频率决定了最终输出的射频信号的强度和频率。
其次，正反馈回路是射频振荡器的核心部分。
它将一部分的输出信号反馈到放大器的输入端，形成一个闭环。
这个正反馈作用导致了放大器输出信号的幅度不断增加，进而使得射频振荡器能够维持稳定的输出。
最后，谐振电路是用来选择振荡器的工作频率的。
谐振电路由一个电感器和一个电容器组成，它们能够通过调整电感器和电容器的参数来选择所需的振荡频率。
通过这些基本的原理和组件的组合，射频振荡器可以产生稳定而可靠的高频信号。
这样的高频信号可以被广泛应用于无线通信、雷达、无线电设备等领域。
射频电路原理1. 引言射频（Radio Frequency，简称RF）电路是指工作频率在无线电波段（一般为3kHz 到300GHz）的电子电路。
射频电路在现代通信系统、雷达、无线电和卫星通信等领域起着至关重要的作用。
本文将详细解释与射频电路原理相关的基本原理。
2. 射频电路基础知识2.1 常见射频波段射频波段按照工作频率可以分为若干个子波段，常见的射频波段包括： - 低频：3kHz - 300kHz - 中频：300kHz - 30MHz - 高频：30MHz - 300MHz - 超高频：300MHz - 3GHz - 极高频：3GHz - 30GHz - 毫米波：30GHz - 300GHz2.2 射频信号特点与低频信号相比，射频信号具有以下特点： - 高工作频率：由于工作在无线电波段，所以具有较高的工作频率。
- 多径传播：射频信号在传播过程中会经历多次反射、散射和绕射，导致多径传播效应。
- 多普勒效应：射频信号在移动通信等场景下，会由于发射源或接收器的运动而产生多普勒频移。
- 传输损耗：射频信号在空间传输过程中会受到路径损耗和自由空间衰减的影响，导致信号强度衰减。
2.3 射频电路元件常见的射频电路元件包括： - 电感器：用于实现阻抗匹配、滤波、谐振等功能。
- 电容器：用于实现阻抗匹配、耦合、滤波等功能。
- 变压器：用于实现阻抗变换、耦合等功能。
- 晶体管：常用的放大元件，可以实现放大和开关功能。
- 集成电路（IC）：集成了多个功能模块的射频电路芯片。
3. 射频信号特性3.1 幅度特性射频信号的幅度可以表示为功率或电压。
在射频系统中，常用dBm（分贝毫瓦）来表示功率级别，dBV（分贝伏特）来表示电压级别。
由于射频信号幅度较小，通常使用对数单位来表示。
3.2 相位特性射频信号的相位表示了信号在时间和空间上的变化情况。
相位可以用角度（度或弧度）表示，也可以用时间延迟来表示。
在射频电路中，相位差常用来描述信号之间的相对关系。
![《射频通信电路》第8章 振荡电路 [兼容模式]](https://img.taocdn.com/s1/m/1b74d3fbcc22bcd127ff0c17.png)
射频振荡器在通信电子领域的应用射频振荡器是一种电子器件，它能够产生高频振荡信号，是现代通信电子领域中不可缺少的一部分。
射频振荡器是将直流电能转化为高频电信号的设备，广泛应用于无线通信、雷达、卫星通信、导航、无线电广播等多个领域，成为通信电子领域的核心技术之一。
一、射频振荡器的基本原理射频振荡器的基本原理是利用某些物理效应，如谐振、反馈等，产生射频振荡信号。
有多种不同的射频振荡器结构，比如LC振荡器、晶体振荡器、微波振荡器等。
它们的工作原理虽然略有不同，但都是基于一些基本原理。
其中，反馈和正反馈是射频振荡器产生振荡信号的核心原理。
二、射频振荡器的种类射频振荡器根据振荡频率和应用场景，可以分为多种类型。
其中比较常见的有：1. LC振荡器：这种振荡器是利用电感和电容构成LC谐振电路，通过调整电感和电容的数值来改变振荡频率。
LC振荡器的工作原理简单，但是受制于电感和电容的稳定性以及微调精度。
2. 晶体振荡器：晶体振荡器是利用晶体产生谐振的特性来产生振荡信号。
晶体振荡器的频率稳定度和精度较高，被广泛应用于无线电通信、雷达、卫星通信等领域。
3. 微波振荡器：微波振荡器可以产生高频、高精度的信号，应用于无线通信、雷达和卫星导航等领域。
其中，最为常见的微波振荡器是谐振腔类型的，它具有频率稳定度高、噪声低等特点，是无线通信等领域不可缺少的器件。
三、1. 无线通信：射频振荡器广泛应用于移动通信、卫星通信、无线电广播等领域。
移动通信中的手机、基站等设备都需要射频振荡器产生高频信号，以实现通信功能。
卫星通信中的卫星终端设备、天线等也需要利用射频振荡器产生信号进行通信。
2. 雷达：雷达是一种利用电磁波进行探测的装置，其中高频信号的产生离不开射频振荡器。
雷达的信号频率要求稳定度高、频率精度高，因此通常使用晶体振荡器或微波振荡器来产生信号。
3. 导航：射频振荡器应用于多种导航系统中，如GPS导航、北斗导航等。
这些系统中需要使用高精度的射频信号来实现定位和导航功能，因此射频振荡器成为系统中不可缺少的器件。
射频通信电路第二版答案【篇一：射频通信电路试题及答案7】填在括号内1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（ c ）a．临界 b．欠压 c．过压2．石英晶体谐振于fp时，相当于lc回路的（ b ）a．串联谐振现象b．并联谐振现象c．自激现象 d．失谐现象3．判断下图是哪一类振荡器（ c ）a．考毕兹电路b．哈特莱电路c．西勒电路d．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ c ）a．前者比后者电源电压高b．前者比后者失真小c．谐振功率放大器工作在丙类，调谐放大器工作在甲类d．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“volts/div”的指示值是1v，则所测正弦波的有效值（ d ）a．4.6v b．2.3v c．3.25vd．1.63v6．石英晶体振荡器的主要优点是（ c ）a．容易起振b．振幅稳定 c．频率稳定度高 d．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ a ）a．调谐放大器 b．谐振功率放大器 c．检波器 d．鉴频器8．调幅收音机中频信号频率为（ a ）a．465khzb．10.7mhz c．38mhzd．不能确定信号将产生（ b ）a．振幅失真 b．频率失真c．相位失真10．自动频率控制简称（ b ）a．agc b．afcc．apc11．锁相环路电路的作用是（ b ）a．维持工作频率稳定b．实现无频率误差的频率跟踪c．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（ d ） a．示波器b．频率计 c．高频信号发生器d．扫频仪于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（ d ）二、填空题（每空1分，共13分） a．调幅 b．检波c．混频d．鉴频1．反馈式振荡器的振荡平衡条件是三点式振荡器判别法则是2入信号包络线的变化。
