一.工艺简介氧化铝的生产工艺,是用碱来处理铝矿石,使矿石中的氧化铝转变成铝酸钠溶液。
矿石中的铁、钛等杂质和绝大部分的硅则成为不溶解的化合物,将不溶解的残渣与溶液分离,经洗涤后弃去或综合利用,以回收其中的有用组分。
纯净的铝酸钠溶液分解析出氢氧化铝,经与母液分离、洗涤后进行焙烧,得到氧化铝产品。
分解母液可循环使用,处理另外一批矿石。
-整个生产工艺分为8个工段:原料磨、溶出、赤泥沉降、控制过滤、分解分级、蒸发、成品过滤、焙烧。
下面从这八个工段分别介绍。
-二.原料磨在原料磨工段,铝土矿、石灰及循环母液按比例加入棒磨和球磨机中磨制原矿浆,原矿浆由水力旋流器进行分级,分级机溢流为合格的原矿浆,送入原矿浆槽,再用矿浆泵送往溶出车间的常压脱硅工段。
--三.溶出从原料车间送来的原矿浆进入常压脱硅工段的加热槽中,采用蒸汽加热,将矿浆温度控制在100℃~110℃,然后送入脱硅槽中进行连续脱硅。
在脱硅槽的末槽用母液调整经脱硅后的原矿浆RP和温度。
合格原矿浆送至高压泵房的隔膜泵,脱硅机理底部设有返砂管、返砂泵,每班定期将粗砂返回原料磨工段。
-用隔膜泵将原矿浆送往溶出工段的套管预热器,由六级套管加热器将原矿浆温度预热至174~180℃,而后采用高压新蒸汽间接加热,原矿浆加热至260℃,保温停留60分钟。
溶出后料浆经十级闪蒸,温度从260℃降至125℃,然后送入稀释槽。
从赤泥洗涤送来的赤泥洗液同时加入稀释槽中,稀释料浆用泵送往溶出后槽,停留守4小时以上,以脱除溶液中的硅、铁、锌等杂质。
--四.赤泥沉降从溶出后槽送来的稀释料浆与从絮凝剂制备工段来的絮凝剂一同进入分离沉降槽中,分离沉降槽底流含固量约38%~42%,用泵送往洗涤沉降槽,采用四次反向洗涤,洗水从末槽加入,末次洗涤底流固体含量约46%~54%,拟用高压隔膜泵送往赤泥堆场堆存。
--五.控制过滤分离沉降槽溢流送控制过滤工段的粗液槽,控制过滤采用立式叶滤机,同时将少量石灰乳加进粗液槽中作为助滤剂,叶滤得到的精液送分解车间的精液板式热交换工段,叶滤渣进滤渣槽中,用泵送回一洗沉降槽。

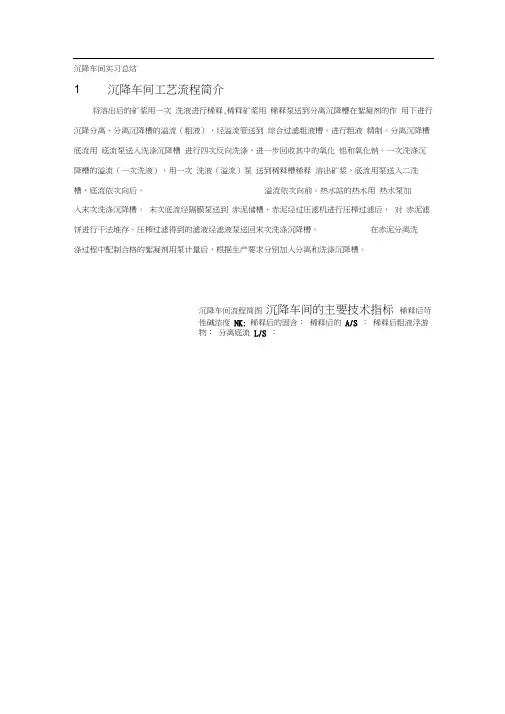

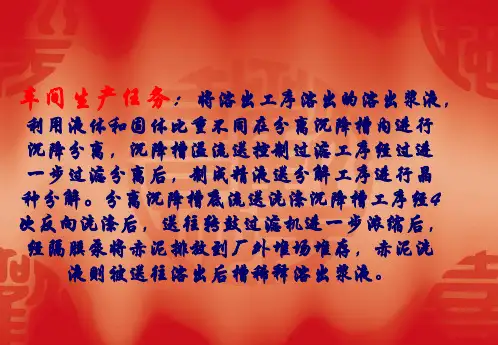

沉降车间实习总结1 沉降车间工艺流程简介将溶出后的矿浆用一次洗液进行稀释,稀释矿浆用稀释泵送到分离沉降槽在絮凝剂的作用下进行沉降分离,分离沉降槽的溢流(粗液),经溢流管送到综合过滤粗液槽,进行粗液精制。
分离沉降槽底流用底流泵送入洗涤沉降槽进行四次反向洗涤,进一步回收其中的氧化铝和氧化钠。
一次洗涤沉降槽的溢流(一次洗液),用一次洗液(溢流)泵送到稀释槽稀释溶出矿浆,底流用泵送入二洗槽,底流依次向后,溢流依次向前。
热水站的热水用热水泵加入末次洗涤沉降槽。
末次底流经隔膜泵送到赤泥储槽,赤泥经过压滤机进行压榨过滤后,对赤泥滤饼进行干法堆存。
压榨过滤得到的滤液经滤液泵送回末次洗涤沉降槽。
在赤泥分离洗涤过程中配制合格的絮凝剂用泵计量后,根据生产要求分别加入分离和洗涤沉降槽。

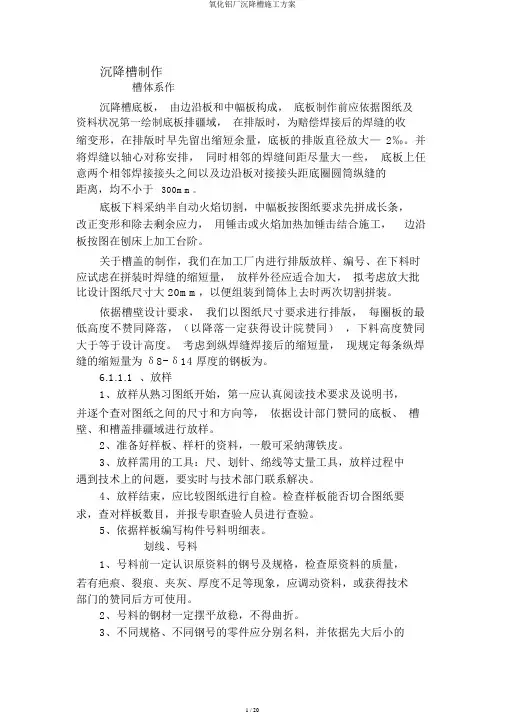

沉降车间流程简图沉降车间的主要技术指标稀释后苛性碱浓度NK: 稀释后的固含:稀释后的A/S :稀释后粗液浮游物:分离底流L/S :洗涤底流 L/S :末次底流 L/S :絮凝剂的添加量分离槽:3-5 %o洗涤槽:分离槽温度:100〜105 C洗涤槽温度:90〜95 C沉降槽的工作原理将溶出稀释后浆液, 利用固体和液体比重不同进行沉降分离, 同时加入絮凝 剂,使赤泥浆液中处于分散状态的细小赤泥颗粒互相联合成团, 粒度增大, 因而 使沉降速率有效的提高,加快沉降分离过程。
沉降槽分为三个带:清液带、沉降 带、压缩带;清液经溢流口流出,沉降压缩后的赤泥经耙机刮至出料井排出。
综合过滤絮凝剂制备赤泥滤液 乞槽空压机压缩空气絮凝剂一次洗液赤泥堆场赤泥粒子在铝酸钠溶液中主要受重力、浮力、流体阻力的影响。
连续工作的沉降槽,沿槽高度可以大致上划分为三个带:清液带、沉降带、浓缩带。
沉降带的高度是由赤泥粒子的沉降速度决定的。
沉降带的高度是由赤泥粒子的沉降速度决定的。
浓缩带的压缩程度决定了底流的液固比.在氧化铝生产中,一般是经过一定时间, 沉降清液层高度来表述赤泥浆液的沉降性能;其压缩性能用压缩液固比(L / S)和沉降速度来衡量。

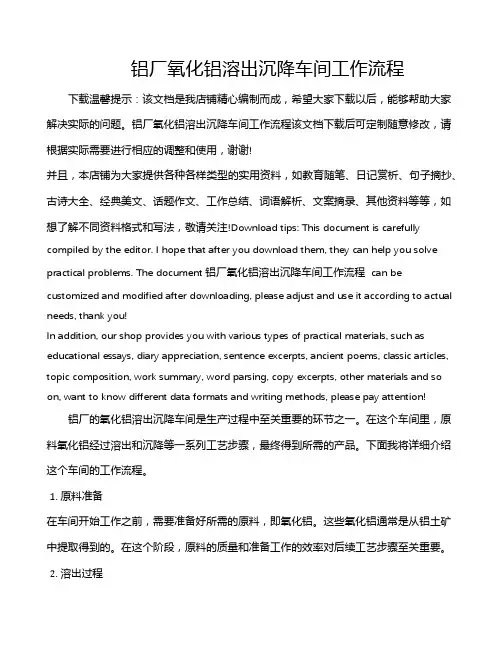

铝厂氧化铝溶出沉降车间工作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
铝厂氧化铝溶出沉降车间工作流程该文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document 铝厂氧化铝溶出沉降车间工作流程 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铝厂的氧化铝溶出沉降车间是生产过程中至关重要的环节之一。
活性氧化铝生产工艺流程简介和检查混匀效果。
细碎碎铝土矿均化堆场铝土矿均化堆场至液碱贮存工段。
去原料磨去石灰消化2、石灰消化从石灰贮仓运来的石灰卸入本工序的石灰缓冲仓内,经溜槽直接入化灰机。
在消化工序,石灰和水同时加入化灰机,化灰机排出的石灰乳自流入石灰乳槽,由泵送往叶滤、排盐苛化等各用点,消化渣用汽车送往堆场堆存。
灰渣汽车运出厂去叶滤3、原矿浆磨制从均化堆场来的铝土矿和石灰贮仓来的石灰,经胶带输送机用卸料小车分别送入各自的磨头仓,磨头仓出料设有电子皮带称计量装置,按规定的配料比与经过计量的循环母液加入磨机。
磨矿过程采用双仓溢流型中心传动球磨机配水力旋流器流程,水旋器底流返回磨机再磨,水旋器溢流作为合格的原矿浆进入原矿浆槽。
循环母液中间泵池原矿浆槽4 、管道化溶出由原料磨工序送来的原矿浆进入预脱硅槽,进行加热预脱硅,然后用压力为10~12MPa的高压隔膜泵送入溶出系统,料浆首先经脉冲缓冲器进入一 ~ 九级用二次蒸汽间接加热的套管预热器和第十一级用熔盐间接加热的套管加热器,温度从85℃预加热至280℃,再经保温停留罐保温停留45分钟,使矿石中的氧化铝充分溶出。
溶出矿浆经十级矿浆自蒸发器闪蒸,使温度从280℃降至126℃,十级自蒸发器产生的二次蒸汽分别进入相应的一至九级预热器中,用来预热矿浆,末级自蒸发器出来的矿浆与一洗沉降槽来的洗液在稀释槽内汇合,稀释后的铝酸钠溶液浓度Na2O K 160g/l,用泵送往溶出后槽停留4小时,以便脱除溶液中的硅、铁、锌等杂质,再用出料泵送往赤泥沉降车间。
一次洗液10#自蒸发器1#保温停留罐9#自蒸发器4#保温停留罐1#自蒸发器去分离沉降槽稀释槽E2回水池E1熔盐罐重油预热器溶出料浆停留罐重油重油罐溶出料浆停留罐溶出料浆停留罐稀释槽矿浆母液溶出料浆停留罐去沉降图例水蒸汽重油熔盐管道化流程图5、赤泥沉降分离及洗涤由溶出车间送来的稀释矿浆进入Φ18m 的高效深锥分离沉降槽,部分分离沉降槽溢流循环返回沉降槽与进料混合稀释,其余分离沉降溢流即粗液用溢流泵送往控制过滤的立式叶滤机,在此加入少量石灰乳(或苛化渣)作为助滤剂。

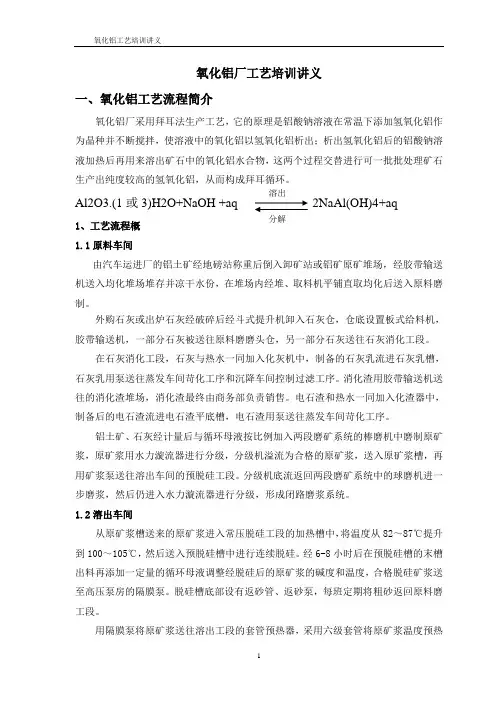

氧化铝厂工艺培训讲义一、氧化铝工艺流程简介氧化铝厂采用拜耳法生产工艺,它的原理是铝酸钠溶液在常温下添加氢氧化铝作为晶种并不断搅拌,使溶液中的氧化铝以氢氧化铝析出;析出氢氧化铝后的铝酸钠溶液加热后再用来溶出矿石中的氧化铝水合物,这两个过程交替进行可一批批处理矿石生产出纯度较高的氢氧化铝,从而构成拜耳循环。
Al2O3.(1或3)H2O+NaOH +aq 2NaAl(OH)4+aq 1、工艺流程概1.1原料车间由汽车运进厂的铝土矿经地磅站称重后倒入卸矿站或铝矿原矿堆场,经胶带输送机送入均化堆场堆存并凉干水份,在堆场内经堆、取料机平铺直取均化后送入原料磨制。
外购石灰或出炉石灰经破碎后经斗式提升机卸入石灰仓,仓底设置板式给料机,胶带输送机,一部分石灰被送往原料磨磨头仓,另一部分石灰送往石灰消化工段。
在石灰消化工段,石灰与热水一同加入化灰机中,制备的石灰乳流进石灰乳槽,石灰乳用泵送往蒸发车间苛化工序和沉降车间控制过滤工序。
消化渣用胶带输送机送往的消化渣堆场,消化渣最终由商务部负责销售。
电石渣和热水一同加入化渣器中,制备后的电石渣流进电石渣平底槽,电石渣用泵送往蒸发车间苛化工序。
铝土矿、石灰经计量后与循环母液按比例加入两段磨矿系统的棒磨机中磨制原矿浆,原矿浆用水力漩流器进行分级,分级机溢流为合格的原矿浆,送入原矿浆槽,再用矿浆泵送往溶出车间的预脱硅工段。
分级机底流返回两段磨矿系统中的球磨机进一步磨浆,然后仍进入水力漩流器进行分级,形成闭路磨浆系统。
1.2溶出车间从原矿浆槽送来的原矿浆进入常压脱硅工段的加热槽中,将温度从82~87℃提升到100~105℃,然后送入预脱硅槽中进行连续脱硅。
经6-8小时后在预脱硅槽的末槽出料再添加一定量的循环母液调整经脱硅后的原矿浆的碱度和温度,合格脱硅矿浆送至高压泵房的隔膜泵。
脱硅槽底部设有返砂管、返砂泵,每班定期将粗砂返回原料磨工段。
用隔膜泵将原矿浆送往溶出工段的套管预热器,采用六级套管将原矿浆温度预热溶出分解至174±5℃,再用四级预热压煮器将原矿浆温度预热至210~220℃,而后采用高压新蒸汽加热,原矿浆温度提至260℃,保温停留40min。
氧化铝生产工艺氧化铝生产工艺流程分为烧结法生产工艺流程、拜耳法生产工艺流程或两种混合(串联、并联、混联),大多采用的是拜耳法,其主要生产工序有:配矿、矿浆制备、预脱硅、高压溶出、赤泥分离与洗涤、粗液精制、种分分解、氢氧化铝洗涤过滤、焙烧、母液蒸发。
氧化铝生产工艺流程烧结法生产线:铝土矿破碎、堆料、取料、输送、生料磨制、料浆调配、熟料烧成、煤粉制备、熟料中碎、电收尘、风机螺旋、熟料溶出、赤泥分离、赤泥洗涤、粗液喂料泵、脱硅、叶滤硅渣、碳酸化分解、种子分解、氢铝过滤、母液蒸发、平盘过滤、焙烧。
氧化铝生产工艺流程拜耳法生产线:供矿、原料制备、单管溶出、沉降洗涤、分解系统、蒸发系统、焙烧炉。
氧化铝生产工艺流程联合法生产线:破碎、堆厂、翻车机、原燃料输送(一车间),化碱、原料磨、饲料机(二车间),卷扬、石灰炉(石灰炉车间),脱硅、压缩机。
氧化铝生产工艺流程拜耳法基本原理是用浓氢氧化钠溶液将氢氧化铝转化为铝酸钠,通过稀释和添加氢氧化铝晶种使氢氧化铝重新析出,剩余的氢氧化钠溶液重新用于处理下一批铝土矿,实现了连续化生产。
今日,世界上95%的铝业公司都在使用拜耳法生产氧化铝。
氧化铝生产工艺流程-拜耳法生产工艺流程主要有以下工序组成:1、矿浆制备(拜耳法氧化铝工艺原料工序)选矿、配矿。
2、溶出工序(拜耳法氧化铝工艺溶出工序)负责对原料配好的矿石进行高压或低压溶出。
3、沉降(拜耳法氧化铝工艺沉降工序)负责对上一工序处理的物料进行杂质分离。
4、分解工序。
5、焙烧工序(将分解来的料浆进行液固分离得到氢氧化铝、最终将氢氧化铝进行高温焙烧得到氧化铝。
6、蒸发工序负责对整个工艺流程所用水、碱的处理。
7、煤气站:负责对拜耳法氧化铝工艺最后一道工序焙烧工序所用燃气的供给。
氧化铝生产工艺流程-碱石灰烧结法生产工艺:用于处理高硅的铝土矿,将铝土矿、碳酸钠和石灰按一定比例混合配料,在回转窑内烧结成由铝酸钠(Na2O·Al2O3)、铁酸钠(Na2O·Fe2O3、原硅酸钙(2CaO·SiO2)和钛酸钠(CaO·TiO2)成的熟料。
拜耳法氧化铝生产工艺流程框图成品氧化铝图一焙烧2O 3图二 碱法生产氧化铝基本过程开曼铝业氧化铝厂工艺流程简图氧化铝厂主要生产车间一车间:原料准备包括:地磅房、破碎站、原矿堆场、均化库、石灰仓、石灰消化及原料磨等工段a.石灰消化:3台ф1200x10500m化灰机,2用1备b.石灰仓:3台ф14x18mc.拜尔原料磨(棒球两段磨加水力漩流器):4组,每组配一级棒磨ф3.2x4.5m及二级球磨ф3.6x8.5m,产能100t/h,用3备1。
二车间:高压溶出包括:常压脱硅、高压泵房、管道化预热、溶出及稀释a.常压脱硅:3台带加热管束搅拌的ф10x16m预脱硅加热槽及11台机械搅拌的ф10x16m脱硅槽,1台ф6x6m赤泥洗液槽。
其中预脱硅加热槽2用1备,脱硅槽10用1备。
b.高压泵房:3台高压引进的高压隔膜泵,泵压力6~6.8MPa,流量400-500m31备。
c.溶出装置:26级套管预热,4级压煮器预热,新蒸汽间接加热,保温压煮器停留30分钟,10级闪蒸降温。
每组配套预热管预热器长度2880m,19台ф2.8x16.8m压煮器,12台ф3.0-5.0x9.7m闪蒸器。
2台ф12.5x13.5m溶出后槽,稀释料浆停留4.2小时,产能400-500kt/a.三车间:赤泥沉降包括:赤泥分离及洗涤、絮凝剂制备、控制过滤、赤泥贮槽及赤泥泵站、赤泥堆场、热水站a.赤泥分离及洗涤:2组。
采用高效深锥沉降槽技术及设备。
每组配6台ф14x16-18m高效沉降槽,其中分离槽1台,洗涤槽4台,备用槽1台。
b.控制过滤:7台226m2立式叶滤机,其中用6台备1台。
c.赤泥泵站:3台引进的高压隔膜泵,2用1备。
d.絮凝剂制备、热水站。
四车间:分解分级包括:精液热交换、分解分级、中间降温、种子过滤a.精液热交换(板式换热器):4组。
每组为两级换热,第一级精液与母液换热,配3台450m3 换热器,第二级精液与水换热,配1台230 m3 换热器。
