基础工程桩基础PPT课件

基础工程桩基础PPT课件

第10页/共205页
桩基础的适用性
• ①地基上层土的土质太差而下层土的土质较好；或地基 土软硬不均；或荷载不均，不能满足上部结构对不均匀变 形限制的要求。
• ②上部结构对基础的不均匀沉降相当敏感；或建筑物受 到大面积地面超载的影响。
• ③ 除承受较大竖向荷载外，尚有较大的偏心荷载、水平 荷载、动力或周期性荷载作用。

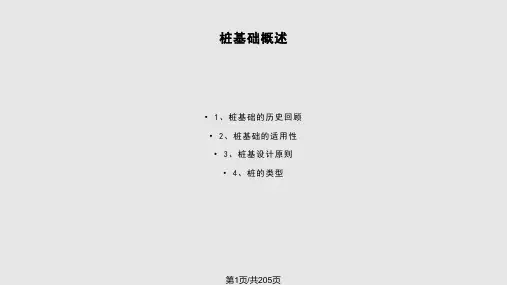

桩基础概述
• 1、桩基础的历史回顾 • 2、桩基础的适用性 • 3、桩基设计原则 • 4、桩的类型
第1页/共205页
基础的类型（复习）
基础
浅基础
深基础
刚性基础
（无筋扩展基础）
柱下独立基础 墙下条形基础
钢筋混凝土 扩展基础
柱下条形基础 筏板基础 箱形基础
柱下独立基础 墙下条形基础
桩基础 沉井基础 沉箱基础 地下连续墙基础 组合型深基础
筑的常用桩型。 • 2．挤土效应 • 钻孔灌注桩、挖孔灌注桩为非挤土桩，对邻
近建筑物及地下管线危害很小。 • 端部开口或半闭口管桩为部分挤土桩，预制
钢筋混凝土桩、沉管灌注桩（无论打入、压入或 振入）均属于挤土桩。
第36页/共205页
• 3. 沉桩能力与承载力 • 受设备能力的限制，单节预制桩的长度不能
钢桩 特点：强度高，抗冲击疲劳，贯入能力强，
便于加工运输，挤土效应小，但， 造价高宜腐蚀，慎重选用。
圆形管桩
H形桩
第25页/共205页
• 预应力桩按其制作工艺分为两类：
•
一类是普通立模浇制的，断面形状为含内圆孔
的正方形，称为预应力空心方桩，或简称预应力空心
桩；
•
另一类是离心法旋制的，断面形状为圆环形的
过长，一般在30m以内，更长时需接桩。预制 钢筋混凝土桩不易穿透较厚的坚硬地层，沉桩困 难时需采用射水辅助振动沉桩法。由于节长规格 无法临时变更，沉桩无法达到设计标高时，就不 得不截桩。因此除钢桩、嵌岩桩外，受沉桩能力 的限制，预制混凝土桩、沉管灌注桩桩径、桩长 不可太大，单桩极限承载力一般不超过6000kN。 • 钻孔灌注桩直径可大至1～2m，桩长可达 100m，可适用于各种地层，桩端不仅可进入微 风化基岩而且可扩底，挖孔灌注桩直径更可扩大 至2～3m，因此单桩的总承载能力大，单桩极 限承载力可达15000kN以上。

桩基础知识PPT课件

桩基础知识PPT课件
桩径大小无关。
• 一般粘性土中打入桩的临界位移 1~7mm • 砂土中打入桩的临界位移 4~10mm • 非挤土桩的临界位移大于挤土桩的临界位移
因为非挤土作用桩与 周边土体的摩擦作用
较小
桩侧极限摩阻力
✓ 按库仑强度理论表示的桩侧极限摩阻力：
u ca x tana
ca、φa——桩侧表面与桩周土之间的附着力和摩擦角，与土的性质、桩身材料、桩的设置效应
2、单桩竖向承载力的确定原则
按11《建筑地基基础设计规范》，确定单桩竖向极限承载力标准值需满足下列规定： ✓ 单桩竖向承载力特征值 Ra 应通过单桩竖向静载荷试验确定； ✓ 地基基础设计等级为丙级的建筑物，可采用静力触探及标贯
试验参数确定 Ra 值； ✓ 初步设计时，单桩竖向承载力特征值Ra可按下式估算：
✓设计等级为甲级的建筑桩基，应通过单桩静载试验确定； ✓设计等级为乙级的建筑桩基，当地质条件简单时，可参照地质条件相同的试桩 资料，结合静力触探等原位测试和经验参数综合确定；其余均应通过单桩静载试 验确定； ✓设计等级为丙级的建筑桩基，可根据原位测试和经验参数确定。
静载荷试验是确定单桩竖向承载力的基本标准，其他方法是静载试验的补充。
✓由于Nγ与Nq接近，q且p桩u径b远小cc于N桩c深* h，故桩端1b阻N力的* 理论表q达h式N可q*简化为：
q pu
ccNc*
qhN
* q
桩端阻力深度效应（临界深度）
与桩侧阻深度效应一样，桩端阻也存在深度效应现象。
即当桩端入土深度小于某一临界值hcp时，极限端阻
随深度线性增加，而大于该深度后则保持不变，这一 深度称为端阻的临界深度。
2、按单桩竖向抗压静载试验法确定 ✓ 静载试验装置及方法

桩基础知识PPT课件

桩基础知识PPT课件

b Fk
fa Gd
H0
b b0
2 tan67
F
M
地面
h0
45°
pj
F750kN M11k0Nm
Fl 0.7hpftamh0
am(at ab)/2 abat 2h0
h0
l ab
Fl p j Al
A l(b 2b 2 ch0)l(2 la 2 t h0)2
h0 bc
45° at
b
2021/6/20
Q u k Q s k Q p k uq s i k l i q p k A p
2.大直径灌注桩（d≥800mm）
Q u k Q s k Q p k us i q s i k l i p q p k A p
3.嵌岩桩
Q u k Q s k Q r k Q p k u s i q s i k l i u r f r c h τ p f r c A p
Sn 0.15 Quk Qum
Sn 0.15 Quk Qum
2021/6/20
28
2021/6/20
29
反力梁
锚桩
试桩
千斤顶
桩基静载试验
2021/6/20
30
2021/6/20
31
8.3.3 理论公式－土的抗剪强度指标
Qu QsuQpu
8.3.4 经验公式I－按静力触探资料
(《建筑桩基规范》)
侧阻：粘性土4～6mm 砂土6～10mm
端阻：砂土（0.08～0.1）d ，一般粘性土0.25d，硬粘土0.1d
（3）深度效应。
（4）与桩的长径比及桩端土与桩侧土的相对刚度等有关。
2021/6/20
22
8.2.3 单桩的破坏模式

《桩基础工程施工》课件

《桩基础工程施工》课件
钢管桩
承载力高、抗拔能力强，适用于抗拔桩和承载力要求高的基础。
树根桩
施工方便、对环境影响小，适用于基础加固和修复工程。
桩基的选择原则与注意事项
选择原则
根据工程地质勘察报告、上部结构类型、荷载大小及分布、施工 条件等因素综合考虑。
注意事项
考虑施工可行性、经济性及安全性；注意地质条件对桩基施工的 影响；注意环境对施工的影响，如噪音、振动等；注意施工后检 测和验收。
核电站
核电站对安全性要求极高，桩基础工程能够提供 稳定、可靠的基础支撑，保障核电站的安全运行 。
02
桩基础工程施工流程
施工前的准备工作
现场勘查
对施工场地进行实地考察，了解地质、水文 等条件，为后续施工提供依据。
设计交底
确保施工单位充分理解设计意图，明确施工 要求。
施工组织设计
制定详细的施工计划，包括人员、设备、材 料等资源配置。
04
桩基础工程施工中的问题与解决方案
施工中的常见问题
桩位偏差
实际施工时桩位与设计桩位存在偏差。
桩基质量不均匀
成桩后各桩段质量存在差异。
桩身倾斜
桩基在施工过程中发生倾斜。
桩基承载力不足
成桩后桩基无法承受设计要求的承载力。
问题产生的原因分析
地质勘察不准确
对施工区域地质勘察不全面或数据不准 确，导致设计时未能充分考虑地质条件
《桩基础工程施工》ppt课件
目
CONTENCT
录
• 桩基础工程概述 • 桩基础工程施工流程 • 桩基类型与选择 • 桩基础工程施工中的问题与解决方
案 • 工程案例分析
01
桩基础工程概述
桩基础工程定义
桩基础工程是指通过在地基中设置桩基和承台，将建筑物或构筑 物的荷载传递到地下深处具有良好承载能力的土层中，以满足结 构安全和稳定性要求的一种基础形式。

桩基础知识及施工要点讲义图文并茂ppt

桩基础知识及施工要点讲义图文并茂ppt
桩基础知识及施工要点讲义 图文并茂ppt
2023-10-30
contents
目录
• 桩基础概述 • 桩基础设计 • 桩基础施工 • 桩基础案例分析 • 总结与展望
01
桩基础概述
桩基础的定义与特点
定义
桩基础是一种将建筑物荷载通过桩传递到地下土层的结构形 式。
特点
具有将荷载分散到较大面积的土层中、提高地基承载能力、 减少沉降量等优点。
地下工程中桩基础的施 工难点和解决方案
地下工程中桩基础的实 例分析
05
总结与展望
桩基础技术的发展趋势与挑战
• 总结：桩基础技术是一种常用的工程方法，用于提高建筑物和结构的承载能力和稳定性。随着科技的不断 进步，桩基础技术也在不断发展，面临着新的发展趋势和挑战。
• 发展趋势 • 多元化：桩基础技术的应用范围越来越广泛，涵盖了多个领域，如建筑、桥梁、道路等。 • 精细化：桩基础技术的设计和施工越来越注重细节和精度，要求更高的质量和安全性。 • 绿色化：桩基础技术的应用越来越注重环保和可持续发展，推广应用节能减排、绿色施工等新技术。 • 挑战 • 技术更新迅速：桩基础技术的更新换代速度很快，需要不断学习和掌握新技术。 • 高质量要求：随着桩基础工程规模的不断扩大，对施工质量和安全的要求也越来越高。 • 复杂地质条件：在复杂地质条件下，如软土、山区等，桩基础的设计和施工面临着更大的挑战。
验收程序
按照国家规范和相关标准进行 验收，确保桩基质量符合要求 。
桩基础施工过程中可能出现的问题及解决方案
孔斜
钻孔或挖孔过程中可能出现孔 斜现象，影响桩基质量。解决 方案包括调整钻头或挖孔机的 转速和压力，确保垂直度。
塌孔
钻孔或挖孔过程中可能出现塌 孔现象，造成孔口漏水或塌陷 。解决方案包括采用护筒、泥 浆循环等措施保持孔壁稳定。

桩基础工程施工PPT课件

桩基础工程施工PPT课件
第29页/共49页
预制桩 2．静力压桩：
施工工艺
是利用压桩机桩架自重和配重的静压力，将桩逐节压入土中。
特点： 节约钢筋、砼，降低造价，无噪音、无振动，对周围环境影响小。
适用范围： 软土地基、城市中心、建筑物密集处、精密工厂扩建等。
压桩机械： 机械式、液压式
施工方法： 分段压入
第30页/共49页
预制桩
第40页/共49页
灌注桩
施工工艺
由空心钻杆内部通 入泥浆或高压水， 从钻杆底部喷出， 携带钻下的土渣沿 孔壁向上流动，由 孔口将土渣带出流 入泥浆池。
正循环回转钻机成孔工艺原理图
第41页/共49页
灌注桩
施工工艺
反循环工艺的泥 浆上流的速度较 高，能携带较大 的土渣。
反循环回转钻机成孔工艺原理图
第42页/共49页
施工工艺
Φ300~600mm
8~20m
适用范围：地下水位较低，土质为填土层、粘性土层、粉土层、 砂土层和粒径不大的砾砂层。
施工工艺：确定成孔顺序 →桩机就位 →成孔→ 钢筋笼→ 浇砼 →桩承台
钻头的类型：锥式钻头、平底钻头、耙式钻头。 成孔方法：长螺旋、短螺旋（正转钻进、反转提土）
第38页/共49页
按桩身材料分
混凝土桩
应用最广泛，制作方便，桩身强度高， 耐腐蚀性好，价格低
桩
钢桩
材料强度高，贯透能力强，挤土影响小； 价格昂贵，耐腐蚀性差
组合材料桩
由两种以上材料组成的桩
第8页/共49页
桩基础的分类
按施工工艺分
预制桩 桩
借助于专用机械设备将预先制作好的具有一定形状、刚 度与构造的桩打入、压入或振入土中去的桩型。
灌注桩
在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的 桩

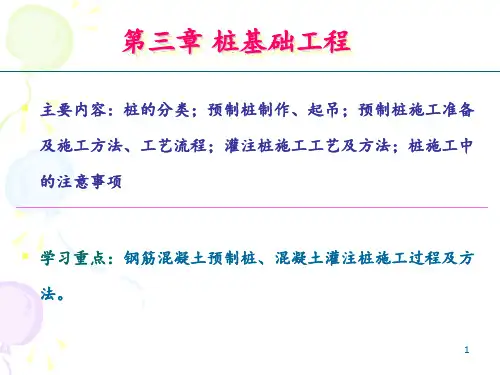

第3章桩基础工程PPT课件

第3章桩基础工程PPT课件

▪ 锤重选择应根据地质条件、工程结构、桩的类型、密集程度及
施工条件等参考表3.1选用。
▪ 锤重一般依设计选择，并经试桩确认。
17
广州大学城工地柴油锤捶击沉桩，一般用在对周围 居民影响不大的空旷地区
18
(2) 桩架
▪
桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维
持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。
就位－接桩－打桩至持力层或设计标高
▪ 打桩原则：宜采用重锤低击（桩锤对桩头的冲击小，回弹也小，
桩头不易损坏，大部分能量都用于克服桩身与土的摩阻力和桩
尖阻力上，桩能较快地沉入土中）
▪
桩开始打入时，应控制锤的落距，采用短距轻击；待桩入
土一定深度(1～2m)稳定以后，再以规定落距施打
20
打桩过程中的注意事项
(1) 桩锤
▪ 桩锤分类：落锤、蒸汽锤、柴油锤、振动
锤等
▪ 落锤：一般用钢或铸铁制成，重0.5～2t，
利用绳索或钢丝绳通过吊钩由卷扬机沿桩 架导杆提升到一定高度，然后自由落下击 打桩顶
特点：费用低，但施工速度慢、效率低， 桩顶易被打坏
适用范围：小直径桩，在软土层中应用 较多
15
▪ 蒸汽锤：是以高压蒸汽或压缩空气为动力的打桩机械，有单动
3.2 预制桩施工
▪ 钢筋混凝土预制桩：在预制构件厂或施工现场预制，
用沉桩设备在设计位置上将其沉入土中。
▪ 特点：坚固耐久，不受地下水或潮湿环境影响，
能承受较大荷载，施工机械化程度高，进度快，能 适应不同土层施工。
▪ 我国目前广泛采用的一种桩型。
6
▪ 钢筋混凝土预制桩分类：
▪
方形实心断面桩（方桩，预制厂制作）、圆柱体

桩基础工程施工图文要点讲义(80页)

桩基础工程施工图文要点讲义(80页)

2021/2/25
11
• 按挤土状况分类 非挤土桩、部分挤土桩和挤土桩。
• 沉管法、爆扩法施工的灌注桩、打入（或静 压）的实心混凝土预制桩、闭口钢管桩或混 凝上管桩 属于挤土桩打入式预制桩、混凝土 ( 预应力混凝土 ) 管桩、 H 型钢桩、敞口钢管桩等属 于部分挤 土桩；干作业法、泥浆护壁法、套管护壁法 施工的灌注桩属非挤土桩。
预制桩的起吊、运输、堆放
－M
1. 预制桩的起吊
1) 混凝土强度：
+M
起吊移位 ——≮70％设计强度；
运输、打桩 ——≮100％设计强度。
2) 运输：
合理设置吊点：吊点间的跨中弯矩与吊点处负弯矩相等。
2021/2/25
17
2. 预制桩运输
吊、运平稳，避免损坏。 当运距不大时，可采用滚筒、卷扬机等拖动桩身运输； 当运距较大时可采用小平台车运输。 运输过程中支点应与吊点位置一致。
2021/2/25
10
• 按施工方法分类 预制桩、灌注桩。
• 预制桩是在工厂或施工现场制成的各种形式 的桩，用沉桩设备将桩打入、压入或振入土 中，或有的用高压水冲沉入土中。
• 灌注桩是在施工现场的桩位上用机械或人工 成孔，然后在孔内灌注混凝土而成。根据成 孔方法的不同分为挖孔、钻孔、冲孔灌注桩， 沉管灌注桩和爆扩桩等。
2021/2/25
19
2021/2/25
20
施工中常见的桩锤有落锤、蒸汽锤（单动汽锤、双动汽锤）、
柴油汽锤和液压锤。
A. 落锤 是指桩锤用人力或机械拉升，然后自由落下，利用自重夯击桩顶。
优缺点： 构造简单、使用方便、冲击力大，能随意调整落距，但锤打速度
慢，效率较低、桩身易损失。 落锤重量一般为 0.5~1.5 t ，重型锤可达数吨

《桩基础工程》PPT课件

《桩基础工程》PPT课件

精选课件
11
▪ 钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同
一截面内数量不超过50%；同一根钢筋两个接头的距 离应大于30d0并不小于500mm。桩顶和桩尖直接受到 冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置 (如图2.2所示)应作特殊处理。钢筋骨架制作允许偏 差应符合表2.1的规定。
精选课件
精选课件
9
2.1.1 施工准备
▪ 场地平整及周边障碍物处理 ▪ 定桩位及埋设水准点
依据施工图设计要求，把桩基定位轴线桩的位置在 施工现场准确地测定出来，并作出明显的标志。在打桩 现场附近设置2～4个水准点，用以抄平场地和作为检查 桩入土深度的依据。桩基轴线的定位点及水准点，应设 置在不受打桩影响的地方。
精选课件
6
2.1 钢筋混凝土预制桩施工
本 章 2.2 混凝土灌注桩施工 内 容 本章小结
End
精选课件
7
2.1 钢筋混疑土预制桩施工
▪ 钢筋混凝土预制桩：在预制构件厂或施工现场预
制，用沉桩设备在设计位置上将其沉入土中，其 特点：坚固耐久，不受地下水或潮湿环境影响， 能承受较大荷载，施工机械化程度高，进度快， 能适应不同土层施工。
▪ 钢筋混凝土预制桩的质量检验标准应符合表2.2的规定。
精选课件
15
表2.2 钢筋混凝土预制桩的质量检验标准
项序
主1 控2 项 目3
检查项目
桩体质量检验 桩位偏差 承载力
允许偏差或允许值(mm)
单位
数值
检查方法
按基桩检测技术规范 按基桩检测技术规范
见本表
用钢尺量
按基桩检测技术规范 按基桩检测技术规范
方法，常见质量事故的预防和处理，安全施工措 施； ❖ 了解预制桩、灌注桩质量检验标准。

建筑施工-第03章桩基础工程ppt课件

建筑施工-第03章桩基础工程ppt课件

PPT学习交流
20
逐排打
打桩顺序和土壤挤密情况
自中央向 边缘打
自边缘向中央 打
分段 打
自中央向边缘打、分段打是比较合理的施工方法，
一般情况下均可采用。
PPT学习交流
21
2、预制桩沉桩 锤击沉桩
静力压桩 方法： 振动沉桩
射水沉桩
1）锤击沉桩（打入法）
打入法也称锤击法，是利
用桩锤落到桩顶上的冲击力
来克服土对桩的阻力，使桩
桩基础是深基础应用最多的一种基础形式，它由若 干个沉入土中的桩和连接桩顶的承台或承台梁组成。 作用
将上部建筑物的荷 载传递到深处承载力较 强的土层上，或将软弱 土层挤密实以提高地基 土的承载能力和密实度。
PPT学习交流
4
二、桩基础的分类
1、分类 1）按受力性质：
端承桩、摩擦桩 2）按桩身材料：
混凝土桩、钢桩、木桩
软土层
硬层
端承桩
硬层
摩擦桩
PPT学习交流
5
3）按使用功能不同：
竖向抗压桩、竖向抗拔桩、 水平荷载桩、复合受荷桩
4）按桩径大小：
小桩（d≤250mm）、中等直径桩 （250<d<800）、大直径桩（d≥800mm）
5）按成孔方法不同：
非挤土桩、部分挤土桩、挤土桩
6）按制作工艺：
预制桩、现场灌注P桩PT学习交流
PPT学习交流
17
二、预制桩的施工
1、准备工作1）场地平整及周边障碍物处理源自；2）定桩位及埋设水准点；
依据施工图设计要求，把桩基定位轴线桩的位 置在施工现场准确地测定出来，并作出明显的标 志。在打桩现场附近设置2～4个水准点，用以抄 平场地和作为检查桩入土深度的依据。桩基轴线 的定位点及水准点，应设置在不受打桩影响的地 方。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

预制方桩
3-3 桩与桩基础的构造
第三章 桩基础
绑扎钢筋笼
3-3 桩与桩基础的构造
第三章 桩基础
预制管桩
3-3 桩与桩基础的构造
第三章 桩基础
3、钢桩
型式：主要的有钢管型和H型钢桩，常用的是钢管桩。
优点：强度高，能承受强大的冲击力和获得较高的承载力； 其设计的灵活性大，壁厚、桩径的选择范围大，便于割接， 桩长容易调节；轻便，易于搬运，沉桩时贯入能力强、速度 较快，可缩短工期，且排挤土量小，对邻近建筑影响小，也 便于小面积内密集的打桩施工 。
端承桩：支承或嵌固在基岩中的钻（挖）孔灌注桩中心距 不得小于2.0倍的桩径。
扩底灌注桩：钻（挖）孔扩底灌注桩中心距不得小于1.5倍 扩底直径或扩底直径加1.0m，取较大者。
管柱：中心距一般为管柱外径的2.0～3.0倍（摩擦桩）或 2.0倍（柱桩）。
3-3 桩与桩基础的构造
第三章 桩基础
三、承台和横系梁的构造
3-3 桩与桩基础的构造
第三章 桩基础
承台(盖梁)及横系梁
3-3 桩与桩基础的构造
第三章 桩基础
承台中设置的钢筋网： 承台的受力情况比较复杂，为了使承台受力较为均匀并
防止承台因桩顶荷载作用发生破碎和断裂，当桩顶直接埋入 承台连接时，应在每根桩的顶面上设1~2层钢筋网。当桩顶 主筋伸入承台时，承台在桩身混凝土顶端平面内设置一层钢 筋网，钢筋纵桥向和横桥向每1m宽度内可采用钢筋截面积 1200~1500mm2（此项钢筋直径为12~16mm），钢筋网在越过 桩顶钢筋处不应截断，并应与桩顶主筋连接，如图3-10所示。 承台的顶面和侧面应设置表层钢筋网，每个面在两个方向的 截面面积均不宜小于400mm2/m，钢筋间距不应大于400mm。
3-3 桩与桩基础的构造
第三章 桩基础
对于不受轴向拉力的打入桩： 可不破桩头，将桩直接埋入承台内，如图3-11c）所示。
桩顶直接埋入承台的长度，对于普通钢筋混凝土桩及预应力 混凝土桩，当桩径（或边长）小于0.6m时不应小于2倍桩径 或边长，当桩径（或边长）为0.6~1.2m时不应小于1.2m；当 桩径（或边长）大于1.2m时，埋入长度不应小于桩径（或边 长）。
3-3 桩与桩基础的构造
第三章 桩基础
图3-10 承台底钢筋网
3-3 桩与桩基础的构造
第三章 桩基础
横系梁： 对于双柱式或多柱式墩（台）单排桩基础，在桩之间为
加强横向联系而设有横系梁时，一般认为横系梁不直接承受 外力，可不作内力计算，横系梁的高度可取为0.8~1.0倍的桩 径，宽度可取为0.6~1.0倍的桩径。混凝土强度等级不宜低于 C25。纵向钢筋不应少于横系梁截面面积的0.15%；箍筋直 径不应小于8mm，其间距不应大于400mm。
2. 对水质含盐量层次分明的河口或年平均气温高、波浪大和流速大的环境，其 对应部位的年平均腐蚀速率应适当加大。
3. 钢桩防腐处理可采用外表涂防腐层、增加腐蚀余量及阴极保护等方法。当钢 管桩内壁同外界隔绝时，可不考虑内壁防腐。
3-3 桩与桩基础的构造
第三章 桩基础
二、桩的布置和中距
摩擦桩：钻（挖）孔灌注桩的中心距不应小于桩径的2.5 倍；锤击、静压沉桩，桩端处的中心距不应小于桩径（或边 长）的3倍，在软土地区宜适当增加；振动沉入砂土内的桩， 在桩端处的中心距不应小于桩径（或边长）的4倍。桩在承 台底面处的中心距不小于桩径（或边长）的1.5倍。
3-3 桩与桩基础的构造
第三章 桩基础
图3-11 桩和承台的连接
3-3 桩与桩基础的构造
第三章 桩基础
对于大直径灌注桩： 当采用一柱一桩时，可设置横系梁或将桩与柱直接连接。
横系梁的主钢筋应伸入桩内，其长度不小于35倍主筋直径。 对于管桩：
伸入承台内的纵向钢筋如采用插筋，插筋数量不应少于 四根，直径不应小于16mm，锚入承台长度不宜小于35倍钢 筋直径，插入管桩顶填芯混凝土长度不宜小于1.0m。
钻孔灌注桩常用的含筋率为0.2~0.6%，较一般预制钢筋混凝 土实心桩、管桩与管柱均低。
3-3 桩与桩基础的构造
第三章 桩基础
图3-7 钢筋混凝土灌注桩 1-主筋；2-箍筋；3-加强箍；4-护筒
3-3 桩与桩基础的构造
第三章 桩基础
绑扎钢筋笼
3-3 桩与桩基础的构造
第三章 桩基础
连接钢筋的钢套管
年平均腐蚀速率可取0.06 mm/年；平均低水位以下，年平均腐蚀速
率可取0.03 mm/年。
海水环境中钢桩单面年平均腐蚀速率 表3-1
部位 大气区 浪溅区
平均腐蚀速率(mm/年)
0.05～0.1 0.20～0.50
部位
水位变动区，水 下区
泥下区
平均腐蚀速率(mm/年)
0.12～0.20 0.05
注：1. 表中年平均腐蚀速率适用于PH=4～10的环境条件，对有严重污染的环境， 应适当加大；
3-3 桩与桩基础的构造
第三章 桩基础
第三节 桩与桩基础的构造
一、各种基桩的构造
1、钢筋混凝土钻（挖）孔灌注桩
采用就地灌注的钢筋混凝土桩，桩身常为实心断面。混凝土 强度等级不低于C25，对仅承受竖直力的基桩可用C20（但水下 混凝土仍不应低于C25）。桩内钢筋应按照桩身内力和抗裂性 的要求布设，长摩擦桩应根据桩身弯矩分布情况分段配筋，短 摩擦桩和柱桩也可按桩身最大弯矩通长均匀配筋。当按内力计 算桩身不需要配筋时，应在桩顶3.0~5.0m内设置构造钢筋。
缺点：用钢量大，成本昂贵，在大气和水土中钢材具有腐蚀 性。
ห้องสมุดไป่ตู้
3-3 桩与桩基础的构造
第三章 桩基础
图3-9 钢管桩的端部构造型式 a)开口式；b)半闭口式；c）闭口式
3-3 桩与桩基础的构造
第三章 桩基础
钢桩的防腐处理应符合下列规定： 1）海水环境中，钢桩的单面年平均腐蚀速率可参考表3-1确定。
有条件时也可根据现场实测确定。其他条件下，在平均低水位以上，
对于多排桩基础，桩顶由承台连接成为一个整体 承台的平面尺寸和形状：应根据上部结构（墩、台身） 底截面尺寸和形状以及基桩的平面布置而定，一般采用矩形 和圆端形。
承台厚度：应保证承台有足够的强度和刚度，公路桥梁 墩台多采用钢筋混凝土或混凝土刚性承台（承台本身材料的 变形远小于其位移），其厚度宜为桩径的1.0倍及以上，且不 宜小于1.5m。混凝土强度等级不宜低于C15。
3-3 桩与桩基础的构造
第三章 桩基础
四、桩与承台、横系梁的连接
桩与承台的连接： 钻（挖）孔灌注桩桩顶主筋宜伸入承台，桩身嵌入承台
内的深度可采用100mm（盖梁式承台，桩身可不嵌入）；伸 入承台的桩顶主筋可作成喇叭形（约与竖直线倾斜15°；若 受构造限制，主筋也可不作成喇叭形），如图3-11a)、b） 所示。伸入承台的钢筋锚固长度应符合结构规范，光圆钢筋 不应小于30倍钢筋直径（设弯钩），带肋钢筋不应小于35倍 钢筋直径（不设弯钩），并设箍筋。
钢筋笼
3-3 桩与桩基础的构造
第三章 桩基础
2、钢筋混凝土预制桩
沉桩（打入桩和振动下沉桩）采用预制的钢筋混凝土桩， 有实心的圆桩和方桩（少数为矩形桩）,有空心的管桩，另外 还有管柱（用于管柱基础）。
图3-8 预制钢筋混凝土方桩 1-实心方桩；2-空心方桩；3-吊环
3-3 桩与桩基础的构造
第三章 桩基础
