轨道电路地段作业维修技术手册第一章轨道电路基本知识轨道电路同电动转辙机一样，是铁路信号的基础设备。
轨道电路用于判断轨道线路是否有列车、车辆，是信号联锁的重要技术条件之一。
一、轨道电路的组成轨道电路是以一段轨道的两条钢轨为导体的电气回路，这一段轨道称为一个区段，即轨道电路区段（也简称轨道区段）。
轨道电路主要由送电端，钢轨和受电端三部分组成，见图1-1。
1.送电端由电源变压器、限流器、引接线及变压器箱或电缆盒等组成。
限流器是为了保护电源设备而设，一般采用电阻器或电抗器。
2.钢轨由轨条、轨端接续线和钢轨绝缘等组成。
轨端接续线安装在两根轨条的接头处，减小和稳定钢轨电阻（或阻抗）；钢轨绝缘为分隔或划分轨道电路之用。
3.受电端是由升压变压器、轨道继电器、引接线及变压器箱或电缆盒等组成。
升压变压器和轨道继电器之间通过电缆线路连接。
二、轨道电路的基本工作原理轨道电路基本工作原理见图1-2.当轨道区段未被列车或车辆占用时，即空闲时，交流220V轨道电源由电源变压器降压，经限流器和引接线，送到送电端的钢轨上。
由于钢轨上无车，电流沿着钢轨线路流向受电端。
受电端钢轨的电流经引接线送至升压变压器，升压变压器的输出电压经电缆线路加到设在信号楼机械室的轨道继电器（GJ）线圈上，使轨道继电器励磁吸起，利用其前接点闭合条件，表示（反映）轨道区段空闲。
见图（a）。
当轨道区段有列车或车辆时，即占用时，见图（b），由于列车的车轮轮对横跨在钢轨上，轮对的电阻比轨道继电器（GJ）线圈的电阻小得多，送电端送出的轨道电流绝大部分被轮对分路，致使轨道继电器因得不到足够的电流而失磁落下。
利用其后接点闭合的条件，接通轨道区段红灯表示电路（红光带），表示这个轨道区段已被车占用。
轨道电路的制式很多，有开路式和闭路式之分、直流型和交流型（包括脉冲型）之分等等。
但工作原理基本上是一致的。
目前我国使用最普遍的轨道电路制式是JZXC-480型交流轨道电路。
三、轨道电路的基本工作状态轨道电路的基本工作状态是调整状态和分路状态。
轨道电路的组成和基本原理1. 轨道电路的定义轨道电路（Track Circuit）是一种用来检测铁路轨道上是否有车辆存在的电气装置。
它通过将轨道划分为若干个电气区段，在区段上施加电流，并通过监测电流的变化来判断该区段是否被占用。
2. 轨道电路的组成轨道电路主要由以下几个部分组成：2.1 轨道电路绝缘节轨道电路绝缘节是将轨道电路分设为电气区段的基本装置。
它通常由绝缘材料制成，安装在铁轨间隔部位上。
绝缘节能够隔离相邻的电气区段，防止电流在区段之间短路。
2.2 轨道电路接口电阻轨道电路接口电阻的作用是连接相邻的电气区段，同时起到限流作用，使电流能够从一段区段传输到另一段。
接口电阻的阻值要根据铁路的实际情况进行合理调整，以满足电路的要求。
2.3 轨道电路电源轨道电路需要一种稳定的电源来提供电流，常用的电源有交流电源和直流电源。
交流电源一般通过铁道电源系统供电，直流电源则可以通过变流器转换为直流电源。
2.4 轨道电路控制设备轨道电路控制设备主要包括轨道电路控制器和监测设备。
轨道电路控制器用于控制电气区段的供电和检测工作，监测设备用于监测电气区段的状态和故障信息。
3. 轨道电路的工作原理轨道电路工作的基本原理是利用铁轨的导电性来传输电流，并通过检测电流的变化来判断轨道上是否有车辆存在。
3.1 电流传输在正常情况下，轨道电路上的电流从供电处流入一段区段，通过轨道继续流动，最后返回控制设备。
电流的传输过程中，主要依靠接触电阻和铁轨之间的接触面积来传导电流。
3.2 电流检测在未被占用的轨道电路区段中，电流可以顺利地从控制设备返回，电流的大小和稳定性保持在一定范围内。
而在被车辆占用的区段中，车辆的负载会导致电流的改变，使得返回控制设备的电流发生变化。
3.3 判断占用与否通过监测返回的电流信号，控制设备可以判断轨道电路区段的占用状态。
当电流发生变化时，控制设备会判定该区段被占用；当电流恢复正常时，控制设备会判定该区段未被占用。

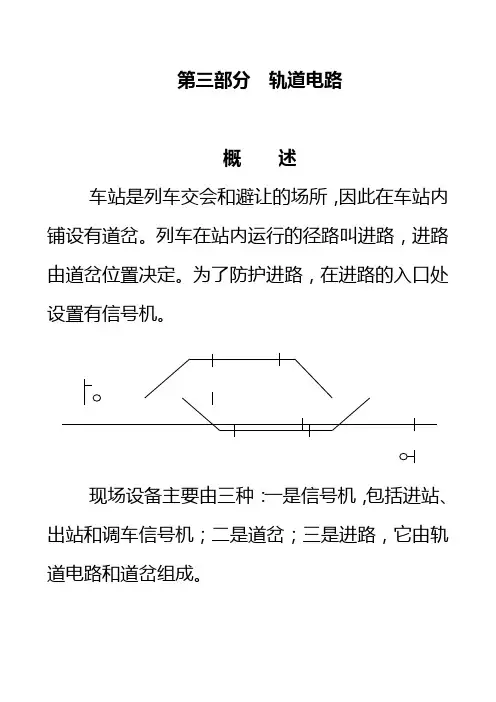

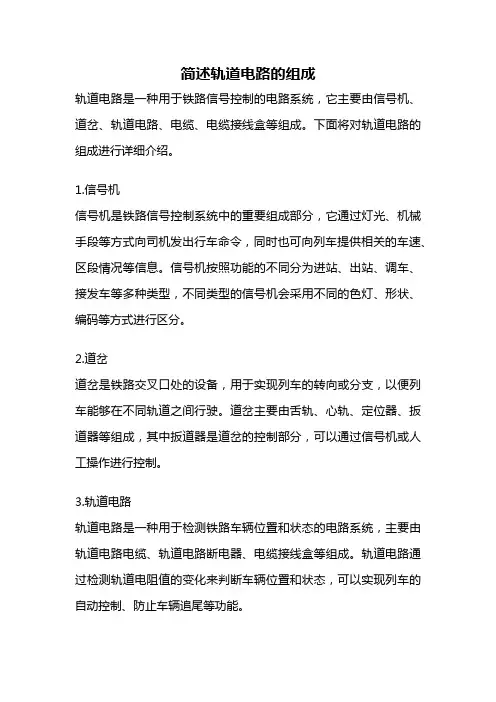

第三部分轨道电路概述车站是列车交会和避让的场所，因此在车站内铺设有道岔。
列车在站内运行的径路叫进路，进路由道岔位臵决定。
为了防护进路，在进路的入口处设臵有信号机。
现场设备主要由三种：一是信号机，包括进站、出站和调车信号机；二是道岔；三是进路，它由轨道电路和道岔组成。
第一部分轨道电路为了监督铁路线路是否空闲，自动地和连续地将列车的运行和信号设备连续起来，以便保证列车的运行，在线路上安设轨道电路。
第一节轨道电路的组成原理与种类轨道电路是以铁路线路的两根钢轨作为导体，（目前所采用的类型，多以轨道绝缘在两端作为分界），并用引接线连接信号电源和接收设备所构成的电气回路。
它是由钢轨、轨道绝缘、轨端接续线（减少两条钢轨接头处的电阻而增设的连线）、引接线（将设备接向钢轨所需的连线）、送电设备及受电设备等主要元件所组成。
2（1-钢轨线路；2-钢轨绝缘；3-送电端；4-限流器；5-受电端）图中一端为送电端，设臵送电设备。
送电设备有轨道电源和防止过载电流的限流装臵。
另一端为受电设备，受电设备主要是轨道继电器。
一般轨道电路是由三个主要部分组成的①送电端：主要有电源设备，限流装臵和引接线②线路：主要为钢轨，轨端接续线和轨道绝缘；③受电端：主要有引接线和轨道继电器。
轨道电路的基本工作原理：平时，列车未进入轨道电路，即线路空闲时，电流通过轨道继电器线圈，使它保持在吸起状态，接通信号机的绿灯电路。
当列车进入轨道电路时，即线路被占用时，电流同时通过轮对和轨道继电器，由于轮对电阻比轨道继电器线圈电阻小得多，形成很大的分流作用，并使电源输出电流显著加大，限流电阻上的压降随之增加，送向两根钢轨间的电压降低，因而流经轨道继电器的电流减少到它的落下值，使轨道继电器释放衔铁，用继电器的后接点接通信号机的红灯电路。
信号机红灯显示向续行列车发出停车信号，以保证列车在轨道电路区段内运行的安全。
由此可知，轨道继电器GJ监督着轨道电路的工作状态，继电器的接点又控制着信号机的显示，信号又指示着列车的运行，列车的运行又改变着轨道电路的工作状态，反复循环，从而实现信号自动控制。
