高压摇表操作规程

高压电气试验安全技术操作规程一、现场安全操作规程1.工作前明确工作任务和安全规定。

2.使用的工具必须符合安全规定。

3.接用试验电源,必须了解电压,必要时测量。

4.连接测试电源和维护电源,必须装设开关和保险,禁止带负荷接电源。

5.一切试验工作,电气设备的金属外壳应可靠接地（地网不具备可以不接）。

6.试验用电源如系接地的相电压,应分清地线和火线,被试品有接地时,电源的接地端子必须连接到测试对象的接地端子。

7.试验时,要做到一人接线,二人检查,特高压试验期间需要两人操作,确认无误后,再正式通电。

8.低压带电试验工作,要带绝缘手套和护目镜,工作时要穿长袖衣,主测试仪位于可靠的绝缘体上,使用有绝缘柄的工具,并有专人负责监护。

9.试验前的电气设备,必须记录铭牌数据,按规定进行试验,并做好各项试验记录。

10.使用前，应检查通过零位升高调整电压的电气设备,使用后要推回零位。

11.工作时要精力集中,发生异常情况要冷静,查明原因。

如有必要，手动断开断路器。

12.电容和大电感设备高压试验前后,都要进行充分放电,放电时要戴绝缘手套。

13.测量绝缘工作,必须断开电气设备的所有电源,并可靠接地,因工作需要拆除地线时,要遵守下列规定：a.用闸刀开关断开妨碍工作的接地线,若不能用刀闸断开,可拆除有关地线;b.根据需要拆除单相接地线;c.拆除接地线,保留短路线;d.在不得已时,接地线和短路可以完全消除。

二、高压试验安全操作规程1. 高压试验工作不得少于两人,试验前,测试人员应熟悉测试期间的安全预防措施。

2. 当设备连接器因测试而断开时,拆前应做好标记,接后应进行检查。

3. 试验装置（高压电机、升压变压器）的金属外壳应可靠接地（地网不具备可以不接）,高压引线应尽量缩短,必要时用绝缘材料牢固支撑。

4. 试验装置的电源开关,应使用具有过电流保护和过载自动跳闸的断路器。

5. 应在试验现场安装障碍物或围栏,并悬挂”高压试验危险”的标示牌或1米线。

2500v摇表的使用方法
一、准备工作。

1.1 了解摇表的基本情况。

在使用 2500v 摇表之前，咱得先搞清楚这玩意儿是干啥的。

它就是专门用来测量电气设备绝缘电阻的工具，可别小瞧它，作用大着呢！
1.2 检查摇表的状态。

看看摇表外观有没有损坏，指针能不能灵活转动。

就像上战场前得检查武器好不好使一样，这一步可不能马虎。

二、正确操作。

2.1 接线。

把摇表的“L”端接到被测设备的导体上，“E”端接到设备的外壳或者地线上。

这接线可得接牢固了，不然测出来的数据可就不准啦。

2.2 摇动手柄。

匀速地摇动手柄，速度大概是每分钟 120 转左右。

这时候你就感觉自己像是在给设备“把脉”，得稳稳当当的。

2.3 读取数据。

等指针稳定下来，就可以读取绝缘电阻的值了。

读数的时候眼睛可得睁大了，别读错喽。

三、注意事项。

3.1 安全第一。

这 2500v 可不是闹着玩的，操作的时候一定要戴好绝缘手套，防止触电。

千万别拿自己的生命安全开玩笑，小心驶得万年船嘛。

3.2 测量环境。

要在干燥、清洁的环境中测量，不然会影响测量结果。

就好比跑步得在平坦的路上跑，才能跑出好成绩。

3.3 测量后放电。

测量完了，别忘了给被测设备放电，把积累的电荷放掉，不然可能会电到人。

这就像打完仗要清理战场一样，不能留隐患。

使用 2500v 摇表可得认真仔细，按照步骤来，不能瞎搞。

只有这样，才能准确测量出设备的绝缘电阻，保障设备的安全运行。

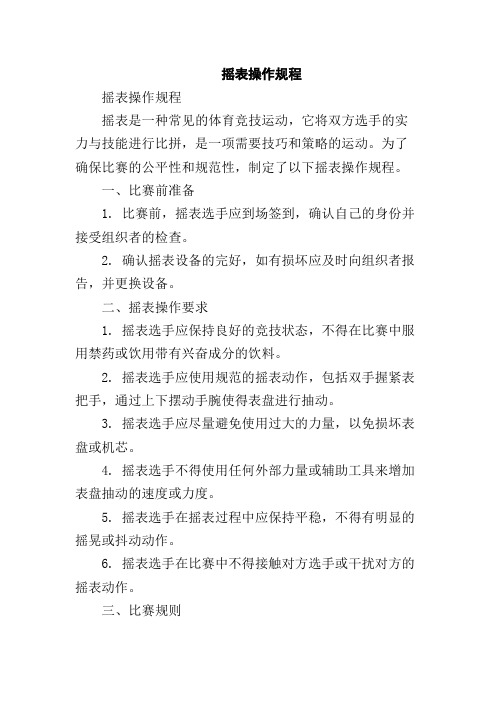

摇表操作规程摇表操作规程摇表是一种常见的体育竞技运动，它将双方选手的实力与技能进行比拼，是一项需要技巧和策略的运动。

为了确保比赛的公平性和规范性，制定了以下摇表操作规程。

一、比赛前准备1. 比赛前，摇表选手应到场签到，确认自己的身份并接受组织者的检查。

2. 确认摇表设备的完好，如有损坏应及时向组织者报告，并更换设备。

二、摇表操作要求1. 摇表选手应保持良好的竞技状态，不得在比赛中服用禁药或饮用带有兴奋成分的饮料。

2. 摇表选手应使用规范的摇表动作，包括双手握紧表把手，通过上下摆动手腕使得表盘进行抽动。

3. 摇表选手应尽量避免使用过大的力量，以免损坏表盘或机芯。

4. 摇表选手不得使用任何外部力量或辅助工具来增加表盘抽动的速度或力度。

5. 摇表选手在摇表过程中应保持平稳，不得有明显的摇晃或抖动动作。

6. 摇表选手在比赛中不得接触对方选手或干扰对方的摇表动作。

三、比赛规则1. 摇表比赛采用计时制，选手用最短的时间完成指定次数的摇表操作为胜出。

2. 比赛开始时，选手应听从裁判的指令，同时开始摇表。

3. 比赛过程中，选手应全程参与，不得中途停止或放弃。

4. 摇表选手不得触碰到对方选手的摇表设备，否则将被判定为违规。

5. 如果在比赛过程中出现设备故障或意外，可以向裁判申请中止比赛，并在确定问题解决后继续。

6. 如果两位选手的最终时间相同，则比赛将进入加时赛，直到产生胜者为止。

四、违规行为与处罚1. 如果摇表选手在比赛过程中有故意干扰对方的行为，将被判定为违规，裁判有权给予警告。

2. 如果摇表选手在摇表过程中使用外力或辅助工具，将被判定为违规，裁判有权取消其成绩。

3. 如果摇表选手违反比赛规则，并经过裁判三次警告后仍不改正，将被判定为失格。

4. 如果发现选手在比赛中涉嫌使用兴奋剂或禁用药物，将被取消比赛资格并进行相应处罚。

五、比赛记录与奖励1. 比赛结束后，组织者将对每位选手的成绩进行记录和统计。

2. 根据比赛成绩，组织者将给予获胜选手奖励，包括奖杯、奖金或荣誉证书等。

绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试电气设备绝缘性能的仪器，被广泛应用于电力、电子、通信等领域。

它能够通过施加高压电源，并测量电流流过绝缘材料的能力来评估设备的绝缘性能。

下面将介绍绝缘摇表的使用方法和步骤。

一、准备工作1. 确保绝缘摇表和被测设备处于断电状态，避免发生意外事故。

2. 检查绝缘摇表的工作电压范围和被测设备的额定电压是否匹配，以免损坏设备。

3. 准备好测试导线和夹子，并确保其良好接触，以保证测试的准确性。

二、连接电路1. 将绝缘摇表的测试导线分别连接到高压输出端和地线端。

2. 将高压输出端的导线夹具连接到被测设备的绝缘材料上，确保夹具与绝缘材料良好接触。

3. 将地线端的导线夹具连接到设备的接地端，确保接地良好。

三、设置参数1. 打开绝缘摇表的电源开关，并将测试电压调整到预设值，一般在设备的额定电压的1.5倍左右。

2. 设置测试时间，一般建议在1分钟以上，以保证测试的准确性。

3. 根据需要，设置测试的终止条件，例如设置电流阈值、时间阈值等。

4. 确认参数设置无误后，可以开始进行测试。

四、进行测试1. 按下绝缘摇表上的测试按钮，开始施加高压电源，并开始计时。

2. 观察绝缘材料上是否有放电现象，如果有放电现象，应及时停止测试，并记录测试结果。

3. 当测试时间达到设定值或者满足终止条件时，绝缘摇表会自动停止施加高压电源并记录测试结果。

4. 关闭绝缘摇表的电源开关，结束测试。

五、结果分析1. 根据测试结果，判断被测设备的绝缘性能是否合格。

一般来说，绝缘电阻越大，绝缘性能越好。

2. 如果测试结果不合格，应及时对设备进行绝缘材料的维修或更换，并重新进行测试，直到达到要求为止。

六、注意事项1. 在进行绝缘摇表测试时，需要严格按照操作规程操作，以免发生安全事故。

2. 在测试过程中，应注意观察绝缘材料是否有放电现象，一旦发生放电现象，应立即停止测试，并记录测试结果。

3. 在测试完成后，及时断开电路，并关闭绝缘摇表的电源开关，以免损坏设备。

高压停送电操作规程及标准一、适用范围：变电所、配电所、所有高压电力开关的场合。

二、一般规定：1. 10KV线路及设备的停送电严格执行停送电制度。

2. 10KV高压的停送电一律执行工作票制度，工作票由申请停送电单位填写，严禁约时停送电，停送电必须由专人进行，严格执行谁停电，谁送电制度，中间不得换人或让他人代替。

3. 停送电必须停电、验电、挂牌、汇报。

4. 停送电必须严格执行《选煤厂安全技术操作规程》和《选煤厂停送电制度》的有关规定。

5. 必须清楚停送电的电压等级，所用到的工具，并检查工具是否完好，有无损坏等。

6. 必须有安全用具（绝缘操作台、高压绝缘手套、绝缘鞋等）。

7. 各环节调度室值班人员都必须认真填写记录，包括申请停电人、停电时间、停电的设备、停电操作人、验电人、送电时间、送电的设备、送电操作人等。

电工也必须作相应记录。

三、操作工序：1．停电申请人员先向调度室申请停电。

2．调度室接到停送电请求后，通过工作票或对讲机命令电工进行停送电操作(值班电工必须重复调度室停电设备号)。

3．电工根据调度室命令填写倒闸操作票，并由一人读票监护，一人操作。

操作人员必须穿绝缘鞋、戴绝缘手套，站在绝缘胶垫上，操作前必须核对设备名称和该设备的位置。

4．停电操作要执行停电、验电、放电、挂接地线后，开关必须挂“有人工作，严禁合闸”标示牌。

明确通知调度室设备已停电(必须重复停电设备号)，调度室接到设备停电的通知后，方可通知设备检修人员进行检修。

5．在接到调度送电通知后，核实送电设备号及名称后，方可送电。

6．送电操作要执行摘除“禁止合闸，有人工作”标示牌，取下接地线，按照操作规程进行送电。

明确通知调度室设备已送电(必须重复送电设备号)。

7．操作完成后做好高压停送电的相关记录。

高压手车柜停送电操作工序（1）、在操作高压手车柜停送电时，必须严格按照《高压停送电操作规程及标准》执行，并有两人执行，其中一人操作，一人担任监护。

（2）、操作人员必须穿绝缘鞋、戴绝缘手套，站在绝缘胶垫上，操作前必须核对设备名称和该设备的位置。

绝缘摇表的使用方法和步骤绝缘摇表是一种用于测试绝缘材料耐电压能力的仪器。

它能够测量绝缘材料在高电压下是否会发生电击或击穿现象，以此评估绝缘材料的质量和可靠性。

在使用绝缘摇表时，需要按照以下步骤进行操作：1. 准备工作在进行绝缘摇表测试之前，首先需要准备好测试样品和测试设备。

测试样品可以是绝缘材料的样品，如绝缘胶带、绝缘纸等。

测试设备包括绝缘摇表本身以及相应的电源和电压调节器。

2. 连接电源将绝缘摇表的电源线插入电源插座，并确保电源开关处于关闭状态。

然后，将电源线的另一端插入绝缘摇表的电源接口。

3. 连接测试样品将待测的绝缘材料样品连接到绝缘摇表的测试接口上。

通常，绝缘摇表的测试接口是一个金属夹子或插头，可以将测试样品固定在上面。

在连接测试样品之前，需要确保测试样品的表面是干净和干燥的，以免影响测试结果。

4. 设置电压通过电压调节器，设置所需的测试电压。

绝缘摇表通常具有可调节的电压范围，可以根据需要设置不同的电压值。

在设置电压时，需要根据待测样品的耐压能力和所需测试的标准来确定合适的电压值。

5. 开始测试当一切准备就绪后，可以开始进行绝缘摇表测试了。

首先，将电源开关打开，使绝缘摇表通电。

然后，慢慢调节电压调节器，逐渐增加测试电压，直到达到设定的电压值。

在测试过程中，可以通过观察绝缘材料样品表面是否有电弧放电或击穿现象来判断其耐压能力。

6. 记录测试结果在测试过程中，需要记录下测试样品的耐压能力。

可以记录测试时的电压值、测试时间以及观察到的电弧放电或击穿现象。

这些记录可以用于后续的数据分析和评估。

7. 结束测试当完成所有测试后，将电压调节器调回零电压位置。

然后，将电源开关关闭，并拔出电源线。

最后，将测试样品从绝缘摇表的测试接口上取下，并进行下一轮测试或其他处理。

绝缘摇表作为一种常用的绝缘测试仪器，广泛应用于电力、电子、通信、航空航天等领域。

通过使用绝缘摇表，可以对绝缘材料的耐压能力进行定量评估，从而保证电气设备的安全可靠性。

绝缘摇表安全操作规程
1、选用摇表电压等级时应注意，对额定电压在500V以上的设备、电机绕组和电力变压器绕组等应选用1000~2500V的摇表; 测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表。

2、为了防止发生人身和设备事故以及得到精确的测量结果，在测量前必须切断电源，并将被测设备充分放电。

3、仪表的接线柱与被测设备间连接的导线，不能用双股绝缘线和绞线，应用单股线分开单独连接，以免因绞线绝缘不良而引起误差。

4、被测对象的表面应清洁、干燥，以减小误差。

5、测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。

试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“O”，否则说明摇表有故障，需要检修。

6、测量时，应把摇表放平稳。

L端接被测物，E端接地，摇动手柄的速度应由慢逐渐加快，并保持速度在120r/min左右。

如果被测设备短路，指针摆到“0”点应立即停止摇动手柄，以免烧坏仪表。

7、测量人员测量时应注意身体不能触及L、E端子或被测物，防止检测中触电。

8、测量大电容的电气设备绝缘电阻时，在测定绝缘电阻后，应先将与L接线柱的连线断开，再降速松开摇表手柄，以免被测设备向摇表倒充电而损坏仪表。

测量结束后，应将被测设备充分放电。

9、禁止在有雷电时或邻近高压设备时使用摇表，以免发生危险。

编制：审核：批准：。

1、使用摇表测量高压设备绝缘，应由两人担任，测量用导线应使用绝缘导线，其端部应有绝缘套。

2、在测量绝缘前后，必须将被试设备对地放电。

测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后，方可进行。

3、安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的钢丝绳上。

禁止挂在移动或不牢固的物件上。

高空作业，必须使用安全带。

高处作业应一律使用工具袋。

4、在变、配电站(开关站)的带电区域内或临近带电线路处，禁止使用金属梯子5、机器的转动部分应装有防护罩或其他防护设备(如栅栏)，露出的轴端应设有护盖，以防绞卷衣服。

禁止在机器转动时，从联轴器(靠背轮)和齿轮上取下防护罩或其他防护设备。

6、所有电气设备的金属外壳均应有良好的接地装置。

使用中不准将接地装置拆除或对其进行任何工作。

7、检修动力电源箱的支路开关都应加装漏电保护器并应定期检查和试验。

8电气工具和用具应由专人保管，每6个月应由电气试验单位进行定期检查。

9、使用金属外壳的电气工具时应戴绝缘手套。

10、行灯变压器的外壳应有良好的接地线，高压侧宜使用三线插头。

11、检修设备和可能来电侧的断路器(开关)、隔离开关(刀闸)应断开控制电源和合闸电源，隔离开关(刀闸)操作把手应锁住，确保不会误送电。

12、对难以做到与电源完全断开的检修设备，可以拆除设备与电源之间的电气连接。

13、高压验电应戴绝缘手套。

雨雪天气时不得进行室外直接验电。

14、成套接地线应用有透明护套的多股软铜线组成，其截面不得小于25mm2。

15、电缆耐压试验前，加压端应做好安全措施，防止人员误入试验场所。

另一端应设置围栏并挂上警告标示牌。

16、在带电设备周围禁止使用钢卷尺、皮卷尺和线尺(夹有金属丝者)进行测量工作。

17、使用钻床时，应将工件设置牢固后，方可开始工作。

清除钻孔内金属碎屑时，应先停止钻头的转动。

禁止用手直接清除铁屑。

使用钻床时不准戴手套。

18、锯电缆以前，应与电缆走向图图纸核对相符，并使用专用仪器(如感应法)确切证实电缆无电后，用接地的带绝缘柄的铁钎钉入电缆芯后，方可工作。

高压摇表使用方法高压摇表的使用方法如下：1.使用前先检查，绝缘电阻表在使用前，应首先把其放在水平位置上，将端钮“E”、“L”开路，以额定转速120r/min或150r/min的速度摇动手摇发电机，观察指针是否在无穷大(∞)位置，然后将“E”、“L”短路，以额定转速手摇发电机，看指针是否指零。

同时应检查发电机转动是否灵活，有无抖动现象。

2.测量步骤：•测量线路绝缘时，应取得对方允许后方可进行。

•在有感应电压的线路上（同杆架设的双回线路或单回路与另一线路有平行段）测量绝缘时，必须将另一回线路同时停电，方可进行。

•在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。

•摇测时，将摇表置于水平位置，摇把转动时其端钮间不许短路。

•摇动手柄时，应由慢渐快，均匀加速到120r／min，并注意防止触电。

•在测量过程中两手不得同时接触两根线。

•在测量完毕后，应立即将被测物放电。

1.注意事项：•被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。

•摇表未停止转动之前，切勿用手触及设备的测量部分或摇表接线柱。

拆线时，也不可直接触及引线的裸露部分。

•测量线路绝缘时，应取得对方允许后方可进行。

•在雷电时，严禁测试线路绝缘。

•在有感应电压的线路上（同杆架设的双回线路或单回路与另一线路有平行段）测量绝缘时，必须将另一回线路同时停电，方可进行。

•在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以免摇表引线或引线支持物触碰带电部分。

•禁止在雷电时或附近有高压导体的设备上测量绝缘。

只有在设备不带电又不可能受其它电源感应而带电的情况下才可测量。

1.使用后校验：若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的。

被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。

电气设备测绝缘的方法及注意事项一电气设备绝缘测量的相关规定1.测绝缘时应遵守《安规》的有关规定①测量绝缘电阻应由2人进行，特别是高压设备。

②绝缘电阻表的引线不得使用双股绞线，或把引线随便放在地上，以免因引线绝缘不良引起错误结果。

③测量绝缘电阻时，必须将设备从电源的各方面断开,验明无电压且对地放电,确证检修设备无人工作,测量线路绝缘尚应取得对方同意,方可进行。

④测量绝缘电阻时，绝缘电阻表及人员应与带电设备保持安全距离，同时,采取措施,防止绝缘电阻表的引线接触到带电设备上，引起短路或人身触电。

⑤绝缘电阻测量结束后，应将被测试设备对地放电。

2。

拆除设备的接地点是摇测绝缘电阻前还应做的工作。

①将一次回路的全部接地线拆除，拉开接地刀闸。

②应将设备的工作接地点或保护接地点临时解开，测量完后根据情况恢复。

③对于低压回路，应将有关接线解开，如电度表、电压表等。

3。

摇表的选择,《电气装置安装工程电气设备交接试验标准》中规定，测量绝缘电阻时，采用兆欧表的电压等级，在本标准未作特殊规定时，应按下列规定执行1)100V 以下的电气设备或回路,采用250V 50MΩ及以上兆欧表；2)500V 以下至100V 的电气设备或回路，采用500V 100MΩ及以上兆欧表3）3000V 以下至500V 的电气设备或回路，采用1000V 2000MΩ及以上兆欧表4）10000V 以下至3000V 的电气设备或回路，采用2500V 10000MΩ及以上兆欧表5）10000V 及以上的电气设备或回路,采用2500V 或5000V 10000MΩ及以上兆欧表6)水内冷定子绕组用专用兆欧表，这个是《电力设备预防性试验规程》规定的4.对于测量值1)若在相近试验条件(温度、湿度）下绝缘电阻值降低到历年正常值的1/3以下时，应查明原因2)各相或各分支绝缘电阻值的差值不应大于最小值的100%3）吸收比或极化指数沥青浸胶及烘卷云母绝缘吸收比不应小于1。
