电缆头制作、接线和线路绝缘测试分项工程质量验收记录

电缆头制作、导线连接和线路绝缘测试检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑电气工程质量验收规范》GB50303-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按照楼层、系统、施工段、竖井等划分检验批。

三、GB50303-2002规范摘要主控项目18.1.1 高压电力电缆直流耐压试验必须按本规范第3.1.8条的规定交接试验合格。

18.1.2 低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。

18.1.3 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表18.1.3的规定。

表18.1.3 电缆芯线和接地线截面积（m）注：电缆芯线截面积在16m及以下，接地线截面积与电缆芯线截面积相等。

18.1.4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

一般项目18.2.1 芯线与电器设备的连接应符合下列规定：1 截面积在10m及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接。

2 截面积在2.5m及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接。

3 截面积大于2.5m，的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡。

4 多股铝芯线接续端子后与设备、器具的端子连接。

5 每个设备和器具的端子接线不多于2根电线。

18.2.2 电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配，且不得采用开口端子。

18.2.3 电线、电缆的回路标记应清晰，编号准确。

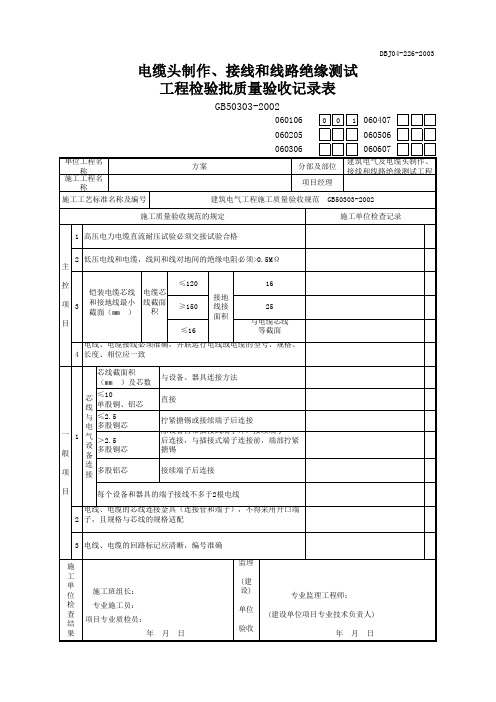

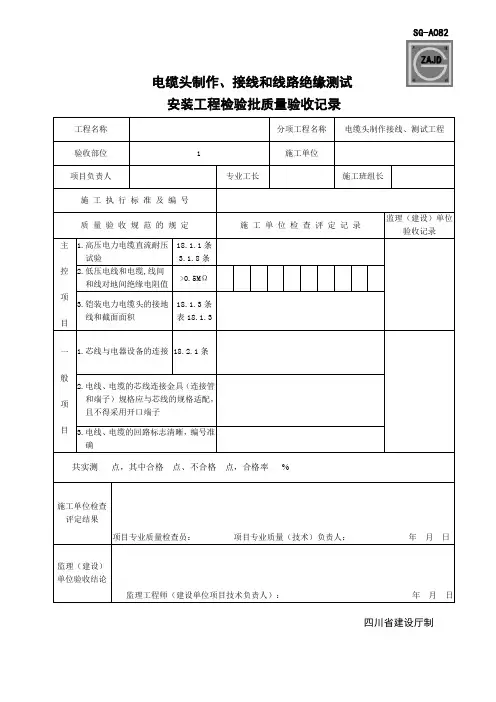

SG-A082 电缆头制作、接线和线路绝缘测试
安装工程检验批质量验收记录
工程名称分项工程名称电缆头制作接线、测试工程验收部位 1 施工单位
项目负责人专业工长施工班组长施工执行标准及编号
质量验收规范的规定施工单位检查评定记录监理（建设）单位
验收记录
主控项目1.高压电力电缆直流耐压
试验
18.1.1条
3.1.8条2.低压电线和电缆,线间
和线对地间绝缘电阻值
>0.5MΩ3.铠装电力电缆头的接地
线和截面面积
18.1.3条
表18.1.3
一般项目
1.芯线与电器设备的连接 18.
2.1条
2.电线、电缆的芯线连接金具（连接管
和端子）规格应与芯线的规格适配，
且不得采用开口端子
3.电线、电缆的回路标志清晰，编号准
确
共实测点，其中合格点、不合格点，合格率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）
单位验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制。

电缆头制作接线和线路绝缘测试工程检验批质量验收记录一、工程名称：电缆头制作、接线和线路绝缘测试工程二、工程质量验收单位：XXXXX有限公司三、质量验收时间：XXXX年XX月XX日四、检查内容和要求1.电缆头制作要求电缆头制作符合设计要求，并满足国家相关的技术标准。

外观质量应良好，无破损、划伤等缺陷。

内部接触件应牢固可靠，接地线连接牢固。

绝缘材料应完好，无渗漏。

2.接线要求接线符合设计要求，并满足国家相关的技术标准。

接线应正确无误，连接紧固可靠。

接地线连接牢固。

绝缘材料应完好，无渗漏。

3.线路绝缘测试要求对已完成的线路进行绝缘测试，测试结果应满足设计要求。

测试应使用专业的测试仪器进行，测试仪器应校准合格。

五、质量验收过程及结果1.电缆头制作对于电缆头的制作进行了检查，发现制作符合设计要求，外观质量良好，无破损、划伤等缺陷。

内部接触件牢固可靠，接地线连接牢固。

绝缘材料完好，无渗漏。

因此，电缆头制作合格。

2.接线对于接线进行了检查，发现接线符合设计要求，连接正确无误，连接紧固可靠。

接地线连接牢固。

绝缘材料完好，无渗漏。

因此，接线合格。

3.线路绝缘测试对已完成的线路进行了绝缘测试，测试结果满足设计要求。

测试使用的测试仪器经过了校准，测试结果可靠准确。

因此，线路绝缘测试合格。

六、质量验收结论根据以上检查结果，电缆头制作、接线和线路绝缘测试工程经过质量验收，合格。

工程质量达到设计要求和国家相关技术标准。

质量验收单位对此表示满意。

七、质量验收意见1.工程单位在电缆头制作、接线和线路绝缘测试过程中，严格按照设计要求和国家相关技术标准进行操作，工程质量有保证。

2.检验批质量验收记录中所有检查项目均合格，电缆头制作、接线和线路绝缘测试工程通过了质量验收，可以进行下一步工程。

八、参加验收人员1.XX（质检员）2.XX（施工人员）3.XX（监理人员）以上为电缆头制作、接线和线路绝缘测试工程检验批质量验收记录，共计XXX字。

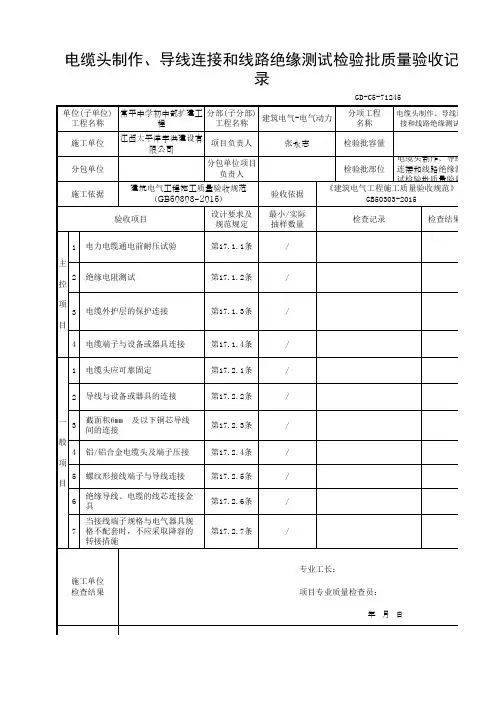

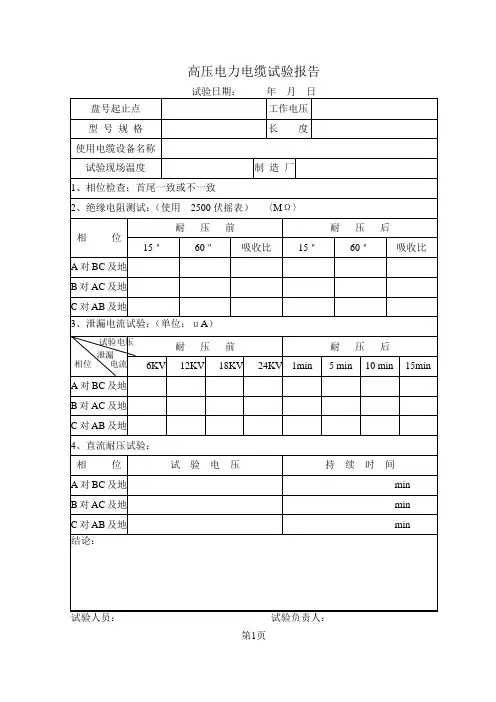

高压电力电缆试验报告
第1页
低压馈电线路（电缆）试验记录
第1页
第1页
电力电缆试验规程
第1条 电力电缆的试验项目如下： 一、测量绝缘电阻；
二、直流耐压试验并测量泄漏电流； 三、检查电缆线路的相位。

第2条 测量绝缘电阻。

绝缘电阻值不作规定。

第3条 直流耐压试验并测量泄漏电流。

一、直流耐压试验标准见表1。

1、电力电缆直流耐压试验标准 表
1
表中：Ｕ为标准电压等级的电压。

2、电除尘器用直流电缆敷设后的直流试验电压为2倍额定电压，试验持续时间为10分钟；
3、交流单芯电缆的护层绝缘试验标准，按订货协议进行。

二、试验时，试验电压可分4～6阶段均匀升压，每阶段停留1分钟，并读取泄漏电流值。

测量时应消除杂散电流的影响；
三、粘性油浸纸绝缘电缆泄漏电流的三相不平衡系数不大于2；当10千伏及以上电缆的泄漏电流不大于20微安、6千伏及以下电缆泄漏电流小大10微安时，不平衡系数不作规定；充油、橡胶、塑料绝缘电缆的不平衡系数也不作规定；
四、泄漏电流只作为判断绝缘情况的参考，不作为决定是否能投入运行的标准； 五、电缆漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：
1、泄漏电流很不稳定；
2、泄漏电流随试验电压升高急剧上升；
3、泄漏电流随试验时间延长有上升现象；
第4条检查电缆线路的相位。

两端相位应一致，并与电网相位符合。

第2页
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录
第3页。

电缆头制作接线和线路绝缘测试检验批质量验收记录一、项目背景：为保证电缆头制作、接线和线路绝缘测试的质量和可靠性，对于每一批次的生产过程和成品进行质量验收是必要的。

本记录将对电缆头制作、接线和线路绝缘测试检验批的质量验收情况进行详细记录和总结。

二、实施标准：2.行业标准：DL/T5258-2024《电缆电线连接头装置工程施工质量验收规范》等相关标准。

三、验收内容：1.电缆头制作：1.1电缆头连接材料的合格证明文件，如连接管、接地线等。

1.2电缆头连接的牢固性，检查连接的紧固件是否到位、螺纹是否正确。

1.3电缆头制作的外观质量，如有无划伤、裂纹。

1.4电缆头尺寸：核对电缆头各部位的尺寸是否符合设计要求。

1.5防护措施：核查各种防护措施是否到位，如接地、绝缘套管等。

2.接线：2.1接线材料的合格证明文件，如电缆、导线等。

2.2接线表面的清洁度和完整性。

2.3接线盒的连接紧固件是否到位、螺纹是否正确。

2.4接线的连接牢固性和绝缘性，使用相关仪器进行测试。

2.5接线连接的标识是否清晰、准确。

3.线路绝缘测试：3.1绝缘测试仪器的合格证明文件。

3.2测试仪表的准确性，进行相关的校准和验证。

3.3绝缘测试的数据记录和数据分析。

四、验收过程和结果：1.电缆头制作：1.1按照相关标准要求，对电缆头制作的各项内容进行检查和测试，结果如下：1.1.1连接材料的合格证明文件齐全，无异常情况。

1.1.2连接的牢固性良好，无松动、脱落现象。

1.1.3外观质量符合要求，无划伤、裂纹等缺陷。

1.1.4电缆头尺寸符合设计要求。

1.1.5防护措施到位，如接地、绝缘套管等正常。

2.接线：2.1按照相关标准要求，对接线的各项内容进行检查和测试，结果如下：2.1.1接线材料的合格证明文件齐全，无异常情况。

2.1.2接线表面干净整洁，无污染、氧化情况。

2.1.3接线盒的连接紧固件完好，螺纹正确。

2.1.4接线牢固性和绝缘性良好，测试结果合格。

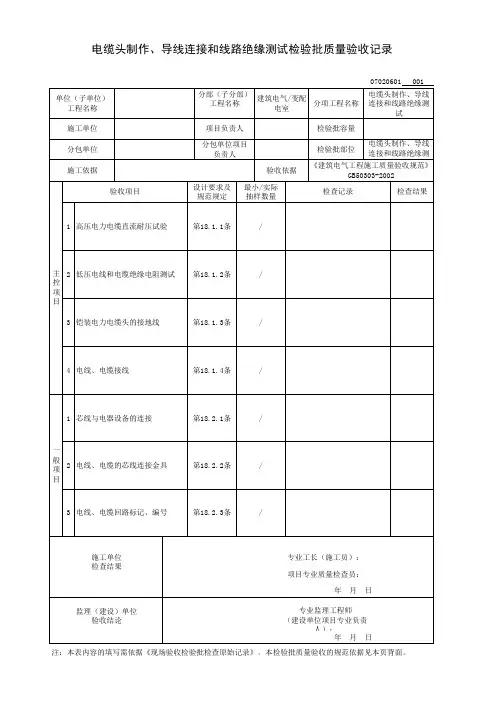

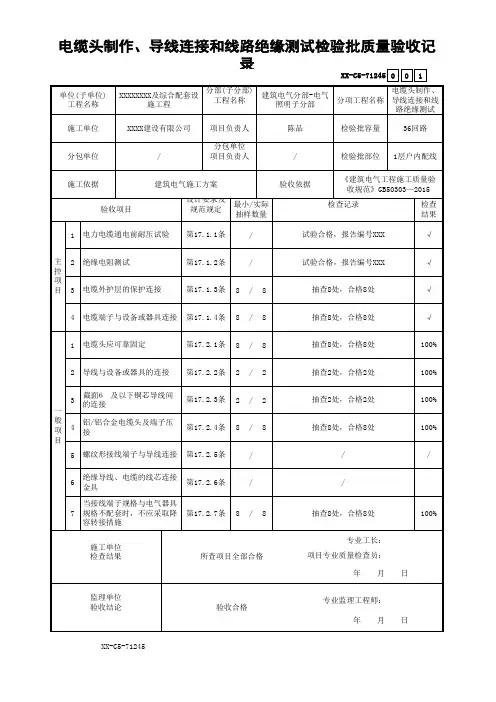

电缆头制作、导线连接、线路绝缘测试检验批质量验收记录
