下载文档原格式

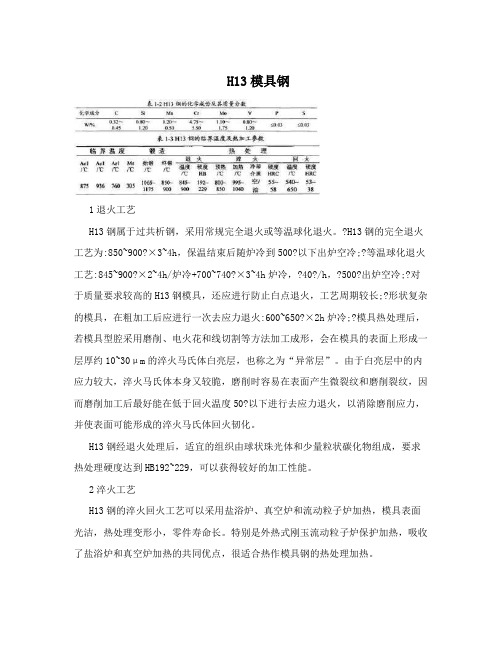

1退火工艺H13钢属于过共析钢，采用常规完全退火或等温球化退火。
①H13钢的完全退火工艺为:850~900℃×3~4h，保温结束后随炉冷到500℃以下出炉空冷;②等温球化退火工艺:845~900℃×2~4h/炉冷+700~740℃×3~4h炉冷，≤40℃/h，≤500℃出炉空冷;③对于质量要求较高的H13钢模具，还应进行防止白点退火，工艺周期较长;④形状复杂的模具，在粗加工后应进行一次去应力退火:600~650℃×2h炉冷;⑤模具热处理后，若模具型腔采用磨削、电火花和线切割等方法加工成形，会在模具的表面上形成一层厚约10~30μm的淬火马氏体白亮层，也称之为“异常层”。
由于白亮层中的内应力较大，淬火马氏体本身又较脆，磨削时容易在表面产生微裂纹和磨削裂纹，因而磨削加工后最好能在低于回火温度50℃以下进行去应力退火，以消除磨削应力，并使表面可能形成的淬火马氏体回火韧化。
H13钢经退火处理后，适宜的组织由球状珠光体和少量粒状碳化物组成，要求热处理硬度达到HB192~229，可以获得较好的加工性能。
2淬火工艺H13钢的淬火回火工艺可以采用盐浴炉、真空炉和流动粒子炉加热，模具表面光洁，热处理变形小，零件寿命长。
特别是外热式刚玉流动粒子炉保护加热，吸收了盐浴炉和真空炉加热的共同优点，很适合热作模具钢的热处理加热。
H13钢采用盐浴炉作为加热设备时的通用淬火工艺是:400~500℃预热，650~840℃预热，1020~1050℃奥氏体化，保温结束后可视使用性能要求采用空淬、油淬、气淬或分级淬火，分级温度可取500~540℃。
在H13钢热处理加热过程中，首先采用400~840℃的两段预热，然后再升至奥氏体化温度。
两段预热的目的是为了避免过快的加热会在模腔内形成的温度梯度所引起的应力导致模具的畸变，还可有效地促进奥氏体均匀化。
H13钢的奥氏体化温度为1020~1050℃，实际淬火温度依据模具的工作条件、结构形状、制造工艺和性能要求来确定，主要是考虑既要保证奥氏体中溶有足够的碳和合金元素，以得到高的硬度和红硬性，又保证奥氏体晶粒尺寸小于ASTM9，以获得足够的韧性。

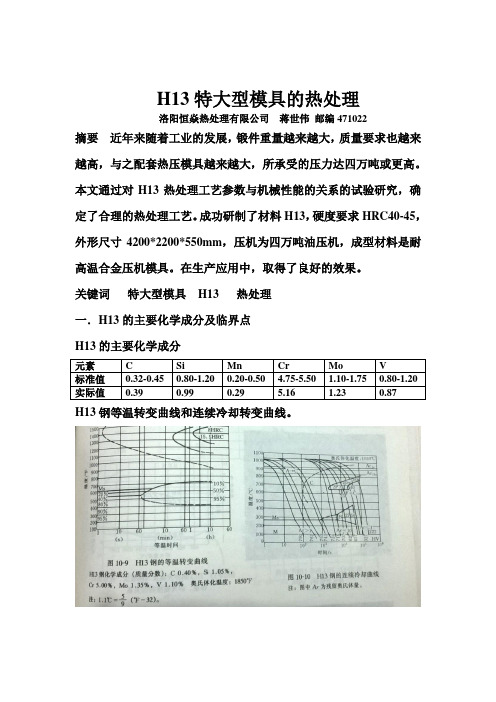

H13特大型模具的热处理洛阳恒焱热处理有限公司蒋世伟邮编471022摘要近年来随着工业的发展，锻件重量越来越大，质量要求也越来越高，与之配套热压模具越来越大，所承受的压力达四万吨或更高。
本文通过对H13热处理工艺参数与机械性能的关系的试验研究，确定了合理的热处理工艺。
成功研制了材料H13，硬度要求HRC40-45，外形尺寸4200*2200*550mm，压机为四万吨油压机，成型材料是耐高温合金压机模具。
在生产应用中，取得了良好的效果。
关键词特大型模具H13 热处理一．H13的主要化学成分及临界点H13的主要化学成分元素 C Si Mn Cr Mo V标准值0.32-0.45 0.80-1.20 0.20-0.50 4.75-5.50 1.10-1.75 0.80-1.20 实际值0.39 0.99 0.29 5.16 1.23 0.87H13钢等温转变曲线和连续冷却转变曲线。
H13钢的临界点Ac1 850℃Ac3 910℃Ar1 700℃Ar3 820℃Ms 335℃二．工艺试验及结果1. 淬火温度对H13的影响1）.H13不同淬火温度对硬度影响2）.H13不同淬火温度对机械性能的影响在1000-1100℃范围内随淬火温度的升高，H13的抗拉强度。
屈服强度呈上升趋势，延伸率呈波浪式；洛氏硬度随淬火温度的升高而升高，这是随着淬火温度的升高，加速碳化物的溶解，使淬火后的马氏体中碳和合金元素增加，从而提高了淬火后的强度和硬度。
3）.H13不同淬火温度对晶粒度影响H13的晶粒度在1000-1060℃范围内加热淬火，晶粒度几乎没有变化，一旦超过1080℃后便开始长大。
对钢的塑性和韧性都有很大影响。
所以合理的淬火温度为1040℃1040℃淬火组织1080℃淬火组织腐蚀剂：苦味酸水溶液放大倍数500×2．回火温度对H13的影响1）.H13在1040℃下淬火，回火温度对硬度影响回火在1040℃淬火后，随回火温度的升高，硬度开始下降，但下降到一定程度后硬度又开始上升，约在520℃左右回火时，硬度达到最高值，之后随回火温度的升高，硬度又开始下降。
引言近年来, 随着模具工业的迅速发展, 模具钢的发展也极为迅速。
由于工业生产技术的发展和不断出现的新材料, 模具的工作条件日益苛刻, 对模具钢的性能、品质、品种等方面不断地提出了新的要求, 为此,世界各国近年来都积极开发了具有各种特性, 适应不同性能要求新型模具钢。
本文介绍了最具代表性的热作模具钢H13 国内外的应用及其发展.H13 钢原是美国的一种钢种, 它是一种应用比较广泛的热作模具钢, 世界各国都有应用。
在我国一般称作4Cr5MoSiV1 钢。
H13钢的含铬量为4.75%～5.50%。
一般来说, 含5%Cr的钢应具有高韧度, 故其含碳量应保持在形成少量合金碳化物的水平上。
Woodyatt和Krausst指出在870℃的Fe- Cr- C三元相图上, Hl3钢的位置在奥氏体和(A+M3C+M7C3)三相区的交界位置处较好。
相应的含碳量约0.4%[1]。
另外重要的是, 保持相对较低的含碳量是使钢的Ms点趋于相对较高的温度水平(Hl3钢的Ms点一般资料介绍为340℃左右), 使该钢在淬冷至室温时获得以马氏体为主加少量残余奥氏体和残留均匀分布的合金碳化物组织, 较低的含碳量经回火后获得均匀的回火马氏体组织, 避免使过多残余奥氏体在工作温度下发生转变影响工件的工作性能或变形。
这些少量残余奥氏体在淬火以后的两次或三次回火过程中应可达到转变完全[2]。
顺便指出, H13钢淬火后得到的马氏体组织为板条马氏体+少量片状马氏体+少量残余奥氏体。
众所周知, 钢中增加碳含量将提高钢的强度, 对热作模具钢而言, 会使高温强度、热态硬度和耐磨损性提高, 但会导致其韧度降低。
有学者在文献[3]中将各类H型钢的性能比较证明了这个观点。
通常认为导致钢塑性和韧度降低的含碳量界限为0.4%。
为此要求人们在钢合金化设计时遵循下述原则: 在保持强度前提下要尽可能降低钢的含碳量, 有资料已提出: 在钢抗拉强度达1550MPa以上时, 含C量在0.3%～0.4%为宜[2]。
H13钢技术参数2010-10-10 7:45:36 合金工具钢简称合工钢，是在碳工钢的基础上加入合金元素而形成的钢种。
其中合工钢包括：量具刃具用钢、耐冲击工具用钢、冷作模具钢、热作模具钢、无磁模具钢、塑料模具钢。
昆山成一特钢专业模具钢销售。
H13是热作模具钢。
执行标准GB/T1299—2000。
H13热作压铸模具钢统一数字代号A20502；牌号4Cr5MoSiV1；化学成分%：C0.32~0.45，Si0.80~1.20，Mn0.20~0.50，Cr4.75~5.50，Mo1.10~1.75，V0.80~1.20，p小于等于0.030，S小于等于0.030；热处理：（交货状态：布氏硬度HBW10/3000（小于等于235）），淬火：790度+-15度预热，1000度（盐浴）或1010度（炉控气氛）+-6度加热，保温5~15min空冷，550度+-6度回火；退火、热加工；特性及用途：系引进美国的H13空淬硬化热作模具钢。
期性能、用途和4Cr5MoSiV钢基本相同，但因其钒含量高一些，故中温（600度）性能比4Cr5MoSiV钢要好，是热作模具钢中用途很广泛的一种代表性钢号。
H13钢的化学成分的分析H13钢是C-Cr-Mo-Si-V型钢,在世界上的应用极其普遍,同时各国许多学者对它进行了广泛的研究,并在探究化学成分的改进。
钢的应用广泛和具有优良的特性,主要由钢的化学成分决定的。
当然钢中杂质元素必须降低,有资料表明,当Rm在1550MPa时,材料含硫量由0.005%降到0.003%,会使冲击韧度提高约13J。
十分明显,NADCA 207-2003标准就规定:优级(premium)H13钢含硫量小于0.005%,而超级(superior)的应小于0.003%S和0.015%P。
下面对H13钢的成分加以分析。
H模具材料碳：美国AISI H13，UNS T20813，ASTM（最新版）的H13和FED QQ-T-570的H13钢的含碳量都规定为（0.32~0.45）%，是所有H13钢中含碳量范围最宽的。

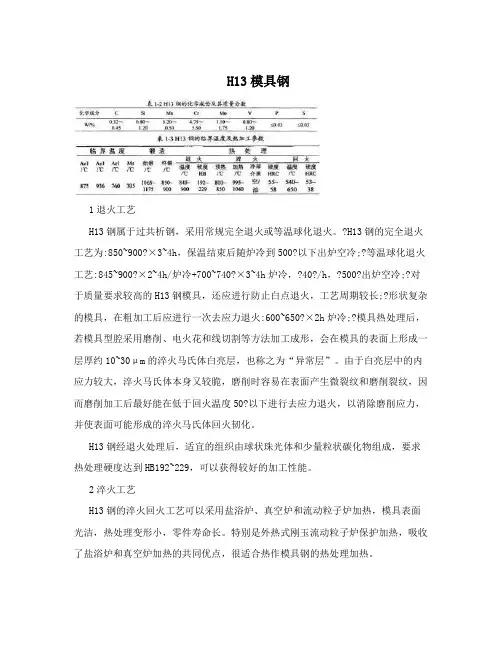

H13模具钢1退火工艺H13钢属于过共析钢，采用常规完全退火或等温球化退火。
?H13钢的完全退火工艺为:850~900?×3~4h，保温结束后随炉冷到500?以下出炉空冷;?等温球化退火工艺:845~900?×2~4h/炉冷+700~740?×3~4h炉冷，?40?/h，?500?出炉空冷;?对于质量要求较高的H13钢模具，还应进行防止白点退火，工艺周期较长;?形状复杂的模具，在粗加工后应进行一次去应力退火:600~650?×2h炉冷;?模具热处理后，若模具型腔采用磨削、电火花和线切割等方法加工成形，会在模具的表面上形成一层厚约10~30μm的淬火马氏体白亮层，也称之为“异常层”。
由于白亮层中的内应力较大，淬火马氏体本身又较脆，磨削时容易在表面产生微裂纹和磨削裂纹，因而磨削加工后最好能在低于回火温度50?以下进行去应力退火，以消除磨削应力，并使表面可能形成的淬火马氏体回火韧化。
H13钢经退火处理后，适宜的组织由球状珠光体和少量粒状碳化物组成，要求热处理硬度达到HB192~229，可以获得较好的加工性能。
2淬火工艺H13钢的淬火回火工艺可以采用盐浴炉、真空炉和流动粒子炉加热，模具表面光洁，热处理变形小，零件寿命长。
特别是外热式刚玉流动粒子炉保护加热，吸收了盐浴炉和真空炉加热的共同优点，很适合热作模具钢的热处理加热。
H13钢采用盐浴炉作为加热设备时的通用淬火工艺是:400~500?预热，650~840?预热，1020~1050?奥氏体化，保温结束后可视使用性能要求采用空淬、油淬、气淬或分级淬火，分级温度可取500~540?。
在H13钢热处理加热过程中，首先采用400~840?的两段预热，然后再升至奥氏体化温度。
两段预热的目的是为了避免过快的加热会在模腔内形成的温度梯度所引起的应力导致模具的畸变，还可有效地促进奥氏体均匀化。
H13钢的奥氏体化温度为1020~1050?，实际淬火温度依据模具的工作条件、结构形状、制造工艺和性能要求来确定，主要是考虑既要保证奥氏体中溶有足够的碳和合金元素，以得到高的硬度和红硬性，又保证奥氏体晶粒尺寸小于ASTM9，以获得足够的韧性。
H13钢及其热处理陈杰(中国一拖集团有限公司热处理厂，河南洛阳471000)摘要：通过对热挤压模具钢H13材料以及热处理工艺的研究，我们能够获得有效的方法来满足对使用这种材料的日益增多的要求，更好地满足该种材料模具的使用性能。
关键词：热挤压；模具钢；脱碳敏感性；常规淬火；低温淬火；渗碳；保护气氛淬火0 前言H13钢是一种空冷硬化的铬系热挤压模具钢。
H13是采用美国AISI-SAE统一编号的钢材，系中碳中铬热模具钢。
该钢具有较高的热强度和硬度，尤其在中温(600℃)时具有较高的热强度和硬度，高的耐磨性和韧性，较好的耐冷热疲劳性能。
由于这种钢具有良好的综合机械性能，而越来越广泛地被用于制造模锻锤的锻模、热挤压模具与芯棒、锻造压力机模具、精锻机用模具、镶块以及铝、铜及其合金的压铸模等。
1 材料的基本性能1.1材料的化学成分(见表1)以及合金元素的影响H13属铬系热模具钢，材料中含有大约5%的铬，并加有钼、钨、钒和硅等合金元素。
由于含铬较高，因而有较高的淬透性，加入1%Mo时的淬透性更高。
故尺寸较大的模具淬火时也可以空冷。
铬、硅可以提高钢的耐热疲劳性和抗氧化性，但是硅的存在却增加了材料的脱碳敏感性。
钒可以加强钢的二次硬化效果，增加钢的稳定性。
铬系热作模具钢的韧性、耐热疲劳性都较好，但是由于这种材料中含钨较少，故其回火稳定性低于钨系。
1.2材料的其它性能(见表2)2 材料的热处理方法2.1锻后球化退火该钢锻打后应及时退火。
退火温度为860～880℃。
由于加热到Ac1温度以上，碳化物开始溶解，但又未完全溶解，导致奥氏体的成分极不均匀，在随后的冷却过程中，或以未溶的细小碳化物微粒为核心，或在不均匀奥氏体中碳原子富集处产生新的核心，而均匀地长大形成颗粒状的碳化物。
经过球化退火，可以降低材料的硬度，改善切削加工性，并为以后淬火处理作好组织准备。
退火保温时间取决于工件透烧时间，不宜过长。
冷却速度一般30℃/h，冷至500℃以下出炉空冷。

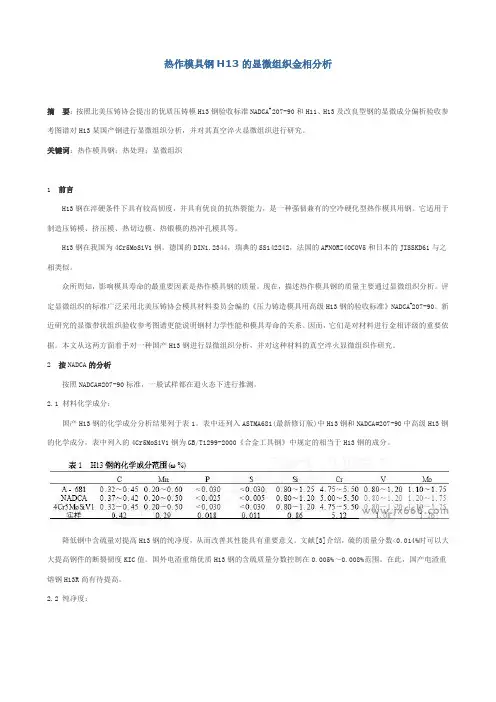

热作模具钢H13的显微组织金相分析摘要：按照北美压铸协会提出的优质压铸模H13钢验收标准NADCA# 207-90和H11、H13及改良型钢的显微成分偏析验收参考图谱对H13某国产钢进行显微组织分析，并对其真空淬火显微组织进行研究。
关键词：热作模具钢；热处理；显微组织1前言H13钢在淬硬条件下具有较高韧度，并具有优良的抗热裂能力，是一种强韧兼有的空冷硬化型热作模具用钢。
它适用于制造压铸模、挤压模、热切边模、热锻模的热冲孔模具等。
H13钢在我国为4Cr5MoSiV1钢。
德国的DIN1.2344，瑞典的SS142242，法国的AFNORZ40COV5和日本的JISSKD61与之相类似。
众所周知，影响模具寿命的最重要因素是热作模具钢的质量。
现在，描述热作模具钢的质量主要通过显微组织分析。
评定显微组织的标准广泛采用北美压铸协会模具材料委员会编的《压力铸造模具用高级H13钢的验收标准》NADCA#207-90。
新近研究的显微带状组织验收参考图谱更能说明钢材力学性能和模具寿命的关系。
因而，它们是对材料进行金相评级的重要依据。
本文从这两方面着手对一种国产H13钢进行显微组织分析，并对这种材料的真空淬火显微组织作研究。
2按NADCA的分析按照NADCA#207-90标准，一般试样都在退火态下进行推测。
2.1 材料化学成分：国产H13钢的化学成分分析结果列于表1。
表中还列入ASTMA681(最新修订版)中H13钢和NADCA#207-90中高级H13钢的化学成分，表中列入的4Cr5MoSiV1钢为GB/T1299-2000《合金工具钢》中规定的相当于H13钢的成分。
降低钢中含硫量对提高H13钢的纯净度，从而改善其性能具有重要意义。
文献[3]介绍，硫的质量分数<0.014%时可以大大提高钢件的断裂韧度KIC值。
国外电渣重熔优质H13钢的含硫质量分数控制在0.005%～0.008%范围。
在此，国产电渣重熔钢H13R尚有待提高。

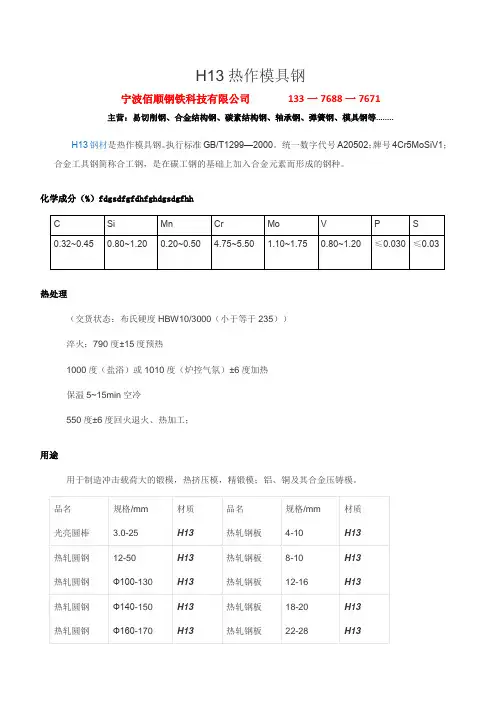

H13热作模具钢宁波佰顺钢铁科技有限公司133一7688一7671主营：易切削钢、合金结构钢、碳素结构钢、轴承钢、弹簧钢、模具钢等........H13钢材是热作模具钢。
执行标准GB/T1299—2000。
统一数字代号A20502；牌号4Cr5MoSiV1；合金工具钢简称合工钢，是在碳工钢的基础上加入合金元素而形成的钢种。
化学成分（%）fdgsdfgfdhfghdgsdgfhh热处理（交货状态：布氏硬度HBW10/3000（小于等于235））淬火：790度±15度预热1000度（盐浴）或1010度（炉控气氛）±6度加热保温5~15min空冷550度±6度回火退火、热加工；用途用于制造冲击载荷大的锻模，热挤压模，精锻模；铝、铜及其合金压铸模。
主营合金结构钢：Q345B-E、20CrMo-35CrMo、20-50Cr、38CrMoAlA、20-30CrMnTi、20-40Mn2、B7等.....易切削钢：1215（Y15）、12L14（H13）、1144（Y40Mn）、1117（Y20）、SUM24L、11SMn30、11SMnPb30等......特殊钢：20CrNiMoA（8620）、40CrNiMoA、40CrNi2MoA（4340）、17-34CrNiMo6、30CrNiMo8、45CrNiMoVA、25Cr2MoVA、12Cr1MoVA、16/20MnCr5、20/40CrMnMoA、5CrNiMo、5CrMnMo、12-37CrNi3A、35CrMoV、12-20Cr2Ni4A、30/35CrMnSi、B16等......轴承钢/弹簧钢：GCr15、GCr15SiMn、GCr15SiMo、G20CrNiMoA、9Cr18、65Mn、60Si2Mn、60Si2CrV、50CrV等....模具钢：H13、H14、Cr12、Cr12MoV、Cr8、CrWMn、4Cr13、SKD11、D2、DC53、Cr5。

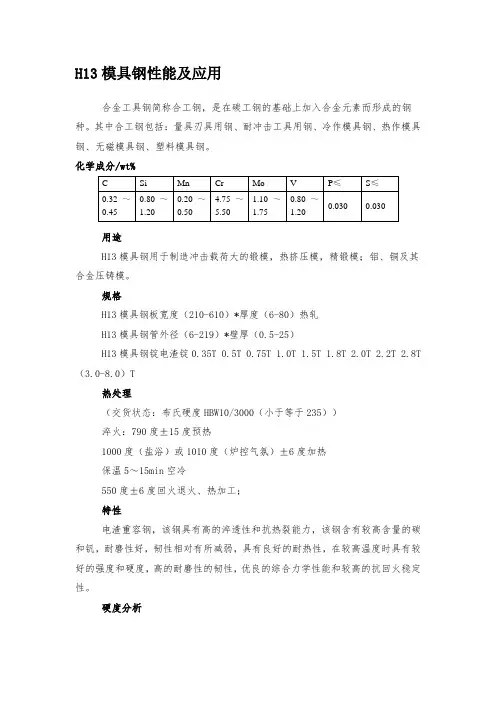

H13模具钢性能及应用合金工具钢简称合工钢，是在碳工钢的基础上加入合金元素而形成的钢种。
其中合工钢包括：量具刃具用钢、耐冲击工具用钢、冷作模具钢、热作模具钢、无磁模具钢、塑料模具钢。
化学成分/wt%用途H13模具钢用于制造冲击载荷大的锻模，热挤压模，精锻模；铝、铜及其合金压铸模。
规格H13模具钢板宽度（210-610）*厚度（6-80）热轧H13模具钢管外径（6-219）*壁厚（0.5-25）H13模具钢锭电渣锭0.35T 0.5T 0.75T 1.0T 1.5T 1.8T 2.0T 2.2T 2.8T （3.0-8.0）T热处理（交货状态：布氏硬度HBW10/3000（小于等于235））淬火：790度±15度预热1000度（盐浴）或1010度（炉控气氛）±6度加热保温5～15min空冷550度±6度回火退火、热加工；特性电渣重容钢，该钢具有高的淬透性和抗热裂能力，该钢含有较高含量的碳和钒，耐磨性好，韧性相对有所减弱，具有良好的耐热性，在较高温度时具有较好的强度和硬度，高的耐磨性的韧性，优良的综合力学性能和较高的抗回火稳定性。
硬度分析钢中含碳量决定淬火钢的基体硬度，按钢中含碳量与淬火钢硬度的关系曲线可以知道,H13模具钢淬火硬度在55HRC左右。
对工具钢而言，钢中的碳一部分进入钢的基体中引起固溶强化。
另外一部分碳将和合金元素中的碳化物形成元素结合成合金碳化物。
对热作模具钢,这种合金碳化物除少量残留的以外，还要求它在回火过程中在淬火马氏体基体上弥散析出产生两次硬化现象。
从而由均匀分布的残留合金碳化合物和回火马氏体的组织来决定热作模具钢的性能。
由此可见，钢中的含C量不能太低。
H13热处理工艺1.预先热处理市场上供应的H13钢钢材和模坯，在钢厂都已作好退火热处理，保证了具有良好的金相组织，适当的硬度，良好的加工性，无需再进行退火。
但制造厂进行改锻后破坏了原来的组织和性能，增加了锻造应力，必须进行重新退火。
