零值绝缘子检测技术

零值绝缘子红外判定标准零值绝缘子红外判定是电力系统中一项重要的绝缘检测方法，其能够及早发现零值绝缘子上的缺陷，确保电力系统的安全运行。

为了保证零值绝缘子红外判定工作的准确性和统一性，制定一份专门针对零值绝缘子红外判定的标准是非常必要的。

本文将从红外判定的原理、设备和操作流程等方面介绍零值绝缘子红外判定标准。

第一部分：红外判定的原理零值绝缘子红外判定是基于红外热图技术的，其原理是利用红外热图仪对零值绝缘子表面的红外分布进行扫描，通过红外图像的色彩变化判断零值绝缘子表面是否存在缺陷。

根据电力系统的要求，制定了以下几项关于红外判定原理的标准：1. 红外热图仪的选择：选择具备高分辨率、高灵敏度和高温测量范围的红外热图仪，并且要求其具备良好的抗干扰能力和稳定性。

2. 红外判定的参数设置：包括红外热图仪的观测方式、观测距离、观测角度、测量范围和测量时间等参数的设置。

这些参数的选择应根据具体情况和需要进行调整，以保证判定的准确性和可靠性。

第二部分：设备要求为了保证零值绝缘子红外判定的准确性，标准规定了对设备的要求：1. 红外热图仪的校准：红外热图仪应定期进行校准，确保其测量结果的准确性。

校准应由专业的技术人员进行，并记录校准过程和结果。

2. 设备的维护：定期对红外热图仪进行维护和保养，确保其正常工作。

维护包括：清洁镜头、充电电池、检查连接线路等。

第三部分：操作流程标准提出了零值绝缘子红外判定的具体操作流程，以保证每一次判定的准确性和可靠性：1. 前期准备：包括设备的准备、校准和检查、环境的调整等。

2. 判定过程：包括对绝缘子表面的扫描、记录红外图像和数据、分析和判断缺陷等。

3. 结果评价：根据红外图像和数据分析结果进行评价，判断缺陷的严重程度和后续处理的措施。

第四部分：判定标准化为了使零值绝缘子红外判定工作更加规范和统一，标准化是非常重要的。

标准化包括对设备、操作流程和结果评价的一致性要求，以及制定相应的培训和考核机制等。

特高压绝缘子检测机器人零值检测方案绝缘子运行中因雷击、机械负载和高电压的长期共同作用，会引起劣化。

导致其击穿电压不断下降。

当它下降到小于爬行干闪电压时，就称为低值绝缘子。

内部击穿电压为零时，称为零值绝缘子。

当绝缘子串中有低值或零值绝缘子时，在肮脏的环境中，在过电压甚至工作电压的作用下，容易发生闪络事故。

绝缘电阻合格的标准：(1)500Kv及以上电压等级绝缘子的绝缘电阻应大于或等于500M Ω。

(2)500Kv以下电压等级输电线路绝缘子的绝缘电阻应大于或等于300MΩ。

造成绝缘子劣化的原因有很多，主要有以下几个方面：(1)温度的影响，温度对绝缘电阻影响很大，绝缘电阻随温度上升而减小。

原因是温度升高，绝缘介质的极化加剧，电导增加使绝缘电阻下降，变化的原因与温度变化程度和绝缘材料的性质、结构等有关。

(2)湿度的影响，湿度对表面泄漏电流的影响较大，原因是绝缘表面吸附潮气，形成水膜，会使绝缘电阻明显下降。

(3)绝缘子机械过载造成的劣化。

(4)瓷件吸湿性劣化。

(5)瓷件内外应力重叠性劣化。

(6)瓷绝缘子热膨胀造成的劣化。

(7)钢帽浇装水泥饱和膨胀性劣化。

(8)钢帽浇装水泥冻结膨胀性劣化。

(9)钢帽、钢脚电腐蚀性劣化。

(10)绝缘子过电压造成的劣化。

(11)绝缘子内部缺陷造成的劣化。

绝缘子的检测分为在线检测：观察法、紫外成像法、超声波检测法、以非电量检测为代表的红外测温，以及以绝缘电阻、电场测量、脉冲电流法和漏电流法为代表的典型的电量检测两种。

(1)直接观测法常见的表面缺陷，如护套、伞裙、金具等部位有无开裂，有无电蚀损、粉化、漏电痕迹等，如有以上现象应立即更换绝缘子。

但地面观察不够可靠，还需登塔检测而且难以发现绝缘子内故障，如树枝状通道等。

(2)绝缘子电阻测定法良好绝缘子的绝缘电阻，一般在数千兆欧以上，劣质绝缘子，其表现为绝缘电阻降低、甚至为零。

该方法可停电、也可带电测量，属接触式。

该方法是目前最为直接可靠的检测方法。

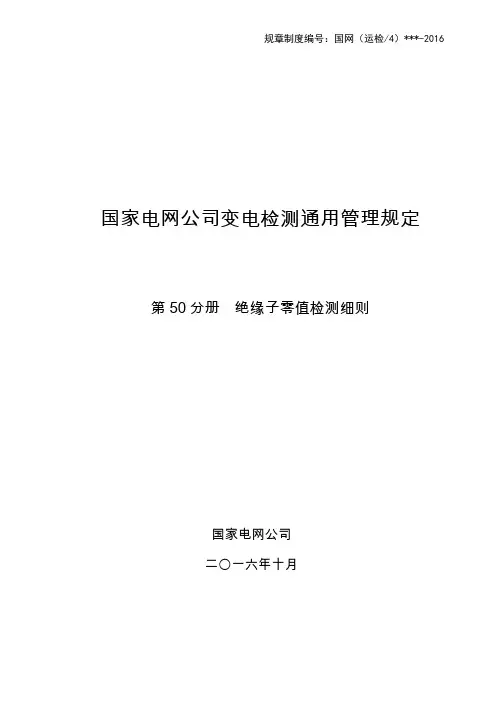

规章制度编号：国网（运检/4）***-2016国家电网公司变电检测通用管理规定第50分册绝缘子零值检测细则国家电网公司二〇一六年十月目录前言 (III)1检测条件 (2)1.1环境要求 (2)1.2待测绝缘子要求 (2)1.3人员要求 (2)1.4安全要求 (2)1.5测试仪器要求 (2)2试验前准备 (2)3试验方法 (3)3.1试验原理接线图 (3)3.2试验步骤 (3)4试验数据分析和处理 (3)5试验报告 (3)附录 A （规范性附录）绝缘子零值检测报告 (5)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电检测通用管理规定》编制的第50分册《绝缘子零值检测细则》，适用于35kV及以上变电站的盘形悬式瓷绝缘子。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：**、**。

本细则主要起草人：**、**。

绝缘子零值检测细则1 检测条件1.1 环境要求a)环境温度不宜低于5ºC；b)环境相对湿度不宜大于80%；c)现场区域满足试验安全距离要求。

1.2 待测绝缘子要求a)绝缘子所连接设备处于停电状态；b)绝缘子外观清洁、无异常；c)绝缘子无各种外部作业。

1.3 人员要求a)了解绝缘子型号、结构、性能、用途；b)熟悉试验仪器设备原理、结构、用途及使用方法，并能排除一般故障；c)能正确完成试验的接线、操作及测量；d)熟悉各种影响试验结论的因素及消除方法；e)经过上岗培训合格。

油气田地面工程（)零值绝缘子检测技术张喜德大庆油田采油二厂摘要：随着油田开发的不断深入，配电网规模逐年扩大，瓷绝缘子的使用数量也随之增加。

绝缘子零值检测工作可分为停电检测和带电检测，两种检测方法可同时展开。

对于运行的线路瓷绝缘子应定期进行检测，检测可选以下任何一种方法，即测量电压分布、测量绝缘电阻和工频耐压试验，不管采取啊一种检测方法其周期均为：变电所1~3年1次，35kV 以上配电线路2~4年1次。

必须建立健全绝缘子零值测试工作管理制度，指导绝缘子零值测试和技术管理等工作。

关键词：配电线路；绝缘子；检测；劣化；零值doi:10.3969/j.issn.1006-6896.2013.7.045近年来，油田配电线路的检修采用计划检修与状态检修相结合的方式，且状态检修的比例逐年增加，近两年已达到90%。

检测工作是开展预知维修、发现设备隐患的重要手段。

为给状态检修的顺利实施提供理论支持，要求应用各种监测手段，准确评价配电设施健康状况。

大庆油田萨南油田负责维护的6kV 馈出线路为297条，共计2200km。

运行20年以上的线路达225条，1667km，占公司输电线路总数的76%。

投产至今，从未进行过配电线路的绝缘子零值测试工作，仅在年度检修时对脏污的绝缘子进行擦拭，更换击穿、损坏的绝缘子，不能准确掌握其劣化率。

1零值（低值）绝缘子检测的必要性随着油田开发的不断深入，配电网规模逐年扩大，瓷绝缘子的使用数量也随之增加。

由于瓷绝缘子瓷件与钢帽、水泥黏合剂之间的温度膨胀系数相差较大，当运行中瓷绝缘子受冷热变化时，瓷件会承受较大的压力和剪应力，导致瓷件开裂；而且瓷绝缘子的瓷件存在剥釉、剥砂、膨胀系数大等问题，受外力、过电压、环境、自然老化及产品质量DB 数据库，其功能是对监控系统的历史数据、实时数据、报警信息和服务请求等进行统计、存储和处理。

数据库中信息保存和处理的基本单位是点，点存放在数据库的点名字典中。

数据库中的点名字典就决定了数据库的结构，以合理分配数据库的存储空间。

悬式瓷绝缘子低（零）值带电检测方法论文摘要：悬式瓷绝缘子是属于可击穿型的，劣化绝缘子的存在，对电网的安全运行带来威胁，含有劣化绝缘子的绝缘子串发生闪络，可能会使劣化的绝缘子头部瞬间发热爆炸，造成导线落地的事故，因此需要根据具体情况选择合适的带电监测方法，及时发现和解決相关问题，保障电力系统的稳定运行。

引言悬式瓷绝缘子因长期受机电负荷、雷击、风吹雨打和温度变化等因素作用，会发生绝缘子电气性能和机械性能降低，产生劣化现象，形成低（零）值绝缘子。

零值绝缘子检测主要是检测66kV及以上的悬式瓷绝缘子串中的零值绝缘子。

检测是在运行电压下进行的，检测绝缘子的分布电压是检测零值绝缘子的最有效、最快捷、最直接的方式。

目前常用短路叉法和火花间隙法检测，这些方法易于检测零值绝缘子，测试方法简单，但准确性较低，对低值绝缘子，特别是1串中存在多片低值的情况下，则很难作出正确的判断。

随着科学技术的发展，劣化悬式瓷绝缘子的检测方法有了新的进展，如光电式检测自爬式检测仪、超声波检测仪、红外成像技术检测等。

1 悬式瓷绝缘子低（零）值故障原因分析1.1 电瓷材料问题高压电瓷材料具有较好的耐电晕、耐电弧及抗老化性能，但是存在介质损耗角较大且随温度上升很快，在高温和高频下容易发生击穿；介电常数随温度上升下降快，在高温时甚至丧失其绝缘性能；拉伸和弯曲强度较差；抗冲击强度太差；太重易破碎。

因为电瓷材料固有的缺陷，对绝缘子的使用有以下影响：雷电流的高频和高温作用下，易发生热击穿；在污闪故障电流或泄漏电流引起的高温作用下，绝缘子绝缘性能大大降低，甚至丧失绝缘性能；在输电线路的拉伸下，机械结构容易损坏，抗冲击力性能极差，容易开裂；运输安装和运行维护过程中容易破损，造成隐患。

此外，瓷质绝缘子在制造过程中造成的微气孔、微裂纹，连接件与瓷质材料收缩系数不一致造成空隙等缺陷，使用中这种微小裂缝会发展。

1.2 自然老化问题绝缘子挂线运行中，绝缘材料、水泥及金属附件的自然老化。

UHVDC 输电线路低零值绝缘子带电检测方法随着电力系统的发展，特别是当现代化的电网建设需要超高压直流输电（UHVDC）输电线路时，由于其高电压和大功率运行，使得对于绝缘的质量和可靠性需求更加严格。

同时，可能出现绝缘子损坏、局部放电等问题，这样会导致电力设备和输电线路系统的可靠性下降，进而影响电力系统运行的安全和稳定性。

为了防止这些问题的发生，在输电线路的绝缘检测技术方面，人们一直在不断研究和探索。

在UHVDC 输电系统中，线路中的大型制造设备和设施之间距离很远，这就需要更好、更有效的绝缘技术来保护其中的绝缘体的完整性，保证正常安全运行。

绝缘子是电力设备中重要的绝缘部件。

然而对于UHVDC低零值绝缘子来说，固有缺陷和产品缺陷都会导致绝缘质量的不均匀，在特殊的工作环境中，这种不均匀质量的绝缘子有可能带来不可逆的后果。

因此，一旦出现问题，就需要通过先进的技术对其进行检测和检修，以保障输电线路的可靠运行。

因此，如何对这些低零值绝缘子带电进行检测，使其在运行中处于良好的状态，是当前电力领域重点关注的问题。

在这篇文章中，我们将重点介绍一些现有的以及可行的UHVDC 输电线路低零值绝缘子带电检测方法，以便提高绝缘性能，挖掘其发展潜力。

第一种方法：电感耦合法（LEC）LEC 可以通过检测电磁场无线电波的反射和散射来辨别绝缘子的缺陷位置。

将负载引起的电晕放电引入教育中，观察电感耦合信号的情况，分析和解释电场和电磁场。

该方法只适用于金属绝缘子，其基本工作原理如下：将装有各种绝缘子的教育器放置在实验室内，固定好，然后通过高频放电产生一个电磁场；在教育器周围放置一个电感探测器，闪烁的指示灯将代表检测到的缺陷的位置和性质；通过理论分析、实验和模拟等方法来研究电容性或电感耦合的物理效应，从而提高检测精度。

第二种方法：电容耦合法（CEC）CEC 是另一种常见的低电压绝缘体缺陷检测方法。

当视在电容值与电源电压成比例时，电容是线性元素；然而，当绝缘体有缺陷时，其电容与视在电容的比率将明显变化。

零值绝缘子检测方法
零值绝缘子检测方法：
①在检测前确保所有工具设备完好无损如绝缘电阻测试仪高压发生器等并校准准确；
②根据待测线路电压等级选择合适测试电压一般为绝缘子额定电压两倍左右；
③使用高压发生器在良好天气条件下对绝缘子串施加测试电压持续时间不少于一分钟；
④在施加电压过程中观察记录泄漏电流值正常情况下泄漏电流应非常小几乎为零；
⑤对于泄漏电流明显增大的绝缘子表明可能存在内部缺陷如裂纹潮湿放电通道等；
⑥采用红外热像仪扫描整串绝缘子发热部位对应于高阻或开路的零值绝缘子位置；
⑦对于怀疑有问题的绝缘子进一步使用绝缘电阻测试仪测量其电阻值是否符合标准；
⑧在测量电阻时需断开高压电源将测试仪正极接绝缘子负极接地确保接触良好；
⑨记录下每个绝缘子电阻值并与合格绝缘子对比分析差异超出规定范围即为失效；
⑩完成所有绝缘子检测后整理数据绘制分布图找出故障点分布规律分析失效原因；
⑪根据检测结果制定检修计划及时更换零值绝缘子防止因闪络事故影响供电可靠性；
⑫最后撰写试验报告包括试验目的方法步骤结果讨论等内容便于他人理解和复现。

一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。

从理论分析，可将这三部分看成一个电容器，其铁帽和铁脚分别为两个极，瓷件可作为介质。

假设每个绝缘子的电容为C0，绝缘子串可以看成由几个电容C0串联的等值电路。

此外，绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。

因此，绝缘子串的电压分布可由电容所组成的等值电路来表示，如图4—2所示。

实际上，每个绝缘子的电容C1和C2互不相等，其大小决定于该绝缘子对杆塔和导线的相对位置。

但是，为了分析方便，可以近似地假设对于每个绝缘子都相同。

这样，电路在交流电压作用下，每个电容都将流过电容电流，并在电容上产生压降。

流过每个串联电容C0的电流，包括三个分量：(1)贯穿所有串联电容的电流分量I0对每个C0都相同，如图4—2(b)所示。

(2)由对地电容C。

引起的电流分量为I1，流过每个C0的I1值都不相等，并随着离横担距离增加而增加，因此靠近导线的绝缘子流过的电流最多，电压降也最大，如图4—2(c)所示。

(3)由对导线电容C2引起的电流分量为I2，流过每个C0的I2值也不相等，并随着离导线的距离增加而增加，同样可知靠近横担的绝缘子流过的电流最多，电压降也最大，如图4—2(d)所示。

由此可见，每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。

因此，由于C1和C2的影响，沿绝缘子串电压分布是不均匀的。

从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出，从导线算起的第一个绝缘子承受的电压最大。

故该绝缘子上的电场强度较大，会引起电晕甚至闪络放电，从而加速了绝缘子老化。

为此，在超高压绝缘子串的上、下端装有均压环，如图4—3所示。

这是为了增加绝缘子对导线的电容C2，以改善电压的分布，降低了靠导线第一片绝缘子的电压。

二、绝缘子串电压分布的测定架空线路在运行中，除了加强巡线从外部观察绝缘子外，还必须采用特制的工具进行带电试验。

主要测量绝缘子串上每个绝缘子上的电压分布是否符合标准，悬式绝缘子串电压分布标准见表4—8。

带电测量零值绝缘子一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。

从理论分析，可将这三部分看成一个电容器，其铁帽和铁脚分别为两个极，瓷件可作为介质。

假设每个绝缘子的电容为C0，绝缘子串可以看成由几个电容C0串联的等值电路。

此外，绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。

因此，绝缘子串的电压分布可由电容所组成的等值电路来表示，如图4—2所示。

实际上，每个绝缘子的电容C1和C2互不相等，其大小决定于该绝缘子对杆塔和导线的相对位置。

但是，为了分析方便，可以近似地假设对于每个绝缘子都相同。

这样，电路在交流电压作用下，每个电容都将流过电容电流，并在电容上产生压降。

流过每个串联电容C0的电流，包括三个分量：(1)贯穿所有串联电容的电流分量I0对每个C0都相同，如图4—2(b)所示。

(2)由对地电容C。

引起的电流分量为I1，流过每个C0的I1值都不相等，并随着离横担距离增加而增加，因此靠近导线的绝缘子流过的电流最多，电压降也最大，如图4—2(c)所示。

(3)由对导线电容C2引起的电流分量为I2，流过每个C0的I2值也不相等，并随着离导线的距离增加而增加，同样可知靠近横担的绝缘子流过的电流最多，电压降也最大，如图4—2(d)所示。

由此可见，每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。

因此，由于C1和C2的影响，沿绝缘子串电压分布是不均匀的。

从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出，从导线算起的第一个绝缘子承受的电压最大。

故该绝缘子上的电场强度较大，会引起电晕甚至闪络放电，从而加速了绝缘子老化。

为此，在超高压绝缘子串的上、下端装有均压环，如图4—3所示。

这是为了增加绝缘子对导线的电容C2，以改善电压的分布，降低了靠导线第一片绝缘子的电压。

二、绝缘子串电压分布的测定架空线路在运行中，除了加强巡线从外部观察绝缘子外，还必须采用特制的工具进行带电试验。

一、绝缘子串上的电压分布悬式绝缘子主要由铁帽、铁脚和瓷件三部分组成。

从理论分析，可将这三部分看成一个电容器，其铁帽和铁脚分别为两个极，瓷件可作为介质。

假设每个绝缘子的电容为C0，绝缘子串可以看成由几个电容C0串联的等值电路。

此外，绝缘子上的金属部分又分别和接地杆塔以及和导线形成电容C1和C2。

因此，绝缘子串的电压分布可由电容所组成的等值电路来表示，如图4—2所示。

实际上，每个绝缘子的电容C1和C2互不相等，其大小决定于该绝缘子对杆塔和导线的相对位置。

但是，为了分析方便，可以近似地假设对于每个绝缘子都相同。

这样，电路在交流电压作用下，每个电容都将流过电容电流，并在电容上产生压降。

流过每个串联电容C0的电流，包括三个分量：(1)贯穿所有串联电容的电流分量I0对每个C0都相同，如图4—2(b)所示。

(2)由对地电容C。

引起的电流分量为I1，流过每个C0的I1值都不相等，并随着离横担距离增加而增加，因此靠近导线的绝缘子流过的电流最多，电压降也最大，如图4—2(c)所示。

(3)由对导线电容C2引起的电流分量为I2，流过每个C0的I2值也不相等，并随着离导线的距离增加而增加，同样可知靠近横担的绝缘子流过的电流最多，电压降也最大，如图4—2(d)所示。

由此可见，每个C0上分布的电压是由这三个电流分量的总和在C0上引起的压降。

因此，由于C1和C2的影响，沿绝缘子串电压分布是不均匀的。

从图4—2(a)中绝缘子上电压和绝缘子序号的关系曲线可以看出，从导线算起的第一个绝缘子承受的电压最大。

故该绝缘子上的电场强度较大，会引起电晕甚至闪络放电，从而加速了绝缘子老化。

为此，在超高压绝缘子串的上、下端装有均压环，如图4—3所示。

这是为了增加绝缘子对导线的电容C2，以改善电压的分布，降低了靠导线第一片绝缘子的电压。

二、绝缘子串电压分布的测定架空线路在运行中，除了加强巡线从外部观察绝缘子外，还必须采用特制的工具进行带电试验。

主要测量绝缘子串上每个绝缘子上的电压分布是否符合标准，悬式绝缘子串电压分布标准见表4—8。

绝缘子的零值测试高压输电线路上，导线是依靠“绝缘子串”---“瓷瓶串”固定的，随着时间的推移，户外的风吹日晒，长期电压作用，可能会有个别瓷瓶不绝缘了，起不到绝缘的作用了；因为这个瓷瓶绝缘被破坏，绝缘电阻接近0，在瓷瓶串上承担的电压值也接近于0，故被称为“零值瓷瓶”。

虽然在线路设计时都留有裕量，但如果不及时将已击穿的瓷瓶更换掉，再有一个坏了，就不得了了，就可能会发生导线电压击穿所有好的瓷瓶（剩余瓷瓶）而导致单相接地的情况，影响正常供电。

为防止出现上面的情况，就要定期测量，将坏瓷瓶找出来；但为保证供电的连续可靠性，又不能停电测试，就发明了带电测量瓷瓶的方法；目前常用间隙放电法测试。

测量时，将测试杆上的两根电极接触绝缘子的两端（金属部分），根据火花间隙放电火花的大小来判断绝缘子的好坏，如没火花，这就是零值绝缘子。

火花间隙检测绝缘子原理：利用被测运行中绝缘子上所存在的分布电压是否能将测试杆上的火花间隙击穿为判断，来确定绝缘子是否劣化。

判断:检测时主要根据间隙发出的“叭叭”放电声，当听不到放电声发现零值瓷瓶时，为了避免探针与绝缘子钢帽接触不良，或者风大听不清放电声等，要复测几次，以保证判断正确。

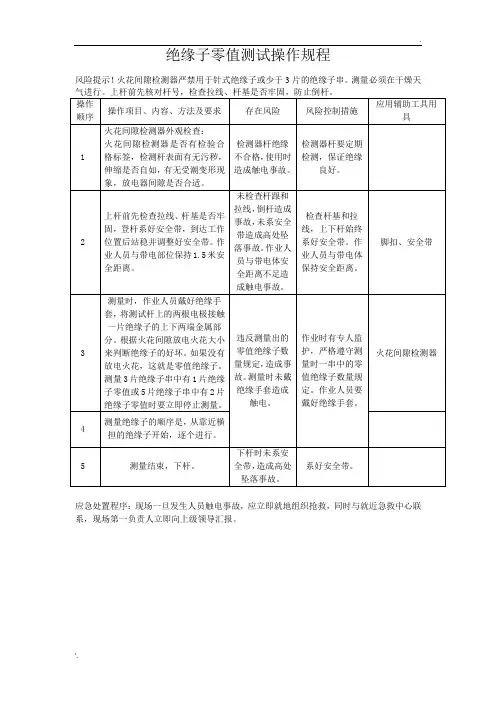

使用火花间隙检测器带电检测绝缘子时，应遵守下列规定：1)检测前，应对检测器进行检测，保证操作灵活，测量准确。

2)针式及少于3片的悬式绝缘子不得使用火花间隙检测器进行检测。

3)检测35KV及以上电压等级的绝缘子串时，当发现同一串中的零值绝缘子片数达到（安规表17）的规定，应立即停止检测。

电压等级（KV）3566110220330500绝缘子串片数3第1页57131928零值片数123546用火花间隙测杆检测绝缘子时，被测绝缘子将因间隙放电而短路失效。

因此，检测悬式绝缘子串时，当累计零值绝缘子片数达到规定片数时，继续进行测量是危险的。

35KV绝缘子片数为3片，如果一串绝缘子中有一片零值，假如剩下的二片中还有一片零值，继续检测势必又将唯一的一片好绝缘子短路，造成单相接地故障。

110kv绝缘子零值检测方法
对于110kv绝缘子的零值检测，常用的方法有：
1. 测量绝缘子串的电压分布（或火花间隙）。

这种方法是通过测量绝缘子串上的电压分布来判断其是否零值。

如果绝缘子的电压值低于标准规定值的50%，或者高于标准规定值的50%，且明显低于相临两侧合格绝缘子的电压值，那么这个绝缘子就被认为是劣化的。

2. 测量绝缘电阻。

检测绝缘子的电阻值，是判断其是否零值的核心方法。

传统的检测方法需要先停电，将绝缘子拆下，再使用兆欧表进行测量。

这种方法效率低下，且需要停电检测，对居民正常用电也造成影响。

3. 工频耐压试验。

这是对运行的线路瓷绝缘子进行检测的一种方法。

此外，现在市面上也有一些先进的检测设备，如绝缘子电阻测试仪和绝缘子分布电压测试仪系列产品。

这些设备可以通过绝缘杆辅助，不断电、不登杆即可完成零值检测，检测便捷、高效。

使用时，将绝缘子电阻测试仪的检测探头接触被测绝缘子两端金具，保持接触良好，然后点击接收发射机的检测开关按钮，测量结果即通过射频传输至接收机并在接收机显示屏上显示。

以上信息仅供参考，如有需要，建议咨询专业技术人员。
