下载文档原格式
耐火材料工艺学智慧树知到课后章节答案2023年下武汉科技大学武汉科技大学第一章测试1.高温工业对耐火材料的要求包括: ( )A:不污染环境，对人体无害B:能抵抗温度的急变C:可抵抗温度的损坏D:不污染承载产品E:具备抵抗环境介质侵蚀的能力答案:不污染环境，对人体无害;能抵抗温度的急变;可抵抗温度的损坏;不污染承载产品;具备抵抗环境介质侵蚀的能力2.耐火材料的组成是指：（）A:化学属性B:显微结构C:化学成分D:矿物组成答案:化学成分;矿物组成3.通常可以从如下几个方面来对材料的显微结构进行分析（）A:相组成与分布B:气孔与裂纹C:晶界与相界D:颗粒与晶粒答案:相组成与分布;气孔与裂纹;晶界与相界;颗粒与晶粒4.耐火材料的力学性能包括( )A:导热率B:抗折强度C:耐磨性能D:耐压强度答案:抗折强度;耐磨性能;耐压强度5.影响耐火材料蠕变与荷重软化温度的因素主要有（）A:测定条件的影响B:耐火材料显微结构的影响C:液相的粘度与表面张力答案:测定条件的影响;耐火材料显微结构的影响;液相的粘度与表面张力第二章测试1.下列氧化物中可作为硅砖矿化剂的有（）A:Cr2O3B:MgOC:FeOD:CaO答案:FeO;CaO2.硅酸铝质耐火材料中最有害的杂质是（）。
A:R2OB:TiO2C:FeOD:CaO答案:R2O3.硅线石族原料中转化为莫来石后体积膨胀最大的是红柱石（）。
A:错 B:对答案:错4.影响莫来石生成质量的工艺因素主要包括（）。
A:热处理制度B:原料结构特性C:原料化学组成D:原料分散度答案:热处理制度;原料结构特性;原料化学组成;原料分散度5.下面哪种物质不属于氧化铝的变体？（）。
A:ρ-Al2O3B:α-Al2O3C:β-Al2O3D:γ-Al2O3答案:β-Al2O3第三章测试1.尖晶石在硅酸盐液相的溶解度和在镁方铁矿中的固溶度排序正确的是（）A:Cr2O3＜＜Al2O3＜Fe2O3；Al2O3＜＜Fe2O3＜ Cr2O3B:Cr2O3 ＜Fe2O3＜＜Al2O3；Al2O3＜ Cr2O3＜＜Fe2O3C:Cr2O3 ＜Fe2O3＜＜Al2O3；Al2O3＜＜Fe2O3＜ Cr2O3D:Cr2O3＜＜Al2O3＜Fe2O3；Al2O3＜ Cr2O3＜＜Fe2O3答案:Cr2O3＜＜Al2O3＜Fe2O3；Al2O3＜ Cr2O3＜＜Fe2O32.下面关于铬砖抗渣性能说法正确的是（）。
1.冶金方法的分类主要有三种：1、火法冶金2、湿法冶金3、电冶金2.高炉冶炼的主要产品是什么？高炉冶炼的主要产品是铁3. 顶底复合吹炼转炉炼钢的优点是什么？具有反应速度快，生产率高，不需用燃料和热效率和热效率高等优点。
4.高炉内型有几部分？高炉有5段式内型，分别是炉吼，炉身，炉腰，炉腹，炉缸。
5．热风炉的类型和结构是什么？有内燃式和外燃式等多种形式，蓄热式热风炉主要包括燃烧室、蓄热室两大部分，并由炉基、炉壳、炉衬、炉算子、支柱等构成。
6.高炉的利用系数是什么？在中国以每立方米高炉有效容积1昼夜的合格生铁产量来表示。
即：ŋv=P/V7.电炉炼钢是什么？电炉炼钢主要是指电弧炉炼钢，电弧炉主要是利用电极与炉料间放电产生电弧发出的热量来炼钢。
其优点为：热效率高，温度高，温度容易调整和控制，颅内气氛可控，可用于100%的废钢进行熔炼，而且与其他炼钢法相比设备较简单，占地少，投资省，建厂快，容易控制污染。
8. 连铸机的类型主要有几种？主要有立式、立弯式、弧形和椭圆形四种。
9. 转炉和电炉炉衬主要使用什么耐火材料？什么是溅渣护炉？转炉炉衬主要使用镁碳砖，电炉炉衬主要使用镁碳砖等碱性炉衬。
溅渣护炉是向炉里加入一些轻烧镁球或白云石料，使渣的熔点和黏度升高，通过高压氮气把含有轻烧镁和白云石的渣喷溅到炉衬上降低了下次转炉冶炼时对炉衬的侵蚀。
10.高炉出铁沟系统有几部分组成？由主铁沟，支铁沟，渣沟，撇渣器和摆动流嘴等组成。
11.滑动水口是什么？是连铸机浇铸过程中钢水的控制装置，能够精确的调节从钢包到连铸中间包的钢水流量，使连铸操作更容易控制。
12.钢包透气砖是什么？是具有良好透气性、耐侵蚀性、抗渗透性、抗热冲击性、具吹通率高、操作安全可靠、使用寿命长等特性。
3.定径水口是什么？在小方坯连铸机中间包无塞棒浇铸系统中采用的，进行敞开式浇铸的注速达到2.5——3m/s的水口。
14. 连铸三大件是什么？整体塞棒、长水口和和浸入式水口。
《耐火材料工艺学》复习提纲第一章1.耐火材料的概念：耐火材料是指耐火度不低于1580℃的无机非金属材料。
2.按化学矿物组成分类：硅质制品、硅酸铝制品、镁质制品、白云石制品、铬质制品、特殊制品。
第二章1.三种化学矿物组成：①主成分。
耐火制品中构成耐火基体的成分。
它的性质和数量直接决定制品的性质。
氧化物、元素或非氧化物的化合物。
分酸性、中性和碱性三类。
②杂质成分。
由原料及加工过程中带入的非主要成分的化学物质（氧化物、化合物等）。
这些杂质的存在往往能与主成分在高温下发生反应，生成低熔性或大量的液相，从而降低耐火基体的耐火性能，也称之为溶剂。
③添加成分。
为促进其高温变化和降低烧结温度。
分为矿化剂、稳定剂和烧结剂等。
两种矿物组成：①结晶相（主晶相和次晶相）：主晶相是耐火制品结构的主体而且熔点较高的结晶相。
其性质、数量、结合状态直接决定着耐火材料的性质。
次晶相又称第二固相，也是熔点较高的晶体，提高耐火制品中固相间的直接结合，改善制品的某些性能。
②玻璃相：基质是指填充于主晶相之间的不同成分的结晶矿物（次晶相）和玻璃相，也称为结合相。
硅砖的主晶相：磷石英、方石英粘土砖的主晶相：莫来石、方石英2.三种气孔率表示方法及关系：①总气孔率（真气孔率）Pt，总气孔体积与制品总体积之比；②开口气孔率（显气孔率）Pa，开口气孔体积与制品总体积之比；③闭口气孔率Pc，闭口气孔体积与制品总体积之比。
三者的关系为：Pt＝Pa +Pc气孔率大小影响耐火制品哪些性能？气孔率是耐火材料的基本技术指标。
其大小影响耐火制品的所有性能，如强度、热导率、抗热震性等。
3.高温蠕变性的概念：制品在高温下受应力作用随着时间变化而发生的等温形变。
分为高温压缩蠕变、高温拉伸蠕变、高温弯曲蠕变和高温扭转蠕变等。
高温蠕变曲线的三阶段①oa-起始段：加外力后发生瞬时弹性变形，外力超过试验温度下的弹性极限时会有部分塑性形变；②ab-第一阶段：紧接上阶段的蠕变为一次蠕变，初期蠕变，应变速率de/dt随时间增加而愈来愈小，曲线平缓，较短暂；③bc-第二阶段：二次蠕变，黏性蠕变、均速蠕变或稳态蠕变。
一、填充题（每空2分，共36分）
1.预热器焊接锚固件材质：；焊条类型：；焊条型号：。
2.耐火材料施工常用硅酸钙板型号： mm、 mm。
3.硅酸钙板施工需要用到和；其中由和按照一定比例调配而成。
4.三级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
6.五级旋风筒锥体使用浇注料；牌号：；硅酸钙板型号（厚度） mm.
7.预热器砌筑常用耐火砖类型砖；各级旋风筒锥体经常需要使用种耐火砖。
二、判断题（每题3分，共24分）
⑴锚固件头部如果戴胶帽，可以不涂刷沥青漆。
（）
⑵锚固件焊接可以使用普通焊条。
（）
⑶陶瓷纤维毯可以使用保温棉代替。
（）
⑷浇注料施工不一定非得使用纯净水（自来水）（）
⑸硅酸钙板可以不刷防水剂（）
⑹浇注料加水越多，流动性越好，强度越高。
（）
⑺浇注料施工可以不支模，加快施工进度。
（）
⑻浇注料只要一凝固，就可以拆模。
（）
三、简答题（共4题，合计40分）
1. 锚固件头部为什么要戴橡胶帽？涂刷沥青漆有什么作用？
2. 硅酸钙板施工有什么要求？需要注意那些事项？
3. 预热器耐火材料施工常用到哪几种浇注料？有什么不同？
4. 简述浇注料施工流程。
一、填空题：1、为了使耐火浇注料锚固件焊接牢固，其焊接长度为25mm。
2、为了使耐火浇注料搅拌均匀，通常采用强制式搅拌机干搅3分钟，加水搅拌3—5 分钟，搅拌好的耐火浇注料在30 分钟内用完，振捣时间为30 秒。
3、浇注料区段不宜太大，最大400×600 mm。
4、所有镁质硅的膨胀率范围为 1.6—1.8% ，窑点火投料后砖衬往窑尾方向伸展。
5、耐火砖加工长度不得小于原砖的50% ，厚度不得小于原砖的80% 。
6、窑胴体与轮带的误差一般不超出180℃ 。
7、碱性耐火材料是指以MgO 和CaO 为主要成分的耐火材料。
8、镁铝尖晶石砖主要指标要求为：体积密度必须大于2.93g/cm3，常温耐压强度必须大于50Mpa ，显气孔率应该小于17.5% 。
9、椭圆度ω值应小于窑径的1/10 。
10、耐火砖尺寸公差要求，砖大小头厚度误差小于1mm ，角损处三条棱的角损长度之和不超过50mm ，耐火砖受压面平整度不大于0.5mm 。
二、问答题：1、窑内砌砖用插缝钢板要求？答：厚度一般在1—2mm，要求平整，不卷边，不扭曲，无毛刺；板宽小于砖宽约10mm；砌筑时钢板不得超出砖边，不得出现插空、搭桥现象；每条缝中只允许使用一块钢板。
2、窑内放线有哪些要求？答：窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每1m放一条，环向线均应互相平行且垂直与窑的轴线。
3、窑用砖应具备什么条件？答：⑴耐高温，有高的耐火度；⑵抗热震，稳定性好；⑶抗渣性好及化学侵蚀能力强；⑷有较高的强度，以抗机械作用的侵害；⑸耐磨性能好；⑹外型规则，尺寸准确，便于镶砌；⑺具有易挂窑皮的性能。
4、窑内锁砖的控制要求有哪些？答：砖砌至合拢部位时，在最后5—6块砖的位置，选择合适尺寸的插缝砖和主砖进行搭配、锁紧。
相邻环插缝砖要错开1—2块，终端的加工砖圈要提前1—2环锁砖，一环锁砖的数量不得超过四块，锁砖只能用原装砖，不得用加工砖，锁砖不得连用，且要与窑筒体紧贴；每环锁砖铁板的数量不得超过四块，若用几块铁板来锁紧时，应均匀分布在整个锁砖区域内，严禁几块铁板连用。
窑操作员耐火材料考试题一、填空题：1、为了使耐火浇注料锚固件焊接牢固，其焊接长度为 25mm。
（一级）2、为了使耐火浇注料搅拌均匀，通常采用强制式搅拌机干搅 3 分钟，加水搅拌3—5 分钟，搅拌好的耐火浇注料在30 分钟内用完，振捣时间为30 秒。
（一级）3、浇注料区段不宜太大，最大400×600 mm。
（一级）4、所有镁质硅的膨胀率范围为 1.6—1.8% ，窑点火投料后砖衬往窑尾方向伸展。
（一级）5、1#窑口浇注料于05 年11 月进行1/2 更换，采用PA—803胶料；旧衬为LN—70浇注料。
（一级）6、2#窑06年4月份检修，三次风管导流版浇注料南边是PA—803 北面是G—16 ；目的是检验耐火材料使用效果。
7、碱性耐火材料是指以MgO 和CaO 为主要成分的耐火材料。
（二级）8、镁铝尖晶石砖主要指标要求为：体积密度必须大于2.93g/cm3，常温耐压强度必须大于50Mpa ，显气孔率应该小于17.5% 。
（二级）9、椭圆度ω值应小于窑径的1/10 。
（二级）10、耐火砖尺寸公差要求，砖大小头厚度误差小于1mm ，角损处三条棱的角损长度之和不超过50mm ，耐火砖受压面平整度不大于0.5mm 。
（二级）11、耐火砖加工长度不得小于原砖的50% ，厚度不得小于原砖的80% 。
（二级）12、窑胴体与轮带的误差一般不超出180℃。
（二级）二、问答题：1、窑内砌砖用插缝钢板要求？（一级）答：厚度一般在1—2mm，要求平整，不卷边，不扭曲，无毛刺；板宽小于砖宽约10mm；砌筑时钢板不得超出砖边，不得出现插空、搭桥现象；每条缝中只允许使用一块钢板。
2、窑内放线有哪些要求？（一级）答：窑纵向基准线要沿圆周长每1.5m放一条，每条线都要与窑的轴线平行。
环向基准线每10m放一条，施工控制线每1m放一条，环向线均应互相平行且垂直与窑的轴线。
3、窑用砖应具备什么条件？（一级）答：⑴耐高温，有高的耐火度；⑵抗热震，稳定性好；⑶抗渣性好及化学侵蚀能力强；⑷有较高的强度，以抗机械作用的侵害；⑸耐磨性能好；⑹外型规则，尺寸准确，便于镶砌；⑺具有易挂窑皮的性能。
耐火材料检查和施工要求培训试卷一、填空题1、施工准备⑴施工前，首先熟悉和技术资料，根据决定施工方案或操作方法；⑵施工单位必须在施工前编制，落实施工人员，核实各种耐火材料的用量、质量和存放情况。
准备施工机具，检查现场照明和等是否齐备。
并对施工人员进行必要技术交底和；⑶班组接受任务后，根据工程的特点，结合班组具体情况进行，严密劳动组织.2、耐火砖砌筑的一般规定⑴、砌筑时要用或橡皮锤，严禁使用；⑵、耐火砖衬里用水泥砌筑时，耐火砖灰缝在 mm以内，隔热砖灰缝在 mm以内，不动设备衬里的灰缝中火泥要饱满且上下层内的砖缝应错开。
根据砖缝大小及操作精细程度划分为四类：Ⅰ类：≤ mm；Ⅱ：≤ mm；Ⅲ：≤ mm；Ⅳ：≤ mm；⑶、调制耐火泥应遵照以下原则：a、严格按规范要求和调制火泥；b、调制不同质泥浆要用不同的器具，并；c、火泥用，计量准确，，随调随用。
已经调制好的水硬性和气硬性泥浆不得任意加水使用，已的泥浆不得继续使用；d、泥浆时要保证规定的困料时间，随调随用，已调制好的泥浆不得任意加水稀释，这种泥浆因具故不得与金属壳体直接接触；⑷、拱顶和圆筒衬里宜采用砌筑，直墙和斜墙宜采用砌筑。
砌筑时应力求砖缝平直，弧面圆滑，砌体密实。
对于回转窑的耐火衬里还必须确保与同心，故应保证砖面与筒体完全贴紧，砖间应是面接触且结合牢固，砌筑不动设备的砖衬时，火泥浆饱满度要求达到 %以上，表面砖缝要用原浆勾缝，并及时刮除砖表面多余的泥浆；⑸、基础或托砖板表面不平时，在 mm以内可用耐火泥找平，在 mm以内时用浇注料找平，砌筑一般采用挤浆、沾浆、刮浆的方法；⑹、耐火砖衬中的膨胀缝，必须按设计要求留设，不得遗漏。
砌体膨胀缝的留设其内外层间留成式互不相通，缝内不得留有砖块杂物，并用或将缝填满。
要避免外满内空的现象。
砖体内有金属物体时，应在金属物体和之间留设膨胀缝，使金属构件在加热时能够自由膨胀，中一般可不设膨胀缝；⑺、砖衬中留设的外露金属件，包括、等部位要用异形砖或封闭起来，不得将其在使用中直接暴露在热窑气中；⑻、砌筑封顶砖时，若用原砖不能满足要求时，要用切砖机对砖进行精细加工，不能使用加工。

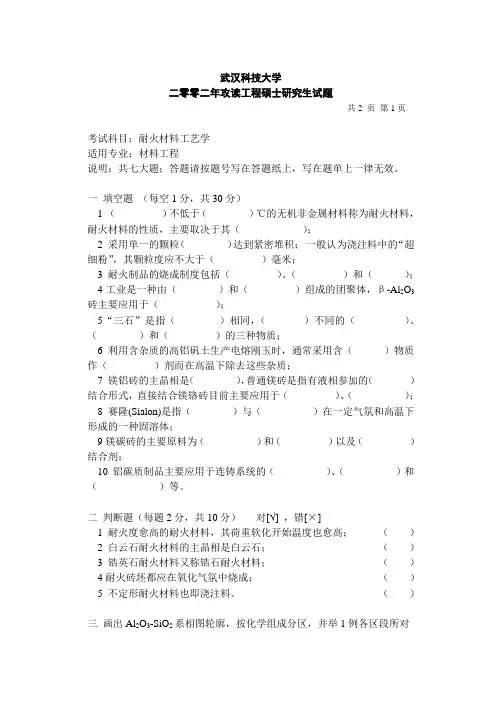

武汉科技大学二零零二年攻读工程硕士研究生试题共2 页第1页考试科目：耐火材料工艺学适用专业：材料工程说明：共七大题；答题请按题号写在答题纸上，写在题单上一律无效。
一填空题（每空1分，共30分）1 （）不低于（）℃的无机非金属材料称为耐火材料，耐火材料的性质，主要取决于其（）；2 采用单一的颗粒（）达到紧密堆积；一般认为浇注料中的“超细粉”，其颗粒度应不大于（）毫米；3 耐火制品的烧成制度包括（）、（）和（）；4工业是一种由（）和（）组成的团聚体，β-Al2O3砖主要应用于（）；5“三石”是指（）相同，（）不同的（）、（）和（）的三种物质；6利用含杂质的高铝矾土生产电熔刚玉时，通常采用含（）物质作（）剂而在高温下除去这些杂质；7 镁铝砖的主晶相是（），普通镁砖是指有液相参加的（）结合形式，直接结合镁铬砖目前主要应用于（）、（）；8 赛隆(Sialon)是指（）与（）在一定气氛和高温下形成的一种固溶体；9镁碳砖的主要原料为（）和（）以及（）结合剂；10 铝碳质制品主要应用于连铸系统的（）、（）和（）等。
二判断题（每题2分，共10分）对[√] ，错[×]1 耐火度愈高的耐火材料，其荷重软化开始温度也愈高；（）2 白云石耐火材料的主晶相是白云石；（）3 锆英石耐火材料又称锆石耐火材料；（）4耐火砖坯都应在氧化气氛中烧成；（）5 不定形耐火材料也即浇注料。
（）三画出Al2O3-SiO2系相图轮廓，按化学组成分区，并举1例各区段所对共2 页第2页应的耐火材料的主要应用部位。
（10分）四镁铝尖晶石有哪些分类？叙述烧结合成镁铝尖晶石砂的生产工艺。
（15分）五浇注料的流动性能主要与哪些因素有关？（10分）六钢包包壁损毁主要以热震引起的热剥落和渗透引起的结构剥落为主，如何提高抵抗这二种剥落的能力？（15分）七钢水净化有哪些措施？谈谈你对某一措施的认识。
（10分）。
制砖、耐火材料加工试题一、单项选择题(第题～第题，选择一个正确答案，将相应的答案填入题内的括号中，每题 1 分，总分值分。
)1.隧道干烧窑的热风入口温度要稳定在〔〕℃。
A、100-110B、120-130C、140-150D、160-1702.煤矸石烧结砖的最高烧成温度一般是〔〕℃。
A、800B、1000C、1050D、11003.码坯密度的原则是〔〕。
A、上密下稀B、下密上稀C、上密下密D、上稀下稀4．温度低于〔〕℃的这一段属于预热带。
A、500B、600C、700D、8005．当制品在573℃时，可〔〕冷却。
A、缓慢B、快速C、先快后慢D、先慢后快6．枯燥后的砖坯含水率一般要求应小于〔〕。
BA、5%B、6%C、7% D 、8%7.一般煤矸石砖的枯燥周期不少于〔〕。
A、15hB、20hC、25hD、30 h8.耐火材料是指耐火度不低于〔〕℃的材料。
A、1420B、1440C、1460D、14809.大多数耐火材料的熔化温度都超过〔〕℃。
A.1500-1550；B.1550-1600；C.1600-1650 D、1650-170010.一般耐火材料的耐火度是〔〕℃。
A.1360-1580B.1580-1770C.1770-2022D.2022-300011、关于关于道德，准确的说法是〔〕。
A、道德就是做好人好事B、做事符合他人利益就是有道德C、道德是处理人与人、人与社会、人与自然之间关系的特别行为标准D、道德因人、因时面异，没有确定的标准12、我国社会主义道德建设的核心是〔〕A、诚恳守信B、办事公正C、为人民效劳D、困难奋斗13、《公民道德建设实施纲要》指出我国职业道德建设标准是〔〕A、求真务实、开拓创、困难奋斗、效劳人民、促进进展B、爱岗敬业、诚恳守信、办事公正、效劳群众、奉献社会C、以人为本、解放思想、实事求是、与时俱进、促进和谐14、《公民道德建设实施纲要》中明确提出并大力提倡的职业道德的五个要求是〔〕A、爱国守法、明礼诚信、团结友善、勤俭自强、敬业奉献B、爱岗敬业、诚恳守信、办事公正、效劳群众、奉献社会C、尊老爱幼、反对迷信、不随地吐痰、不乱扔垃圾15.粘土砖泥料的混炼时间通常为〔〕分钟。
1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
06年四季度耐火材料基本知识试卷注：（）中标准答案1、回转窑筒体的最大椭圆率要求：公式：（W≤D/10%）其中W表示（窑筒体椭圆率）其中D表示（窑筒体内径，单位m）例如：φ4.75m回转窑，窑筒体的最大椭圆率应为（W≤4.75/10%=0.475%）实际测量时，可参考下列公式计算：（W=4/3×D*D×α×100%）其中α表示（为筒体测示仪测得的最大偏差值）窑筒体椭圆度的计算公式如下：（WS=W×D×1000（mm））例如：φ4.6m回转窑，当最大椭圆率为0.46%时，最大椭圆度（WS= W×D×1000=0.46%×4.6×1000=21.16mm）2、轮带最大允许相对滑移的经验值：（Δμ≤D/2%×1000）其中Δμ表示（窑轮带的相对滑移量，单位mm）其中D表示（窑筒体内径，单位m）例如：φ4.7m回转窑，窑筒的最大滑移量≤ (≤4.7/2%×1000=23.5 mm)3、通过相对滑移和间隙对椭圆的控制：若是没有筒体测试装备，可以通过相对滑动和间隙对椭圆度进行控制，计算公式如下：S理论≤ (Δμ/π)S实际≤ (Δμ/2.6)S理论表示（为轮带理论间隙，单位mm）S实际表示（为轮带实际间隙，单位mm）例如：φ4.8m回转窑，当Δμ=24mm时，S理论≤（Δμ/π=24/3.14=7.64mm）S实际≤（Δμ/2.6=24/2.6=9.23mm）轮带间隙S（mm）和椭圆率W之间的相关式如下：（W=0.0396S+0.0865）例如：φ4.8m回转窑，当S实际=9.23mm时，W=（0.0396S实际+0.0865=0.0396×9.23+0.0865 =0.452%）硅莫红砖是5000T/D以上水泥回旋窑用新型耐磨耐火材料，由于在高温中体积膨胀很小（导热系数W/m.K热面1100℃≤1.7），所以在砌筑硅莫红砖时应注意以下问题：1、硅莫红砖应用于窑径大于4米的旋窑时应采拱架法砌筑（砌筑机）；2、砌筑胶泥的调制：2.1、硅莫红砖专用配套火泥应放在防雨防潮的专用仓库中，以免受潮、结块；2.2、调制硅莫红火泥应采用专用器具，并及时清洗；2.3、调制硅莫红火泥要用饮用水，水量要称量准确，调和要均匀，随调随用；2.4、如厂家供应的是磷酸盐结合的胶泥时，可直接使用。
一、1，硅酸盐矿物显微结构：硅酸盐结合物胶结晶体颗粒 晶体颗粒直接结合成结晶网 2，熔渣让耐火材料破坏的三种方式：单纯溶解、反应溶解、侵入变质溶解3，让坯料重新分布的力：静电引力、机械结合力、内摩擦力4，镁砖的分类：烧成镁砖、不烧镁砖、再结合镁砖5，颗粒料的组成原则：两头大，中间小6，32O Al 含量：%72<(莫来石) %72>（莫来石，刚玉）7，测耐火材料的抗拉性的两种方法：动态法、静态法8，2ZrO 增韧机理①应力诱导相变增韧②微裂纹增韧③裂纹分支增韧④裂纹偏转和弯曲增韧 9，铬镁质材料：方镁石，尖晶石其基质有三种：232,,MS C CMS S M二、主晶相：构成材料的主体，熔点较高，对材料的性质起支配作用的一种晶相基质：指分散有断续颗粒的连续介质（耐火材料中大晶体或骨料间隙中存在的物质） 耐火度：材料在没有荷重的情况下，抵抗高温作用下熔化和软化的性能注浆成型法：所谓注浆成型法，就是将粉料的悬浮液使之具有一定的流动性，将悬浮液注入到模具里面或模腔里面，形成具有一定形状的模坯的方法。
烧结：把粉状或非致密的原料经过加热，当它低于其熔点温度的一定温度范围时，发生少量的易熔成分液化，颗粒连接，填充空气孔隙，结构致密物增大、急剧膨胀，强度和化学稳定性提高等物理化学变化，成为坚实的结合体的过程。
二次莫来石化：指在1200℃以上，从水铝石脱水形成的刚玉，与高岭石分解出来的二氧化硅继续反应，形成的莫来石称为二次莫来石，过程为二次莫来石化。
三、1、什么叫困料？答：将混炼成型或挤力处理后的坯料在一定温度、湿度的环境下，储存一段时间的方法。
其发生的有利的化学物理变化有：通过困料的过程，使它里面的水分分布更加均匀，坯料表面的蒸发水分非常少；坯料里面的水分通过里面的毛细管从水分高的地方转移到水分少的地方，原来毛细管中没有被水填充的地方被水填充，增加了坯料的可塑性；在潮湿的环境中由于细菌的作用可使有机物变质，并生成有机酸，起到表面活性剂的作用并使坯料均化；另外，困料中的水化反应有时可以产生一些胶体物质，提高坯料的结合性和可塑性。
耐火材料基本知识试题1．什么是耐火材料答：耐火材料是指在高温环境中能满足使用要求的无机非金属材料。
它具有一定的高温力学性能，良好的体积稳定性，是各种高温设备必需的材料。
2．耐火材料分为有哪几种答：按其主要成分的化学性质可分为酸性、中性和碱性三类；按耐火度分为普通高酸、特级耐火材料（耐火度分别在1580～1770℃、1770～2000℃、2000℃）；还可按烧制方法，气孔率等方法分类。
3．耐火材料的结构性能指什么答：指它的气孔率、吸水率、透气度、气孔孔径分布，体积密度，真密度等，它们是评价耐火材料质量的重要指标。
4．名词解释⑴热膨胀性——指耐火制品在加热过程中的长度变化，其表示方法有线膨胀率和线膨胀系数两种。
⑵热导率——指单位时间内，在单位温度下，单位面积试样所通过的热量。
⑶耐火强度——在一定温度下单位面积所能承受的极限载荷。
⑷抗折强度——指试样单位承受弯距时的极限折断应力。
⑸耐火度——是指耐火材料在无荷重时抵抗高温作用耐熔化的性能。
⑹荷重软化温度——指耐火制品在持续升温承受恒定载荷产生的温度。
⑺不定形耐火材料——不定形耐火材料是指一定级配的骨料和粉料，结合剂及外加剂组合形成的形状不定且不需高温烧成即可直接使用的耐火材料。
⑻耐火浇注料——是指浇注方法施工且无需加热即可硬化的不定形耐火材料。
⑼耐火喷射料——是用喷射施工方法修补热共设备内补用的不定形耐火材料。
⑽碱性耐火制品——是指以氧化镁、氧化钙、氧化镁和氧化钙为重要成份的耐火制品。
⑾隔热耐火材料——是指气孔率高，体积密度低，热导率低的耐火材料。
⑿耐压强度——是指耐火材料在一定温度下单位面积上所能承受的极限载荷。
⒀重烧成变化率——是烧成的耐火制品再次加热到规定温度，保温一定时间，冷却到室温所产生的残余膨胀和收缩。
⒁抗热震性——指耐火材料在高温下抵抗炉渣侵蚀和冲刷作用的能力。
5．回转窑用耐火材料基本要求答：（1）要求有较高的耐火度；（1）要求有较高的热力强度，高温下抗压，抗折强度（2）要求有较高的抗化学侵蚀能力和较高的耐磨性（3）要求有较高的抗热震性能（4）要求形状尺寸在允许范围内，便于砌筑（5）烧成带砖要求易于挂窑皮（6）要求较低的热导率和热膨胀系数6．浇注料施工的一般规定有哪些答：浇注料施工前应严格进行如下内容的检查：（1）检查产品的出厂时间和质量合格证，并通过检查试验确定是否失效（2）检查模板支得是否符合要求，有无预留膨胀缝（3）检查待浇注设备的外形及清洁情况（4）检查施工机具的方式情况，振捣工具等必须完好备件（5）检查锚固件的型式、尺寸、布置及焊接质量（6）检查周围耐火隔热层的预防浇注料失水措施（7）检查施工用水及计量工具，并考虑施工环境（冬、夏季）施工中要确保不停电，一旦施工不中断，使用模板要有足够的强度，刚性好，不变形、不段位、不漏浆，钢模木模要刷防水剂，重复使用的模具要先清理在涂漆方可使用，加水量严格控制，搅拌及震动要有足够的时间，膨胀缝预留合理，养护时间必须达到要求。
1.定义。
耐火材料是耐火度不低于1580℃的无机非金属材料。
2.填空。
耐火材料按化学成分可分为酸性耐火材料，碱性耐火材料，中性耐火材料；按耐火度可分为普通耐火材料，高级耐火材料，特级耐火材料，超级耐火材料;按加工制造工艺可分为烧成砖耐火材料，熔铸砖耐火材料，不烧砖耐火材料。
3.填空。
耐火材料的性质包括：化学矿物组成，组织结构，力学性质，热学性质和高温使用性能。
4.填空。
耐火材料高温使用性质包括：耐火度，荷重软化点，热震稳定性，抗渣性，高温体积稳定性。
5.填空。
耐火材料主成分是耐火制品构成耐火基体的成分，是耐火材料的特性基础，它的性质和质量直接决定制品的性质。
耐火材料副成分是指原料中伴随的夹杂成分和工艺过程中特别加入的添加剂。
（二考一）6.简答。
杂质成分与制品的高温性质之间的关系。
答：1.开始生成液相量减少，荷重开始变形温度越高。
2.生成液相量的温度曲线越平缓，荷重变形温度范围越宽。
3.耐火度与开始生成的液相量有关。
4.原料和制造方法相同而配料比不同时，开始生成液相量多的制品其热震稳定性和抗渣性低，而常温耐渣强度大。
7 填空。
耐火材料是由固相（包括结晶相和玻璃相）和气孔两部分组成的非均质体。
8 填空。
耐火材料气孔类型有：开口气孔，闭口气孔，贯通气孔。
9 定义。
热膨胀是指体积或长度随着温度升高而增大的物理性质，其原因是非谐性振动增大了物体中原子的间距，从而使体积膨胀。
10 填空或判断。
线膨胀率= (L T-L0)/L0平均线膨胀率= (L T-L0)/L0(T-T0)=△L/(L0△T)11 填空。
耐火材料的力学性质是指材料在不同温度下的强度，弹性和塑性性质。
12 填空。
高温耐压强度是材料在高温下单位截面积所能承受的极限压力。
13 定义。
高温蠕变：当材料在高温下承受小于其几线强度的某一恒定荷重时产生塑性变形，变形会随时间的增长而逐渐增加，甚至会使材料破坏，这种现象叫蠕变。
14 简答。
画出典型的高温蠕变曲线，并说明蠕变曲线种类以及影响蠕变的因素。
2003级《耐火材料工艺学》试题
考生姓名＿＿＿＿＿＿＿＿＿班级＿＿＿＿＿＿
考生注意：第一题“填空”和第二题“判断题”的答案，请直接写在卷面上。
一、填空（每题2分）
1 耐火材料是指＿＿＿＿＿＿不低于＿＿＿＿的无机非金属材料，其性能主要取决于＿＿＿＿组成和＿＿＿＿组成；
2显气孔率是指制品中＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的比值；
3耐火材料的热膨胀、热导率是指其＿＿学方面的物理性质，一般情况下，晶体结构对称性愈强，热膨胀率愈＿＿，晶体结构愈复杂，热导率愈＿＿；
4 为了使硅砖中大量形成鳞石英，通常采用的矿化剂有＿＿＿＿、＿＿＿＿。
5硅酸铝质耐火材料是以＿＿和＿＿为基本化学组成的耐火材料，我国高铝矾土原料的主要矿物组成是＿＿＿＿＿＿和＿＿＿＿＿＿，其中＿＿等矾土熟料比＿＿等矾土熟料难烧结；
6天然产的无水硅酸铝原料“三石”是指＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿，其加热膨胀效应最大的：＿＿＿＿＿＿；
7镁碳砖的主要原料是＿＿＿＿和＿＿＿＿以及＿＿＿＿＿＿＿＿结合剂，铝碳质制品主要应用于连铸系统的“三大件”，也即＿＿＿＿、＿＿＿＿和＿＿＿＿；
8 主晶相是指决定耐火材料性质的主要矿相，直接结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，陶瓷结合指＿＿＿＿＿＿＿＿＿＿＿＿的结合，镁砖的主晶相是＿
＿＿＿＿＿，镁铝砖（Al
2O
3
5-10%）的主晶相是＿＿＿＿＿＿；
9 不定形耐火材料通常是指原料经混合后不需机压＿＿＿＿和高温＿＿＿＿的散状料和预制块。
根据美国材料测试标准，普通水泥结合浇注料CaO为＿＿＿＿＿＿%，低水泥结合浇注料CaO为＿＿＿＿＿＿%，超低水泥结合浇注料CaO为＿＿＿＿＿＿%，无水泥结合浇注料CaO为＿＿＿＿＿＿%；
10白云石耐火材料按化学组成分有高钙白云石、＿＿＿＿白云石和富镁白云石之分，它们抵抗富硅渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，抵抗富铁渣侵蚀能力的顺序：＿＿＿＿＿＿＞＿＿＿＿＿＿＞＿＿＿＿＿＿，并且，还原气氛下抵抗富铁渣侵蚀能力＿＿于氧化气氛下。
二、判断题（每题2分）（对：√，错：×）
1 耐火材料的耐火度就是熔点，耐火度愈高，使用温度愈高；（）
2 石英、方石英和鳞石英具有相同的晶体结构，但化学组成不同；（）
3 锆英石耐火材料又称锆石耐火材料；（）
4 各种耐火砖坯在烧成阶段都产生体积收缩；（）5莫来石制品几乎都是由天然莫来石制备的；（）
6赛隆（Sialon）是Al
2O
3
与Si
3
N
4
在高温下形成的一类固溶体；（）
7基质是指构成制品结构的主体且熔点较高的晶体；（）8天然耐火原料通常含有一定的灼减，所以需要煅烧后才能大量使用；（）9热剥落主要由渣渗透所引起的，而结构剥落主要指热震所引起的破坏。
（）10相同气孔率的条件下，气孔大而集中的耐火材料绝热效果优于气孔小而均匀
的耐火材料；（）
三、问答题（每题15分）
1 耐火度、荷重软化温度和高温蠕变是衡量耐火材料高温性能的指标。
试选择其中一种，说说其影响因数，或如何提高此性能。
2 莫来石和镁铝尖晶石是目前耐火材料中用量较大的复杂氧化物合成原料。
试叙述合成莫来石或镁铝尖晶石原料的分类和主要生产工艺。
3 不定形耐火材料因具有工艺简单、性能良好、节能和劳动强度低等特点，目前已占我国耐火材料50%以上。
请问不定形耐火材料的结合剂如何种类，主要有哪些？
4 镁碳砖作为钢包渣线耐火材料性能优良，使用寿命长，但随着低碳钢、超低碳钢冶炼技术的发展，镁碳砖在向低碳甚至无碳方向发展。
选择钢包渣线低碳镁碳砖和无碳砖中一种，试用所学知识从组成和结构进行设计。
