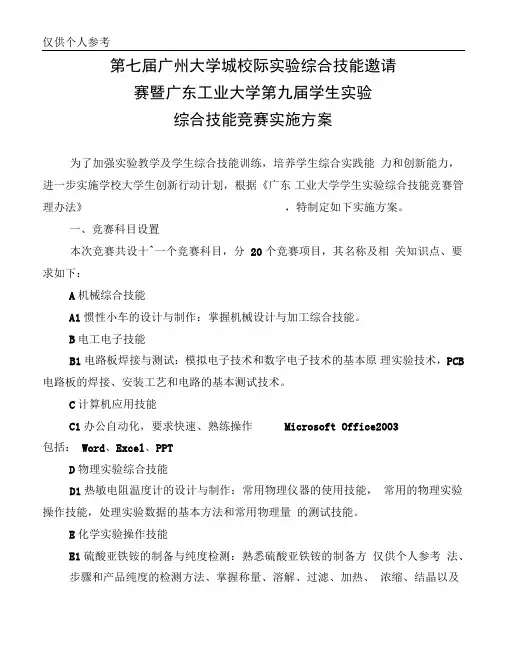

仅供个人参考第七届广州大学城校际实验综合技能邀请赛暨广东工业大学第九届学生实验综合技能竞赛实施方案为了加强实验教学及学生综合技能训练，培养学生综合实践能力和创新能力，进一步实施学校大学生创新行动计划，根据《广东工业大学学生实验综合技能竞赛管理办法》，特制定如下实施方案。

一、竞赛科目设置本次竞赛共设十^一个竞赛科目，分20个竞赛项目，其名称及相关知识点、要求如下：A机械综合技能A1惯性小车的设计与制作：掌握机械设计与加工综合技能。

B电工电子技能B1电路板焊接与测试：模拟电子技术和数字电子技术的基本原理实验技术，PCB 电路板的焊接、安装工艺和电路的基本测试技术。

C计算机应用技能C1办公自动化，要求快速、熟练操作Microsoft Office2003包括：Word、Excel、PPTD物理实验综合技能D1热敏电阻温度计的设计与制作：常用物理仪器的使用技能，常用的物理实验操作技能，处理实验数据的基本方法和常用物理量的测试技能。

E化学实验操作技能E1硫酸亚铁铵的制备与纯度检测：熟悉硫酸亚铁铵的制备方仅供个人参考法、步骤和产品纯度的检测方法、掌握称量、溶解、过滤、加热、浓缩、结晶以及目视比色法检测Fe3+含量等相关实验操作，实验方案按吴茂英、肖楚民主编《微型无机化学实验》（第二版）（化学工业出版社，2012）“实验 5 硫酸亚铁铵的制备”制定。

E2 乙酸乙酯的制备与表征：有机制备反应装置的正确操作，折光仪等性质测定仪器的正确规范使用，现象的观察与结果判断的准确性，以及提出问题、分析问题、解决问题的能力。

F 材料科学实验综合技能F1 碳钢金相试样的制备及显微组织分析技能以金属工艺学为基础，分析碳钢的平衡组织，估算样品材料碳含量；对以珠光体为主的试样，估算珠光体中铁素体与渗碳体的相对含量，并说明是否与理论值存在偏差，若有偏差，请说明原因，对于以铁素体为主的试样，评估铁素体的晶粒度等级；金相试样制备及显微照像技能。

2019年《大学物理》实验题库200题[含参考答案]一、选择题1．在时间、距离与速度之间关系的测量实验中，拟合出来的位置－－时间直线的斜率代表：（ ）A ：所选的那段运动期间的速度；B ：所选的那段运动期间的加速度；C ：所选的那段时间内运动物体走过的距离；D ：没有物理意义。

答案：（A ）2．电表准确度等级是国家对电表规定的质量指标，它以数字标明在电表的表盘上，共有七个等级，请从下列给出的数字中选出选择正确的等级指标：（ ）A ：0.1B ：0.2C ：0.5D ：1.0E ：1.2F ：2.0 G: 5.0 答案：（ABCDG ）3．时间、距离和速度关系测量实验中下列说法正确的是 ( )A ：运动传感器是根据物体反射回来的光波来测定物体的位置；B ：运动传感器是根据物体反射回来的超声波来测定物体的位置；C ：到运动传感器的距离增加的运动当作“正运动”；D ：到运动传感器的距离增加的运动当作“负运动”答案：（AC ）4．一螺旋测微计的示值误差为mm 004.0 ，下列说法中正确的是： ( ) Ａ：用它进行测量的不确定度最小是mm 004.0；Ｂ：用它进行一次测量，其偶然误差为mm 004.0；Ｃ：用它作一次测量，可用mm 004.0估算其误差；Ｄ：用它测量时的相对误差为mm 004.0；答案：（AC ）5．用模拟法测绘静电场实验，下列说法正确的是： ( )A ：本实验测量等位线采用的是电压表法；B ：本实验用稳恒电流场模拟静电场；C ：本实验用稳恒磁场模拟静电场；D ：本实验测量等位线采用电流表法； 答案：（BD ）6．在用ＵＪ３１型电位差计测电动势实验中，测量之前要对标准电池进行温度修正，这是 因为在不同的温度下：（ ）A ：待测电动势随温度变化；B ：工作电源电动势不同；C ：标准电池电动势不同；D ：电位差计各转盘电阻会变化。

答案：（CD ）7．用三线摆测定物体的转动惯量实验中，在下盘对称地放上两个小圆柱体可以得到的结果：( )A ：验证转动定律B ：小圆柱的转动惯量；C ：验证平行轴定理；D ：验证正交轴定理。

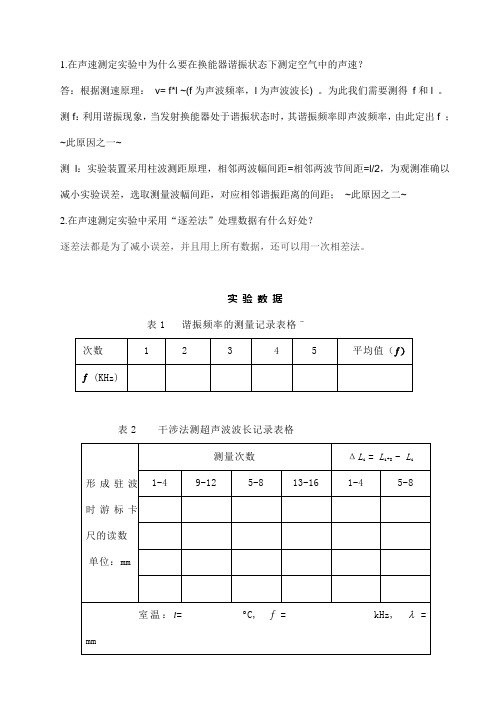

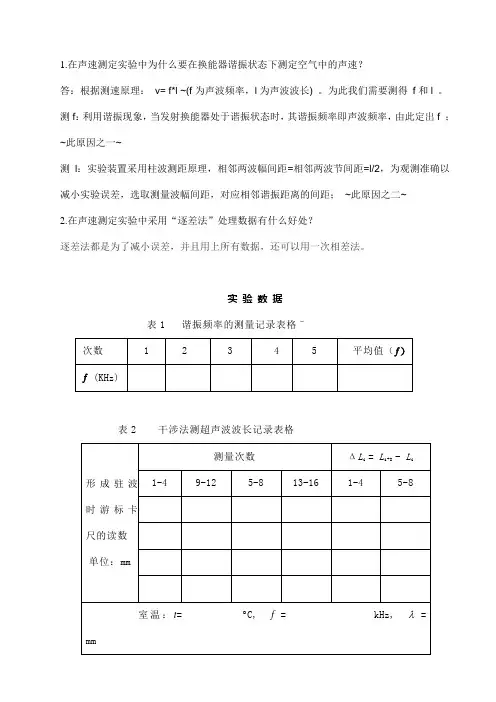

1.在声速测定实验中为什么要在换能器谐振状态下测定空气中的声速？答：根据测速原理：v= f*l ~(f为声波频率，l为声波波长) 。

为此我们需要测得f和l 。

测f：利用谐振现象，当发射换能器处于谐振状态时，其谐振频率即声波频率，由此定出f ；~此原因之一~测l：实验装置采用柱波测距原理，相邻两波幅间距=相邻两波节间距=l/2，为观测准确以减小实验误差，选取测量波幅间距，对应相邻谐振距离的间距；~此原因之二~2.在声速测定实验中采用“逐差法”处理数据有什么好处？逐差法都是为了减小误差，并且用上所有数据，还可以用一次相差法。

实验数据表1 谐振频率的测量记录表格ˉ表2 干涉法测超声波波长记录表格表3 相位比较法测声速记录表格s m t/15.27314.3310==+=ν２、谐振频率的测量f= (KHz)3、共振干涉法测声速测＝λf ＝ ＝ s m /0==-=∆ννν测测%%1000==⨯∆=νν测Es m v /±=∆±=测测νν4、相位比较法测声速测ν＝λf ＝ ＝ ｍ／ｓ s m /0==-=∆ννν测测%%1000==⨯∆=νν测Es m v /±=∆±=测测νν根据最小二乘法就可以得到损耗系数为：=-⎪⎭⎫ ⎝⎛-⨯=∑∑∑∑∑=====ni ini i ni i i ni in i ix n x U U x n U Ux 122111011ln ln α。

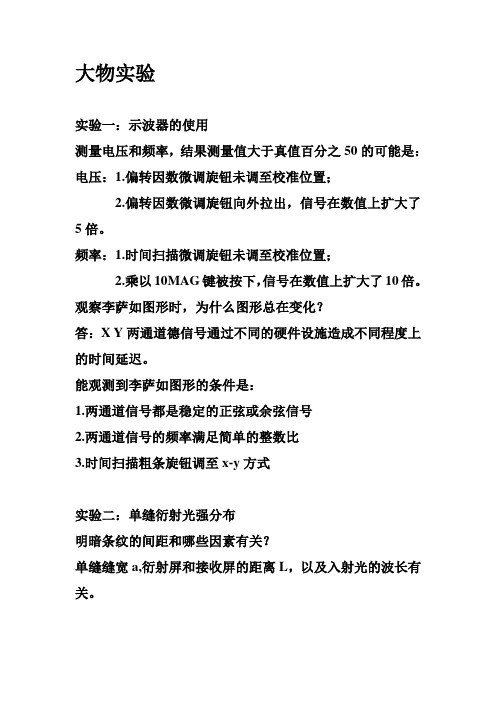

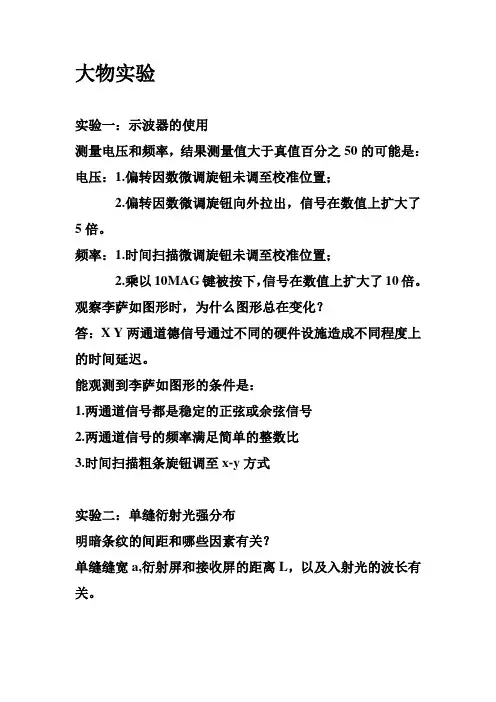

大物实验实验一：示波器的使用测量电压和频率，结果测量值大于真值百分之50的可能是：电压：1.偏转因数微调旋钮未调至校准位置；2.偏转因数微调旋钮向外拉出，信号在数值上扩大了5倍。

频率：1.时间扫描微调旋钮未调至校准位置；2.乘以10MAG键被按下，信号在数值上扩大了10倍。

观察李萨如图形时，为什么图形总在变化？答：X Y两通道德信号通过不同的硬件设施造成不同程度上的时间延迟。

能观测到李萨如图形的条件是：1.两通道信号都是稳定的正弦或余弦信号2.两通道信号的频率满足简单的整数比3.时间扫描粗条旋钮调至x-y方式实验二：单缝衍射光强分布明暗条纹的间距和哪些因素有关？单缝缝宽a,衍射屏和接收屏的距离L，以及入射光的波长有关。

实验三：用拉脱法测液体表面张力系数表面张力系数和液体的种类，纯度，温度以及它上方的气体成分有关，液体的表面张力系数随温度的升高而减小，随液体杂质含量的增多而减小。

用逐差法求弹簧的劲度系数。

用酒精清洗金属丝。

避免平面镜和玻璃筒碰撞造成摩擦。

1.三线对齐：使玻璃筒的水平刻线，平面镜的刻线及水平刻线在镜中的像三线对齐。

为什么要三线对齐？答：保证了下方位置不变，确保弹簧秤竖直向上施加拉力，避免因倾斜造成误差。

保持弹簧下方空间位置不变为什么要三线对齐？消除视差。

2.为什么要测量拉脱时的伸长量？答：因为拉脱时处于将脱未脱的状态，此时弹簧的拉力达到最大，是最准确的点。

实验四：用落球法测定液体的粘滞系数粘滞系数的大小取决于液体的性质和温度，其影响很大。

采用多管法测量小球通过各管L所需要的时间t。

采用最小二乘法处理实验数据，求出t0和v0。

实验五：惠斯登电桥及其应用电桥是用比较法进行测量的电路。

惠斯登电桥是一种自组式的直流电桥，适于测量中等阻值的电阻。

电桥的灵敏度不仅和检流计有关，还和外加电压以及各桥臂阻值的大小和配置有关。

用逐步逼近法调整R S的阻值。

实验六：用电位差计测量电动势用“补偿法”测量电动势。

示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。

从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。

在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。

若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。

正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。

发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。

【实验目的】 1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。

2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。

3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。

【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322型双踪示波器板面图 1、电源开关 2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】 一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。

大学物理实验考试题库一、填空题1.用天平称衡物体，事前必作的调整是：通过调整，通过，并通过判断平衡。

称衡时，物体应放在边盘，砝码应放在边盘。

调整天平，取放物体，或加减砝必须在天平处于情况下进行。

2.滑线变阻器在电路中主要有种基本接法，它们的功能分别是和。

4.实验测点分布。

当测定线性电阻的伏安特性时，测点宜分布；当测定非线性电阻时，电流随电压变化较慢时测点宜些。

5.用一只1.0级，量程为3伏的电压表测量大约2伏电压的基本误差：，绝对误差，相对误差。

6.测扬氏模量时，用测量标尺与镜面距离（约1.5m），用测量钢丝长度（约0.9m），用测量光杆杆长（约7cm）, 用测量钢丝直径（约0.5mm）。

7.在测量扬氏模量实验中,测量钢丝的直径应在，的不同位置多次测量。

8. 在测量扬氏模量实验中，加减砝码动作要，加减过程应进行，不能中途。

9. 在测量扬氏模量实验中，实验中增重和减重各测一次，两次测量读数平均，是为了减少因带来的系统误差。

10．电势差计主要是测量的仪器，它应用的基本原理是原理。

它可以消除一般电压表接入电路时，由于而产生的误差。

为了实现电压的补偿，在测量电压时，待测电压的高电位点必须与电势差计标有“未知”的极相接，否则测量时检流计指针不能。

[NextPage] 11．电势差计使用实验中，无论是校准工作电流还是测量，检流计灵敏度转换开关总是要由粗→中→细，这是为了。

12.电势差计之所以能实现高精度的测量，是因为：第一，用高精度的对工作回路的电流值进行；第二，用高精度的标准所产生的电压降来指示；第三，用高灵敏度的做平衡指示仪表进行比较法测量。

13．用惠斯通电桥测电阻时，选择恰当的比率K的原则是。

比如，用本实验QJ23型直流电桥测约1×102Ω的电阻，应该使比率K= 。

14．提高惠斯通电桥灵敏度的方法主要是选用灵敏度高的，其次是选择合适的，适当提高。

15．分光仪的调节步骤：首先粗调，通过目测调节使. 和大致水平。

示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。

2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。

3、观察正弦波、方波、锯齿波等常见信号的波形特征。

二、实验仪器示波器、函数信号发生器、探头、直流电源等。

三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。

示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。

电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。

2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。

（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。

（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。

四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。

2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。

（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。

（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。

3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。

（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。

（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。

根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。

4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

上面是我选的实验。

下面是我做的题，有的有重复。

预测试下列说法错误的是A.PTC热敏电阻的阻值随温度升高而增大B.NTC热敏电阻的阻值随温度升高而减小C.NTC热敏电阻25℃时的阻值小于100℃时的阻值D.NTC热敏电阻0℃时的阻值大于100℃时的阻值（提交答案：C 判题：√得分：10分）能把温度量直接转化为电学量的元器件是( )A.热敏电阻B.光敏电阻C.电容器D.电源（提交答案：A 判题：√得分：10分）巨磁阻传感器电路多采用桥式结构，这是为了（）A.消除环境温度的影响B.消除外磁场的影响C.保护传感器电路D.电路滤波（提交答案：A 判题：√得分：10分）在用巨磁阻传感器测电流实验中，设置偏置磁场的作用是（）A.在金属丝导线中产生感应电动势B.使传感器工作在线性区域C.使导线产生的磁场更稳定D.引导磁力线方向（提交答案：B 判题：√得分：10分）在多普勒效应综合实验中，验证自由落体运动采用的方法是（）A.测量运动的接收器收到的频率，求出运动速度B.测量接收器运动的时间和距离，求出运动速度（提交答案：B 判题：╳得分：0分）飞行的炮弹伴随着呼叫声,若呼叫声的音调越来越低,则此时 ( )A.可以安全行动B.应立即卧倒隐蔽C.无法判断（提交答案：A 判题：√得分：10分）硬磁材料的磁滞回线，磁滞损耗：（）A.较宽，较小B.较宽，较大C.较窄，较小D.较窄，较大（提交答案：B 判题：√得分：10分）铁磁材料的磁导率是：（）A.固定不变的B.随磁场强度H成线性关系C.磁场强度H小时，随磁场强度H增加而增加，磁场强度H大时，随磁场强度H增加而减小D.磁场强度H大时，随磁场强度H增加而增加，磁场强度H小时，随磁场强度H增加而减小（提交答案：C 判题：√得分：10分）下列选项中，哪个不是超声波的特点：A.声波的波长比较短B.声波在传播过程中易发散C.声波的频率比较高D.声波的定向发射性能比较好（提交答案：B 判题：√得分：10分）下列哪个说法是正确的：A.超声声速的理论值是固定的，与温湿度和气压无关B.接收端和发射端靠得越近实验效果越好C.在相位比较法测声速的实验中，两次出现椭圆时记下实验数据D.处理实验数据时要使用逐差法（提交答案：D 判题：√得分：10分）正式测试能把温度量直接转化为电学量的元器件是( )A.热敏电阻B.光敏电阻C.电容器D.电源（提交答案：A 判题：√得分：10分）下列说法错误的是A.PTC热敏电阻的阻值随温度升高而增大B.NTC热敏电阻的阻值随温度升高而减小C.NTC热敏电阻25℃时的阻值小于100℃时的阻值D.NTC热敏电阻0℃时的阻值大于100℃时的阻值（提交答案：C 判题：√得分：10分）在用巨磁阻传感器测电流实验中，设置偏置磁场的作用是（）A.在金属丝导线中产生感应电动势B.使传感器工作在线性区域C.使导线产生的磁场更稳定D.引导磁力线方向（提交答案：B 判题：√得分：10分）下列有关巨磁阻效应说法错误的是（）A.巨磁材料电阻在线性区域随外磁场增大而减小B.巨磁材料电阻随外磁场增大而变化过程中最终饱和C.巨磁电阻大小只与磁场大小有关，与磁场矢量变化方向无关D.巨磁电阻的变化率可达10%以上（提交答案：C 判题：√得分：10分）关于多普勒效应下列说法正确的是（）A.只有声波才有多普勒效应B.光波也有多普勒效应C.只有机械波才有多普勒效应D.电磁波不能发生多普勒效应（提交答案：B 判题：√得分：10分）在多普勒效应综合实验中，验证自由落体运动采用的方法是（）A.测量运动的接收器收到的频率，求出运动速度B.测量接收器运动的时间和距离，求出运动速度（提交答案：A 判题：√得分：10分）在测量铁磁材料的磁滞回线实验中，如何对实验样品进行退磁？（）A.逆时针方向转动“U选择”旋纽，使U从0增加到3V，然后顺时针方向转动“U选择”旋纽，使U降到0VB.顺时针方向转动“U选择”旋纽，使U从0增加到3V，然后逆时针方向转动“U选择”旋纽，使U降到0VC.如果“U选择”旋纽指示的是0V,就是已经退磁状态D.无论什么状态，直接转动“U选择”旋纽，使U为0V（提交答案：B 判题：√得分：10分）铁磁材料的磁导率是：（）A.固定不变的B.随磁场强度H成线性关系C.磁场强度H小时，随磁场强度H增加而增加，磁场强度H大时，随磁场强度H增加而减小D.磁场强度H大时，随磁场强度H增加而增加，磁场强度H小时，随磁场强度H增加而减小（提交答案：C 判题：√得分：10分）声速测量实验中，将换能器S1和S2的信号分别接入示波器CH1和CH2通道，换能器系统已处于谐振状态，示波器选择X-Y工作方式，在示波器上看到的李沙育图形，一般情况下是_________，若希望在示波器上仅观察到Y向信号（竖直亮线），可将______________。

大学物理示波器试题文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]示波器＿01出题：吴文军示波器是常见的电学测量仪器之一，凡是能转化成（C）信号的电学量和非电学量都可以用示波器来观察。

A，正弦；B，余弦；C，电压；D，以上全部。

示波器＿02 出题：吴文军示波器面板上的旋钮开关根据其功能的不同大体上可划分成三大区域，它们是垂直Y向调整功能，水平X向（扫描）调整功能，辅助功能（B）。

A，触发信号；B，同步触发系统；C，触发源；D，触发扫描。

示波器＿03 出题：吴文军示波器里的电子束是电子枪中的（C）产生的。

A，栅极；B，灯丝；C，阴极；D，阳极。

示波器＿04 出题：吴文军示波器中光点在屏幕上的偏转位移与偏转板电压成正比，其比例系数定义为示波管的电偏转（B）。

A，放大倍数；B，灵敏度；C，衰减倍数；D，偏转因数。

示波器＿05 出题：吴文军示波器中示波管的电偏转灵敏度的物理意义是（B）。

A，产生单位偏转位移量所需要的偏转电压；B，单位偏转电压所产生的偏转位移量；C，产生一个大格偏转位移量所需要的偏转电压；D，产生一个小格偏转位移量所需要的偏转电压。

示波器＿06 出题：吴文军示波器中使波形稳定的同步条件为nfxfy=，其中fy为加在垂直偏转板上待测信号频率，fx为加在水平偏转板上（B）信号的频率，n为正整数。

A，正弦波；B，锯齿波；C，三角波；D，方波。

示波器＿07 出题：吴文军示波器中使波形稳定的同步条件为（B），其中Tx为加在水平偏转板上锯齿波信号的周期，Ty为加在竖直偏转板上待测信号的周期，n为正整数。

A，nTyTx<；D，nTxTy=。

Tx=；C，nTyTx>；B，nTy示波器＿08 出题：吴文军示波器中使波形稳定的同步条件为nTyTx=，其中Tx为加在水平偏转板上锯齿波信号的周期，Ty为加在竖直偏转板上待测信号的周期，n为正整数。

若待测信号频率为2000Hz，锯齿波信号频率为400Hz，则我们能在屏幕上看到（C）个周期的稳定波形。

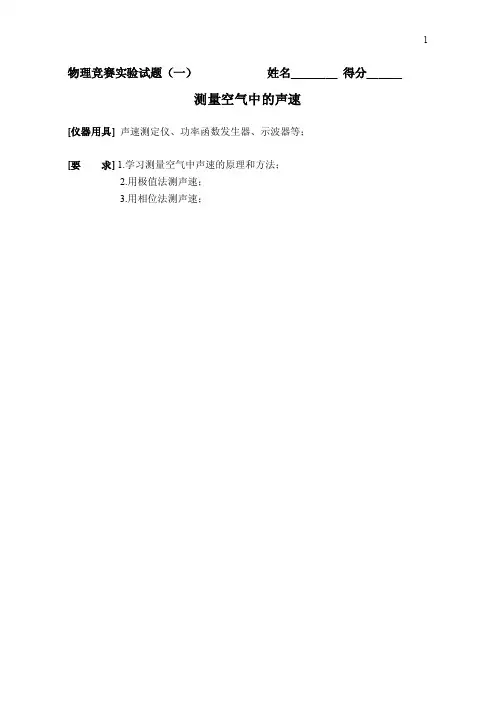

物理竞赛实验试题（一）姓名________ 得分______测量空气中的声速[仪器用具] 声速测定仪、功率函数发生器、示波器等；[要求] 1.学习测量空气中声速的原理和方法；2.用极值法测声速；3.用相位法测声速；测定金属的杨氏摸量（光杠杆法）[仪器用具]测定杨氏模量专用装置一套（包括光杠杆、砝码、镜尺组）、带刀口的米尺、钢板尺、螺旋测微器等。

[要求]1.写出实验方案及主要实验步骤；2.记录测量的原理数据以及各项测量所采用仪器用具；3.计算并给出测量结果，并指出对测量误差贡献最大的因素；固体线膨胀系数测量[仪器用具]EH-3型热学实验仪、铜棒、千分表；[要求]1.了解热膨胀现象2.测量固体线膨胀系数在气轨上研究瞬时速度[仪器用具]气轨、滑块、光电计时器（包括光电门）、不同宽度的U 形挡光片、不同厚度的垫块、游标卡尺；[要 求]1.将光电固定于A 点，测定不同s σ的挡光片自P 点由静止开始自由下滑，经过光电门时从A 点开始在s σ区域内的平均速度v -，作v t σ--图，将图线线性外推以求得A v ，并用线性回归（最小二乘法）求A v 。

2.改变气轨的倾斜角度β（小角度），重复上述实验；3.改变A 点与P 点的距离l ,重复上述实验；4.上述所有实验中的各组数据都需要多次测量；5.写出实验原理及主要实验步骤；观测电容特性[仪器用具] 两个电容（其中一个为电解电容，电容值约为几十微法；另一个电容值约为0.06F μ）、电阻箱、直流电源、信号发生器、数字万用电表、示波器、导线、开关等[要 求]1.使用数字万用电表直流电压量程观察RC 电路中电容的充、放电现象；2.用示波器观察RC 电路充放电现象；⑴先观察信号源输出的方波信号，信号源频率为80f Hz =，注意满足“共地”，使示波器的接地端和直流电源的接地端连在一起。

⑵观察c u ，将c u 接到示波器的输入通道进行观察，连接电路时同样需要注意满足“共地”，选取较慢的扫描时间进行观测。
