6KV母线单相接地分析及处理

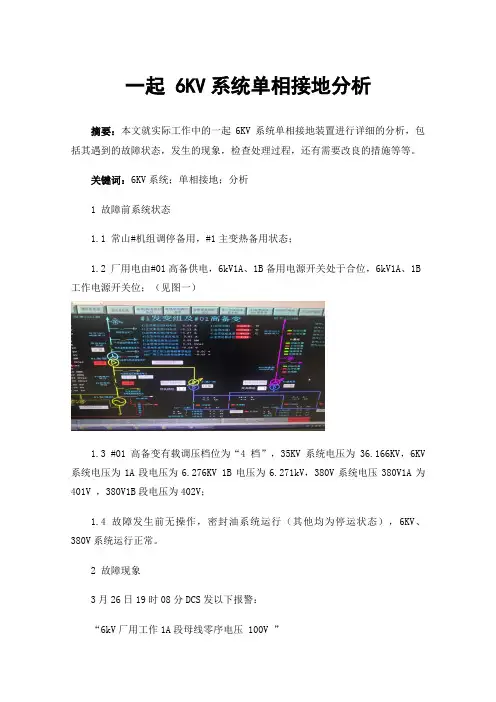

一起 6KV系统单相接地分析摘要：本文就实际工作中的一起6KV系统单相接地装置进行详细的分析，包括其遇到的故障状态，发生的现象，检查处理过程，还有需要改良的措施等等。

关键词：6KV系统；单相接地；分析1 故障前系统状态1.1 常山#机组调停备用，#1主变热备用状态；1.2 厂用电由#01高备供电，6kV1A、1B备用电源开关处于合位，6kV1A、1B 工作电源开关位；（见图一）1.3 #01高备变有载调压档位为“4档”，35KV系统电压为36.166KV，6KV 系统电压为1A段电压为6.276KV 1B电压为6.271kV，380V系统电压380V1A为401V ，380V1B段电压为402V；1.4 故障发生前无操作，密封油系统运行（其他均为停运状态），6KV、380V系统运行正常。

2 故障现象3月26日19时08分DCS发以下报警：“6kV厂用工作1A段母线零序电压100V ”“6kV厂用工作1B段母线零序电压100V ”；“6kV 1A段PT电压回路接地”“6kV 1B段PT电压回路接地”6kV 1A、1B段B相电压为0 ，A、C相电压升至6.2 kV，报警具体报警及曲线如下。

就地6kV 1A、1B段压变均报"PT单相接地"，母线PT零序电压继电器动作。

具体动作如下3 原因检查及故障处理3.1 因有6KV1A、1B母线“PT单相接地”报警，测量6kV母线电压（PT电压变送器处） A相、C相均为104.4V、 B相相电压为0 ，测量6KV备用电源电压（备用电源进线开关PT电压变送器处）A相、C相均为104.4V、 B相相电压为0 ，6kV系统及高备变低压侧，但未发现明显接地，排除PT误报的原因。

3.2 综上分析初步判定6KV系统出现单相接地故障，由于6KV系统单相接地运行时间不超过二个小时，按照事故处理原则进行接地点查找，初步确定进行倒换厂用电的方式，若接地故障消失则接地点在高备变低压侧，如不消失则接地点在6KV母线及负荷中。

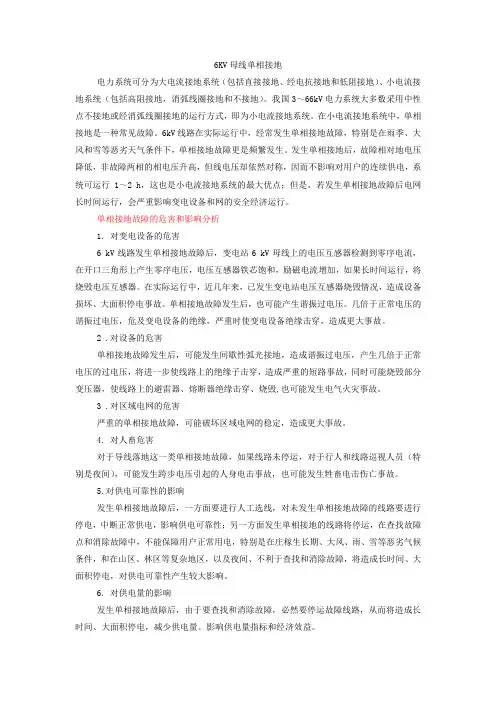

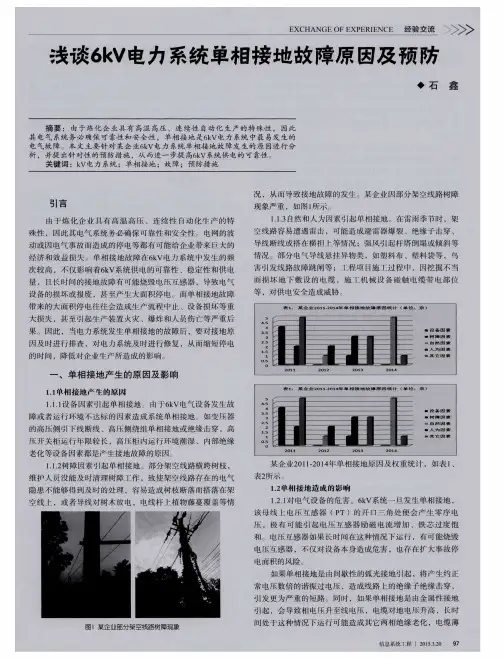

6KV母线单相接地电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见故障。

6kV线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2 h，这也是小电流接地系统的最大优点；但是，若发生单相接地故障后电网长时间运行，会严重影响变电设备和网的安全经济运行。

单相接地故障的危害和影响分析1. 对变电设备的危害6 kV线路发生单相接地故障后，变电站6 kV母线上的电压互感器检测到零序电流，在开口三角形上产生零序电压，电压互感器铁芯饱和，励磁电流增加，如果长时间运行，将烧毁电压互感器。

在实际运行中，近几年来，已发生变电站电压互感器烧毁情况，造成设备损坏、大面积停电事故。

单相接地故障发生后，也可能产生谐振过电压。

几倍于正常电压的谐振过电压，危及变电设备的绝缘，严重时使变电设备绝缘击穿，造成更大事故。

2 .对设备的危害单相接地故障发生后，可能发生间歇性弧光接地，造成谐振过电压，产生几倍于正常电压的过电压，将进一步使线路上的绝缘子击穿，造成严重的短路事故，同时可能烧毁部分变压器，使线路上的避雷器、熔断器绝缘击穿、烧毁,也可能发生电气火灾事故。

3 .对区域电网的危害严重的单相接地故障，可能破坏区域电网的稳定，造成更大事故。

4. 对人畜危害对于导线落地这一类单相接地故障，如果线路未停运，对于行人和线路巡视人员（特别是夜间），可能发生跨步电压引起的人身电击事故，也可能发生牲畜电击伤亡事故。

5.对供电可靠性的影响发生单相接地故障后，一方面要进行人工选线，对未发生单相接地故障的线路要进行停电，中断正常供电，影响供电可靠性；另一方面发生单相接地的线路将停运，在查找故障点和消除故障中，不能保障用户正常用电，特别是在庄稼生长期、大风、雨、雪等恶劣气候条件，和在山区、林区等复杂地区，以及夜间、不利于查找和消除故障，将造成长时间、大面积停电，对供电可靠性产生较大影响。

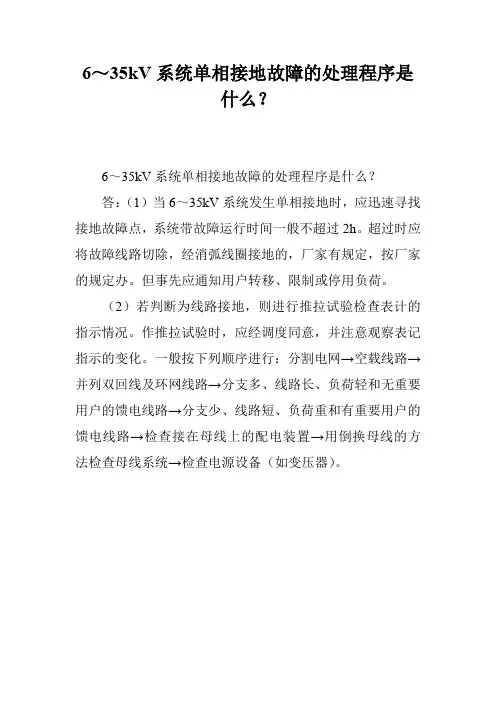

6～35kV系统单相接地故障的处理程序是
什么？
6～35kV系统单相接地故障的处理程序是什么？
答：（1）当6～35kV系统发生单相接地时，应迅速寻找接地故障点，系统带故障运行时间一般不超过2h。

超过时应将故障线路切除，经消弧线圈接地的，厂家有规定，按厂家的规定办。

但事先应通知用户转移、限制或停用负荷。

（2）若判断为线路接地，则进行推拉试验检查表计的指示情况。

作推拉试验时，应经调度同意，并注意观察表记指示的变化。

一般按下列顺序进行：分割电网→空载线路→并列双回线及环网线路→分支多、线路长、负荷轻和无重要用户的馈电线路→分支少、线路短、负荷重和有重要用户的馈电线路→检查接在母线上的配电装置→用倒换母线的方法检查母线系统→检查电源设备（如变压器）。

一起6kV系统单相接地故障的原因分析处理摘要:本文首先介绍了在某35kV变电站6kV出线送电时发生6kV系统单相接地故障的整个处理过程，然后对故障发生原因进行分析。

关键词：6kV系统、单相接地、故障分析1、送电时故障情况在集气站外新建一座35/6.3kV变电站为该站提供电源，变电站已顺利送电，计划为站内送电，当合上变电站6kV出线柜开关后，综自后台及开关柜上显示变电站6kV母线电压Ua=0kV，Ub=5.8kV，Uc=5.9kV，变电站后台保护装置接地信号报警，判断系统发生单相接地故障，随即断电，断电后系统电压恢复正常，从而对故障点进行排查。

2、故障处理过程首先检查6kV电缆线路是否发生损坏，观察电缆外绝缘层及电缆头是否在施工过程中磨损，检查后电缆绝缘层及终端头良好，采用兆欧表对电缆进行绝缘电阻测量，测量后电缆电缆绝缘电阻约为2500MΩ，绝缘良好。

随即对6kV电压互感器进行检查，6kV电压互感器设计采用三相五柱为三相采用Y/Y/Y-△接线形式，电压互感器接线完好，二次绕组接地完好。

之后检查小母线开关柜内柜顶小母线接线情况，本次设计柜顶电压小母线共6根，保护及测量用小母线3根，计量用小母线3根，分别为A、B、C三相，零线小母线1根，柜内交流用电小母线1根。

先检测保护及测量用小母线电压，用电压表测试柜顶三相根小母线电压，发现测试后发现A相电压为零，B、C相电压均为57V，在检测计量用小母线电压，测试后发现A相电压为零，B、C相电压均为57V，以此判断为小母线A相发生接地。

6kV计量表记采用三相三线制表，在电源进线柜及出线柜上分别装设一块，从I段电源进线柜开始检查，发现在测试电能表电A相接线端时电压为零，在电流表A相接线端时有电压，故此判断厂家在出厂时误将A相电流及A相电压接线接反，调整后，测试柜顶小母线电压正常，本侧电压互感器柜显示电压及上级变电站10kV出线柜显示一次电压均恢复正常，正常送电运行。

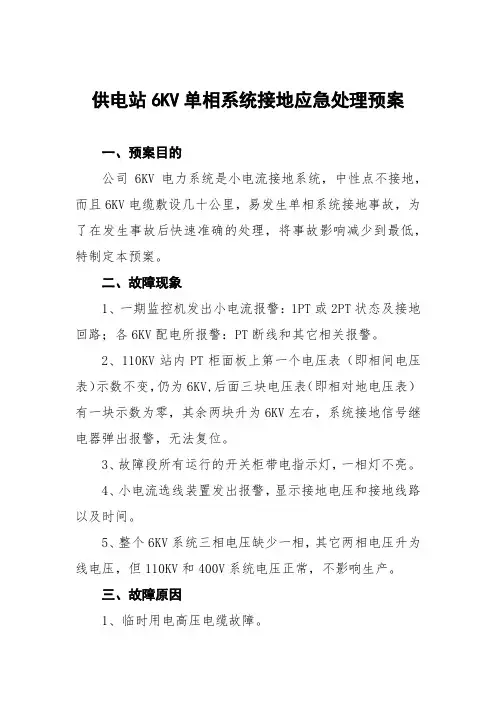

供电站6KV单相系统接地应急处理预案一、预案目的公司6KV电力系统是小电流接地系统，中性点不接地，而且6KV电缆敷设几十公里，易发生单相系统接地事故，为了在发生事故后快速准确的处理，将事故影响减少到最低，特制定本预案。

二、故障现象1、一期监控机发出小电流报警：1PT或2PT状态及接地回路；各6KV配电所报警：PT断线和其它相关报警。

2、110KV站内PT柜面板上第一个电压表（即相间电压表）示数不变，仍为6KV,后面三块电压表（即相对地电压表）有一块示数为零，其余两块升为6KV左右，系统接地信号继电器弹出报警，无法复位。

3、故障段所有运行的开关柜带电指示灯，一相灯不亮。

4、小电流选线装置发出报警，显示接地电压和接地线路以及时间。

5、整个6KV系统三相电压缺少一相，其它两相电压升为线电压，但110KV和400V系统电压正常，不影响生产。

三、故障原因1、临时用电高压电缆故障。

2、6KV配电所出线电缆故障。

3、6KV配电所进线电缆故障。

4、110KV站内6KV母排、电容器及站内电缆故障。

四、处理原则1、加强学习，熟悉本预案。

2、电缆的维护、检查及时到位，尤其曾经开挖地点的电缆，故障几率更大。

3、平时加强对临时用电的管理、监督。

五、处理步骤1、立即向值班技术员报告，同时通过报警信息和电话询问准确判断故障回路。

尽快切除故障回路，恢复系统正常运行方式，因为电压升高1.7倍容易造成用电设备的绝缘老化损坏，故障扩大造成大面积停电。

2、如故障发生在110KV站内部，应立即检查6KV母排是否有冒烟或烧焦的味道，如是转到《6KV出线故障造成全港停电应急处理预案》。

3、如是110KV站内6KV电容器柜、6KV电缆或接头等地发生故障应迅速切除故障点，如是110KV站至6KV配电所间的高压电缆故障，应切除该供电回路。

4、如是6KV配电所馈线或所内设备出现故障，联系港调切除该所内馈线和故障点，尽量缩小停电面积。

5、故障出现20分钟内通过小电流选线装置和电话联系仍没有发现准确的故障回路。

6～10kV线路单相接地特点及处理变电站小电流接地，一般都装设有绝缘监察装置。

当6～10kV线路单相接地时，由于线电压的大小、相位不变，按照规程规定，一般可以继续运行，但不要超过2h，因为其他非故障相对地电压相对要升到约倍，这样对电网系统的绝缘薄弱环节可能造成威胁。

由于单相接地点可能接触不良，因此会接地点产生瞬间弧光放电，甚至产生谐振电压，对整个6～10kV 电网系统的稳定构成威胁。

因此要求尽快排除故障，确保电网稳定运行。

6～10kV线路单相接地的特点 1：当6～10kV配电系统发生单相接地故障时，变电站绝缘监察装置的警铃报警，母线接地光字牌灯亮。

2：接地故障相电压会降低或者接近零，另外两相电压会大于相电压或者接近线电压。

如果接地相电压指示稳定，表明线路是稳定接地；反之电压表指针来回摆动，表明线路是间歇接地。

3：若6～10kV线路发生弧光接地产生过电压时，非故障相电压会上升很高，电压表指针可能打至表头，甚至会烧断电压互感器熔断器熔体。

6～10kV线路单相接地故障的判断 1：根据实际经验，若电压互感器高压侧熔断器有一相熔断发出接地信号，另外两相电压升高，线电压不变，则表明是单相接地故障。

2： 6～10kV线路因单相导线断线，大负荷单相设备启动投运等也会因三相负荷严重不平衡，从而导致中性点电压升高，此时绝缘监察装置也会发出接地信号，但电网并没有发生接地。

3：在给母线充电合闸时，由于励磁感抗与对地电抗产生铁磁谐振而产生过电压，也会发出接地信号，而系统并没有发生接地故障。

4：因变电站母线或架空线路的不对称排列，线路中有一相熔断器熔断等，会造成三相对地电容不平衡，从而造成中性点电压升高发出接地信号，这时系统并没有接地。

5：当6～10kV线路遭遇雷击时,故障相会产生弧光接地,而非故障相电压会升高。

这时的绝缘监察装置会发出接地信号，实际电网并没有接地。

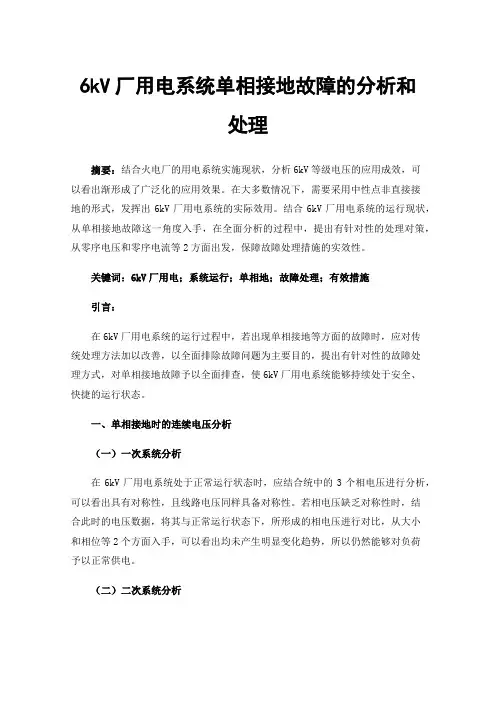

6kV厂用电系统单相接地故障的分析和处理摘要：结合火电厂的用电系统实施现状，分析6kV等级电压的应用成效，可以看出渐形成了广泛化的应用效果。

在大多数情况下，需要采用中性点非直接接地的形式，发挥出6kV厂用电系统的实际效用。

结合6kV厂用电系统的运行现状，从单相接地故障这一角度入手，在全面分析的过程中，提出有针对性的处理对策，从零序电压和零序电流等2方面出发，保障故障处理措施的实效性。

关键词：6kV厂用电；系统运行；单相地；故障处理；有效措施引言：在6kV厂用电系统的运行过程中，若出现单相接地等方面的故障时，应对传统处理方法加以改善，以全面排除故障问题为主要目的，提出有针对性的故障处理方式，对单相接地故障予以全面排查，使6kV厂用电系统能够持续处于安全、快捷的运行状态。

一、单相接地时的连续电压分析（一）一次系统分析在6kV厂用电系统处于正常运行状态时，应结合统中的3个相电压进行分析，可以看出具有对称性，且线路电压同样具备对称性。

若相电压缺乏对称性时，结合此时的电压数据，将其与正常运行状态下，所形成的相电压进行对比，从大小和相位等2个方面入手，可以看出均未产生明显变化趋势，所以仍然能够对负荷予以正常供电。

（二）二次系统分析在绝缘监察装置的应用过程中，通常需要结合6kV母线电压互感器，并且还应涵盖电压表等设备，并将电压继电器设备涵盖其中。

其中，在使用电压互感器时，一般是以三相五柱的形式为主，在二次绕组作业中，确保其能够持续处于正常状态，进而为其提供零序电压绕组。

在系统发生单相接地故障时，需要发挥出电压互感器的实际效用，使其能够从一次三相绕组中入手，分析零序电压整体状况，在互感器铁芯的内部区域，产生了连续磁通。

此时，在使用三相电压互感器时，结合实际所出现的零序磁通，可以看出其具有相同性，所以对于连续磁通来说，其在铁芯的内部区域时，无法产生闭合状态，并且只能够与周围的气隙和外壳予以闭合，对于实际所产生的气隙导磁率来说，整体导磁率相对较小。

6KV母线发生接地故障如何检查处理?
如接地信号同时有设备跳闸，应禁止跳闸设备再次强送。

停止不重要的设备。

有备用设备的可切换至备用设备运行。

按负荷由次要到主要的顺序瞬停选择。

经上述选择未找到故障点，应对厂用母线、开关等部位进行检查，但应遵守全归程有关规定。

切换至备用变运行，判定是否工作电源接地。

如系PT接地，可利用备用小车开关人工接地将PT停电，小车拉出，通知检修处理。

经选择未查出接地点，则证明母线接地，汇报值长班长，停电处理。

厂用单相接地运行时间不得超过两小时。

故障点消除后，恢复故障前运行。

现象：接地信号，接地报警；某相电压为零，另外两相电压升高；三项电压不平衡
处理：若三相电压不平衡，查看PT一二次保险是否熔断；若某相电压为零，另外两项电压升高，即发生单相接地，查看机炉是否启动设备，停止接地时候启动的设备或者切换为备用；对发配电系统进行外部检查，查看是否有设备冒烟，有异味，有无接地现象或者异常现象；注意事项:进行外部检查要穿绝缘鞋，带绝缘手套，不得触及接地金属物；进行倒闸操作，要熟悉运行方式，严格遵守刀闸操作的原则，防止厂用电失电和非同其并列；接地运行时间不得超过俩个小时；格力故障设备，禁止用隔离卡开关。
